沪粤版初中物理八年级上册3.2探究光的反射定律课件 (共24张PPT)

(共24张PPT)
复习：
1.光的直线传播的条件 。
2.光在真空中的传播速度是 m/s,光在其他介质中的传播速度比在真空中的传播速度 。
在同一种均匀介质中传播
3x108
小

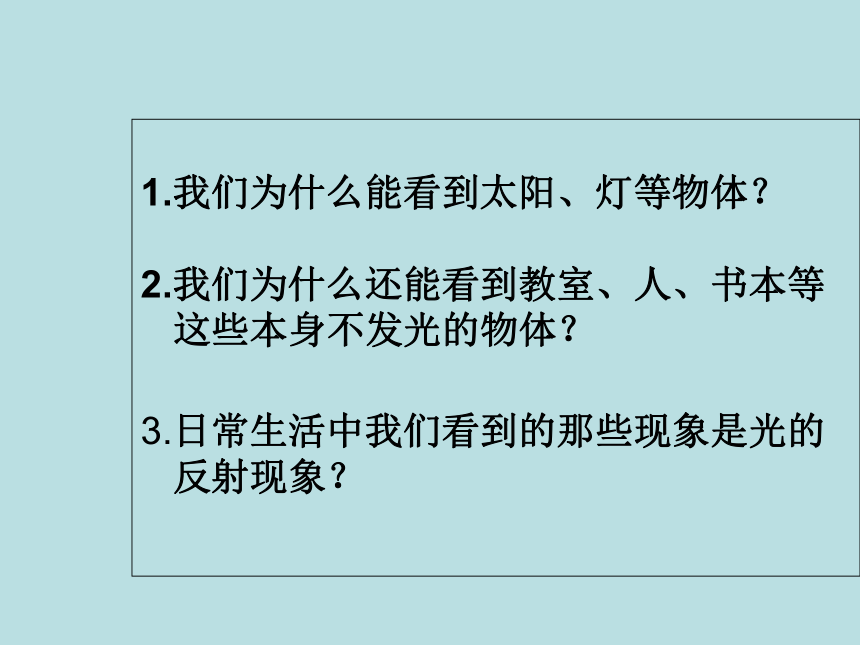

1.我们为什么能看到太阳、灯等物体？
2.我们为什么还能看到教室、人、书本等这些本身不发光的物体？
3.日常生活中我们看到的那些现象是光的反射现象？

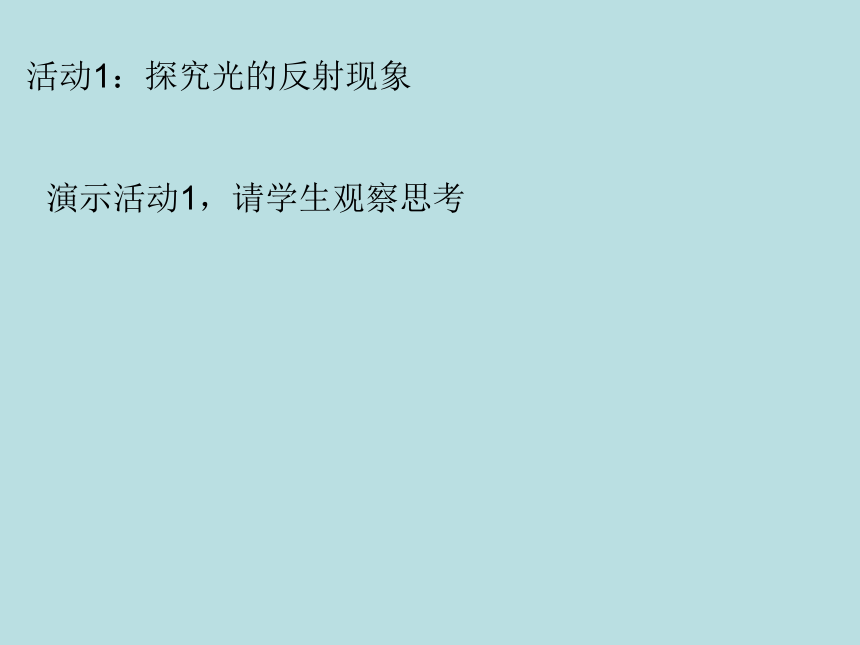

活动1：探究光的反射现象
演示活动1，请学生观察思考

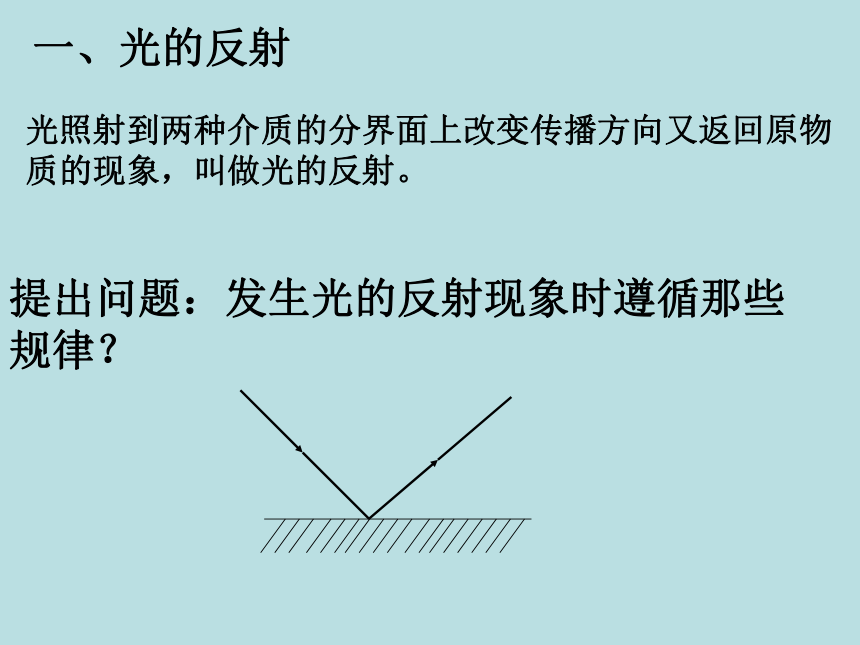

一、光的反射
提出问题：发生光的反射现象时遵循那些规律？
光照射到两种介质的分界面上改变传播方向又返回原物质的现象，叫做光的反射。

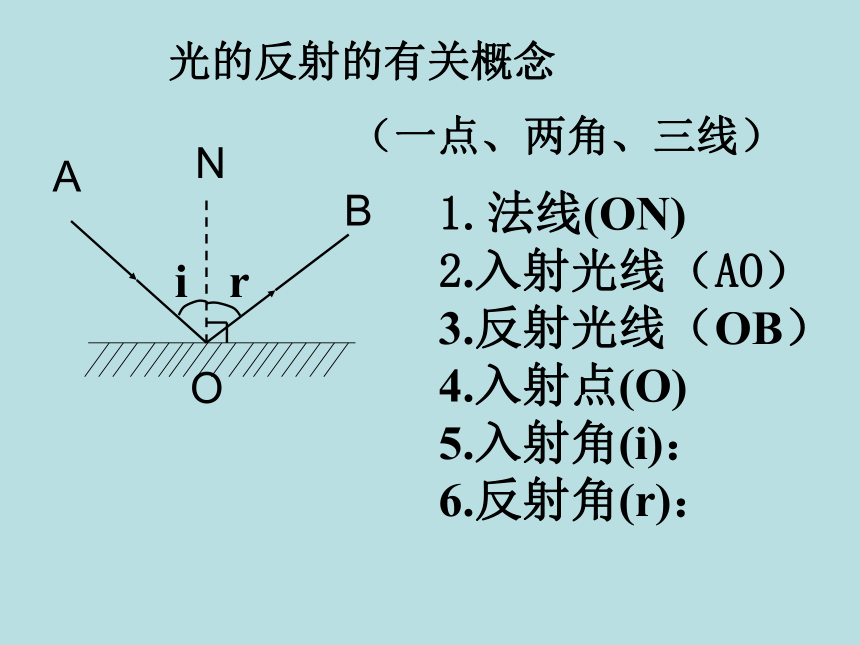

光的反射的有关概念
1.法线(ON)
2.入射光线（AO）
3.反射光线（OB）
4.入射点(O)
5.入射角(i)：
6.反射角(r)：
（一点、两角、三线）
O
A
B
N
i
r

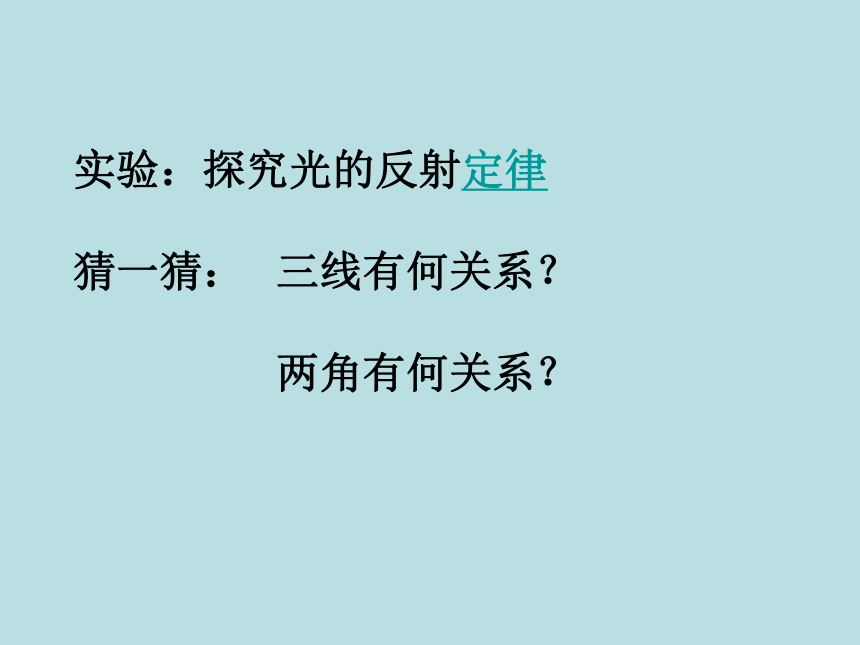

实验：探究光的反射定律
猜一猜：
三线有何关系？
两角有何关系？

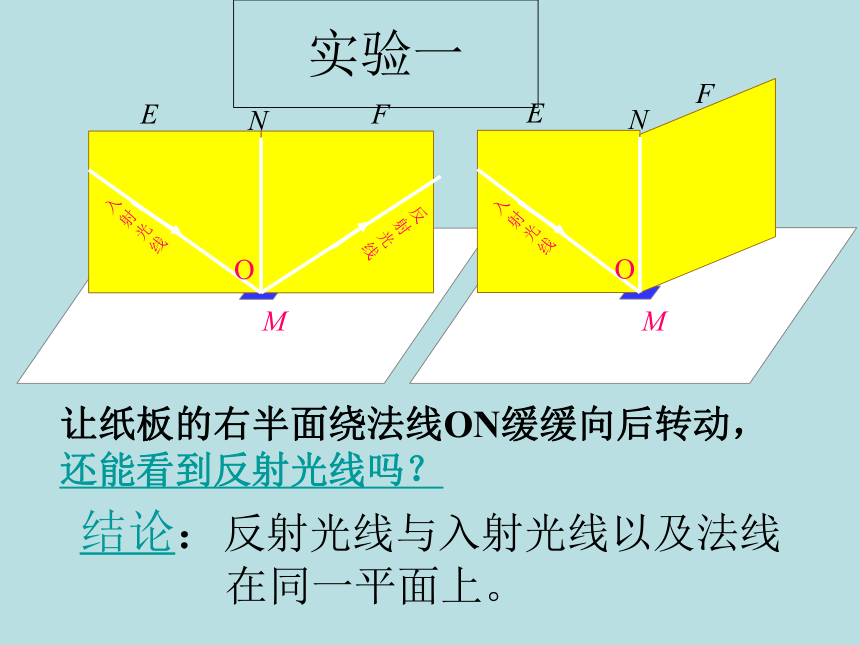

实验一
结论：反射光线与入射光线以及法线在同一平面上。
让纸板的右半面绕法线ON缓缓向后转动，还能看到反射光线吗？
E
N
F
入射
光线
反射
光线
O
M
N
F
入射
光线
O
M
E
实验二
O
A
B
N
i
r
入射角 反射角
1
2
3
1、反射角等于入射角；反射角随入射角增在而增大
2、反射光线和入射光线分居法线两侧
60　　60
30　　30
45　　45
结论
问题：如果让反射光线逆着入射光线
的方向照射到平面镜上，我们
会看到什么？
实验三：光路可逆
反射时光路是可逆的
反射光线、入射光线和法线在同一平面内
一、光的反射定律
反射光线和入射光线分居法线两侧
反射角等于入射角
4.（光路可逆）反射时光路是可逆的
1.（三线共面）
2.（法线居中）
3.（两角相等）
例一、已知图中入射光线，请画出反射光线。
步骤：1、先在反射面上标出入射点O
2、过入射点画出反射面的垂直线ON，即法线。
3、根据光的反射定律，反射角等于入射角画出反射光线。如下图
N
O
N
O
例二、已知反射光线与入射光线成90O夹角如图甲所示，请画出镜面的位置。
图甲
步骤：1、根据已知条件作图如甲。
2、画出反射光线与入射光线的角平分线，即法线ON（如图乙）
3、根据法线与反射面垂直，画出镜面。（如图丙）
O
N
图乙
O
N
图丙
60O
练习一、画出下图的反射光线
练习二、画出下图的入射光线
练习：
入射光
反射光
法
入射
反射
70°
70°
140°
1、如图一，AO是_______线，BO是_______线，ON是___线，∠AON是_____角， ∠ BON是_____角。
O
N
A
B
图一
2、如图二，入射光线与镜面夹角为20°，则入射角等于______ ，反射角等于______ ，入射光线与反射光线的夹角等于______。
图二
20°
1.已知图1中一束光线与镜面成60°角射到
平面镜上，则入射角是∠___，反射角是
∠___，反射光线和入射光线的夹角是
___度。
2.图2中，如果入射光线沿BO射到镜面上，
则根据反射时光路是_____的，反射光线
一定沿______射出。
6.画出图3中的入射光线，并标出入射角、
反射角及其大小。
7.完成图4中的光路图。
8.图5为同一条光线的入射光线和反射光
线，请画出平面镜。
40o
30o
图4
图3
图5
5.如图,太阳光与水平地面成300，现在用一
平面镜把太阳光反射到竖直的井底。画出
平面镜的位置及镜面与水平方向所夹的角
度大小。
练习：
2.已知入射光线、反射光线找出平面镜.
二、光的反射应用
一、　潜望镜
二、自行车尾灯
三、镜面反射和漫反射
镜面反射
漫反射
一束平行光投射到平面镜、平静的水面 等表面光滑的物体上，反射光是平行的。
物体表面比较粗糙时，平行光经反射后，反射光不再平行，而是射向各个方向。
镜面反射和漫反射都遵守光的反射定律
四、镜面反射和漫反射应用
1、“反光”现象属于镜面反射。
2、能从各个方位看见不同物体属于漫反射。
