沪科版物理九年级上册 第15章探究电路达标检测卷（有答案）

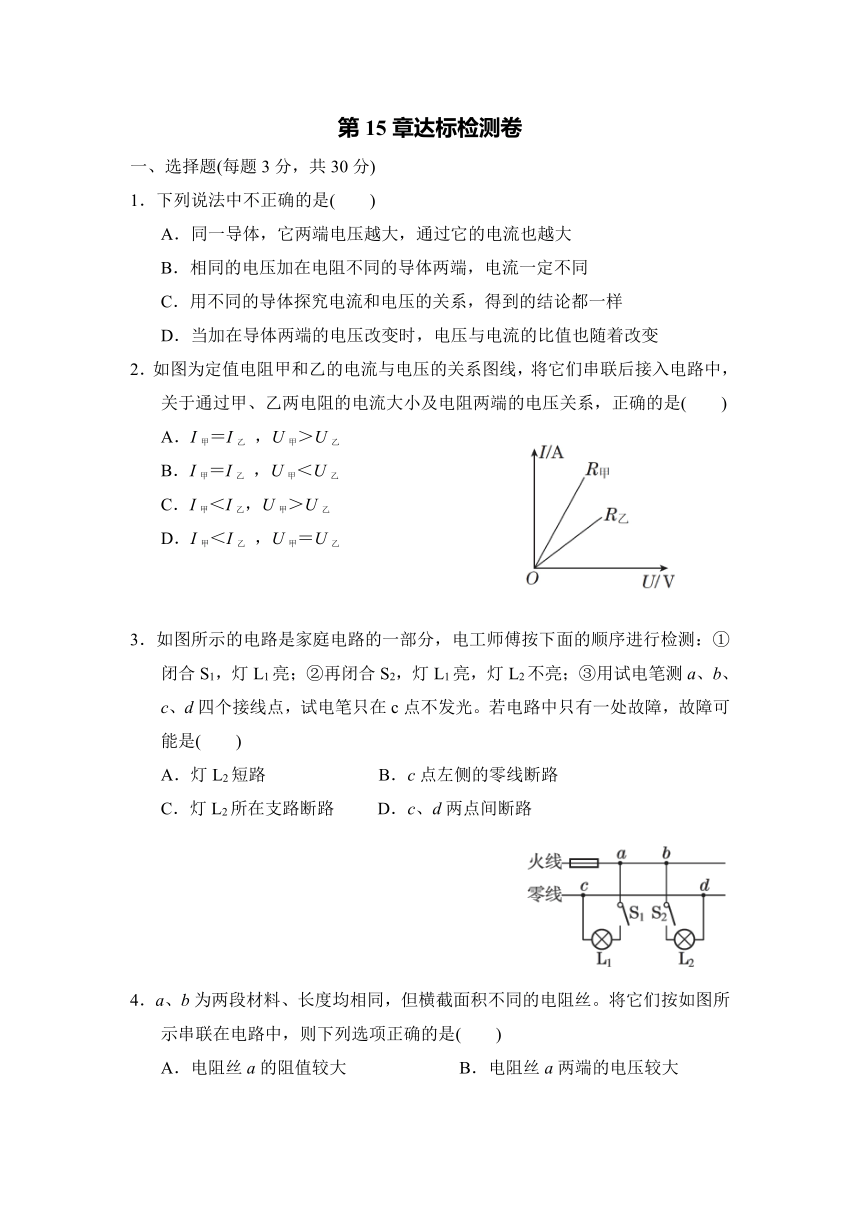

第15章达标检测卷
一、选择题(每题3分，共30分)
1．下列说法中不正确的是(　　)
A．同一导体，它两端电压越大，通过它的电流也越大
B．相同的电压加在电阻不同的导体两端，电流一定不同
C．用不同的导体探究电流和电压的关系，得到的结论都一样
D．当加在导体两端的电压改变时，电压与电流的比值也随着改变
2．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是(　　)
A．I甲＝I乙 ，U甲＞U乙　　　　　　
B．I甲＝I乙 ，U甲＜U乙
C．I甲＜I乙，U甲＞U乙
D．I甲＜I乙 ，U甲＝U乙
　　　　　
3．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是(　　)
A．灯L2短路　 B．c点左侧的零线断路 　
C．灯L2所在支路断路　 D．c、d两点间断路

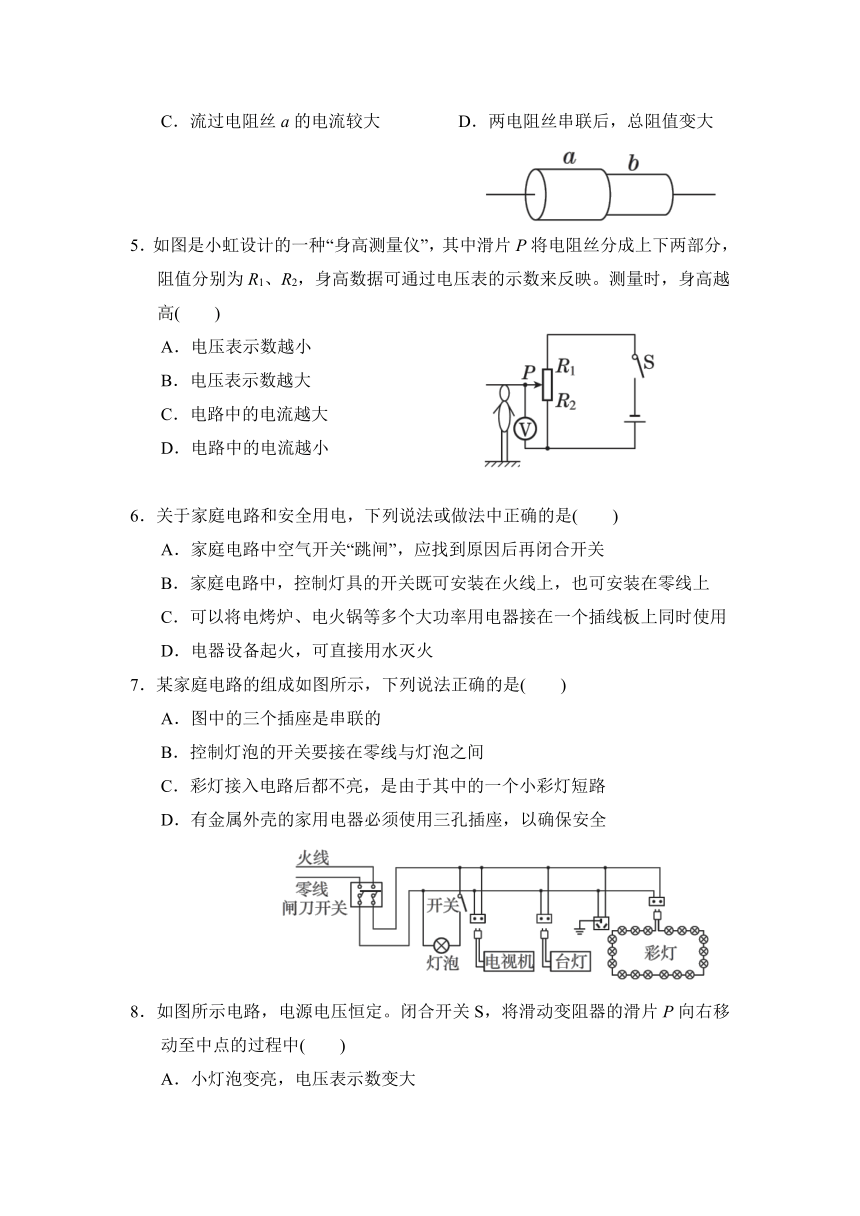

4．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是(　　)
A．电阻丝a的阻值较大　　　　　 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大　　　 D．两电阻丝串联后，总阻值变大
5．如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高(　　)
A．电压表示数越小　
B．电压表示数越大　
C．电路中的电流越大　
D．电路中的电流越小
6．关于家庭电路和安全用电，下列说法或做法中正确的是(　　)
A．家庭电路中空气开关“跳闸”，应找到原因后再闭合开关
B．家庭电路中，控制灯具的开关既可安装在火线上，也可安装在零线上
C．可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用
D．电器设备起火，可直接用水灭火
7．某家庭电路的组成如图所示，下列说法正确的是(　　)
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全

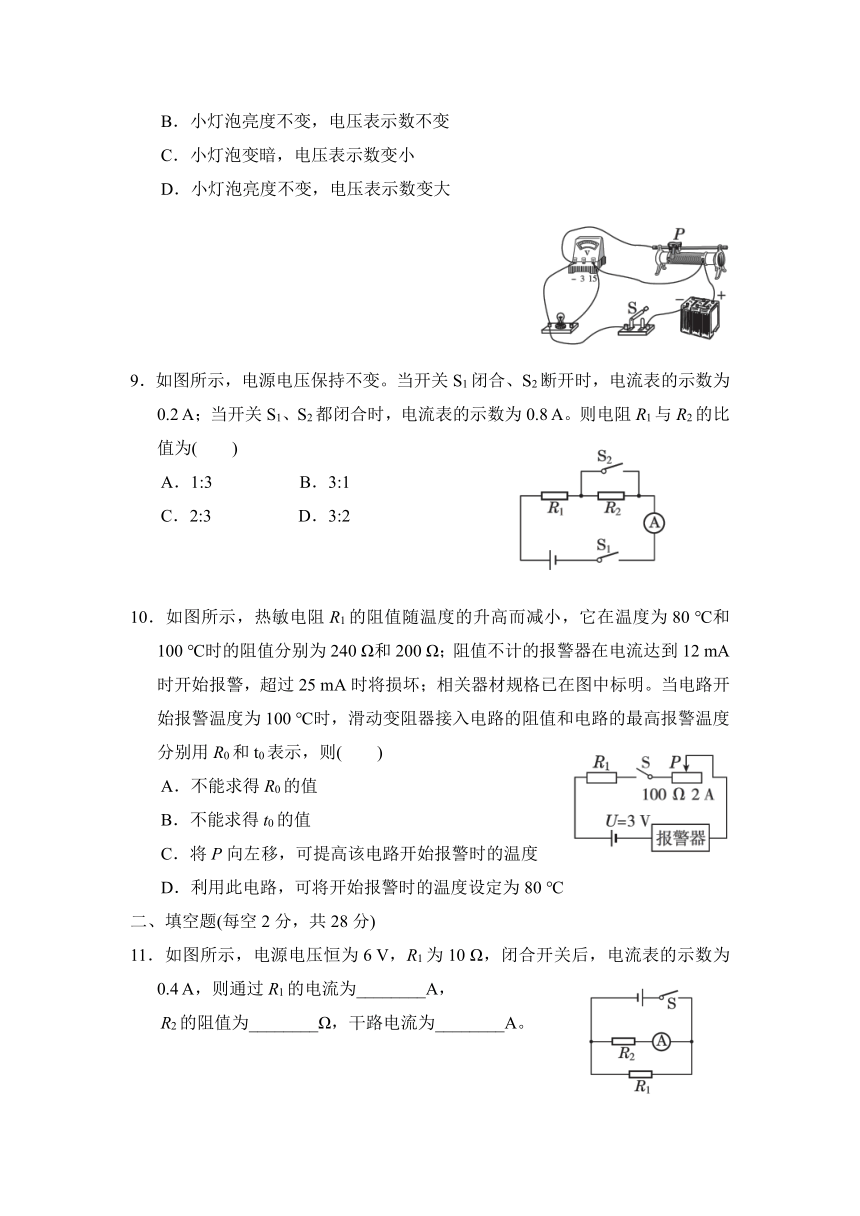

8．如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中(　　)
A．小灯泡变亮，电压表示数变大　　　　
B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小　　　　
D．小灯泡亮度不变，电压表示数变大
9．如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.8 A。则电阻R1与R2的比值为(　　)
A．1:3　　　　 B．3:1
C．2:3　　　　 D．3:2
10．如图所示，热敏电阻R1的阻值随温度的升高而减小，它在温度为80 ℃和100 ℃时的阻值分别为240 Ω和200 Ω；阻值不计的报警器在电流达到12 mA时开始报警，超过25 mA时将损坏；相关器材规格已在图中标明。当电路开始报警温度为100 ℃时，滑动变阻器接入电路的阻值和电路的最高报警温度分别用R0和t0表示，则(　　)
A．不能求得R0的值
B．不能求得t0的值
C．将P向左移，可提高该电路开始报警时的温度
D．利用此电路，可将开始报警时的温度设定为80 ℃
二、填空题(每空2分，共28分)
11．如图所示，电源电压恒为6 V，R1为10 Ω，闭合开关后，电流表的示数为0.4 A，则通过R1的电流为________A，
R2的阻值为________Ω，干路电流为________A。

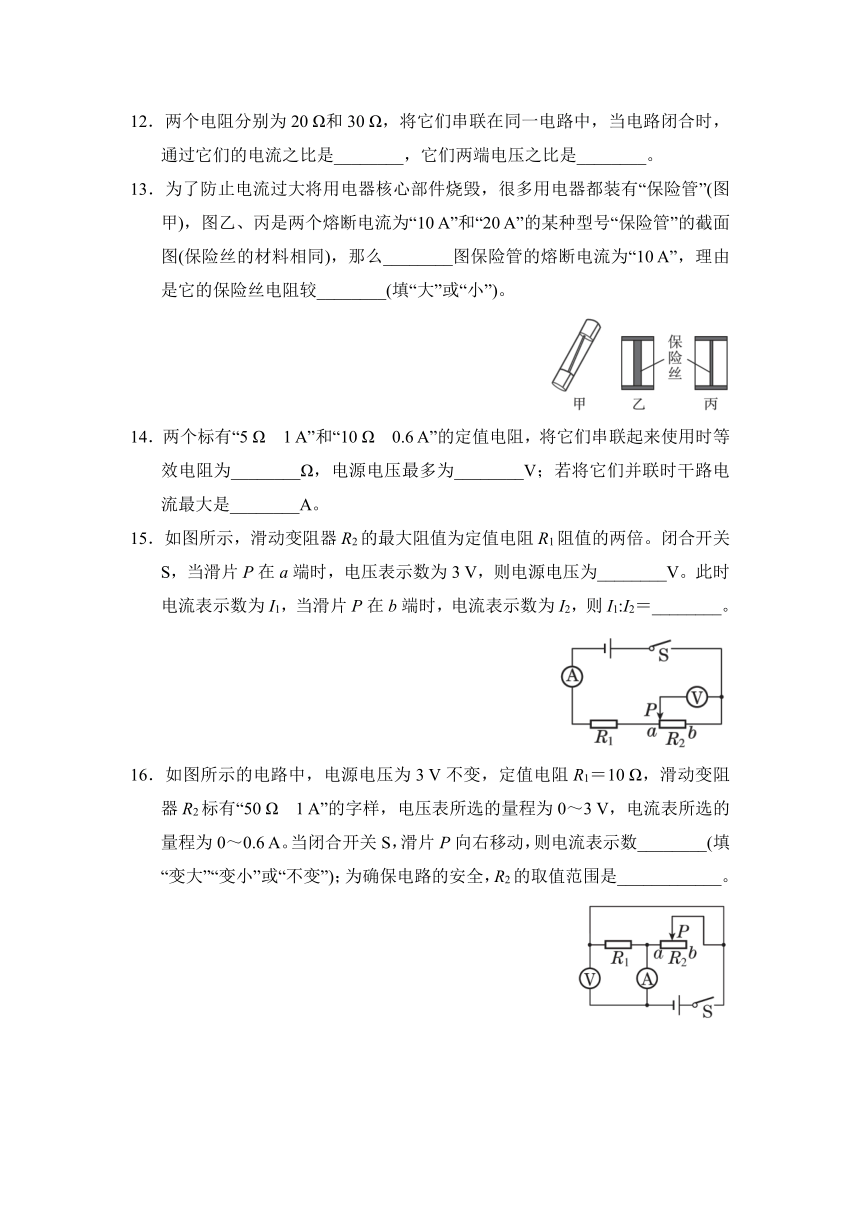

12．两个电阻分别为20 Ω和30 Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比是________，它们两端电压之比是________。
13．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”(图甲)，图乙、丙是两个熔断电流为“10 A”和“20 A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10 A”，理由是它的保险丝电阻较________(填“大”或“小”)。
14．两个标有“5 Ω　1 A”和“10 Ω　0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A。
15．如图所示，滑动变阻器R2的最大阻值为定值电阻R1阻值的两倍。闭合开关S，当滑片P在a端时，电压表示数为3 V，则电源电压为________V。此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1:I2＝________。
　　　　
16．如图所示的电路中，电源电压为3 V不变，定值电阻R1＝10 Ω，滑动变阻器R2标有“50 Ω　1 A”的字样，电压表所选的量程为0～3 V，电流表所选的量程为0～0.6 A。当闭合开关S，滑片P向右移动，则电流表示数________(填“变大”“变小”或“不变”)；为确保电路的安全，R2的取值范围是____________。

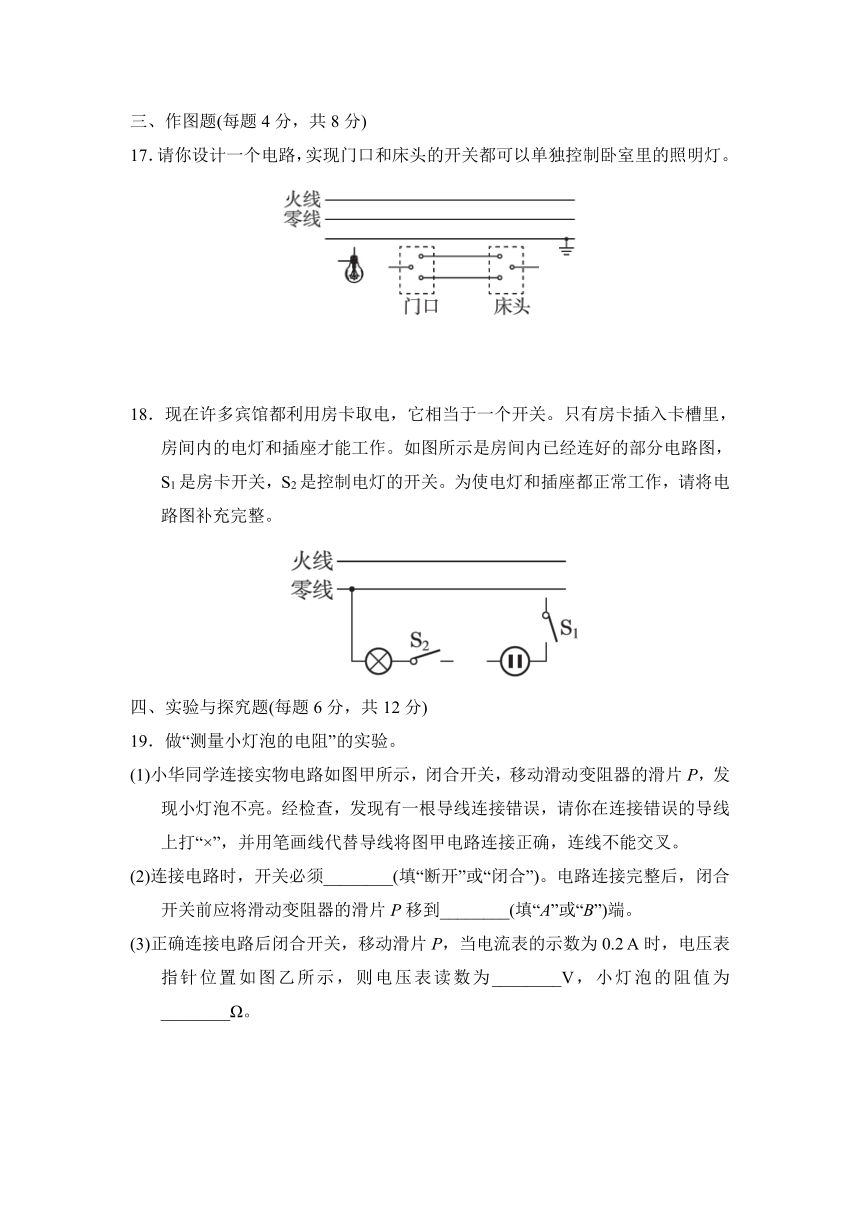

三、作图题(每题4分，共8分)
17．请你设计一个电路，实现门口和床头的开关都可以单独控制卧室里的照明灯。
18．现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。
四、实验与探究题(每题6分，共12分)
19．做“测量小灯泡的电阻”的实验。
(1)小华同学连接实物电路如图甲所示，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮。经检查，发现有一根导线连接错误，请你在连接错误的导线上打“×”，并用笔画线代替导线将图甲电路连接正确，连线不能交叉。
(2)连接电路时，开关必须________(填“断开”或“闭合”)。电路连接完整后，闭合开关前应将滑动变阻器的滑片P移到________(填“A”或“B”)端。
(3)正确连接电路后闭合开关，移动滑片P，当电流表的示数为0.2 A时，电压表指针位置如图乙所示，则电压表读数为________V，小灯泡的阻值为________Ω。

20．某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小丽连接了如图甲所示的电路(电源电压保持4.5 V不变)。
(1)请你用笔画线代替导线将图甲实物电路连接完整(要求：滑动变阻器的滑片P向右移动时电路中电流变大，导线不能交叉)。
(2)连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障可能为定值电阻R________(填“断路”或“短路”)。
(3)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为________V；当R的电阻由5 Ω更换为10 Ω时，闭合开关后，应该将滑动变阻器的滑片P向________(填“左”或“右”)端滑动从而达到控制R两端的________不变的目的；若实验中R的阻值分别是5 Ω、10 Ω、15 Ω，则滑动变阻器的阻值至少是________Ω。
五、综合应用题(每题11分，共22分)
21．如图所示，电路中定值电阻R0＝20 Ω，R为滑动变阻器，电源电压保持不变，当滑片在a端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V。求：
(1)电源电压。
(2)滑动变阻器R的最大阻值。
22．如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A。当闭合开关S、S1时，发现电流表示数变化了0.2 A，求：
(1)电源电压。
(2)R2的阻值。
(3)当闭合开关S、S1时，电路的总电阻。
答案
一、1.D　2.B　3.D　4.D　5.B　6.A　7.D
8．B　点拨：由图可知，该电路为并联电路，电压表测量电源的电压；闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中，电源电压不变，电压表示数不变；并联电路中各支路互不影响，则灯泡的亮度不变，故B正确。
9．A　点拨：当开关S1闭合、S2断开时，R1和R2串联，I串＝0.2 A，R串＝R1＋R2＝＝，当开关S1、S2都闭合时，电路为R1的简单电路，I1＝0.8 A，R1＝＝，电源电压不变，R2＝R串－R1＝－＝，＝＝。
10．B　点拨：图中R1与滑动变阻器串联，电路开始报警温度为100 ℃时，电路中的总电阻R总＝＝＝250 Ω。温度为100 ℃时，R1＝200 Ω，可得：R0＝R总－R1＝250 Ω－200 Ω＝50 Ω，故A错误。热敏电阻R1的阻值随温度的升高而减小，但题中没有具体的图像，因而无法求解，故B正确。报警电流不变，即总电阻R＝R1＋R0＝250 Ω不变，将P向左移，则滑动变阻器接入电路中的电阻变小，R1的电阻要变大，而R1的阻值随温度的升高而减小，即其电阻变大时，温度应该变低，故C错误。将开始报警时的温度设定为80 ℃，由题可知，R1接入电路中的电阻为240 Ω，则滑动变阻器接入电路的电阻为R′＝250 Ω－240 Ω＝10 Ω，在滑动变阻器的阻值变化范围以内移动滑片，只能判断滑动变阻器接入电路中的阻值变化，而不能读出其接入电路中的具体阻值，所以不能利用此电路将开始报警时的温度设定为80 ℃，故D错误。
二、11.0.6；15；1　12.1:1；2:3　13.丙；大
14．15；9；1.5　点拨：两电阻串联，总电阻等于两电阻之和，即5 Ω＋10 Ω＝15 Ω；串联时允许通过的最大电流是0.6 A，故电源电压最大为U最大＝I最大R总＝0.6 A×15 Ω＝9 V；若并联时，两端所加的最大电压为5 Ω×1 A＝5 V，则“10 Ω　0.6 A”的电阻中的电流为I2＝＝＝0.5 A，故干路电流最大为1 A＋0.5 A＝1.5 A。
15．4.5；1:1　点拨：由电路图可知，R1与R2串联，电压表测滑片右侧电阻丝两端的电压，电流表测电路中的电流。当滑片P在a端时，电压表测R2两端的电压，其示数U2＝3 V，串联电路中各处的电流相等，且滑动变阻器R2的最大阻值为定值电阻R1阻值的2倍，由欧姆定律可得，此时R2两端的电压为R1两端的电压的2倍，即U1＝U2＝×3 V＝1.5 V，串联电路中总电压等于各分电压之和，则电源的电压U＝U1＋U2＝1.5 V＋3 V＝4.5 V；电压表的内阻很大，在电路中相当于断路，滑片移动时，滑动变阻器接入电路中的电阻不变，电路的总电阻不变，由欧姆定律可得，电路中的电流不变，则当滑片P在a端或b端时，电流表的示数相等，即I1:I2＝1:1。
16．变小；10～50 Ω　点拨：当闭合开关S时，R1、R2并联，电流表测量干路电流，电压表测量电源电压。滑片P向右移动，滑动变阻器接入电路的电阻值变大，根据电阻并联的特点可知总电阻变大，根据I＝可知总电流变小，则电流表的示数变小。因滑动变阻器允许通过的最大电流为1 A，且电流表所选的量程为0～0.6 A，干路电流为0.6 A时，滑动变阻器通过的电流最大，其接入电路中的电阻最小，并联电路中各支路独立工作、互不影响，定值电阻R1通过的电流I1＝＝＝0.3 A，此时流过滑动变阻器的电流I2＝I大－I1＝0.6 A－0.3 A＝0.3 A，则滑动变阻器接入电路中的最小阻值R2小＝＝＝10 Ω，当滑动变阻器接入电路中的电阻最大时，干路电流最小，电路安全，则R2的取值范围是10～50 Ω。
三、17.解：如图所示。

18．解：如图所示。

四、19.解：(1)如图所示 。 (2)断开；A　(3)2.2；11

20．解：(1)如图所示。　(2)断路　(3)3；左；电压；7.5

五、21.解：(1)当滑片在a端时，滑动变阻器接入电路电阻为零，只有R0工作，电压表示数为零，
由I＝得电源电压U＝I1R0＝0.3 A×20 Ω＝6 V。
(2)滑片在b端时，滑动变阻器接入电路电阻最大，R和R0串联，电压表测量滑动变阻器两端的电压，根据串联电路的分压特点可得：＝，即＝，则滑动变阻器R的最大阻值R＝40 Ω。
22．解：(1)由图可知，闭合开关S，断开开关S1，电路为R1的简单电路，此时电流表示数是0.3 A，根据I＝可得电源电压U＝I1R1＝0.3 A×30 Ω＝9 V。
(2)当闭合开关S、S1时，两电阻并联，电流表测总电流，因并联电路中各支路电流互不影响，结合并联电路电流的规律可知，发现电流表示数变化了0.2 A，即干路电流增大了0.2 A，故通过R2的电流为0.2 A，由欧姆定律可得R2的阻值R2＝＝＝45 Ω。
(3)当闭合开关S、S1时，两电阻并联，根据并联电路电流的规律，电路的总电流I总＝I1＋I2＝0.3＋0.2 A＝0.5 A，电路的总电阻R总＝＝＝18 Ω。
