九年级物理第19章《生活用电》单元训练（有答案）

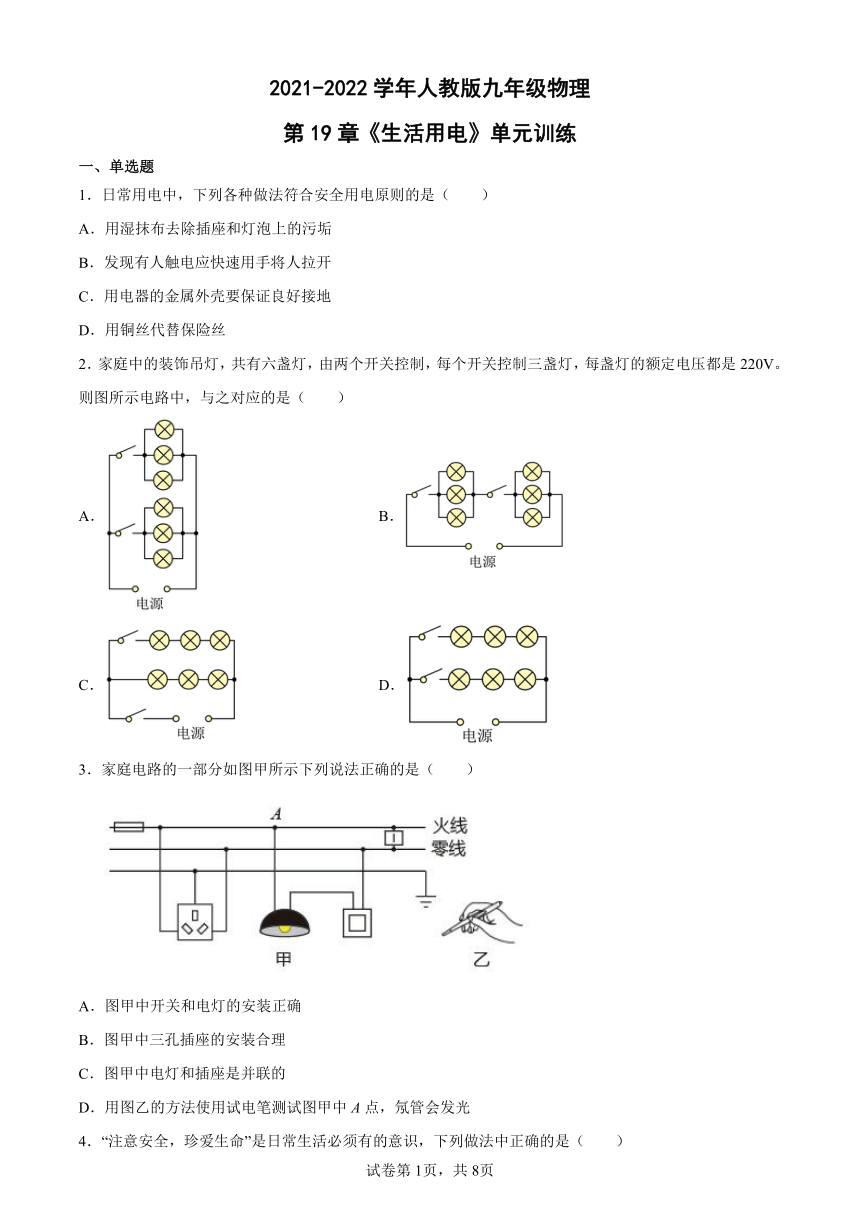

2021-2022学年人教版九年级物理
第19章《生活用电》单元训练
一、单选题
1．日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢
B．发现有人触电应快速用手将人拉开
C．用电器的金属外壳要保证良好接地
D．用铜丝代替保险丝
2．家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．
3．家庭电路的一部分如图甲所示下列说法正确的是（　　）
A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光

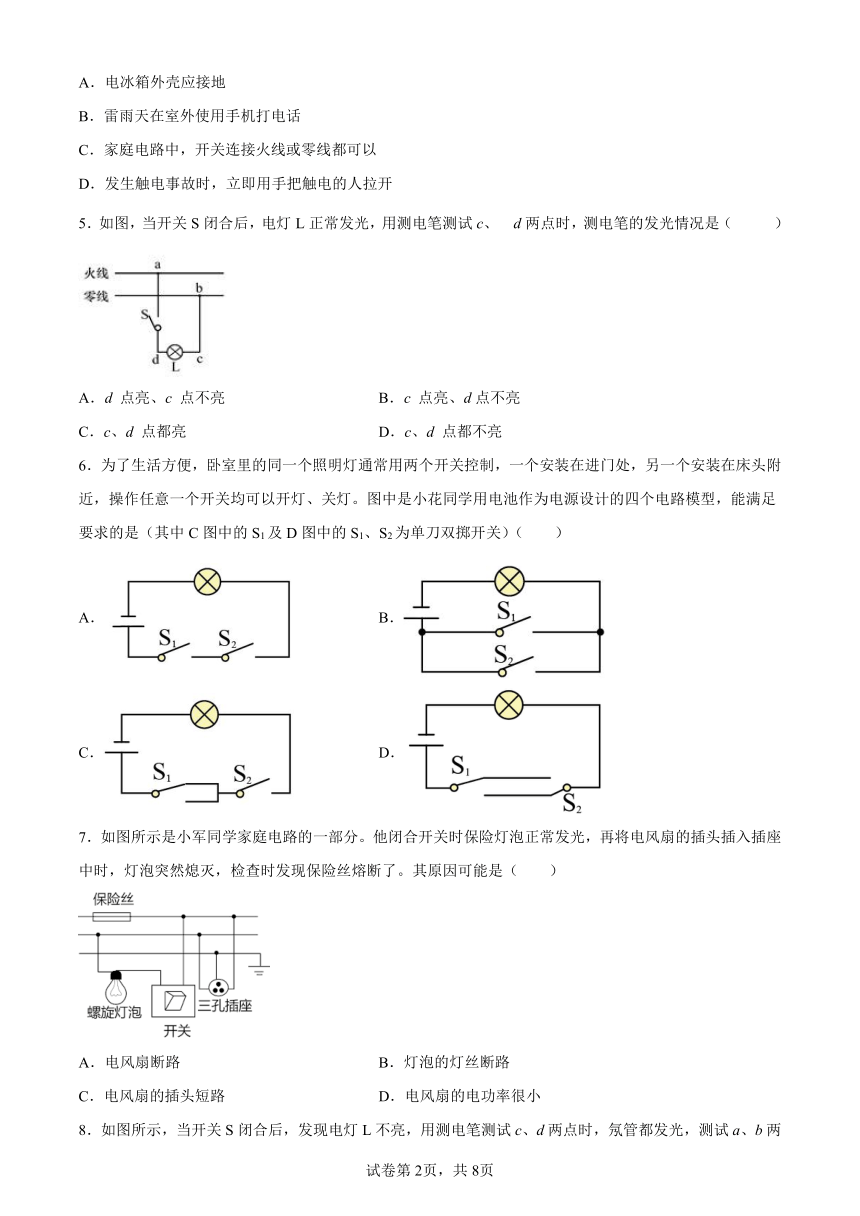

4．“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（　　）
A．电冰箱外壳应接地
B．雷雨天在室外使用手机打电话
C．家庭电路中，开关连接火线或零线都可以
D．发生触电事故时，立即用手把触电的人拉开
5．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
6．为了生活方便，卧室里的同一个照明灯通常用两个开关控制，一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。图中是小花同学用电池作为电源设计的四个电路模型，能满足要求的是（其中C图中的S1及D图中的S1、S2为单刀双掷开关）（　　）
A． B．
C． D．
7．如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小

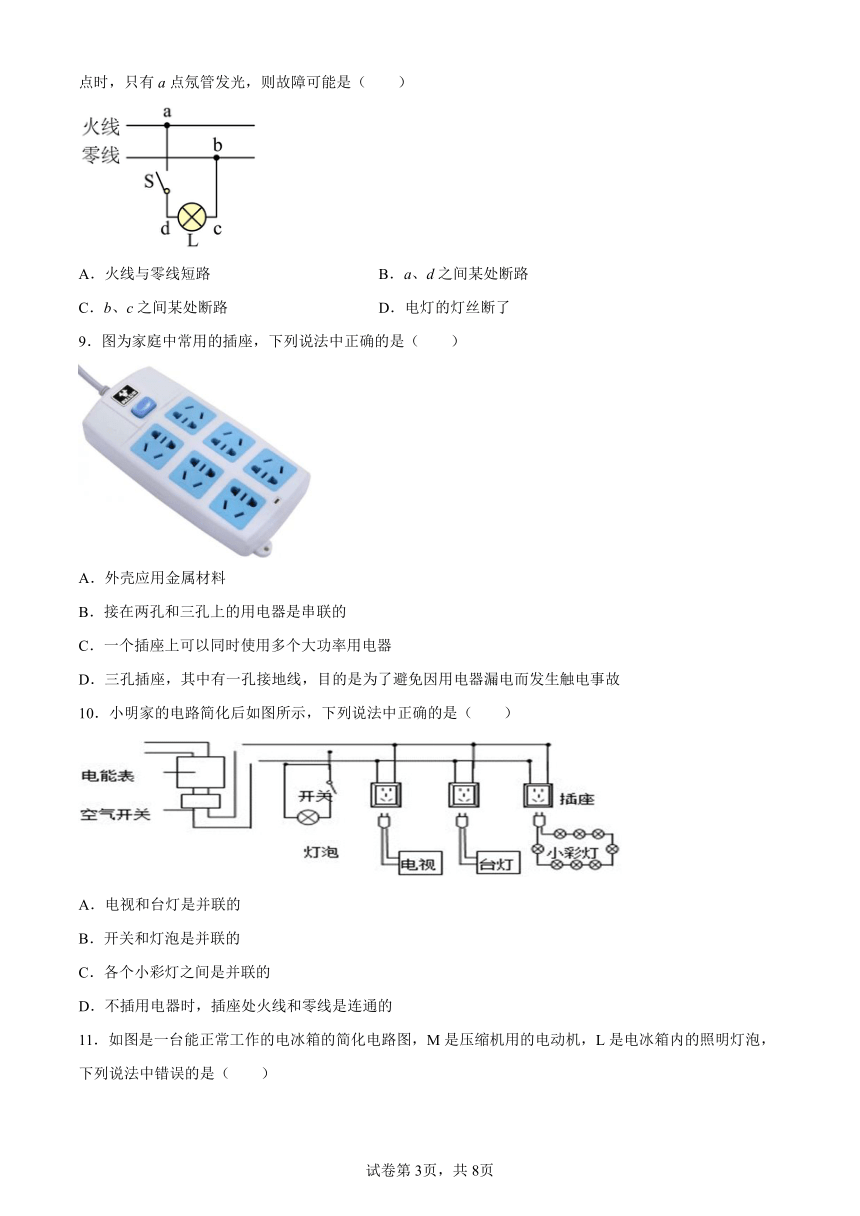

8．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．电灯的灯丝断了
9．图为家庭中常用的插座，下列说法中正确的是（　　）
A．外壳应用金属材料
B．接在两孔和三孔上的用电器是串联的
C．一个插座上可以同时使用多个大功率用电器
D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
10．小明家的电路简化后如图所示，下列说法中正确的是（　　）
A．电视和台灯是并联的
B．开关和灯泡是并联的
C．各个小彩灯之间是并联的
D．不插用电器时，插座处火线和零线是连通的

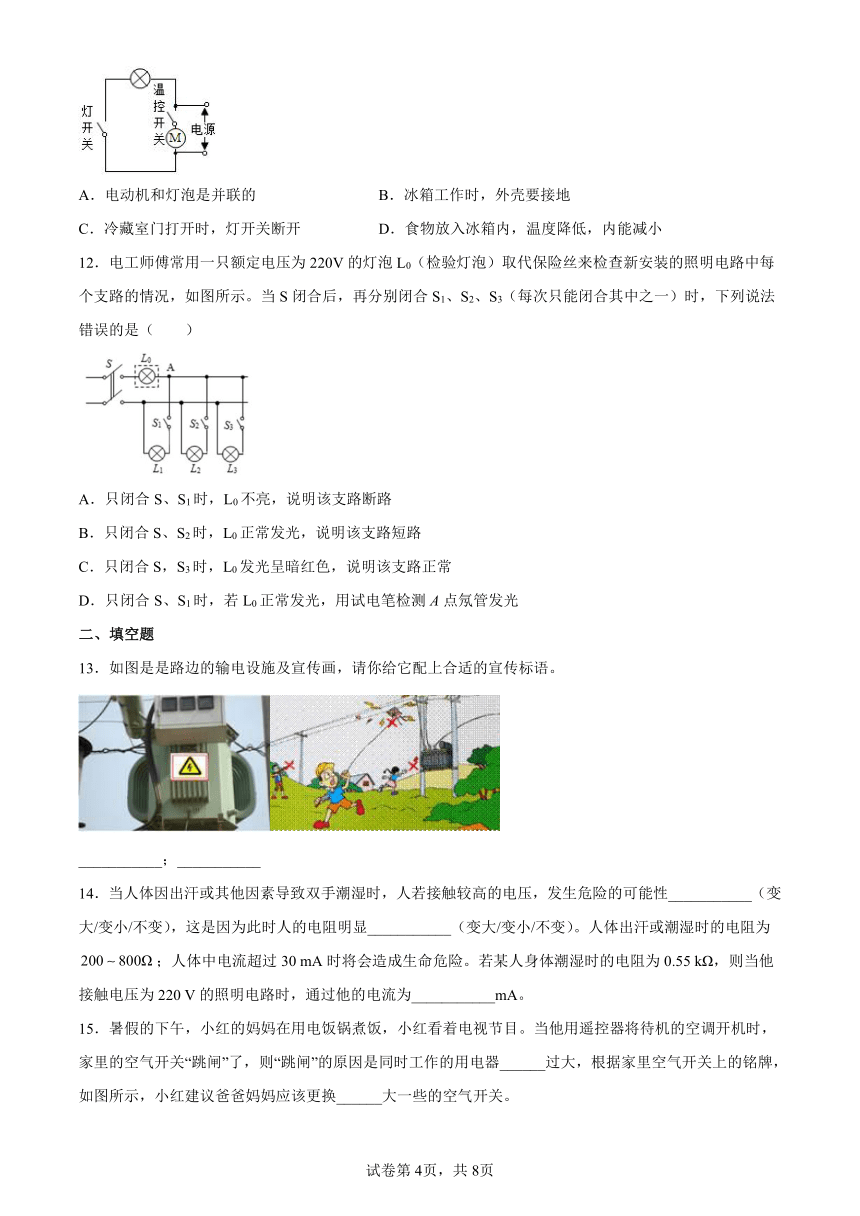

11．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（　　）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
12．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
二、填空题
13．如图是是路边的输电设施及宣传画，请你给它配上合适的宣传标语。
___________；___________
14．当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。

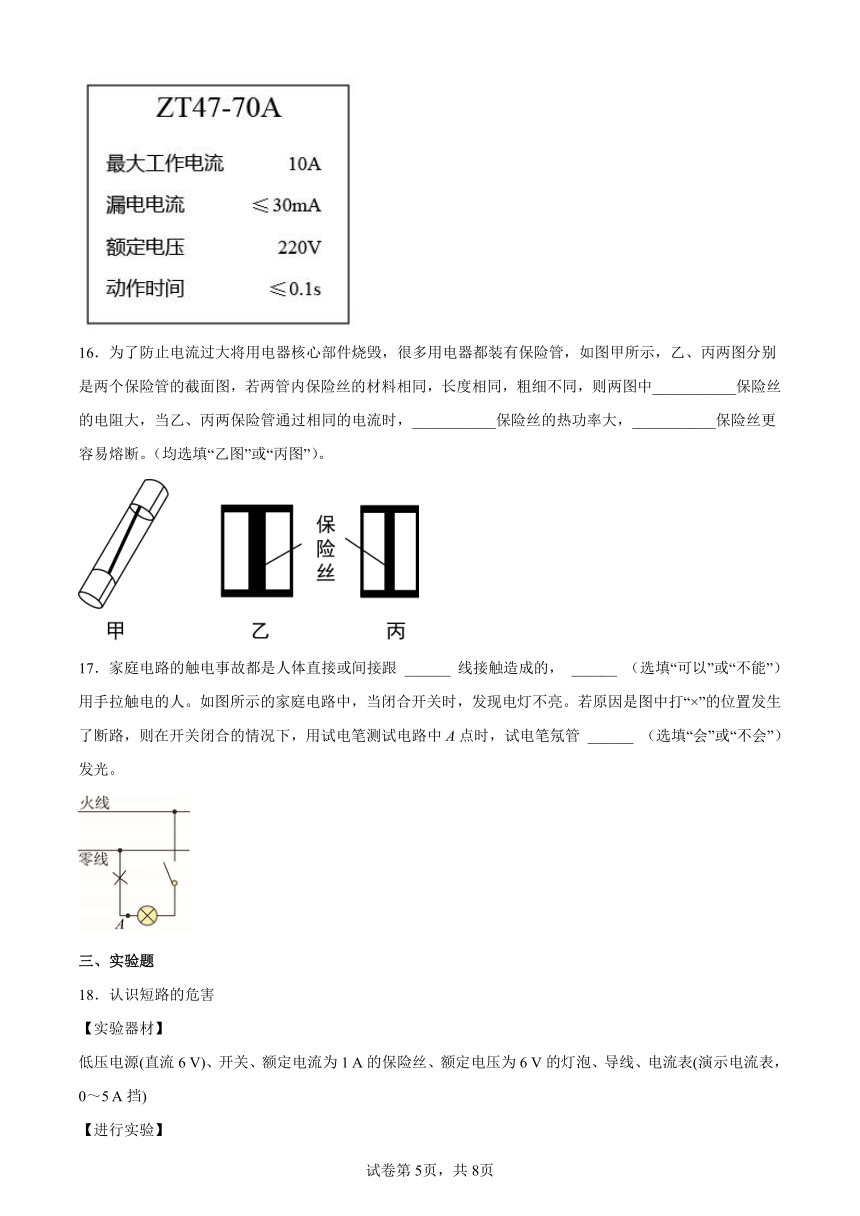

15．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
16．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中___________保险丝的电阻大，当乙、丙两保险管通过相同的电流时，___________保险丝的热功率大，___________保险丝更容易熔断。（均选填“乙图”或“丙图”）。
17．家庭电路的触电事故都是人体直接或间接跟 ______ 线接触造成的， ______ （选填“可以”或“不能”）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 ______ （选填“会”或“不会”）发光。
三、实验题
18．认识短路的危害
【实验器材】
低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)
【进行实验】
(1)在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好。
(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表__________(选填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________，保险丝__________。
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应。
19．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
20．酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电路进行了以下实验：
第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．
第2步：分别换接两个不同规格的小灯泡重复第1步操作；
第3步：计算小灯泡的电功率并记录在表格中.
灯泡 电压/V 电流/A 电功率/W
L1 2.40 0.43 1.03
L2 2.60 0.33 0.86
L3 2.75 0.26 0.72
请你分析实验过程和数据后解答：
(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；
(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家庭电路值的台灯就越暗；
(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择________的导线．
四、计算题
21．小东家的双桶洗衣机的部分技术数据如下表所示。
工作状态 额定电压 频率 工作电流
洗涤 220V 50Hz 0.5A
脱水 220V 50Hz 0.8A
(1)洗衣机工作时应选用图中的_____孔插座，它正常工作洗涤时的电功率是多少？_____
(2)把洗衣机洗涤时从正转→停→反转→停，叫做完成一次周期性变化。那么，该洗 衣机正常工作洗涤时完成一次周期性变化所消耗电能为多少焦耳？_____
(3)该洗衣机洗涤14min所消耗电能为多少焦耳？_____
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．A
3．C
4．A
5．A
6．D
7．C
8．C
9．D
10．A
11．C
12．D
13． 高压危险 不要在高压线下玩耍
14． 变大 变小 400
15． 总功率 最大工作电流
16． 丙图 丙图 丙图
17． 火 不能 会
18． 发光 有 指针迅速摆动较大幅度 迅速熔断 很大 相同 正 热
19． L1短路 L2断路 电路连接正常 B CD 右 漏电
20． 小于 电阻 低 短而粗
21．
(1)洗衣机是金属外壳的用电器，为防止触电应使用带有接地线的三孔插座。
洗衣机洗涤时的电功率是
P1=UI1=220V×0.5A=110W
(2)洗衣机洗涤时完成一次周期性变化时，洗涤电动机正转30s、反转30s，洗涤电动机工作的时间为60s，正常工作洗涤时完成一次周期性变化所消耗电能为
W1=P1t=110W×60s=6600J
(3)工作总时间为
14min=840s
洗涤时完成一次周期性变化所需要的时间为
t1=30s+5s+30s+5s=70s
则840s共完成工作循环个数为
洗衣机洗涤14min所消耗电能为
12×6600J=79200J
答：(1)应选用三孔插座，工作洗涤时的电功率是110W；
(2)正常工作洗涤时完成一次周期性变化所消耗电能为6600J；
(3)洗衣机洗涤14min所消耗电能为79200J。
