家庭电路中电流过大的原因
保险丝烧断，用电器停止工作，这是由什么原因导致的？
导入
家庭电路中电流过大的原因
I >I熔
家庭电路中电流过大的原因:
用电器的总功率过大
知识讲解
家庭电路中电流过大的原因
防止用电器的总功率过大：
①尽量避免同时使用多个用电器
②对于大功率用电器，应尽量错开时间，交替使用
知识讲解
家庭电路中电流过大的原因

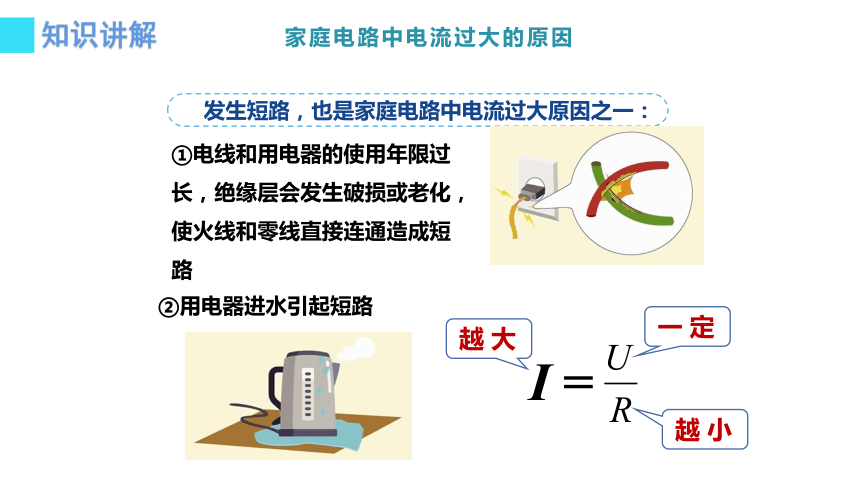

发生短路，也是家庭电路中电流过大原因之一：
①电线和用电器的使用年限过长，绝缘层会发生破损或老化，使火线和零线直接连通造成短路
②用电器进水引起短路
I =
越 大
越 小
一 定
知识讲解
家庭电路中电流过大的原因
焦耳定律的公式：
Q = I2Rt
越 大
越 多
导线的温度会急剧升高，容易引起火灾
保护用电器或人身安全
知识讲解
家庭电路中电流过大的原因
保险丝：
由电阻比较大、熔点比较低的铅锑合金制成
选择额定电流等于或稍大于电路中最大正常工作电流的保险丝接入电路
当电路中的电流过大时，不容易熔断，起不到保护电路的作用
不可以选铜丝、铁丝来代替保险丝
熔点较高
知识讲解
家庭电路中电流过大的原因
例1.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3）
C．（1）和（3） D．（2）和（4）
A
课堂练习
例2．炎炎夏日即将来临，小明家新购置了一台1 kW的空调。已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样。请你通过计算说明：
　（1）使用这台空调时，通过它的电流是多少？
　（2）从安全用电的角度考虑，小明家的电路是否允许安装这样一台空调？
解 :（1）空调接入家庭电路使用，电压为220 V。
I1 =　　= 　　　　≈ 4.55 A
P1
U
103 W
220 V
家庭电路中电流过大的原因
P
=
UI
课堂练习
I=I1 +I2=4.55 A+4.64 A=9.19 A
< 10 A
> 2 020 W
P =P1+P2=1 000 W +1 020 W=2 020 W
　② 计算用电器的总功率是否超过电能表允许使用的最大功率
（2）多种解题方法：
　 ① 计算同时使用所有用电器时的总电流是否超过10 A。
P0=UI0=220 V×10 A=2 200 W
I2 =　　= 　　　　≈ 4.64 A
P2
U
1 020 W
220 V
　　所以，从安全用电的角度考虑，可以安装这样一台空调。
家庭电路中电流过大的原因
课堂练习
【课堂小结】
小结
1、这节课我们学习了家庭电路中电流过大的两个原因：用电器总功率过大和短路。
2、保险丝的工作原理：在电路中电流较大时，保险丝自动切断电路，对整个电路起到保护作用。
九年级物理-第十九章第二节
《家庭电路中电流过大的原因》
难点名称：从物理走向生活
避免生活中电路电流过大
　　家庭电路的组成
复　习
1100W
1100W
问题1、如果小胖家此时只有1100W的空调在工作，那么电路中的电流是多大？　　
问题2、小胖家此时使用1100W的空调，200W电脑，2000W的电吹风，此时电路中的总功率为多大 电流是多少？
一、家用电器的总功率对家庭电路的影响
问题3、当电路中总功率3300W时,妈妈还能不能使用1320W的电烤箱呢？
1100W
200W
2000W
P=UI
P
U
I =
I=5A
I=15A
P =3300W
P =4620W
I=21A>20A
不能
问题4、电路中电流过大的原因是什么？
用电器的总功率过大是家庭电路中电流过大的原因之一。
　问题五、总功率不大，为什么电路中电流也会过大呢？
×
A
C
R
B
D
短路
短路是家庭电路中电流过大的另一个原因。
　　 生活中的哪些现象会导致家庭电路中短路呢？
　　家庭电路中短路很容易造成火灾。
　电器进水、电线绝缘皮破损或老化、由于改装电路时不小心等原因使火线和零线直接连通。
二、短路对家庭电路的影响
想想议议
课堂小结
物理走向社会
我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的。
家庭电路中电流过大的原因：
1、是电路中用电器的总功 率过大
2、是电路发生短路
课堂小结
避免同时使用过多的大功率用电器，防止用电器进水，老旧的用电器要及时检查电线绝缘层是否损坏，有无老化。
