2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
能力提升练习
一、单选题
1． 如图所示是冶炼金属的感应炉的示意图。感应炉中装有待冶炼的金属，当线圈中通有电流时，通过产生涡流来熔化金属。以下关于感应炉的说法中正确的是（ ）
A．感应炉的线圈中必须通有变化的电流，才会产生涡流
B．感应炉的线圈中通有恒定的电流，也可以产生涡流
C．感应炉是利用线圈中电流产生的焦耳热使金属熔化的
D．感应炉是利用线圈中电流产生的磁场使金属熔化的
2． 一机械式车速表可用来测量车辆瞬时速率，其结构简图如图所示，主要由紧固在主动轴上的永久磁铁，带有指针的铝制速度盘等组成。不工作时，指针指在刻度盘最左侧的零点位置。当车开始向前启动时，主动轴带动永久磁铁转动，速度盘随之转动，指针指示相应车速。下列说法正确的是（ ）
A．向前启动时，主动轴的转速可能小于指针转速
B．倒车时指针指在零刻度
C．铝制速度盘中的电流是由于盘的转动形成
D．向前行驶时，速度盘中的安培力阻碍指针的偏转
3． 关于下列器材的原理和用途，正确的是( )
A．变压器可以改变交变电压也能改变频率
B．扼流圈对交流的阻碍作用是因为线圈存在电阻
C．真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
4． 电磁炉热效率高达90%．炉面无明火，无烟无废气，电磁“火力”强劲，安全可靠.如图所示是描述电磁炉工作原理的示意图．下列说法正确的是
A．当交变电流通过线圈时，锅中会产生涡流，电流变化越快，电磁炉加热效果越好
B．电磁炉通电线圈加交流电后，利用线圈发热对锅进行加热
C．电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因这些材料的导热性能较差
D．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
5． 如图所示是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊接工件就焊接在一起了．我国生产的自行车车轮圈就是用这种办法焊接的．下列说法中正确的是（ ）
A．这种焊接方法的原理是电流的磁效应
B．线圈中通入的交流电频率越高，焊缝处温度升高的越快
C．线圈中的电流是很强的恒定电流
D．待焊接工件中的感应电流方向与线圈中的电流方向总是相反
6． 如图所示，上下开口、内壁光滑的金属管和塑料管竖直放置。小磁块先后在两管中从相同高度处由静止释放，并落至底部。则关于小磁块，下列说法正确是（ ）
A．小磁块下落时间长的管是塑料管
B．在两个下落过程中的机械能都守恒
C．小磁块在下落时间短的管中做自由落体运动
D．小磁块落至底部时速度大小相等
7． 电磁驱动是21世纪初问世的新概念，该技术被视为将带来交通工具大革命。多国科学家都致力于此项研究。据2015年央广新闻报道，美国国家航空航天局NASA在真空成功试验了电磁驱动引擎，如果得以应用。该技术将在未来的星际旅行中派上大用场。在日常生活中，比如摩托车和汽车上装有的磁性转速表就是利用了电磁驱动原理。如图所示，是磁性式转速表及其原理图，关于磁性式转速的电磁驱动原理，下列说法正确的是（ ）
A．铝盘接通电源，通有电流的铝盘在磁场作用下带动指针转动
B．永久磁体随转轴转动产生运动的磁场，在铝盘中产生感应电流，感应电流使铝盘受磁场力面转动
C．铝盘转动的方向与永久磁体转动方向相反
D．由于铝盘和永久磁体被同转轴带动，所以两者转动是完全同步的
8． 如图所示, 光滑固定导轨 M、N 水平放置，两根导体棒 P、Q 平行放置于导轨上，形 成一个闭合回路，一条形磁铁 N 极向下从高处由静止释放接近回路，以下说法正确的是（ ）
A．从上往下看，回路中电流的方向为顺时针方向
B．磁铁会受到向下的吸引力
C．磁铁会受到向上的排斥力
D．P、Q 对导轨的压力均等于各自的重力
9． 物理学是一门自然科学，源于对自然界的观察和研究，与生活有着紧密的联系。下列物 理知识的应用，说法正确的是（ ）
A．避雷针能够避免建筑物被雷击，是因为避雷针储存了云层中的电荷
B．指南针 S 极指向地球南极方向，是因为指南针所在位置的地磁场方向指向地球南极方向
C．电熨斗达到设定温度后就不再升温，是利用了压力传感器，将压力变化转换成电流变化
D．电磁灶加热食物，是利用电磁感应产生的涡流使锅体发热
10．某空间出现了如图所示的一组闭合电场线，方向从上向下看是顺时针的，这可能是（ ）
A．沿AB方向磁场在迅速减弱
B．沿AB方向磁场在迅速增强
C．沿BA方向磁场恒定不变
D．沿BA方向磁场在迅速减弱
二、多选题
11．健身车上装有金属电磁阻尼飞轮，飞轮附近固定一电磁铁，示意图如图所示，人在健身时带动飞轮转动．则（ ）
A．飞轮转速越大，阻尼越大
B．电磁铁所接电压越大，阻尼越大
C．飞轮材料电阻率越大，阻尼越大
D．飞轮材料密度越大，阻尼越大
12．如图，水平固定放置的足够长的光滑平行导轨，电阻不计，间距为L，左端连接的电源电动势为E，内阻为r，质量为m的金属杆垂直静止放在导轨上，金属杆处于导轨间部分的电阻为R。整个装置处在磁感应强度大小为B、方向竖直向下的匀强磁场中，闭合开关，金属杆沿导轨运动直至达到最大速度过程中，则下列说法正确的是（ ）
A．金属杆做匀加速直线运动
B．此过程中通过金属杆的电荷量为
C．此过程中电源提供的电能为
D．此过程中金属杆产生的热量为
13．如图所示，光滑固定导轨m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路。当一条形磁体从高处下落接近回路时（重力加速度为g）（ ）
A．p、q将互相靠拢 B．p、q将互相远离
C．磁体的加速度仍为g D．磁体的加速度小于g
14．以下为教材中的四幅图，下列相关叙述正确的是（ ）
A．甲图是法拉第电磁感应实验装置，通过该实验他首先发现了电流的磁效应
B．乙图是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属
C．丙图变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
D．丁图金属探测器利用的是电磁感应原理，在被检测金属内部产生涡流
15．位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线水平穿过，如图所示，在此过程中（ ）
A．磁铁做匀速直线运动 B．磁铁做减速运动
C．小车向右做加速运动 D．小车先加速后减速
2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B D A B C B C D A
二、多选题
题号 11 12 13 14 15
答案 AB BC AD CD BC
PAGE
第 1 页，共 1 页
能力提升练习
一、单选题

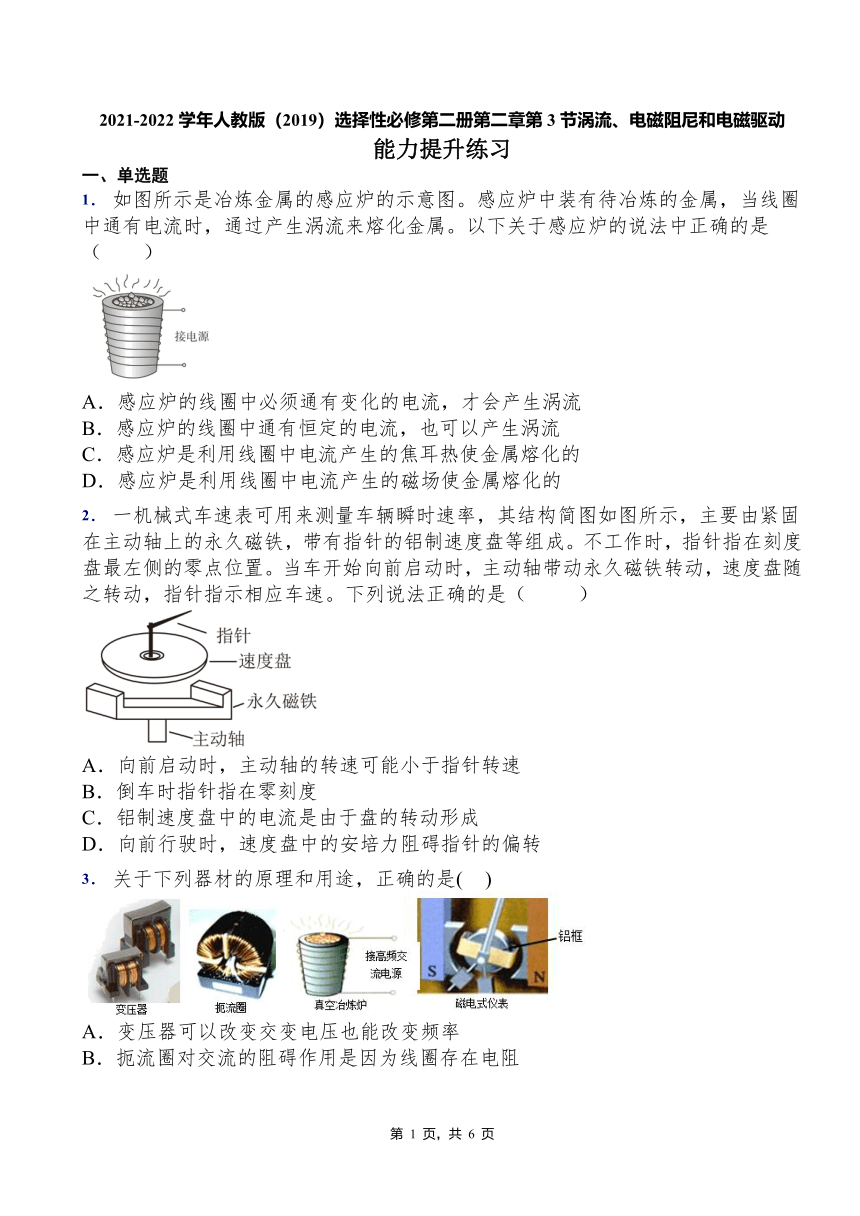

1． 如图所示是冶炼金属的感应炉的示意图。感应炉中装有待冶炼的金属，当线圈中通有电流时，通过产生涡流来熔化金属。以下关于感应炉的说法中正确的是（ ）
A．感应炉的线圈中必须通有变化的电流，才会产生涡流
B．感应炉的线圈中通有恒定的电流，也可以产生涡流
C．感应炉是利用线圈中电流产生的焦耳热使金属熔化的
D．感应炉是利用线圈中电流产生的磁场使金属熔化的
2． 一机械式车速表可用来测量车辆瞬时速率，其结构简图如图所示，主要由紧固在主动轴上的永久磁铁，带有指针的铝制速度盘等组成。不工作时，指针指在刻度盘最左侧的零点位置。当车开始向前启动时，主动轴带动永久磁铁转动，速度盘随之转动，指针指示相应车速。下列说法正确的是（ ）
A．向前启动时，主动轴的转速可能小于指针转速
B．倒车时指针指在零刻度
C．铝制速度盘中的电流是由于盘的转动形成
D．向前行驶时，速度盘中的安培力阻碍指针的偏转
3． 关于下列器材的原理和用途，正确的是( )
A．变压器可以改变交变电压也能改变频率
B．扼流圈对交流的阻碍作用是因为线圈存在电阻
C．真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用

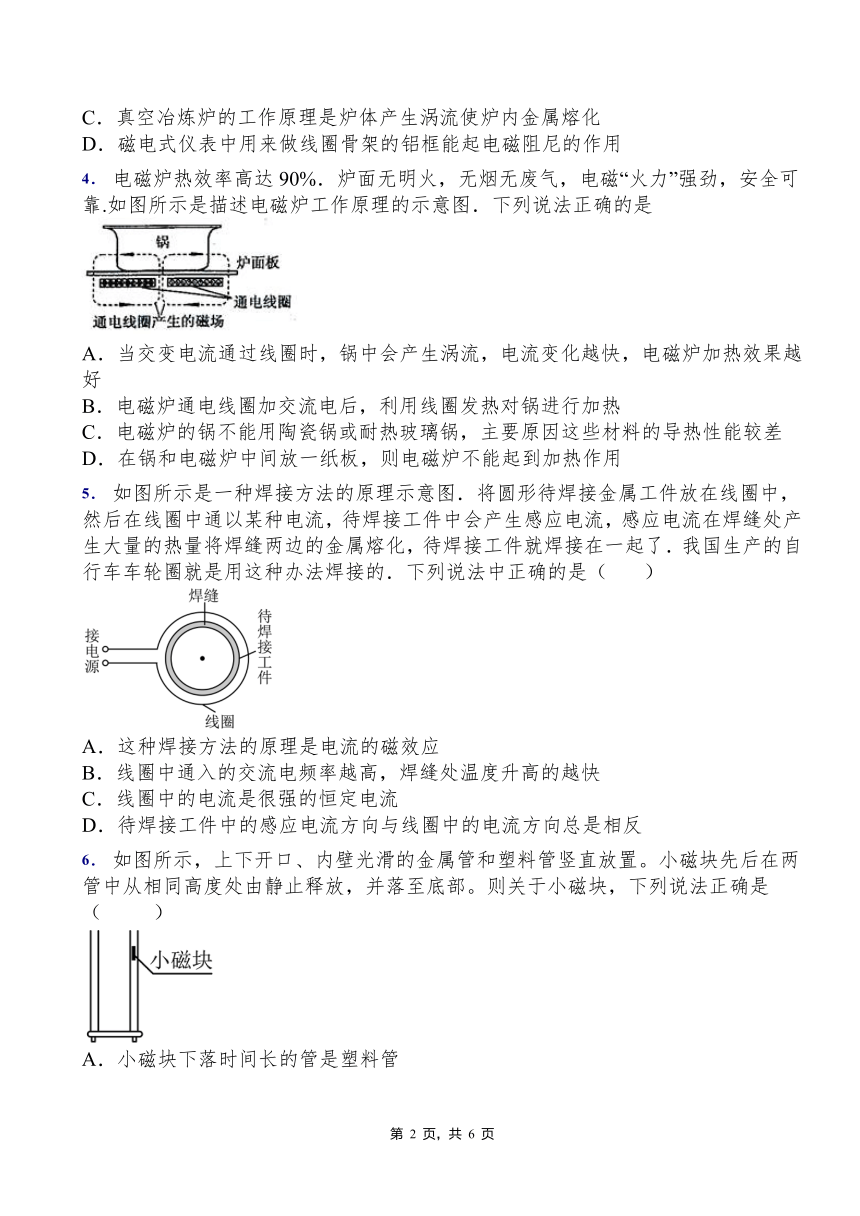

4． 电磁炉热效率高达90%．炉面无明火，无烟无废气，电磁“火力”强劲，安全可靠.如图所示是描述电磁炉工作原理的示意图．下列说法正确的是
A．当交变电流通过线圈时，锅中会产生涡流，电流变化越快，电磁炉加热效果越好
B．电磁炉通电线圈加交流电后，利用线圈发热对锅进行加热
C．电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因这些材料的导热性能较差
D．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
5． 如图所示是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊接工件就焊接在一起了．我国生产的自行车车轮圈就是用这种办法焊接的．下列说法中正确的是（ ）
A．这种焊接方法的原理是电流的磁效应
B．线圈中通入的交流电频率越高，焊缝处温度升高的越快
C．线圈中的电流是很强的恒定电流
D．待焊接工件中的感应电流方向与线圈中的电流方向总是相反
6． 如图所示，上下开口、内壁光滑的金属管和塑料管竖直放置。小磁块先后在两管中从相同高度处由静止释放，并落至底部。则关于小磁块，下列说法正确是（ ）
A．小磁块下落时间长的管是塑料管
B．在两个下落过程中的机械能都守恒
C．小磁块在下落时间短的管中做自由落体运动
D．小磁块落至底部时速度大小相等

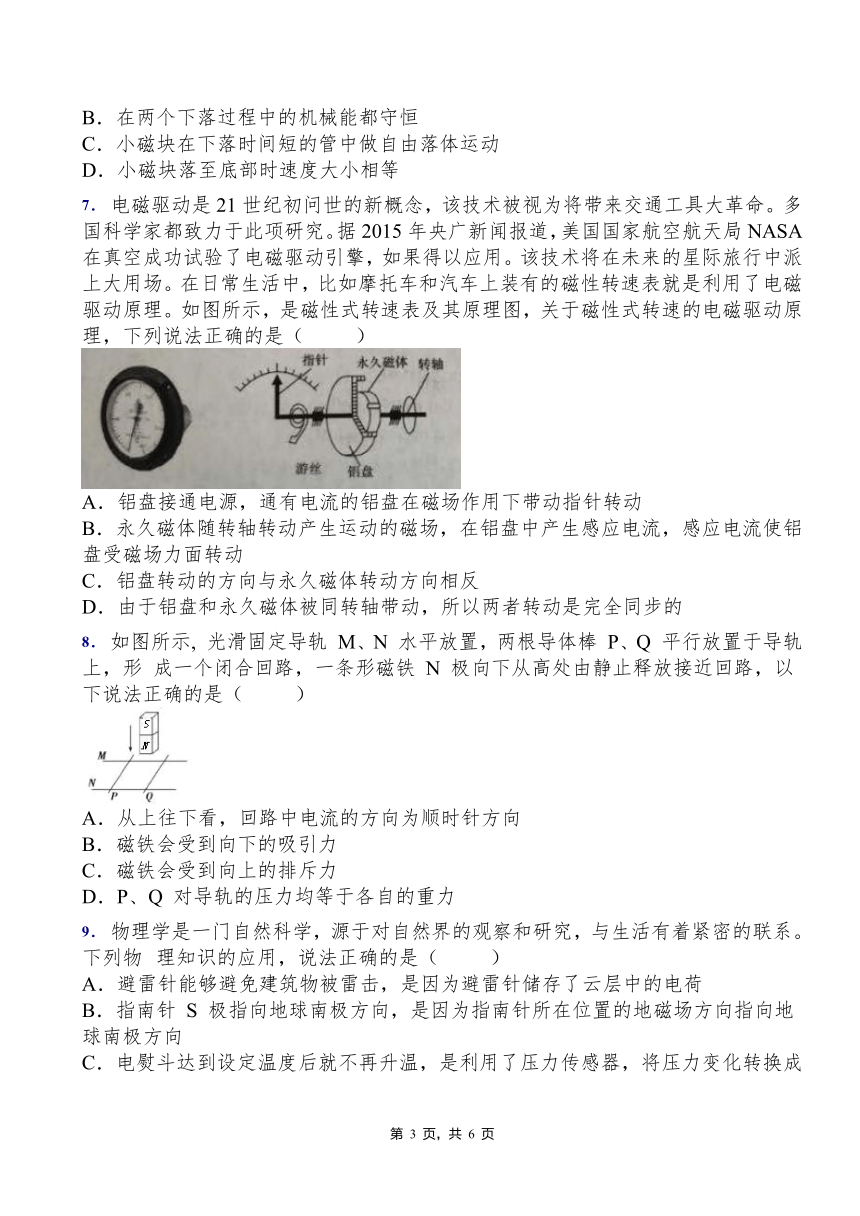

7． 电磁驱动是21世纪初问世的新概念，该技术被视为将带来交通工具大革命。多国科学家都致力于此项研究。据2015年央广新闻报道，美国国家航空航天局NASA在真空成功试验了电磁驱动引擎，如果得以应用。该技术将在未来的星际旅行中派上大用场。在日常生活中，比如摩托车和汽车上装有的磁性转速表就是利用了电磁驱动原理。如图所示，是磁性式转速表及其原理图，关于磁性式转速的电磁驱动原理，下列说法正确的是（ ）
