苏科版九年级下册第十五章电功和电热 单元练习（有解析）

苏科版九年级下册 第十五章 电功和电热
一、单选题

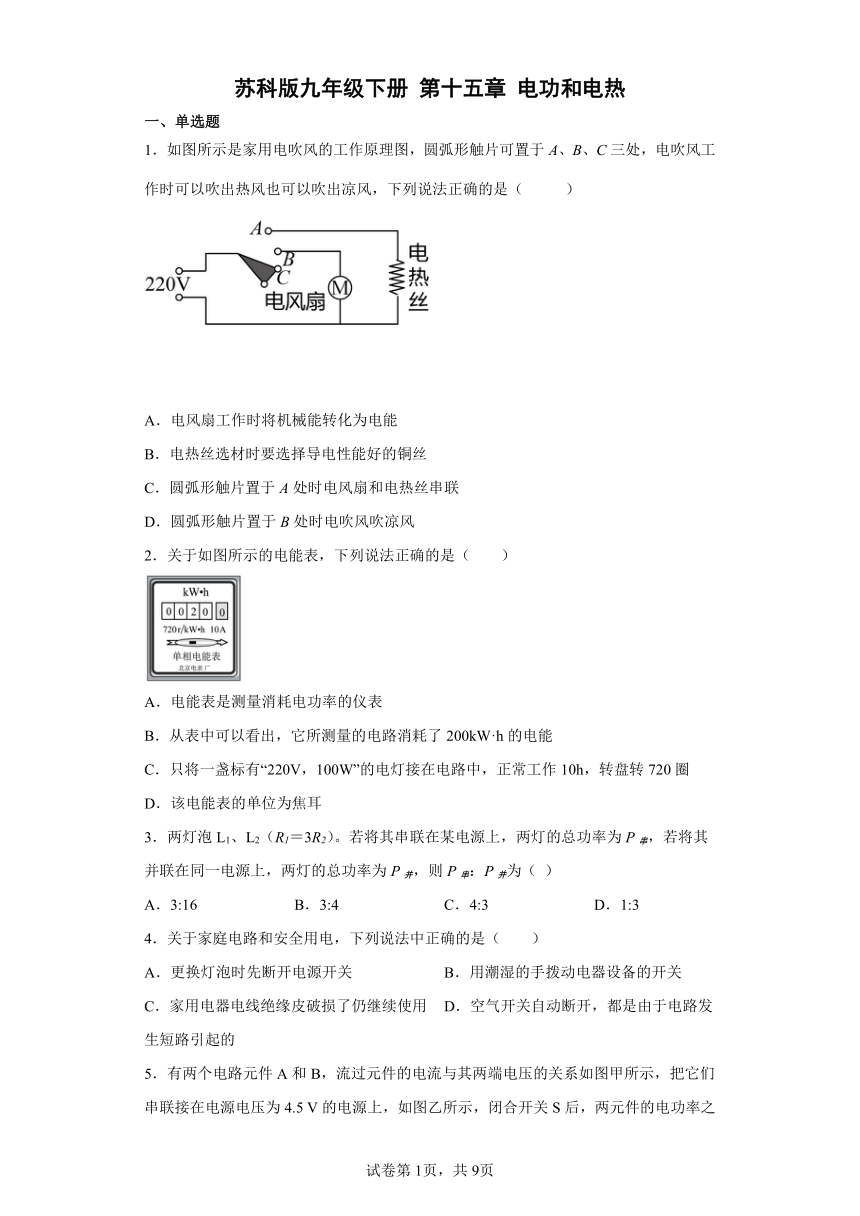

1．如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（ ）
A．电风扇工作时将机械能转化为电能
B．电热丝选材时要选择导电性能好的铜丝
C．圆弧形触片置于A处时电风扇和电热丝串联
D．圆弧形触片置于B处时电吹风吹凉风
2．关于如图所示的电能表，下列说法正确的是（　　）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈
D．该电能表的单位为焦耳
3．两灯泡L1、L2（R1＝3R2）。若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（ ）
A．3:16 B．3:4 C．4:3 D．1:3
4．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的

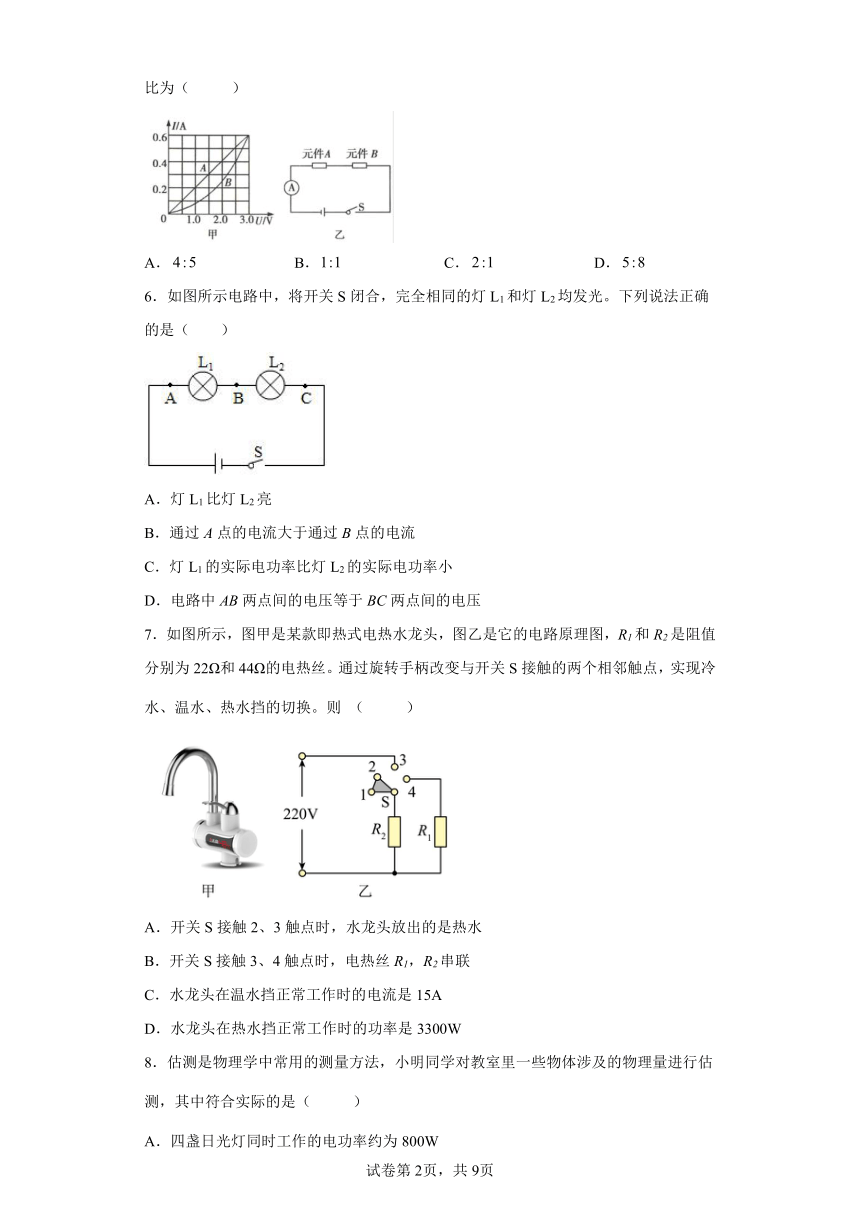

5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示，把它们串联接在电源电压为4.5 V的电源上，如图乙所示，闭合开关S后，两元件的电功率之比为（ ）
A． B． C． D．
6．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（　　）
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压等于BC两点间的电压
7．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则 （ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R1，R2串联
C．水龙头在温水挡正常工作时的电流是15A
D．水龙头在热水挡正常工作时的功率是3300W
8．估测是物理学中常用的测量方法，小明同学对教室里一些物体涉及的物理量进行估测，其中符合实际的是（ ）
A．四盏日光灯同时工作的电功率约为800W
B．吊扇正常工作时，5min消耗的电能约为500J
C．同学们的课桌的高度约为80cm
D．一支新的粉笔的质量约为100g
9．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的？（ ）
A．降低散热能力 B．减小电流 C．增大电池电压 D．增加总功率

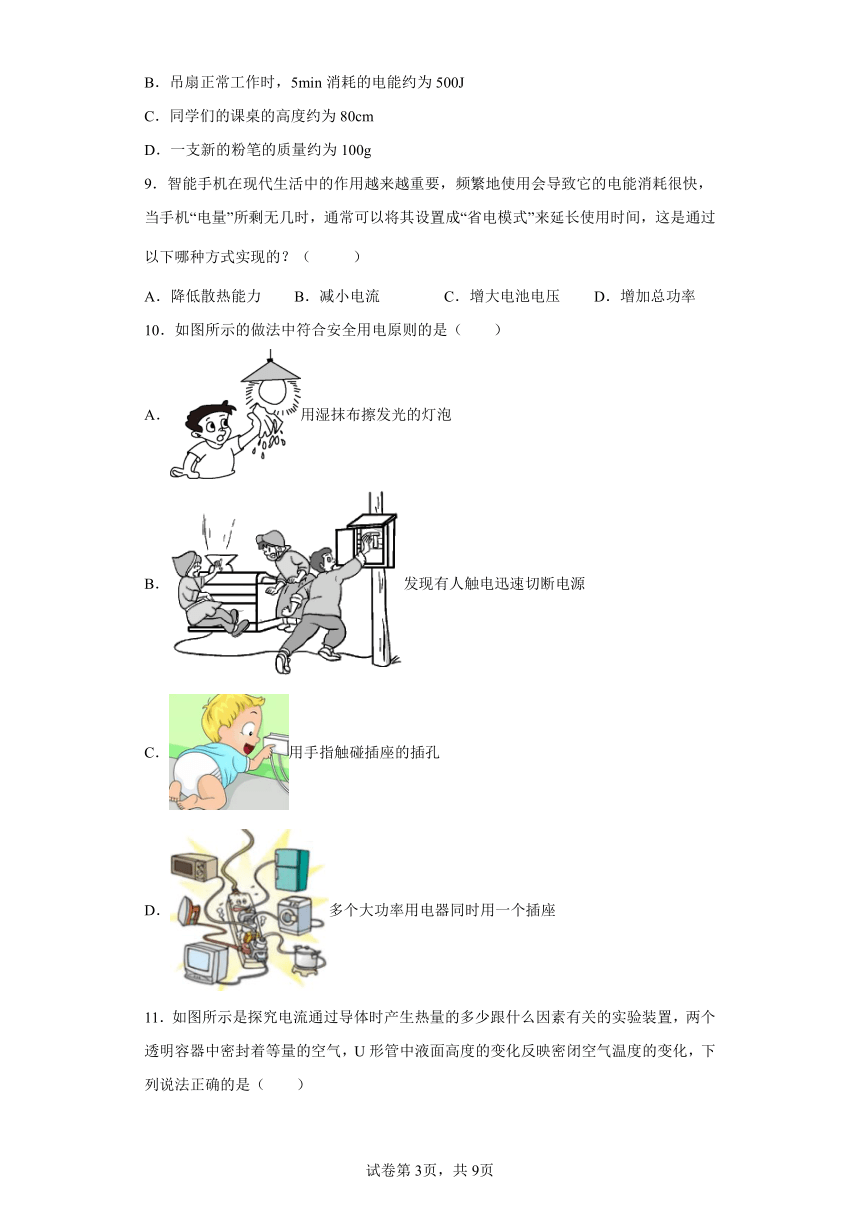

10．如图所示的做法中符合安全用电原则的是（　　）
A．用湿抹布擦发光的灯泡
B．发现有人触电迅速切断电源
C．用手指触碰插座的插孔
D．多个大功率用电器同时用一个插座

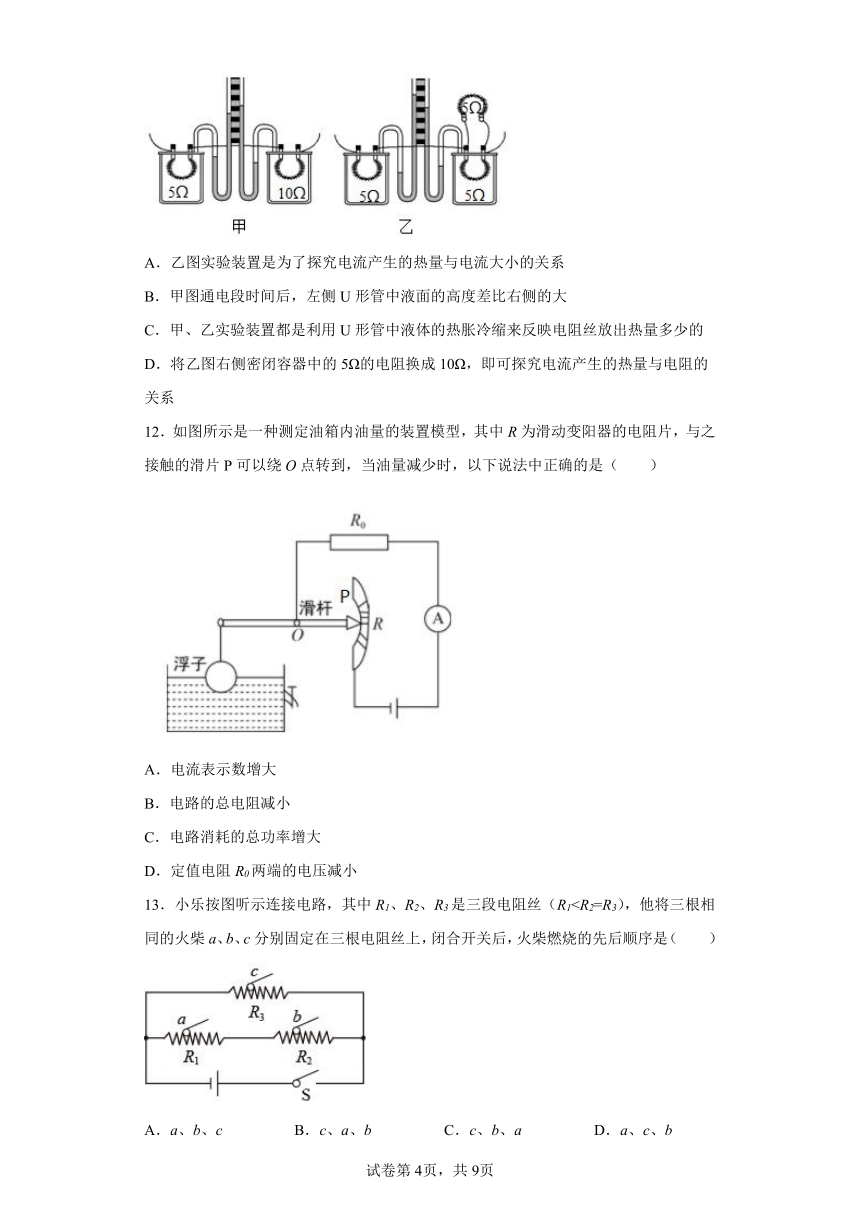

11．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，下列说法正确的是（　　）
A．乙图实验装置是为了探究电流产生的热量与电流大小的关系
B．甲图通电段时间后，左侧U形管中液面的高度差比右侧的大
C．甲、乙实验装置都是利用U形管中液体的热胀冷缩来反映电阻丝放出热量多少的
D．将乙图右侧密闭容器中的5Ω的电阻换成10Ω，即可探究电流产生的热量与电阻的关系
12．如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阳器的电阻片，与之接触的滑片P可以绕O点转到，当油量减少时，以下说法中正确的是（　　）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
13．小乐按图听示连接电路，其中R1、R2、R3是三段电阻丝（R1A．a、b、c B．c、a、b C．c、b、a D．a、c、b

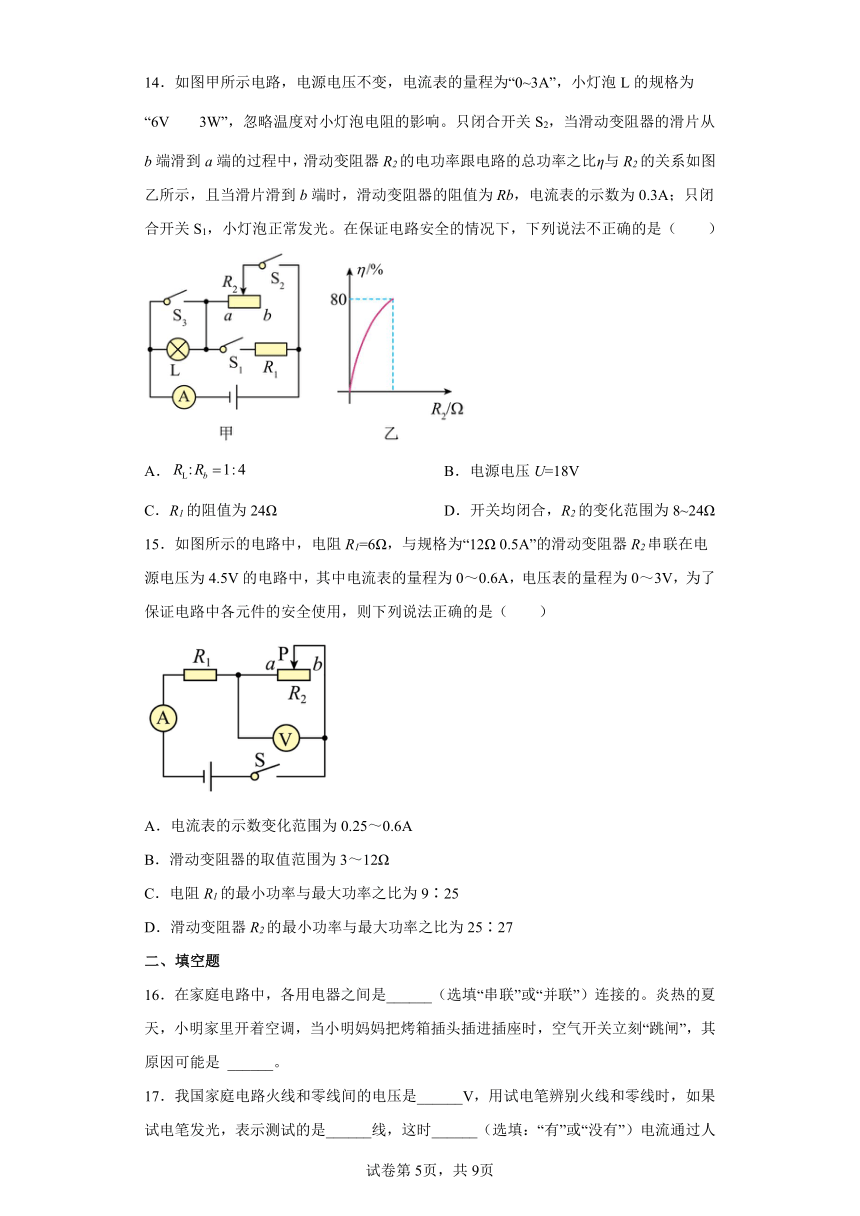

14．如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V 3W”，忽略温度对小灯泡电阻的影响。只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。在保证电路安全的情况下，下列说法不正确的是（　　）
A． B．电源电压U=18V
C．R1的阻值为24Ω D．开关均闭合，R2的变化范围为8~24Ω
15．如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）
A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
二、填空题
16．在家庭电路中，各用电器之间是______（选填“串联”或“并联”）连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是 ______。
17．我国家庭电路火线和零线间的电压是______V，用试电笔辨别火线和零线时，如果试电笔发光，表示测试的是______线，这时______（选填：“有”或“没有”）电流通过人体；家里空气开关“跳闸”的原因可能是______或同时使用的用电器的总功率过大。
18．如图甲所示的试电笔，在保证接触良好和氖管可视的情况下，安装时________（选填“能”或“不能）调换氖管与电阻的位置．当笔尖接触到火线时，氖管发光的是________（选填“图乙”或“图丙”）的操作方法．此时，______（选填“有”或“无”）电流流过人体．
19．石墨烯被认为是一种未来革命性的材料，这种材料在一定条件下电阻可以降为零，因此可用于制作______（选填“绝缘体”、“半导体”或“超导体”）。这一特点可以在生活中用于______（选填“电饭煲发热丝”、“电动机线圈”或“白炽灯的灯丝”）。
20．灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1、L2的电流随其两端电压变化的图像如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为_______W；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1:P2=_______。
三、综合题
21．阅读材料，回答问题
氢燃料电池车
氢燃料电池车的工作原理是：将氢气送到燃料电池的阳极板，经过铂的催化，氢原子中的电子被分离出来，失去电子的氢离子（质子）穿过质子交换膜，到达燃料电池的阴极板，而电子是不能通过质子交换膜的，这个电子只能经外部电路，到达燃料电池的阴极板从而在外电路中产生电流，电子到达阴极板后，与氧原子和氢离子结合为水。由于供给l极板的氧原子可以在空气中获得，因此只要不断地给阳极板供应氢气，给阴极板供应空气，并及时把水（水蒸气）带走，就可以不断地提供电能，经逆变器、控制器等装置供给电动机，再通过传动系统、驱动桥等带动车轮转动，就可使车辆在路上行驶，与传统汽车相比氢燃料电池车的能量转化效率高达，为内燃机的倍，燃料电池的燃料是氩气，生成物是清洁的水，因此，氢燃料电池丰是真正意义上的零排放、零污染的车。
（1）氢燃料电池车的优点是①______；②______。
（2）燃料电池中的阴极板相当于电池的______（选填“正极”或“负极”），从氢原子分离的电子在外电路中定向运动的方向和电路中电流的方向______（选填“相同”或“相反”）。
（3）现有一辆电动汽车，其电池的规格为充满电后其储存的电能为______J。若这些能量用转换效率为60%的燃料电池提供，对比能量转换效率为30%的柴油发电机，可节约______J的能量。
22．父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成，加热系统的加热电阻额定电压为220V，额定功率为605W。求：
（1）该电热足浴盆加热系统是利用电流的______工作的。
（2）加热系统的加热电阻正常工作15min消耗的电能是多少？( )
（3）当小明家的实际电压是200V时，加热电阻工作的实际电功率是多少？( )（忽略温度对电阻的影响）
23．如图所示是一款电热桌垫的简化电路图，该电热桌垫有高、中、低三个加热档位，旋钮开关可以分别置于“0-1”、“1-2”、“2-3”、“3-4”接线柱， R1、R2、R3为三个加热电阻。已知R1=1936，R2=880，电热桌垫正常工作时，高温档电功率为低温档电功率的2倍。
（1）当旋钮开关在_______位置时电热桌垫处于高温档；
（2）R3的阻值是多少？______
（3）该电热桌垫在中温档正常工作5min，消耗多少电能？______
24．如图所示，为家庭电路电子式单相电能表,表盘上标有“3200imp/kW·h”，表示每消耗1kW·h的电能，指示灯闪烁3200次。小明想利用该电能表测量家中电水壶烧水的额定功率，实验时电路电压等于额定电压，记录下经过40秒电能表指示灯闪烁了64次。
（1）通过实验可计算出该电水壶烧水的额定功率为______W。
（2）小明查找说明书发现电水壶的额定功率为1500W，造成实验时测得的额定功率偏大的原因是______。
25．一个额定电压为220V的电热水器，当给它通电10min时，电能表的示数变化如图甲、乙所示。
（1）电能表是测量___________（选填“电功”或“电功率”）的仪表；
（2）电热水器的功率是多少？( )
（3）电热水器的电阻是多大？( )
26．小明家的电能表及其空气开关（流过它的电流超过其额定电流一段时间，会自动切断电路）如图所示。
（1）该家庭电路长时间正常供电时，流过P处的电流最大不超过_________A；
（2）房间的开关S同时控制两个“220V　40W”灯泡。S闭合时，两灯都正常发光。在图中，根据安全用电的要求，把电路连接完整；( )
（3）电能表上的“5A”是该电能表的标定电流。资料显示，电能表的启动电流是标定电流的0.5％；流过电能表的电流低于启动电流时，电能表不能记录用电器消耗的电能。若单独使用“220V 5W”的老式白炽灯，灯正常发光足够长的时间，请通过计算（结果保留三位小数），说明此电能表能否记录其消耗的电能？( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．电风扇工作时将电能主要转化为机械能，故A错误；
B．根据焦耳定律可知，电流产生的热量与导体的电阻、通电时间、电流的大小有关；选择电热丝时，电热丝要有一定的电阻值，而铜丝的导电性较好，同种情况下的电阻很小，容易造成电路短路，故B错误；
C．圆弧形触片置于A处时，电流的路径有两条，电风扇和电热丝并联，故C错误；
D．圆弧形触片置于B处时，只有电动机接入电路，电吹风吹凉风，故D正确。
故选D。
2．C
【详解】
A．电能表是测量家庭电路中消耗电能多少的仪表，不是测电功率的仪表，故A错误；
BD．电能表显示数字中最后一位是小数，单位为kW·h，图中电能表示数为20.0kW·h，表示它所测量的电路消耗了20.0kW·h的电能，故BD错误；
C．电灯正常工作的电功率
P=100W=0.1kW
灯正常工作10h消耗的电能
W=Pt=0.1kW×10h=1kW·h
“720r/(kW·h)”表示电路中每消耗1kW·h的电能，电能表的转盘转过720圈，所以，只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈，故C正确。
故选C。
3．A
【详解】
两电阻串联时的总功率为
两电阻并联时的总功率为
故
故A符合题意。
故选A。
4．A
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
5．A
【详解】
由题图知，当电流时，元件两端的电压，元件B两端的电压，由于两元件串联，故两元件的电功率之比
，
因此A选项符合题意．
6．D
【详解】
ABC．由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故ABC错误；
D．由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故D正确。
故选D。
7．D
【详解】
A．当开关S接触2、3触点时，只有电阻R2接入电路，电路的电阻最大，由知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故A错误；
BD．由图知道，当开关S接触3、4触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻
由知道，热水挡正常工作时的功率
故B错误，D正确。
C．温水挡时，电路的总电阻
R总=R1 +R2 =22Ω+44Ω=66Ω
由知道，电路的电流
故C错误。
故选D。
8．C
【详解】
A．一盏日光灯的功率约在20W左右，四盏日光灯同时工作时的电功率约为80W，故A不符合题意；
B．吊扇的功率约为60W，5min消耗的电能约为
故B不符合题意；
C．教室里课桌的高度约为中学生身高的一半，约为80cm，故C符合题意；
D．一支粉笔的质量约为10g，故D不符合题意。
故选C。
9．B
【详解】
当手机“电量”所剩无几时，即W一定，由于 W＝Pt，要延长使用时间t，则减小总功率P，根据P＝UI可知，电源电压不变，功率变小，电路中的电流变小，因此手机的“省电模式”是通过减小总电流的方式来延长使用时间的。
10．B
【详解】
A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；
B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；
C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。
故选B。
11．A
【详解】
A．乙图实验装置中两个5Ω的电阻并联后再与一个5Ω的电阻串联，根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即
两个5Ω的电阻并联，根据并联电路的电流特点知
两电阻的阻值相等，则支路中电流相等，即
所以右边容器中通过电阻的电流是左侧通过电流的一半，左右两测容器内电阻相同，所以该装置是研究电流产生的热量与电流的关系，故A正确；
B．甲图实验装置中两个电阻串联接入电路，通过两电阻的电流相等，右边容器内的电阻比左边大，由
可知，右边容器中的电阻产生的热量多，温度升得较快；因此通电一段时间后，右侧U形管中液面的高度差更大，故B错误；
C．该实验装置是利用U形管中空气的热胀冷缩来反应热的多少，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故C错误；
D．乙图右侧密闭容器中的5Ω的电阻换成10Ω后，两容器内的电阻不同，通过两电阻的电流也不相等，无法控制变量，故D错误。
故选A。
12．D
【详解】
AB．当油量减少时，浮子向下运动，滑片向上运动，由图可知，此时滑动变阻器的电阻变大，电路总电阻变大，电源电压和定值电阻R0的电阻不变，根据公式得电路中的电流变小，电流表示数变小，故AB错误；
C．电源电压一定，电流减小，根据公式得电路的总功率变小，故C错误；
D．定值电阻R0的电阻不变，电路中的电流变小，根据公式得R0两端的电压减小，故D正确。
故选D。
13．C
【详解】
由电路图知，电阻丝R1、R2先串联再与R3并联，且R1故选C。
14．D
【详解】
A．只闭合S2，L与R2串联，通过二者的电流相等。根据图像，R2的功率占总功率的80%，则L的功率占总功率的20%，L与R2的功率比
根据，电流相同时，功率比等于阻值比，则
故A正确，不符合题意；
B．灯泡的电阻
滑动变阻器的滑片位于b点时的电阻
只闭合S2，滑片在b点时电路的总电阻
电源电压
故B正确，不符合题意；
C．只闭合S1时L与R1串联，此时L可以正常发光，说明L两端的电压为6V，则R1两端的电压为12V，根据串联电路分压规律，元件两端的电压比等于电阻比，所以
所以
故C正确，不符合题意；
D．开关全部闭合时，L被短路，R1，R2并联，电流表测量总电流，此时R1的电流
为了保证安全，总电流不能超过3A，则R2的最大电流
此时R2的阻值最小
所以R2的变化范围为，故D错误，符合题意。
故选D。
15．B
【详解】
由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值
由于电压表的量程为“0~3V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25~0.5A，滑动变阻器的取值范围为3~12Ω，故A错误，B正确；
C．电阻R1的最小功率为
电阻R1的最大功率
电阻R1的最小功率与最大功率之比为
故C错误；
D．由串联电路的规律和欧姆定律可得，变阻器R2的功率为
①
由①知，当
(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为
②
因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率
③
当取电流最大值0.5A，变阻器的功率
④
二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为
故D错误。
故选B。
16． 并联 插头处短路
【详解】
[1] 在家庭电路中，各用电器之间互不影响且两端的电压都相等，所以各用电器之间是并联连接的。
[2] 当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，这说明干路电流过大，其原因可能是烤箱的插头处短路。
17． 220 火 有 短路
【详解】
[1]我国家庭电路的电压是220V。
[2]试电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
[3]当笔尖接触火线时，电流会经笔尖金属体、氖管、高阻值电阻、笔尾金属体、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
[4]根据造成家庭电路电流过大的原因可知，家里的空气开关“跳闸”了，其原因可能是电路中同时使用的用电器的总功率过大，也可能是电路发生了短路。
18． 能 乙 有
【详解】
试电笔中氖管与电阻是串联的，在串联电路中各元件的位置不影响电路工作，所以可以调换氖管与电阻的位置；试电笔使用时，手指应接触笔尾金属体，使火线、试电笔、人体、大地构成闭合回路，所以乙图的操作方法才能使氖管发光，此时有微弱电流流过人体．
19． 超导体 电动机线圈
【详解】
[1]超导体是电阻为零的导体，石墨烯在一定条件下电阻可以降为零，可用于制作超导体。
[2]超导体电阻为零，根据焦耳定律可知，超导体通电后不会产生热量，因此不能应用于电饭煲发热丝和白炽灯的灯丝；可应用于电动机线圈，使电动机工作时不会发热，提高电能转化为机械能的效率。
20． 2.25 16∶21
【详解】
[1]若将L1、L2并联接在3V电源两端，两端电压相同，通过L1、L2的电流分别为0.25A、0.5A，则电路消耗的总功率为
[2]若将灯L1与滑动变阻器串联接在6V电源两端，电路中电流处处相等，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1，此时根据P=UI可知，灯L1两端电压为电源电压的三分之一即2V，由图可知电流为0.2A，则
同理，若将灯L2与滑动变阻器串联接在6V电源两端，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，灯L2两端电压为电源电压的四分之一即1.5V，由图可知电流为0.35A，则
则
21． 零污染 燃料转化效率高 正极 相反 6.48×107 1.08×108
【详解】
（1）[1][2]根据文中信息可知，与传统汽车相比，氢燃料电池车的能量转化效率高达，为内燃机的倍，燃料电池的燃料是氩气，生成物是清洁的水，因此，氢燃料电池车是真正意义上的零排放、零污染的车，所以优点有零污染，燃料转化效率高。
（2）[3]根据文中信息可知，电子经外部电路到达燃料电池的阴极板，从而在外电路中产生电流，由于电流方向与电子定向移动方向相反，所以阴极板为电源正极。
[4]电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反，外电路的电流是由自由电子的定向移动形成的，自由电子带负电，因此自由电子移动的方向与电路中电流的方向相反。
（3）[5]电动汽车的电池充满电后储存的电能为
[6]需要燃料提供的能量为
需要柴油提供的能量为
节约的能量为
22． 热效应 5.445×105J 500W
【详解】
（1）[1]电热足浴盆，内部由加热系统和按摩系统两部分组成，加热系统的加热电阻是利用电流热效应来工作的。
（2）[2]加热系统的加热电阻正常工作15min消耗的电能是
（3）[3]加热电阻的阻值为
当小明家的实际电压是200V时，加热电阻工作的实际电功率是
23． 3和4 330Ω 16500J
【详解】
（1）[1]当旋钮开关置于“1和2”接线柱时，R2、R3串联，电路电阻最大，根据可知，电功率最小，处于低温挡；当旋钮开关置于“2和3”接线柱时，R3被短路，电路为R2的简单电路，电路电阻较大，根据可知，电功率较大，处于中温挡；当旋钮开关置于“3和4”接线柱时，R1、R2并联，电路电阻最小，根据可知，电功率最大，处于高温挡。
（2）[2]高温挡时的电功率
由题意知，高温档电功率为低温档电功率的2倍，低温档的功率
低温挡时电路总电阻
因串联电路总电阻等于各分电阻之和，所以R3的阻值
R3=R-R2=1210Ω-880Ω=330Ω
（3）该电热桌垫在中温档正常工作5min，消耗电能
24． 1800 见解析
【详解】
（1）[1] 40秒消耗的电能
电水壶烧水的额定功率
（2）[2]测得的额定功率比说明书上标定的额定功率大，可能是记录的时间不准，计少了；也可能是闪烁的次数查多了，计算的电功偏大，导致额定功率偏大；也有可能不是电热水壶单独工作，还有其他用电器工组。
25． 电功 1200W 40.3Ω
【详解】
解：（1）电能表是测量电功或电能的仪表，测量用电器一段时间内消耗的电能。
（2）由图16甲、乙可知，电热水器消耗的电功
电热水器工作时间
电热水器的功率
（3）由 可得，电热水器的电阻
答：（1）电能表是测量电功的仪表；
（2）电热水器的功率是1200W；
（3）电热水器的电阻是40.3Ω。
26． 30 见解析
【详解】
（1）[1]由电能表的参数可知，该电能表允许通过的最大电流为40A，而空气开关的额定电流为30A，所以电路长时间供电时，P处的电流最大不超过30A。
（2）[2]房间的两个灯泡工作时互不影响，是并联在电路中，而开关同时控制两灯，接在干路上，且开关接在火线与灯泡之间，作图如下：
（3）[3]由题意知，电能表的启动电流
I=0.5%I标定=0.5%×5A=0.025A
白炽灯正常工作时的电流
所以此电能表不能记录白炽灯消耗的电能。
