人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题

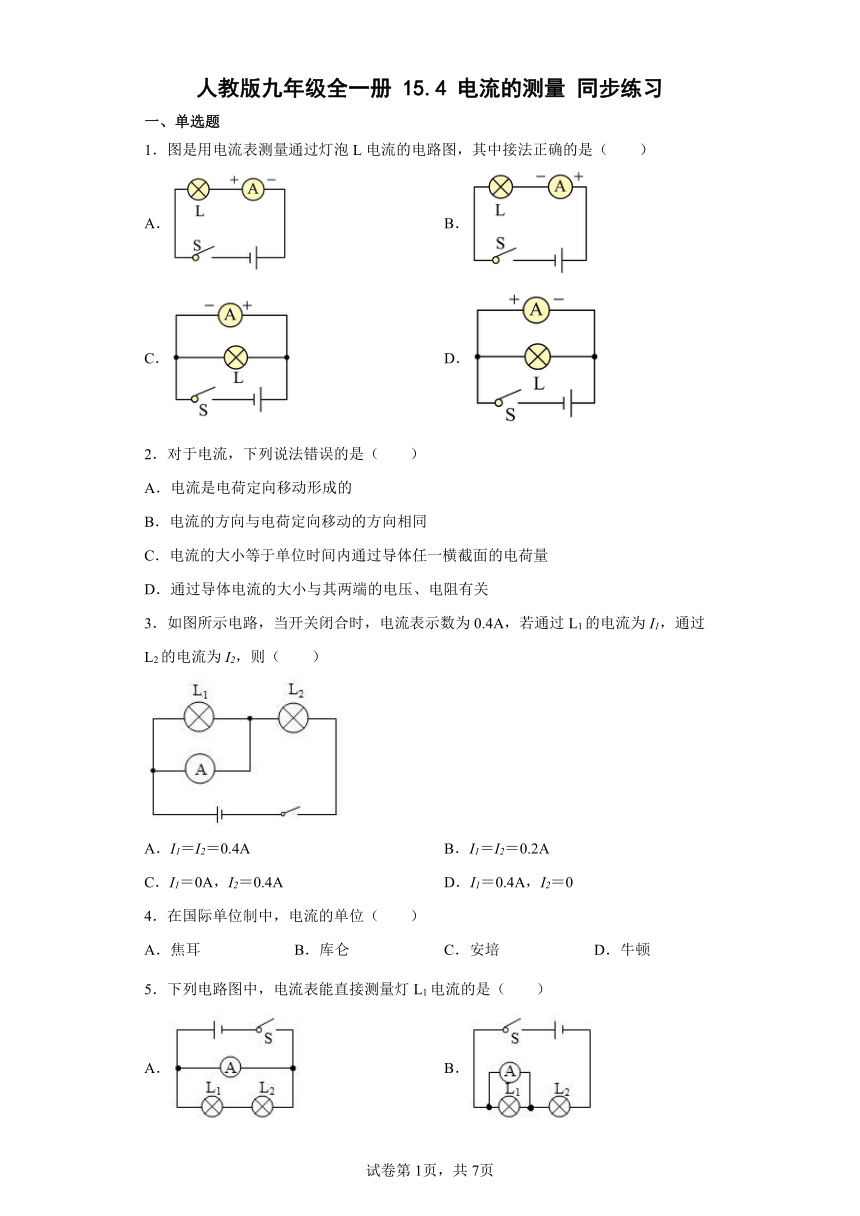

1．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）
A． B．
C． D．
2．对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
3．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（　　）
A．I1＝I2＝0.4A B．I1＝I2＝0.2A
C．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝0
4．在国际单位制中，电流的单位（　　）
A．焦耳 B．库仑 C．安培 D．牛顿
5．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．

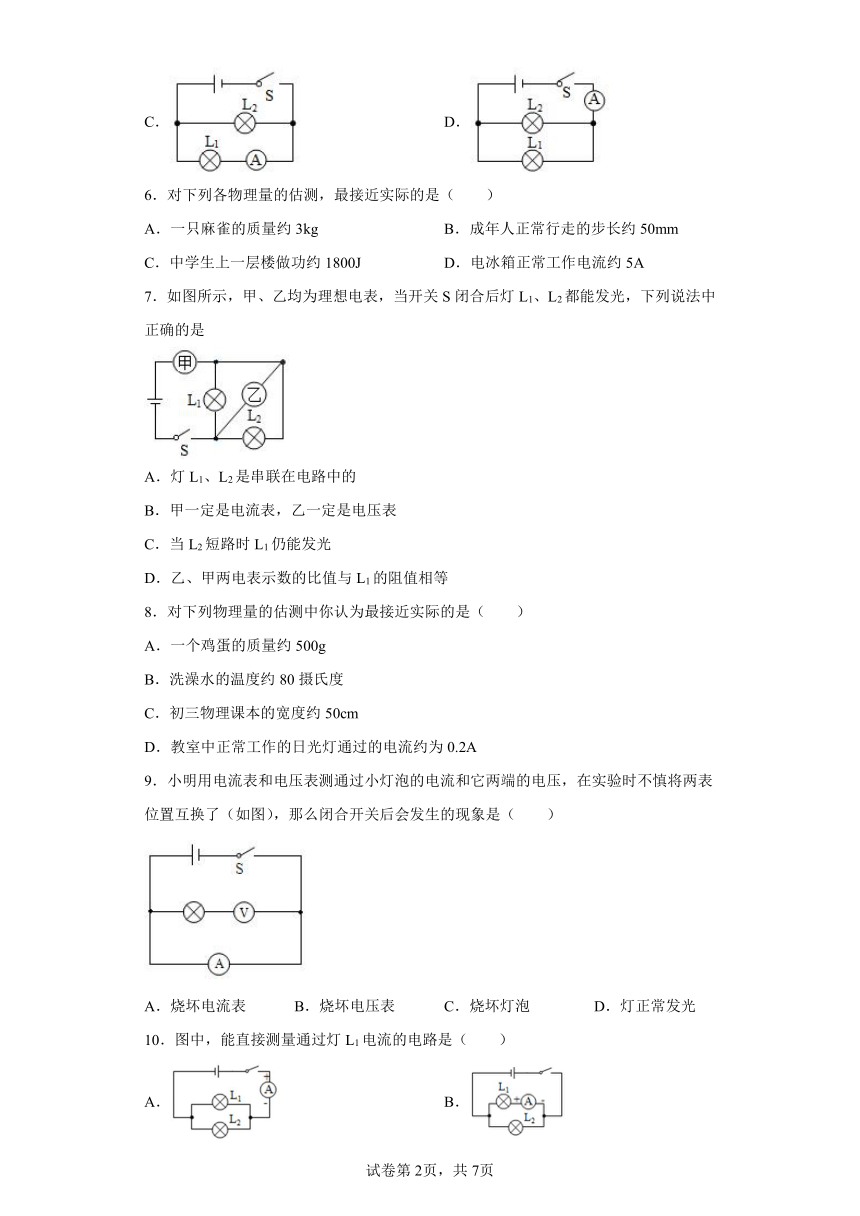

6．对下列各物理量的估测，最接近实际的是（　　）
A．一只麻雀的质量约3kg B．成年人正常行走的步长约50mm
C．中学生上一层楼做功约1800J D．电冰箱正常工作电流约5A
7．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
8．对下列物理量的估测中你认为最接近实际的是（　　）
A．一个鸡蛋的质量约500g
B．洗澡水的温度约80摄氏度
C．初三物理课本的宽度约50cm
D．教室中正常工作的日光灯通过的电流约为0.2A
9．小明用电流表和电压表测通过小灯泡的电流和它两端的电压，在实验时不慎将两表位置互换了（如图），那么闭合开关后会发生的现象是（　　）
A．烧坏电流表 B．烧坏电压表 C．烧坏灯泡 D．灯正常发光
10．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．

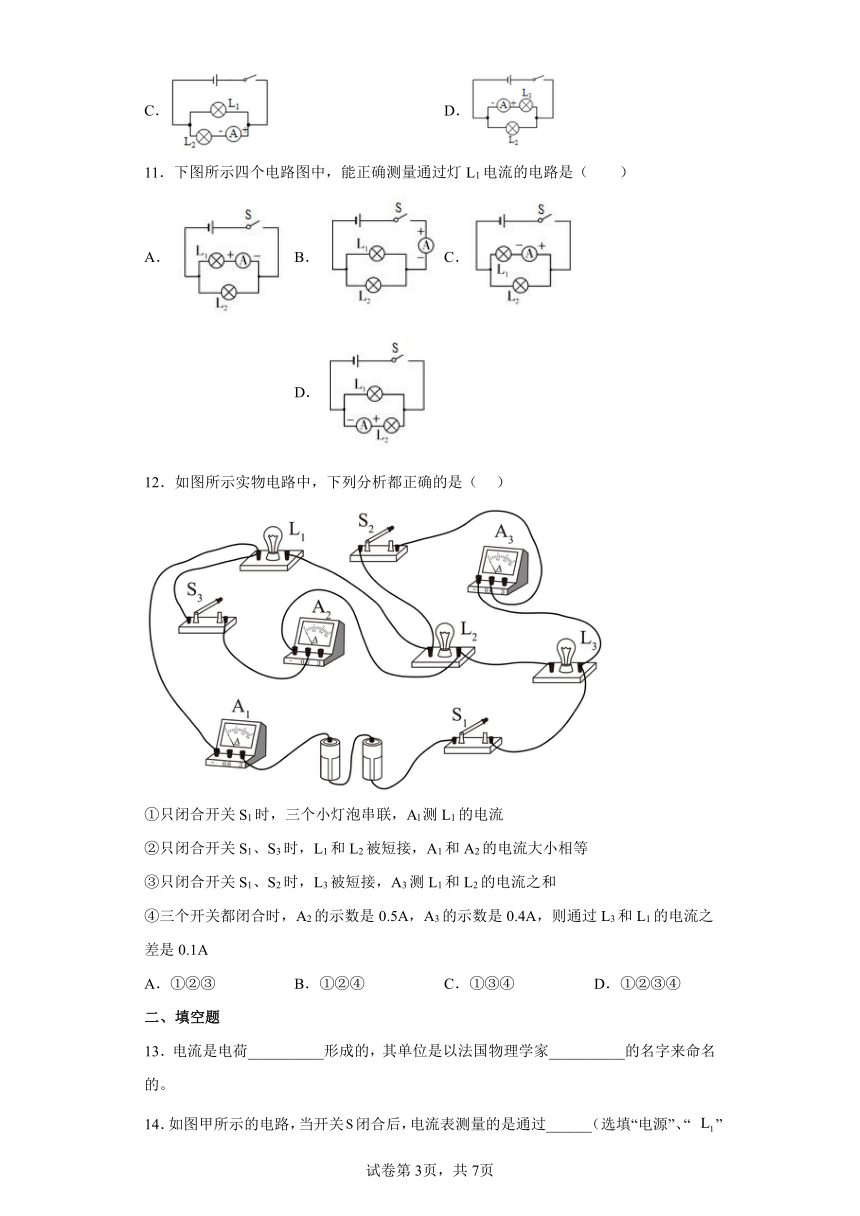

11．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
12．如图所示实物电路中，下列分析都正确的是（ ）
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流
②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等
③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和
④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A
A．①②③ B．①②④ C．①③④ D．①②③④
二、填空题
13．电流是电荷__________形成的，其单位是以法国物理学家__________的名字来命名的。

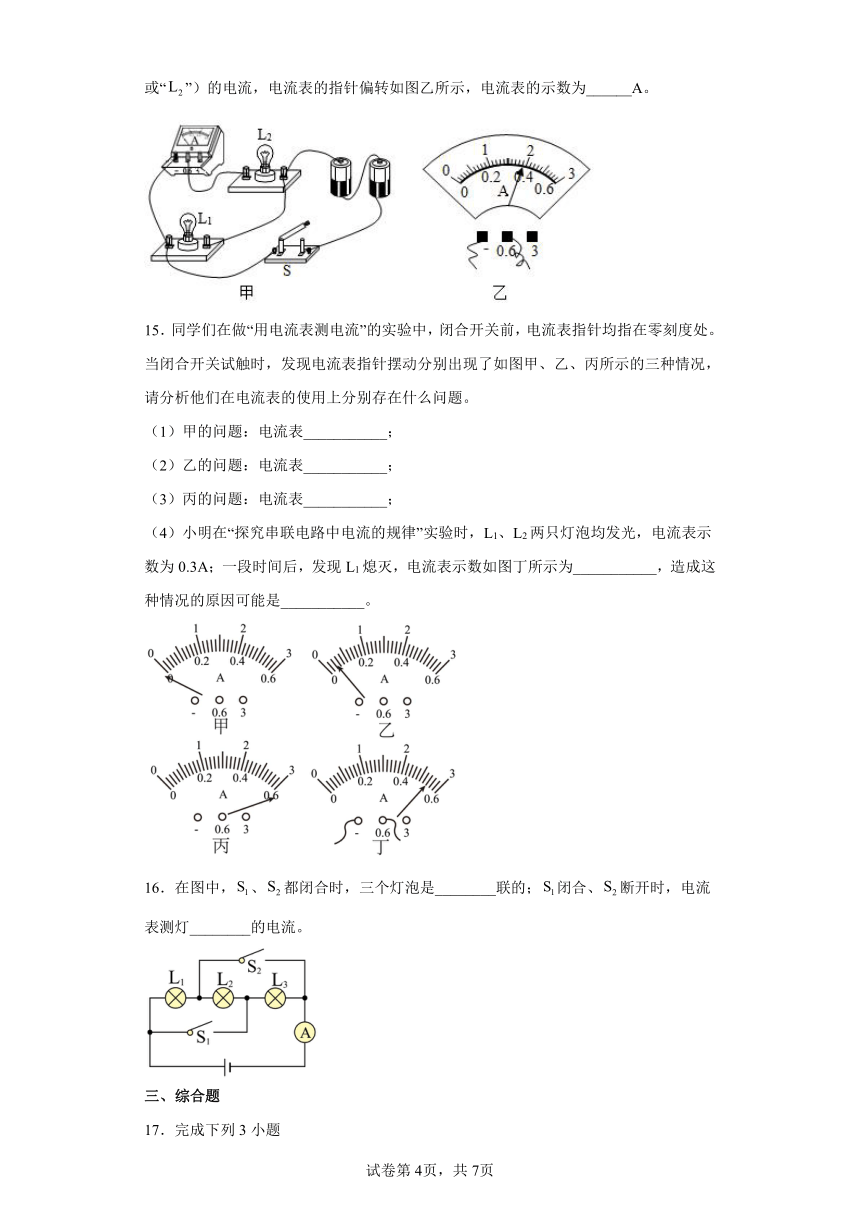

14．如图甲所示的电路，当开关闭合后，电流表测量的是通过______（选填“电源”、“ ”或“”）的电流，电流表的指针偏转如图乙所示，电流表的示数为______A。
15．同学们在做“用电流表测电流”的实验中，闭合开关前，电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。
（1）甲的问题：电流表___________；
（2）乙的问题：电流表___________；
（3）丙的问题：电流表___________；
（4）小明在“探究串联电路中电流的规律”实验时，L1、L2两只灯泡均发光，电流表示数为0.3A；一段时间后，发现L1熄灭，电流表示数如图丁所示为___________，造成这种情况的原因可能是___________。
16．在图中，、都闭合时，三个灯泡是________联的；闭合、断开时，电流表测灯________的电流。
三、综合题
17．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
18．趋肤效应
当导体中有交流电通过时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大（电流密度大小等于通过导体单位面积的电流大小），导体内部的电流较小，结果使导体的电阻增加，使它的损耗功率也增加，这一现象称为趋肤效应。且交流电频率越高，这种现象越明显，当交流电频率达到一定程度时，导体中央的电流几乎为零；而导体中通过直流电时没有这种现象。
(1)电流密度的定义方法和下列选项中_____________物理量的定义方法不同；
A．功 B．功率 C．热值 D．比热容
(2)趋肤效应使得导体的电阻随着交流电的频率增加而增大，相当于改变了导体的__________（横截面积/长度）；
(3)如图甲所示装置，两支在底部中央打有小孔的圆形铁筒；两根与筒高度相同，横截面较小的铁质圆杆，可固定在铁筒内底部：固定支架用于固定铁筒及铁杆；两个插头连接电源；两个完全相同的小灯泡连接方式如图乙所示；
a．固定支架两个插头应选用___________材料制作；（选填“导体”或“绝缘体”）
b．当插头接交流电源时，两个灯泡的亮度关系是：________。（选填“一样亮”、“A比B亮”或“B比A亮”）
19．根据图甲所示电路图，若开关K闭合后通过电流表A1的电流为0.9A，通过灯L1的电流为0.2A．
（1）将图乙中的各元件按电路图连接起来（要求导线不能交叉）．
( )
（2）电流表A2的示数应是 _____ A．
（3）请在图丙A2的表盘上标出指针位置及所用的接线柱．
( )
20．如图甲所示，用电流表测电流．
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
21．开关控制_______，电流表A1 测____的电流，电流表A2 测______的电流．再画出电路图________．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．电流表与灯泡串联，但正负接线柱接反，故A错误；
B．电流表与灯泡串联，正负接线柱接法正确，故B正确；
C．电流表与灯泡并联，会导致灯泡被短路，灯泡不亮，故C错误；
D．电流表与灯泡并联，会导致灯泡被短路且电流表正负接线柱接反，故D错误。
故选B。
2．B
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
3．C
【详解】
当开关闭合时，电流表与灯L1并联，即灯L1被电流表短路，通过L1的电流为
I1=0
此时电路为L2的简单电路，电流表测L2的电流，电流表示数为0.4A，即通过L2的电流为
I2＝0.4A
故ABD不符合题意，C符合题意。
故选C。
4．C
【详解】
A．一切功和能的单位都是焦耳，故A不符合题意；
B．电荷量的单位是库仑，故B不符合题意；
C．安培是著名的物理学家，为纪念其在电学方面的伟大贡献，把电流的单位用安培来表示，故C符合题意；
D．牛顿是著名物理学家，也是经典力学的奠基，为纪念其在力学方面的伟大贡献，将力的单位为N来表示，故D不符合题意。
故选C。
5．C
【详解】
A．电流表并联在电源的两端，将电源短路，不符合题意；
B．电流表与L1并联在电路中，L1被短路，不符合题意；
C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；
D．电流表串联在干路，测的是干路电流，不符合题意。
故选C。
6．C
【详解】
A．一只麻雀的质量约为50g，即0.05kg，故A不符合题意；
B．成年人正常行走的步长约70cm，故B不符合题意；
C．中学生的重力约500N，一层楼的高度约3.5m，则上一层楼做功为
接近1800J，故C符合题意；
D．电冰箱正常工作电流约0.5A，故D不符合题意。
故选C。
7．B
【详解】
AB．由图知道，开关S闭合后，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡L2回负极，另一支经电流表甲、灯L1回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确；
C．因为甲是电流表，当L2短路时，发生电源短路，L1不能发光，故C错误；
D．乙是电压表，测量L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故D错误．
8．D
【详解】
A．一个鸡蛋的质量约为50g，故A不符合实际，不符合题意；
B．洗澡水的温度略高于正常体温约45摄氏度，故B不符合实际，不符合题意；
C．初三物理课本的宽度约为18cm，故C不符合实际，不符合题意；
D．日光灯正常工作的电流约为0.2A，故D符合实际，符合题意。
故选D。
9．A
【详解】
将图中两表的位置互换，即电压表与灯泡串联后再与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，则电路发生电源短路，电流过大将电流表烧坏；而电压表和灯泡都被电流表短路，没有电流通过，所以电压表和灯泡都不会被烧坏，故A符合题意，BCD不符合题意。
故选A。
10．D
【详解】
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
11．C
【详解】
A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不合题意；
B．如图，两个灯泡并联，电流表测量通过干路的电流，故B不合题意；
C．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱连接正确，故C合题意；
D．如图，两个灯泡并联，电流表测量通过灯L2的电流，故D不合题意。
故选C。
12．B
【详解】
题中实物图对应电路图如下所示：
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流，也即电路中电流，故①正确；
②只闭合开关S1、S3时，L1和L2被短接，A1和A2都串联在电路中，通过它们的电流大小相等，故②正确；
③只闭合开关S1、S2时，L2和L3被短接，A3测L1的电流，故③错误；
④三个开关都闭合时，三个灯并联，A2测通过L2、L3的总电流，A3测通过L1、L2的总电流，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A，故④正确。
故选B。
13． 定向移动 安培
【详解】
[1][2]电荷定向移动形成电流，电流的单位是安培，是以法国物理学家安培的名字来命名的。
14． 0.38
【详解】
[1]如图，电路中两灯并联，电流表串联在灯所以支路中，所以电流表测通过灯的电流。
[2] 如图，电流表选择0~0.6量程，分度值为0.02A，示数为0.38A。
15． 电流表的正负接线柱接反了 所选的量程太大 所选的量程太小 0.54A 灯L1发生了短路
【详解】
（1）[1]甲图中的指针反转，说明出现的问题是电流表的正负接线柱接反了。
（2）[2]乙图中的指针偏转角度太小，说明出现的问题是电流表所选量程太大了。
（3）[3]丙图中的指针偏转角度太大，说明出现的问题是电流表所选量程太小了。
（4）[4]由图丁可知，电流表所选的量程是0~0.6A，每一小格是0.02A，根据指针的位置，可知电流表示数是0.54A。
[5]一段时间后，发现L1熄灭，且电流表仍有示数，可知不是开路，因此时电流表示数变大，即电路中电流变大，故可知是灯L1发生了短路。
16． 并
【详解】
[1]、都闭合时，电流分别流入三个灯泡，有三条路径，是并联的。
[2]闭合、断开时，L1和L2被短路，只有L3接入电路，使用电流表测通过L3的电流。
17． 并联 0.52 0.26
【详解】
（1）①用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联．
②由图乙知道，电流表的量程是0.6A，每一个小格的示数是0.02A，所以，电流表的读数是0.52A；若两灯串联，由串联电路的特点可判断通过灯L1 的电流是0.52A；若两灯并联，则由并联电路的特点知道，通过L1的电流为总电流的一半，即通过灯泡L1 的电流也可能是0.26A；
（2）要探究并联电路干路电流是否等于各支路电流之和，应将两灯泡并联，三个电流表分别测量两干路和支路电流，所以需通过改动L2 与负极相连的导线，即导线3接错了，需要将负极与灯泡L2 相连的导线改接左下电流表的负接线柱，正确的电路图如下：
（3）根据题意知道，两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，所以，两个副裁判对应的开关乙和丙需要并联后，再与主裁判对应的开关甲串联，如下图：
【点睛】
本题是一道综合题，考查的是串并联电路的判断、电流表的读数和实物图的连接及电路的设计等知识点，有一定的难度．
18． A 横截面积 绝缘体 B比A亮
【详解】
(1)[1]电流密度大小等于通过导体单位面积的电流大小；功率是指物体在单位时间内所做的功的多少；热值表示单位质量（或体积）的燃料完全燃烧时所放出的热量；一定质量的物质在温度升高时，所吸收的热量与该物质的质量和升高的温度乘积之比称作这种物质的比热容；功的大小等于力与物体在力的方向上通过的距离的乘积，定义方法不同，故A符合题意。
(2)[2]趋肤效应使得导体的电阻随着交流电的频率增加而增大，而电流密度大小等于通过导体单位面积的电流大小，故相当于改变了导体的横截面积。
(3)[3][4]固定支架连接两个插头，应选用绝缘体材料制作；当插头接交流电源时，由趋肤效应导体内部的电流较小、导体的电阻增加可知，B灯泡比A灯泡亮。
19． 0.7
【详解】
（1）（2）由电路图可知，两灯并联，电流表A1测干路中的电流，电流表A2测L2支路的电流，
根据题意可知，通过电流表A1的电流为0.9A，所以电流表A1选择0～3A的量程，
因为并联电路中，干路电流等于各支路电流之和，
所以通过灯L2的电流为0.9A﹣0.2A＝0.7A，则电流表A2选择0～3A的量程；
从电源正极依次串联电流表A1、电流表A2、灯泡L2以及开关K回到电源负极，然后将灯泡L1并联在电流表A2和灯泡L2两端，如下图所示：
（3）电流表A2选择0～3A的量程，分度值为0.1A，示数为0.7A，如下图所示：
20．(1)测L1的电流；0.5A；(2)M接“3” N接“一”， L2； 0.4A
【详解】
（1）将线头M、N都接到电流表为“0．6”接线柱上时，L1灯的电流通过电流表，而L2灯的电流不经过电流表，所以电流表测的是L1灯的电流，因为电流表接0.6A的接线柱，电流为：0.5A．
（2）选根据丙图判断，因为要电流最大，所以丙读数一定大于0.5A，那么可以肯定电流表接的0-3A的量程，读数为：0.9A；
使电流表的示数最大，只能是让电流接在干路上，两个灯的电流都通过电流表，所以将线头N接电流表的负接线柱，M接电流表的3A接线柱；
两次电流表示数相减，即并联电路的干路电流减去一个支路电流应该等于另一个支路的电流，又因为第一次测量的是L1的电流，所以相减的差为L2的电流，即：．
答案：（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
点睛：考查并联电路的电流特征和电流表的使用，关键是看懂实物图和如何连接实物图，相比电路图，实物图更不容易看懂，最大的不同：实物图的分支出现在接线柱，而电路图是在导线中间出现分支的，要多练习，注意总结特点．
21． L1L2 L1 L1L2
电流表和用电器串联，测量通过用电器的电流，由实物电路中电流的流向，判断开关、电流表的位置及控制对象，并据此画出电路图．
【详解】
由图可知，L1、L2并联，开关位于干路，开关同时控制L1、L2，电流表A1位于L1支路，测L1的电流，A2位于干路，测干路中的电流，画出对应的电路图，如图所示：
故答案为L1L2；L1；L1L2；如上图所示．
