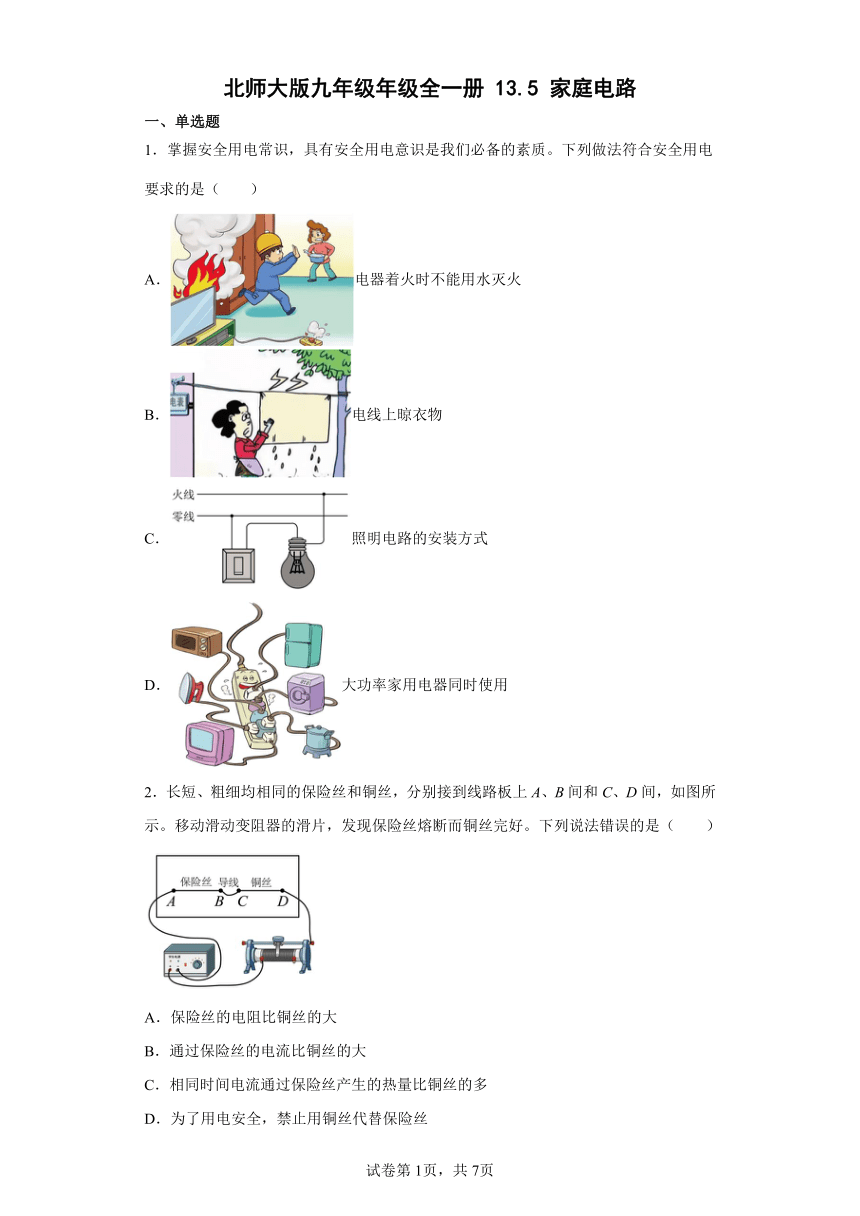

北师大版九年级年级全一册 13.5 家庭电路
一、单选题
1．掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（ ）
A．电器着火时不能用水灭火
B．电线上晾衣物
C．照明电路的安装方式
D．大功率家用电器同时使用
2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（　　）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．相同时间电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
3．关于家庭电路，下列说法中错误的是（　　）
A．应将控制用电器的开关接在火线上 B．熔丝熔断一定是电路中某处发生短路
C．螺丝口灯座的螺旋套，只准接在零线上 D．有金属外壳的家用电器，其插座应安装接地线
4．如图甲所示家庭电路中，保险丝断了，电工师傅在保险丝两端并联上一个灯泡L0，如图乙所示按下面的顺序进行检测：①只闭合S1，灯L1、L0微亮；②断开S1，闭合S2，灯L2不亮、L0亮；若电路中只有一处故障，则是（　　）
A．灯L2短路 B．灯L1所在支路断路
C．c、d两点间断路 D．c点左侧的零线断路
5．新冠疫情暴发以来，负压救护车因其作用突出，被称作“生命的摆渡车”。工作时将车内空气通入特制的电热丝容器进行高温消毒后排出，以避免更多的人交叉感染。车上配备了呼吸机、心电监护仪等设备。关于救护车中的电现象，下列说法错误的是（　　）
A．仪器设备后的散热孔是为了散发由于电流热效应而产生的热量
B．仪器通电后，导线中的电子经电源负极、仪器、电源正极做定向移动形成电流
C．高温消毒使用的电热丝应该选择电阻较大、熔点较低的材料来制成
D．呼吸机、心电监护仪并联，使用三孔插座可以避免仪器外壳带电时发生触电危险
6．关于家庭电路，下列说法中正确的是（　　）
A．我国家庭电路的电压为110V
B．家庭电路中，同时工作的用电器越多，总电阻越小
C．家庭电路中总电流过大，空气开关跳闸，一定是发生了短路
D．教室里的两个日光灯同时亮，同时熄灭，它们是串联的
7．关于家庭电路和安全用电，下列说法中错误的是（　　）
A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压
B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地
C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏
D．漏电保护器可在电流过大时自动切断电路
8．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（ ）
A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
9．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（ ）
A．洗衣机只能在 220V 的电压下工作
B．洗衣机正常工作时，10s 内会产生 1500J 的热量
C．洗衣机的核心装置是电动机，它的工作原理是电磁感应现象
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
10．用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）
A． B．
C． D．
二、填空题
11．我国家庭生活用电电压是 _____V，一般说来，家用电器的连接方式是 _____联（选填“串”或“并”）。
12．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
13．我国家庭电路的电压是___________伏，电冰箱是___________（选填“串联”或“并联）连接在电路中的；科学家___________通过实验得出：对于某导体来说，通过它的电流与它两端的电压成正比。
14．如图是家庭电路组成的示意图。其中的双孔插座和电灯在电路中的连接方式是___________（选填“串联”或“并联”）的；三孔插座是专为带有金属外壳的家用电器设计的，它的电路元件符号是___________。
15．如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人用手接触电路中的A点___________（会/不会）触电。
三、综合题
16．请根据上述阅读材料，回答下列各题：
漏电保护器
自从人类大量使用电器以来，电给我们带来很多方便，但同时也可能给人带来灭顶之灾。大量经验表明，不高于36V的电压一般对人体是安全的，称为安全电压。而我国家庭电路的电压是220V，工厂和工地的动力电路电压是380V，高压输电线路的电压可达500kV，都远远高于安全电压。因此，为了使人们能够安全地利用电能，尽量避免不必要的损失，诞生了各式各样的保护装置。
漏电保护器就是其中的一类，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命的设备，它在反应触电和漏电保护方面的灵敏度高且反应动作迅速，这是其他保护装置，如保险丝、自动开关等无法比拟的。漏电保护器的种类繁多，按其保护功能和用途进行分类，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护开关（如图所示）被接入家庭电路的主干路中，零线和火线同时从漏电保护开关内部穿过，推上开关后，当电路处于正常工作状态时，零线和火线中的电流一样大，漏电保护开关感觉不到电流，开关保持接通状态。若电路或用电器的绝缘皮受损导致火线外露，就可能发生漏电的情况，当漏电电流大于人体的安全电流（一般设定为是30mA）时，将导致漏电保护开关内部零线中的电流小于火线中的电流，其内部的电磁铁就会在0.1s内使开关“跳闸”，切断电路，从而起到保护作用。
漏电保护器在低压供电系统中的应用，可以大幅度提高供电系统运行的安全性，对进一步保证人身和用电设备的安全具有极为重要的作用。
（1）漏电保护器具有______的特点，可以有效地保护人身和用电设备的安全；
（2）下列哪些情形会使漏电保护开关“跳闸”，切断电路？( )
A．电路的总功率过大
B．电冰箱中的火线碰到了地线
C．导线的绝缘皮破损
D．站在地面上的人触碰到了裸露的火线
（3）小阳在拔出插座上的插头时不小心触电了，假设他的电阻为5000Ω，请通过计算说明漏电保护开关（如图所示）能否起到保护作用______。
17．小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯插在床边墙壁的插座上．晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来．小明很好奇，亲自去卫生问打开“浴霸”的灯，发现他床头的灯又熄灭了．关闭“浴霸”的灯，床头的灯又亮了．小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座（床头灯）的电路图，并应用所学知识分析产生这一“奇怪现象”的原因．
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图．
18．如图甲所示是小明常用的一个插线板．他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压。
（1）根据上述现象，你认为插线板的指示灯和插孔的连接方式是_________________。
（2）请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通。
( )
19．阅读短文，回答问题：
一炎热的夏天，小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了 ， 正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了。小明在爸爸的帮助下检查电路并修好了，之后在电脑上看到了一篇文章：我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在 3000 多年以前的殷商时期，甲骨文中就有了“雷”、“电” 的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的 “电”字。
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确： “雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电 ”。
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用 。《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”。
在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放 电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声 ”。
（1）“阴阳相博为雷,激扬为电”中的“阴”指负电荷,“阳”指正电荷,云层带电是因为云层与空气摩擦使________________ 发生转移,这种现象叫____________；
（2）“电火烧塔下佛面”是因为佛面的金属膜属于________________，强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也”是因为窗户为木制，木头属于______________，所以仍保持原样；
（3）结合材料“小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了，正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了”说明：多个大功率用电器同时使用可导致电流过大原因。________________
温馨提示：解题过程中有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合题意；
B．湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合题意；
C．在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合题意；
D．很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合题意。
故选A。
2．B
【详解】
A．保险丝是使用的导电性能较差的铅锑合金材料，长短、粗细均相同的保险丝和铜丝，保险丝的电阻大，故A正确，不符合题意；
B．保险丝和铜丝是串联在电路中，根据串联电路电流处处相等可知，通过保险丝的电流和铜丝的电流一样大，故B错误，符合题意；
C．根据焦耳定律可知，通过保险丝和铜丝的电流相等，保险丝的电阻比铜丝大，则相同时间电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．因为铜丝与保险丝相比，在其他条件一定时，铜丝的电阻较小，在相同时间内发热较少，并且铜的熔点高，不容易熔断，所以为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
3．B
【详解】
A.应将控制用电器的开关接在火线和用电器之间，开关断开时，用电器与电源断开，避免发生触电事故，故A正确，不符合题意；
B.熔丝熔断可能是电路中某处发生短路，也可能是用电器总功率过大，故B错误，符合题意；
C.螺丝口灯座的螺旋套只准接在零线上，灯座的尾端接在火线上，避免安装灯泡时手接触火线发生触电事故，故C正确，不符合题意；
D.有金属外壳的家用电器，其插座应安装接地线，避免用电器金属外壳带电发生触电事故，故D正确，不符合题意。
故选B。
4．A
【详解】
BD．图甲中保险丝断了，电工师傅在保险丝两端并联上一个灯泡L0（如图乙）；只闭合S1，L0、L1串联，且灯L1、L0微亮，说明电路为通路，即火线→L0→a→S1→L1→c以及c点左侧的零线都没有开路，两灯微亮的原因是两灯分得的电压均小于220V，故BD不符合题意；
AC．断开S1，闭合S2，L0和L2串联，L0能够发光，说明电路为通路，即火线→L0→a→b→S2→L2→d→c以及c点左侧的零线都没有断路；而L2不亮，说明灯L2短路了，故A符合题意，C不符合题意。
故选A。
5．C
【详解】
A．仪器设备后的散热孔是为了散发由于电流热效应而产生的热量，避免温度过高损坏仪器设备，故A正确，不符合题意；
B．仪器通电后，在电源外部电流从电源的正极出发，经用电器回到负极。而导线中的电子定向移动方向与电流方向相反，故电子经电源负极、仪器、电源正极做定向移动形成电流，故B正确，不符合题意；
C．高温消毒使用的电热丝应该选择电阻较小、熔点较高的材料制成，若选择铅锑合金则较容易在电流增大时熔断，影响使用，故C错误，符合题意；
D．呼吸机、心电监护仪并联，工作时互不影响；使用三孔插座可以避免仪器外壳带电时发生触电危险，故D正确，不符合题意。
故选C。
6．B
【详解】
A．我国家庭电路的电压为220V，故A错误；
B．家庭电路中，用电器是并联的，根据并联电路电阻特点可知，同时工作的用电器越多，总电阻越小，故B正确；
C．家庭电路中总电流过大，可能是由于电路中用电器的总功率过大或短路引起的，故C错误；
D．教室里的两个日光灯同时亮，同时熄灭，但是它们的工作互不影响，所以它们是并联的，故D错误。
故选B。
7．D
【详解】
A．家庭电路的两根导线，火线和零线之间的电压是220V，零线与大地之间的电压为0V，故A正确，不符合题意；
B．三脚插头中稍长些的插脚是把用电器的外壳与大地相连接，插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线，确保安全，故B正确，不符合题意；
C．在一个普通插线板上长时间同时使用多个大功率用电器，导致电流过大，会造成插线板电流过大被烧坏，故C正确，不符合题意；
D．漏电保护器一般是在电路发生漏电现象时才会自动切断电路，而电路中电流过大时不会自动切断电路，故D错误，符合题意。
故选D。
8．D
【详解】
A．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据可知，输电线的发热功率变大，故D正确。
故选D。
9．D
【详解】
A．该洗衣机在额定电压下正常工作，洗衣机可以在一定的电压范围内可以工作，故A错误；
B．洗衣机的主体是电动机，电动机工作时将电能主要转化为机械能，还有一少部分内能:洗衣机正常工作10s消耗的电能
所以产生的热量远远小于1500J，故B错误；
C．洗衣机的核心装置是电动机，它的工作原理是电流在磁场中受力的作用，故C错误；
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，预防触电事故发生，保险丝不会熔断， D正确。
故选D。
10．C
【详解】
A．指示灯因断路不亮，电灯照常发亮，说明指示灯和电灯是独立工作的，指示灯和电灯是并联的，故A不符合题意；
B．若开关闭合，火线与零线不经用电器直接连接，将出现短路，故B不符合题意；
C．开关可以控制指示灯，也可以控制电灯，当指示灯坏了时，灯泡仍然可以独立工作，还满足闭合开关，两灯都亮，断开开关，两灯都灭，故C符合题意；
D．开关只能控制电灯，不能控制指示灯，不满足闭合开关，两灯都亮，断开开关，两灯都灭，故D不符合题意。
故选C。
11． 220 并
【详解】
[1]世界各国生活用电电压不完全相同，我国家庭生活用电电压是220V。
[2]并联电路各支路可独立工作、互不影响，一般说来，家用电器的连接方式是并联。
12． 总功率 最大工作电流
【详解】
[1]电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。电路的总功率等于各用电器的功率之和，在家里用电饭锅煮饭、看着电视， 又用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸的原因是用电器的总功率过大。
[2]由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最大工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。
13． 220 并联 欧姆
【详解】
[1]由常见的电压可知，我国家庭电路电压为220V。
[2]家庭电路中各个用电器是互不影响的，它们是并联的，所以电冰箱并联在电路中。
[3]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
14． 并联
家庭电路中各用电器是并联的。根据三孔插座元件的电路符号进行解答。
【详解】
[1]家庭电路中的用电器工作时互不影响，是并联的；所以双孔插座和电灯在电路中的连接方式是并联的。
[2]在电路图中，三孔插座的规定符号是。
【点睛】
此题主要考查了家庭电路的连接方式，知道家庭电路中各用电器是并联的，同时考查了三孔插座的电路图符号。
15．不会
【详解】
由题意知，灯丝完好，则闭合开关S后，灯泡发光，此时用手接触A点，不会触电，因为A点与零线间的电阻较小，而人体的电阻较大，电流直接由A流向零线，形成回路。
16． 灵敏度高且反应动作快速 BD 能
【详解】
（1）[1]漏电保护器在发生漏电时会自动切断电路，所以漏电保护器的特点是灵敏度高且反应动作快速。
（2）[2] A．电路的总功率过大，会导致电路中的电流过大，空气开关会跳闸保护电路，防止发生电路故障，故A不符合题意；
B．大功率电器的金属外壳接地线，为了防止发生触电事故，此时电冰箱中的火线碰到了地线，即家用电器的金属外壳带电，此时发生漏电，漏电保护器会切断电源，故B符合题意；
C．导线的绝缘皮破损，裸露的导线相接触会发生短路，空气开关会跳闸保护电路，故C不符合题意；
D．站在地面上的人触碰到了裸露的火线会发生触电，漏电保护器会切断电路，故D符合题意。
故选BD。
（3）[3]他的电阻为5000Ω，家庭电路的电压为220V，故根据欧姆定律可得，电路中的电流为
因为44mA>30mA 所以能起到保护作用。
17．(1) ；(2)
【详解】
(1)由题意可知，小明家的电路应是错误的；装修时的接法应如下左图所示，当“浴霸”的开关断开时，床头灯开关闭合时，床头灯与“浴霸”串联；因床头灯的额定功率小于“浴霸”的功率；故“浴霸”的电阻远小于床头灯的电阻，故“浴霸”灯的电功率将远小于床头机的功率，几乎不发光，而床头灯接近正常发光．而当两开关都闭合时，床头灯被短路，“浴霸”正常发光．(2)如果不想出现上述奇怪现象，床头灯的开关能正常控制，则应将床头灯浴霸并联，两开关分别控制两电器；两电路如图所示：
【点睛】
（1）正常电路中各用电器应是并联的，即各电器能独立工作互不影响；而小明家的情况应考虑电路接法上出现问题，当“浴霸”闭合时，床头灯应被短路；当“浴霸”断开时两灯应串联在电路中；则可知电路结构；（2）为使床头灯能正常工作，则应将两用电器并联在电路中．
18． 并联
【详解】
(1)[1]插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压。说明开关同时控制指示灯和插座，而且控制指示灯和插座互不影响，指示灯和插座是并联的；插线板的指示灯由开关进行控制，指示灯和开关之间是串联的；
(2)[2]插线板开关应该同时控制指示灯和插孔，指示灯和插孔应该并联，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左边接零线右边接火线；如图所示：
19． 电子； 摩擦起电； 导体； 绝缘体； 见解析
【详解】
(1)[1][2]云层带电是因为云层与空气摩擦使电子发生转移，这种现象叫摩擦起电。
(2)[3]金属膜善于导电，属于导体；
[4]窗户为木制，木头不善于导电，属于绝缘体。
(3)[5]家庭各用电器是并联的，同时使用的用电器越多总功率越大，根据P=UI知道，家庭电路电压为220V，总功率越大，总电流越大，所以多个大功率用电器同时使用可导致电流过大。
