第五章电能与能源的可持续发展 章节综合练（Word版含解析）

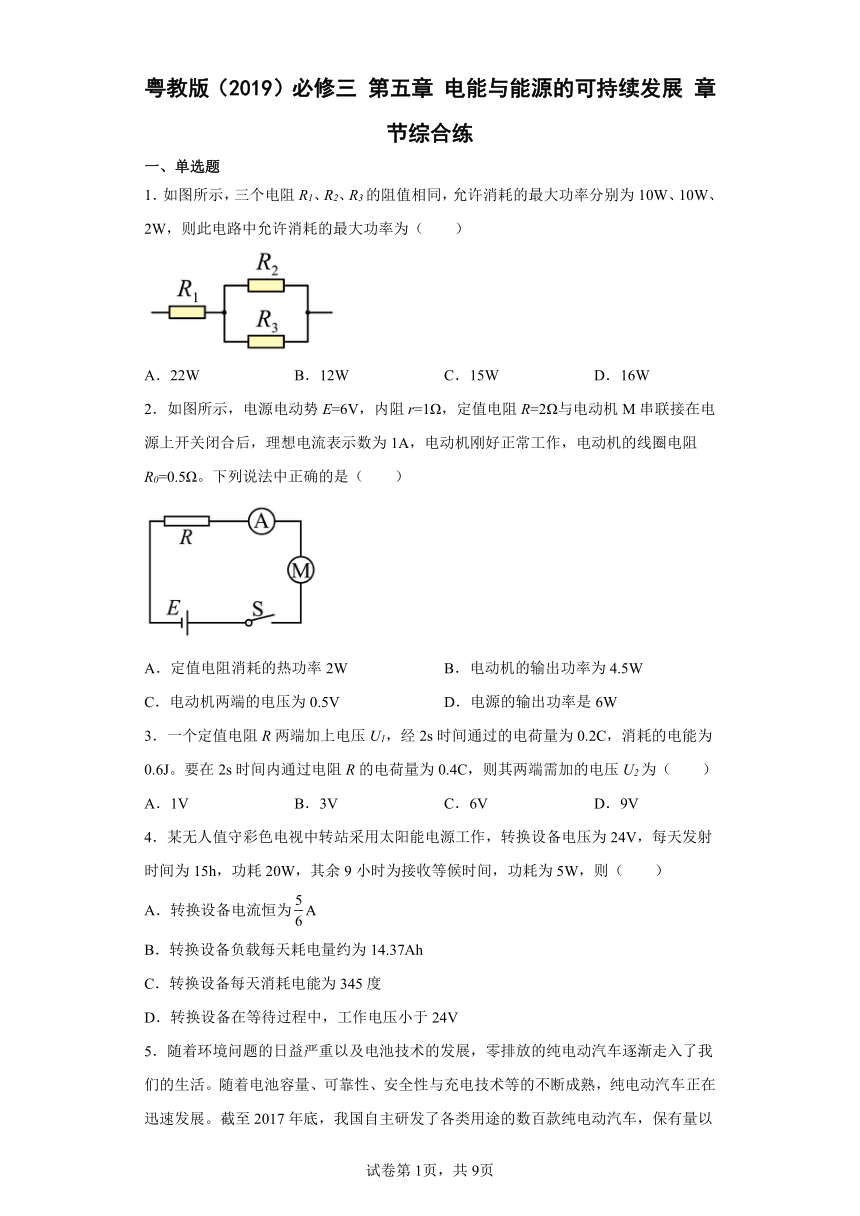

粤教版（2019）必修三 第五章 电能与能源的可持续发展 章节综合练
一、单选题
1．如图所示，三个电阻R1、R2、R3的阻值相同，允许消耗的最大功率分别为10W、10W、2W，则此电路中允许消耗的最大功率为（　　）
A．22W B．12W C．15W D．16W
2．如图所示，电源电动势E=6V，内阻r=1Ω，定值电阻R=2Ω与电动机M串联接在电源上开关闭合后，理想电流表示数为1A，电动机刚好正常工作，电动机的线圈电阻R0=0.5Ω。下列说法中正确的是（　　）
A．定值电阻消耗的热功率2W B．电动机的输出功率为4.5W
C．电动机两端的电压为0.5V D．电源的输出功率是6W
3．一个定值电阻R两端加上电压U1，经2s时间通过的电荷量为0.2C，消耗的电能为0.6J。要在2s时间内通过电阻R的电荷量为0.4C，则其两端需加的电压U2为（　　）
A．1V B．3V C．6V D．9V
4．某无人值守彩色电视中转站采用太阳能电源工作，转换设备电压为24V，每天发射时间为15h，功耗20W，其余9小时为接收等候时间，功耗为5W，则（　　）
A．转换设备电流恒为A
B．转换设备负载每天耗电量约为14.37Ah
C．转换设备每天消耗电能为345度
D．转换设备在等待过程中，工作电压小于24V

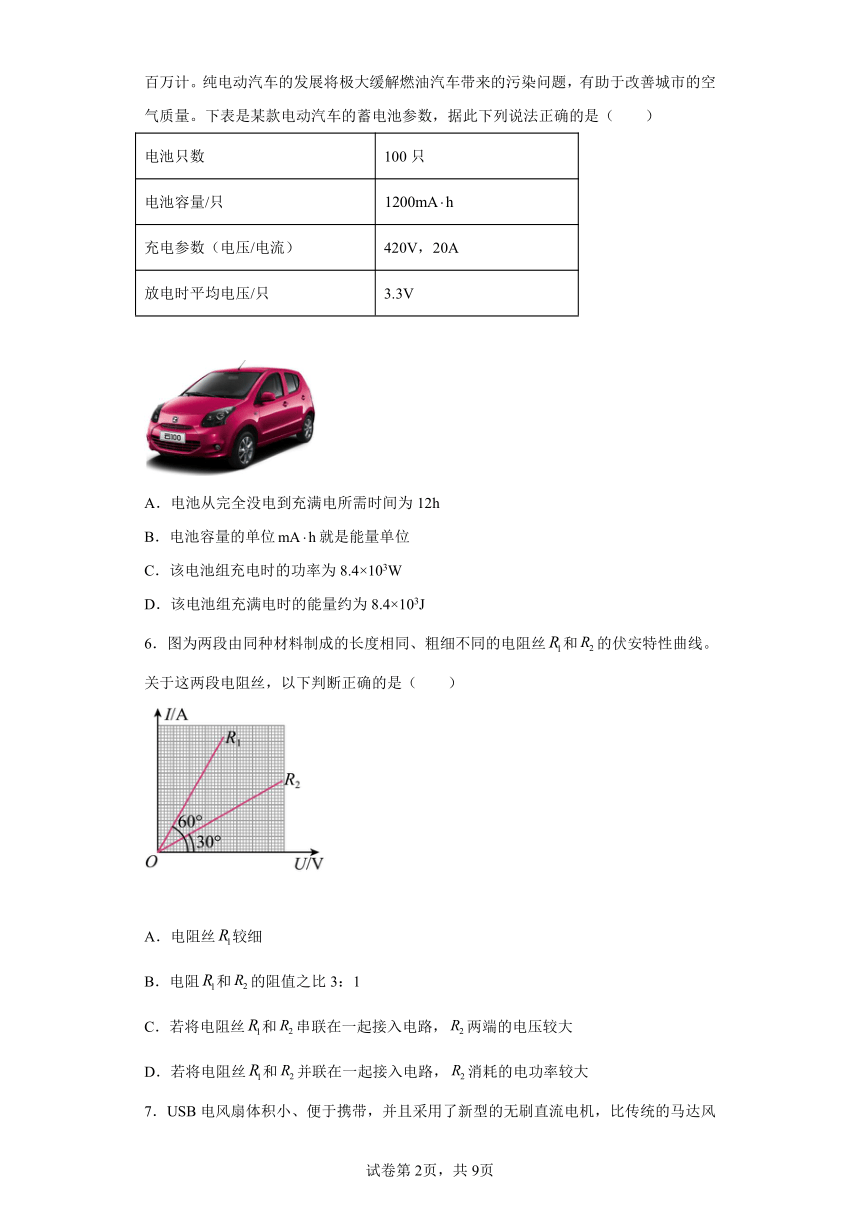

5．随着环境问题的日益严重以及电池技术的发展，零排放的纯电动汽车逐渐走入了我们的生活。随着电池容量、可靠性、安全性与充电技术等的不断成熟，纯电动汽车正在迅速发展。截至2017年底，我国自主研发了各类用途的数百款纯电动汽车，保有量以百万计。纯电动汽车的发展将极大缓解燃油汽车带来的污染问题，有助于改善城市的空气质量。下表是某款电动汽车的蓄电池参数，据此下列说法正确的是（　　）
电池只数 100只
电池容量/只
充电参数（电压/电流） 420V，20A
放电时平均电压/只 3.3V
A．电池从完全没电到充满电所需时间为12h
B．电池容量的单位就是能量单位
C．该电池组充电时的功率为8.4×103W
D．该电池组充满电时的能量约为8.4×103J
6．图为两段由同种材料制成的长度相同、粗细不同的电阻丝和的伏安特性曲线。关于这两段电阻丝，以下判断正确的是（　　）
A．电阻丝较细
B．电阻和的阻值之比3：1
C．若将电阻丝和串联在一起接入电路，两端的电压较大
D．若将电阻丝和并联在一起接入电路，消耗的电功率较大

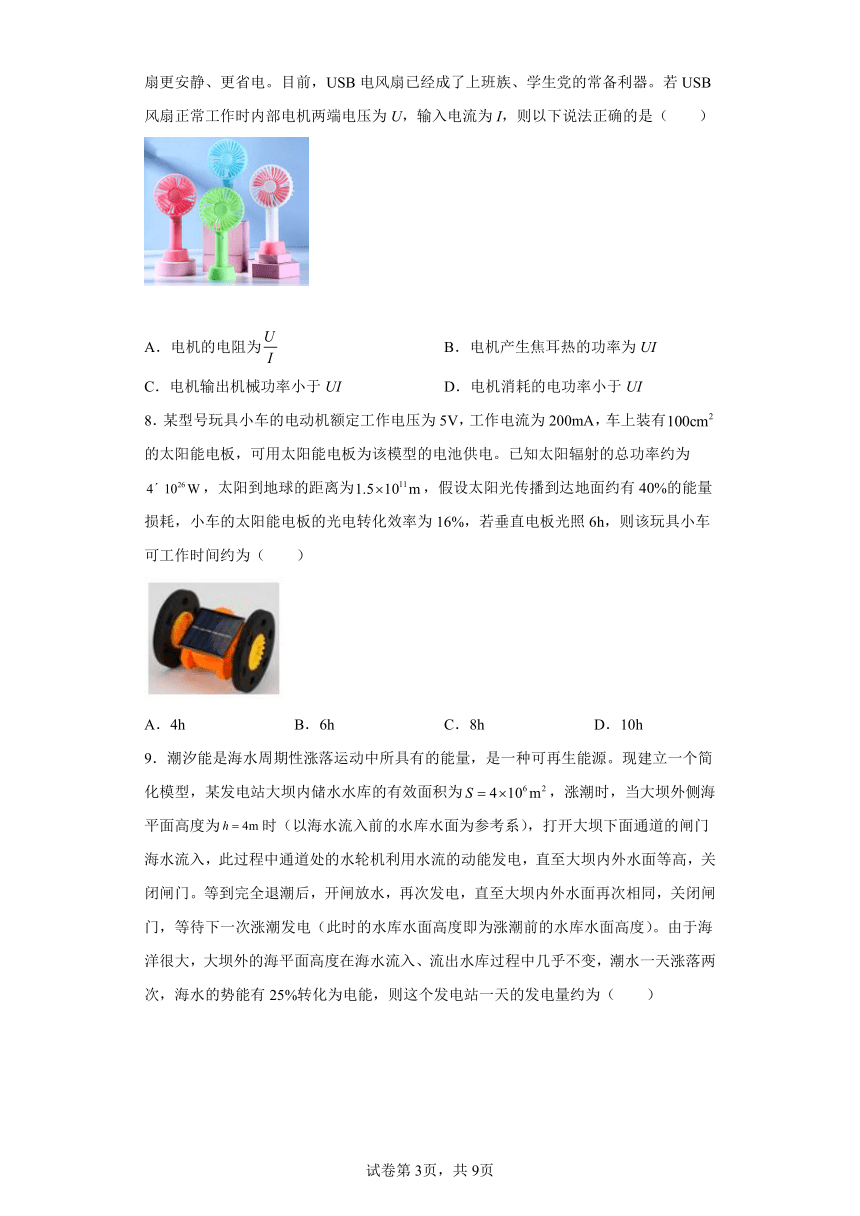

7．USB电风扇体积小、便于携带，并且采用了新型的无刷直流电机，比传统的马达风扇更安静、更省电。目前，USB电风扇已经成了上班族、学生党的常备利器。若USB风扇正常工作时内部电机两端电压为U，输入电流为I，则以下说法正确的是（　　）
A．电机的电阻为 B．电机产生焦耳热的功率为UI
C．电机输出机械功率小于UI D．电机消耗的电功率小于UI
8．某型号玩具小车的电动机额定工作电压为5V，工作电流为200mA，车上装有的太阳能电板，可用太阳能电板为该模型的电池供电。已知太阳辐射的总功率约为，太阳到地球的距离为，假设太阳光传播到达地面约有40%的能量损耗，小车的太阳能电板的光电转化效率为16%，若垂直电板光照6h，则该玩具小车可工作时间约为（　　）
A．4h B．6h C．8h D．10h

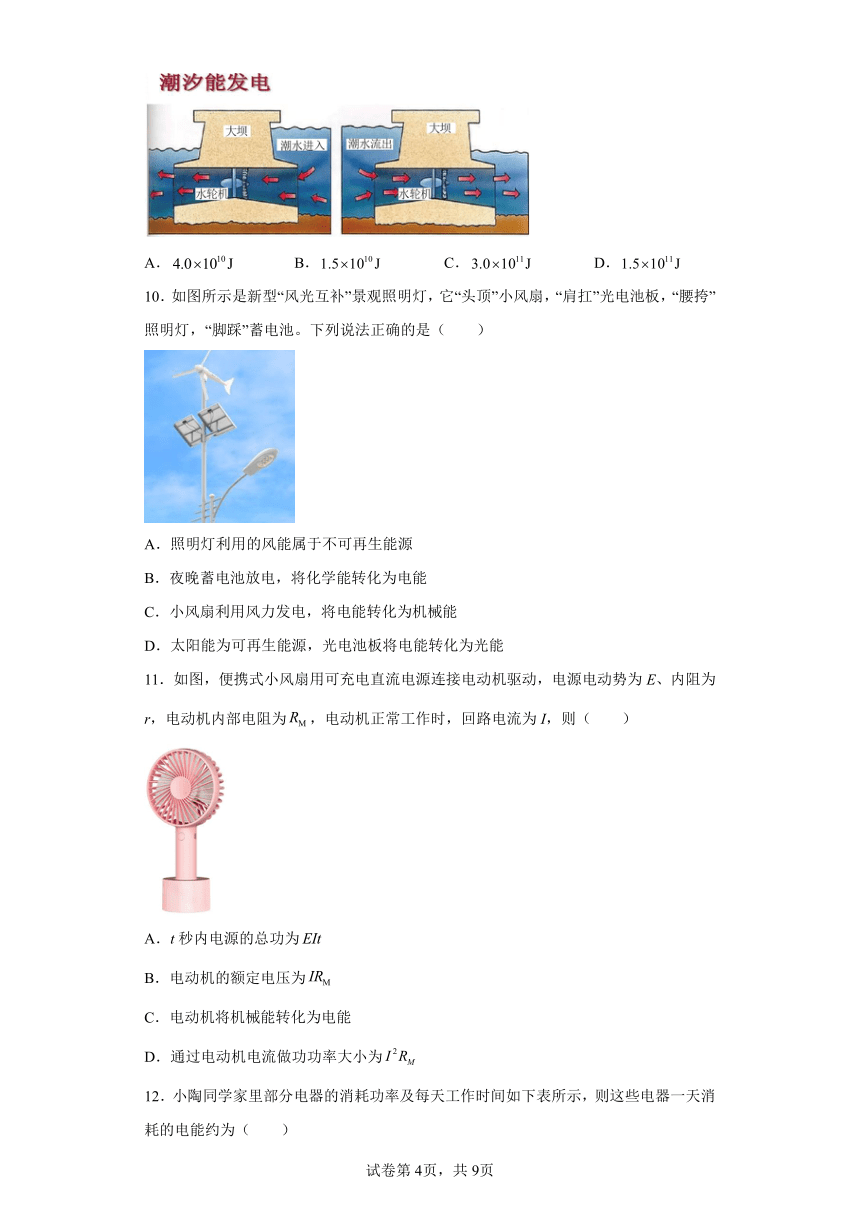

9．潮汐能是海水周期性涨落运动中所具有的能量，是一种可再生能源。现建立一个简化模型，某发电站大坝内储水水库的有效面积为，涨潮时，当大坝外侧海平面高度为时（以海水流入前的水库水面为参考系），打开大坝下面通道的闸门海水流入，此过程中通道处的水轮机利用水流的动能发电，直至大坝内外水面等高，关闭闸门。等到完全退潮后，开闸放水，再次发电，直至大坝内外水面再次相同，关闭闸门，等待下一次涨潮发电（此时的水库水面高度即为涨潮前的水库水面高度）。由于海洋很大，大坝外的海平面高度在海水流入、流出水库过程中几乎不变，潮水一天涨落两次，海水的势能有25%转化为电能，则这个发电站一天的发电量约为（　　）
A． B． C． D．
10．如图所示是新型“风光互补”景观照明灯，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列说法正确的是（　　）
A．照明灯利用的风能属于不可再生能源
B．夜晚蓄电池放电，将化学能转化为电能
C．小风扇利用风力发电，将电能转化为机械能
D．太阳能为可再生能源，光电池板将电能转化为光能
11．如图，便携式小风扇用可充电直流电源连接电动机驱动，电源电动势为E、内阻为r，电动机内部电阻为，电动机正常工作时，回路电流为I，则（　　）
A．t秒内电源的总功为
B．电动机的额定电压为
C．电动机将机械能转化为电能
D．通过电动机电流做功功率大小为

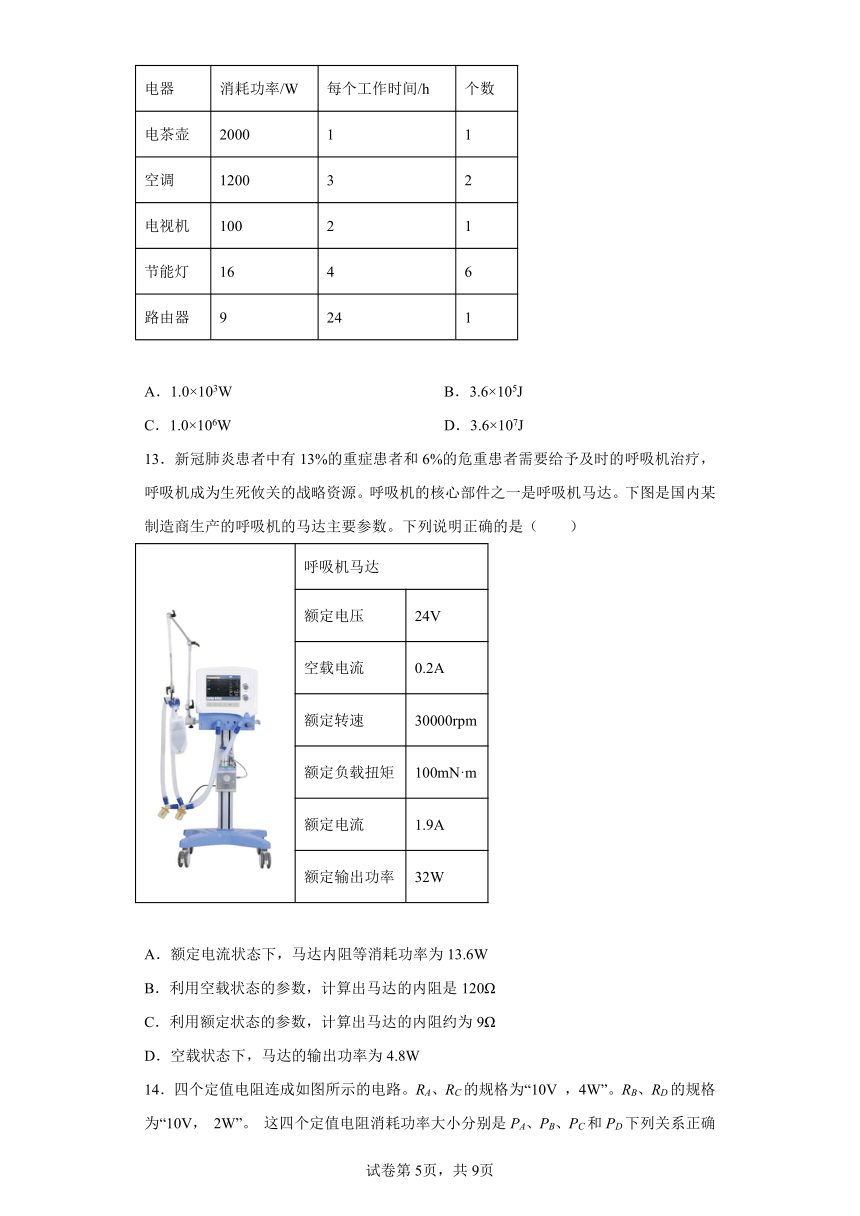

12．小陶同学家里部分电器的消耗功率及每天工作时间如下表所示，则这些电器一天消耗的电能约为（　　）
电器 消耗功率/W 每个工作时间/h 个数
电茶壶 2000 1 1
空调 1200 3 2
电视机 100 2 1
节能灯 16 4 6
路由器 9 24 1
A．1.0×103W B．3.6×105J
C．1.0×106W D．3.6×107J
13．新冠肺炎患者中有13%的重症患者和6%的危重患者需要给予及时的呼吸机治疗，呼吸机成为生死攸关的战略资源。呼吸机的核心部件之一是呼吸机马达。下图是国内某制造商生产的呼吸机的马达主要参数。下列说明正确的是（　　）
呼吸机马达
额定电压 24V
空载电流 0.2A
额定转速 30000rpm
额定负载扭矩 100mN·m
额定电流 1.9A
额定输出功率 32W
A．额定电流状态下，马达内阻等消耗功率为13.6W
B．利用空载状态的参数，计算出马达的内阻是120Ω
C．利用额定状态的参数，计算出马达的内阻约为9Ω
D．空载状态下，马达的输出功率为4.8W
14．四个定值电阻连成如图所示的电路。RA、RC的规格为“10V ，4W”。RB、RD的规格为“10V， 2W”。 这四个定值电阻消耗功率大小分别是PA、PB、PC和PD下列关系正确的是（　　）
A． B．
C． D．
15．某款移动充电宝的部分相关参数如图所示。小张同学通过网络查阅得知，额定容量是由制造商标定的移动电源可输出容量。下面说法错误的是（　　）
产品型号 A5
电池容量 3.7V20000mAh（74Wh）
额定容量 13000mAh（5V=1A）
输入接口 MicroUSB
输出接口 USB-A/MicroUSB
输入 BC5.0V/2.4A（Max）
输出 2DC5.0V/2.4A（3.5AMax）
A．20000mAh指的是充电宝能够储存72000C的电荷量
B．74Wh指的是充电宝能够储存266400J的电能
C．该充电宝理论上可以按最大电流输出约5.71h
D．输入接口的输入功率为12W
二、填空题
16．三峡工程的主要数据如下表所示。
大坝 坝高/m 185
坝长/m 2335
最高蓄水位m 175
水库 总库容/
防洪库容量/
平均年流量/
电站 总装机数/台 26
总装机容量/
平均年发电量（）
请根据表中有关数据完成下列问题。
（1）年平均消耗水能___________J，转化为电能的百分比___________。
（2）若26台发电机组全部建成并同时发电，则按设计要求年发电时间为___________d。
17．某电子式电能表的表盘上标有“3000imp/（kW h），10（20）A”字样，该电能表允许连接的用电器的最大总功率是______W；若将某用电器单独接在该表上工作10min，电能表指示灯闪烁了600次，则该用电器的电功率是______W。
18．奇瑞轿车品牌作为芜湖人的骄傲，旗下研发的新能源汽车的组合电芯容量大，充电时间短。已知其中某一型号的电芯电容量为，则该电芯充满电时所带电荷量为___________C；若正常工作时电压为，则一次完全放电释放的电能为___________J。（结果保留两位有效数字）
19．电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t,，则电动机消耗的电能为______。电动机线圈生热为______
三、解答题
20．除了常见的煤炭、石油外，可利用的能源还有哪些？
21．太阳能及风能是清洁能源，我国已经建成众多的太阳能及风力发电场。风力发电是利用风的动能推动风力发电机的叶片转动而产生电能的。某地区安装有2台超大型风力发电机，每片扇叶长达80m，该地区常年的平均风速v=5.0m/s，风向跟叶片转动的圆面垂直，空气的密度ρ=1.25kg/m3，风力发电机的叶片转动时可形成半径R=80m的圆面。已知风力发电机能将通过圆面的空气的动能的10%转化为电能。
（1）求每台风力发电机的发电功率P；
（2）已知标准煤的热值q=3.0×107J/kg，则该风力发电场年发电量相当于燃烧多少标准煤产生的热量？
22．在下图焦耳的两个实验中，各是什么形式的能转化为系统的内能？
23．在如图所示的电路中，电源电动势，内阻，标有“”字样的灯泡L恰能正常发光，电动机M的绕线电阻。求：
（1）通过灯泡的电流；
（2）通过电源的电流I；
（3）电动机的输出功率。
24．下表是一辆电动自行车的部分技术指标，其中额定车速是指电动自行车满载情况下在水平平直道路上以额定功率匀速行驶的速度。
额定车速 整车质量 载重 额定输出功率 电动机额定工作电压和电流
18km/h 40kg 80kg 180W 36V/6A
请参考表中数据，完成下列问题 （g取10 m/s2）：
（1） 此电动机正常工作时，电动机的效率是多少？
（2） 在水平平直道路上行驶过程中电动自行车受的阻力是车重（包括载重）的k倍，试计算k的大小。
（3） 仍在上述道路上行驶，若电动自行车满载时以额定功率行驶，当车速为2m/s时的加速度为多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
由题意知R1=R2=R3=R，P1=10W，P2=10W，P3=2W。由图知，R2与R3并联，则两端电压相等，根据
可知R2与R3所消耗的功率一样，因R2与R3本身允许的最大功率分别是10W和2W，则R2、R3在电路中允许最大功率只能都是2W，否者会超过R3的允许功率。又把R2与R3看成一个并联电阻R'，则电路就是R1与R′串联，故电流相等，根据
可知R1与R'所消耗功率之比为。由题知，三个电阻R1，R2，R3的阻值相同，R2与R3的并联值，所以，所以R1上消耗的功率是并联电阻R'上的两倍。若R2、R3的功率都为2W，则R'的功率即为
2W+2W=4W
则R1的功率为
2×4W=8W<10W
所以总功率最大为
2W+2W+8W=12W
故选B。
2．A
【详解】
A．定值电阻消耗的热功率
选项A正确；
BC．电动机两端的电压
电动机的输出功率为
选项BC错误；
D．电源的输出功率是
选项D错误。
故选A。
3．C
【详解】
根据电功的表达式和欧姆定律有
，
得
电阻不变，电流与电压成正比，则
所以
故选C。
4．B
【详解】
A．发射时间转换设备电流为
而在接收等候时间内，其电流为
故A错误；
B．转换设备负载每天耗电量约为
故B正确；
C．转换设备每天消耗电能为
故C错误；
D．转换设备在等待过程中，工作电压等于24V，他是恒定不变的，故D错误；
故选B。
5．C
【详解】
A．电池从完全没电到充满电所需时间为
故A错误；
B．电池容量的单位是电量的单位，故B错误；
C．该电池组充电时的功率为
故C正确；
D．该电池组充满电时的能量为
故D错误。
故选C。
6．C
【详解】
B．图线的斜率表示电阻的倒数，电阻和的阻值之比
选项B错误；
A．电阻丝电阻较小，根据
可知，横截面积较大，则较粗，选项A错误；
C．电阻丝电阻较小，若将电阻丝和串联在一起接入电路，两端的电压较大，选项C正确；
D．电阻丝电阻较小，若将电阻丝和并联在一起接入电路，根据
则消耗的电功率较小，选项D错误。
故选C。
7．C
【详解】
A．电动机为非纯电阻电路，计算电阻不能用欧姆定律，即电阻不等于，故A错误；
BCD．电动机工作时，有
可知电机输出机械功率小于UI，电机产生焦耳热的功率小于，电机消耗的电功率等于，故C正确，BD错误。
故选C。
8．C
【详解】
由于太阳辐射为球面状，则单位面积上接收的功率
P = ，S = 4π × (1.5 × 1011)2m2
垂直电板光照6h，玩具小车吸收太阳能后转化成的电能为
E = P × 60% × 16% × 0.01 × 6 × 3600
玩具小车的电动机消耗的功率为
P0 = UI = 5 × 0.2W = 1W
则玩具小车最长可工作时间约为
t = = 3.84 × 1025s = 8h
故选C。
9．C
【详解】
根据题意可得电能为
故日发电量约为，ABD错误，C正确。
故选C。
10．B
【详解】
A．照明灯利用的风能属于可再生能源。故A错误；
B．夜晚蓄电池放电，将化学能转化为电能。故B正确；
C．小风扇利用风力发电，将机械能转化为电能。故C错误；
D．太阳能为可再生能源，光电池板将光能转化为电能。故D错误。
故选B。
11．A
【详解】
A．t秒内电源的总功
A正确；
B．电动机为非纯电阻用电器，不适用欧姆定律，电动机的额定电压不等于，选项B错误；
C．电动机消耗的电能转化为机械能和内能，C错误；
D．通过电动机电流做功功率即为电功率大于热功率，D错误。
故选A。
12．D
【详解】
根据W=Pt可得每天消耗的电能
(2000+1200×2×3+100×2+16×4×6+9×24）×3600J=3.6×107J
故选D。
13．A
【详解】
A．额定电流状态下，马达内阻等消耗功率为
故A正确；
BC．由于马达不是纯电阻元件，所以无论是在空载状态还是额定状态，都不能利用参数根据欧姆定律计算马达的内阻，故BC错误；
D．空载状态下，马达的输入功率为
由于马达内阻会消耗效率，所以马达此时的输出功率小于4.8W，故D错误。
故选A。
14．B
【详解】
根据
可知
因AD电流相等，根据
P=I2R
可知
因BC电压相等，根据
可知
因AC电阻相等，IA>IC，根据
P=I2R
可知
即
故选B。
15．D
【详解】
A．20000mAh指的是能储存的电荷量为
故A正确；
B．74Wh指的是充电宝能够储存的电能为
故B正确；
D．该充电宝理论上可以按最大电流输出的时间为
故C正确；
D．输入口的最大电流为2.4A，电压为5.0V，故最大输入功率
输入功率可以小于12W，故D错误。
本题选错误项，故选D。
16． 4.51×1017J 194
【详解】
（1）[1]年平均流水量总重为
上、下游水位差按H=100m计算，则流水年平均做的总功，即年平均消耗水能
E=W水=Gh=4.51×1015N×100m=4.51×1017J
年平均发电量
[2]转化为电能的百分比为
（2）[3]根据可得，则按设计要求年发电时间为
17． 4400 1200
【详解】
[1] 10（20）A，其中10A是指电能表的标定电流，20A是指平时工作允许通过的最大电流，该电能表允许连接的用电器的最大总功率为
[2]该用电器工作10min消耗的电能为
该用电器的功率为
18．
【详解】
[1]根据
电芯充满电时所带电荷量为。
[2]完全放电释放的电能为
w
19． UIt I2Rt
【详解】
t时间内电动机消耗的电能为
电动机线圈生热为
20．水能、风能、潮汐能、太阳能、核能等
【详解】
略
21．（1）P=1.57×105W；（2）m=3.30×105kg。
【详解】
（1）设单位时间（t0=1s）内通过每台风力发电机叶片转动形成圆面的空气的体积为V、动能为Ek，则有
解得
P=1.57×105W
（2）2台风力发电机发电的功率为2P，年发电时间
t=365×24×3600s
设年发电量为E，则有
E=2Pt
E=qm
解得
m=3.30×105kg
22．[1]物体下落，减少的重力势能转为物体的内能，[2]重物带动发电机工作，将机械能转化为电能，发电机工作，将电能转化为液体的内能。
【详解】
.[1]物体下落，减少的重力势能转为物体的内能，
[2]重物带动发电机工作，将机械能转化为电能，发电机工作，将电能转化为液体的内能。
23．（1）2A；（2）4A；（3）12W
【详解】
（1）通过灯泡的电流
（2）通过电源的电流
（3）电动机的电流为
IM=I-IL=2A
电动机的输出功率
24．（1）83.3%；（2）0.03；（3）0.45m/s2
【详解】
（1）电动机的输入功率
P入=UI=36×6W=216W
所以电动机效率
（2）电动自行车匀速行驶时，设水平方向自行车的牵引力为F，自行车受到的阻力为f，由平衡条件可得
F=f
而自行车的输出功率
P出=Fv
可得
由题意
f=kmg
可得
（3）车速v′=2m/s时，设牵引力为F′，则
由牛顿第二定律
F′-f=ma
可得
