第十八章《电功率》检测题2021-2022学年人教版物理九年级全一册（有答案）

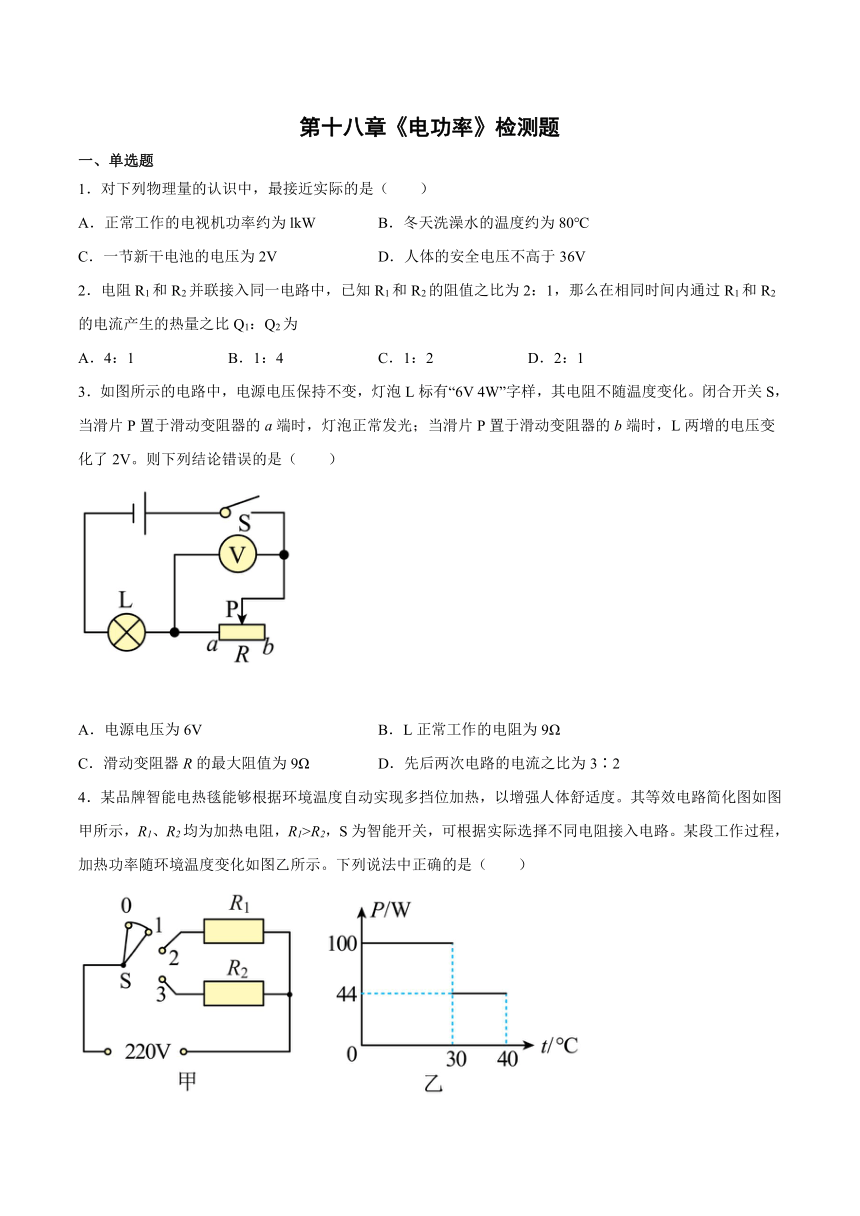

第十八章《电功率》检测题
一、单选题
1．对下列物理量的认识中，最接近实际的是（　　）
A．正常工作的电视机功率约为lkW B．冬天洗澡水的温度约为80℃
C．一节新干电池的电压为2V D．人体的安全电压不高于36V
2．电阻R1和R2并联接入同一电路中，已知R1和R2的阻值之比为2：1，那么在相同时间内通过R1和R2的电流产生的热量之比Q1：Q2为
A．4：1 B．1：4 C．1：2 D．2：1
3．如图所示的电路中，电源电压保持不变，灯泡L标有“6V 4W”字样，其电阻不随温度变化。闭合开关S，当滑片P置于滑动变阻器的a端时，灯泡正常发光；当滑片P置于滑动变阻器的b端时，L两增的电压变化了2V。则下列结论错误的是（　　）
A．电源电压为6V B．L正常工作的电阻为9Ω
C．滑动变阻器R的最大阻值为9Ω D．先后两次电路的电流之比为3∶2
4．某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如图甲所示，R1、R2均为加热电阻，R1>R2，S为智能开关，可根据实际选择不同电阻接入电路。某段工作过程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（　　）

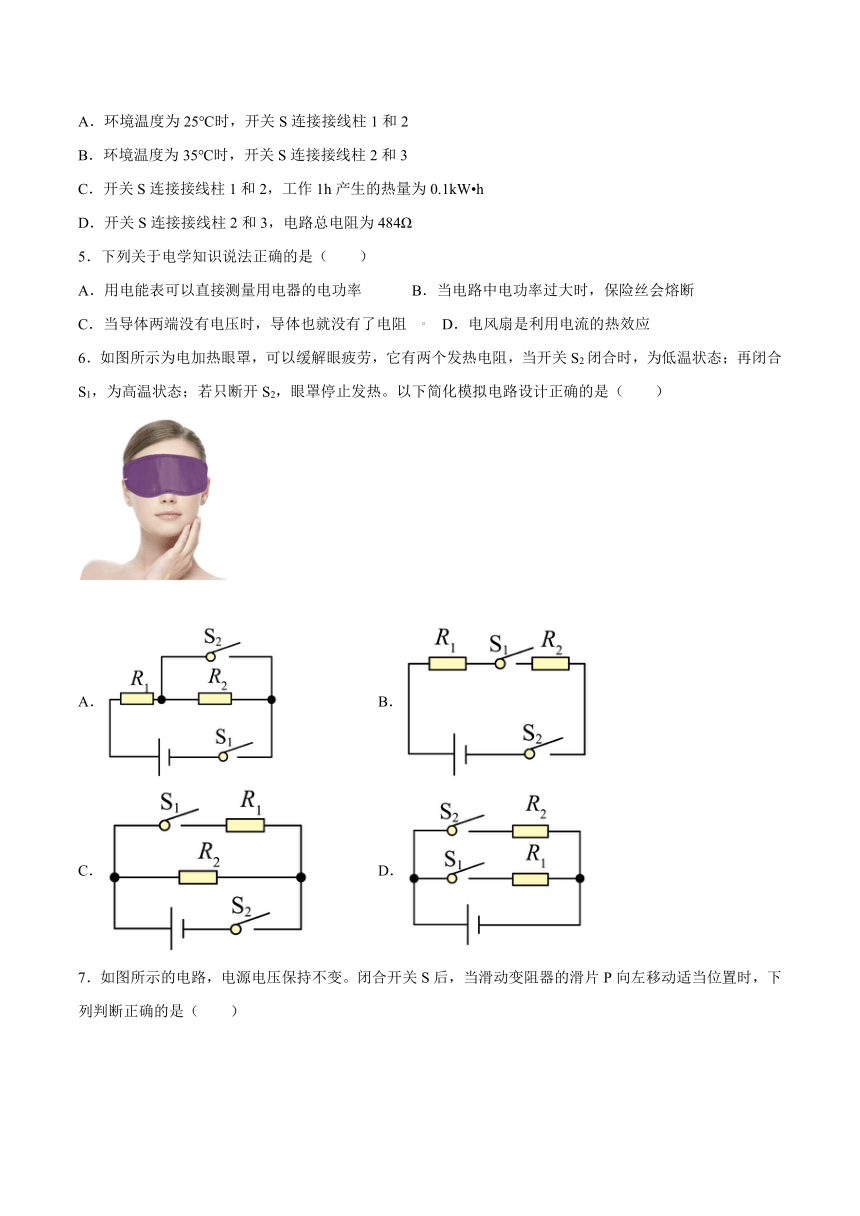

A．环境温度为25℃时，开关S连接接线柱1和2
B．环境温度为35℃时，开关S连接接线柱2和3
C．开关S连接接线柱1和2，工作1h产生的热量为0.1kW h
D．开关S连接接线柱2和3，电路总电阻为484Ω
5．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率 B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻 D．电风扇是利用电流的热效应
6．如图所示为电加热眼罩，可以缓解眼疲劳，它有两个发热电阻，当开关S2闭合时，为低温状态；再闭合S1，为高温状态；若只断开S2，眼罩停止发热。以下简化模拟电路设计正确的是（　　）
A． B．
C． D．

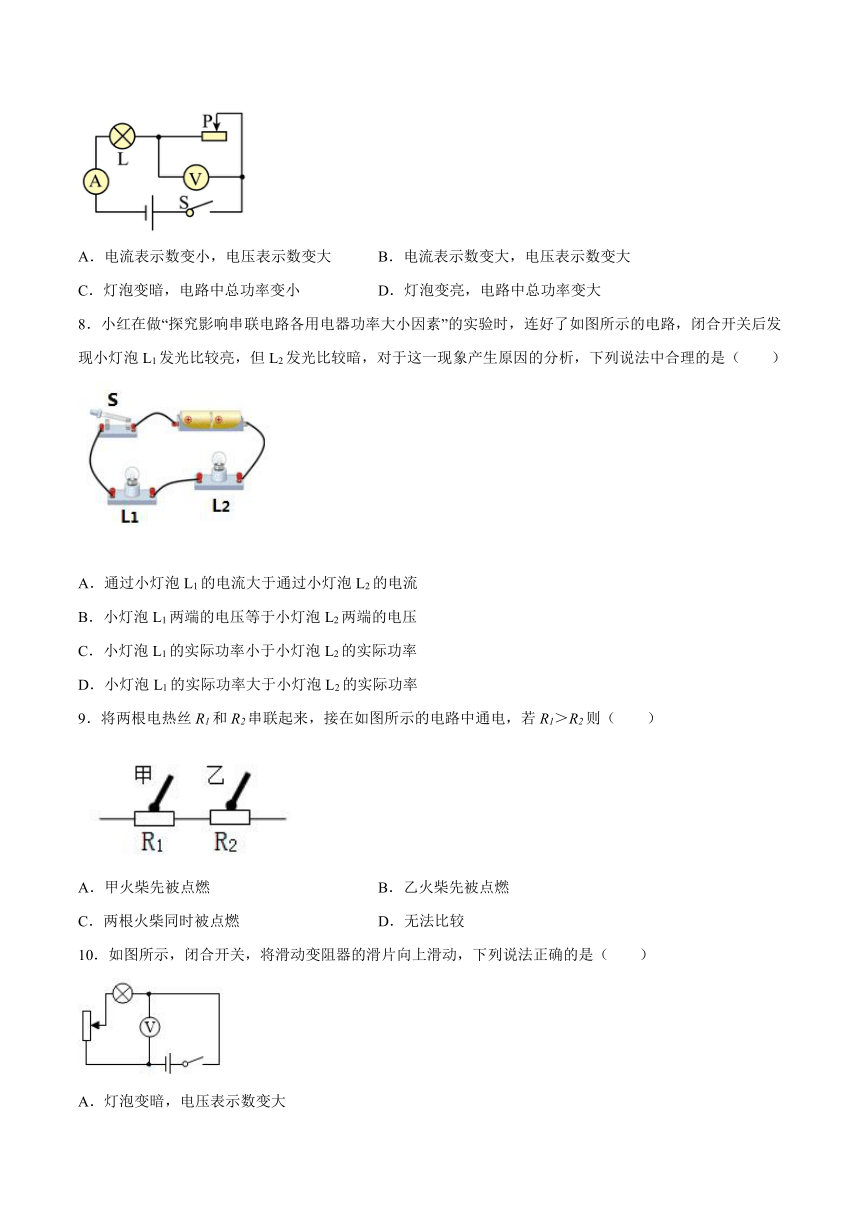

7．如图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动适当位置时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大
C．灯泡变暗，电路中总功率变小 D．灯泡变亮，电路中总功率变大
8．小红在做“探究影响串联电路各用电器功率大小因素”的实验时，连好了如图所示的电路，闭合开关后发现小灯泡L1发光比较亮，但L2发光比较暗，对于这一现象产生原因的分析，下列说法中合理的是（　　）
A．通过小灯泡L1的电流大于通过小灯泡L2的电流
B．小灯泡L1两端的电压等于小灯泡L2两端的电压
C．小灯泡L1的实际功率小于小灯泡L2的实际功率
D．小灯泡L1的实际功率大于小灯泡L2的实际功率
9．将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2则（　　）
A．甲火柴先被点燃 B．乙火柴先被点燃
C．两根火柴同时被点燃 D．无法比较
10．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（　　）
A．灯泡变暗，电压表示数变大
B．电路消耗的总功率变小，电压表示数不变
C．灯泡亮度不变，电压表示数不变
D．电路消耗的总功率变大，电压表示数变小

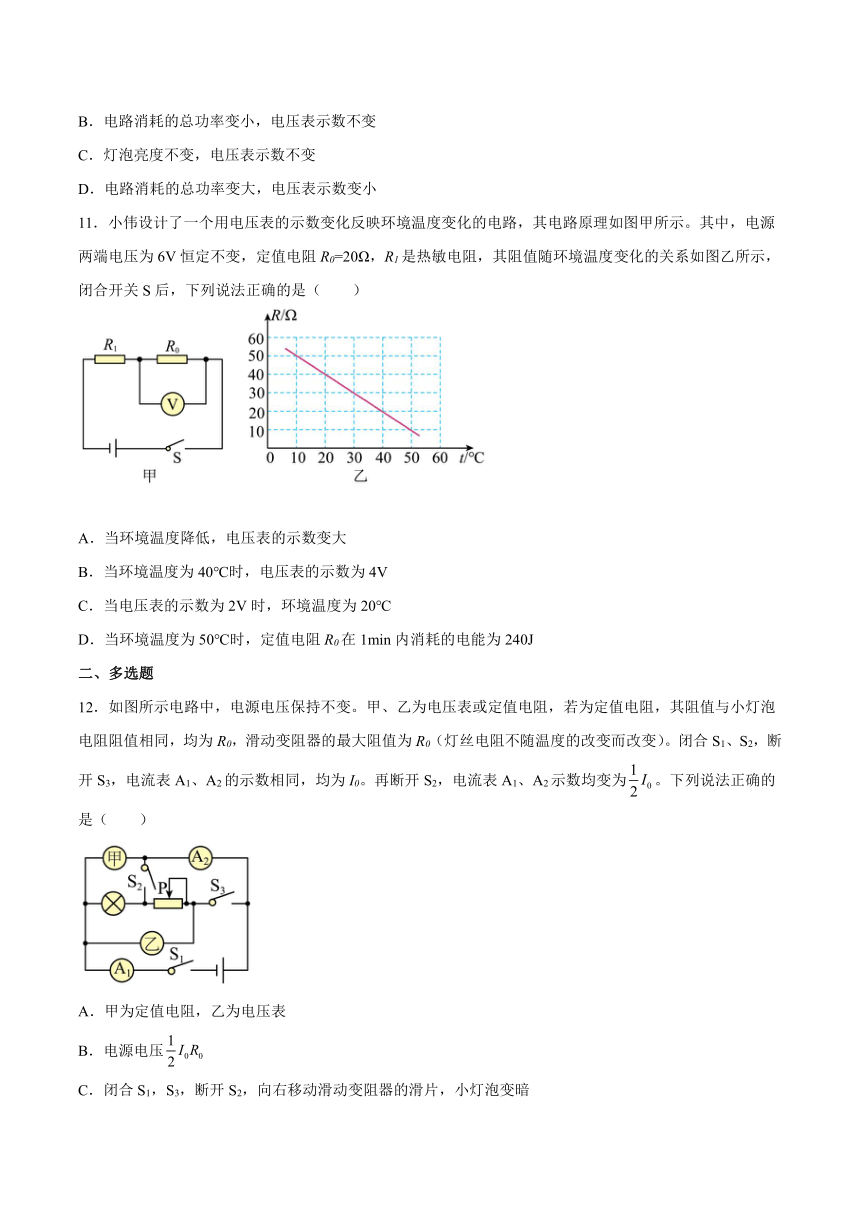

11．小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。其中，电源两端电压为6V恒定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，下列说法正确的是（　　）
A．当环境温度降低，电压表的示数变大
B．当环境温度为40℃时，电压表的示数为4V
C．当电压表的示数为2V时，环境温度为20℃
D．当环境温度为50℃时，定值电阻R0在1min内消耗的电能为240J
二、多选题
12．如图所示电路中，电源电压保持不变。甲、乙为电压表或定值电阻，若为定值电阻，其阻值与小灯泡电阻阻值相同，均为R0，滑动变阻器的最大阻值为R0（灯丝电阻不随温度的改变而改变）。闭合S1、S2，断开S3，电流表A1、A2的示数相同，均为I0。再断开S2，电流表A1、A2示数均变为。下列说法正确的是（　　）
A．甲为定值电阻，乙为电压表
B．电源电压
C．闭合S1，S3，断开S2，向右移动滑动变阻器的滑片，小灯泡变暗
D．将甲、乙对调，所有开关均闭合，电路消耗的总功率为I20R0
13．如图所示电路中，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器的规格为“78Ω 1A”，小灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响），闭合开关，在保证小灯泡两端电压不超过额定值及电表均安全的情况下（　　）
A．变阻器允许接入电路的最大阻值是60Ω B．整个电路消耗的最大总功率是9W
C．整个电路消耗的最小功率是3.6W D．电流表的示数范围为0.2A﹣0.5A
14．如图所示，电源电压不变，L灯丝电阻不变。下列说法正确的是（　　）
A．只闭合S1，将P向右移动一段距离，电压表示数与电流表示数的比值变小，电压表示数的变化量与电流表示数的变化量的比值也变小
B．只闭合S1，将P向右移动，R1消耗的功率增加
C．开关S1、S2闭合，S3断开，将P向左移动，电压表示数变大，L的亮度变大，电流表示数变小
D．开关都闭合，将P向右移动，L消耗的功率不变，R2消耗的功率变大
15．如图所示，某同学设计了一种烟雾报警装置，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。若S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R的电功率从1W变为1.8W，在此过程中，下列说法正确的是 （ ）
A．烟雾浓度逐渐增大时，电压表示数变大
B．电源电压为10V，R0的阻值为20Ω
C．当电压表示数为6V时，烟雾报警器报警
D．R0消耗的电功率变化了1.6W
16．下图是小华同学探究电流产生的热量与哪些因素有关的实验装置，其中密闭容器的容积相等，下列说法中正确的是（　　）
A．利用图乙的装置可以探究电流产生的热量与电阻大小是否有关
B．该实验产生热量的多少可以通过观察形管中液面高度差进行比较
C．利用图甲的装置可以探究电流产生的热量与电阻大小是否有关
D．图乙装置中右侧空气盒中电阻产生的热量比左侧空气盒中电阻产生的热量多
三、填空题
17．小力利用如图所示的装置探究电阻产生的热量与电流的关系，已知定值电阻，经过相同的时间，左边形管液面高度差比右边形管液面高度差_______（选填“大”或“小”）；若通过的电流为，通电时间为时，则产生的电热为 _______。
18．小明家的电热水壶是利用电流的______效应工作的，电热水壶有“加热”和“保温”两个挡位，额定功率分别为P加=1210W、P保=110 W，其简化电路如图所示，R1、R2是阻值不变的电热丝。当开关S接“1”时，电热水壶为______挡位； 开关S接“2”时，正常工作5 min电热丝产生的总热量为______J。
四、实验题
19．某物理学习小组进行“探究电流相同时通电导体产生热量的多少跟电阻的关系”时，可供选用的器材有：6V电源，5Ω的发热电阻两只，10Ω的发热电阻两只，量程适合的温度计两只，规格相同的烧瓶两只，水，酒精，煤油，开关，导线若干。
（1）他们设计了图甲和图乙所示的两个方案，本实验应该选用图___________所示方案。
（2）所选方案中两发热电阻的阻值应________ ，两个烧瓶内的液体应为质量_________的_______种类的液体。（均填“相同”或“不同”）
（3）已知比热容的大小为c水>c酒精>c煤油，为了缩短实验时间，应选用的液体是_______。完成上述实验后，实验小组利用以上器材，又添加了天平、烧杯、停表等器材，设计了“测定酒精的比热容”的实验。已知在本次实验条件下，水的沸点为100℃，酒精的沸点为78℃，忽略热量散失。
（4）实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，不论选择哪种方案，两发热电阻的阻值应___________ （填“相同”或“不同”）。
（5）方案选定后，实验过程如下：
①将天平放在水平实验台上，把游码拨到标尺左端的零刻度线处，观察到指针偏向分度盘的左侧，向右调节___________，直至天平平衡。用烧杯和天平测量出质量相等的水和酒精，分别装入两个烧瓶里。
②记下两种液体的初始温度，接通电路，加热一段时间后，记下液体的末态温度。该实验过程中应保证酒精的温度低于___________。
③根据表中数据可得酒精的比热容为___________J/（kg·℃）。
液体 加热时间/s 质量/g 初始温度/℃ 末态温度/℃ 比热容/J/（kg·℃）
水 420 60 20 32 4.2×103
酒精 420 60 20 41
（6）结合表中数据进一步分析，可知实验过程中选择的是图___________所示方案。
五、计算题
20．某型号电饭煲有加热和保温两个挡位，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像；
（1）当开关S与触点2相接时，电饭煲处于______（选填“保温”或“加热”）状态；
（2）计算R2的阻值；( )
（3）在这次工作中，电饭煲共消耗了多少kW h的电能？( )
21．如图所示，电源电压不变，定值电阻R0=30Ω，电流表量程为0~3A，小灯泡L标有“6V 3W”字样（不考虑温度对灯丝电阻的影响）。当开关S闭合，S1、S2断开，滑动变阻器的滑片P从b端滑动到某一位置时，滑动变阻器接入电路中的阻值减小了24Ω，电流表示数变化了0.2A，此时小灯泡恰好正常发光。求：
（1）小灯泡正常工作5min消耗的电能；
（2）电源电压；
（3）当开关S、S1、S2都闭合时，在保证电路安全的前提下，滑动变阻器R的功率变化范围。
参考答案：
1．D 2．C 3．C 4．D 5．B 6．C 7．D 8．D 9．A 10．B 11．C 12．ABC 13．BCD 14．BCD 15．AD 16．BC
17． 大 50
18． 热 加热 3.3104J
19． 甲 不同 相同 相同 煤油 相同 右 78℃ 2.4×103 乙
20． 保温 165Ω 0.209kW h
21．（1）900J；（2）18V；（3）6.7W~43.2W
