精品解析2022年人教版九年级物理第十五章-电流和电路专题练习试卷（无超纲）

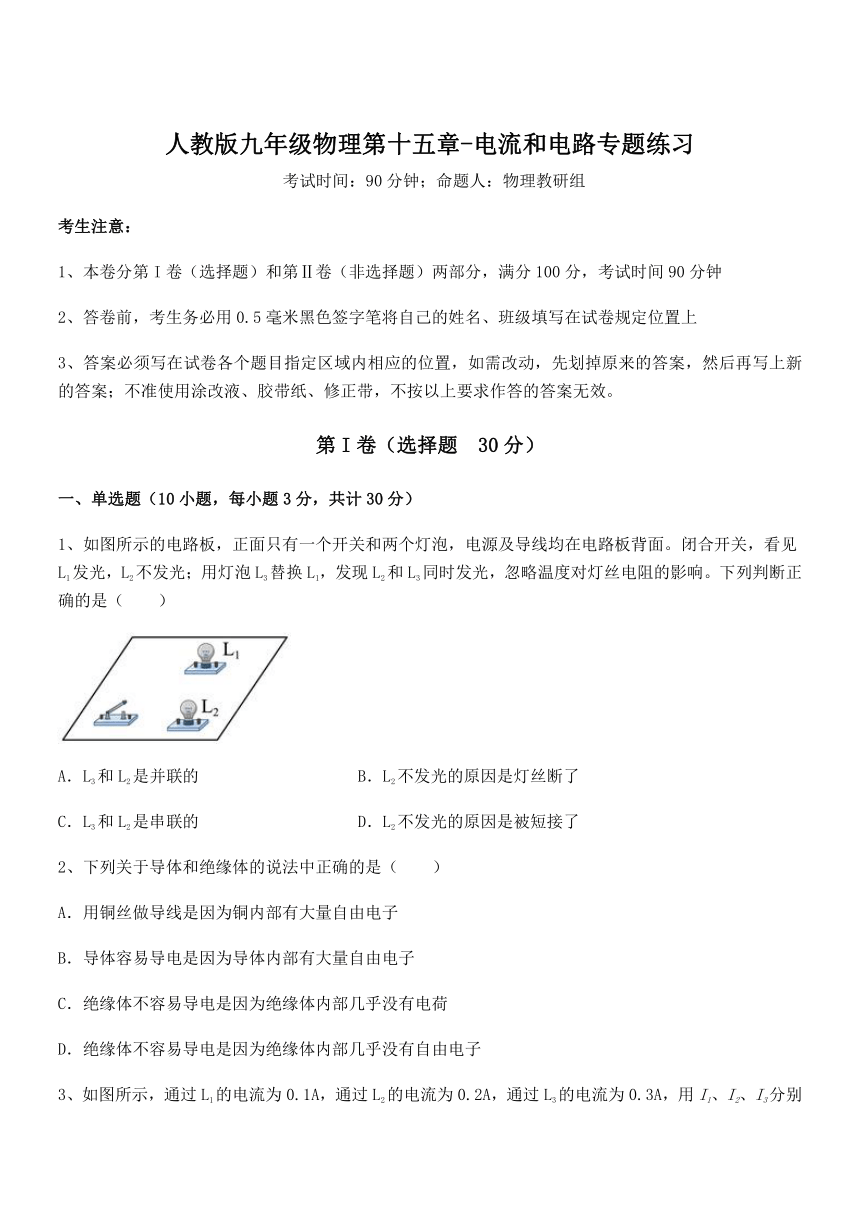

人教版九年级物理第十五章-电流和电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）
A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了
2、下列关于导体和绝缘体的说法中正确的是（　　）
A．用铜丝做导线是因为铜内部有大量自由电子
B．导体容易导电是因为导体内部有大量自由电子
C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子

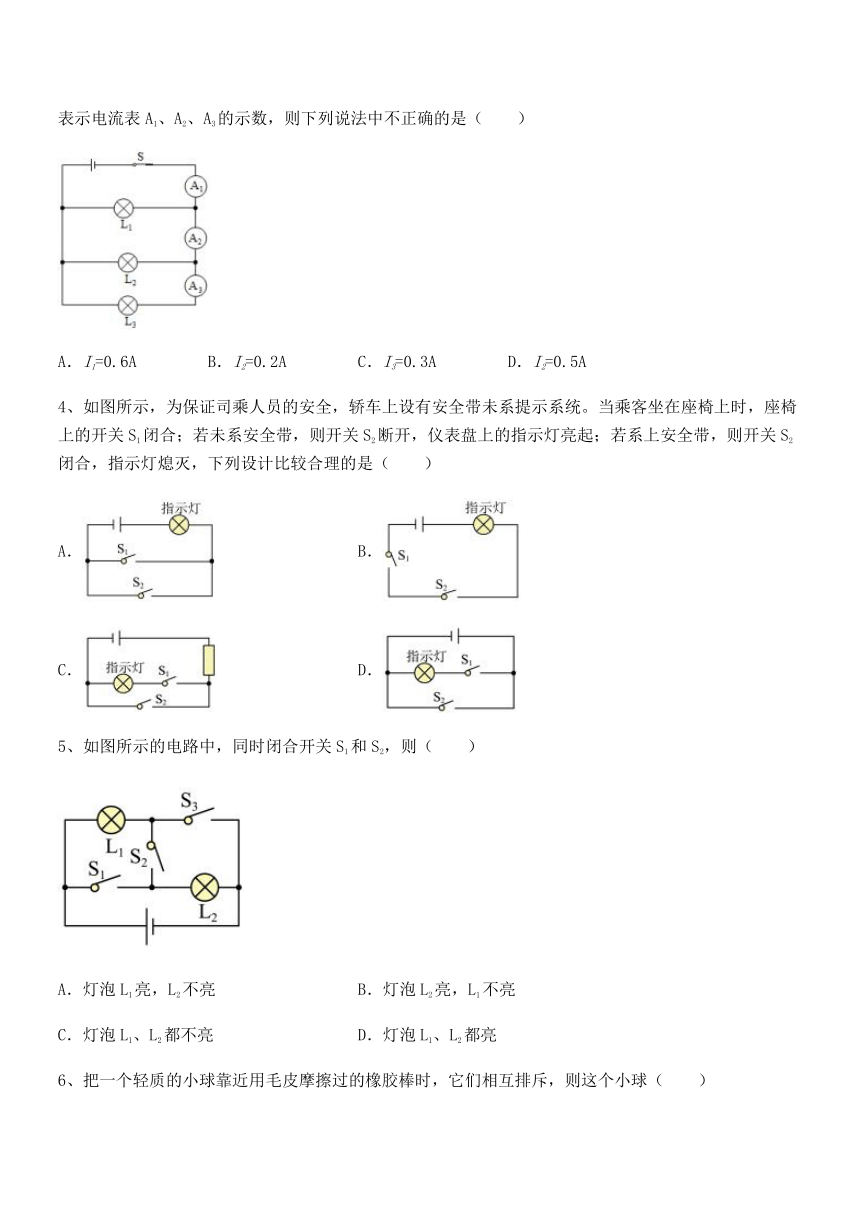

3、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A
4、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．
5、如图所示的电路中，同时闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
6、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电

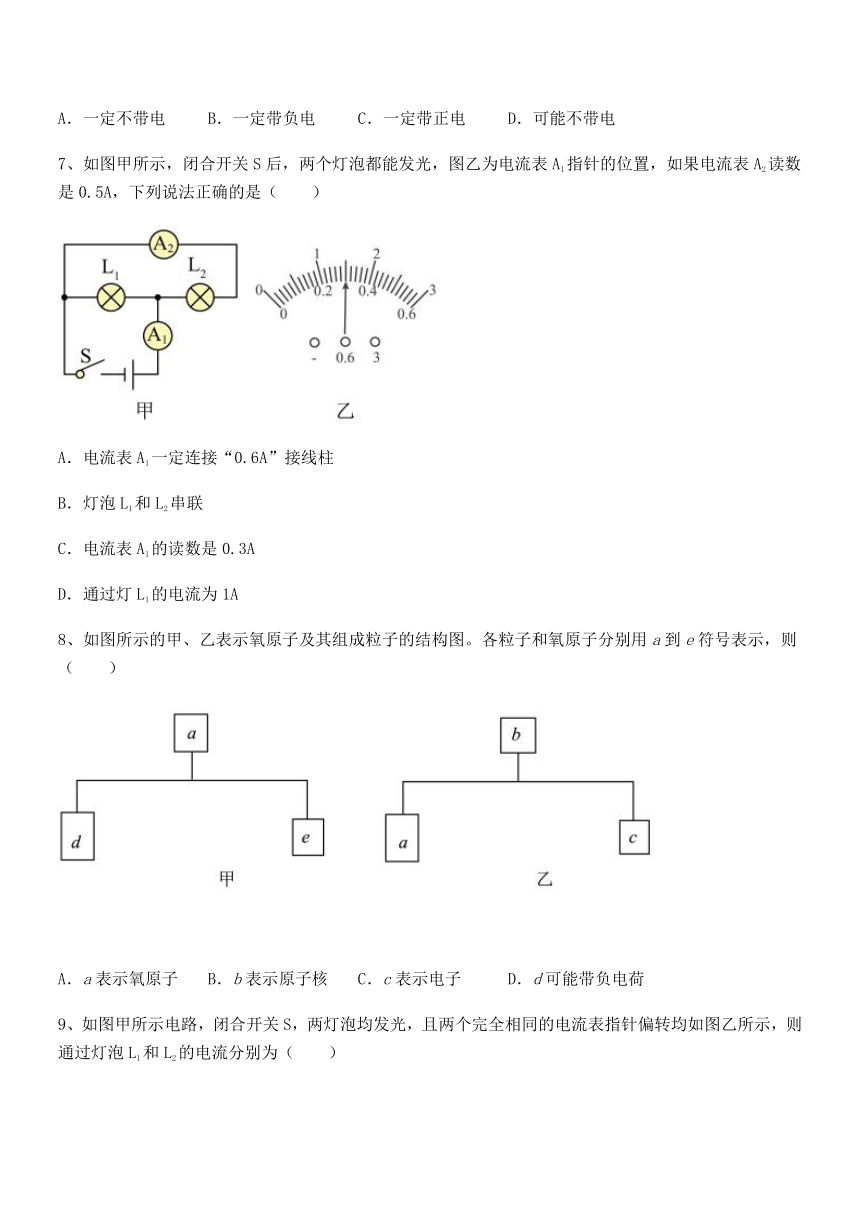

7、如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
8、如图所示的甲、乙表示氧原子及其组成粒子的结构图。各粒子和氧原子分别用a到e符号表示，则（　　）
A．a表示氧原子 B．b表示原子核 C．c表示电子 D．d可能带负电荷

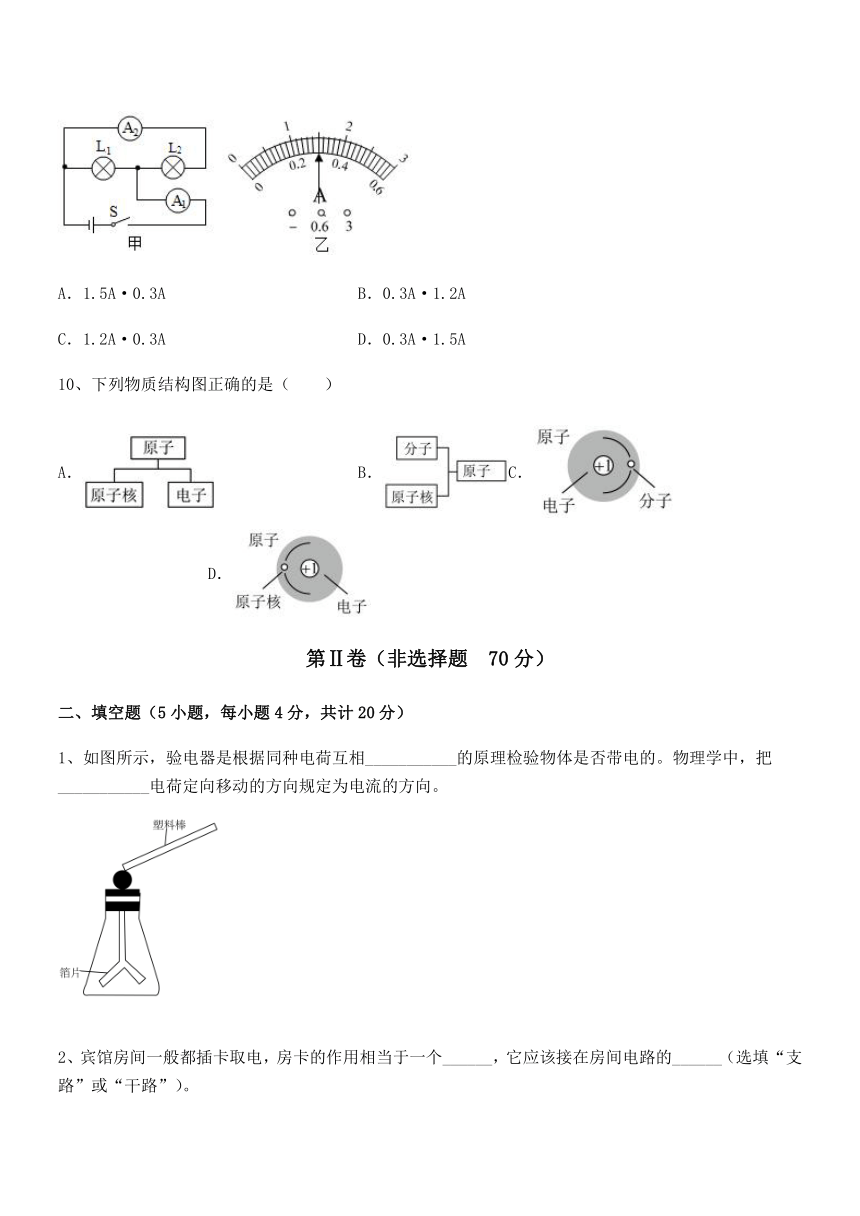

9、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
10、下列物质结构图正确的是（　　）
A． B．C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，验电器是根据同种电荷互相___________的原理检验物体是否带电的。物理学中，把___________电荷定向移动的方向规定为电流的方向。
2、宾馆房间一般都插卡取电，房卡的作用相当于一个______，它应该接在房间电路的______（选填“支路”或“干路”）。

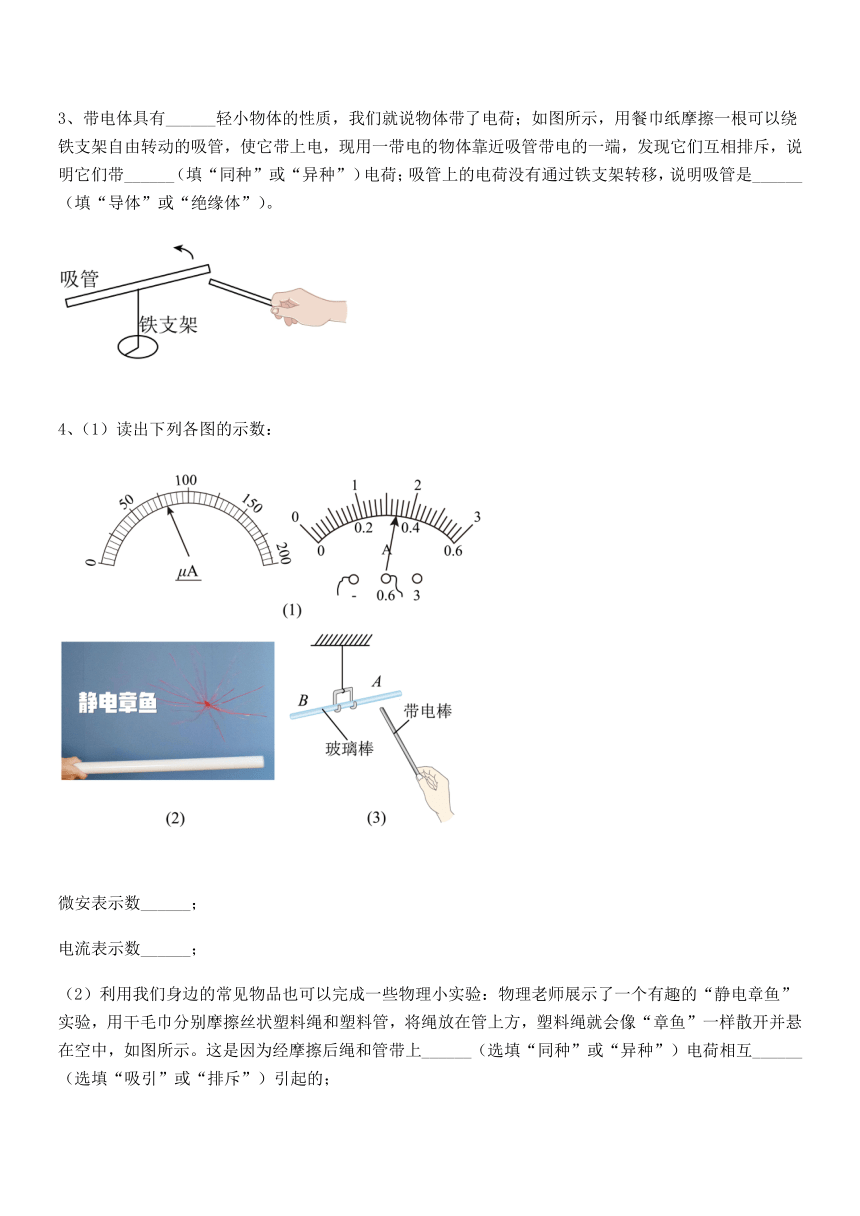

3、带电体具有______轻小物体的性质，我们就说物体带了电荷；如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带______（填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是______（填“导体”或“绝缘体”）。
4、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
5、马路边的路灯总是同时亮，同时灭，灯与灯之间是_____联的；晚上，人从路灯下走过时，路灯下的影子是由于光的_____形成的。
三、计算题（5小题，每小题10分，共计50分）
1、夏天，暴风雨常常伴有电闪雷鸣，每次闪电电流一般可达安。假设一次闪电时间仅为0.1秒，求这次闪电放出的电荷量Q。
2、如图是某同学在一次实验探究中所连接的电路，开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数是0.7A，求当开关S1、S2都闭合时：
（1）通过L1的电流；
（2）通过L2的电流。
3、小华家的汽车尾部上标有“1.5T”的字样，其中“T”就是“涡轮增压”的标识，是利用高温、高压的废气去冲击废气涡轮高速旋转，来带动同轴的进气涡轮也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的，汽车在高速公路上以100km/h行驶时为发动机满负荷工作运行的最佳状态，曲轴转速1800r/min，油耗6.8L/100km。
（1）如图所示小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的开关处于断开），指示灯就发光提醒，下面四个电路中，能体现该装置工作原理的是哪个选项？
A. B.
C. D.
（2）如下图所示是四缸四冲程汽油机的工作瞬间，此汽油机一个冲程活塞在气缸中移动的距离是50mm，满负荷最佳状态工作时做功冲程中燃气对活塞的平均压力为5×103N。当发动机满负荷工作时（不计摩擦），输出功率是多少？
（3）发动机的效率是多少？
4、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。
5、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.5A、1.2A、0.7A，推导三盏灯的电流大小分别为多少？
---------参考答案-----------
一、单选题
1、C
【解析】
【详解】
AC．若原来L1和L2并联，用灯泡L3替换L1后，根据并联电路中各支路互不影响的特点知道，对L2支路无影响，L2应该仍然不发光，而替换后发现L2和L3同时发光，所以两灯泡不是并联，即原来L1和L2是串联的，则替换后L2和L3是串联的，原来L2不发光是因为L2的实际功率太小造成的，综上所述，C正确，A错误；
B．根据题意知道，闭合开关， L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡L2也发光了，说明灯泡L2的灯丝没有断，故B错误。
D．若L2被短接了，则用灯泡L3替换L1时，L2依然不发光才对，但现在发光，故D错误。
故选C。
2、A
【解析】
【详解】
A．金属导电是由于金属里面有大量的自由电子，用铜丝做导线是因为铜内部有大量自由电子，故A正确；
B．导体容易导电是因为导体内部有大量自由电荷，自由电荷包括正负离子、自由电子，故B错误；
C．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，而不是没有电荷，故C错误；
D．绝缘体不容易导电的原因是因为绝缘体内部几乎没有自由电荷，故D错误。
故选A。
3、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
4、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
5、B
【解析】
【详解】
由电路图可知，同时闭合开关S1和S2、断开S3时，L1被短路，不发光，只有L2接入电路中，故只有灯泡L2发光，故ACD不符合题意，B符合题意。
故选B
6、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
7、D
【解析】
【详解】
ABC．观察甲电路图，闭合开关后，根据电流的流法可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，因为并联电路中干路电流等于各支路电流之和，电流表A2读数是0.5A，则电流表A1的示数大于0.5A，图乙为电流表A1指针的位置，假设电流表A1连接“0~0.6A”接线柱，则电流表A1的示数为0.3A，这不符合电流表A1的示数大于0.5A的条件，假设不成立，电流表A1不是连接“0~0.6A”接线柱，电流表A1是连接“0~3A”接线柱，它的读数为1.5A；综上所述，电流表A1是连接“3A”接线柱，灯泡L1和L2并联，电流表A1的读数是1.5A，故ABC错误；
D．由上述解析可知，电流表A1的读数是1.5A，即干路电流为1.5A，电流表A2读数是0.5A，即流过灯L2的电流为0.5A，根据并联电路的电流规律，可知通过灯L1的电流为
通过灯L1的电流为1A，故D正确。
故选D。
8、C
【解析】
【详解】
如图乙所示，b可以分成a、c，a又可以分成d、e，故b是原子，原子分成原子核和核外电子，原子核又分为质子和中子，故a表示原子核，c表示核外电子，质子带正电，中子不带电，故ABD不符合题意；C符合题意。
故选C。
9、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流
故选C。
10、A
【解析】
【详解】
AD．原子由处于中心的原子核及在核外运动的电子组成，故A正确，D错误；
BC．原子核及电子是原子的构成部分，且原子核处于原子的中心，而分子是由原子组成的，故BC错误。
故选A。
二、填空题
1、排斥 正
【详解】
[1][2]验电器是用来检验物体是否带电的仪器，其工作原理是同种电荷相互排斥；电荷的定向移动形成电流，人们把正电荷定向移动的方向规定为电流的方向。
2、开关 干路
【详解】
[1][2]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当干路上的开关。
3、吸引 同种 绝缘体
【详解】
[1]摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷。
[2]同种电荷相互排斥，异种电荷相互吸引，用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带同种电荷。
[3]不容易导电的物体叫绝缘体，吸管上的电荷没有通过铁支架转移，说明吸管不容易导电，它是绝缘体。
4、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
5、并 直线传播
【详解】
[1]马路两旁的路灯，晚上同时亮，早上同时灭，但是如果一盏灯坏掉，不会影响其他路灯，所以各灯是并联的。
[2]人从路灯下走过时，人的身体挡住了路灯发出的光，形成了影子，故人影是光的直线传播形成的。
三、计算题
1、1000C
【详解】
解：这次闪电放出的电荷量
答：这次闪电放出的电荷量为1000C。
2、（1）0.7A；（2）0.5A
【详解】
解：（1）由图知道，S1闭合、S2断开时，是只有L1的电路，电流表的示数是0.7A，这说明通过L1的电流为
I1=0.7A
开关S1、S2都闭合时，电路为灯L1与L2并联，电流表测干路电流，示数是1.2A，即总电流为
I=1.2A
并联电路中，各支路互不影响，所以通过支路L1的电流仍为0.7A。
（2）根据并联电路的电流关系知道，通过支路L2电流为
I2=I﹣I1=1.2A﹣0.7A=0.5A
答：（1）通过L1的电流为0.7A；
（2）通过L2的电流为0.5A。
3、（1）B；（2）15000W；（3）24.3%
【详解】
解：（1）A．开关都闭合时，灯泡才发光，故A错误；
B．开关都闭合时，灯泡被短路，当任何一个开关断开时，灯泡发光，故B正确；
C．只要有一个开关闭合，灯泡就发光，故C错误；
D．只要开关S1断开，无论另外三个开关什么状态，灯泡都不发光，故D错误。
故选B。
（2）汽油机一次做的功为
四缸发动机1min做功的次数为
1min做的总功为
因此四缸发动机的功率为
（3）行驶100km消耗汽油的质量为
完全燃烧是释放的热量为
发动机每小时做的功为
可得发动机的效率为
答：（1）能体现该装置工作原理的是B选项。
（2）发动机满负荷工作时，输出功率是15000W。
（3）发动机的效率是24.3%。
4、0.1A
【详解】
解：由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
答：通过小灯泡L1的电流为0.1A。
5、0.3A；0.4A；0.8A
【详解】
解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和；根据并联电路电流规律可知
I1+I2+I3＝1.5A┅┅①
I2+I3＝1.2A┅┅②
I1+I2＝0.7A┅┅③
由①②③可得
I1＝0.3A
I2＝0.4A
I3＝0.8A
答：通过灯泡L1、L2和L3的电流分别是0.3A、0.4A、0.8A。
