第十八章 电功率综合练习2021－2022学年人教版九年级全册（含答案）

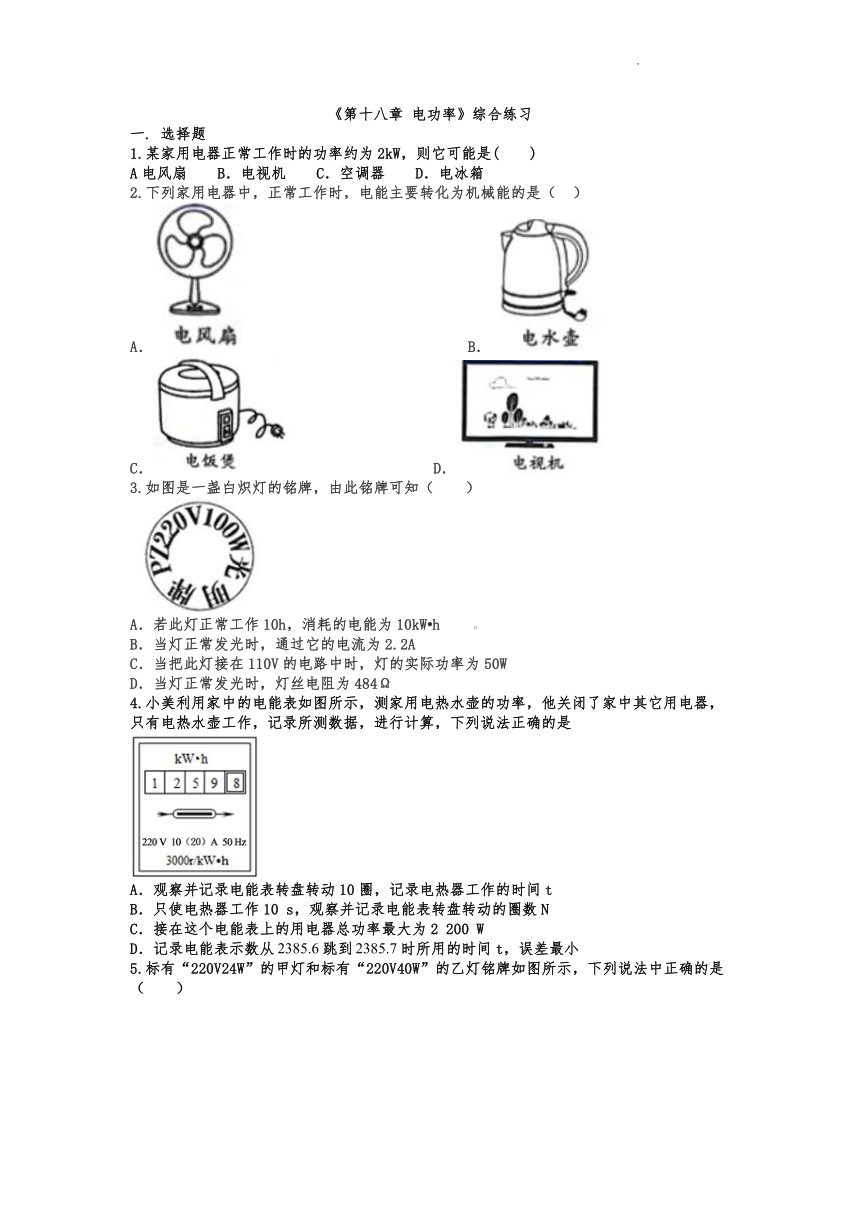

《第十八章 电功率》综合练习
一. 选择题
1.某家用电器正常工作时的功率约为2kW，则它可能是( )
A电风扇 B．电视机 C．空调器 D．电冰箱
2.下列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
A． B．
C． D．
3.如图是一盏白炽灯的铭牌，由此铭牌可知（　　）
A．若此灯正常工作10h，消耗的电能为10kW h
B．当灯正常发光时，通过它的电流为2.2A
C．当把此灯接在110V的电路中时，灯的实际功率为50W
D．当灯正常发光时，灯丝电阻为484Ω
4.小美利用家中的电能表如图所示，测家用电热水壶的功率，他关闭了家中其它用电器，只有电热水壶工作，记录所测数据，进行计算，下列说法正确的是
A．观察并记录电能表转盘转动10圈，记录电热器工作的时间t
B．只使电热器工作10 s，观察并记录电能表转盘转动的圈数N
C．接在这个电能表上的用电器总功率最大为2 200 W
D．记录电能表示数从跳到时所用的时间t，误差最小

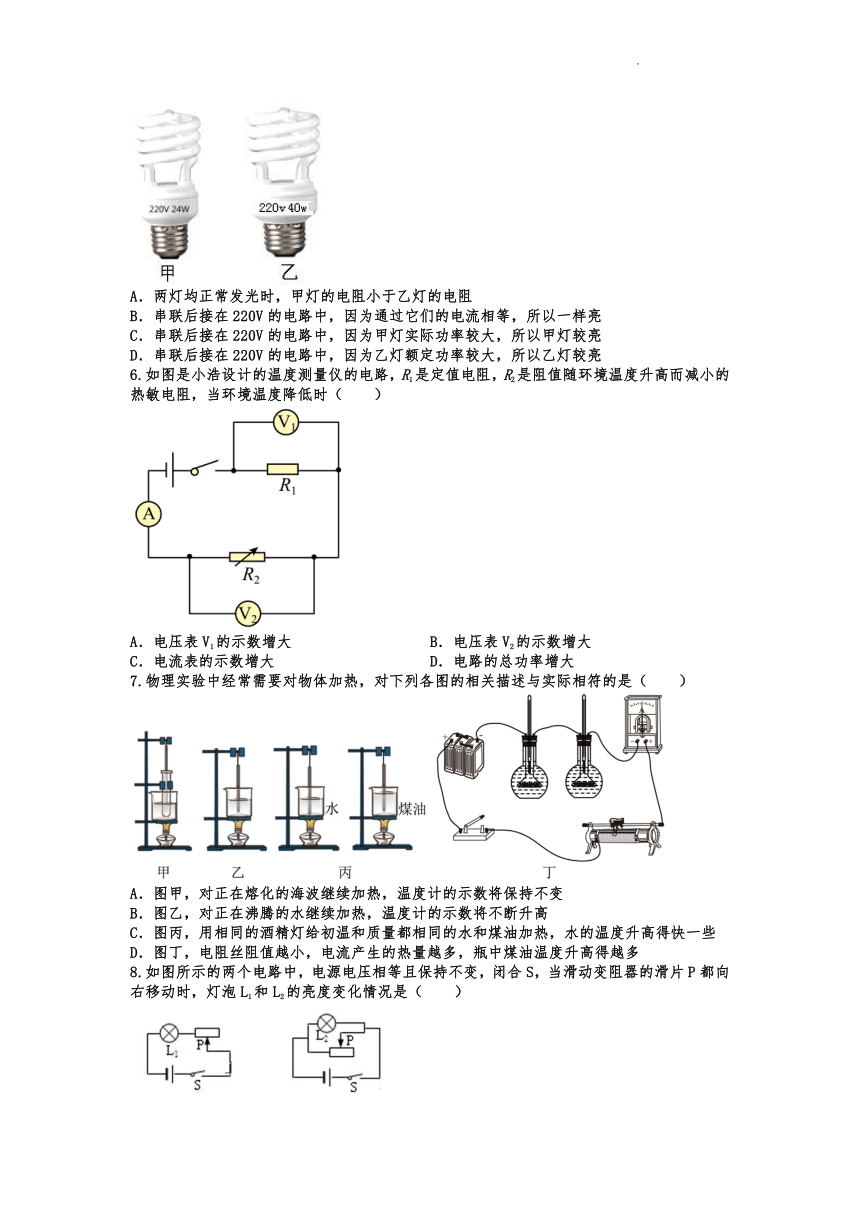

5.标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（　　）
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮
C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮
D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮
6.如图是小浩设计的温度测量仪的电路，R1是定值电阻，R2是阻值随环境温度升高而减小的热敏电阻，当环境温度降低时（　　）
A．电压表V1的示数增大 B．电压表V2的示数增大
C．电流表的示数增大 D．电路的总功率增大
7.物理实验中经常需要对物体加热，对下列各图的相关描述与实际相符的是（　　）
A．图甲，对正在熔化的海波继续加热，温度计的示数将保持不变
B．图乙，对正在沸腾的水继续加热，温度计的示数将不断升高
C．图丙，用相同的酒精灯给初温和质量都相同的水和煤油加热，水的温度升高得快一些
D．图丁，电阻丝阻值越小，电流产生的热量越多，瓶中煤油温度升高得越多
8.如图所示的两个电路中，电源电压相等且保持不变，闭合S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（　　）
A．L1变暗，L2亮度不变
B．L1、L2都变亮
C．L1变亮，L2变暗
D．L1、L2都变暗

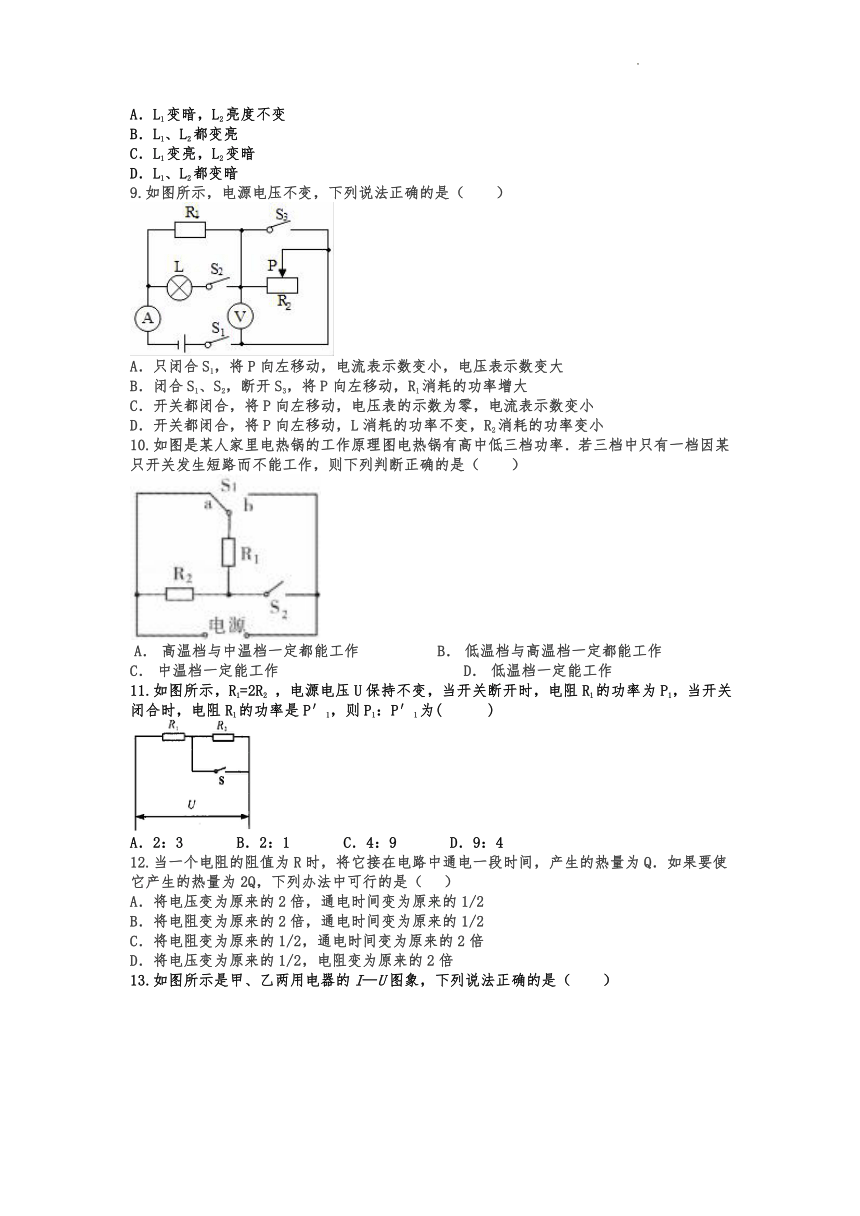

9.如图所示，电源电压不变，下列说法正确的是（　　）
A．只闭合S1，将P向左移动，电流表示数变小，电压表示数变大
B．闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大
C．开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
10.如图是某人家里电热锅的工作原理图电热锅有高中低三档功率．若三档中只有一档因某只开关发生短路而不能工作，则下列判断正确的是（　　）
　
A． 高温档与中温档一定都能工作 B． 低温档与高温档一定都能工作
C． 中温档一定能工作 D． 低温档一定能工作
11.如图所示，R1=2R2 ，电源电压U保持不变，当开关断开时，电阻R1的功率为P1，当开关闭合时，电阻R1的功率是P′1，则P1：P′1为( )
A．2：3 B．2：1 C．4：9 D．9：4
12.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（ ）
A．将电压变为原来的2倍，通电时间变为原来的1/2
B．将电阻变为原来的2倍，通电时间变为原来的1/2
C．将电阻变为原来的1/2，通电时间变为原来的2倍
D．将电压变为原来的1/2，电阻变为原来的2倍

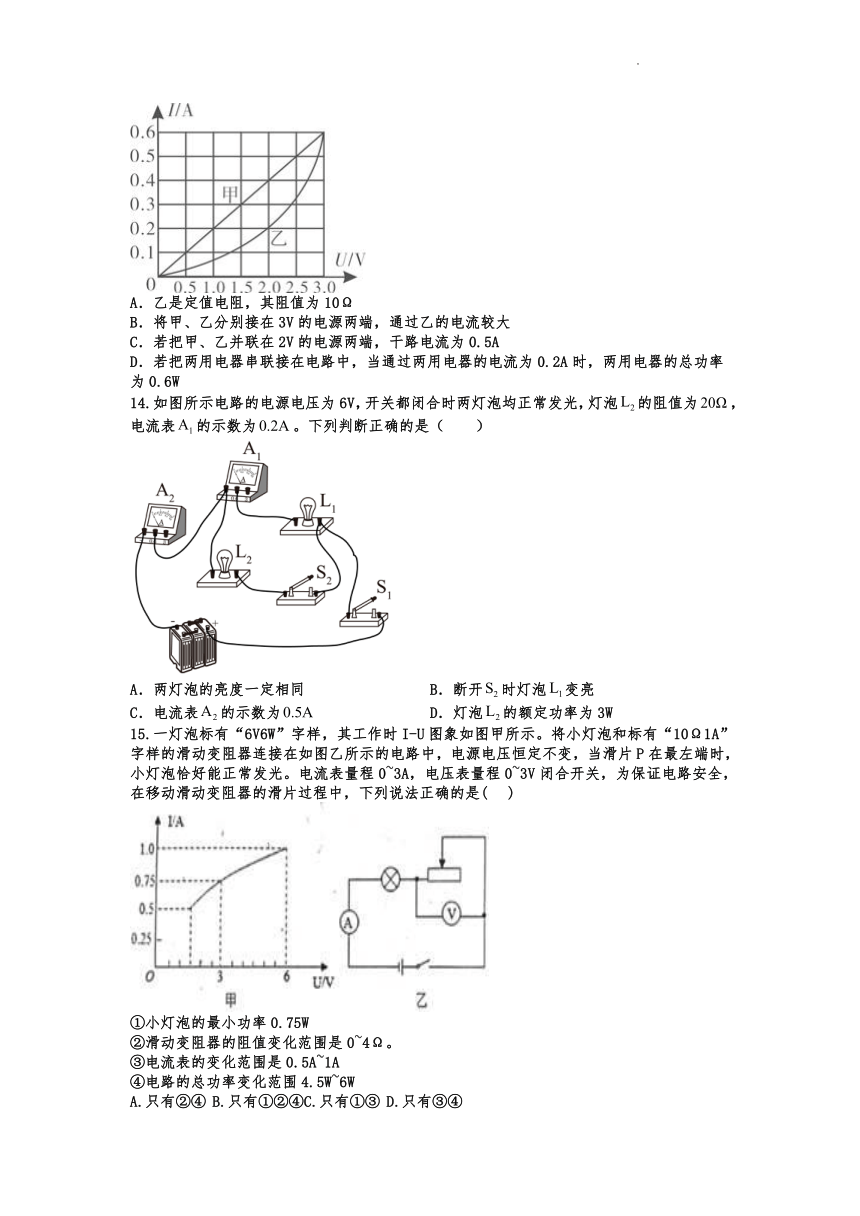

13.如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（　　）
A．乙是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把甲、乙并联在2V的电源两端，干路电流为0.5A
D．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W
14.如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（　　）
A．两灯泡的亮度一定相同 B．断开时灯泡变亮
C．电流表的示数为 D．灯泡的额定功率为3W
15.一灯泡标有“6V6W”字样，其工作时I-U图象如图甲所示。将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中，电源电压恒定不变，当滑片P在最左端时，小灯泡恰好能正常发光。电流表量程0~3A，电压表量程0~3V闭合开关，为保证电路安全，在移动滑动变阻器的滑片过程中，下列说法正确的是( )
①小灯泡的最小功率0.75W
②滑动变阻器的阻值变化范围是0~4Ω。
③电流表的变化范围是0.5A~1A
④电路的总功率变化范围4.5W~6W
A.只有②④ B.只有①②④C.只有①③ D.只有③④

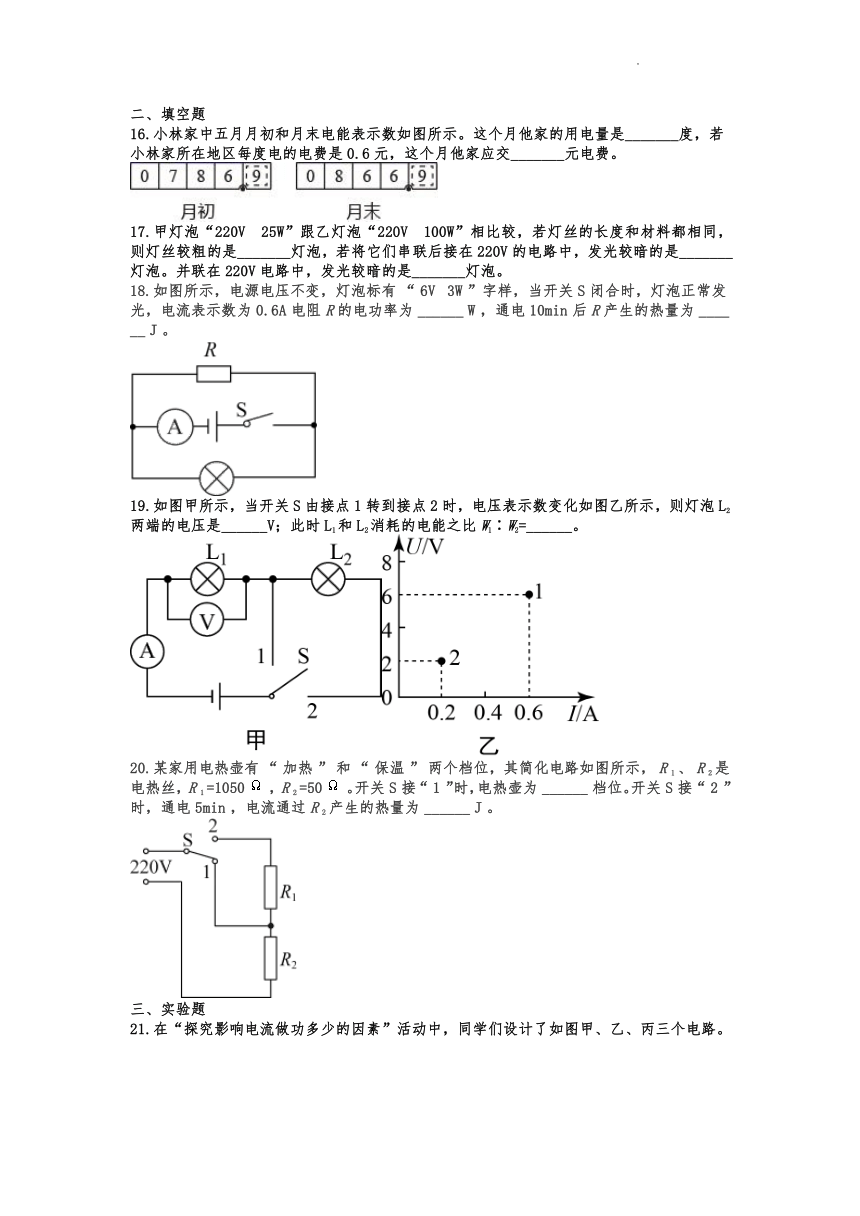

二、填空题
16.小林家中五月月初和月末电能表示数如图所示。这个月他家的用电量是_______度，若小林家所在地区每度电的电费是0.6元，这个月他家应交_______元电费。
17.甲灯泡“220V 25W”跟乙灯泡“220V 100W”相比较，若灯丝的长度和材料都相同，则灯丝较粗的是_______灯泡，若将它们串联后接在220V的电路中，发光较暗的是_______灯泡。并联在220V电路中，发光较暗的是_______灯泡。
18.如图所示，电源电压不变，灯泡标有 “ 6V 3W ”字样，当开关 S 闭合时，灯泡正常发光，电流表示数为 0.6A 电阻 R 的电功率为 ______ W ，通电 10min 后 R 产生的热量为 ______ J 。
19.如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是______V；此时L1和L2消耗的电能之比W1∶W2=______。
20.某家用电热壶有 “ 加热 ” 和 “ 保温 ” 两个档位，其简化电路如图所示， R 1 、 R 2 是电热丝， R 1 =1050 ， R 2 =50 。开关 S 接 “ 1 ”时，电热壶为 ______ 档位。开关 S 接 “ 2 ”时，通电 5min ，电流通过 R 2 产生的热量为 ______ J 。
三、实验题
21.在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路。
⑴经过讨论，认为不应该选择图甲电路，原因是 。
⑵为研究电流做功与电压的关系，应该选择图 所示的电路。
⑶利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是 。
22.小雷想知道小灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A、额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
(1)请你用笔画线代替导线，根据图1所示的电路图，将图2所示实物图连接完整______。
(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______（填“A、B”或“C、D”）接线柱接入了电路。
(3)小雷排除故障后，按图1所示的电路继续进行实验：
闭合开关，滑片P向______（填“A”或“B”）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：
次数 电压/V 电流/A 实际功率/W 电阻Ω
1 1.6 0.20 0.32 8.00
2 2.5 0.24 0.60 10.42
3 2.8 0.26 0.73 10.77
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越______。
(5)用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是小雷忽略了______对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系，”你认为这种说法______（填“正确”或“错误”）。
23.如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b。
（1）利用此装置探究“电流通过导体产生的热量与哪些因素有关”时，要求在两瓶中加入质量、______均相同的煤油。闭合开关一段时间，可以通过温度计______的情况，判断电阻丝产生热量的多少。此方案是探究______和时间相同时，电流通过电阻产生的热量与______大小的关系；
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲______R乙（选填“A．＞”、“B．＜”或“C．＝”）时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内的液体比热容关系：c甲______c乙（选填“A．＞”、“B．＜”或“C．＝”）。
四、计算题
24.如图所示电路中，小灯泡L标有“6 V 6 W”字样，R2＝3 Ω，当S1、S2都闭合时，电流表示数为1.2 A，这时小灯泡L正常发光。求：
(1)电源电压U；
(2)电阻R1的阻值；
(3)当S1、S2都断开时，小灯泡L消耗的功率。
25.如图是某电蒸锅的内部简化电路图，R1、R2均为发热电阻，R1的阻值为484Ω，加热档功率为1200W。用此电蒸锅对质量为1.2 kg的水加热使其温度升高75℃，需要的时间为375s，已知c水=4.2×103J/（kg ℃）。
求：（1）保温档的功率；
（2）电阻R2的阻值；
（3）电蒸锅的加热效率。
26.如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
求：（1）小灯泡的额定功率；
（2）电源电压及定值电阻R2的阻值；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
《第十八章 电功率》综合练习参考答案
一. 选择题
1.某家用电器正常工作时的功率约为2kW，则它可能是( )
A电风扇 B．电视机 C．空调器 D．电冰箱
【答案】C
2.下列家用电器中，正常工作时，电能主要转化为机械能的是（ ）
A． B．
C． D．
【答案】A
3.如图是一盏白炽灯的铭牌，由此铭牌可知（　　）
A．若此灯正常工作10h，消耗的电能为10kW h
B．当灯正常发光时，通过它的电流为2.2A
C．当把此灯接在110V的电路中时，灯的实际功率为50W
D．当灯正常发光时，灯丝电阻为484Ω
【答案】D
4.小美利用家中的电能表如图所示，测家用电热水壶的功率，他关闭了家中其它用电器，只有电热水壶工作，记录所测数据，进行计算，下列说法正确的是
A．观察并记录电能表转盘转动10圈，记录电热器工作的时间t
B．只使电热器工作10 s，观察并记录电能表转盘转动的圈数N
C．接在这个电能表上的用电器总功率最大为2 200 W
D．记录电能表示数从跳到时所用的时间t，误差最小
【答案】A
5.标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（　　）
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．串联后接在220V的电路中，因为通过它们的电流相等，所以一样亮
C．串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮
D．串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮
【答案】C
6.如图是小浩设计的温度测量仪的电路，R1是定值电阻，R2是阻值随环境温度升高而减小的热敏电阻，当环境温度降低时（　　）
A．电压表V1的示数增大 B．电压表V2的示数增大
C．电流表的示数增大 D．电路的总功率增大
【答案】B
7.物理实验中经常需要对物体加热，对下列各图的相关描述与实际相符的是（　　）
A．图甲，对正在熔化的海波继续加热，温度计的示数将保持不变
B．图乙，对正在沸腾的水继续加热，温度计的示数将不断升高
C．图丙，用相同的酒精灯给初温和质量都相同的水和煤油加热，水的温度升高得快一些
D．图丁，电阻丝阻值越小，电流产生的热量越多，瓶中煤油温度升高得越多
【答案】A
8.如图所示的两个电路中，电源电压相等且保持不变，闭合S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（　　）
A．L1变暗，L2亮度不变
B．L1、L2都变亮
C．L1变亮，L2变暗
D．L1、L2都变暗
【答案】A
9.如图所示，电源电压不变，下列说法正确的是（　　）
A．只闭合S1，将P向左移动，电流表示数变小，电压表示数变大
B．闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大
C．开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
【答案】B
10.如图是某人家里电热锅的工作原理图电热锅有高中低三档功率．若三档中只有一档因某只开关发生短路而不能工作，则下列判断正确的是（　　）
　
A． 高温档与中温档一定都能工作 B． 低温档与高温档一定都能工作
C． 中温档一定能工作 D． 低温档一定能工作
【答案】C
11.如图所示，R1=2R2 ，电源电压U保持不变，当开关断开时，电阻R1的功率为P1，当开关闭合时，电阻R1的功率是P′1，则P1：P′1为( )
A．2：3 B．2：1 C．4：9 D．9：4
【答案】C
12.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（ ）
A．将电压变为原来的2倍，通电时间变为原来的1/2
B．将电阻变为原来的2倍，通电时间变为原来的1/2
C．将电阻变为原来的1/2，通电时间变为原来的2倍
D．将电压变为原来的1/2，电阻变为原来的2倍
【答案】A
13.如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（　　）
A．乙是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把甲、乙并联在2V的电源两端，干路电流为0.5A
D．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W
【答案】D
14.如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（　　）
A．两灯泡的亮度一定相同 B．断开时灯泡变亮
C．电流表的示数为 D．灯泡的额定功率为3W
【答案】C
15.一灯泡标有“6V6W”字样，其工作时I-U图象如图甲所示。将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中，电源电压恒定不变，当滑片P在最左端时，小灯泡恰好能正常发光。电流表量程0~3A，电压表量程0~3V闭合开关，为保证电路安全，在移动滑动变阻器的滑片过程中，下列说法正确的是( )
①小灯泡的最小功率0.75W
②滑动变阻器的阻值变化范围是0~4Ω。
③电流表的变化范围是0.5A~1A
④电路的总功率变化范围4.5W~6W
A.只有②④ B.只有①②④C.只有①③ D.只有③④
【答案】 A
二、填空题
16.小林家中五月月初和月末电能表示数如图所示。这个月他家的用电量是_______度，若小林家所在地区每度电的电费是0.6元，这个月他家应交_______元电费。
【答案】80 48
17.甲灯泡“220V 25W”跟乙灯泡“220V 100W”相比较，若灯丝的长度和材料都相同，则灯丝较粗的是_______灯泡，若将它们串联后接在220V的电路中，发光较暗的是_______灯泡。并联在220V电路中，发光较暗的是_______灯泡。
【答案】 乙；乙；甲。
18.如图所示，电源电压不变，灯泡标有 “ 6V 3W ”字样，当开关 S 闭合时，灯泡正常发光，电流表示数为 0.6A 电阻 R 的电功率为 ______ W ，通电 10min 后 R 产生的热量为 ______ J 。
【答案】0.6 ；360
19.如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是______V；此时L1和L2消耗的电能之比W1∶W2=______。
【答案】4 1∶2
20.某家用电热壶有 “ 加热 ” 和 “ 保温 ” 两个档位，其简化电路如图所示， R 1 、 R 2 是电热丝， R 1 =1050 ， R 2 =50 。开关 S 接 “ 1 ”时，电热壶为 ______ 档位。开关 S 接 “ 2 ”时，通电 5min ，电流通过 R 2 产生的热量为 ______ J 。
【答案】加热 ；600
三、实验题
21.在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路。
⑴经过讨论，认为不应该选择图甲电路，原因是 。
⑵为研究电流做功与电压的关系，应该选择图 所示的电路。
⑶利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是 。
【答案】没有控制变量，图丙，L1断路（或开路）
22.小雷想知道小灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A、额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
(1)请你用笔画线代替导线，根据图1所示的电路图，将图2所示实物图连接完整______。
(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______（填“A、B”或“C、D”）接线柱接入了电路。
(3)小雷排除故障后，按图1所示的电路继续进行实验：
闭合开关，滑片P向______（填“A”或“B”）端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：
次数 电压/V 电流/A 实际功率/W 电阻Ω
1 1.6 0.20 0.32 8.00
2 2.5 0.24 0.60 10.42
3 2.8 0.26 0.73 10.77
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越______。
(5)用L2替换L1重复上面的实验时，需要改变______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是小雷忽略了______对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系，”你认为这种说法______（填“正确”或“错误”）。
【答案】
A、B A 大 电压 温度 正确
23.如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b。
（1）利用此装置探究“电流通过导体产生的热量与哪些因素有关”时，要求在两瓶中加入质量、______均相同的煤油。闭合开关一段时间，可以通过温度计______的情况，判断电阻丝产生热量的多少。此方案是探究______和时间相同时，电流通过电阻产生的热量与______大小的关系；
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲______R乙（选填“A．＞”、“B．＜”或“C．＝”）时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内的液体比热容关系：c甲______c乙（选填“A．＞”、“B．＜”或“C．＝”）。
【答案】初温 示数变化 电流 电阻 ＝ ＜
四、计算题
24.如图所示电路中，小灯泡L标有“6 V 6 W”字样，R2＝3 Ω，当S1、S2都闭合时，电流表示数为1.2 A，这时小灯泡L正常发光。求：
(1)电源电压U；
(2)电阻R1的阻值；
(3)当S1、S2都断开时，小灯泡L消耗的功率。
【答案】(1)6；(2)30；(3)2.67；
25.如图是某电蒸锅的内部简化电路图，R1、R2均为发热电阻，R1的阻值为484Ω，加热档功率为1200W。用此电蒸锅对质量为1.2 kg的水加热使其温度升高75℃，需要的时间为375s，已知c水=4.2×103J/（kg ℃）。
求：（1）保温档的功率；
（2）电阻R2的阻值；
（3）电蒸锅的加热效率。
【答案】（1）100W；（2）44Ω；（3）84%
26.如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
求：（1）小灯泡的额定功率；
（2）电源电压及定值电阻R2的阻值；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
【答案】（1）2W；（2）5V， 10Ω；（3）2Ω～7.5Ω。
