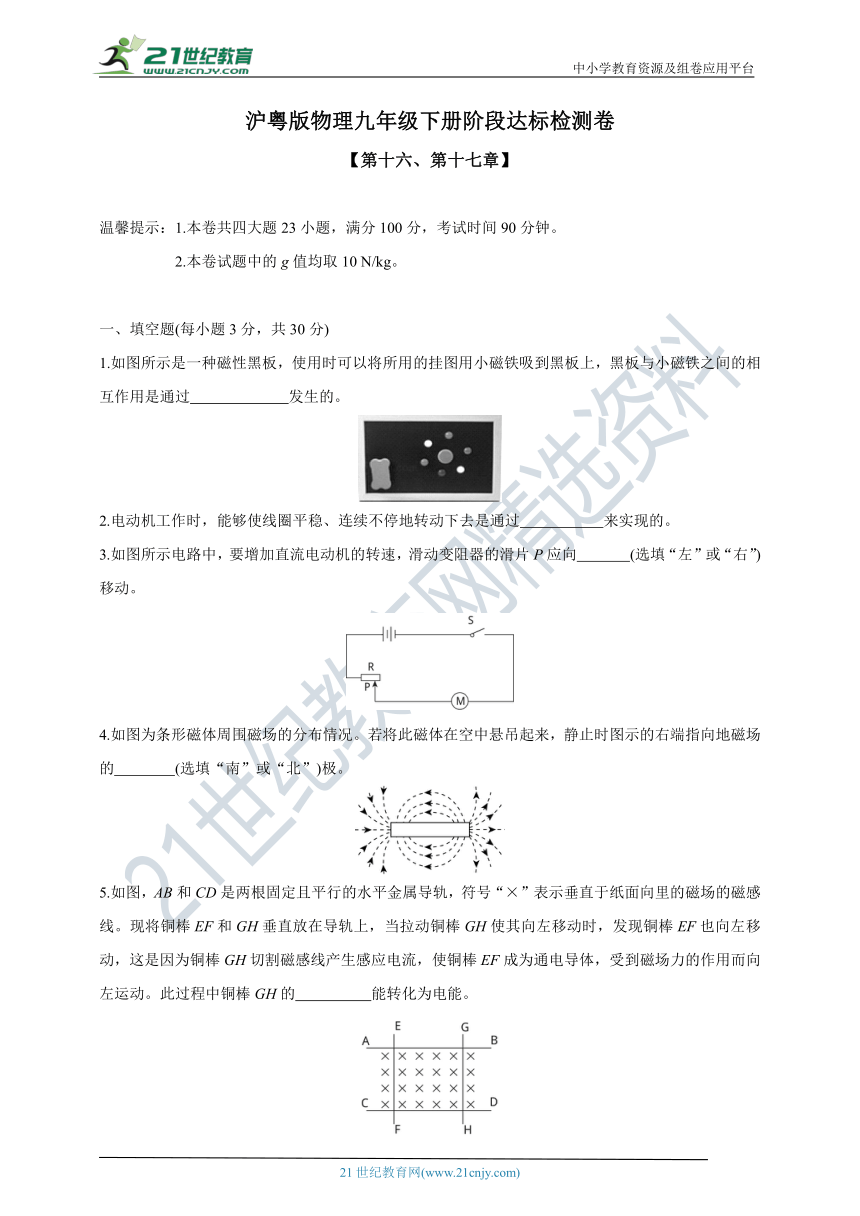

沪粤版物理九年级下册阶段达标检测卷
【第十六、第十七章】
温馨提示：1.本卷共四大题23小题，满分100分，考试时间90分钟。
2.本卷试题中的g值均取10 N/kg。
一、填空题(每小题3分，共30分)
1.如图所示是一种磁性黑板，使用时可以将所用的挂图用小磁铁吸到黑板上，黑板与小磁铁之间的相互作用是通过　 　发生的。
2.电动机工作时，能够使线圈平稳、连续不停地转动下去是通过　 　来实现的。
3.如图所示电路中，要增加直流电动机的转速，滑动变阻器的滑片P应向　 　(选填“左”或“右”)移动。
4.如图为条形磁体周围磁场的分布情况。若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的　 　(选填“南”或“北”)极。
5.如图，AB和CD是两根固定且平行的水平金属导轨，符号“×”表示垂直于纸面向里的磁场的磁感线。现将铜棒EF和GH垂直放在导轨上，当拉动铜棒GH使其向左移动时，发现铜棒EF也向左移动，这是因为铜棒GH切割磁感线产生感应电流，使铜棒EF成为通电导体，受到磁场力的作用而向左运动。此过程中铜棒GH的　 　能转化为电能。

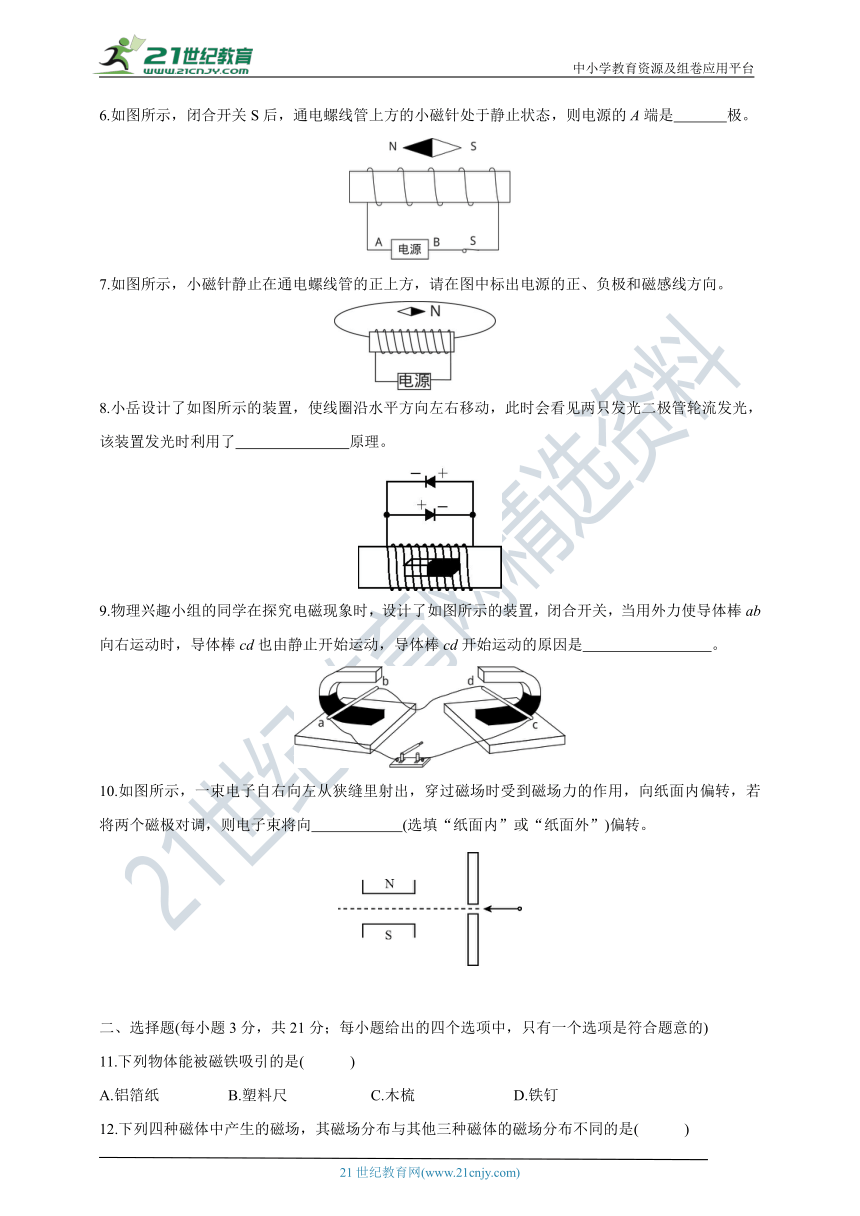

6.如图所示，闭合开关S后，通电螺线管上方的小磁针处于静止状态，则电源的A端是　 　极。
7.如图所示，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向。
8.小岳设计了如图所示的装置，使线圈沿水平方向左右移动，此时会看见两只发光二极管轮流发光，该装置发光时利用了　 　原理。
9.物理兴趣小组的同学在探究电磁现象时，设计了如图所示的装置，闭合开关，当用外力使导体棒ab向右运动时，导体棒cd也由静止开始运动，导体棒cd开始运动的原因是　 　。
10.如图所示，一束电子自右向左从狭缝里射出，穿过磁场时受到磁场力的作用，向纸面内偏转，若将两个磁极对调，则电子束将向　 　(选填“纸面内”或“纸面外”)偏转。
二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的)
11.下列物体能被磁铁吸引的是( )
A.铝箔纸 B.塑料尺 C.木梳 D.铁钉
12.下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是( )
A.条形磁铁 B.地磁场 C.通电直导线 D.通电螺线管

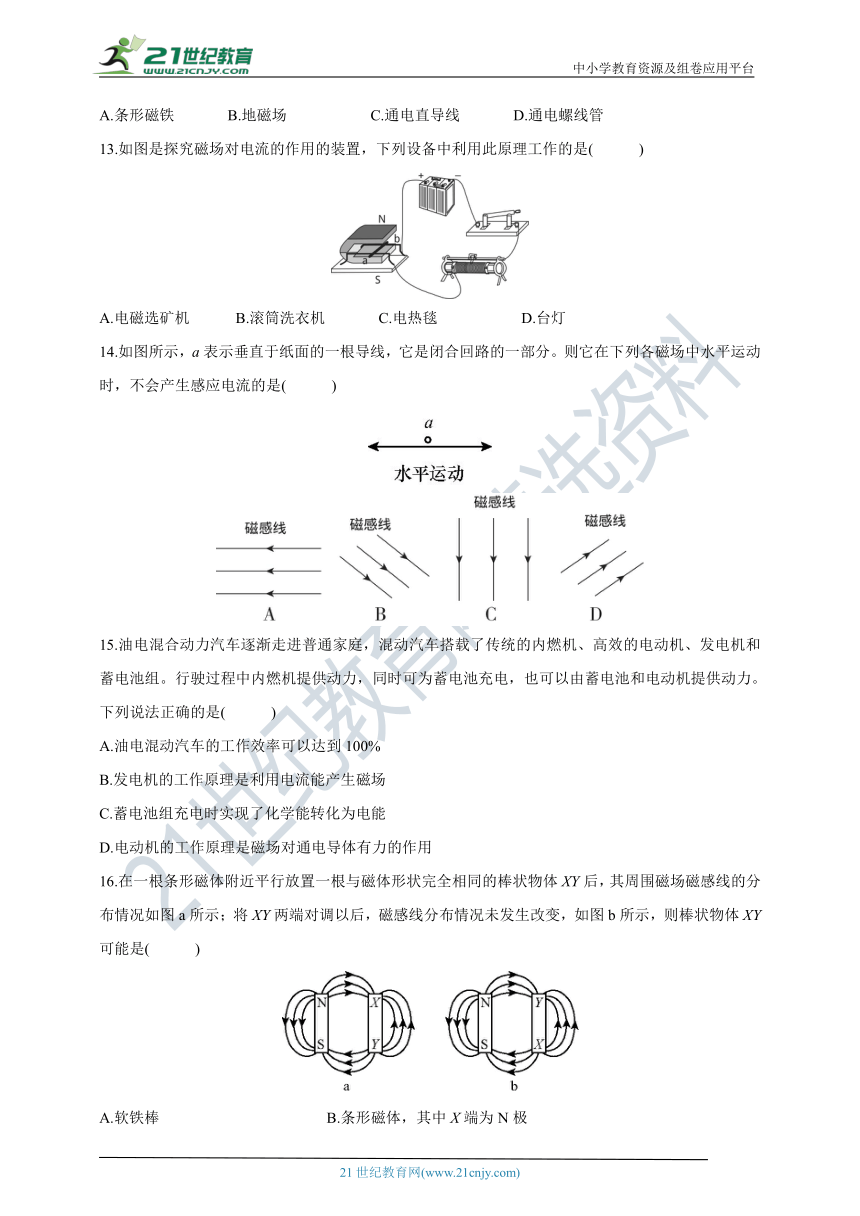

13.如图是探究磁场对电流的作用的装置，下列设备中利用此原理工作的是( )
A.电磁选矿机 B.滚筒洗衣机 C.电热毯 D.台灯
14.如图所示，a表示垂直于纸面的一根导线，它是闭合回路的一部分。则它在下列各磁场中水平运动时，不会产生感应电流的是( )
15.油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力。下列说法正确的是( )
A.油电混动汽车的工作效率可以达到100%
B.发电机的工作原理是利用电流能产生磁场
C.蓄电池组充电时实现了化学能转化为电能
D.电动机的工作原理是磁场对通电导体有力的作用
16.在一根条形磁体行放置一根与磁体形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图a所示；将XY两端对调以后，磁感线分布情况未发生改变，如图b所示，则棒状物体XY可能是( )
A.软铁棒 　　　　　 B.条形磁体，其中X端为N极
C.铜棒 　　　　　 D.条形磁体，其中Y端为N极

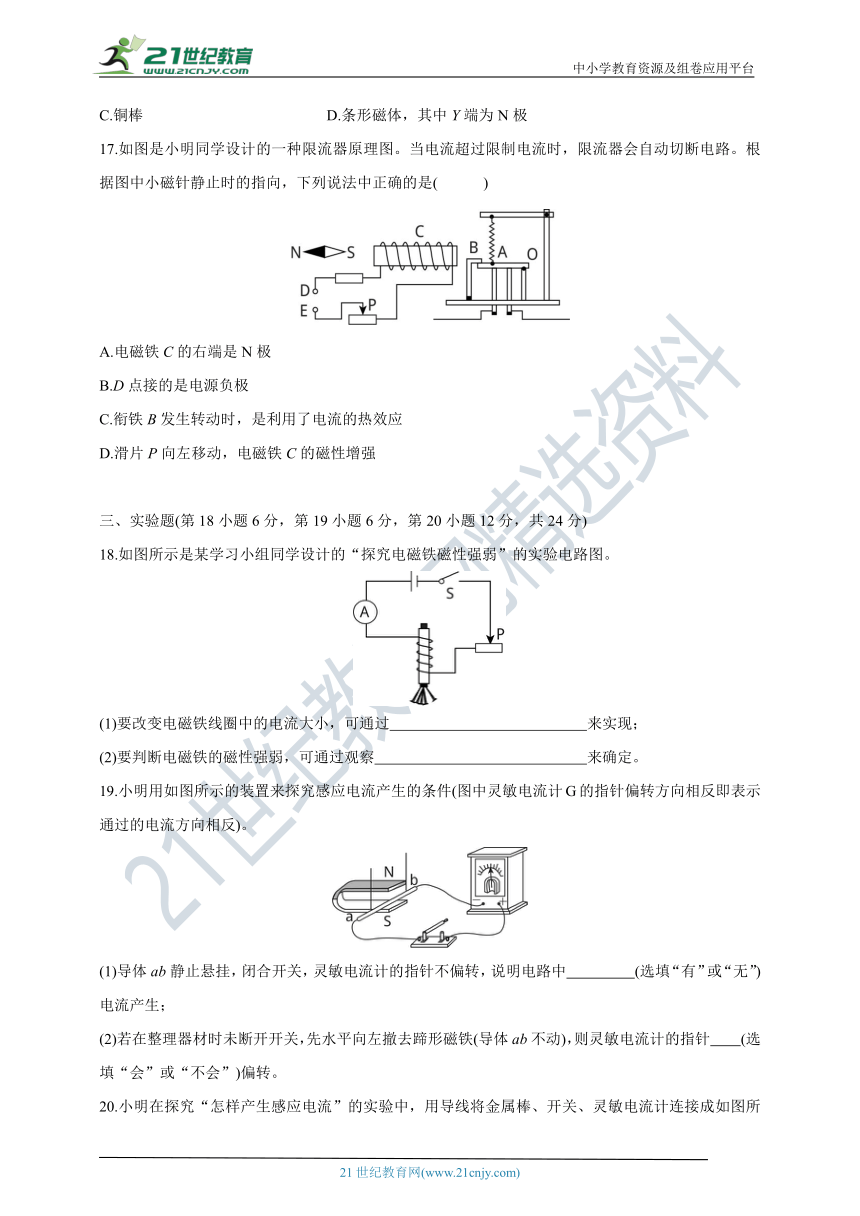

17.如图是小明同学设计的一种限流器原理图。当电流超过限制电流时，限流器会自动切断电路。根据图中小磁针静止时的指向，下列说法中正确的是( )
A.电磁铁C的右端是N极
B.D点接的是电源负极
C.衔铁B发生转动时，是利用了电流的热效应
D.滑片P向左移动，电磁铁C的磁性增强
三、实验题(第18小题6分，第19小题6分，第20小题12分，共24分)
18.如图所示是某学习小组同学设计的“探究电磁铁磁性强弱”的实验电路图。
(1)要改变电磁铁线圈中的电流大小，可通过　 　来实现；
(2)要判断电磁铁的磁性强弱，可通过观察　 　来确定。
19.小明用如图所示的装置来探究感应电流产生的条件(图中灵敏电流计G的指针偏转方向相反即表示通过的电流方向相反)。
(1)导体ab静止悬挂，闭合开关，灵敏电流计的指针不偏转，说明电路中　 　(选填“有”或“无”)电流产生；
(2)若在整理器材时未断开开关，先水平向左撤去蹄形磁铁(导体ab不动)，则灵敏电流计的指针 　(选填“会”或“不会”)偏转。
20.小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流计连接成如图所示的电路。请你参与探究并回答下列问题：
(1)悬挂金属棒静置于U形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是竖直向　 　(选填“上”或“下”)的；
(2)灵敏电流计的作用是用来检测　 　的。若闭合开关后并未发现电流计指针偏转，经检查，器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是　 　；
(3)小明认为是原来磁铁的磁性太弱所致，他提岀更换磁性更强的磁铁，就在他移动原磁铁时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因：
　 　(仅写出最应该进行的一步操作)。
四、简答与计算题(第21小题7分，第22小题8分，第23小题10分，共25分；解答要有必要的公式和过程)
21.如图，将一枚转动灵活的小磁针放在水平桌面上，将一条导线平行放在小磁针上方。
(1)给导线通电，小磁针发生偏转，说明什么？
(2)断电后小磁针在谁的作用下回到原来的位置？
(3)若图中电流方向改为向右，则小磁针的偏转方向与图中所示方向相同还是相反？
22.小鹏看了一则有关电磁炮的报道，它的构造如图所示，将待发射的炮弹(导体)放置在处于强磁场中的两条平行导轨上，如果给导轨通以很大的电流，使炮弹成为一个载流导体，则在磁场的作用下，它将沿轨道加速运动，在计算机的操作下，锁定目标，予以定点爆破。请回答：
(1)电磁炮发射的工作原理是什么
(2)可采取哪些措施改变电磁炮的发射方向
(3)试猜想，在理论上要继续提高电磁炮的发射速度，可以采取哪些措施
23.如图所示电路是某学校楼道自动控制照明系统，已知控制电路电源电压U＝4.5 V，电磁继电器线圈电阻R1＝5 Ω，滑动变阻器R2最大阻值是25 Ω。R3是一光敏电阻，其阻值随“光照度E”的增大而减小，且成反比，其具体关系如表所示(光照度E的单位：勒克斯，符号lx；光越强，光照度越大)。当线圈中电流减小至I0＝90 mA时，电磁继电器衔铁被弹簧拉起，启动照明系统。利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作。
(1)根据表格中数据写出光敏电阻R3的阻值与光照度E的函数关系式；
光照度E/lx 0.5 1 1.5 2 2.5 3
光敏电阻R3的阻值/Ω 60 30 20 15 12 10
(2)闭合开关S，把滑片P移到最右端(b端)，求照明系统启动时的光照度E0是多少 其他条件不变，如果光照度E为2 lx时并保持1 min不变，这段时间内R2消耗的电能是多少
参 考 答 案
1.磁场　2.换向器　3.左　4.南　5.机械　6.正　7.如图所示。
8.电磁感应　9.通电导体在磁场中受力运动　10.纸面外　
11.D 12.C 13.B 14.A 15.D 16.A 17.B
18.(1)调节滑动变阻器滑片的位置　(2)电磁铁吸引铁钉的数目　
19.(1)无　(2)会
20.(1)下　(2)感应电流　金属棒　(3)让金属棒沿水平方向快速做切割磁感线运动　
21.解：(1)实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场；
(2)断开开关，小磁针在地磁场的作用下又恢复到原来的位置；
(3)改变电流方向，则通电导体产生的磁场的方向会发生改变，小磁针的偏转方向与图中所示方向相反。
22.解：(1)通电导体在磁场中受到力的作用。
(2)改变电流的方向或磁场的方向。
(3)增大电流或增强磁场。
23.解：(1)由题表数据可知，光照度E与光敏电阻R3的阻值的乘积，E×R3＝0.5 lx×60 Ω＝1 lx×30 Ω＝1.5 lx×20 Ω＝2 lx×15 Ω＝2.5 lx×12 Ω＝3 lx×10 Ω＝30 lx·Ω，即R3＝。
(2)闭合开关S，将滑片P移至b端，滑动变阻器接入电路中的电阻最大，由题意可知，当线圈中电流减小至I0＝90 mA＝0.09 A时，电磁继电器衔铁被弹簧拉起，启动照明系统，所以电路中的总电阻R总＝＝＝50 Ω，则R3＝R总－R1－R2＝50 Ω－5 Ω－25 Ω＝20 Ω。由题表数据可知，当R3＝20 Ω时，E0＝1.5 lx，由题表数据可知，当E＝2 lx时，此时光敏电阻的阻值R'3＝15 Ω，此时电路中的电流I'＝＝＝0.1 A>90 mA，所以照明系统没有启动。1 min内R2消耗的电能W＝I'2R2t＝(0.1 A)2×25 Ω×60 s＝15 J。
