中小学教育资源及组卷应用平台

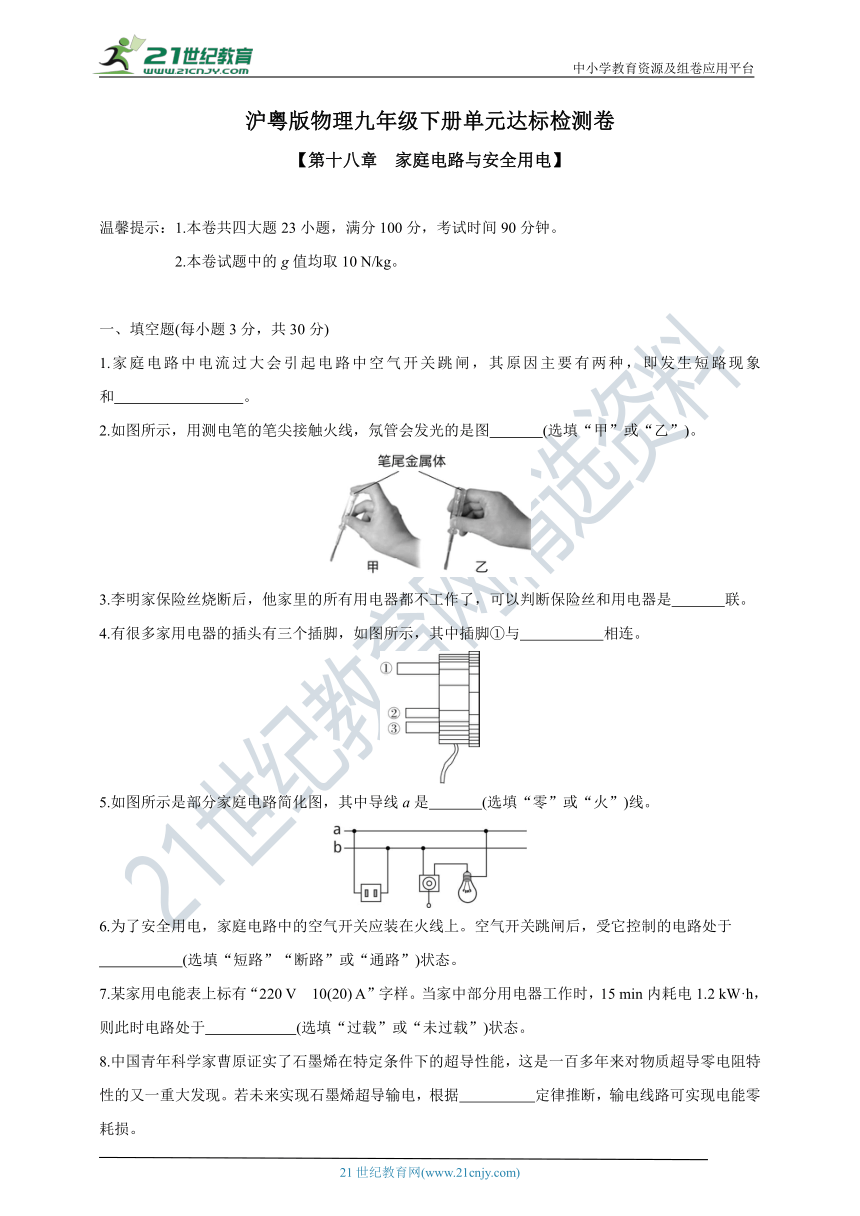

沪粤版物理九年级下册单元达标检测卷
【第十八章 家庭电路与安全用电】
温馨提示：1.本卷共四大题23小题，满分100分，考试时间90分钟。
2.本卷试题中的g值均取10 N/kg。
一、填空题(每小题3分，共30分)
1.家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和 。
2.如图所示，用测电笔的笔尖接触火线，氖管会发光的是图 (选填“甲”或“乙”)。
3.李明家保险丝烧断后，他家里的所有用电器都不工作了，可以判断保险丝和用电器是 联。
4.有很多家用电器的插头有三个插脚，如图所示，其中插脚①与 相连。
5.如图所示是部分家庭电路简化图，其中导线a是 (选填“零”或“火”)线。
6.为了安全用电，家庭电路中的空气开关应装在火线上。空气开关跳闸后，受它控制的电路处于
(选填“短路”“断路”或“通路”)状态。
7.某家用电能表上标有“220 V 10(20) A”字样。当家中部分用电器工作时，15 min内耗电1.2 kW·h，则此时电路处于 (选填“过载”或“未过载”)状态。
8.中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，这是一百多年来对物质超导零电阻特性的又一重大发现。若未来实现石墨烯超导输电，根据 定律推断，输电线路可实现电能零耗损。

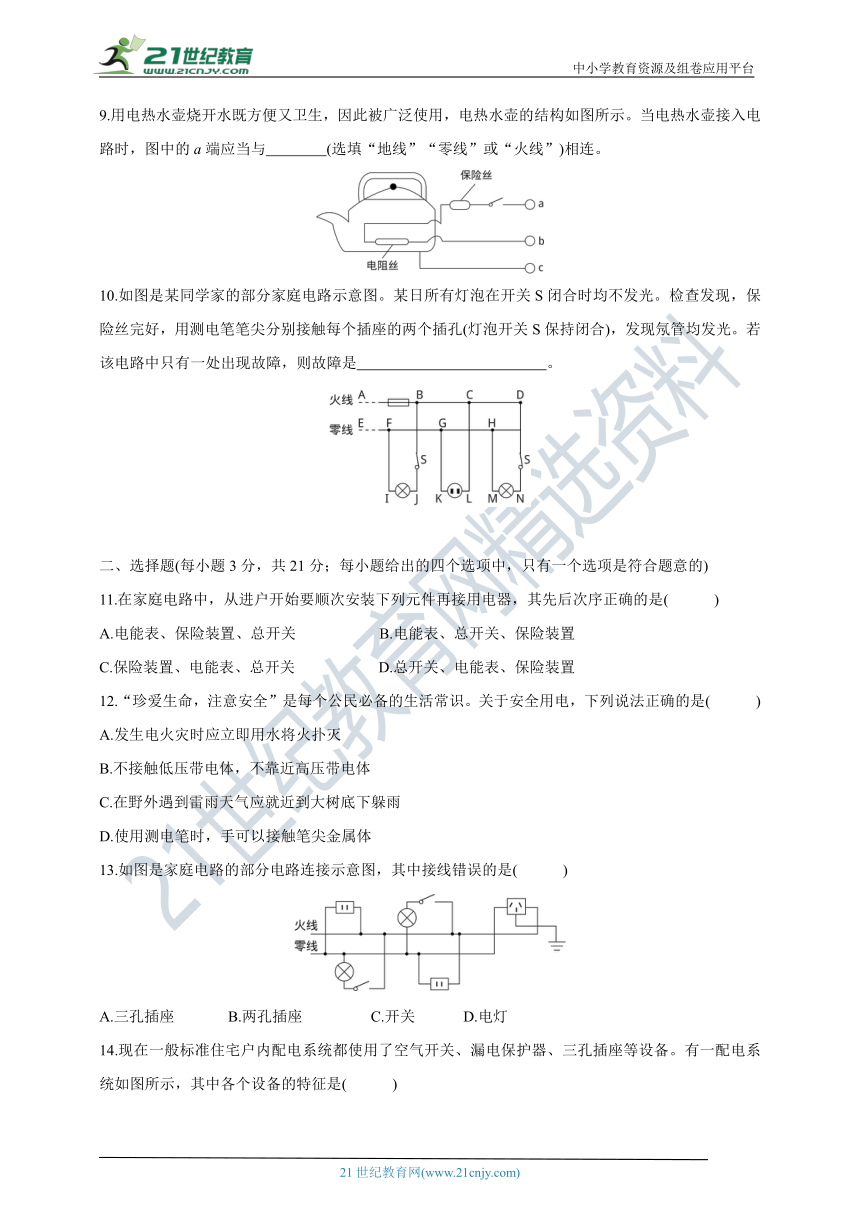

9.用电热水壶烧开水既方便又卫生，因此被广泛使用，电热水壶的结构如图所示。当电热水壶接入电路时，图中的a端应当与 (选填“地线”“零线”或“火线”)相连。
10.如图是某同学家的部分家庭电路示意图。某日所有灯泡在开关S闭合时均不发光。检查发现，保险丝完好，用测电笔笔尖分别接触每个插座的两个插孔(灯泡开关S保持闭合)，发现氖管均发光。若该电路中只有一处出现故障，则故障是 。
二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的)
11.在家庭电路中，从进户开始要顺次安装下列元件再接用电器，其先后次序正确的是( )
A.电能表、保险装置、总开关 B.电能表、总开关、保险装置
C.保险装置、电能表、总开关 D.总开关、电能表、保险装置
12.“珍爱生命，注意安全”是每个公民必备的生活常识。关于安全用电，下列说法正确的是( )
A.发生电火灾时应立即用水将火扑灭
B.不接触低压带电体，不靠近高压带电体
C.在野外遇到雷雨天气应就近到大树底下躲雨
D.使用测电笔时，手可以接触笔尖金属体
13.如图是家庭电路的部分电路连接示意图，其中接线错误的是( )
A.三孔插座 B.两孔插座 C.开关 D.电灯

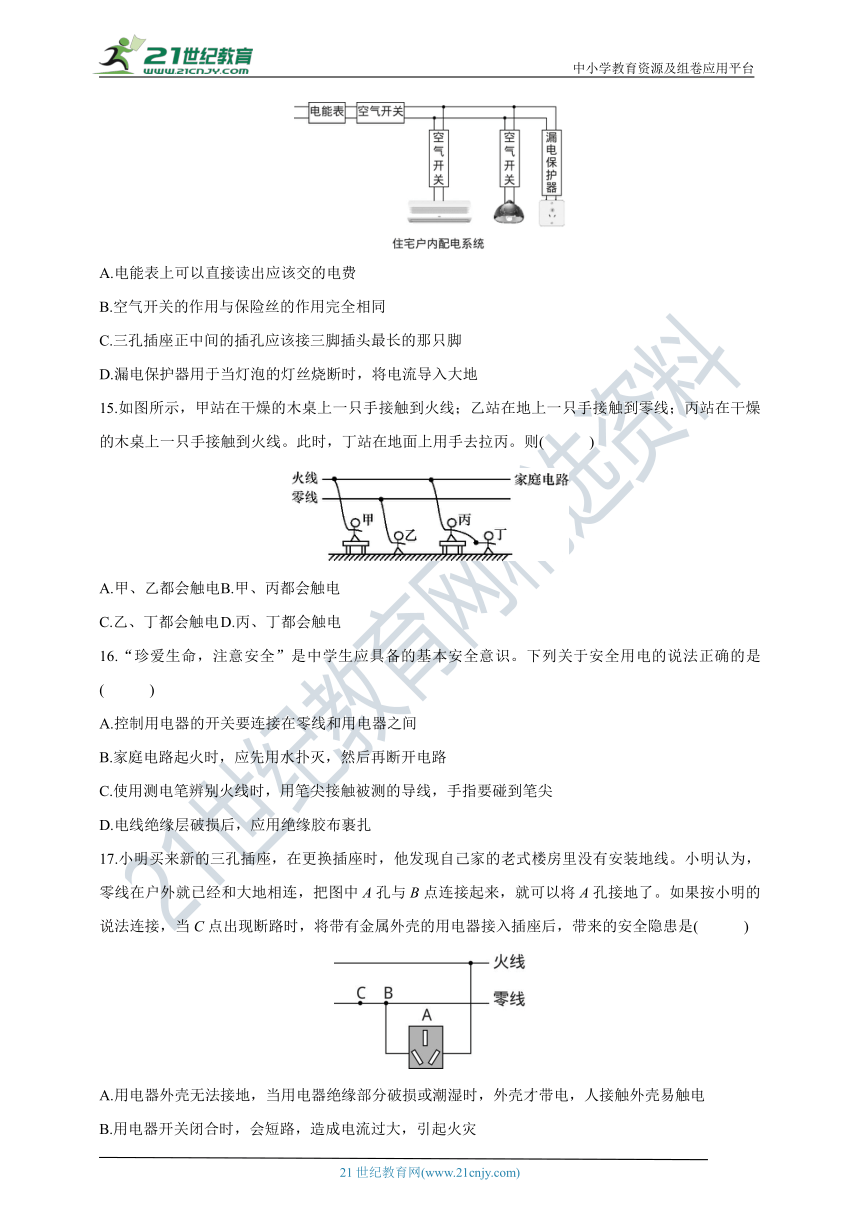

14.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三孔插座等设备。有一配电系统如图所示，其中各个设备的特征是( )
A.电能表上可以直接读出应该交的电费
B.空气开关的作用与保险丝的作用完全相同
C.三孔插座正中间的插孔应该接三脚插头最长的那只脚
D.漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
15.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则( )
A.甲、乙都会触电 B.甲、丙都会触电
C.乙、丁都会触电 D.丙、丁都会触电
16.“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是( )
A.控制用电器的开关要连接在零线和用电器之间
B.家庭电路起火时，应先用水扑灭，然后再断开电路
C.使用测电笔辨别火线时，用笔尖接触被测的导线，手指要碰到笔尖
D.电线绝缘层破损后，应用绝缘胶布裹扎
17.小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是( )
A.用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
B.用电器开关闭合时，会短路，造成电流过大，引起火灾
C.无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D.用电器开关闭合时，外壳会带电，人接触外壳易触电
三、实验题(第18小题6分，第19小题6分，第20小题12分，共24分)

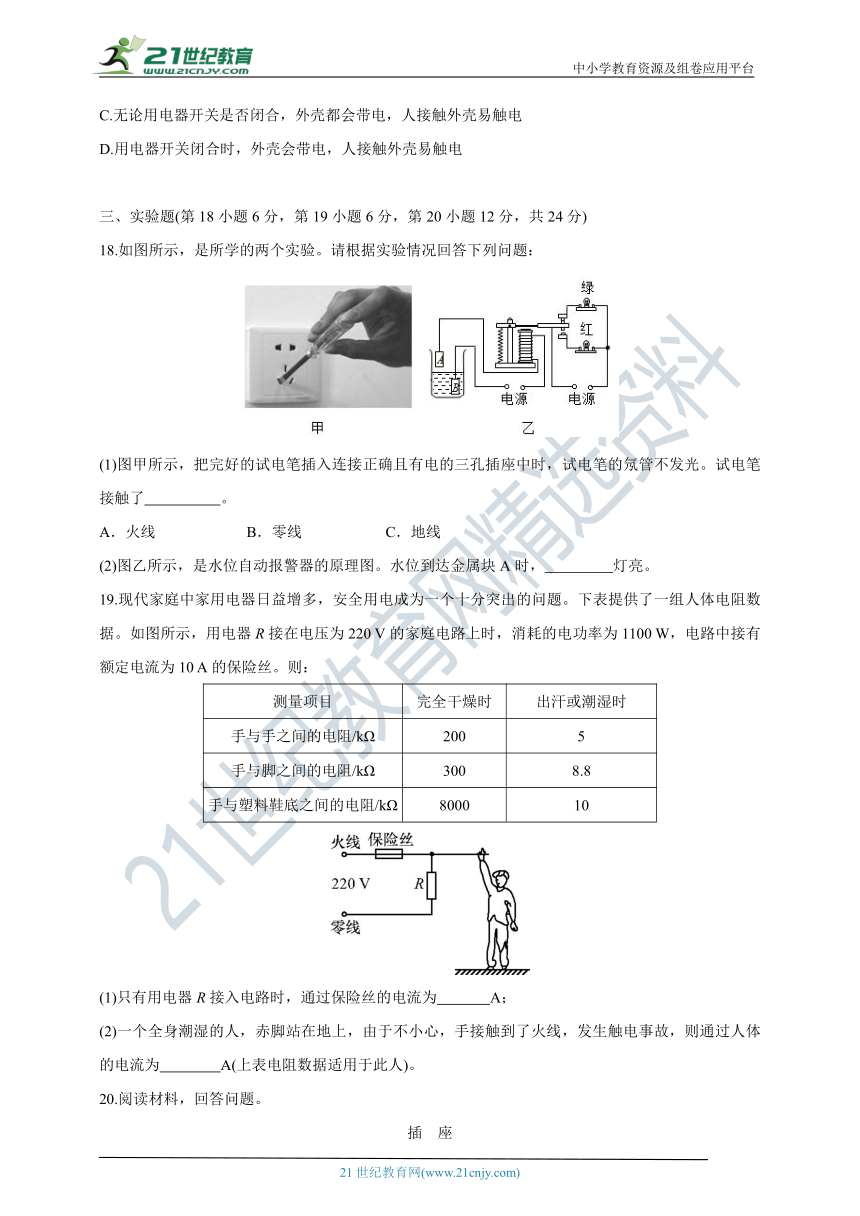

18.如图所示，是所学的两个实验。请根据实验情况回答下列问题：
(1)图甲所示，把完好的试电笔插入连接正确且有电的三孔插座中时，试电笔的氖管不发光。试电笔接触了 。
A．火线 B．零线 C．地线
(2)图乙所示，是水位自动报警器的原理图。水位到达金属块A时， 灯亮。
19.现代家庭中家用电器日益增多，安全用电成为一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220 V的家庭电路上时，消耗的电功率为1100 W，电路中接有额定电流为10 A的保险丝。则：
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻/kΩ 200 5
手与脚之间的电阻/kΩ 300 8.8
手与塑料鞋底之间的电阻/kΩ 8000 10
(1)只有用电器R接入电路时，通过保险丝的电流为 A；
(2)一个全身潮湿的人，赤脚站在地上，由于不小心，手接触到了火线，发生触电事故，则通过人体的电流为 A(上表电阻数据适用于此人)。
20.阅读材料，回答问题。
插 座

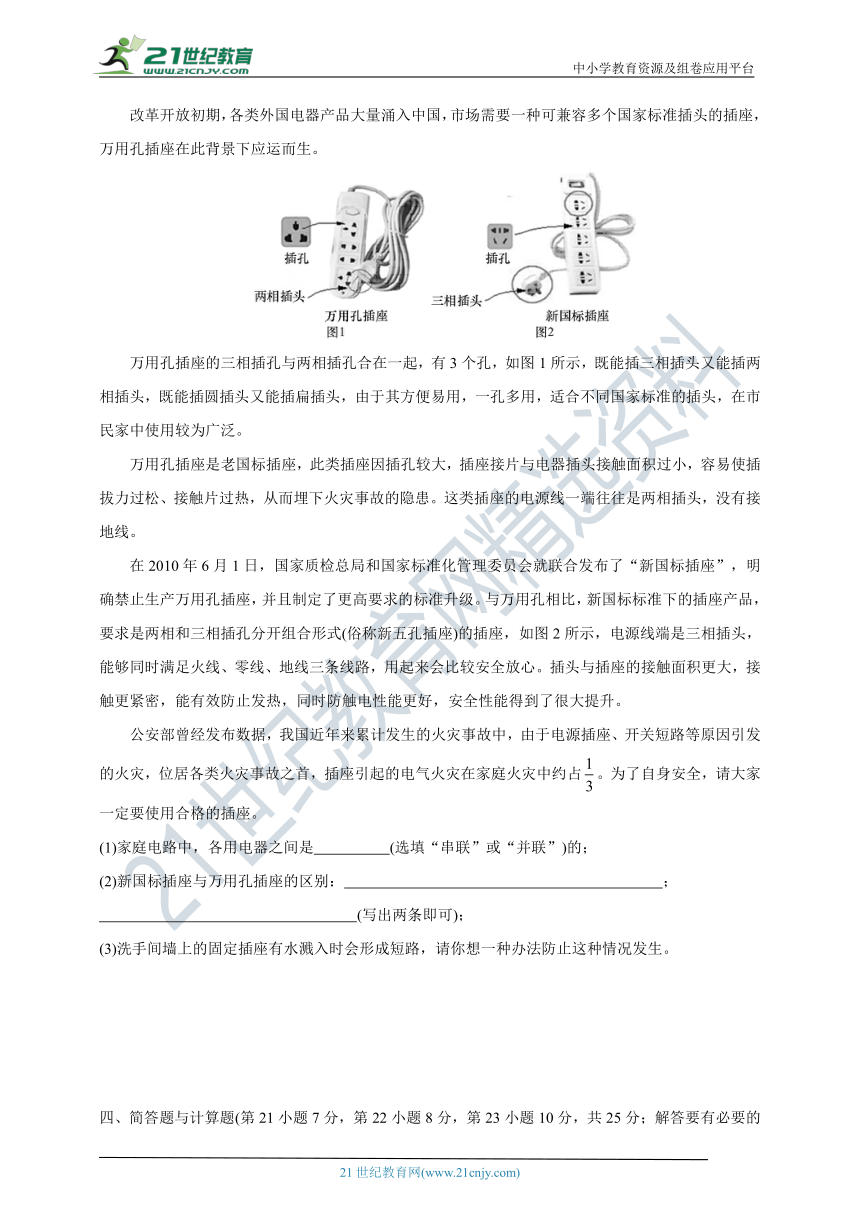

改革开放初期，各类外国电器产品大量涌入中国，市场需要一种可兼容多个国家标准插头的插座，万用孔插座在此背景下应运而生。
万用孔插座的三相插孔与两相插孔合在一起，有3个孔，如图1所示，既能插三相插头又能插两相插头，既能插圆插头又能插扁插头，由于其方便易用，一孔多用，适合不同国家标准的插头，在市民家中使用较为广泛。
万用孔插座是老国标插座，此类插座因插孔较大，插座接片与电器插头接触面积过小，容易使插拔力过松、接触片过热，从而埋下火灾事故的隐患。这类插座的电源线一端往往是两相插头，没有接地线。
在2010年6月1日，国家质检总局和国家标准化管理委员会就联合发布了“新国标插座”，明确禁止生产万用孔插座，并且制定了更高要求的标准升级。与万用孔相比，新国标标准下的插座产品，要求是两相和三相插孔分开组合形式(俗称新五孔插座)的插座，如图2所示，电源线端是三相插头，能够同时满足火线、零线、地线三条线路，用起来会比较安全放心。插头与插座的接触面积更大，接触更紧密，能有效防止发热，同时防触电性能更好，安全性能得到了很大提升。
公安部曾经发布数据，我国近年来累计发生的火灾事故中，由于电源插座、开关短路等原因引发的火灾，位居各类火灾事故之首，插座引起的电气火灾在家庭火灾中约占。为了自身安全，请大家一定要使用合格的插座。
(1)家庭电路中，各用电器之间是 (选填“串联”或“并联”)的；
(2)新国标插座与万用孔插座的区别： ；
(写出两条即可)；
(3)洗手间墙上的固定插座有水溅入时会形成短路，请你想一种办法防止这种情况发生。
四、简答题与计算题(第21小题7分，第22小题8分，第23小题10分，共25分；解答要有必要的公式和过程)
21.小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查是保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。
22.小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关，R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少 此时，电路消耗的总功率为多少
(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与 之间；
(3)不管照明灯是关闭的还是打开的，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中的 (选填“a”“b”或“c”)处。
23.某课外活动小组在社会实践活动中获得信息如下：
(1)某工厂用电电压U＝380 V，电流I＝500 A，则该工程1 h可消耗多少电能
(2)某水力发电站(如图甲)的部分信息：
①发电站供电功率P1＝2×106 kW，而用户用电功率为P2＝1.2×106 kW，出现了多余的电能被全部浪费掉的现象，若平均每天供电、用电时间均为5 h，则平均每天浪费多少电能
②该发电站经过改进，能回收原来每天浪费的全部电能，并经转化可再次发电，再次发电的电能与回收的电能之间的关系如图乙所示，如果6×103 kg的水从该电站上游落下可发电1 kW·h，则改进后的发电站每天回收后再发电的电能相当于多少质量的水所发的电
参 考 答 案
1.总功率过大 2.甲 3.串 4.地线 5.零 6.断路 7.过载 8.焦耳 9.火线 10.电路EF部分发生断路
11.B 12.B 13.A 14.C 15.D 16.D 17.D
18.(1)B (2)红
19.(1)5 (2)0.025
20.(1)并联 (2)新国标插座插孔是五孔，万用孔插座插孔是三孔 新国标插座电源线是三相插头，万用孔插座电源线是两相插头(合理即可) (3)给固定插座安装塑料盖。
21.解：因为电路发生了短路，所以电路中电阻很小，而家庭电路的电压220 V是一定的，根据I＝可知，电路中的电流会很大。根据Q＝I2Rt可知，通电时间和保险丝的电阻一定时，通过电路的电流越大，保险丝产生的热量越多，温度急剧升高，达到保险丝的熔点，保险丝烧断。
22.解：(1)二极管D正常工作时，D与R串联，定值电阻R两端的电压UR＝U－UD＝220 V－2.2 V＝217.8 V，电路中的电流I＝ID＝0.01 A，定值电阻R＝＝＝2.178×104 Ω，总功率P＝UI＝220 V×0.01 A＝2.2 W。
(2)火线 (3)b
23.解：(1)该工程1 h可消耗的电能W＝UIt＝380 V×500 A×3600 s＝6.84×108 J＝ kW·h＝190 kW·h。
(2)①由P＝可得，发电站提供的电能W1＝P1t＝2×106 kW×5 h＝107 kW·h，用户使用的电能W2＝P2t＝1.2×106 kW×5 h＝6×106 kW·h，浪费的电能W浪费＝W1－W2＝107 kW·h－6×106 kW·h＝4×106 kW·h；
②W回收＝W浪费＝4×106 kW·h，由题图乙可知，＝，则W再发电＝W回收＝×4×106 kW·h＝3×106 kW·h，m水＝×W再发电＝6×103 kg/(kW·h)×3×106 kW·h＝1.8×1010 kg。
