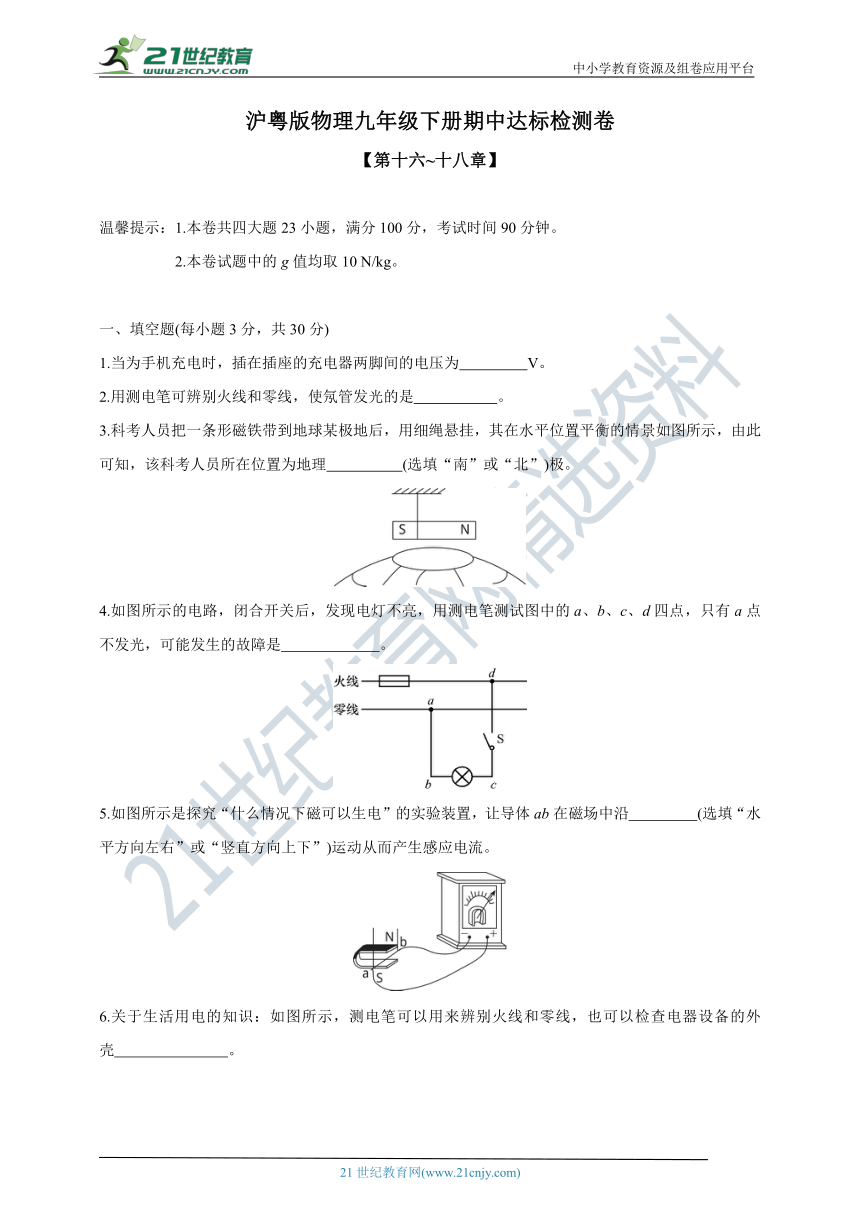

沪粤版物理九年级下册期中达标检测卷
【第十六~十八章】
温馨提示：1.本卷共四大题23小题，满分100分，考试时间90分钟。
2.本卷试题中的g值均取10 N/kg。
一、填空题(每小题3分，共30分)
1.当为手机充电时，插在插座的充电器两脚间的电压为　 　V。
2.用测电笔可辨别火线和零线，使氖管发光的是　 　。
3.科考人员把一条形磁铁带到地球某极地后，用细绳悬挂，其在水平位置平衡的情景如图所示，由此可知，该科考人员所在位置为地理　 　(选填“南”或“北”)极。
4.如图所示的电路，闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是　 　。
5.如图所示是探究“什么情况下磁可以生电”的实验装置，让导体ab在磁场中沿　 　(选填“水平方向左右”或“竖直方向上下”)运动从而产生感应电流。
6.关于生活用电的知识：如图所示，测电笔可以用来辨别火线和零线，也可以检查电器设备的外壳　 　。

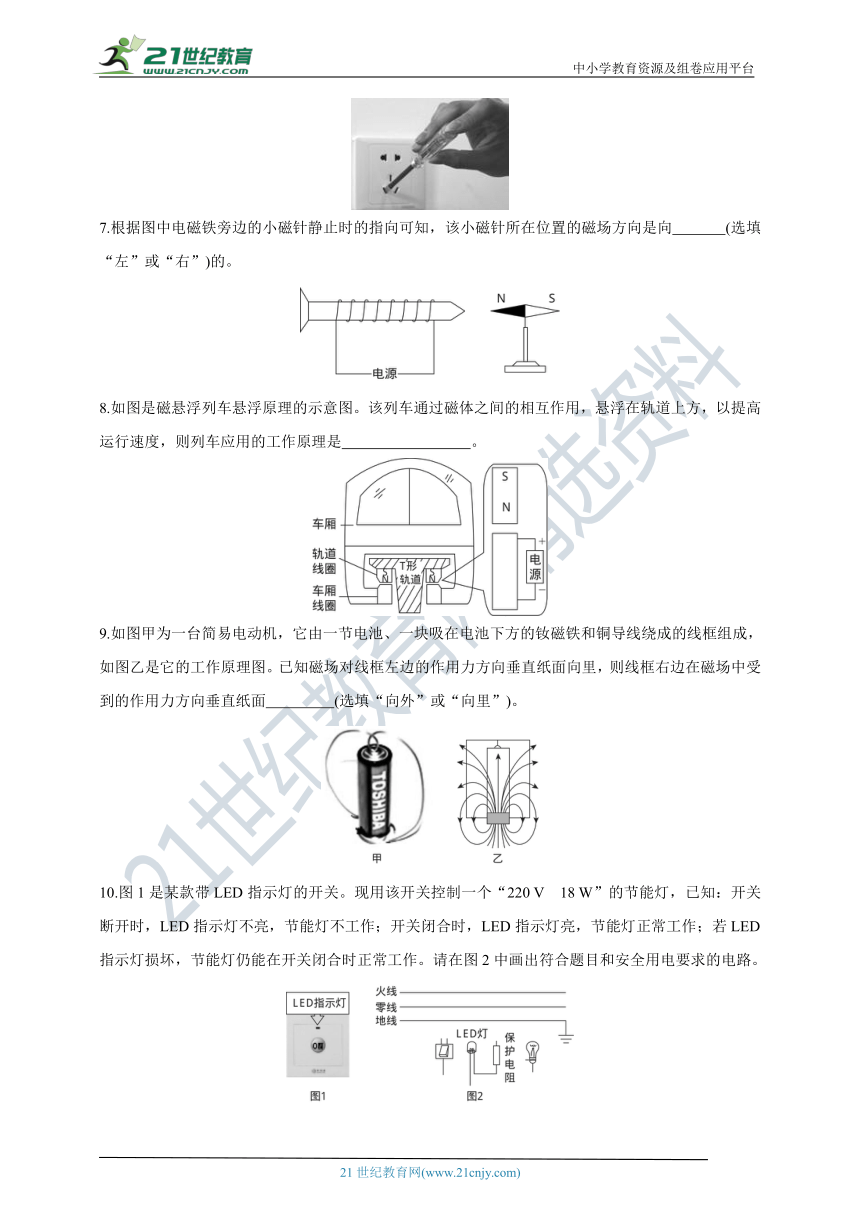

7.根据图中电磁铁旁边的小磁针静止时的指向可知，该小磁针所在位置的磁场方向是向　 　(选填“左”或“右”)的。
8.如图是磁悬浮列车悬浮原理的示意图。该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，则列车应用的工作原理是　 　。
9.如图甲为一台简易电动机，它由一节电池、一块吸在电池下方的钕磁铁和铜导线绕成的线框组成，如图乙是它的工作原理图。已知磁场对线框左边的作用力方向垂直纸面向里，则线框右边在磁场中受到的作用力方向垂直纸面　 　(选填“向外”或“向里”)。
10.图1是某款带LED指示灯的开关。现用该开关控制一个“220 V　18 W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。请在图2中画出符合题目和安全用电要求的电路。
二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的)
11.有关家庭电路及安全用电的说法正确的是( )
A.发生触电事故，应先将人拉开
B.不同时触摸到火线和零线也可能触电
C.电灯开关短路时，可引起空气开关跳闸
D.使用测电笔时手必须接触笔尖金属体
12.如图所示，在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针(黑端为N极)，静止时其指向正确的是( )
13.如图所示是研究电磁铁磁性的实验，闭合开关后，下列说法正确的是( )
A.电磁铁能吸引大头针是电磁感应现象
B.电磁铁的下端是N极
C.将铁钉换成铜棒会使磁性增强
D.滑片P向右移动，电磁铁吸引大头针的数目会减少
14.如图所示的家庭电路中，当开关都闭合时，灯L不亮，用测电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是( )
A.电能表的单位是千瓦时
B.三孔插座是为了防止用电器外壳带电发生触电事故
C.若在导线a和b之间接一个灯泡L1，则它和L是并联
D.根据测试结果，应该是m与j之间断路
15.如图所示，在电磁铁上方用弹簧悬挂一个条形磁铁，闭合开关，将滑动变阻器的滑片P从右向左滑动的过程中，弹簧将( )
A.先伸长后缩短 B.逐渐伸长 C.静止不动 D.逐渐缩短
16.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是( )
A.a B.a、b C.a、b、c D.a、b、c、d
17.如图为“探究感应电流产生条件”的实验装置示意图，实验过程中磁体处于静止状态。关于这个实验，下列说法正确的是( )
A.当导体棒处于静止状态时，灵敏电流计的指针发生偏转
B.当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转
C.当导体棒向右上方运动时，灵敏电流计的指针发生偏转
D.当导体棒沿水平方向左右运动时，灵敏电流计的指针不发生偏转
三、实验题(第18小题6分，第19小题6分，第20小题12分，共24分)
18.小明同学在做“探究通电螺线管外部的磁场分布”实验时，实验装置如图所示。
(1)闭合开关后，螺线管周围小磁针的指向如图所示，小明根据螺线管右端小磁针的指向判断出螺线管的右端为N极，则可知电源的A端为　 　极；
(2)当电源的正、负极方向对换时，小磁针a的N、S极指向也对换，由此可知，通电螺线管的外部磁场方向与螺线管中导线的　 　方向有关。
19.如图所示是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA属于　 　杠杆；
(2)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为达到设计要求，应把滑动变阻器的滑片P向　 　移动。
20.如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变。
(1)如图甲所示，电流计指针不偏转，这是因为导体ab　 　；
(2)如图乙所示，电流计指针也不偏转，这是因为　 　；
(3)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有　 　；
(4)如图丁所示，电流计指针向右偏转，由此可知，导体ab中的电流方向是　 　(选填“由a到b”或“由b到a”)。
四、简答与计算题(第21小题7分，第22小题8分，第23小题10分，共25分；解答要有必要的公式和过程)
21.软铁磁化后，磁性很容易消失，称为软铁磁性材料。而钢等物质在磁化后，磁性能够长久保持，称为硬磁性材料。硬磁性材料可以做成永磁体，还可以用来记录信息。如图所示是录音机的录音磁头的工作原理图，请说明录音机录音的工作原理。
22.节约用电，人人有责。为此，政府提倡市民在夏季高温期间将空调温度设定在舒适温度即可，不必贪凉求低。为响应倡导，某同学将家中一台额定电压为220 V，额定功率为1100 W的变频空调，从原来设定的温度22 ℃改成26 ℃，此时制冷实际功率为850 W。若变频空调平均每天连续工作10 h，求：
(1)此空调正常工作时的电流；
(2)每天节约用电多少度 这些电能通过标有“1200 r/(kW·h)”的电能表可让其转盘转多少转
23.中国“95后”的天才科学家曹原，成功实现了石墨烯的“超导电实验”，破解了困扰全球物理学界107年的难题，为超导研究打开了一扇新的大门，可能成为常温超导体研究的里程碑，超导应用即将走进我们的生活。现有一个小型水电站，如图所示，发电机提供的电压U＝250 V，保持恒定，通过输电线向较远处的用户输电，输电线的总电阻R0＝0.15 Ω。闭合开关S，若发电机提供给电路的总功率P＝50 kW，求：
(1)通过输电线的电流I和输电线上损耗的热功率P0；
(2)用户得到的功率P1和输电效率η；
(3)若将输电线改为超导输电线，在保证用户得到以上功率不变的情况下(此时可在用电器前端加一调压装置，以保证用电器能正常工作)，与原来相比，每天节省的电能可供一个额定功率P2＝1 kW的电饭煲正常工作多少天 (假设电饭煲每天工作2小时)
参 考 答 案
1.220　2.火线　3.南　4.ab之间断路　5.水平方向左右　6.是否带电　7.左　8.异名磁极相互吸引　9.向外　10.如图所示。
11.B 12.A 13.B 14.D 15.D 16.C 17.C
18.(1)正　(2)电流　
19.(1)省力　(2)右　
20.(1)没有运动　(2)没有闭合开关　(3)切割磁感线　(4)由b到a　
21.解：录音机的磁带上附有一层硬磁性材料制成的磁粉。录音时，声音通过话筒利用电磁感应原理把声音先转变成强弱变化的电流，强弱变化的电流通过录音磁头，产生了强弱变化的磁场。磁带划过磁头时，磁粉被强弱不同的磁场磁化，于是记录了有关磁性变化的信息。
22.解：(1)由P＝UI可得，此空调正常工作时的电流I＝＝＝5 A。
(2)若设定的温度由原来的22 ℃改成26 ℃，则减小的功率ΔP＝P额－P实＝1100 W－850 W＝250 W＝0.25 kW，每天节约的电能W＝ΔP·t＝0.25 kW×10 h＝2.5 kW·h＝2.5度，1200 r/(kW·h)表示电路每消耗1 kW·h的电能，电能表的转盘转过1200 r，则节约的电能可让电能表转盘转动的转数n＝W×1200 r/(kW·h)＝2.5 kW·h×1200 r/(kW·h)＝3000 r。
23.解：(1)通过输电线的电流I＝＝＝200 A，输电线上损耗的热功率P0＝I2R0＝(200 A)2×0.15 Ω＝6×103 W＝6 kW。
(2)用户得到的功率P1＝P－P0＝50 kW－6 kW＝44 kW输电效率η＝×100%＝×100%＝88%。
(3)设能让电饭煲正常工作N天，根据能量关系得到W0＝W2，即P0t1＝P2t2N，代入数据得6000 W×24×3600 s＝1000 W×2×3600 s×N，解得N＝72。
