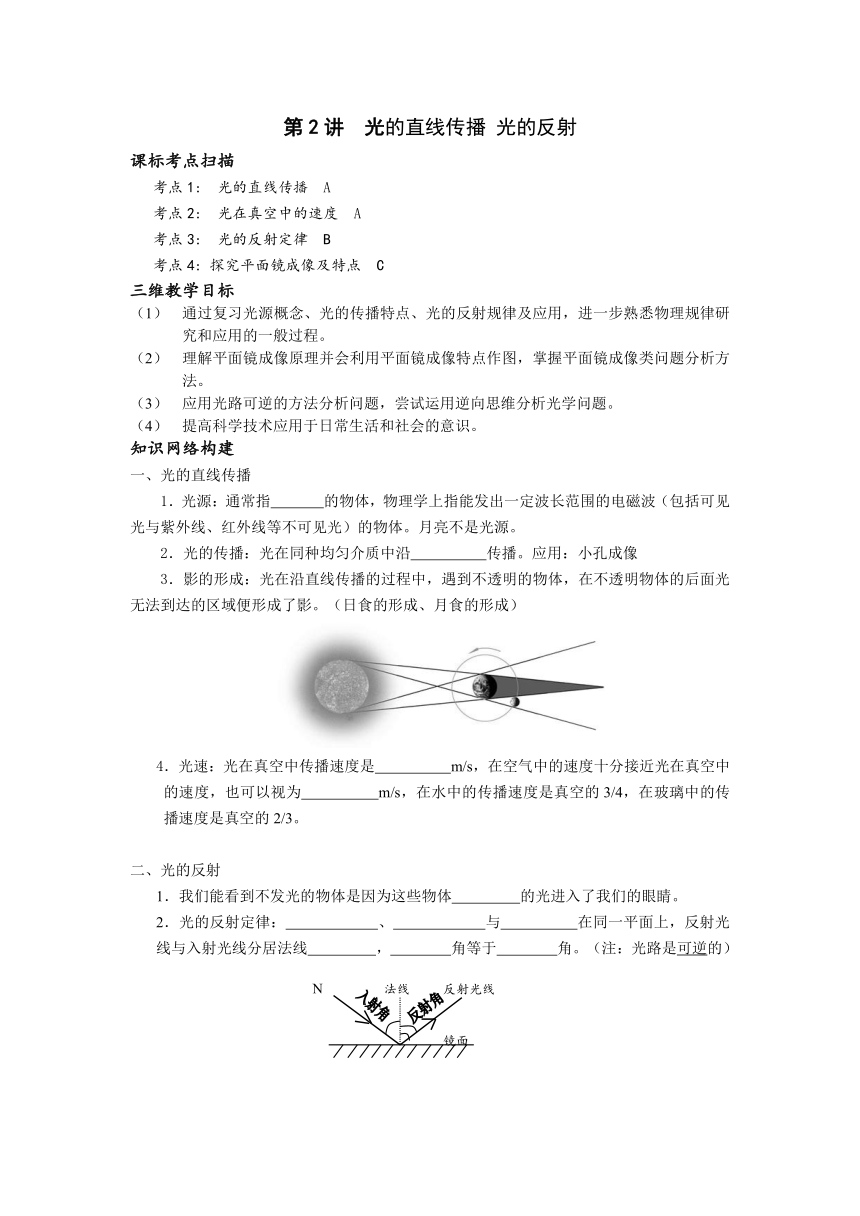

第2讲 光的直线传播 光的反射

第2讲 光的直线传播 光的反射
课标考点扫描
考点1: 光的直线传播 A
考点2: 光在真空中的速度 A
考点3: 光的反射定律 B
考点4: 探究平面镜成像及特点 C
三维教学目标
通过复习光源概念、光的传播特点、光的反射规律及应用，进一步熟悉物理规律研究和应用的一般过程。
理解平面镜成像原理并会利用平面镜成像特点作图，掌握平面镜成像类问题分析方法。
应用光路可逆的方法分析问题，尝试运用逆向思维分析光学问题。
提高科学技术应用于日常生活和社会的意识。
知识网络构建
一、光的直线传播
1．光源：通常指 的物体，物理学上指能发出一定波长范围的电磁波（包括可见光与紫外线、红外线等不可见光）的物体。月亮不是光源。
2．光的传播：光在同种均匀介质中沿 传播。应用：小孔成像
3．影的形成：光在沿直线传播的过程中，遇到不透明的物体，在不透明物体的后面光无法到达的区域便形成了影。（日食的形成、月食的形成）
4．光速：光在真空中传播速度是 m/s，在空气中的速度十分接近光在真空中的速度，也可以视为 m/s，在水中的传播速度是真空的3/4，在玻璃中的传播速度是真空的2/3。
二、光的反射
1．我们能看到不发光的物体是因为这些物体 的光进入了我们的眼睛。
2．光的反射定律： 、 与 在同一平面上，反射光线与入射光线分居法线 ， 角等于 角。（注：光路是可逆的）

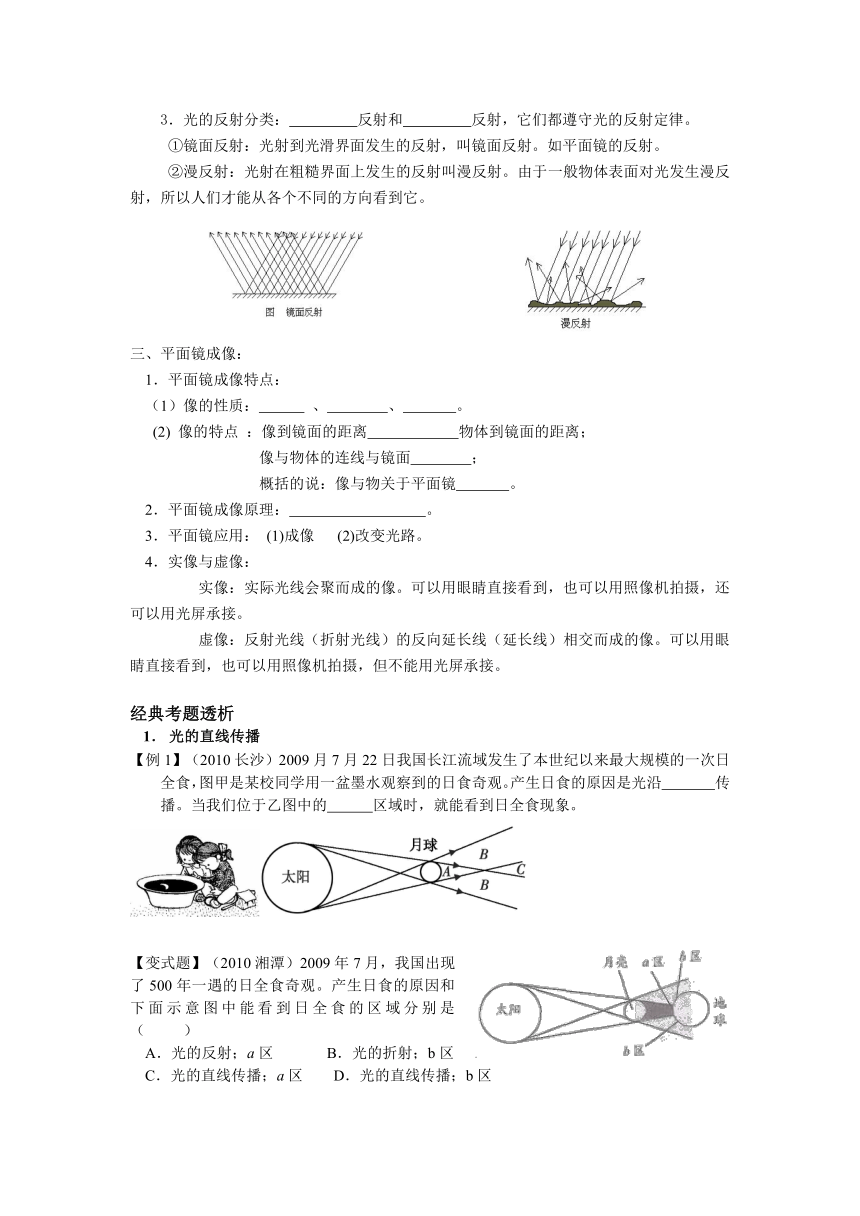

3．光的反射分类： 反射和 反射，它们都遵守光的反射定律。
①镜面反射：光射到光滑界面发生的反射，叫镜面反射。如平面镜的反射。
②漫反射：光射在粗糙界面上发生的反射叫漫反射。由于一般物体表面对光发生漫反射，所以人们才能从各个不同的方向看到它。
?

三、平面镜成像：
1．平面镜成像特点：
（1）像的性质： 、 、 。
(2) 像的特点 ：像到镜面的距离　　　　　　物体到镜面的距离；
像与物体的连线与镜面　　　　；
概括的说：像与物关于平面镜 。
2．平面镜成像原理： 。
3．平面镜应用： (1)成像 (2)改变光路。
4．实像与虚像：
实像：实际光线会聚而成的像。可以用眼睛直接看到，也可以用照像机拍摄，还可以用光屏承接。
虚像：反射光线（折射光线）的反向延长线（延长线）相交而成的像。可以用眼睛直接看到，也可以用照像机拍摄，但不能用光屏承接。
经典考题透析
光的直线传播
【例1】（2010长沙）2009月7月22日我国长江流域发生了本世纪以来最大规模的一次日全食，图甲是某校同学用一盆墨水观察到的日食奇观。产生日食的原因是光沿 传播。当我们位于乙图中的 区域时，就能看到日全食现象。
【变式题】（2010湘潭）2009年7月，我国出现了500年一遇的日全食奇观。产生日食的原因和下面示意图中能看到日全食的区域分别是（ ）
A．光的反射；a区 B．光的折射；b区
C．光的直线传播；a区 D．光的直线传播；b区
【例2】（2011绍兴）如图，点燃的蜡烛放在距小孔a处，它成的像在距小孔b的半透明纸上，且a大于b，则半透明纸上的像是（ ）
A.倒立、放大的虚像 B.正立、缩小的虚像
C.倒立、缩小的实像 D.正立、放大的实像
【变式题】（2010丽江）如图所示为“小孔成像”的示意图：①该现象可以用 来解释；②小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来 （选填“变大”、“不变”或“变小”）
光的反射
【例3】如下图左所示，早晨的太阳光与水平方向成30O角射到一水平放置的平面镜上，经镜面反射后，反射角为 ，随着时间的推移，从早晨到中午，反射角将 (填“增大”、“不变”或“减小”)．
【变式题】（2010广州）画出上右图中入射光线经平面镜反射后的光线．
【例4】（2010湘潭）如图所示，在暗室中用手电筒照射挂在白色墙上的小镜子，这时看到被照射部分（ ）
A．墙和镜子都是黑色的
B．墙和镜子都是白色的
C．墙是黑色的，镜子是白色的
D．墙是白色的，镜子是黑色的
3．平面镜成像
【例5】(2011山东威海)（1）在“探究光反射的规律”时，小李进行如图所示的实验，让一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF。将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示，此实验现象说明　　　　　　　　　　　。在图甲中，如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明　　　　　　　　　　　　　　　　　。
（2）图甲是小明同学探究平面镜的实验装置，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像，小明拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A’处时，可以看到它跟像完全重合，由此可以得出的结论是　　　　　；经过三次实验后，在白纸上记录的像与物对应点的位置如图乙所示，下一步你将如何处理“白纸”上的信息从而得出结论.　　　　　　　　　　　　　　　　　　　　　　。
【例6】（2010天津）检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像 。视力表在镜中的像与被测者相距（ ）
A．2.1 m B．2.5m
C．4.6m D．5m
【变式题】（2011自贡）小明向平静的湖面看去，鱼儿在白云中游来游去，看到的鱼儿是由于光的______射形成的虚像；若湖中的水深3m，则白云形成的像到水面的距离_________3m。（选填“大于”、“小于”或“等于”）
【例7】作物体在平面镜内所成的像。

【变式题】S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。
课堂实战演练
1．（2011丽水）如图所示的光现象中，属于光的直线传播现象的是( )
2. (2011鞍山)生活中经常提到的“影”，与我们所学到的光学知识有关。例如,水中倒影和立竿见影中的“影”,前者是由_________形成的，后者是由_________形成的。
3．（2010宜昌）关于物体通过平面镜成像，下列说法正确的是（ ）
A．物体通过平面镜所成的像是实像
B．物体离平面镜越远，所成的像越小
C．物体与它在平面镜中所成的像大小一定相等
D．物体到平面镜的距离大于像到平面镜的距离

4．(2011重庆)图中0B是一条反射光线，ON为法线。请在图中画出相应的入射光线。
