北师大版九年级年级全一册第十二章欧姆定律 单元练习（含解析）

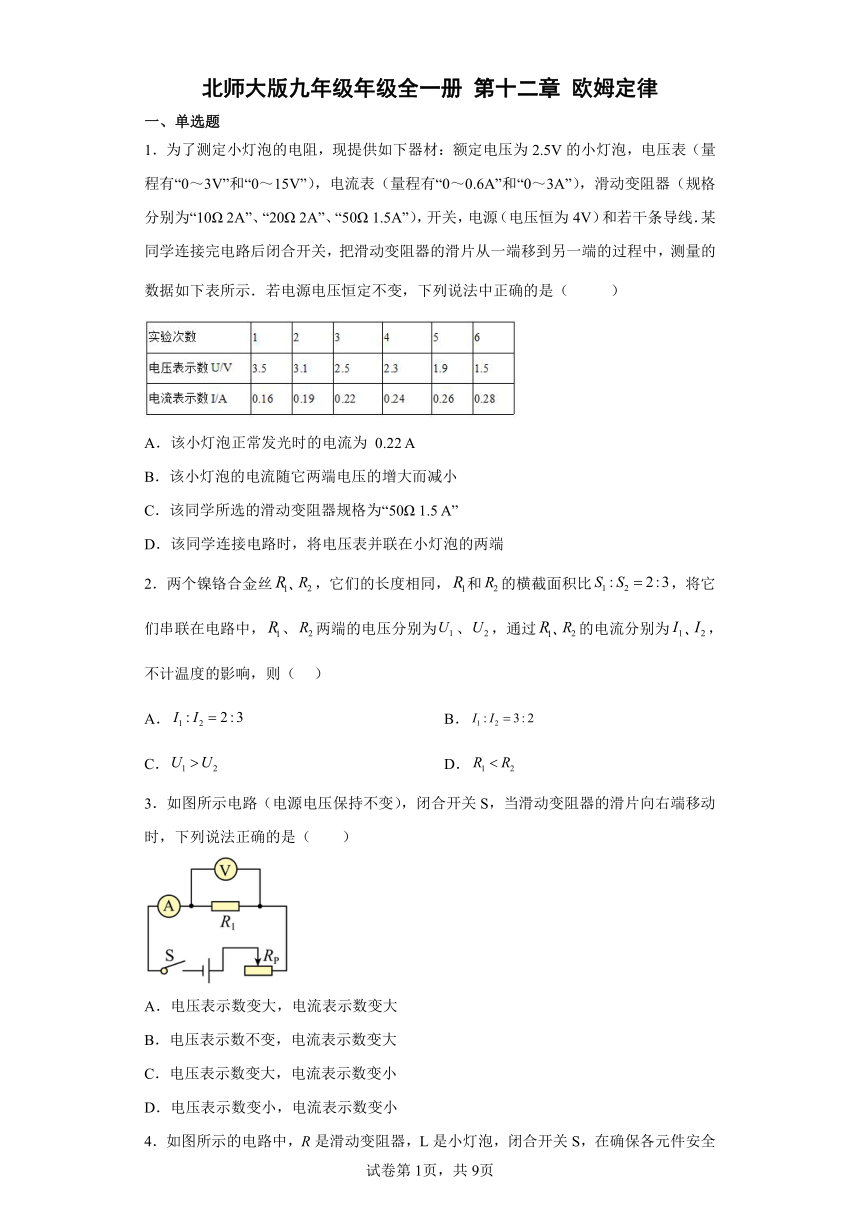

北师大版九年级年级全一册 第十二章 欧姆定律
一、单选题
1．为了测定小灯泡的电阻，现提供如下器材：额定电压为2.5V的小灯泡，电压表（量程有“0～3V”和“0～15V”），电流表（量程有“0～0.6A”和“0～3A”），滑动变阻器（规格分别为“10Ω 2A”、“20Ω 2A”、“50Ω 1.5A”），开关，电源（电压恒为4V）和若干条导线．某同学连接完电路后闭合开关，把滑动变阻器的滑片从一端移到另一端的过程中，测量的数据如下表所示．若电源电压恒定不变，下列说法中正确的是（ ）
A．该小灯泡正常发光时的电流为 0.22 A
B．该小灯泡的电流随它两端电压的增大而减小
C．该同学所选的滑动变阻器规格为“50Ω 1.5 A”
D．该同学连接电路时，将电压表并联在小灯泡的两端
2．两个镍铬合金丝 ，它们的长度相同，和的横截面积比，将它们串联在电路中，、两端的电压分别为、，通过 的电流分别为 ，不计温度的影响，则（ ）
A． B．
C． D．
3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变大
B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变小

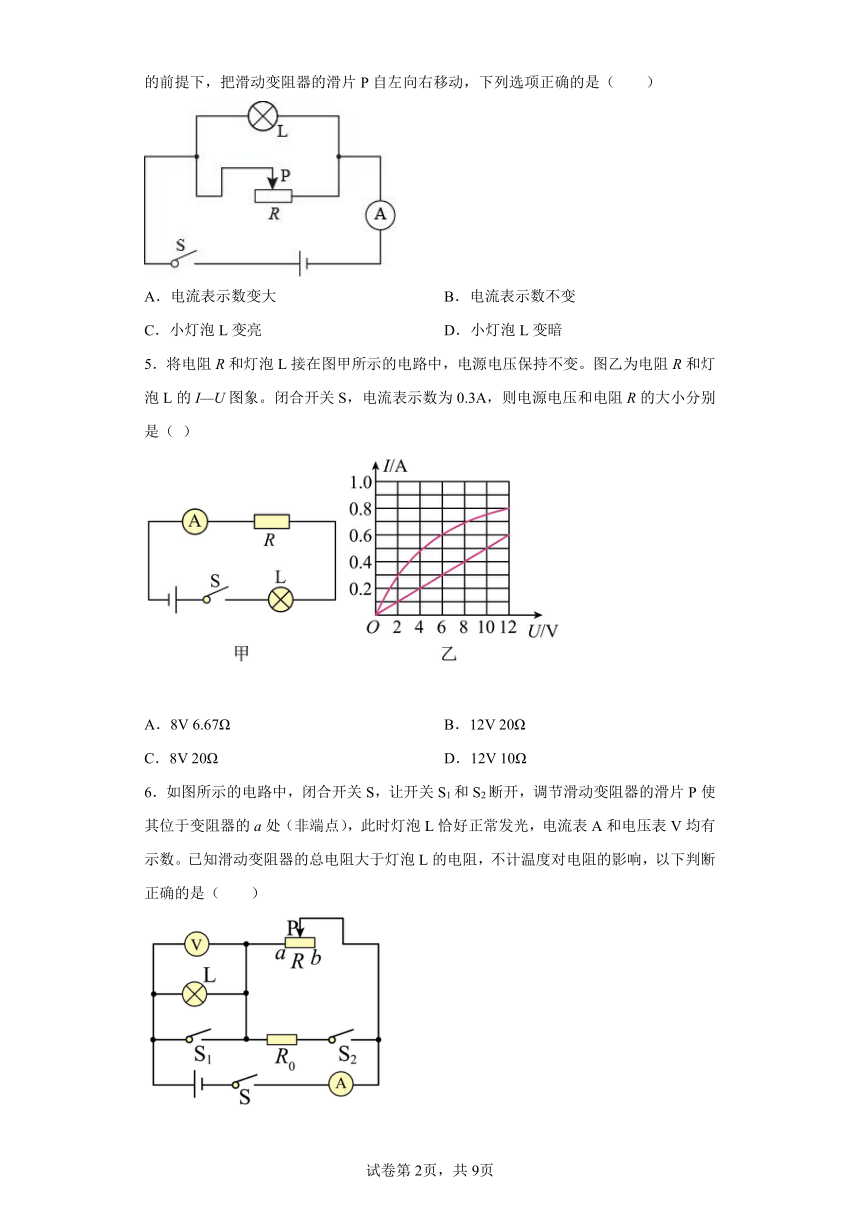

4．如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（　　）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
5．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
6．如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知滑动变阻器的总电阻大于灯泡L的电阻，不计温度对电阻的影响，以下判断正确的是（　　）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变亮甚至可能被烧毁
B．若保持P在a处不动，同时闭合S1和S2后，A表和V表示数均变大
C．若保持P在a处不动，S1仍断开，闭合和S2后，A表和V表示数均变大
D．若保持S1和S2断开，让P缓慢向右滑动，A表示数变化量和V表示数变化量的比值变大

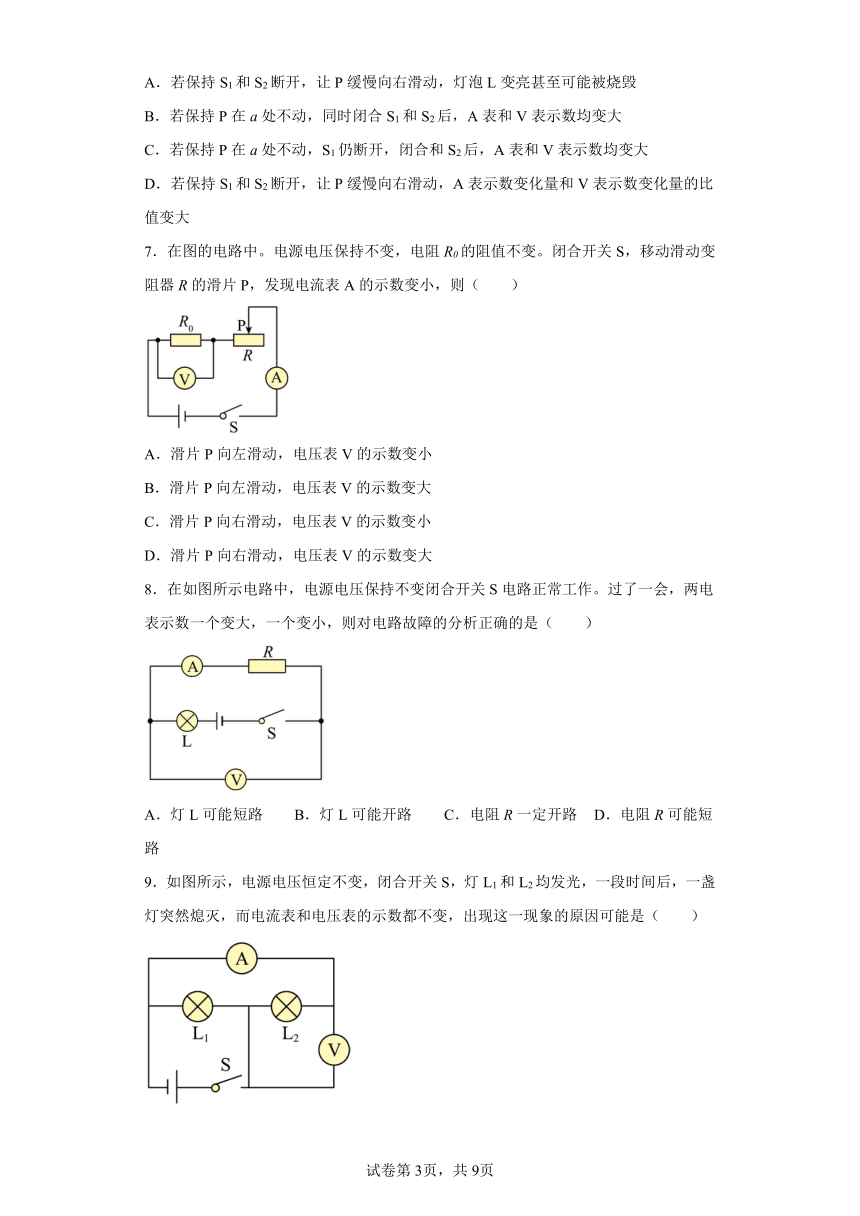

7．在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（　　）
A．滑片P向左滑动，电压表V的示数变小
B．滑片P向左滑动，电压表V的示数变大
C．滑片P向右滑动，电压表V的示数变小
D．滑片P向右滑动，电压表V的示数变大
8．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（　　）
A．灯L可能短路 B．灯L可能开路 C．电阻R一定开路 D．电阻R可能短路
9．如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路

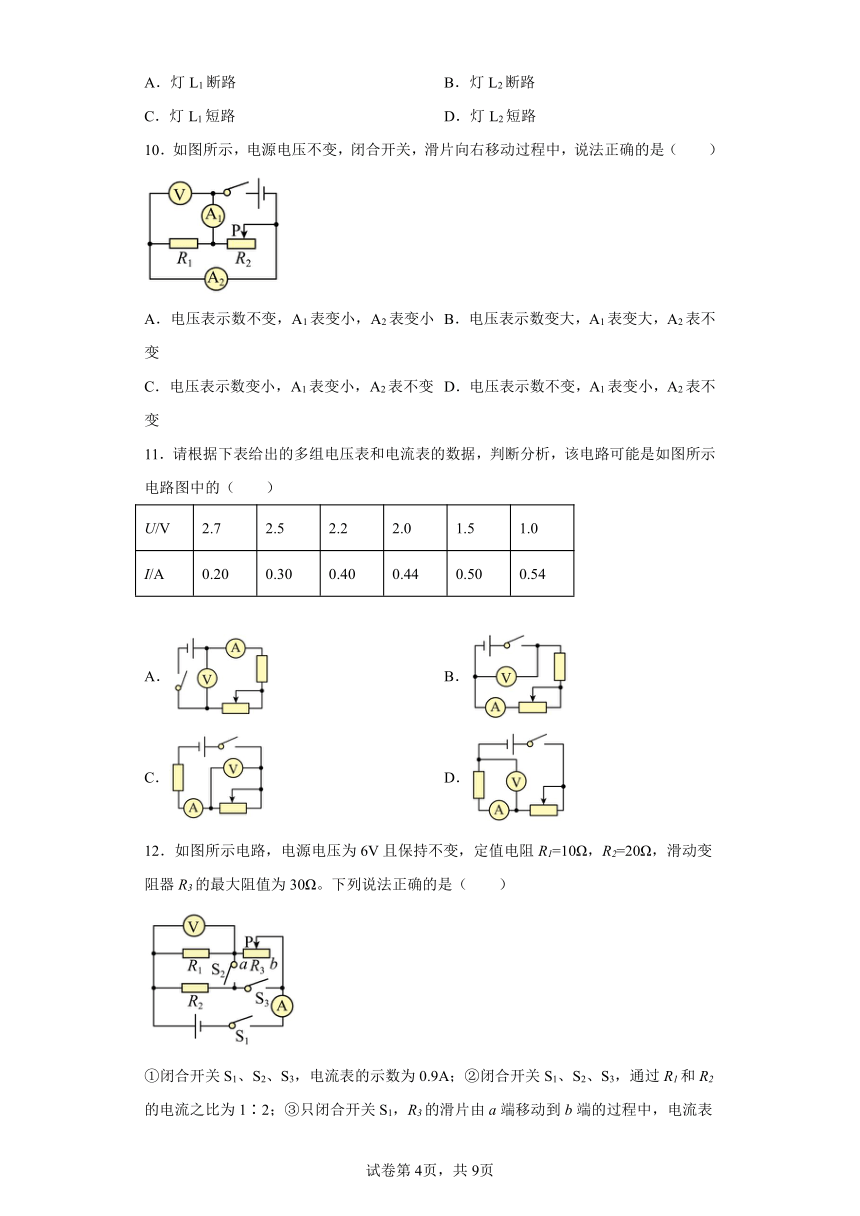

10．如图所示，电源电压不变，闭合开关，滑片向右移动过程中，说法正确的是（　　）
A．电压表示数不变，A1表变小，A2表变小 B．电压表示数变大，A1表变大，A2表不变
C．电压表示数变小，A1表变小，A2表不变 D．电压表示数不变，A1表变小，A2表不变
11．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的（　　）
U/V 2.7 2.5 2.2 2.0 1.5 1.0
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A． B．
C． D．
12．如图所示电路，电源电压为6V且保持不变，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R3的最大阻值为30Ω。下列说法正确的是（　　）
①闭合开关S1、S2、S3，电流表的示数为0.9A；②闭合开关S1、S2、S3，通过R1和R2的电流之比为1∶2；③只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；④只闭合开关S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是6V~1.5V
A．①②③正确 B．①③④正确
C．②③④正确 D．①②④正确
二、填空题

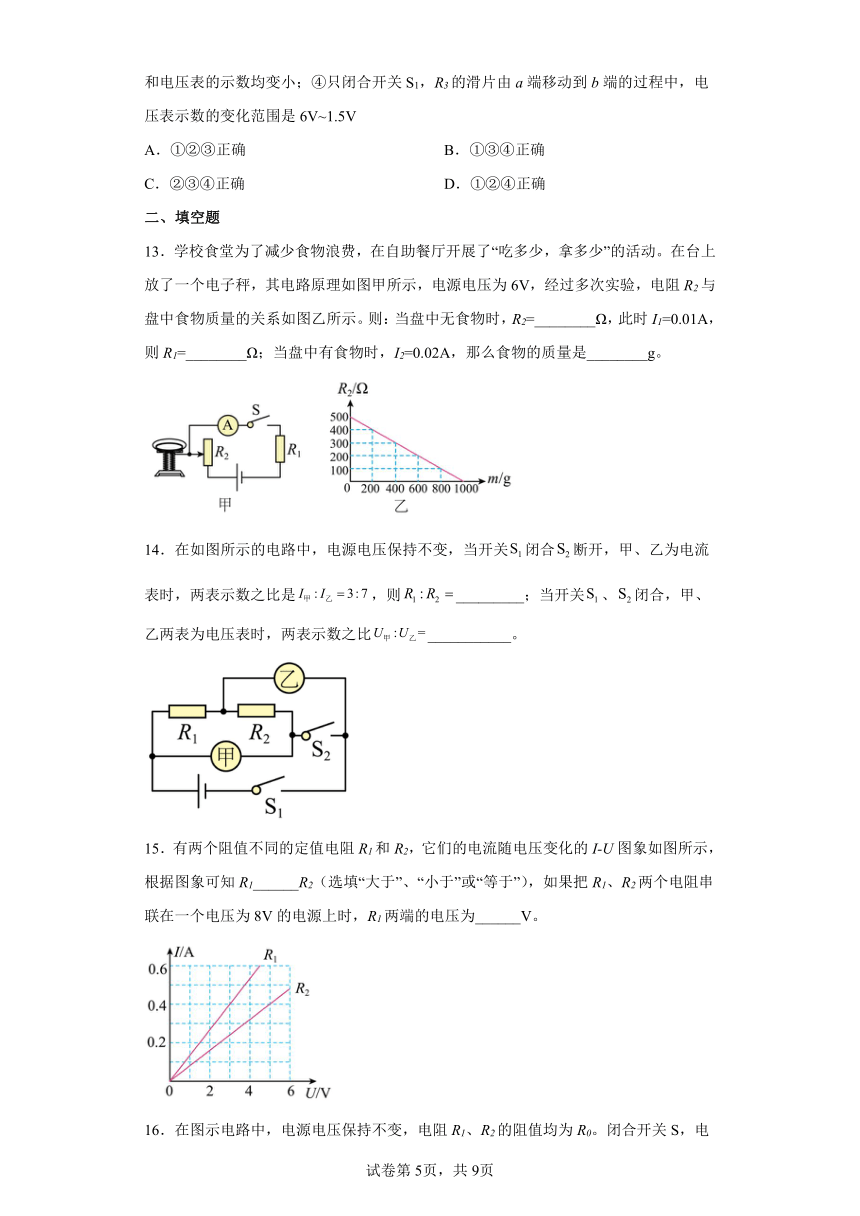

13．学校食堂为了减少食物浪费，在自助餐厅开展了“吃多少，拿多少”的活动。在台上放了一个电子秤，其电路原理如图甲所示，电源电压为6V，经过多次实验，电阻R2与盘中食物质量的关系如图乙所示。则：当盘中无食物时，R2=________Ω，此时I1=0.01A，则R1=________Ω；当盘中有食物时，I2=0.02A，那么食物的质量是________g。
14．在如图所示的电路中，电源电压保持不变，当开关闭合断开，甲、乙为电流表时，两表示数之比是，则_________；当开关、闭合，甲、乙两表为电压表时，两表示数之比___________。
15．有两个阻值不同的定值电阻R1和R2，它们的电流随电压变化的I-U图象如图所示，根据图象可知R1______R2（选填“大于”、“小于”或“等于”），如果把R1、R2两个电阻串联在一个电压为8V的电源上时，R1两端的电压为______V。
16．在图示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作，电压表示数为U0。一段时间后，仅有一个电表示数变小。若电路中仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出此时两电表示数及相对应的故障。___________
三、综合题
17．为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定位，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示。电源电压3V不变，空餐盘质量为100g，提示器的电阻R0恒为50Ω，传感器R1的阻值随载盘台所载质量变化的关系如下表所示。开关S闭合后，回答问题：
载盘台所载质量m/g 100 110 120 130 140 150 160 …….
传感器 R1/Ω 100 90 80 70 60 50 40 …...
（1）根据表中数据，传感器 R1的阻值随载盘台所载质量增大而______；当载盘台空载时，电路所消耗的功率是______W。
（2）当电路中的电流达到0.03A时，提示器会发出提示音，此时盘内剩余食物的质量是______g。
（3）为了能让顾客随时了解自己所剩食物的质量，小聪建议在电路中增加一块“质量表”，可由电流表（0-0.6A）或电压表（0-3V）改装而成。于是他设计了如图所示甲、乙两种方案。______方案更合理，理由______。
18．某同学运用所学电学知识设计了一个电子身高测量仪，如图所示，电阻R的d端需要连接到电路的a、b、c三点中的一点，在测量身高时，身高越高，电流表改装的身高显示器示数越大。
（1）请在图中连接好电路图______；
（2）当被测人身高越高时，滑片P会向上移动，接入电路中的电阻会变______，电路中的电流会变______。
19．理兴趣活动课上，老师让同学们测出一节干电池的内阻。除了一节干电池（电压大约在之间，内阻大约在之间），老师还提供的器材有：1只电流表（量程，分度值）；4个定值电阻，分别为、、、；2个开关及若干导线。请你合理选用上述器材，帮助同学们 设计一个实验方案，测出一节干电池的内阻。要求：
（1）请在虚线框内画出你所设计的电路图并标清电阻符号；
（2）写出主要的实验步骤及所需测量的物理量；
（3）写出电池内阻的数学表达式。（用已知量和测量量表示）
20．常用的密度计使用时需要较多待测液体（如图甲）。小明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为:桶中无液体时，滑片P指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U0恒为6伏，定值电阻R0的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示。（不计摩擦，桶距底座高度足够）。
电阻丝的长度（厘米） 0 5 10 15 20
电阻丝的阻值（欧姆） 0 10 20 30 40
（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为Ia、Ib，则Ia、Ib的大小关系是______。
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______
（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式ρ=______。
②该密度仪能测量的最大密度为______克/厘米3。
21．半导体元件有广泛的应用，热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变。如图甲是用热敏电阻测量环境温度的电路，电源电压恒为5V，电路中电流表的量程为0~0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样。Rt为热敏电阻。某阻值随环境温度变化关系如图乙所示。求：
（1）写出Rt随温度t变化的函数关系：________；（不用带单位）
（2）将此电路放入温度为20℃的环境中，闭合开关，调节滑片P至某一位置，此时电流表的读数为0.01A，则滑动变阻器接入电路的阻值为______Ω，热敏电阻接入电路的阻值为_______Ω；若滑片位置不动，则该电路能测量的最高环境温度为_______℃；
（3）若想提高电路所测最高温度，则应将滑片向______移（选填“左”或“右”），测量的最高环境温度能提高到_______℃。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
D、移动滑动变阻器滑片时，若电路电流增大时，则灯泡电压也应增大，由实验数据知，测量过程中电压表和电流表的示数变化相反，说明电压表并联在了滑动变阻器两端，故D错误；
A、灯泡正常工作时，滑动变阻器两端的电压为：U滑=U-UL额=4V-2.5V=1.5V，由表格可知，灯泡的额定电流IL额=0.28A，故A错误；
B、根据欧姆定律知，小灯泡的电流随它两端电压的增大而增大，故B错误；
C、由表格数据可知，当滑动变阻器两端的电压为U1=3.5V时，电路中的电流I1=0.16A，则滑动变阻器接入电路的阻值为：
，故滑动变阻器的规格应为50Ω 1.5A，故C正确；
故选C．
【点睛】
首先要能从数据看出，电压表与滑动变阻器并联了，滑动变阻器规格的确定都是个难点，在类似的实验题目中，不直接告诉我们选择的量程，要根据相关的条件和串联的电压、电流特点进行计算分析，需要一定的综合运用和分析能力．
2．C
【详解】
AB．串联电路各处的电流都相等，故通过 的电流之比
故AB不符合题意；
CD．在导体的材料和长度相同时，横截面积越大，导体的电阻越小，根据已知条件，知R1的电阻大于R2的电阻，即
根据欧姆定律的变形公式U=IR，因通过两电阻的电流相等，故
故C符合题意，D不符合题意。
故选C。
3．A
【详解】
滑动变阻器与R1组成串联电路，电压表测量R1两端的电压，电流表测量电路电流。滑动变阻器滑片向右端移动时，连入电路的电阻值变小，R1阻值不变，电路总电阻变小，电源电压保持不变，根据欧姆定律可知通过电路的电流变大，所以电流表示数变大；再根据串联分压的原理，滑动变阻器电阻变小，所分电压变小，R1所分电压变大，电压表示数变大，故A正确，BCD错误。
故选A。
4．A
【详解】
AB．灯泡和变阻器并联，把滑动变阻器的滑片P自左向右移动，变阻器阻值减小，电压不变，根据，变阻器支路电流变大，灯泡支路电流不变，总电流变大，电流表示数变大，故A正确，B错误；
CD．因为并联，所以变阻器支路不影响灯泡，灯泡亮度不变，故CD错误。
故选A。
5．C
【详解】
观察图乙图象，根据定值电阻的图象是一条过原点的直线，可判断乙图中的直线是定值电阻R的图象，由图象数据，当定值电阻R两端的电压为4V时，对应的电流是0.2A，根据，则定值电阻R的阻值
图甲电路图，闭合开关S，电阻R和灯泡L串联，电流表测电路电流，电流表示数为0.3A，根据串联电路电流规律，则电阻R和灯泡L的电流
由图象乙可知，当电路电流是0.3A时，此时灯泡L分压
此时电阻R分压
根据串联电路电压规律可得
故ABD不符合题意，C符合题意。
故选C。
6．C
【详解】
闭合开关S，让开关S1和S2断开，P在a处时，L和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；
A．若当保持S1和S2断开，让P缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A错误；
B．若保持P在a处不动，同时闭合S1和S2后，灯泡被短路，电压表示数减小为0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故B错误.；
C，保持P在a处不动，S1仍断开，闭合S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表A示数增大，灯泡两端的电压增大，电压表V示数变大，故 C正确；
D．若保持S1和S2断开，L和滑动变阻器串联，让P缓慢向右滑动，假设电流的变化量为 ，A表示数变化量和V表示数变化量的比值为
不计温度对电阻的影响，灯丝的电阻不变，则A表示数变化量和V表示数变化量的比值不变，故D错误。
故选C。
7．C
【详解】
由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。
AB．如果滑片P向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故AB不符合题意；
CD．如果滑片P向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U=IR可知R0两端的电压变小，即电压表V的示数变小，故C符合题意，D不符合题意。
故选C。
8．D
【详解】
A．电压表测量定值电阻，若灯泡L短路，只有定值电阻接入电路，此时电压表测量定值电阻电压，也可以测量电源电压，电压表的示数变大，电阻变小，电流变大，故A不符合题意；
B．若灯泡L开路，电压表没有电流通过，电压表的示数变为零，电流表的示数也变为了零，两表的示数都变小，故B不符合题意；
CD．若电阻R断路，电压表串联在电路中，且有电流经过电压表，电压表测量电源电压，故电压表的示数变大，电流表的示数变小，故电阻R断路符合题意；若电阻R短路，电压表测量导线的电压，电压表的示数变小，总电阻变小，电源电压不变，电流表的示数变大，故电阻R短路也符合题意，故C不符合题意；D符合题意。
故选D。
9．A
【详解】
开关闭合后，两个灯泡并联，电流表测量灯泡L2的电流。
A．若灯L1断路，灯泡L2的电压不变，电阻不变，故电流不变，故电流表的示数不变，电压表的示数不变，故A符合题意；
B．若灯L2断路，电流表测量灯泡L2的电流，故电流表的示数为零，与题意不符，故B不符合题意；
CD．若灯泡任意一个灯泡短路，都会造成电源短路，电压表的示数为零，故CD不符合题意。
故选A。
10．D
【详解】
如图所示，电阻R1和滑动变阻器R2并联，电压表测电源电压，所以电压表示数始终不变。R1与R2的电压都等于电源电压，电流表A2测R1的电流，滑动变阻器的滑片向右移动时，滑动变阻器R2的电阻变大，定值电阻R1的电阻不变，则根据欧姆定律可知，通过定值电阻R1的电流不变，即电流表A2读数不变，通过滑动变阻器R2的电流变小，而电流表A1测总电流，并联电路中干路电流等于各支路电流之和，故电流表A1的读数会变小。
故选D。
11．C
【详解】
由表中数据可知，电压表和电流表的示数是变化的，且电流随电压的增大而减小。
AB．图中电压表都测量电源电压，示数不变，与表格不符，故AB错误；
C．图中电压表与滑动变阻器并联，在电源电压不变的情况下，由串联分压可知，滑动变阻器两端的电压越小，定值电阻两端的电压越大，电路中的电流越大，与表格相符，故C正确；
D．图中电压表与定值电阻并联，根据伏安法测电阻可知，电流随电压的增大而增大，与表格不符，故D错误。
故选C。
12．B
【详解】
闭合开关S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定律可知，此时通过R1的电流为
通过R2的电流为
由并联电路的电流特点可知，电流表的示数为
通过R1和R2的电流之比为
故①正确，②错误；
只闭合开关S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故③正确；
当R3的滑片位于a端时，电阻阻值为0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为6V。当R3的滑片位于b端时，电阻阻值为30Ω，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为
此时R1两端的电压即电压表示数为
故电压表的示数的变化范围为6V~1.5V。故④正确；
综上可知，故ACD错误，B正确。
故选B。
13． 500 100 600
【详解】
[1]由图乙知，当盘中无食物，即食物的质量为0时，R2的阻值为500Ω。
[2]盘中无食物时，电路中的电流为0.01A，由图甲知，两个电阻R1、R2串联在电路中，电流表测电路中的电流。那么此时电路中的总电阻
则电阻R1的阻值
R1=R-R2=600Ω-500Ω=100Ω
[3]当电路中的电流为0.02A时，电路中的总电阻
此时电阻R2的阻值
R2′=R′-R1=300Ω-100Ω=200Ω
由图乙知，此时盘中食物的质量为600g。
14． 3:4 7:4
【详解】
[1]由电路图知，S1闭合、S2断开，甲、乙都为电流表时，两电阻并联连接，甲测R2支路的电流，乙测干路的电流，那么R2、R1两支路的电流之比
I2:I1=3:(7-3)=3:4
并联电路支路电压都等于电源电压，据知
R1:R2=I2:I1=3:4
[2]当开关S1、S2都闭合，甲、乙都为电压表时，两电阻串联连接，甲电压表测电源电压，乙电压表测R2两端的电压，据串联电路的分压特点知
U1:U2=R1:R2=3:4
那么
U甲:U乙=(4+3):4=7:4
15． 小于 3
【详解】
[1][2]由图象可知，当
I1=I2=0.4A
时，两电阻两端的电压分别为
U1=3V，U2=5V
由可知
R1＜R2
如果把R1、R2两个电阻串联在一个电压为8V的电源上时，由串联电路电压的规律可知
U=U1+U2
此时
8V=3V+5V
所以R1两端的电压为3V。
16．若电压表示数为2U0，电流表示数为0，则电阻R1断路，若电压表示数为0，电流表示数为2，则电阻R1短路
【详解】
闭合开关后，两电阻串联，电流表测电流，电压表测R1电压。若R1断路，电流表示数为0，电压表测电源电压，示数增大，因为电阻R1、R2的阻值均为R0，所以电压表示数增大为2U0；若R1短路，电压表示数为0，电流表示数增大，根据欧姆定律，变为原来的两倍，即2；若R2断路，电流表电压表示数均为0，不符合题意；若R2短路，电流表示数增大，电压表示数也增大，不符合题意。
17． 减小 0.06 50 乙 乙方案电压表示数变化范围大
【详解】
（1）[1][2]由表中数据可知，传感器R1的阻值随载盘台所载质量增大而减小；当载盘台空载时，传感器R1的阻值是100Ω，电路所消耗的功率
=0.06W
（2）[3]当电路中的电流达到0.03A时，电路中的总电阻
传感器的电阻
R1′=100Ω-50Ω=50Ω
转盘台所载质量为150g，则此时盘内剩余食物的质量是
m剩余=150g-100g=50g
（3）[4][5]图甲方案“质量表”由电流表改装而成，电流表测量电路电流，图乙方案“质量表”由电压表改装而成，电压表测量提示器两端的电压。空餐盘质量为100g，当载盘台空载时，根据表中数据可知，传感器的电阻为100Ω，此时电路中的电流
I=
此时提示器两端的电压
U0=IR0=0.02A×50Ω=1V
当提示器会发出提示音，电路中的电流为0.03A，此时提示器两端的电压
U0′=I′R0=0.03A×50Ω=1.5V
则电流表的示数变化范围为0.02A～0.03A，可知电流表（0-0.6A）的指针变化范围太小，变化不明显，则电压表的示数变化范围为1V～1.5V，可知电压表（0-3V）的指针变化范围较大，变化明显，故图乙方案更合理。
18． 小 大
【详解】
（1）[1]在测量身高时，身高越高，电流表改装的身高显示器示数越大，则电流表的示数越大，根据欧姆定律可知电路中的总电阻越小，故滑动变阻器接入电路的电阻越小，应将cd相连，如图所示
（2）[2][3]当被测人身高越高时，滑片P会向上移动，接入电路中的电阻会变小，根据欧姆定律可知电路中电流会变大。
19．（1）；（2）见解析；（3）
【详解】
解：（1）电压大约在之间，内阻大约在之间，由于R3和R4的电阻太大，根据可知，得出的电流太小，电流表不便于读数，故选用R1和R2设计电路，如图所示：
（2）①按照电路图连好电路，只闭合，记下电流表的示数；
②断开开关，闭合开关，记下电流表的示数。
（3）当闭合开关S1、闭合S2时，此时R1和Rx串联，根据串联电路特点和可知
①
断开开关，闭合开关时，此时R2和Rx串联，则
②
由①②的
即
则
答：（1）电路图设计如上图；
（2）步骤如解析所示；
（3）电池内阻的数学表达式为。
20． Ia＜Ib 1.1g/cm3 (g/cm3) 2
【详解】
（1）[1]由图知，滑片P在A点时，定值电阻和电阻丝AB最大阻值串联，电路总电阻较大；滑片P在B点时，电路中只有定值电阻，电路总电阻较小；电源电压一定，根据可知，Ia＜Ib。
（2）[2]当电流表示数为0.2A时，电路总电阻
电阻丝AB的阻值
R=R总-R0=30Ω-12Ω=18Ω
设电阻丝AB接入电路的长度为x，则有
解得
x=9cm
此时，弹簧增加的弹力为
F=(20-9)cm×0.02N/cm=0.22N
小桶中液体的重力为
G=F=×0.22N=0.11N
小桶中液体的质量
液体的密度
（3）[3]根据以上计算可知，密度ρ与电流I的关系式为
代入数据解得
[4]当滑片处于B点时，电路中有最大电流
故该密度仪能测量的最大密度为
21． 100 400 45 右 50
【详解】
（1）[1]如图，Rt与t为一次函数关系，假设其关系为
如图，当时，，则有
当时，，则有
联立上述两式可得，，即Rt随温度t变化的函数关系为
（2）[2][3]当电流表的读数为0.01A，则此时的总电阻为
当时，，所以滑动变阻器接入电路的阻值为
[4]电路中允许的最大电流为，则此时电阻中最小总电阻为
则热敏电阻接入电路的最小阻值为
将代入可得
则最高温度
（3）[5]电路中允许的最小电阻，如果温度越高，则Rt越小，为了电路的安全，要求滑动变阻器接入的电阻更大，故若想提高电路所测最高温度，则应将滑片向右移动。
[6]当滑动变阻器接入最大电阻时，可测的温度最高，则此时Rt的阻值为
如图所示，此时的最高温度。
