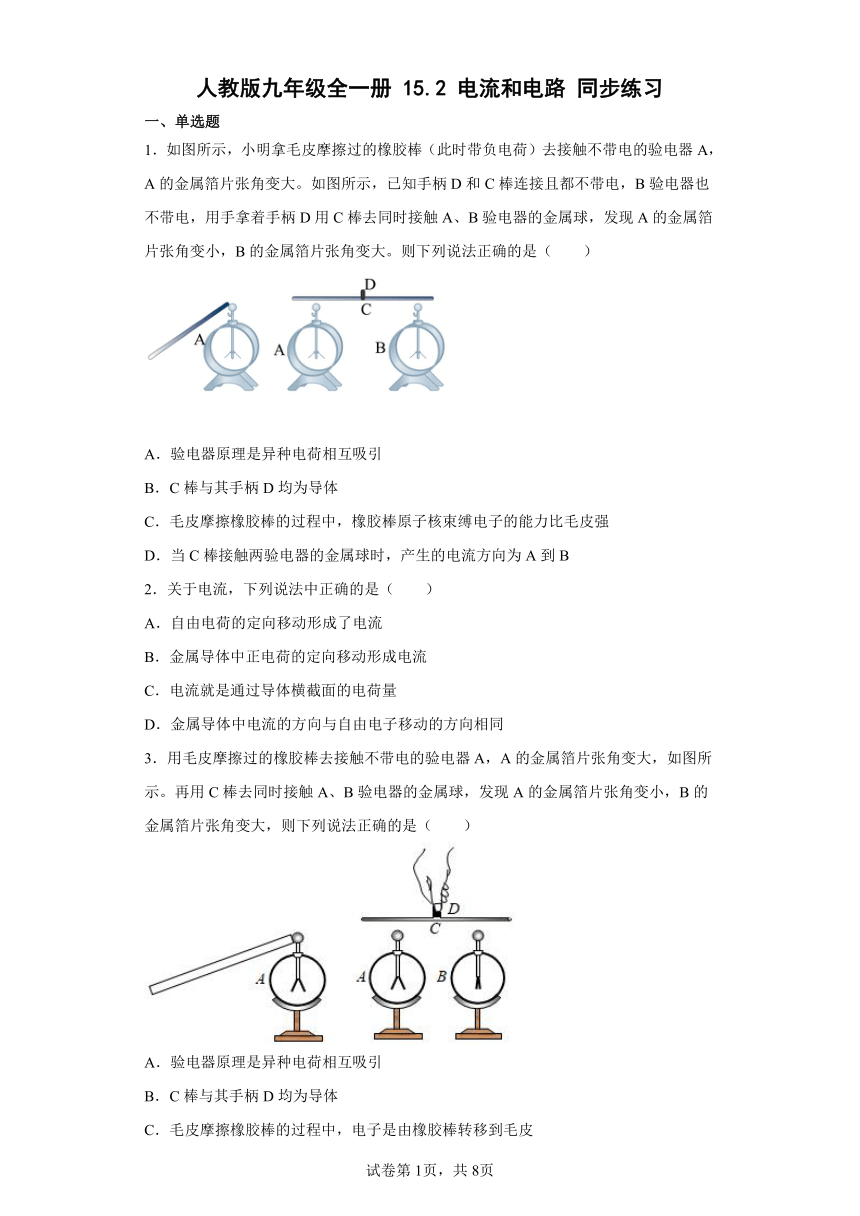

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
2．关于电流，下列说法中正确的是（　　）
A．自由电荷的定向移动形成了电流
B．金属导体中正电荷的定向移动形成电流
C．电流就是通过导体横截面的电荷量
D．金属导体中电流的方向与自由电子移动的方向相同
3．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮
D．当C棒接触两验电器的金属球时，产生的电流方向为B到A
4．下列关于电荷和电流的说法正确的是（　　）
A．自由电荷只要移动就能形成电流
B．与带正电的物体相互吸引的物体一定带负电
C．在电路中电流从电源负极经用电器流向正极
D．丝绸与玻璃摩擦后带负电，是由于丝绸得到了电子

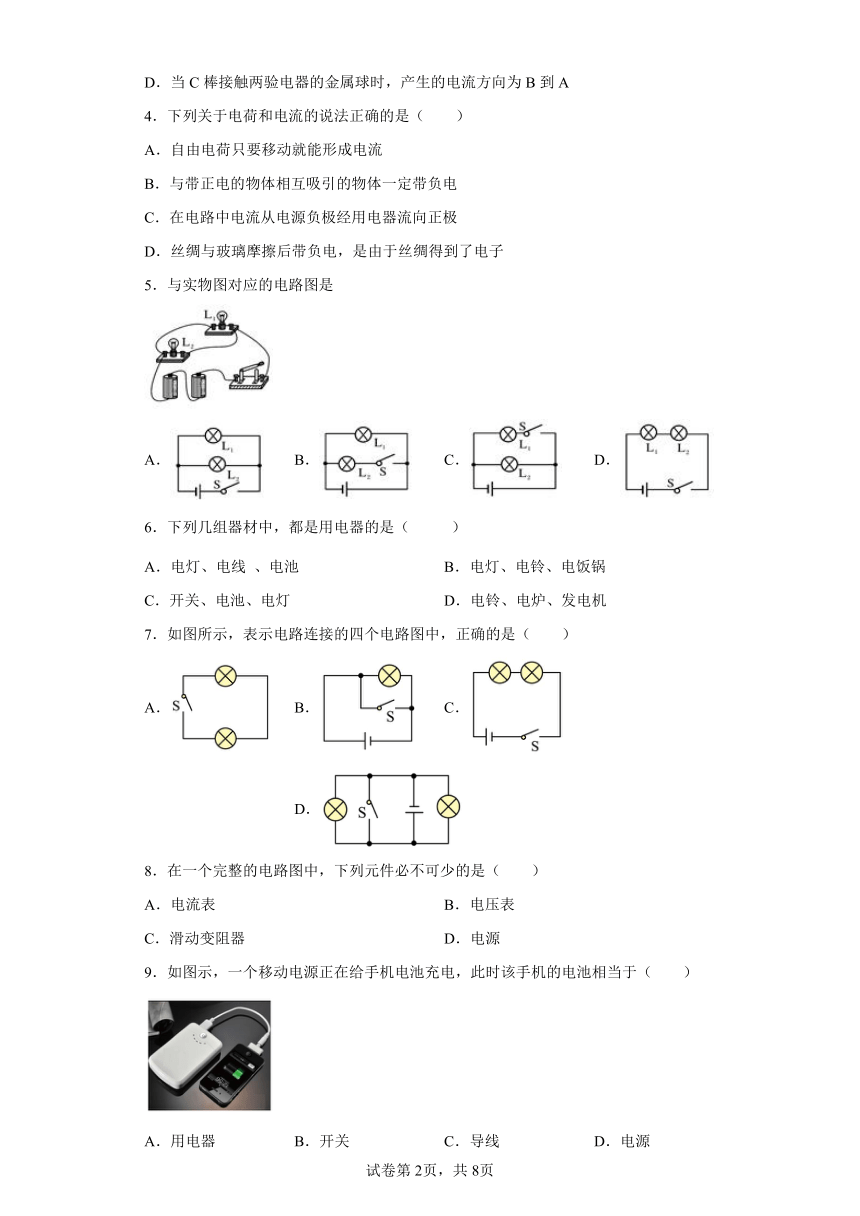

5．与实物图对应的电路图是
A． B． C． D．
6．下列几组器材中，都是用电器的是（ ）
A．电灯、电线 、电池 B．电灯、电铃、电饭锅
C．开关、电池、电灯 D．电铃、电炉、发电机
7．如图所示，表示电路连接的四个电路图中，正确的是（　　）
A． B． C． D．
8．在一个完整的电路图中，下列元件必不可少的是（　　）
A．电流表 B．电压表
C．滑动变阻器 D．电源
9．如图示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）
A．用电器 B．开关 C．导线 D．电源

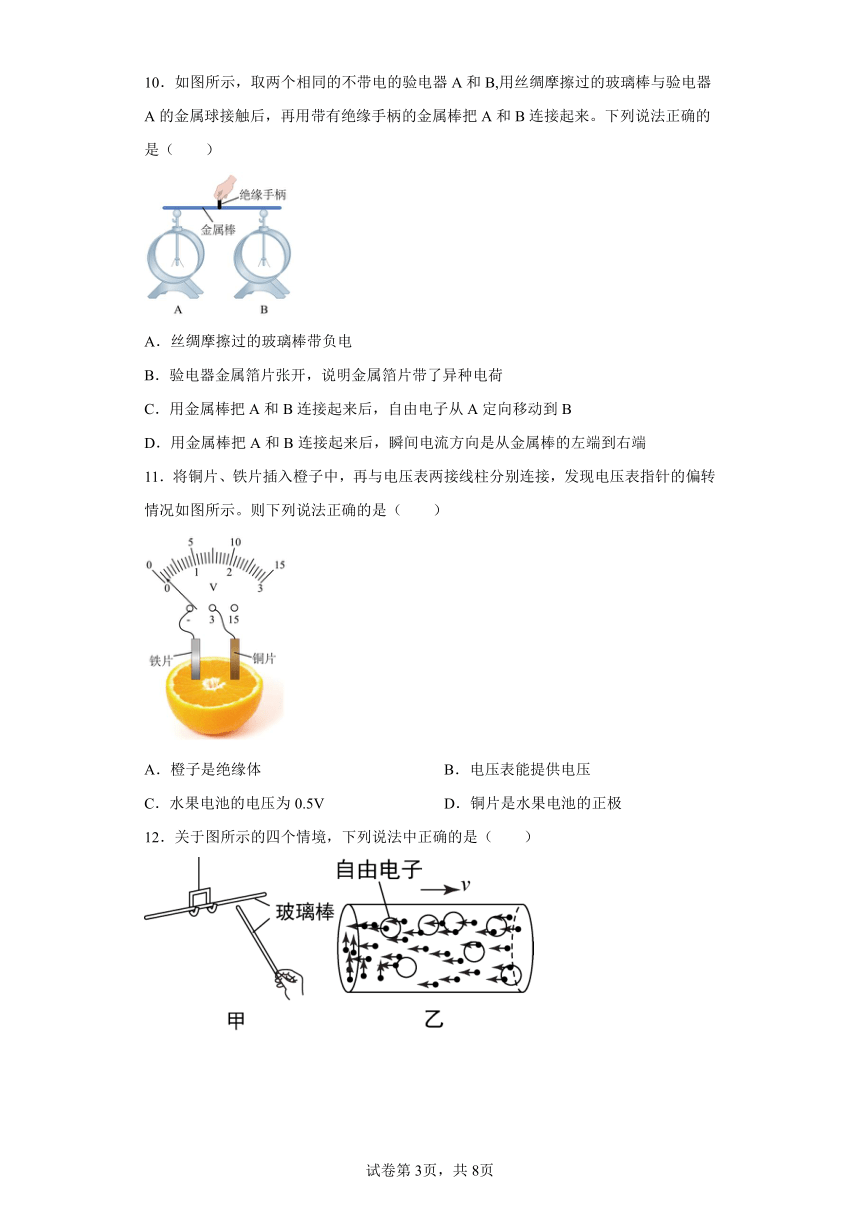

10．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．丝绸摩擦过的玻璃棒带负电
B．验电器金属箔片张开，说明金属箔片带了异种电荷
C．用金属棒把A和B连接起来后，自由电子从A定向移动到B
D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端
11．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。则下列说法正确的是（　　）
A．橙子是绝缘体 B．电压表能提供电压
C．水果电池的电压为0.5V D．铜片是水果电池的正极

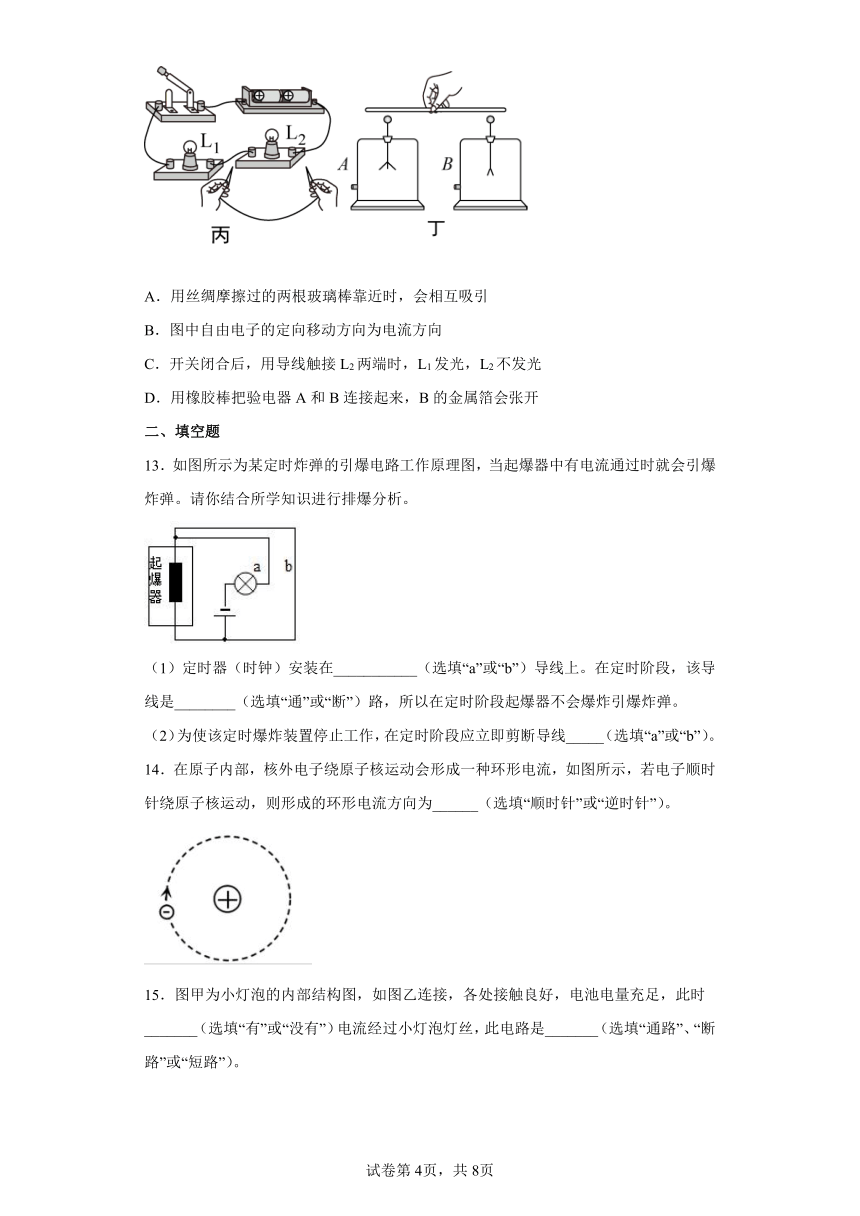

12．关于图所示的四个情境，下列说法中正确的是（　　）
A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．图中自由电子的定向移动方向为电流方向
C．开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．用橡胶棒把验电器A和B连接起来，B的金属箔会张开
二、填空题
13．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。
（1）定时器（时钟）安装在___________（选填“a”或“b”）导线上。在定时阶段，该导线是________（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线_____（选填“a”或“b”）。
14．在原子内部，核外电子绕原子核运动会形成一种环形电流，如图所示，若电子顺时针绕原子核运动，则形成的环形电流方向为______（选填“顺时针”或“逆时针”）。

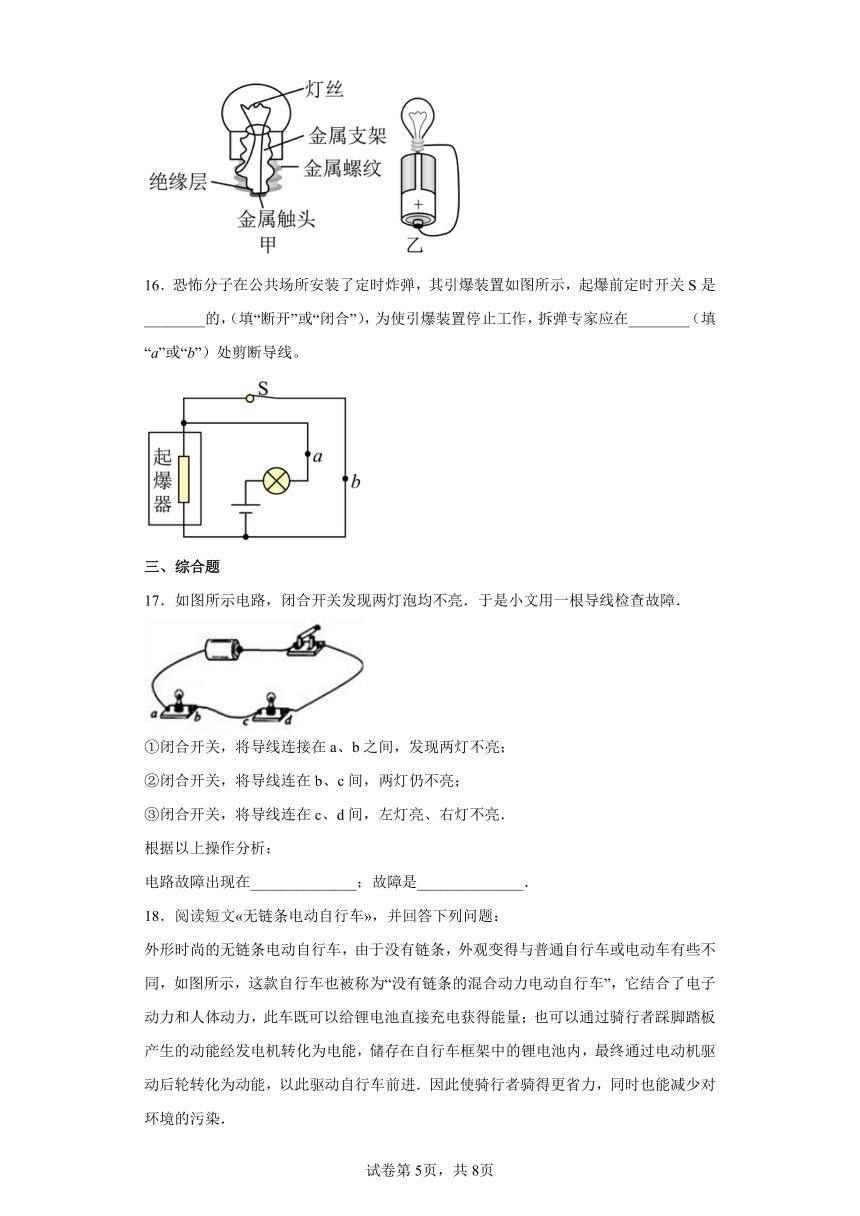

15．图甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时_______（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是_______（选填“通路”、“断路”或“短路”）。
16．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是________的，（填“断开”或“闭合”），为使引爆装置停止工作，拆弹专家应在________（填“a”或“b”）处剪断导线。
三、综合题
17．如图所示电路，闭合开关发现两灯泡均不亮．于是小文用一根导线检查故障．
①闭合开关，将导线连接在a、b之间，发现两灯不亮；
②闭合开关，将导线连在b、c间，两灯仍不亮；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮．
根据以上操作分析：
电路故障出现在______________；故障是______________．
18．阅读短文 无链条电动自行车 ，并回答下列问题：
外形时尚的无链条电动自行车，由于没有链条，外观变得与普通自行车或电动车有些不同，如图所示，这款自行车也被称为“没有链条的混合动力电动自行车”，它结合了电子动力和人体动力，此车既可以给锂电池直接充电获得能量；也可以通过骑行者踩脚踏板产生的动能经发电机转化为电能，储存在自行车框架中的锂电池内，最终通过电动机驱动后轮转化为动能，以此驱动自行车前进．因此使骑行者骑得更省力，同时也能减少对环境的污染．
图中这款无链条电动自行车，其锂电池容量为10Ah （电池容量是指放电电流与放电时间的乘积）、电压为36V，正常行驶时，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶2×104m；若骑行者踩脚踏板辅助锂电池驱动给车提供能量，这种“混合动力驱动”可使车连续行驶3.5×104m．与链条车相比，这种新型自行车具备许多优点，比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行12000km 也无须大修．因此，无链条电动自行车是城市中一种理想的交通工具．
（1）无链条电动自行车可将骑行者踩脚踏板产生的动能通过发电机转化为_____能，再由自行车框架中的锂电池转化为_____能储存起来；
（2）这款车的锂电池最多储存的电能约为_____J；
（3）这款车在“混合动力驱动”，并正常行驶时，人所提供的能量与“电力驱动”时锂电池提供的能量之比为_____．
19．阅读短文，回答文后的问题
苹果电池
人们的生活离不开电，干电池和蓄电池是最常见的产生电的一种装置，但会产生污染．有没有天然的没有污染的电池呢？有！被称为最天然也最没有污染的电池就是水果电池．因为水果中合有大量的水果酸，是一种很好的电解质．不同水果电池的电压会有所不同，但一个水果电池产生的电压都比较小，无法给一般的电器供电．
取一个苹果，把一片铜片和一片锌片插入其中，就制成了一个“苹果电池”．那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图甲所示的实验器材对该问题进行探究．
（1）实验时，应_____，只改变电极插入苹果的深度；
（2）小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图乙所示，请将电压值填入下表空格中：__________
两电极插入的深度h/cm 1 2 3 4 5 6
苹果电池电压U/V 0.12 0.18 0.22 0.27 0.35
（3）分析表格中的数据，你能得到的实验结论是_____．
（4）科学猜想：苹果电池的电压大小还可能与_____有关（列举一个因素即可）．
20．如图所示是某同学在“用电流表测电流”的实验中连接的电路．
（1）闭合开关，你会观察到灯泡和的发光情况是： ______．
（2）针对电路存在的问题，请你在原图上只改动一根导线，使电路连接正确，且两只电流表测量的电流差异较大．要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉．_______
21．电容器是电气设备中的重要元件，是储存电荷的装置．两个相距很近又彼此绝缘的平行金属板就形成一个最简单的电容器．在电路图中用符号“”表示．
（1）如图所示电路，开关置于a时，电容器的一个极板与电源的正极相连，另一个极板与负极相连，两个极板将分别带上等量异种电荷，这个过程叫做电容器充电，电容器一个极板所带电荷量的绝对值叫做电容器所带的电荷量．开关置于b时，充电后的电容器的两极板接通，两极板上的电荷中和，电容器又不带电了，这个过程叫做电容器放电．放电过程中，经过电流表的电流方向为__________（选填“M到N”或“N到M”）．
（2）当开关置于a时，通过改变电源电压来改变电容器两极板间的电压U，电容器所带的电荷量Q也随之改变．实验数据如下表：
次数 1 2 3 4
电压U/V 4.0 8.0 12.0 16.0
电荷量Q/C
实验表明，在误差允许的范围内，这个电容器所带的电荷量Q与两极板间的电压U的比值是一个常量．换用不同的电容器，这个比值一般是不同的．
电容器所带的电荷量Q与电容器两极板间电压U的比值叫做电容器的电容，用符号C表示，表达式为．在国际单位制中，电容的单位是法拉，符号是F．．
①电容器两极板间电压减小，它的电容_____________．
②上述电路中，若电源电压为9V，换用电容为的电容器，充电完毕后再进行放电，在全部放电过程中释放的电荷量是_____________库．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦过的橡胶棒带负电，故电子是由毛皮转移到橡胶棒，本质是橡胶棒原子核束缚电子的能力比毛皮强，故C正确；
D．毛皮摩擦橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D错误。
故选C。
2．A
【详解】
ABD．电荷的定向移动形成了电流。金属导体中能自由移动的是自由电子，而电子带负电，所以自由电子定向移动方向与电流方向相反。故A正确、BD错误；
C．电流是单位时间通过导体横截面的电荷量。故C错误。
故选A。
3．D
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦橡胶棒后橡胶棒带负电，故电子是由毛皮转移到橡胶棒，故C错误；
D．橡胶棒带负电，接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D正确。
故选D。
4．D
【详解】
A．自由电荷只有定向移动才形成电流，故A错误；
B．与带正电的物体相互吸引的物体，可能带负电，也可能不带电，故B错误；
C．在电源外部，电流从电源正极经用电器流向负极，故C错误；
D．丝绸与玻璃摩擦后，丝绸由于得到了电子带负电，故D正确。
故选D。
5．A
【详解】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
6．B
【详解】
A．电池是电源，不是用电器，电灯是用电器，电线是输送电能的设备，不是用电器，故A不符合题意；
B．电灯、电铃、电饭锅都是消耗电能的的设备，都属于用电器，故B符合题意；
C．开关是电路控制元件，不是用电器，电池是电源，电灯是用电器，故C不符合题意；
D．电铃和电炉是用电器，发电机是电源，故D不符合题意。
故选B。
7．C
【详解】
A．图中没有电源，故A错误；
B．开关闭合后电源短路，故B错误；
C．一个完整的电路，要有开关，用电器和电源，组成一个通路，故C正确；
D．开关闭合后，电源短路，故D错误。
故选C。
8．D
【详解】
组成电路的四个基本元件：电源、开关、用电器和导线。结合选项，必不可少的是电源，故ABC不符合题意，D符合题意。
故选D。
9．A
【详解】
在给手机电池充电的过程中，电能转化为电池的化学能，手机电池消耗了电能，所以手机电池相当于用电器。
故选A。
10．D
【详解】
AB．玻璃棒和丝绸相摩擦，玻璃棒束缚电子的本领弱，玻璃棒失去电子带正电。当玻璃棒与验电器A的金属球接触后，验电器A也带上了正电。金属箔片由于带同种电荷相互排斥而张开，故AB错误；
CD．用金属棒把A和B连接起来后，B验电器上自由电子定向向验电器A转移，B验电器由于失去电子而带正电；因为电子带负电，电子定向移动方向与电流方向相反，所以瞬间电流方向是由金属棒的左端到右端，故C错误，D正确。
故选D。
11．D
【详解】
A．橙子相当于是电源，内部有电流通过，是导体，故A错误；
B．电压表可以测量电压的大小，不能提供电压，电源提供电压，故B错误；
C．由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.1V，故C错误；
D．电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。
故选D。
12．C
本题考查电荷、电流的相关知识。
【详解】
A．用丝绸摩擦过的两根玻璃棒带正电，它们靠近时会相互排斥，故A项错误；
B．由于自由电子带负电，而我们规定正电荷的定向移动方向为电流方向，故图中自由电子的定向移动的反方向为电流方向，故B项错误；
C．开关闭合后，用导线触接L2两端时， L2短路，故L1发光，L2不发光，故C项正确；
D．由于橡胶棒是绝缘体，故用橡胶棒把验电器A和B连接起来，B的金属箔不会张开，故D项错误。
故选C。
13． b 通 a
【详解】
[1]定时器安装在b导线上，由图可知，导线b将起爆器短路了，没有电流通过起爆器，所以爆炸不了，定时结束时，定时器（时钟）会把b导线断开，此时有电流能通过起爆器，起爆器立即引爆炸弹。
[2]为使该定时爆炸装置停止工作，在拆除该定时炸弹时，应在定时结束前剪断导线a，使电路处于断路状态。
14．逆时针
【详解】
电流方向和正电荷定向移动方向相同，电子带负电，顺时针移动，所以电流方向为逆时针。
15． 有 通路
【详解】
[1][2]电流从电源正极出发经过导线到小灯泡的金属螺纹壳，经过小灯泡的金属螺纹壳流过小灯泡灯丝又回到负极，所以，有电流经过小灯泡灯丝，该电路状态是通路。
16． 闭合 a
【详解】
[1]由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过，所以起爆前定时开关S是闭合的。
[2]当S断开时，起爆器中将通过电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
17． 右灯 断路
【详解】
解答：闭合开关，灯泡不亮的原因可能是灯泡短路、也可能是断路；①闭合开关，将导线连接在a、b之间，发现两灯不亮，则排除左面的灯存在断路的可能；②闭合开关，将导线连在b、c间，两灯仍不亮，则排除b、c间导线存在断路的可能；③闭合开关，将导线连在c、d间，左灯亮、右灯不亮，说明左灯没有发生短路，右灯发生了断路；
18． 电 化学 1.296×106 3：4
【详解】
（1）根据短文知道，无链条电动自行车利用了电磁感应现象，所以，无链条电动自行车可将骑行者踩脚踏板所产生的动能通过发电机转化为电能，再由自行车框架中的锂电池转化为化学能储存起来；
（2）根据短文知道，无链条电动自行车，其锂电池容量为10Ah，电压为36V，所以，其储存的电能是：W＝UIt＝36V×10A×3600s＝1.296×106J．
（3）“混合动力驱动”时所提供的能量是：W1＝Fs1＝F×3.5×104m，
仅靠锂电池驱动所提供的能量是：W2＝Fs2＝F×2×104m，
所以，“混合动力驱动”时人所提供的能量是：W3＝W1﹣W2＝F×3.5×104m﹣F×2×104m＝F×1.5×104m，
即“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比是：
＝＝3：4．
19． 保持其他条件不变 0.30 其他条件相同时，两电极插入深度越大，苹果电池电压越大 苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料、成熟程度等）
【详解】
（1）实验时，应保持其它条件不变，只改变电极插入苹果的深度h；
（2）结合实际情况，电压表应选择0～3V量程，分度值为0.1V，由图乙知，电压表示数为0.30V；
（3）由表中实验数据可知，随电极插入深度的增加，电池电压增加；
（4）苹果电池的电压大小还可能与苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料、成熟程度等）有关．
20． L1和L2都不发光
（1）分析电路可知，灯泡L1和L2都被短路，所以L1和L2都不发光；
（2）根据两只电流表分别测干路和支路电流，就要求一个电流表在干路，一个在支路对电路进行改动．
【详解】
(1)由图知,闭合开关后,电流从电源正极→开关→L1的左接线柱→L2的右接线柱→L1的右接线柱→电流表A1→负极,电流没有流过L1和L2,即灯泡L1和L2被短路,则灯泡L1、L2都不发光；
(2)该电路存在的问题是：灯泡L1和L2被短路;因要求两只电流表测量的电流差异较大,所以两只电流表分别测干路和支路电流,A1电流表在干路,A2在支路上,将L1的右接线柱与L2的右接线柱之间的导线去掉即可，如图所示：
21． M到N 不变 2.7×10-11
【详解】
第一空．放电过程，极板上方带正电，下方带
负电，分析可得电流由M经电流表到N；
第二空．由实验数据可得，同一个电容器，电
荷量与极板间电压比值为常量，又由于
则可得电压减小时电容大小不变；
第三空．
