苏科版九年级下册第十五章电功和电热 单元练习（含解析）

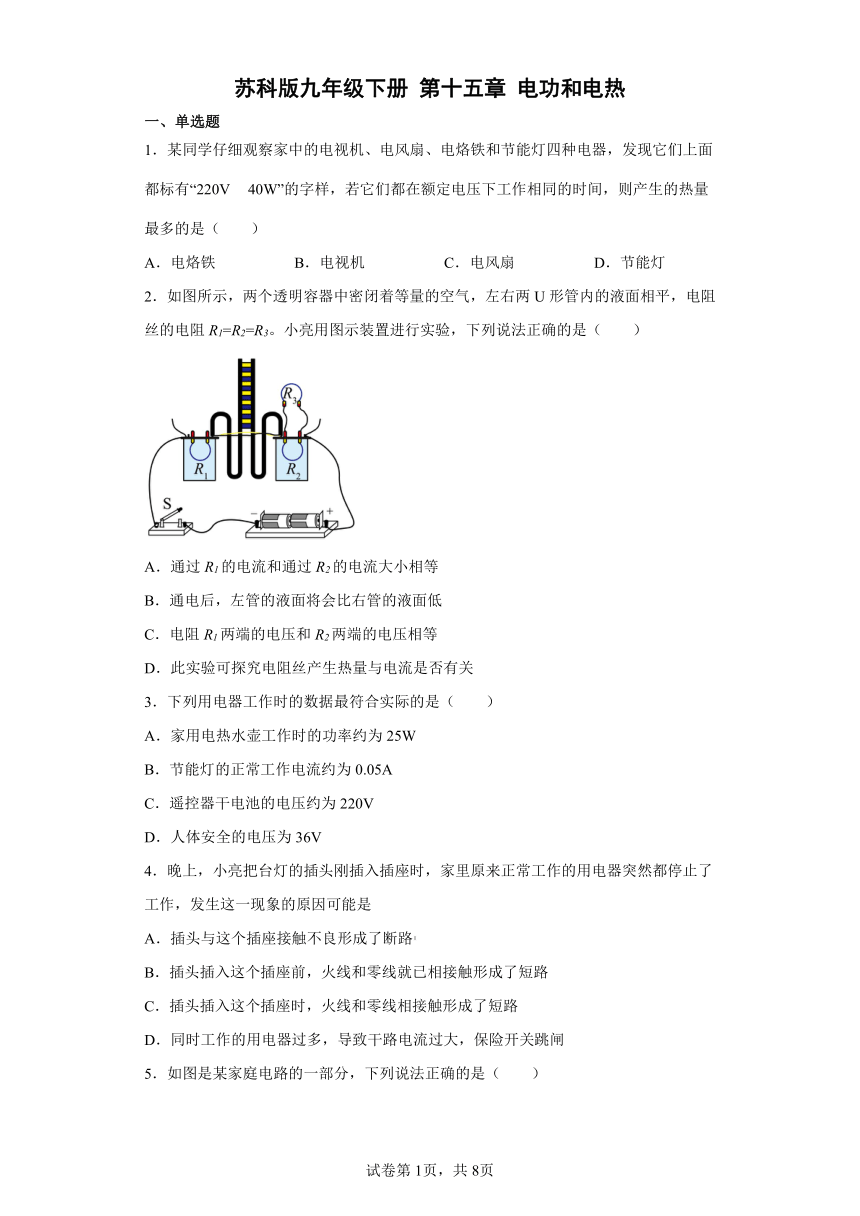

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．某同学仔细观察家中的电视机、电风扇、电烙铁和节能灯四种电器，发现它们上面都标有“220V 40W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（　　）
A．电烙铁 B．电视机 C．电风扇 D．节能灯
2．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小亮用图示装置进行实验，下列说法正确的是（　　）
A．通过R1的电流和通过R2的电流大小相等
B．通电后，左管的液面将会比右管的液面低
C．电阻R1两端的电压和R2两端的电压相等
D．此实验可探究电阻丝产生热量与电流是否有关
3．下列用电器工作时的数据最符合实际的是（　　）
A．家用电热水壶工作时的功率约为25W
B．节能灯的正常工作电流约为0.05A
C．遥控器干电池的电压约为220V
D．人体安全的电压为36V
4．晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相接触形成了短路
C．插头插入这个插座时，火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸

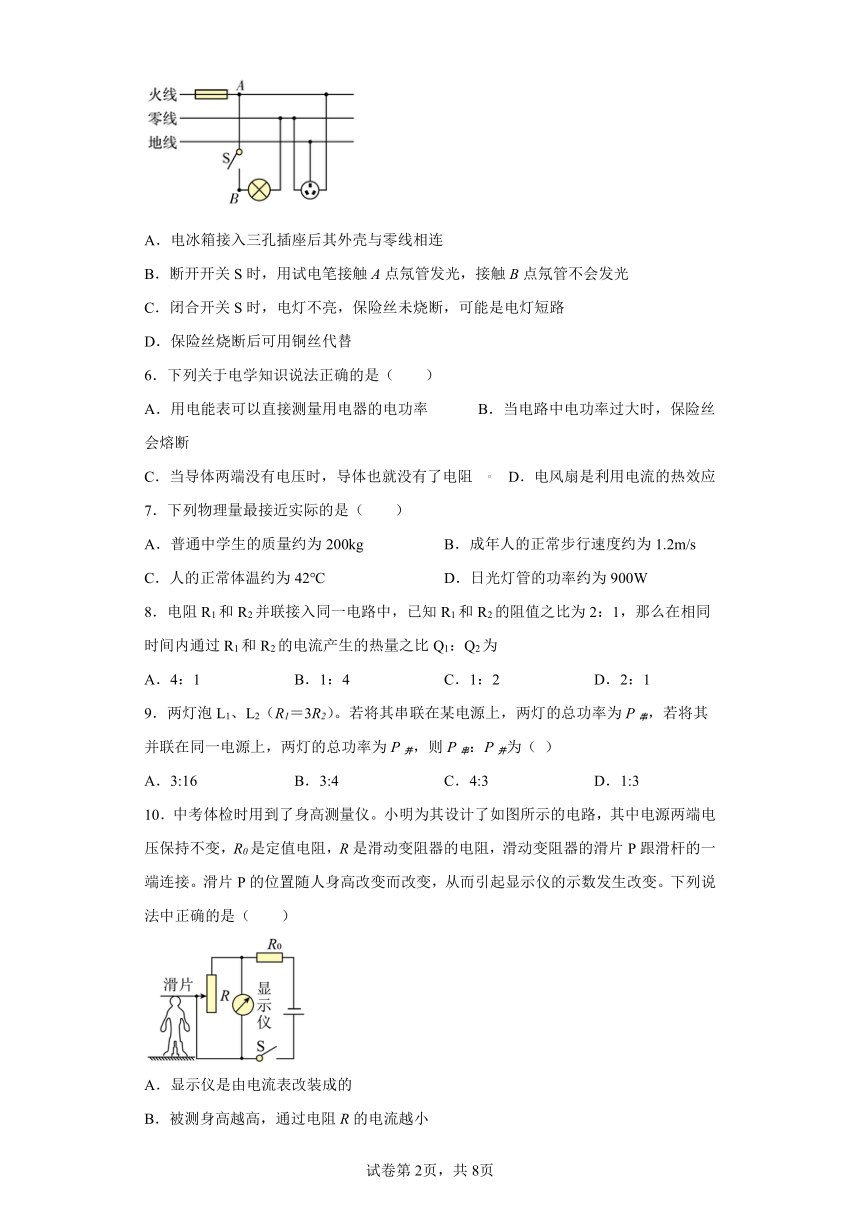

5．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
6．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率 B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻 D．电风扇是利用电流的热效应
7．下列物理量最接近实际的是（　　）
A．普通中学生的质量约为200kg B．成年人的正常步行速度约为1.2m/s
C．人的正常体温约为42℃ D．日光灯管的功率约为900W
8．电阻R1和R2并联接入同一电路中，已知R1和R2的阻值之比为2：1，那么在相同时间内通过R1和R2的电流产生的热量之比Q1：Q2为
A．4：1 B．1：4 C．1：2 D．2：1
9．两灯泡L1、L2（R1＝3R2）。若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（ ）
A．3:16 B．3:4 C．4:3 D．1:3
10．中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（　　）
A．显示仪是由电流表改装成的
B．被测身高越高，通过电阻R的电流越小
C．被测身高越高，电阻R0两端的电压越小
D．被测身高越高，电路的总功率越大

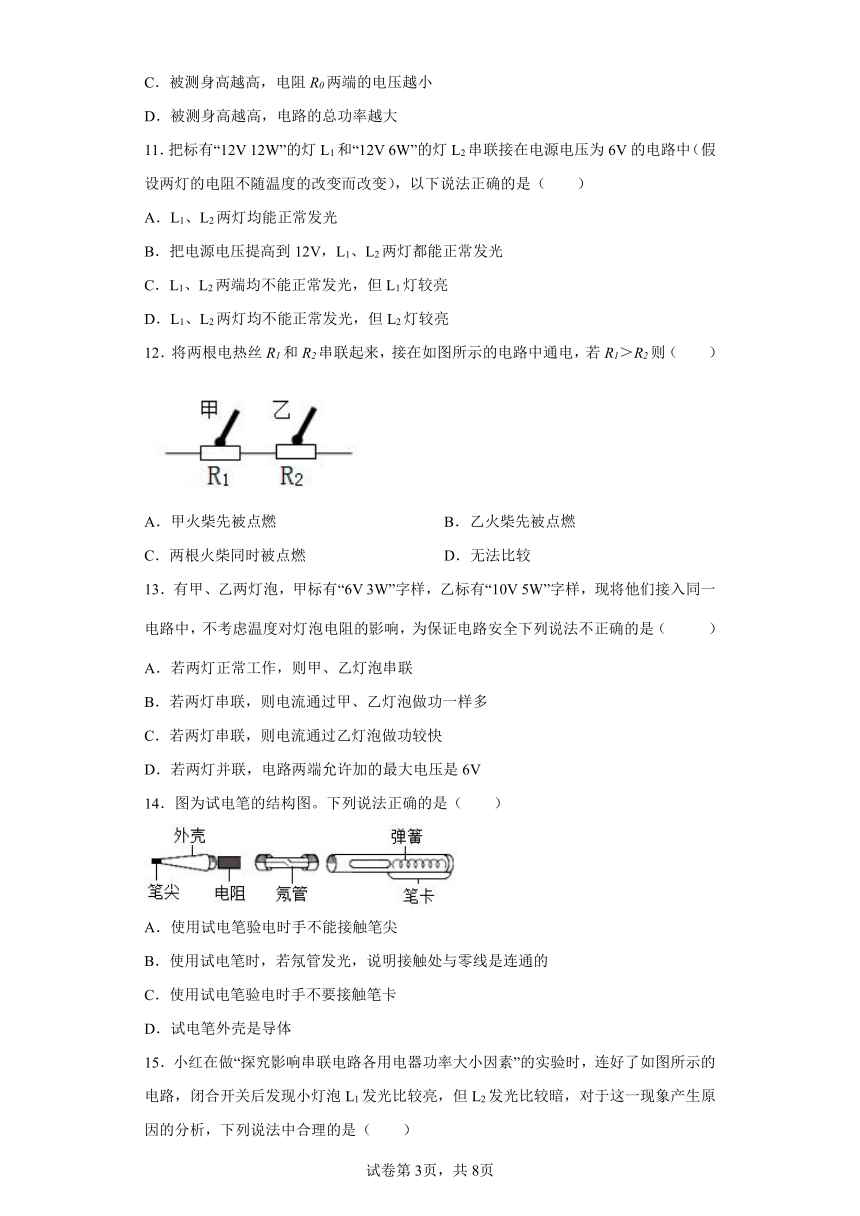

11．把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联接在电源电压为6V的电路中（假设两灯的电阻不随温度的改变而改变），以下说法正确的是（　　）
A．L1、L2两灯均能正常发光
B．把电源电压提高到12V，L1、L2两灯都能正常发光
C．L1、L2两端均不能正常发光，但L1灯较亮
D．L1、L2两灯均不能正常发光，但L2灯较亮
12．将两根电热丝R1和R2串联起来，接在如图所示的电路中通电，若R1＞R2则（　　）
A．甲火柴先被点燃 B．乙火柴先被点燃
C．两根火柴同时被点燃 D．无法比较
13．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（ ）
A．若两灯正常工作，则甲、乙灯泡串联
B．若两灯串联，则电流通过甲、乙灯泡做功一样多
C．若两灯串联，则电流通过乙灯泡做功较快
D．若两灯并联，电路两端允许加的最大电压是6V
14．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体

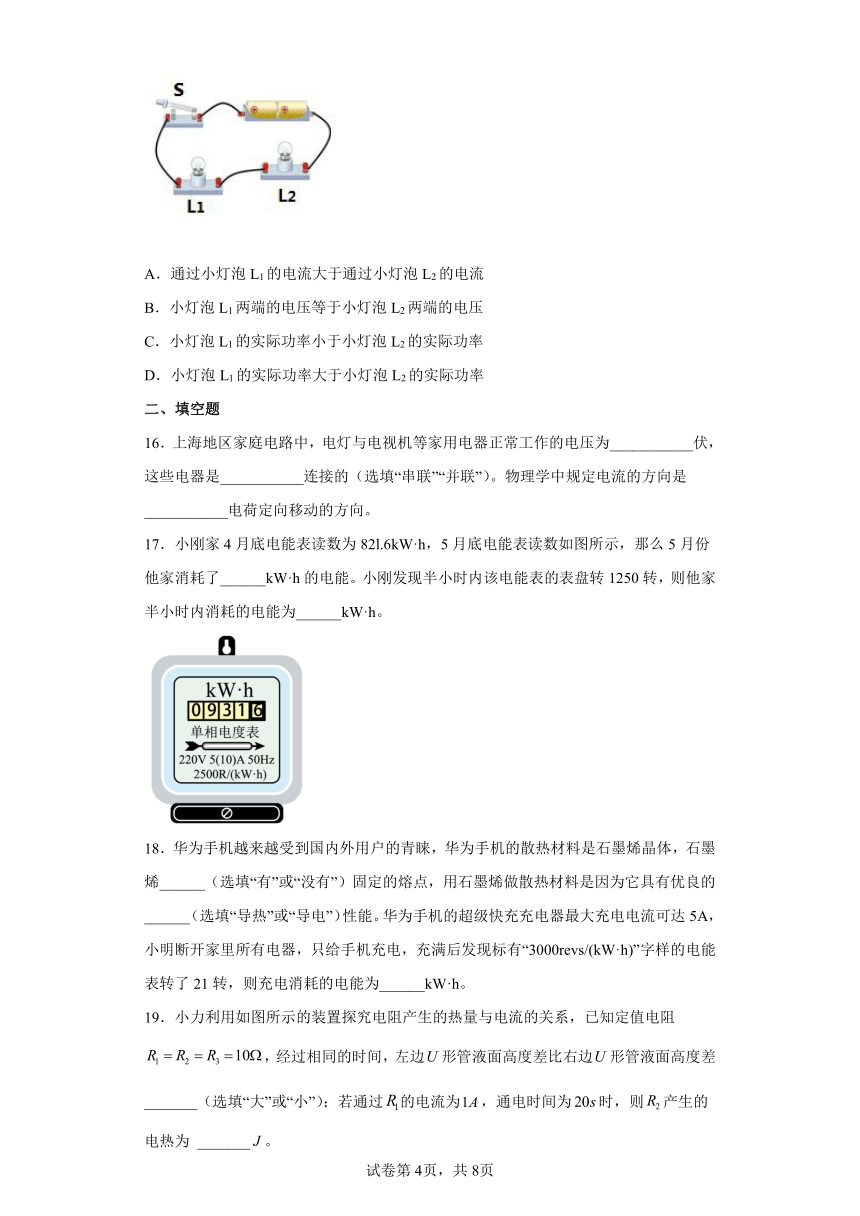

15．小红在做“探究影响串联电路各用电器功率大小因素”的实验时，连好了如图所示的电路，闭合开关后发现小灯泡L1发光比较亮，但L2发光比较暗，对于这一现象产生原因的分析，下列说法中合理的是（　　）
A．通过小灯泡L1的电流大于通过小灯泡L2的电流
B．小灯泡L1两端的电压等于小灯泡L2两端的电压
C．小灯泡L1的实际功率小于小灯泡L2的实际功率
D．小灯泡L1的实际功率大于小灯泡L2的实际功率
二、填空题
16．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
17．小刚家4月底电能表读数为82l.6kW·h，5月底电能表读数如图所示，那么5月份他家消耗了______kW·h的电能。小刚发现半小时内该电能表的表盘转1250转，则他家半小时内消耗的电能为______kW·h。
18．华为手机越来越受到国内外用户的青睐，华为手机的散热材料是石墨烯晶体，石墨烯______（选填“有”或“没有”）固定的熔点，用石墨烯做散热材料是因为它具有优良的______（选填“导热”或“导电”）性能。华为手机的超级快充充电器最大充电电流可达5A，小明断开家里所有电器，只给手机充电，充满后发现标有“3000revs/(kW·h)”字样的电能表转了21转，则充电消耗的电能为______kW·h。

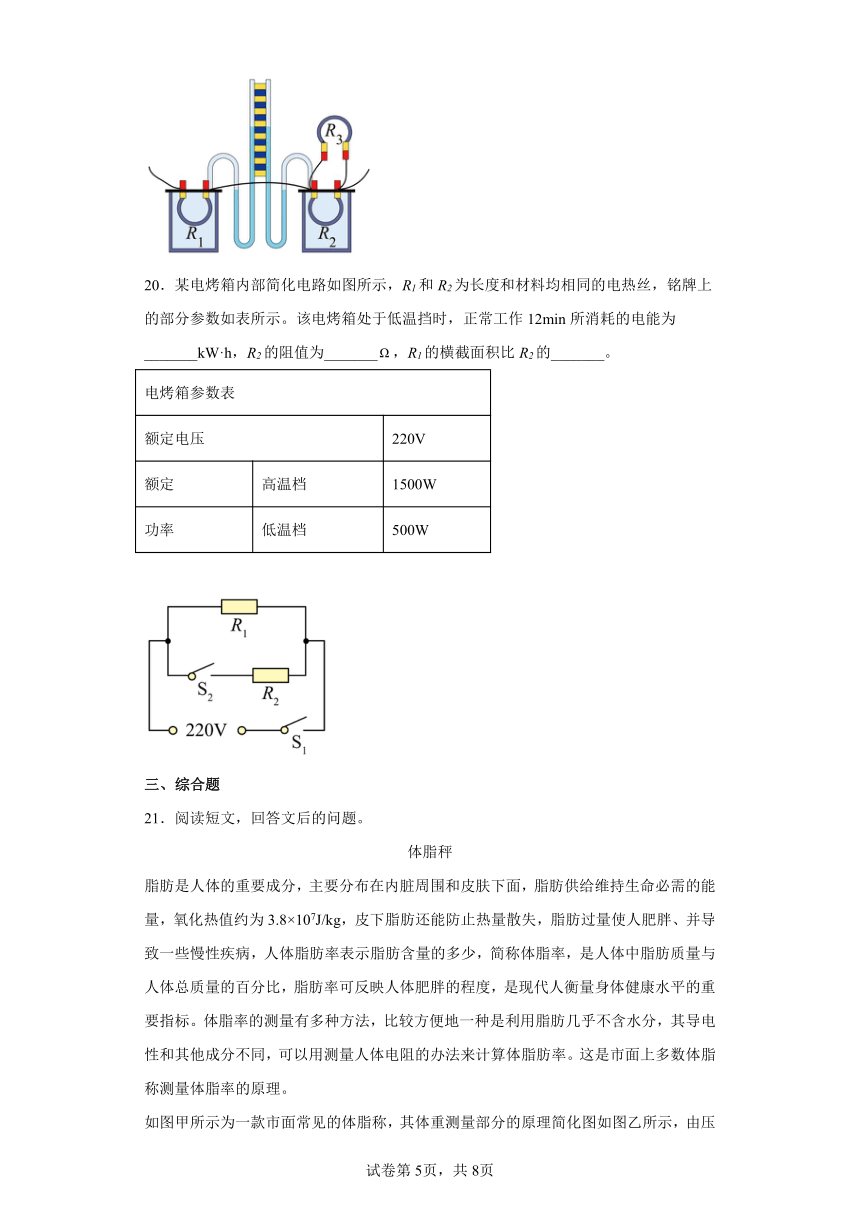

19．小力利用如图所示的装置探究电阻产生的热量与电流的关系，已知定值电阻，经过相同的时间，左边形管液面高度差比右边形管液面高度差_______（选填“大”或“小”）；若通过的电流为，通电时间为时，则产生的电热为 _______。
20．某电烤箱内部简化电路如图所示，R1和R2为长度和材料均相同的电热丝，铭牌上的部分参数如表所示。该电烤箱处于低温挡时，正常工作12min所消耗的电能为_______kW·h，R2的阻值为_______，R1的横截面积比R2的_______。
电烤箱参数表
额定电压 220V
额定 高温档 1500W
功率 低温档 500W
三、综合题
21．阅读短文，回答文后的问题。
体脂秤
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热值约为3.8×107J/kg，皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病，人体脂肪率表示脂肪含量的多少，简称体脂率，是人体中脂肪质量与人体总质量的百分比，脂肪率可反映人体肥胖的程度，是现代人衡量身体健康水平的重要指标。体脂率的测量有多种方法，比较方便地一种是利用脂肪几乎不含水分，其导电性和其他成分不同，可以用测量人体电阻的办法来计算体脂肪率。这是市面上多数体脂称测量体脂率的原理。
如图甲所示为一款市面常见的体脂称，其体重测量部分的原理简化图如图乙所示，由压敏电阻R（其阻值使随所受压力F变化的关系如图丙所示）、数字式仪表P（电阻可忽略不计）、滑动变阻器R0、电池等组成电路。压敏电阻R在一定范围内的电阻与所受压力的关系如图丙所示，R0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计，电源电压为6V。当被测者站上体脂称后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差。利用一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。根据这一变化加上被测者的身高、体重信息，可计算出人体体脂率的大概值。
（1）比较脂肪和人体其他成分的物理属性，下列说法错误的是______；
A．导热性较差
B．导电性较差
C．比热容较大
（2）某被测者穿着橡胶拖鞋站上体脂称，发现体重正常显示，而体脂率测量结果偏差很大，原因是：______；
（3）测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的______越大，电阻就越大；
（4）若R0为100Ω，台板上无物体时，电路中的电流是______A；
（5）若体脂称最大可承受压力为1000N，R0为100Ω不变，则体重测量电路测量体重的最大功率为______W；
（6）拆开该体脂称后发现，内部电池上标着“6V，500mA h”，则该电池最多可以储存的电能为______J。
22．近日，XX市与国家电投XX电力股份有限公司签定风能制氢一体化项目协议，计划利用风电进行电解水制氢（图甲），打造零排放的“绿色氢气”产业链。某型号氢内燃汽车（图乙）以氢气为燃料，若该车效率为60%，某次以20kW的恒定功率在水平路面上匀速直线行驶了10min，氢气的热值q＝1.4×108J/kg。请完成以下问题：
（1）请说出使用氢气做燃料的一个优点______；“减少碳排放，还我一片蓝天”是每一个公民的责任，对于环境保护你有何好的建议______（写出一条即可）；
（2）该过程，汽车牵引力所做的功为多少______？
（3）该过程，氢气完全燃烧放出的热量为多少______？
（4）该过程，需燃烧氢气的质量为多少______？（保留三位有效数字）
23．小明家的电能表在上个月底的示数如图所示，电价为0.5元/度，每月底缴费一次。小明家这个月底缴纳电费100元，则
（1）小明家电能表这个月底的示数应为_________kW·h；
（2）当家里只有电磁炉工作时，该电能表在2min内转了100转，则该电磁炉的功率为_________kW；
（3）小明家想要采购一台额定功率为3000W的速热电热水器，应选择________（两/三）孔插座，该电能表___________（能/不能）满足使用要求。
24．（1）请用笔画线，将图1中的开关和灯按照安全用电的原则接入家庭电路中，要求：S同时控制L1和L2，如果L1烧坏后L2能继续工作；________
（2）用试电笔测试家庭电路的电线，发现接触________（选填“火线”或“零线”）时，试电笔的氖管会发光；在图2所示的情境中，使用试电笔方法正确的是图________；
（3）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是________。
A．开关接触不良
B．灯泡灯丝断了
C．电压偏低
D．双孔插座中的两个线头相碰
25．如图所示电路是某电饭锅的内部简化电路图，它有1000W（加热）和40W（保温）两档功率可切换。现用此锅加热一锅汤，汤的质量为3kg，初温为20℃，加热到100℃，汤的平均比热容约为4.0×103J/（kg·℃）。
（1）R1的阻值是多少？( )
（2）若开关S接到b，电铁锅处于什么状态？______（选填“加热”、“保温”）
（3）汤吸收了多少热量？( )
26．新型电饭锅煮饭时采用“高温”和“低温”两种方式加热，其内部电路可简化成图所示电路，R1和R2均为电热丝，S1是温度自动控制开关。高、低温挡的额定电功率如下表所示。求：
额定电压 220V
额定电功率 低温挡 110W
高温挡 660W
（1）求电饭锅低温档工作时的电流。
（2）电热丝R2的阻值。
（3）小聪发现同样的档位煮熟同样的饭，在用电高峰期所用的时间要长一些，请你分析原因。（友情提示：用电高峰期用电器两端的实际电压小于额定电压；不计热损失）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
因各用电器的额定功率相同，由W=Pt可得，若工作相同时间，消耗的电能相同；电烙铁工作时将消耗的电能转化为内能；电视机工作时将大部分电能转化为声能、光能；电风扇工作时消耗电能，大部分转化为机械能；节能灯工作时将电能大部分转化为光能。BCD不符合题意；A 符合题意。
故选A。
2．D
【详解】
由题知，电阻丝的电阻R1=R2=R3。
AD．装置中R2、R3并联后再与R1串联，由串并联电路电流的规律可知通过R1的电流大于通过R2的电流，R1和R2的阻值相等，此实验可探究电阻丝产生热量与电流是否有关，故A错误，D正确；
B．左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，电阻R1产生的热量多，则左管的液面将会比右管的液面高，故B错误；
C．R1和R2的阻值相等，通过电阻R1的电流大于R2的电流，由U=IR可知R1两端的电压大于R2两端的电压，故C错误。
故选D。
3．B
【详解】
A．家用电热水壶工作时的功率约为1000W，故A不符合题意；
B．节能灯的正常工作的电功率约10W，正常工作电流
故B符合题意；
C．遥控器的干电池电压约为3V，故C不符合题意；
D．人体安全的电压为不高于36V，故D不符合题意。
故选B。
4．C
【详解】
所有用电器都停止工作，可以是断路或短路．台灯的插头刚插入插座，不会造成断路．再接入台灯也不会导致干路电流过大，保险开关跳闸．可能是插头插入这个插座时，火线和零线相接触形成了短路．选C
5．B
【详解】
A．电冰箱接入三孔插座后其外壳与地线相连，故A错误；
B．断开开关S时，A点带电，B点不带电，用试电笔接触A点氖管，发光，接触B点氖管不会发光，故B正确；
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故C错误；
D．保险丝烧断后不可以用铜丝代替，铜丝的熔点较高，电路电流过高时，铜丝可能不会烧断，起不到保护作用，故D错误。
故选B。
6．B
【详解】
A. 电能表用来测量用电器一段时间内消耗的电能的，故A错误；B. 根据欧姆定律可知，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．因此保险丝熔断的原因是短路或用电器的总功率过大，故B正确；C. 电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故C错误；D. 电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误．故选B.
点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．
7．B
【详解】
A．普通中学生的质量约为50kg，故A不符合题意；
B．成年人的正常步行速度约为
4km/h=4×m/s≈1.1m/s
故B符合题意；
C．人的正常体温约为37℃，故C不符合题意；
D．日光灯管的功率约为40W，故D不符合题意。
故选B。
8．C
【详解】
因为两电阻并联，所以U1＝U2，由于R1:R2＝2:1，所以I1:I2＝1:2时间相同，则t1:t2＝1:1，那么：Q1:Q2＝I21R1t1:I22R2t2＝(12×2×1):(22×1×1)＝1:2，故选C.
【点睛】
本题根据热量计算公式Q＝I2Rt来进行分析．由题意知并联电压相同，根据欧姆定律就可得出电流I1与I2的比值，R1与R2的比值已知，时间相同，这样就可以得出热量之比．
9．A
【详解】
两电阻串联时的总功率为
两电阻并联时的总功率为
故
故A符合题意。
故选A。
10．D
【详解】
A．因为显示仪与R并联，所以显示仪是电压表改装的，故A错误；
BCD．被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律
可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据
可知，电路消耗的功率也越大，故D正确，BC错误。
故选D。
11．D
【详解】
A．两个灯泡的正常发光的电压为12V，电源电压为6V，且将两灯串联，由于串联分压，两个灯泡的电压都小于6V，故都不会正常发光，故A错误；
B．把电源电压提高到12V，由于串联分压，两个灯泡的电压都小于12V，两灯泡的电压都不能到达正常发光的12V，故都不会正常发光，故B错误；
CD．“12V 12W”的灯L1的电阻为
“12V 6W”的灯L2的电阻为
由于两灯泡串联，电流相同，根据可知，电阻大的实际功率大，故灯L2比较亮，故C错误；D正确。
故选D。
12．A
【详解】
R1和R2串联所以电流相等，因为R1＞R2根据公式得在一定时间内R1产生的热量多，所以甲火柴先被点燃。
故选A。
13．B
【详解】
由P=UI得，甲灯泡的额定电流为
乙灯泡的额定电流为
由欧姆定律得，甲灯泡的电阻为
乙灯泡的电阻为
A．若两灯正常工作，即电流都为0.5A，因为它们的额定电压不同，所以甲、乙灯泡必须串联，故A正确，A不符合题意；
B．若两灯串联，电流相同，乙的电阻大，根据W=I2Rt知，在相同时间内电流通过乙灯泡做的功多，故B错误，B符合题意；
C．若两灯串联，电流相同，乙的电阻大，根据P=I2R知，乙的实际功率大，电流通过乙灯泡做功较快，故C正确，C不符合题意；
D．若两灯并联，电路两端允许加的最大电压与额定电压小的用电器的电压相同，即电路两端允许加的最大电压是6V，故D正确，D不符合题意。
故选B。
14．A
【详解】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
15．D
【详解】
A．由实物图知，两灯串联在电路中，那么通过两灯的电流相等，故A不符合题意；
BCD．闭合开关后，小灯泡L1发光较亮，L2发光较暗，即两灯的实际功率的大小关系是
P1>P2
据P=UI得，两灯两端的电压关系是
U1>U2
故BC不符合题意、D符合题意。
故选D。
16． 220V 并联 正
【详解】
[1]在家庭电路中，各用电器的正常工作的电压为220V。
[2]在家庭电路中，由于各用电器独立工作，互不干扰，故是并联的。
[3]物理学中规定正电荷定向移动的方向即为电流的方向。
17． 110 0.5
【详解】
[1]电能表表盘上最后一位数字表示小数，图示计数为931.6kW·h，可知5月份他家消耗的电能为
W=931.6kW·h-82l.6kW·h=110kW·h
[2]由图可知，每消耗1kW·h，电能表的表盘转2500转，则半小时内消耗的电能为
18． 有 导热 0.007
【详解】
[1][2]石墨烯是晶体，因此有固定的熔点。用石墨烯做散热材料，是通过石墨烯传导热量，因此石墨烯具有优良的导热性能。
[3]3000revs/(kW·h)的含义是每消耗1kW·h的电能，电能表转3000圈。当电能表转了21转时，消耗的电能为
19． 大 50
【详解】
[1]由实验装置图知道，三个电阻的阻值相等，都为10Ω，通电时间相等，与并联后与串联，所以通过的电流大于通过的电流，根据焦耳定律可知，左边电热丝产生的热量大于右边电热丝产生的热量，左边形管液面高度差比右边形管液面高度差大。
[2]与并联，且，根据并联电路的电压特点和欧姆定律知道，，根据串联和并联电路的电流特点知道
所以
电阻产生的热量
20． 0.1 48.4 小
【详解】
由电路图知道，当S1、S2都闭合时，R1、R2并联，电路中的电阻最小，由P＝可知，电烤箱的电功率较大，据此确定电烤箱为高温档；开关S1闭合、S2断开时，电路为R1的基本电路，电路的电阻较大，由P＝可知，电烤箱的电功率较小，据此确定电烤箱为低温档；
[1]电烤箱低温挡正常工作12min消耗的电能
W＝P低t＝500×10﹣3kW×h＝0.1kW·h
[2]由P＝知道，R1的阻值
R2的功率
P2＝P高﹣P低＝1500W﹣500W＝1000W
R2的阻值
[3]因R1＞R2，而R1和R2为长度和材料均相同的电热丝，则R1的横截面积比R2小。
21． C 橡胶为绝缘体 长度 0.015 0.144 10800
【详解】
（1）[1] A．脂肪还能防止热量散失，故导热性较差，A正确，不符合题意；
B．利用脂肪部分比肌肉和人体的其他组织导电性差，故B正确，不符合题意；
C．本阅读题没有涉及比热容，故C错误，符合题意。
故选C。
（2）[2]利用脂肪部分比肌肉和人体的其他组织导电性差测量体脂率，橡胶为绝缘体，导电性差更大，故体脂率偏高。
（3）[3]因为人体身高越高，相当于导体的长度越长，电阻就越大。
（4）[4]若R0为100Ω，台板上无物体时，压敏电阻的阻值为300Ω，则电路中的电流是
（5）[5]若体脂称最大可承受压力为1000N，则此时压敏电阻的阻值为150Ω，R0为100Ω不变，则体重测量电路测量体重最大时，电流为
体重测量电路测量体重的最大功率为
（6）[6]拆开该体脂称后发现，内部电池上标着“6V，500mA h”，则该电池最多可以储存的电能为
22． 见详解 少开车多走路 1.2×107J 2×107J 0.143kg
【详解】
（1）[1][2]氢气燃烧时生成水，不会释放出污染环境的有毒废气；为了环境保护，我们要严禁随意焚烧垃圾，少开车多步行、骑自行车或乘公交车出行。
（2）[3]汽车的输出功率
汽车运动的时间
由可知，汽车牵引力所做的功
（3）[4]由可知，氢气完全燃烧放出的热量
（4）[5]由可知，需要燃烧氢气的质量
23． 1131.6 1.2 三 不能
【详解】
（1）[1]电价为0.5元/度，缴纳电费100元，则消耗的电能
则这个月底的示数为
931.6kW·h+200kW·h=1131.6kW·h
（2）[2]由图可知，用电器每消耗1kW·h电能，电能表的表盘转过2500转，则转过100转消耗的电能为
用电器消耗电能所用时间
该电磁炉的功率
（3）[3]为了符合安全用电原则，大功率用电器外壳要接地，因此速热电热水器要用三孔插座。
[4]由电能表参数可知，该电能表允许通过的最大额定电流为10A，则接电路中允许接入的用电器的最大功率为
P=UI=220V×10A=2200W<3000W
所以该电能表不能满足使用需要。
24． 火线 甲 D
【详解】
（1）[1]根据题意，两灯相互不影响应并联，为防止断开开关灯泡仍带电，引起触电事故，开关应串联在火线与用电器之间，如图所示：
（2）[2][3]火线与大地之间的电压为220V，零线与大地之间的电压为0，当试电笔与火线相接触，人手接触尾端的金属体时，可以通过人体与氖泡、大地形成一个回路，氖泡能发光，如果是零线因为没有电压就没有电流，则氖泡不能发光。而图2乙的使用方法人手直接接触笔尖的金属体，相当于在站在大地上直接接触火线，会导致触电事故。故在图2所示的情境中，使用试电笔方法正确的是图甲。
（3）[4]空气开关跳闸是因为电流过大引起的。
A．开关接触不良，电路中会出现断路，干路上的电流变小，故A不符合题意；
B．灯泡灯丝断了，电路中会出现断路，干路上的电流变小，故B不符合题意；
C．电压偏低，根据欧姆定律，在用电器使用情况不变的条件下，干路上的电流变小，故C不符合题意；
D．双孔插座中的两个线头相碰即形成短路，电路中总电阻很小，根据欧姆定律，干路上电流很大，故D符合题意。
故选D。
25． 48.4Ω 保温 9.6×105J
【详解】
解：（1）（2）由图可知，当开关S接到a时，只有R1接入的简单电路，此时电路中的总电阻为R1的阻值，即R总=R1；当开关S接b时，R1与R2串联接入电路，此时电路中的总电阻为
R总 =R1+R2
根据可知，开关接a时，电饭锅处于加热状态；开关接b时，电饭锅处于保温状态。
即R1的阻值为
（3）汤吸收的热量为
答：（1）R1的阻值为48.4Ω；
（2）若开关S接到b，电铁锅处于保温状态；
（3）汤吸收的热量为9.6×105J。
26．（1）0.5A；（2）88Ω；（3）见解析
【详解】
解：（1）电饭锅低温档工作时的电流
（2）由电路图可知，只有开关S闭合时，R1通路，为低温档；开关S和S1都闭合时，R1和R2并联，为高温档。电饭锅高温档工作时的电流
通过电阻R2的电流为
I2=I高-I低=3A-0.5A=2.5A
电热丝R2的阻值
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
答：（1）求电饭锅低温档工作时的电流0.5A。
（2）电热丝R2的阻值88Ω。
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
