北师大版九年级年级全一册 12.4 欧姆定律的应用 同步练习
一、单选题
1．如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（　　）
A．电压表V示数变大
B．电流表A1示数不变
C．电流表A1示数与电流表A2示数的差值变小
D．电压表V示数与电流表A2示数的比值变小
2．酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾，图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精蒸气浓度的增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则（　　）
A．R2电阻减小，电流表的示数减小 B．R2电阻减小，电流表的示数增大
C．R2电阻增大，电流表的示数增大 D．R2电阻增大，电流表的示数减小
3．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R阻值为40Ω，热敏电阻的阻值Rt随温度t变化关系如图2所示，则当开关S闭合后（　　）

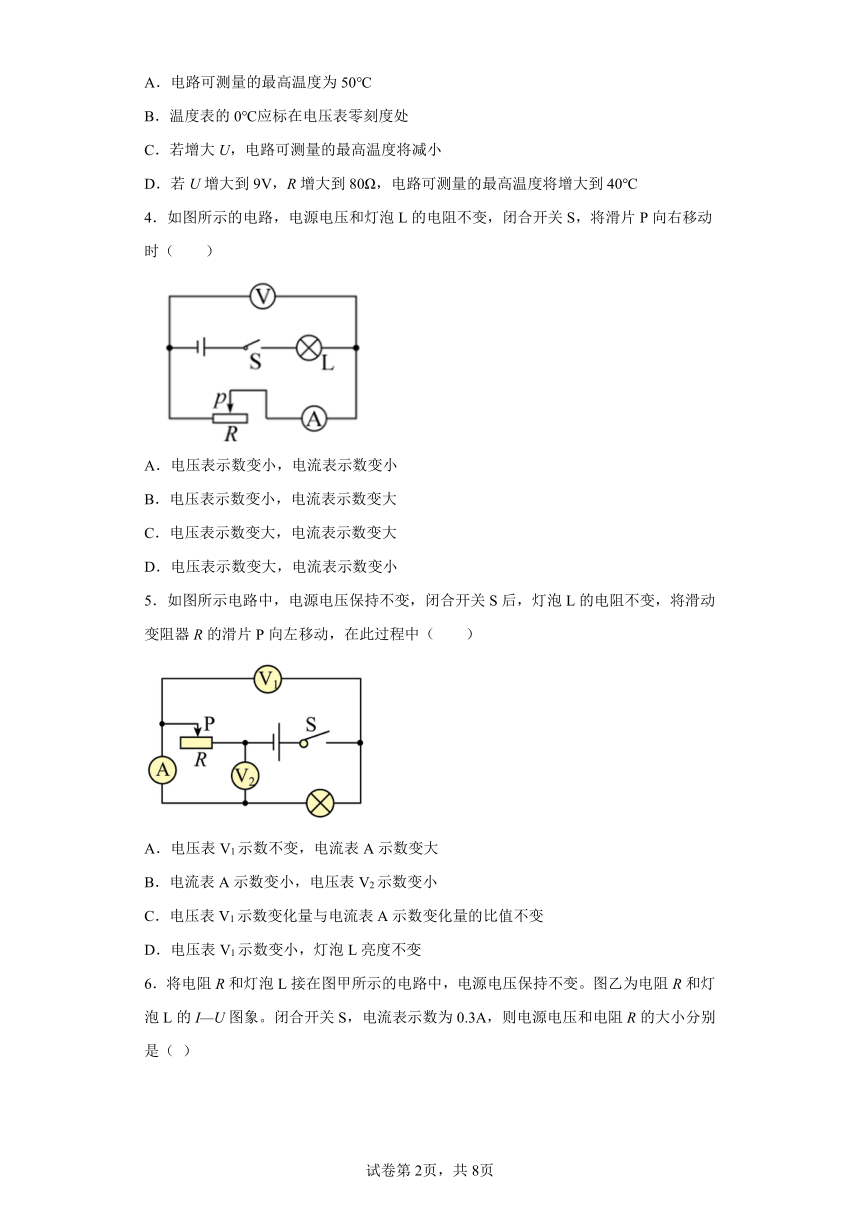

A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将减小
D．若U增大到9V，R增大到80Ω，电路可测量的最高温度将增大到40℃
4．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）
A．电压表示数变小，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数变小
5．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
6．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
7．如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
8．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R∶R2为（　　）
A．3∶2 B．4∶1 C．5∶7 D．7∶5
9．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数不变
C．电压表示数变小，电流表示数变大
D．电压与电流表示数的比值不变
10．在如图所示的电路中。电源电压保持不变，开关S闭合前，电流表A1、A2的示数比为5︰3，开关S闭合后，两电流表的示数比为3︰2，下列判断正确的是（　　）
A．R1︰R2︰R3＝5︰3︰2 B．R1︰R2︰R3＝2︰3︰2
C．R1︰R2︰R3＝2︰3︰1 D．R1︰R2︰R3＝3︰2︰6
二、填空题
11．如图所示，甲、乙为两只相同电表，当闭合，时，甲，乙两表示数之比为4︰3，则两表均为_______表，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时甲乙两表示数比为________。
12．当导体两端电压是8V时，通过它的电流是0.4A，若导体两端电压为4V时，通过它的电流为______A，当导体两端电压为0V时，它的电阻为______Ω。
13．两个灯泡的规格分别为“6V，1.2W”和“3V，0.9W”，将它们串联后接入电路，其总电压不能超过______V；将它们并联后接入电路，其总电流不能超过______A。
14．如图，是汽车油量表的工作原理图，油量表由______改制而成（选填“电压表”或“电流表”）。当油量上升，R接入电路的电阻______（选填“增加”或“减少”），油量表的示数______（选填“增加”或“减少”）。
15．如图所示，闭合开关S，R1与R2处于______（选填“串联”或“并联”），此时，两电流表A1、A2示数之比5∶3，则R1与R2两端的电压之比U1∶U2=______。电阻之比R1∶R2=______。
三、综合题
16．某实验要求盐水的密度控制在一定范围内，图1为小宇设计的盐水密度控制模拟装置，A物体浸没在盐水中，R为定值电阻，RF为力敏电阻，其阻值随下方轻质细线拉力的变化关系如图2所示。已知： U=12V， VA= 100cm3，ρA=1.6g/cm3；当电磁铁线圈中的电流I≥0.048A时，铁质开关K被吸上，当I≤0.04A，K被释放；从而通过控制水泵向容器中注水使盐水密度保持在一定范围内：电磁铁线圈电阻不计，设水加入容器后与盐水立刻混合均匀，（g=10N/kg）
（1）请在图中接入一电压表，要求当盐水密度变大时电压表的示数增大；
（2）若此装置所能控制的最大盐水密度为1.3g/cm3，则定值电阻R的阻值为多少？
（3）该装置所能控制的最小盐水密度是多少？
17．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA:OB=5:1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：
（1）由图乙可知，压力传感器R的阻值随压力F的增大而_______；
（2）当踏板空载时，闭合开关，电压表的示数为多少_________？
（3）当报警器开始报警时，踏板设定的最大压力值为多少________？
（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向_______（选填“左”或“右”）移动，并简要说明理由_______．
18．阅读短文，回答问题．
电动拖盘搬运车
如图甲是超市常用的一种电动拖盘搬运车，用于运输、提升货物，常被称作“地牛” ．下表是其相关参数，其电路工作原理示意图如图乙．当闭合开关S1时，进退电动机M1工作，驱动“地牛”前进或后退．当闭合开关S2时，提升电动机M2工作，将货物提升到指定高度。电源是电压为36V的蓄电池组，当电池容量低于满容量的10%时，会报警提醒，返回充电座。电机效率是指电动机获得的有用机械能与消耗电能的比值。（g取10N/kg）
型号 自身质量 最大 载货量 蓄电池电压 蓄电池容量 进退电机 额定电压 额定功率 提升电机 额定电压 额定功率 电机效率
PTE20X 4×102kg 2×103 kg 36V 80Ah 36V 900W 36V 800W 80%
（1）下列关于电动拖盘搬运车的蓄电池的说法错误的是______
A．蓄电池组是由若干节蓄电池串联组成的
B．蓄电池组充电时，蓄电池相当于用电器
C．蓄电池充电的过程中，电能转化为化学能
D．充足电一次，消耗的电能约2.88×105J
（2）利用“地牛”将0.8×103kg的货物放至货架，闭合开关______（选填“S1”、“S2”），当货物向上匀速竖直提升10s，则货物被提升了______m；
（3）“地牛”仪表盘上有可显示所载货物质量的仪表，其电路如图丙所示，电源电压18V，电流表（0～0.6A），滑动变阻器R4（60Ω 1A），压敏电阻R3的阻值与所受压力F的关系如图丁所示；压敏电阻R3是由______（选填“导体”、“绝缘体”或“半导体”）材料制成的，当压力变大时，压敏电阻R3的阻值将______（选填“变大”、“变小”或“不变”）；由电流表改装的“质量表”显示盘上的刻度在最______边是最大值（选填“左”或“右”），为了确保此电路能安全工作，R4的阻值应至少调至______Ω。
（4）“地牛”检测到电池容量低至10%时会报警提示返回充电，若返回过程中受到的阻力为车自重的0.4倍，剩余电池容量40%的能量可供“地牛”克服阻力做功，为确保“地牛”能顺利返回充电，需要充电时“地牛”离充电座不超过______m。
19．（1）如图所示是四根高压输电线上的一个装置，该装置是导体，利用这个装置将四根导线并联起来，相当于增大了导线的_____，从而减小了导线的_____，以达到减少输电线上电能损失的目的．
（2）标有“10Ω 1A”和“15Ω 0.6A”的两只电阻，把它们串联起来，允许通过的最大电流是_____A，两端允许加的最大电压是_____V．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．由电路图可知，R1和滑动变阻器R2并联，电压表V测量R2的电压，电流表A1测量总电流，电流表A2测量R2支路的电流。当滑动变阻器的滑片P向下滑动时，根据并联电路电压规律，电压表V的示数不变，故A错误；
B．当滑动变阻器的滑片P向下滑动时，R2接入的阻值变小，则R2支路的电流变大，因为并联电路中，各支路互不影响，所以R1支路的电流不变，则总电流变大，即A1示数变大，故B错误；
C．电流表A1示数与电流表A2示数的差值就是R1支路的电流，因为并联电路中，各支路互不影响，R1支路的电流不变，电流表A1示数与电流表 A2示数的差值不变，故C错误；
D．电压表V示数为R2两端的电压，电流表A2示数为通过R2的电流，电压表V示数与电流表A2示数的比值，即为R2的阻值，因为滑动变阻器的滑片P向下滑动，所以R2的阻值变小，所以电压表V示数与电流表A2示数的比值变小，故D正确。
故选D。
2．B
【详解】
R2的电阻值会随着其周围酒精蒸气浓度的增大而减小，因此当喝了酒的司机对着气敏传感器吹气时，R2阻值会减小，从而造成电路总电阻减小。因为电源电压不变，根据欧姆定律可得电流增大，即电流表的示数增大。
故选B。
3．C
【详解】
A．假设电路可测量的最高温度为50℃，则从图2可以看到，这时对应的热敏电阻的阻值为50Ω，R阻值为40Ω，则电路的电流为
电路的电流为，则这时热敏电阻两端的电压为
这时热敏电阻的电压大于3V，温度表由量程为3V的电压表改装而成，则电压表的示数大于3V，这样是不行的，假设不成立，电路可测量的最高温度不是50℃，故A不符合题意；
B．从图2可以看到，当温度为0℃，热敏电阻的阻值Rt有一定的阻值，则它两端的电压不为零，温度表的0℃不应标在电压表零刻度处，故B不符合题意；
C．若增大U，在温度一定的情况下，热敏电阻的电压也增大，温度表的指针偏转幅度变大，电路可测量的最高温度将减小，故C符合题意；
D．若U增大到9V，R增大到80Ω，这时假设电路可测量的最高温度为40℃，从图2可以看到，热敏电阻的阻值大约为45Ω，电路的电流为
电路的电流为，热敏电阻的电压为
那么电压表的电压将会大于3V，这样是不行的，假设不成立，电路可测量的最高温度不为40℃，故D不符合题意。
故选C。
4．D
【详解】
灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。
故选D。
5．C
【详解】
电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，故ABD不符合题意，C符合题意。
故选C。
6．C
【详解】
观察图乙图象，根据定值电阻的图象是一条过原点的直线，可判断乙图中的直线是定值电阻R的图象，由图象数据，当定值电阻R两端的电压为4V时，对应的电流是0.2A，根据，则定值电阻R的阻值
图甲电路图，闭合开关S，电阻R和灯泡L串联，电流表测电路电流，电流表示数为0.3A，根据串联电路电流规律，则电阻R和灯泡L的电流
由图象乙可知，当电路电流是0.3A时，此时灯泡L分压
此时电阻R分压
根据串联电路电压规律可得
故ABD不符合题意，C符合题意。
故选C。
7．C
【详解】
A．电源电压为18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为10Ω，刚好分得9V电压，根据串联电路分压定律可得定值电阻R的阻值为10，A正确，但不符合题意；
B．当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为
B正确，但不符合题意；
C．滑动变阻器能承受的最大电流为1A，因此电路最小电阻为
滑动变阻器至少接入的电阻为
当滑动变阻器往左滑动的过程中，接入电阻小于8Ω时，电路电路大于1A，滑动变阻器烧坏，此时电路电流为0A，C错误，但符合题意；
D．滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D正确，但不符合题意。
故选C。
8．A
【详解】
当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；由可得，两种情况下的电流之比
因电源电压一定时，电流与电阻成反比，则有
解得
故BCD不符合题意，A符合题意。
故选A。
9．C
【详解】
电压表测量滑动变阻器，当滑片向右滑动，接入的电阻丝长度变小，接入的阻值变小。
ABC．根据串联分压，滑动变阻器接入的电阻变小，电压表的示数变小，滑动变阻器接入的阻值变小，总电阻变小，而电源电压不变，故电流表的示数变大，故AB错误；C正确；
D．电压与电流表示数的比值即为滑动变阻器接入的阻值，滑动变阻器接入的阻值变小，故电压与电流表示数的比值变小，故D错误。
故选C。
10．D
【详解】
由电路图可知，开关闭合前，电阻R1与R2并联，电流表A1测通过电阻R1与R2的电流，电流表A2测通过电阻R2的电流；已知电流表A1、A2的示数比为5︰3，因并联电路中干路电流等于各支路电流之和，所以
……………………①
开关闭合后，三个电阻并联，电流表A1测干路电流，电流表A2测通过电阻R2、R3的电流；已知两电流表的示数比为3︰2，且并联电路中各支路互不影响，干路电流等于各支路电流之和，所以
………………②
联立①②可得
因并联电路中各支路两端电压相等，所以由可知，电阻R1、R2、R3之比为
故ABC不符合题意，D符合题意。
故选D。
11． 电压 1︰4
【详解】
[1]甲、乙为两只相同电表，当闭合S1，S2时，甲、乙两表示数之比为4︰3，若两表均为电流表，则甲表会将电源短路，故两表均为电压表。
[2]当两表均为电压表时，闭合S1、S2，R1、R2串联，电压表甲测电路总电压，电压表乙测R2两端电压，甲、乙两表示数之比为4︰3，根据串联分压规律可得
解得两电阻之比为
同时更换两电表种类，即两表都为电流表时，闭合开关S1，断开开关S2，两电阻并联，电流表甲测量通过R2的电流，电流表乙测量总电流，则根据并联分流规律可知，甲乙两表示数比为
12． 0.2 20
【详解】
[1] 当导体两端电压是8V时，通过它的电流是0.4A，根据欧姆定律，导体的电阻为
若导体两端电压为4V时，因为电阻是导体自身的一种性质，其阻值仍为20Ω，那么通过它的电流为
[2]当导体两端电压为0V时，因为电阻是导体自身的一种性质，大小与电压和电流无关，它的电阻仍是20Ω。
13． 8 0.4
【详解】
[1]两个灯泡的规格分别为“6V，1.2W”和“3V，0.9W”，则根据电功率的推导式可知，两灯泡的电阻分别为
设总电压不能超过U，串联电路电流处处相等，把它们串联后接入电路，流过它们的电流是相等的，设总电压为U情况下的电流为I，那么根据欧姆定律的推导式可得到
而两个灯泡的电压最大分别不能超过6V、3V，则可得到
分别解得、，取，即电路的电流最大只能为0.2A，那么总电压最大为
其总电压不能超过8V。
[2]将它们并联后接入电路，并联电路灯泡两端的电压都相等，而两个灯泡的电压最大分别不能超过6V、3V，取最小的电压3V，即电路的总电压最大为3V，两灯泡的电阻分别为、，则流过两电阻的电流分别为
并联电路的干路电流等于各支路电流之和，那么其总电流最大为
其总电流不能超过0.4A。
14． 电流表 减少 增加
【详解】
[1]由图可知，R和R0串联，油量表也是串联在电路中，因此油量表是由电流表改制而成。
[2][3]当油量上升，浮标带动变阻器的指针向下移动，R接入电路的电阻减少，由 可知，电路中的电流变大，油量表的示数增加。
15． 并联 1:1 3:2
【详解】
[1]电路存在两条支路，故R1与R2为并联。
[2]并联电路中各支路两端的电压等于电源电压，故为R1与R2两端的电压之比为1:1。
[3]两电流表A1、A2示数之比5∶3，身通过电阻R2的电流为，则干路电流为，电阻之比
16．（1）；（2）50Ω；（3）
【详解】
解：（1）图1控制电路中，定值电阻R、力敏电阻RF、电磁铁串联，根据图2可知，当盐水密度变大时拉力F变小，力敏电阻的阻值会变小，由串联分压原理可知，RF两端的电压相应的会变小，R两端的电压相应的变大，所以电压表应并联在定值电阻R的两端。如图所示
（2）物体A的密度和体积分别为
，
物体A的重力
若此装置所能控制的最大盐水密度为
则物体A所受的最大浮力
此时轻质细线上的拉力
根据图像可知，此时
RF1=200Ω
此时铁质开关K应被吸上，排水电路开始排水，则电磁铁线圈中的电流
I≥0.048A
由可得电路中总电阻
根据串联电路中总电阻与分电阻的关系可得定值电阻R的阻值
（3）根据题意可知，当I1=0.04A，K被释放，停止放水；由可得此时电路中总电阻
根据串联电路中总电阻与分电阻的关系可得力敏电阻RF1的阻值
由图像可知，此时的拉力为
物体A所受的最小浮力
根据可得盐水的最小密度
答：（1）见答案；
（2）若此装置所能控制的最大盐水密度为1.3g/cm3，则定值电阻R的阻值为50Ω；
（3）该装置所能控制的最小盐水密度是。
17． 减小 3V 40N 左移 总电压降低则分压也降低，要求R0两端电压不变，另一电阻应减小，即压力增加，踏板施加压力不变时，由杠杆原理踏板应往左移增加动力臂长度
【详解】
（1）[1]如图乙所示，当压力增大时，传感器的电阻值会减小；
（2）[2]闭合开关时，压力传感器和报警器串联，由图乙可知当踏板空载时，压力传感器的电阻为R=25Ω，此时电路中的电流
由I=得：报警器两端的电压
U0=IR0=0.2A×15Ω=3V，
即电压表示数；
（3）[3]报警器R0开始发出报警信号时，U0′=6V，此时电路中的电流
传感器两端的电压
U传=U﹣U0′=8V﹣6V=2V，
传感器的阻值
由图象可知当传感器的阻值为5Ω时，对应的压力为8N，根据杠杆平衡条件可得：
F压×OA=F踏×OB，
即
8N×5=F踏×1，
解得F踏=40N；
（4）[4][5]一段时间以后电源电压会降低，R0两端分得的电压减低，根据串联电路的分压特点可知，应减小压敏电阻分担的电压，保证R0两端分得的电压不变，此时就应该减小压敏电阻的阻值，因电阻值随所受压力的增大而减小，所以应该增大压杆对传感器的压力，由杠杆平衡条件
F压×OA=F踏×OB
可知，OA不变，F踏不变，所以F压和OB成正比，要增大压杆对传感器的压力，应增大OB，即把踏板触点B向左移动．
18． D S2 0.8 半导体 变小 右 22 259.2
（1）根据串联电路电压规律，电池应串联使用才能增大电压；根据电池的能量转化，充电时作为用电器，将电能转化为化学能，供电时作为电源，将化学能转化为电能；利用求出电池的能量；
（2）由题中文段可知，提升电动机工作时开关闭合情况，先算出10s内提升电动机消耗的电能，再根据电机效率算出有用功，最后根据求出提升高度h；
（3）压敏电阻是由半导体材料制成的，根据图象分析压敏电阻的变化，根据器材的允许通过电流的限制情况，可知电路中的电流最大值，根据串联电路电阻规律求出R4的阻值；
（4）由题可知机器人返回时克服摩擦力做功，再由计算需要充电时离充电座的最远距离。
【详解】
(1)[1]A．根据串联电路电压规律，为了使电源电压增大，蓄电池组是由若干节蓄电池串联组成的，A项正确，故A项不符合题意；
B．蓄电池组充电时，蓄电池消耗了电能，所以蓄电池相当于电路中的用电器，B项正确，故B项不符合题意；
C．蓄电池在充电的过程中，消耗了电能，再以化学能的形式储存起来，所以充电过程是将电能转化为化学能，C项正确，故C项不符合题意；
D．蓄电池容量80Ah，充足电一次，消耗的电能
D项错误，故D项符合题意。
(2)[2]由题意可知，当闭合开关S2时，提升电动机M2工作，将货物提升到指定高度；
[3]由表可知，提升电动机额定电压为36V，额定功率为800W，匀速竖直提升10s，则消耗的电能
提升电机做的有用功
货物的重力
由可知，货物被提升了
；
(3)[4]导体不受外界因素影响，而半导体的导电性能容易受温度、光照、杂质、压力等因素的影响，所以压敏电阻R3是由半导体材料制成的；
[5] 由图丁可知，压敏电阻R3的阻值与所受压力F的关系，当压力变大时，压敏电阻R3的阻值将变小；
[6]由图丙电路图可知，压敏电阻R3与滑动变阻器R4串联，电流表测电路中的电流，由图丁可知，载货量越大时，托盘受到的压力越大，压敏电阻R3的阻值越小，电路中的电流越大，由于电流表的量程为0到0.6A，变阻器允许通过的最大电流为1A，且串联电路中电流处处相等，则当电流表的示数最大I=0.6A时，所载物重量达最大值，故由电流表改装的“质量表”显示盘上的刻度最大值在最右边。
[7]当达到最大载货量2×103 kg时， 即最大载货重量为
此时电流最大I=0.6A，由欧姆定律变形式得电路中的总电阻
由丁图可知，此时压敏电阻R3的阻值R3=8Ω，则滑动变阻器R4的阻值
(4)[8]若返回过程中受到的阻力为车自重的0.4倍，由表可知自身质量m=4×102kg，可知摩擦阻力
电池容量低至10%时会报警提示返回充电，则剩余的电能
剩余电池容量40%的能量的“地牛”克服摩擦力做功，即机器人返回时，克服摩擦力做功
根据可得
。
19． 横截面积 电阻 0.6 15
（1）电阻大小与导体的材料、长度、横截面积有关；根据电阻大小的影响因素分析将四根导线并联起来的原因；
（2）为保护电路，电流不能超过用电器允许通过的最大电流，将两只电阻串联，由串联电路电流的特点得到允许通过的最大电流，根据欧姆定律得到允许加的最大电压．
【详解】
（1）将四根导线并联起来，相当于增大了导线的横截面积；从而减小电阻，以达到减少输电线上电能损失的目的．
（2）“10Ω 1A”和“15Ω 0.6A”的两只电阻串联起来，允许通过的最大电流是0.6A；
两端允许加的最大电压：U=IR=I(R1+R2)=0.6A×(10Ω+15Ω)=15V．
故答案为（1）横截面积；电阻；（2）0.6；15．
【点睛】
本题考查电阻大小的影响和欧姆定律的应用，解决本题的关键知道串联电路中各处的电流相等和欧姆定律的计算公式．
