人教版九年级全一册第十九章生活用电单元练习（含解析）

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．下列说法中正确的是（　　）
A．家庭电路中增加的支路越多，总电阻越大
B．小鸟能站在高压线上，是因为小鸟是绝缘体
C．白炽灯丝用钨丝主要是因为它的电阻大
D．电冰箱内的显示灯与电动机一定并联
2．对下列物理现象解释正确的是（　　）
A．夏天用电风扇吹风使人感到凉快，是因为电风扇可以减小空气的内能
B．用水作汽车发动机的冷却液，是因为水的比热容较大
C．甲物体传递了热量给乙物体，说明甲物体的内能大
D．手碰到家庭照明电路裸露的导线却没有发生触电事故，是因为照明电路的电压是安全电压
3．关于家庭电路与安全用电，小明的下列说法中正确的是（　　）
A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
4．下列说法中，符合安全用电原则的是（　　）
A．绝缘皮破损的插头也能正常使用
B．电器设备起火时，用水直接灭火
C．使用试电笔时，手指不能碰到金属笔尖
D．空气开关“跳闸”后立刻将闸合上继续用电
5．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨
6．关于生活用电，下列做法正确的是（　　）
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C．将开关接在零线与灯泡之间 D．将家庭电路的电灯与插座并联
7．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
8．下列有关安全用电的说法正确的是（　　）
A．微波炉可以通过双孔插座接入家庭电路
B．在高压线附近放风筝
C．使用试电笔时接触笔尾金属体
D．教室总开关跳闸，一定是电路出现了短路
9．下面关于家庭生活中所涉及到的电学知识，说法正确的是
A．电熨斗是利用电流的热效应来工作的
B．电视机待机（只有指示灯亮）时不会耗电
C．家庭电路中，开关短路时会使保险丝熔断
D．使用试电笔时，手需要接触笔尖金属体
10．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
11．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A．造成该故障的原因可能是电热烧水壶插头被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
12．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。如图所示的各种做法中，正确的是（　　）
A．用铜棒撬开通电的裸导线 B．保持电器外壳良好的接地
C．用测电笔辨别零线和火线 D．在高压线附近钓鱼

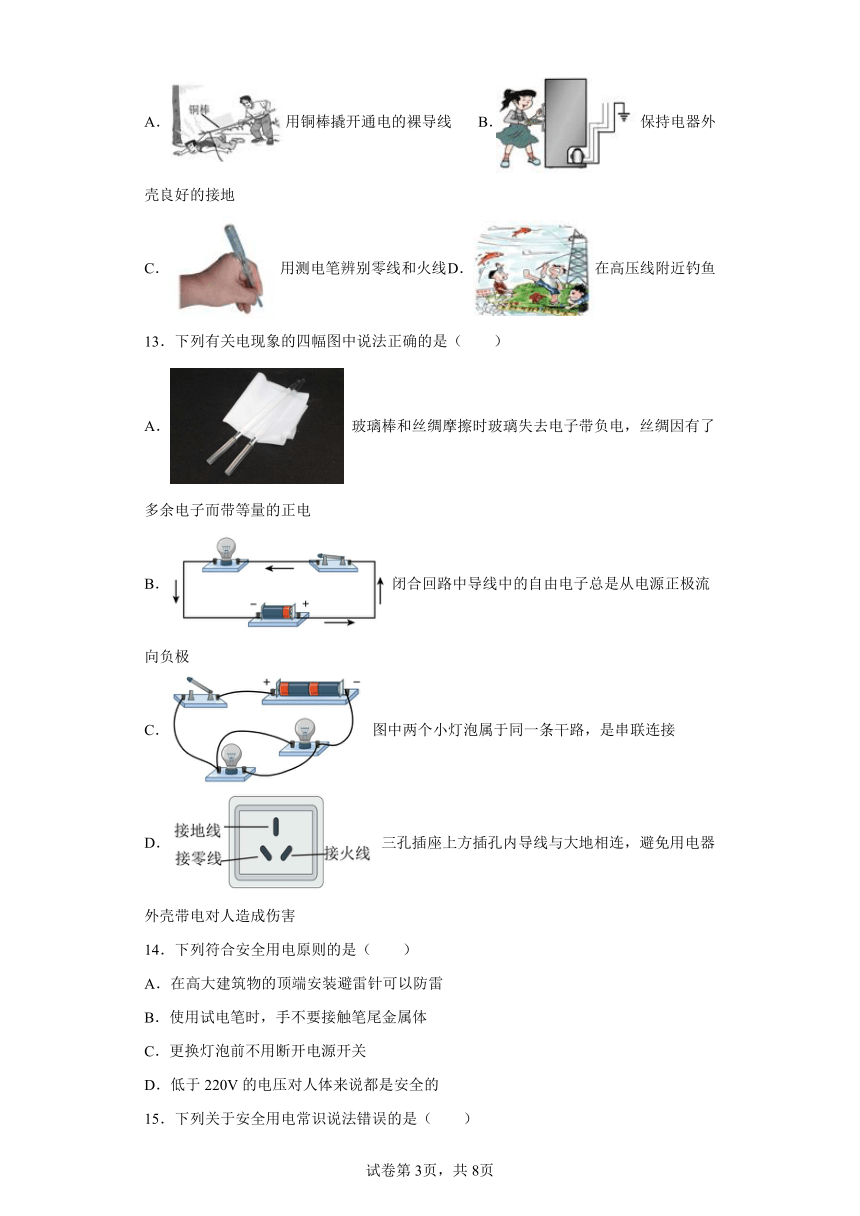

13．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
14．下列符合安全用电原则的是（　　）
A．在高大建筑物的顶端安装避雷针可以防雷
B．使用试电笔时，手不要接触笔尾金属体
C．更换灯泡前不用断开电源开关
D．低于220V的电压对人体来说都是安全的
15．下列关于安全用电常识说法错误的是（　　）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火

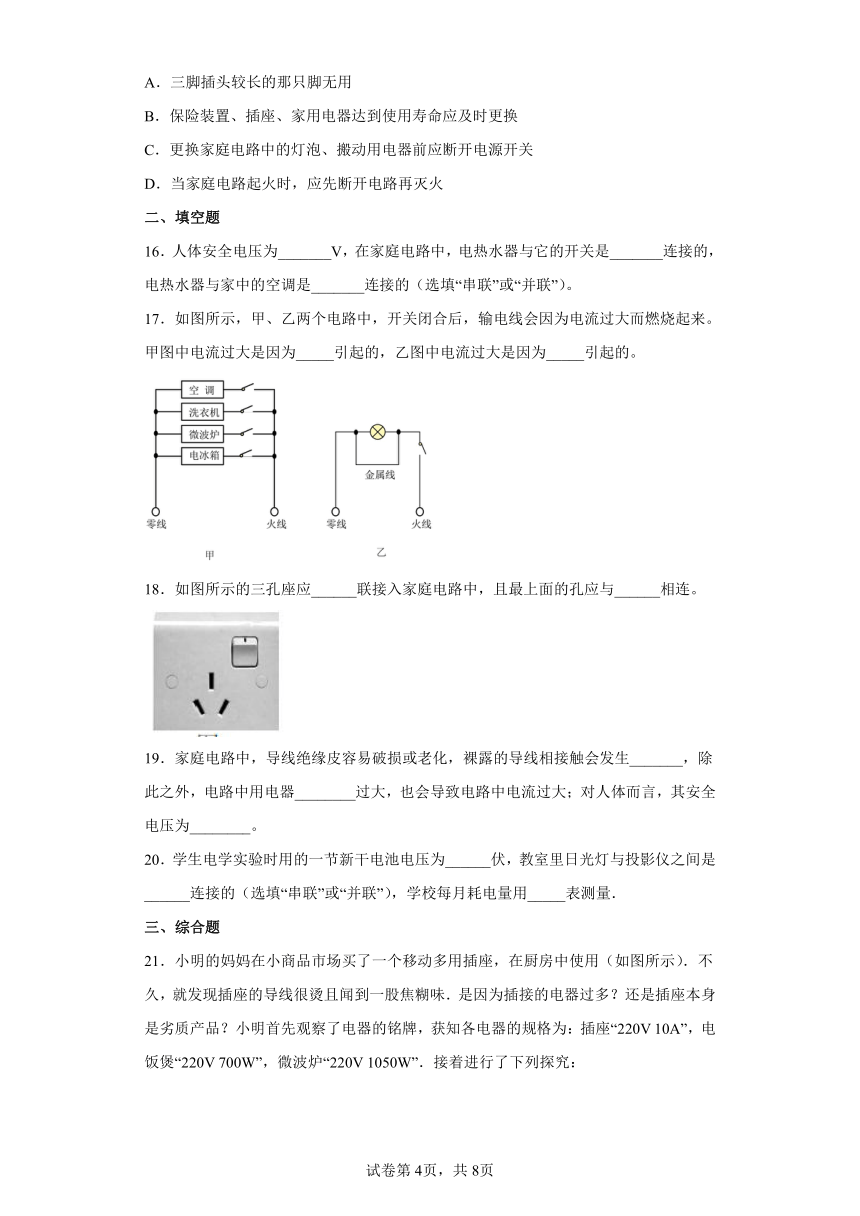

二、填空题
16．人体安全电压为_______V，在家庭电路中，电热水器与它的开关是_______连接的，电热水器与家中的空调是_______连接的（选填“串联”或“并联”）。
17．如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。甲图中电流过大是因为_____引起的，乙图中电流过大是因为_____引起的。
18．如图所示的三孔座应______联接入家庭电路中，且最上面的孔应与______相连。
19．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生_______，除此之外，电路中用电器________过大，也会导致电路中电流过大；对人体而言，其安全电压为________。
20．学生电学实验时用的一节新干电池电压为______伏，教室里日光灯与投影仪之间是______连接的（选填“串联”或“并联”），学校每月耗电量用_____表测量．
三、综合题

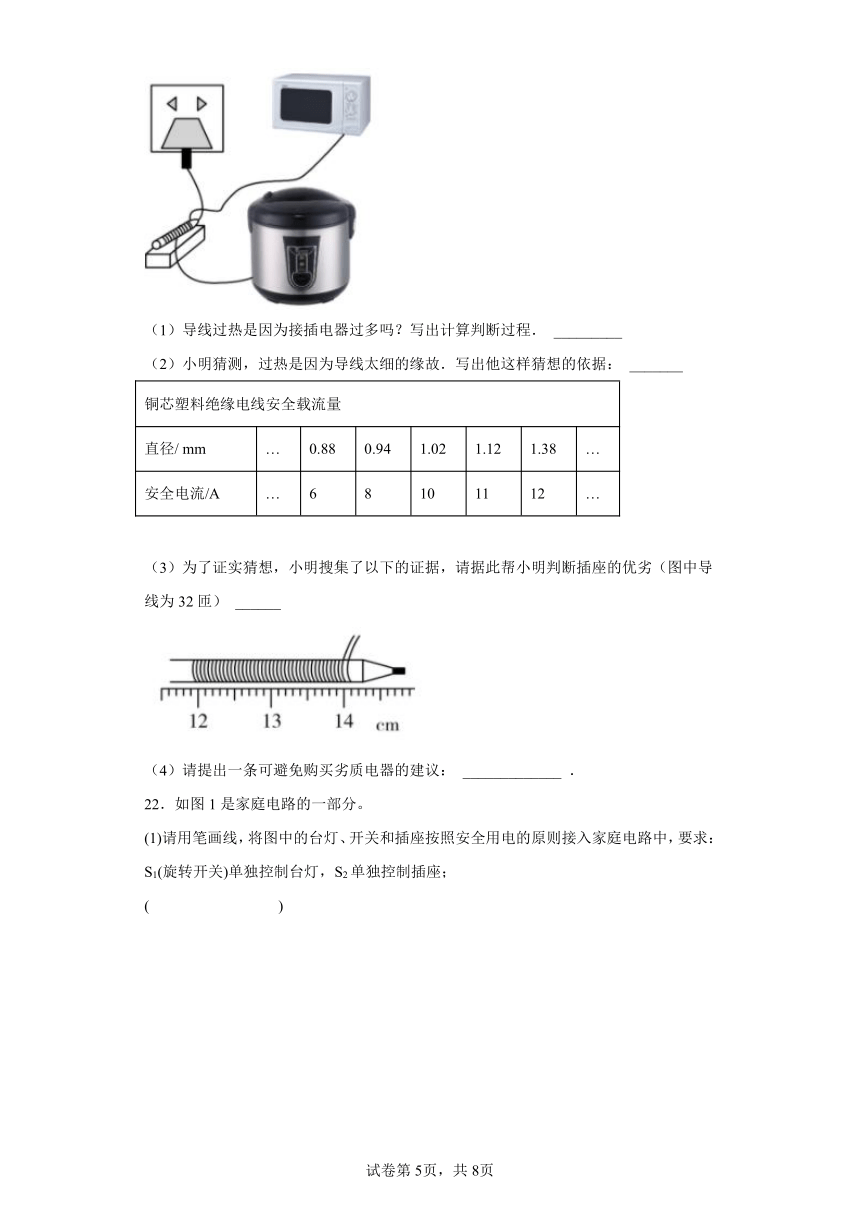

21．小明的妈妈在小商品市场买了一个移动多用插座，在厨房中使用（如图所示）．不久，就发现插座的导线很烫且闻到一股焦糊味．是因为插接的电器过多？还是插座本身是劣质产品？小明首先观察了电器的铭牌，获知各电器的规格为：插座“220V 10A”，电饭煲“220V 700W”，微波炉“220V 1050W”．接着进行了下列探究：
（1）导线过热是因为接插电器过多吗？写出计算判断过程． _________
（2）小明猜测，过热是因为导线太细的缘故．写出他这样猜想的依据： _______
铜芯塑料绝缘电线安全载流量
直径/ mm … 0.88 0.94 1.02 1.12 1.38 …
安全电流/A … 6 8 10 11 12 …
（3）为了证实猜想，小明搜集了以下的证据，请据此帮小明判断插座的优劣（图中导线为32匝） ______
（4）请提出一条可避免购买劣质电器的建议： _____________ ．
22．如图1是家庭电路的一部分。
(1)请用笔画线，将图中的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1(旋转开关)单独控制台灯，S2单独控制插座；
( )
(2)台灯的灯泡标着“220V 44W”，闭合开关，求：
①灯泡正常发光时电阻是_____________？
②调节旋转开关，测得当灯两端的电压为110V时，灯的实际功率为12.1W，求此时通过灯的电流是_____？通电200s灯消耗的电能是__________？
(3)关闭其他用电器，单独接入电热水壶(具体参数见下面表格)工作6min，此过程中如图2所示的电能表一共闪了250次，求电热水壶这段时间内消耗的电能是________？
电热水壶型号 额定电压 额定功率
HX--201306 220V 1200
23．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题：
(1)甲、乙两图中，电路连接___________正确（选填“甲图”、“乙图”、“都不”）。
(2)图中B的名称是___________。
24．熔丝的规格常用额定电流来表示，选用熔丝时，应使它的额定电流等于或略大于电路中的最大工作电流，下表所列的是常用的铅锑合金熔丝的规格
直径mm 额定电流A 熔断电流A 直径mm 额定电流A 熔断电流A
0.28 1 2 0.71 3 6
0.32 1.1 2.2 0.81 3.75 7.5
0.35 1.25 2.5 0.98 5 10
0.36 1.35 2.7 1.02 6 12
0.40 1.5 3 1.25 7.5 15
0.46 1.85 3.7 1.51 10 20
0.52 2 4 1.67 11 22
0.54 2.25 4.5 1.75 12.5 25
0.60 2.5 5 1.98 15 30
(1)由表中的数据你能得到哪些有关熔丝的知识？（写出两条即可）
①___________________________________
②______________________________．
（2）小明家有一台电视机，工作电流为200mA，一台洗衣机，工作电流为1A，两盏照明灯，工作电流分别为350mA 和250mA，且这两盏灯并联，请你帮助小明在上表中选取合适的熔丝装在家庭电路的干路中
①写出所选熔丝的规格__________________；
②通过计算说明理由：________________
25．饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态（不考虑温度对阻值的影响，且不考虑指示灯、的阻值）。
(1)如果请你为这种饮水机配备一个三脚插头，如图所示，根据安全用电要求应该将电路图中的端接到插头的__脚。（选填“甲”、“乙”或“丙”）
(2)、是两种不同颜色的指示灯，如果用红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是为__色。
(3)若饮水机加热时加热管的额定功率为，保温时饮水机总功率为，则电阻__。
(4)加热管的热效率为，饮水机正常加热时，若加热水槽储水，将其从初温加热到，需要加热时间为__。水的比热容为
26．某电热器的工作原理如图所示。R1、R2是两个发热电阻，其阻值均为55Ω。虚线框表示电热器的金属外壳，在旋钮圆盘的边缘依次有“0、1、2”三个金属触点，可以实现电热器的挡位转换。试问：
(1)电热器有高、低温两挡，当旋钮开关拨至触点“2”时，该电热器处于 ________ （选填“高温”或“低温”）挡。
(2)当旋钮开关拨至触点“1”时，电热器通电1min消耗的电能是多少？ ( )
(3)小明想在电路中加一个“防倾倒”开关，以保证电热器被碰倒后能自动断开电路，以免引起火灾。该开关最好安装在图中A、B、C、D四点中的 ________ 点。
(4)下表中列出了几种不同规格的导线在常温下的安全载流量（长时间通电时的最大安全电流），请通过计算说明该电热器应选择哪种规格的导线做电源线最合适。 ( )
导线规格
导线横截面积S/mm2 0.5 1 1.5
安全载流量I/A 5 10 15
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，家庭电路中增加的支路越多，总电阻越小，故A错误；
B．当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小，所以小鸟不会触电，故B错误；
C．白炽灯的灯丝要耐高温，不易熔化，所以要求灯丝的熔点要高，选用钨丝作为灯丝主要是因为钨的熔点高，故C错误；
D．并联电路的特点是各个支路的用电器相互不影响工作，电冰箱内的显示灯与电动机互不影响，它们是并联的，故D正确。
故选D。
2．B
【详解】
A．夏天用电风扇吹风，加快了空气流动，促进了汗液的蒸发，由于蒸发是吸热的，所以人感到凉快，但不是电风扇减小空气的内能。故A错误；
B．用水作汽车发动机冷却剂，是因为水的比热容较大，同种情况下水吸收的热量多，故B正确；
C．甲物体传递了热量给乙物体，说明甲物体的温度高，但内能不一定大，故C错误；
D．家庭照明电路电压为220V，远远高于人体安全电压值不高于36V，故D错误。
故选B。
3．D
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D正确。
故选D。
4．C
【详解】
A．使用绝缘皮破损的插头，容易使得人碰到火线，故容易发生触电事故，故A不符合题意；
B．生活用水是导体，电器设备起火，不能用水直接灭火，容易引起触电或短路，故B不符合题意；
C．使用试电笔去辨别火线与零线时，要用手接触笔尾金属体，用笔尖接触被测的导线，决不能用手直接去接触笔尖，故C符合题意；
D．空气开关跳闸，原因是电路有短路或用电器总功率过大，应先检修，检查没有问题后再使空气开关复位，故D不符合题意。
故选C。
5．B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
6．D
【详解】
A．在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，故A错误；
B．使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故B错误；
C．将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，故C错误；
D．家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的电灯与插座并联，故D正确。
故选D。
7．B
【详解】
A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
8．C
【详解】
A．微波炉带有金属外壳，为了防止因为漏电现象而产生的触点现象出现，应该使用三孔插座接入家庭电路，故A错误；
B．在高压线附近放风筝，可能发生触电现象，故B错误；
C．使用试电笔时接触笔尾金属体，试电笔与电线、人体、大地形成闭合回路，才能工作，故C正确；
D．教室总开关跳闸，不一定是电路出现了短路，也可能是电路总电流过大引起；故D错误。
故选C。
9．A
【详解】
A．电熨斗工作时把电能转化成内能，是利用电流的热效应来工作的，故A正确；
B．电视机的指示灯也消耗电能，因此待机（只有指示灯亮）时也会耗电，故B错误；
C．保险丝熔断的原因是电源短路或用电器功率大，与开关的短路无关，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误．
10．B
【详解】
根据对家庭电路中电流过大的原因理解，另一个因素是用电器总功率过大．故选B.
11．A
【详解】
A．在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，开关未闭合，保险丝e熔断，说明电路出现了短路现象，即插头短路，故A正确；
B．保险丝熔断后，需要检查电路故障，排出故障后再重新更换保险丝，故B错误；
C．保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用测电笔测试两孔插座的左右两孔，右孔不发光，故C错误；
D．为了能使空调正常工作，保险丝的熔断电流应该要大于空调的额定电流，故D错误。
故选A。
12．B
【详解】
A．发现有人触电时，应尽快切断电源或用干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施，而铜棒是导体，用铜棒挑开通电的裸导线会发生触电，故A错误；
B．大功率或带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故B正确；
C．在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线；用测电笔时手不接触笔尾金属体，测电笔不起作用，故C错误；
D．在高压线附近钓鱼，非常容易发生触电事故，故D错误。
故选B。
13．D
【详解】
A．玻璃棒与丝绸摩擦时，玻璃棒失去电子而带正电，丝绸由于得到电子而带等量负电，故A错误；
B．闭合回路中，电源外部电流是由电源正极流向负极；电流方向规定为正电荷的定向移动的方向，导线靠电子导电，而自由电子带负电荷，所以在电源外部导线中的自由电子是从电源负极流向正极；在电源内部电流是由电源负极流向正极，所以在电源内部，导线中的自由电子是从电源正极流向负极，故B错误；
C．图示中，电路中的电流有两个支路，小灯泡分别在两个支路上，是并联连接，故C错误；
D．三孔插座上方插孔内导线与大地相连，而这个插孔通过插头与用电器的外壳相连，当外壳带电时可以将电荷及时导入大地，从而避免触电事故，故D正确。
故选D。
14．A
【详解】
A．在雷雨天气，高楼顶部和高空云层都会带上大量电荷，当在高大建筑物的顶端安装避雷针后，大量电荷都会聚集在避雷针的尖端，避雷针的尖端和云层之间就会形成超高电压，超高电压将空气击穿形成导体，高空云层里面的电荷就通过避雷针和与大地相连的导体源源不断的流入大地，从而起到避免高处建筑物被雷击的风险，故A符合题意；
B．使用试电笔时，手要接触笔尾金属体，试电笔中氖管才会发光，但是手不能接触笔尖金属体，故B不符合题意；
C．更换灯泡前要断开电源开关，避免更换灯泡时不小心碰到灯泡或者灯座金属部分发生触电事故，故C不符合题意；
D．对人体的安全电压是不高于36V，故D不符合题意。
故选A。
15．A
【详解】
A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。
故选A。
16． 不高于36 串联 并联
【详解】
[1]人体的安全电压为不高于36V 。
[2]家庭电路中，电热水器与控制它的开关是串联的。
[3]由于各家用电器工作时互不影响，所以热水器与空调是并联的。
17． 用电器总功率过大 短路
【详解】
[1]家庭电流中电流过大总共有2个原因：短路和总功率过大，图甲：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式，电流会非常大。
[2]图乙：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
18． 并 大地
【详解】
[1]家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。
[2]三孔插座接线原则是左孔零线右孔火线，上孔接地线。
19． 短路 总功率 不高于36V
【详解】
[1]导线绝缘皮容易破损或老化，裸露的导线相接触导致零线和火线直接接触而导致短路的现象。
[2]家庭电路中电流过大的原因有短路和接入电路中用电器的总功率过大等因素。故电路中用电器总功率过大，会导致电路中电流过大。
[3]一般环境下，人体允许持续接触的安全电压不高于36V。
20． 1.5 并联 电能（或“电度”）
【详解】
一节新干电池电压是1.5V；由于教室里日光灯与投影仪在工作时互不影响，所以它们是并联连接的；电能表是用来测量电功的仪表，所以，学校每月消耗的电能是用电能表来测量的．
21． 不是因为接插电器过多 导线细，在电流相同时，细导线的发热功率就较大 导线是劣质产品 注意识别是否有安全论证标志（或到大商场去购买等）
【详解】
(1)插座接插用电器的最大电流为：I＝≈8A，因为8A<10A，所以不是因为接插电器过多；
(2)导线、用电器串联在电路中,材料和长度相同，导线细,则阻值大;由P＝I2R知，当电流一定时，阻值越大发热功率就越大．因此小军猜想的依据是：导线细，在电流相同时，细导线的发热功率就较大．
(3)根据题图算出插座导线铜芯的直径为：d＝＝0.625mm，对比10A铜芯导线的直径1.02mm，可知该插座是劣质产品；
(4)注意识别是否有安全论证标志(或到大商场去购买等).
22． 1100Ω 0.11A 2420J 0.1kW h
【详解】
(1)[1]据题目可知，S1单独控制台灯，此时变阻器必须与台灯串联，故台灯、变阻器、S1串联，火线进入开关，零线直接接入灯泡的螺旋套；S2为单独控制插座的开关，则S2应与插座串联，三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如下图：
(2)①[2]由P=可得，灯泡正常发光时的电阻
RL===1100Ω
灯泡正常发光时的电阻为1100Ω。
②[3]由P=UI可得，此时通过灯的电流
I实===0.11A
此时通过灯的电流为0.11A。
[4]通电200s灯消耗的电能
W=P实t=12.1W200s=2420J
消耗的电能为2420J。
(3)[5]电能表闪了250次，电热水壶消耗的电能
W′=kW h=0.1 kW h
电热水壶这段时间内消耗的电能是0.1kW h。
答：(1)如图：；
(2)①灯泡正常发光时的电阻为1100Ω；②通电200s灯消耗的电能是2420J；
(3)电热水壶这段时间内消耗的电能是0.1 kW h。
23． 都不 地线
【详解】
(1)[1]开关闭合时相当于导线，甲图中当开关闭合时，出现短路，故甲图连接错误；乙图中开关没有接在火线和用电器之间，故乙图连接错误，所以甲乙两图连接都不正确。
(2)[2]根据甲乙两图插座的连接，中间的孔都连接了B导线，所以B导线是地线。
24． 保险丝的熔断电流是额定电流的2倍 保险丝的直径越大，其额定电流越大 直径为0.46mm、额定电流为1.85A的保险丝 保险丝的额定电流要略大于电路的总电流
（1）根据表格中的数据分析知道，本题考查的是保险丝的作用及保险丝的选择方法，根据熔断电流与额定电流及保险丝的直径之间的关系即可解答；
（2）根据题目中各用电器的工作电流，求出总电流，再根据表格中的数据找出合适的保险丝即可．
【详解】
（1）分析表格中的数据知道有关熔丝的知识是：
①保险丝的熔断电流是额定电流的2倍；
②保险丝的直径越大，其额定电流越大；
（2）由于电视机，工作电流为200mA，一台洗衣机，工作电流为1A，两盏照明灯，工作电流分别为350mA 和250mA，所以，所有电器工作时的总电流是：I=200mA+1A+350mA +250mA=1800mA=1.8A，保险丝的额定电流要略大于总电流，对比表格中的数据可知，应选直径为0.46mm、额定电流为1.85A的保险丝．
【点睛】
本题考查的是保险丝的作用及保险丝的选择方法，在选择保险丝时，应该根据实际情况选择合适的保险丝，不能过细也不能过粗，过细则不能保证用电器同时工作，过粗则起不到保险的作用．
25． 乙 红 132 420
【详解】
(1)[1]保险丝应接在火线上，则由电路图可知，接的是火线，接的是零线，是接地线；三脚插头的接法是“左零右火中接地”，所以电路图中的端应接到插头的乙脚上。
(2)[2]当开关S接左面时，电路中只有电阻，因不计指示灯的阻值，其电压为电源电压；开关S接在右边时，与串联，根据串联电路电压的规律，此时的电压小于；则当S接左面时（电路中只有电阻，的电压最大，根据
可知，此时发热管的功率最大，处于加热状态，因此灯为红色灯。
(3)[3]当开关S接左面时，电路中只有电阻，饮水机处于加热状态，已知饮水机加热时加热管的额定功率因为
所以的阻值
开关S接在右边时，与串联，饮水机处于保温状态，此时电路的总电阻
由串联电路电阻关系可得的阻值
(4)[4]水吸收热量
；
加热管的热效率为，则加热时消耗的电能
；
由公式
得所需加热时间
26． 低温 5.28×104J C 0.5mm2的导线最为合适
【详解】
(1)[1]由电路图可知，当旋钮开关拨至触点“2”时，电阻R1、R2串联，总电阻为两电阻之和，根据可知，电压一定时，电功率最小，电热器处于低温档。
(2)[2]当旋钮开关拨至触点“1”时，为R1组成的简单电路，则电路中的电流为
电热器通电1min消耗的电能是
(3)[3]“防倾倒”开关一定要接到火线上，在倾倒时，切断火线，所以倾倒开关接在C处。
(4)[4]由以上的计算可知，电路中的最大电流为4A，对照表格中的数据可知，选择0.5 mm2的导线最合适。
答案第1页，共2页
