第五章传感器 单元测试（Word版含解析）

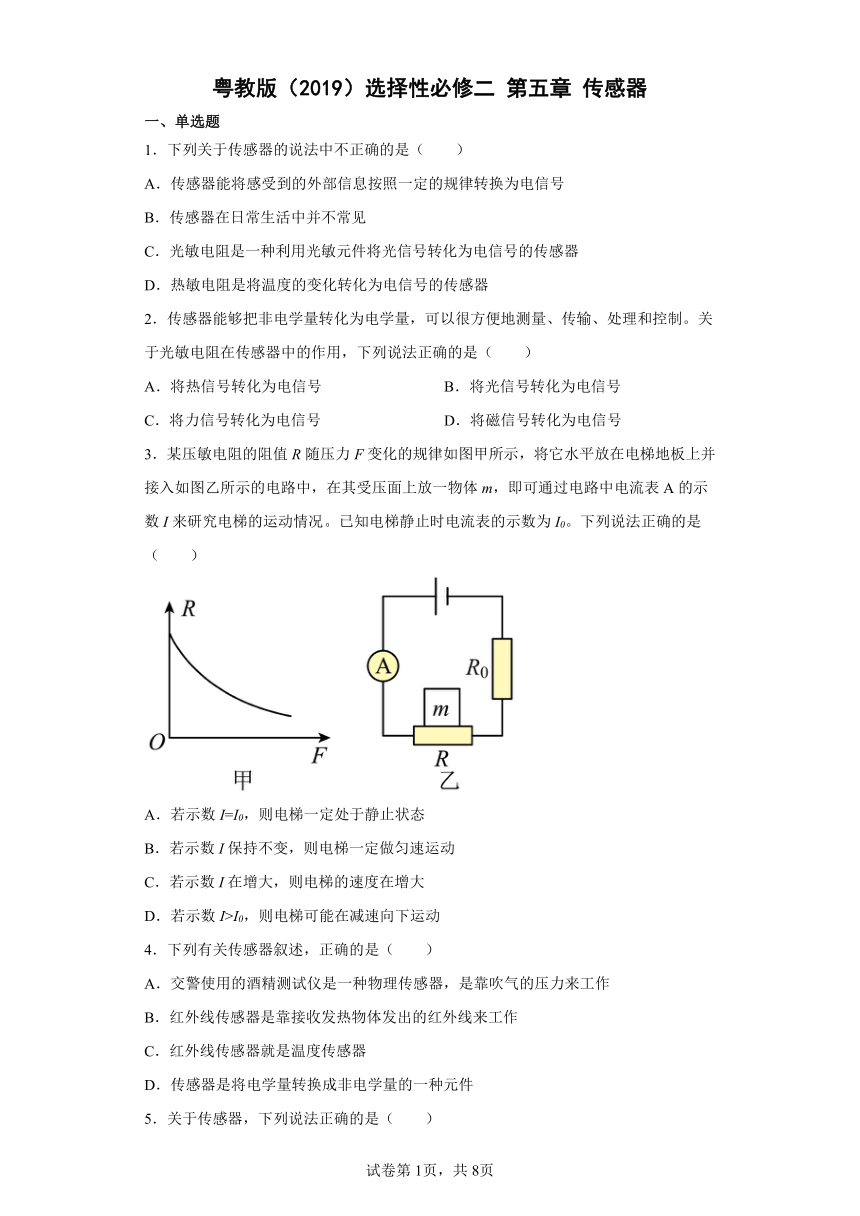

粤教版（2019）选择性必修二 第五章 传感器
一、单选题
1．下列关于传感器的说法中不正确的是（　　）
A．传感器能将感受到的外部信息按照一定的规律转换为电信号
B．传感器在日常生活中并不常见
C．光敏电阻是一种利用光敏元件将光信号转化为电信号的传感器
D．热敏电阻是将温度的变化转化为电信号的传感器
2．传感器能够把非电学量转化为电学量，可以很方便地测量、传输、处理和控制。关于光敏电阻在传感器中的作用，下列说法正确的是（　　）
A．将热信号转化为电信号 B．将光信号转化为电信号
C．将力信号转化为电信号 D．将磁信号转化为电信号
3．某压敏电阻的阻值R随压力F变化的规律如图甲所示，将它水平放在电梯地板上并接入如图乙所示的电路中，在其受压面上放一物体m，即可通过电路中电流表A的示数I来研究电梯的运动情况。已知电梯静止时电流表的示数为I0。下列说法正确的是（　　）
A．若示数I=I0，则电梯一定处于静止状态
B．若示数I保持不变，则电梯一定做匀速运动
C．若示数I在增大，则电梯的速度在增大
D．若示数I>I0，则电梯可能在减速向下运动
4．下列有关传感器叙述，正确的是（　　）
A．交警使用的酒精测试仪是一种物理传感器，是靠吹气的压力来工作
B．红外线传感器是靠接收发热物体发出的红外线来工作
C．红外线传感器就是温度传感器
D．传感器是将电学量转换成非电学量的一种元件

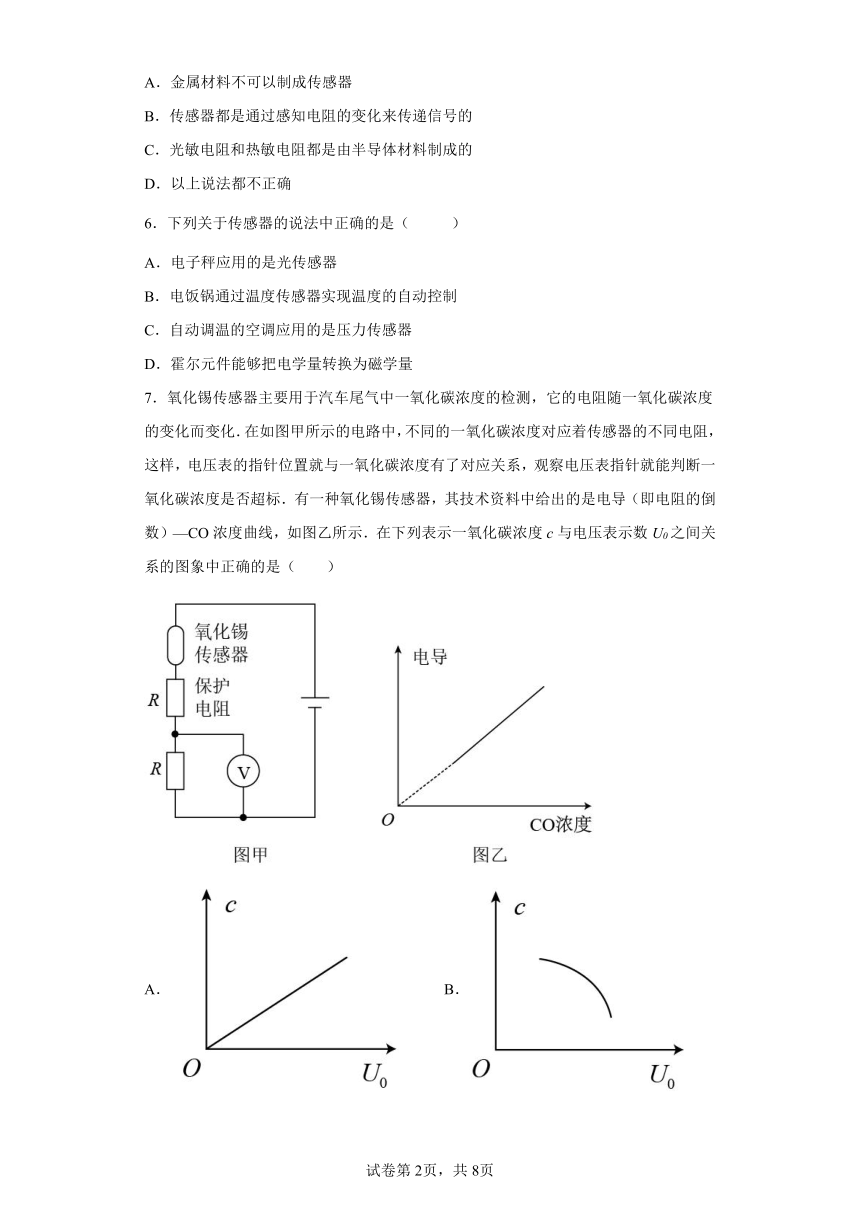

5．关于传感器，下列说法正确的是（　　）
A．金属材料不可以制成传感器
B．传感器都是通过感知电阻的变化来传递信号的
C．光敏电阻和热敏电阻都是由半导体材料制成的
D．以上说法都不正确
6．下列关于传感器的说法中正确的是（ ）
A．电子秤应用的是光传感器
B．电饭锅通过温度传感器实现温度的自动控制
C．自动调温的空调应用的是压力传感器
D．霍尔元件能够把电学量转换为磁学量
7．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（　　）

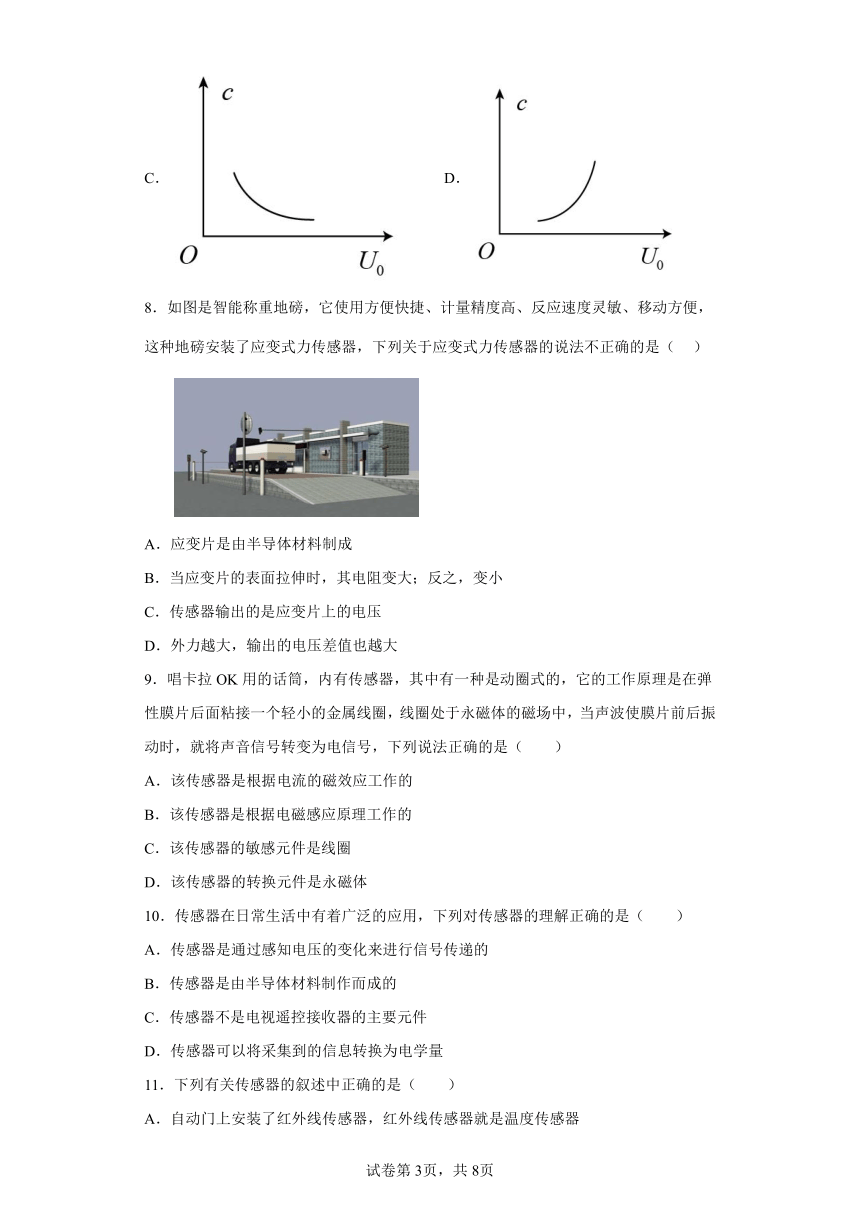

A． B．
C． D．
8．如图是智能称重地磅，它使用方便快捷、计量精度高、反应速度灵敏、移动方便，这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法不正确的是（ ）
A．应变片是由半导体材料制成
B．当应变片的表面拉伸时，其电阻变大；反之，变小
C．传感器输出的是应变片上的电压
D．外力越大，输出的电压差值也越大
9．唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号，下列说法正确的是（　　）
A．该传感器是根据电流的磁效应工作的
B．该传感器是根据电磁感应原理工作的
C．该传感器的敏感元件是线圈
D．该传感器的转换元件是永磁体
10．传感器在日常生活中有着广泛的应用，下列对传感器的理解正确的是（　　）
A．传感器是通过感知电压的变化来进行信号传递的
B．传感器是由半导体材料制作而成的
C．传感器不是电视遥控接收器的主要元件
D．传感器可以将采集到的信息转换为电学量
11．下列有关传感器的叙述中正确的是（　　）
A．自动门上安装了红外线传感器，红外线传感器就是温度传感器

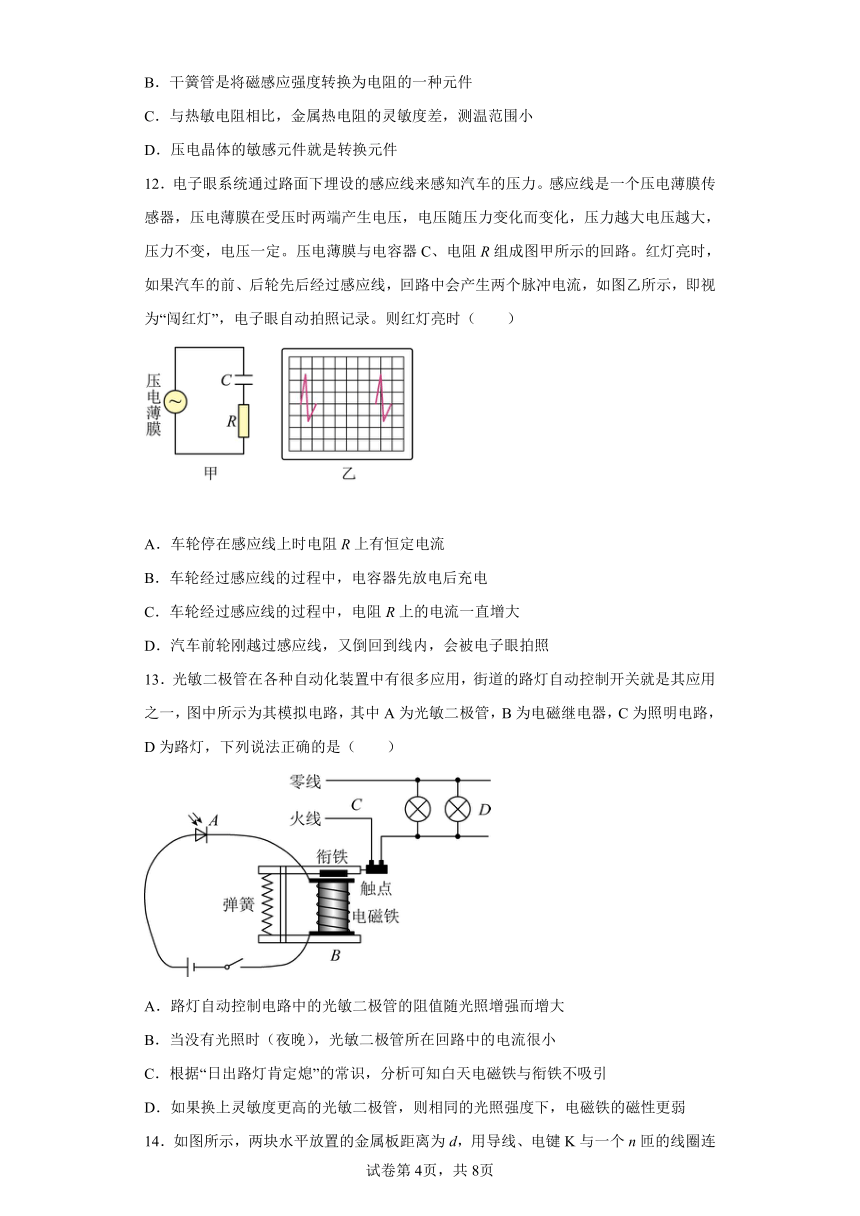

B．干簧管是将磁感应强度转换为电阻的一种元件
C．与热敏电阻相比，金属热电阻的灵敏度差，测温范围小
D．压电晶体的敏感元件就是转换元件
12．电子眼系统通过路面下埋设的感应线来感知汽车的压力。感应线是一个压电薄膜传感器，压电薄膜在受压时两端产生电压，电压随压力变化而变化，压力越大电压越大，压力不变，电压一定。压电薄膜与电容器C、电阻R组成图甲所示的回路。红灯亮时，如果汽车的前、后轮先后经过感应线，回路中会产生两个脉冲电流，如图乙所示，即视为“闯红灯”，电子眼自动拍照记录。则红灯亮时（　　）
A．车轮停在感应线上时电阻R上有恒定电流
B．车轮经过感应线的过程中，电容器先放电后充电
C．车轮经过感应线的过程中，电阻R上的电流一直增大
D．汽车前轮刚越过感应线，又倒回到线内，会被电子眼拍照
13．光敏二极管在各种自动化装置中有很多应用，街道的路灯自动控制开关就是其应用之一，图中所示为其模拟电路，其中A为光敏二极管，B为电磁继电器，C为照明电路，D为路灯，下列说法正确的是（　　）
A．路灯自动控制电路中的光敏二极管的阻值随光照增强而增大
B．当没有光照时（夜晚），光敏二极管所在回路中的电流很小
C．根据“日出路灯肯定熄”的常识，分析可知白天电磁铁与衔铁不吸引
D．如果换上灵敏度更高的光敏二极管，则相同的光照强度下，电磁铁的磁性更弱

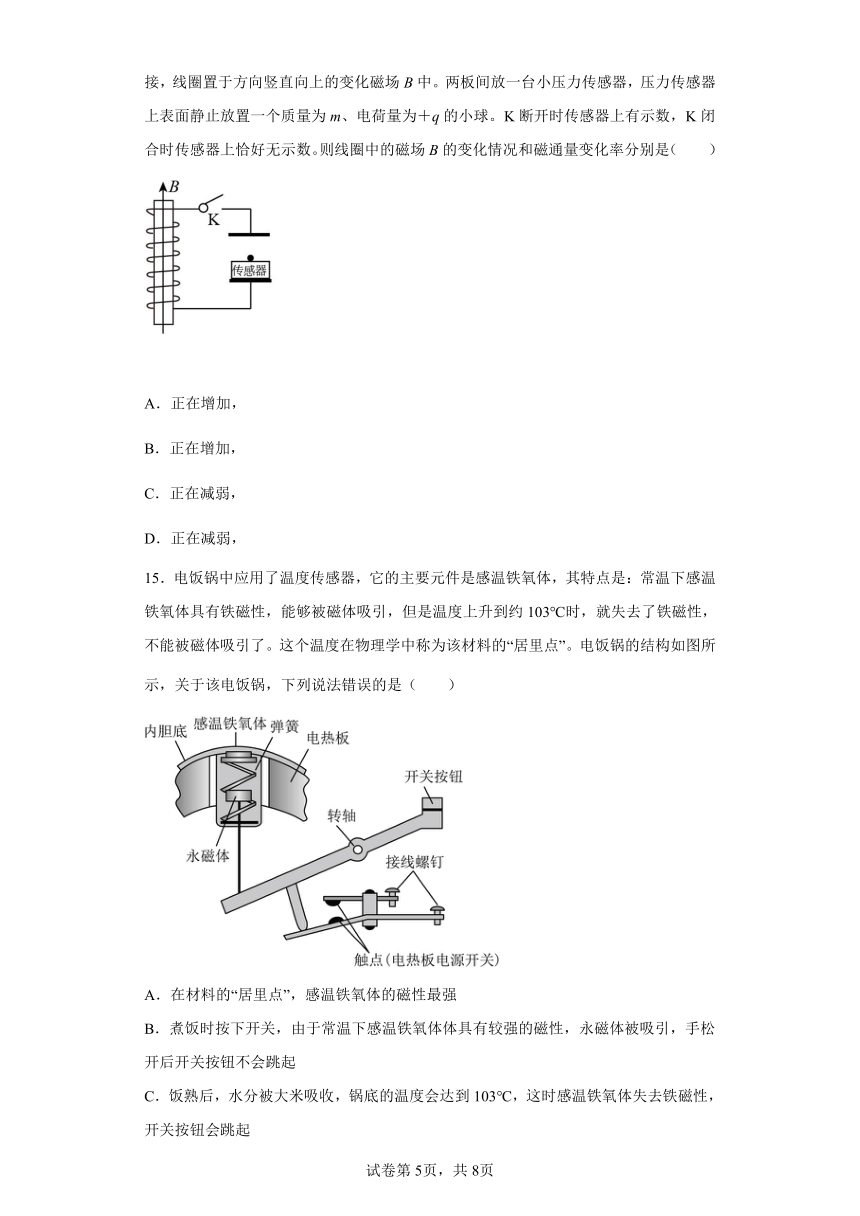

14．如图所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球。K断开时传感器上有示数，K闭合时传感器上恰好无示数。则线圈中的磁场B的变化情况和磁通量变化率分别是（　　）
A．正在增加，
B．正在增加，
C．正在减弱，
D．正在减弱，
15．电饭锅中应用了温度传感器，它的主要元件是感温铁氧体，其特点是：常温下感温铁氧体具有铁磁性，能够被磁体吸引，但是温度上升到约103℃时，就失去了铁磁性，不能被磁体吸引了。这个温度在物理学中称为该材料的“居里点”。电饭锅的结构如图所示，关于该电饭锅，下列说法错误的是（ ）
A．在材料的“居里点”，感温铁氧体的磁性最强
B．煮饭时按下开关，由于常温下感温铁氧体体具有较强的磁性，永磁体被吸引，手松开后开关按钮不会跳起
C．饭熟后，水分被大米吸收，锅底的温度会达到103℃，这时感温铁氧体失去铁磁性，开关按钮会跳起
D．在一个标准大气压下用电饭锅烧水，只要锅内有水，锅内的温度就不可能达到103℃，开关按钮不会跳起
二、填空题
16．如图甲所示，为热敏电阻的R－t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计。图中的“电源”是恒温箱加热器的电源。则
(1)应该把恒温箱内的加热器接在________（填“A、B端”或“C、D端”）。
(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为________Ω。
17．我国《道路交通安全法》规定驾驶员的血液酒精含量达到20 mg/m3（含20 mg/m3）属于酒驾，达到80 mg/m3（含80 mg/m3）属于醉驾。只要酒驾就属于违法行为，可能被处以行政拘留或者罚款。半导体型呼气酒精测试仪采用氧化锡半导体作为传感器。如图甲所示是该测试仪的原理图，图中电源电动势为4.8V，内阻可忽略不计：电压表量程为5V，内阻很大；定值电阻R1的阻值为60Ω；实验测得酒精气体传感器R2的电阻值随酒精气体浓度变化的关系曲线如图乙所示。
(1)醉驾时R2的阻值小于等于___________Ω；
(2)按图甲所示电路图把电压表改装成酒精浓度表，则酒精气体浓度为0的刻度线应刻在电压刻度线为__________V处；刚好醉驾时应刻在电压刻度线为___________V处。（计算结果取三位有效位数）
18．如图所示的电路中，当受到强光的照射下，小灯L__________发光；当用遮光板盖住时，小灯L__________发光。（均选填“不会”或“会”）
三、解答题
19．调查学校和你居住的社区里有哪些地方用到了传感器。在老师的指导下，了解其物理原理。
20．烟雾散射式火灾报警器为什么平时不报警，而有烟雾时能报警？
21．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随着温度变化的特性来工作的。如图（a）所示，电源的电动势E=9.0V，内阻不计；G为灵敏电流计，内阻Rg保持不变；RT为热敏电阻，其电阻阻值与温度的变化关系如图（b）所示。闭合开关S，当R的温度等20℃时，电流表示数I1=2mA；当电流表的示I2=3.6mA时，热敏电阻的温度是多少？
22．如图所示,图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路,继电器的电阻为100Ω．当线圈的电流大于或等于10mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E=3.0V．内阻可以不计．图中的“电源”是恒温箱加热器的电源．问：
(1)应该把恒温箱内的加热器接在A、B端间还是C、D端？
(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．传感器能将被测信号量的微小变化转换成电信号，担负着信息采集的任务，选项A正确；
B．传感器在生活中有着广泛的应用，选项B错误；
C．光敏电阻是一种利用光敏元件将光信号转化为电信号的传感器，选项C正确；
D．热敏电阻是将温度的变化转化为电信号的传感器，选项D正确。
本题选不正确的，故选B。
2．B
【详解】
光敏电阻的作用是为了检测光信号的变化，所以光敏电阻的作用是将光信号转化为电信号，故ACD错误，B正确。
故选B。
3．D
【详解】
A．若示数为I0，说明m对压敏电阻的压力与静止时相同，即m的合外力为零，电梯可能处于静止状态也可能处于匀速运动状态，故A错误.
B．由图可知压敏电阻的阻值与受到的压力有关，若示数I不变，说明压敏电阻的阻值保持不变，压敏电阻受到的压力不变，对于m受到的支持力不变，m的合外力恒定，故m可能做匀变速直线运动，也可能做匀速运动，故B错误.
C．若示数I在增大，说明压敏电阻的阻值在减小，由图可知，压力越大，阻值越小，所以压敏电阻受到的压力在逐渐增大，由上述条件只能判断压敏电阻受到的合外力在变化，由于不能确定合外力方向，故无法确定电梯速度如何变化，故C错误.
D．对应电流表示数为I0，压敏电阻受到的压力等于m的重力，当I＞I0时，电路中电流比静止时变大，说明压敏电阻阻值变小，压力增大，压力大于重力，m的合外力向上，加速度方向向上，如果电梯正在上升，则为加速上升，如果电梯正在下降，则为减速下降，故D正确。
故选D。
4．B
【详解】
A．交警使用的酒精测试仪主要目的是测量酒精度，它是酒精气体传感器，它的阻值随酒精浓度的变化而变化，不是利用压力工作的，故A错误；
B．红外线传感器是靠接收发热物体发出的红外线来工作，故B正确；
C．红外线传感器是靠接收发热物体发出的红外线来工作，不是温度传感器，故C错误；
D．传感器是将非电学量转换成电学量的一种元件，故D错误。
故选B。
5．C
【详解】
A. 传感器材料分半导体材料、陶瓷材料、金属材料和有机材料，故A错误；
B. 传感器一定是通过非电学量转换成电学量来传递信号的，不一定是通过感知电阻的变化来传递信号的，故B错误；
CD. 光敏电阻和热敏电阻都是由半导体材料制成的，选项C正确，D错误。
故选C。
6．B
【详解】
A．电子秤所使用的测力装置是力传感器，A错误；
B．电饭锅通过温度传感器实现温度的自动控制，B正确；
C．自动调温的空调应用的是温度传感器，C错误；
D．霍尔元件能够把磁感应强度这个磁学量转换成电压这个电学量，D错误。
故选B。
7．D
【详解】
由资料中给出的是电导（即电阻的倒数）—CO浓度曲线可知电导与CO浓度成正比，CO浓度越大，传感器电阻越小，电路中电流越大，电压表示数越大，但是电压表示数与CO浓度不是成正比关系。
故选D。
8．C
【详解】
A．应变片多用半导体材料制成，A正确，不符合题意；
B．当应变片拉伸时，其电阻变大，B正确，不符合题意；
CD．传感器输出的是上、下两应变片上的电压差值，并且随着外力的增大，输出的电压差值也就越大，C错误，符合题意、D正确，不符合题意。
故选C。
9．B
【详解】
该传感器是根据电磁感应原理工作的，敏感元件是膜片，转换元件是线圈。
故选B。
10．D
【详解】
A．传感器不仅能感知电压的变化，也能感知力、温度、光、声等非电学量的变化，A错误；
B．不仅半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物就可以制成热敏电阻，B错误；
C．电视遥控接收器主要是利用传感器来接收信息的，C错误；
D．传感器可以将采集到的信息转换成电学量，D正确。
故选D。
11．D
【详解】
A．自动门上安装了红外线传感器，红外线传感器是依靠物体发出的红外线来工作的，与温度传感器不同，A错误；
B．干簧管能够感知磁场，相当于开关，B错误；
C．与热敏电阻相比，金属热电阻的灵敏度差，测温范围大，C错误；
D．压电晶体的敏感元件同时兼为转换元件，D正确。
故选D。
12．D
【详解】
A．汽车停在感应线上时，汽车对压电薄膜的压力不变，电压恒定，电路中没有电流，A错误；
BC．车轮经过感应线时，电容器先充电后放电，电流不会一直增大， BC错误；
D．汽车前轮两次经过感应线，产生两个脉冲电流，所以会被电子眼拍照，D正确。
故选D。
13．B
【详解】
A．光敏二极管有光敏电阻的特征，阻值随光照增强而减小，也具有一般二极管单向导电性的特征，故A错误；
BC．根据“日出路灯熄、日落路灯亮”的常识，结合路灯自动控制电路中的特征，可知，没有光照时（夜晚），触点接通，照明电路的路灯变亮，电磁铁与衔铁不吸引，电磁铁的磁性不强，所在回路中的电流很小，反之白天电磁铁与衔铁吸引，触点断开，故B正确、C错误；
D．如果换上灵敏度更高的光敏二极管，白天在相同的光照强度下，电磁铁的磁性更强，与衔铁的吸引力更大，故D错误。
故选B。
14．B
【详解】
K闭合时传感器上恰好无示数，说明小球所受电场力和重力平衡，由于小球带正电，所以电容器上极板为负，由楞次定律，可知线圈中的磁场B正在增加。根据分析列出方程
解得
故选B。
15．A
【详解】
A．铁氧体在温度上升到约103°C时，就失去磁性。则在材料的“居里点”，感温铁氧体的磁性最弱，A错误，符合题意；
B．煮饭时按下开关，由于常温下感温铁氧体体具有较强的磁性，永磁体被吸引，手松开后开关按钮不会跳起，B正确，不符合题意；
C．饭熟后，水分被大米吸收，锅底的温度会达到103°C，这时感温铁氧体失去铁磁性，开关按钮会跳起，C正确，不符合题意；
D．在一个标准大气压下用电饭锅烧水，只要锅内有水，锅内的温度就不可能达到103°C，感温铁氧体不会失去铁磁性，则开关按钮不会跳起，D正确，不符合题意。
故选A。
16． A、B端 260
【详解】
(1)[1]恒温箱内的加热器应接在A、B端。随着恒温箱内温度升高，热敏电阻R的阻值变小，则线圈中的电流变大，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸到下方来，则恒温箱加热器与电源断开，加热器停止工作，恒温箱内温度降低。随着恒温箱内温度降低，热敏电阻R的阻值变大，则线圈中的电流变小，当线圈的电流小于20mA时，继电器的衔铁又被释放到上方，则恒温箱加热器又开始工作，这样就可以使恒温箱内保持在某一温度。
(2)[2]要使恒温箱内的温度保持50℃，即50℃时线圈内的电流为20mA。由闭合电路欧姆定律
r为继电器的电阻，由图甲可知，50℃时热敏电阻的阻值为90Ω，所以
R′＝－R－r＝260Ω
17． 30 2.40 3.20
【详解】
(1)[1]醉驾时血液酒精含量达到80 mg/m3，由图可知，R2的阻值小于等于30Ω；
(2)[2][3]按图甲所示电路图把电压表改装成酒精浓度表，则酒精气体浓度为0时，电阻R2阻值最大为60Ω，此时
则刻度线应刻在电压刻度线为2.40V处；
刚好醉驾时R2=30Ω，此时
则应刻在电压刻度线为3.20V处。
18． 会 不会
【详解】
[1]如图所示的电路中，当受到强光的照射下，的阻值减小，电流增大，则灯L会发光。
[2]当用遮光板盖住时，的阻值增大，电流减小，灯L不会发光。
19．见解析
【详解】
楼道应用了声电传感器，将声音转换成电信号，可以控制灯泡的通断。
自动开关门应用了红外线传感器，当人靠近时，探测到人发出的红外线，从而转换为电信号，控制门的开启与关闭。
20．见解析
【详解】
平时发光二极管LED发出的光被不透明的挡板挡住，光电三极管收不到LED发出的光。但有烟雾进入时，因烟雾对光的散射而致使部分光照射到光电三极管上，使其电阻变小，从而与传感器连接的电路检测出这种变化，发出警报。
21．120℃
【详解】
由题图乙知，当t1=20°C，热敏电阻的阻值R1=4 kΩ；根据闭合电路欧姆定律得
可解得
Rg=0.5kΩ
由闭合电路的欧姆定律得
可解得
R2=2kΩ
合题图乙得，热敏电阻的温度是
t2=120°C
22．(1)A、B (2)
【详解】
(1)恒温箱内的加热器应该接在A、B端．当线圈中的电流较小时，继电器的衔铁在上方，恒温箱的加热器处于工作状态，恒温箱内温度升高．
(2)随着恒温箱内温度升高，热敏电阻R的阻值变小，则线圈中的电流变大，当线圈中的电流大于或等于10mA时，继电器的衔铁被吸到下方来，使恒温箱加热器与电源断开，加热器停止工作，恒温箱内温度降低．随着恒温箱内温度降低，热敏电阻R的阻值变大，则线圈中的电流变小，当线圈的电流小于10mA时，继电器的衔铁又被释放到上方，则恒温箱加热器又开始工作，这样就可以使恒温箱内保持在某一温度．要使恒温箱内的温度保持50℃，即50℃时线圈内的电流为10mA.
当t=50°C时，R=90
由闭合电路欧姆定律得：
可得：
解得：=110
