精品解析2022年人教版九年级物理第十五章-电流和电路 综合测试试卷（名师精选 有解析）

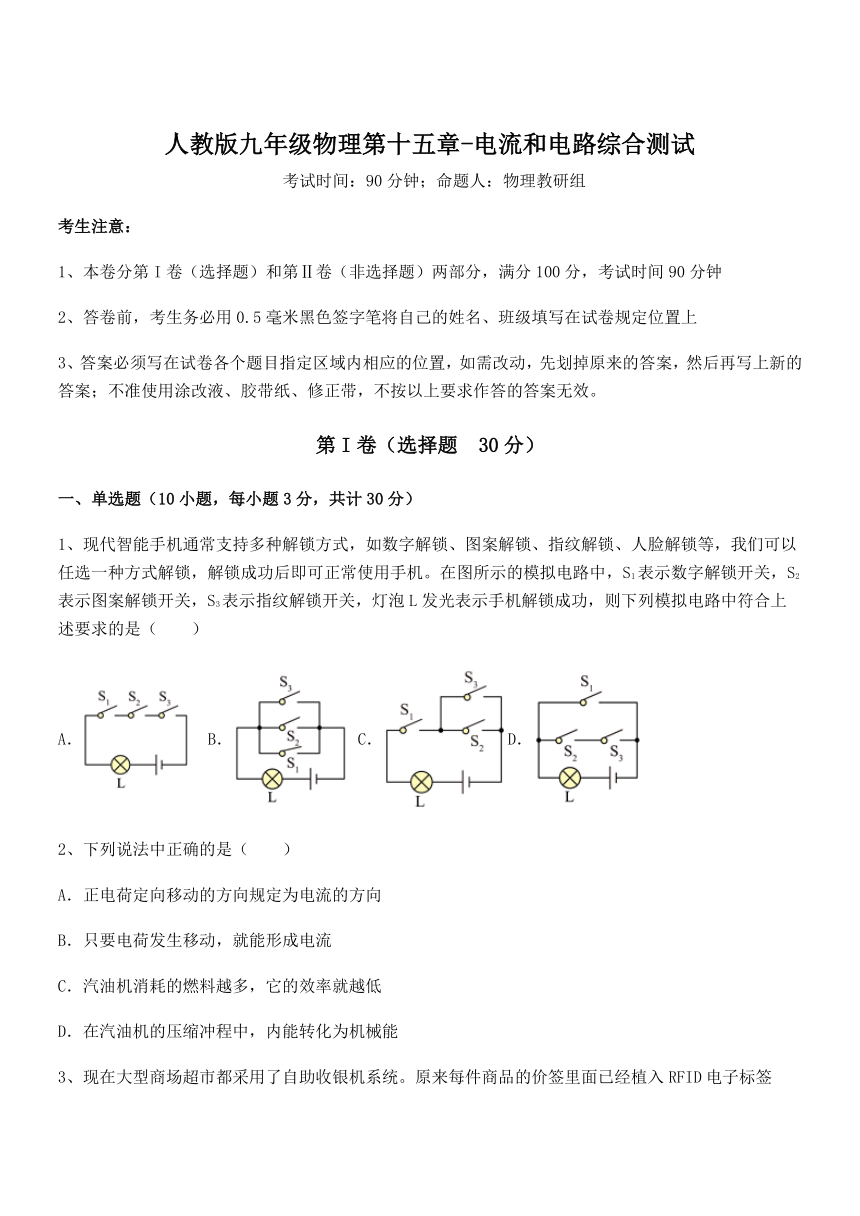

人教版九年级物理第十五章-电流和电路综合测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（　　）
A． B． C． D．
2、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能

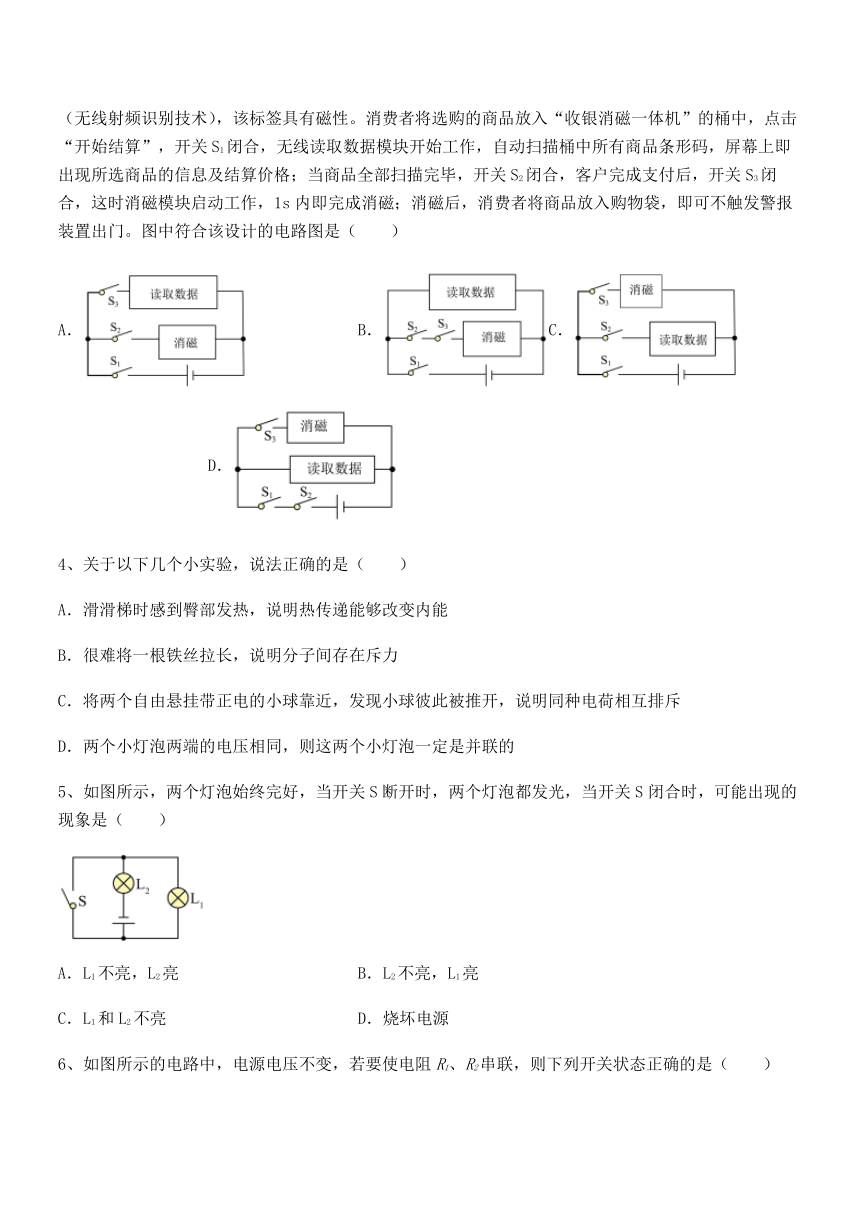

3、现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B．C． D．
4、关于以下几个小实验，说法正确的是（　　）
A．滑滑梯时感到臀部发热，说明热传递能够改变内能
B．很难将一根铁丝拉长，说明分子间存在斥力
C．将两个自由悬挂带正电的小球靠近，发现小球彼此被推开，说明同种电荷相互排斥
D．两个小灯泡两端的电压相同，则这两个小灯泡一定是并联的
5、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
A．L1不亮，L2亮 B．L2不亮，L1亮
C．L1和L2不亮 D．烧坏电源

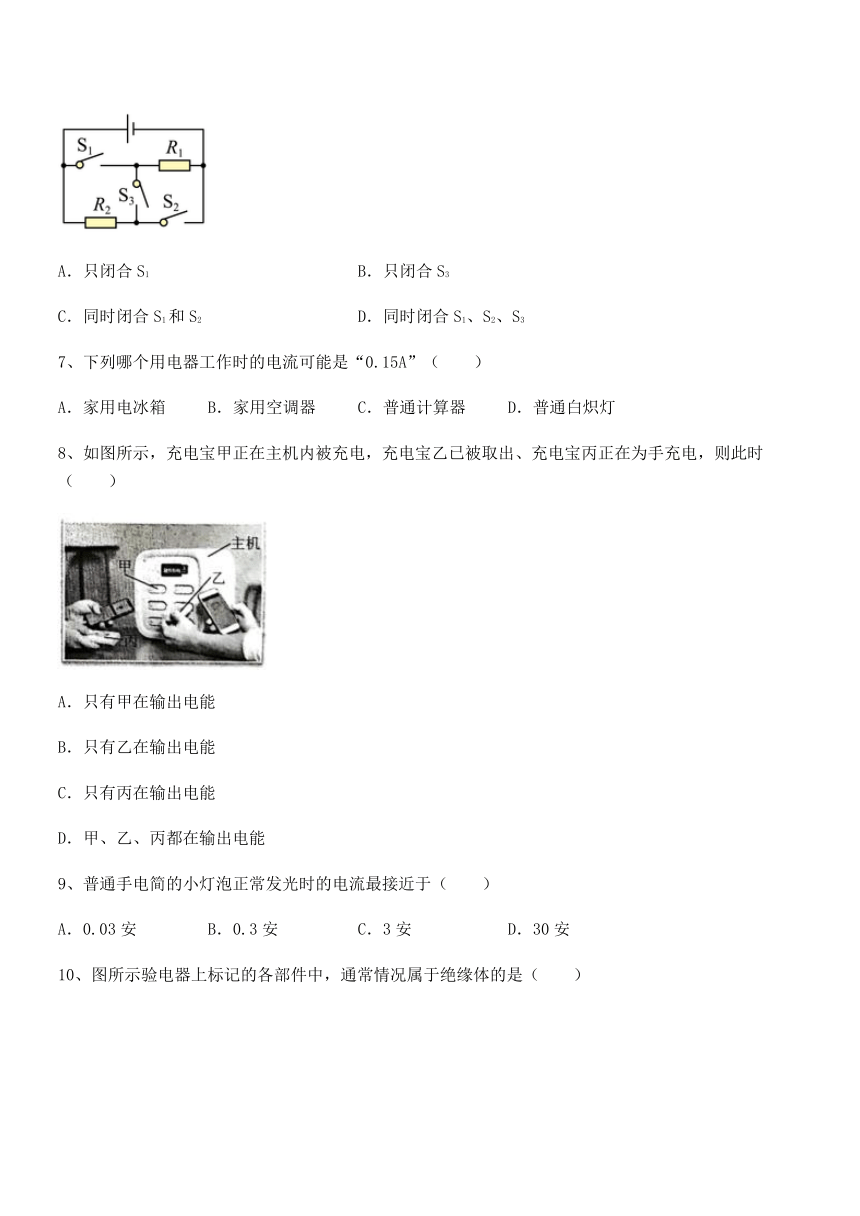

6、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（　　）
A．只闭合S1 B．只闭合S3
C．同时闭合S1和S2 D．同时闭合S1、S2、S3
7、下列哪个用电器工作时的电流可能是“0.15A”（　　）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通白炽灯
8、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
9、普通手电简的小灯泡正常发光时的电流最接近于（　　）
A．0.03安 B．0.3安 C．3安 D．30安
10、图所示验电器上标记的各部件中，通常情况属于绝缘体的是（　　）
A．金属球 B．橡胶垫 C．铁制外壳 D．金属箔
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、宾馆房间一般都插卡取电，房卡的作用相当于一个______，它应该接在房间电路的______（选填“支路”或“干路”）。
2、早在公元前600年，人们就发现了摩擦起电现象，摩擦起电的实质是______的转移。用丝绸摩擦玻璃棒，玻璃棒带______电。如图所示，用毛皮摩擦过的橡胶棒靠近悬挂的气球，气球被推开，则气球带______电。
3、如图所示的电路中，要使两灯泡组成并联电路，应该闭合开关______；一定不能同时闭合______，否则会造成电源短路。

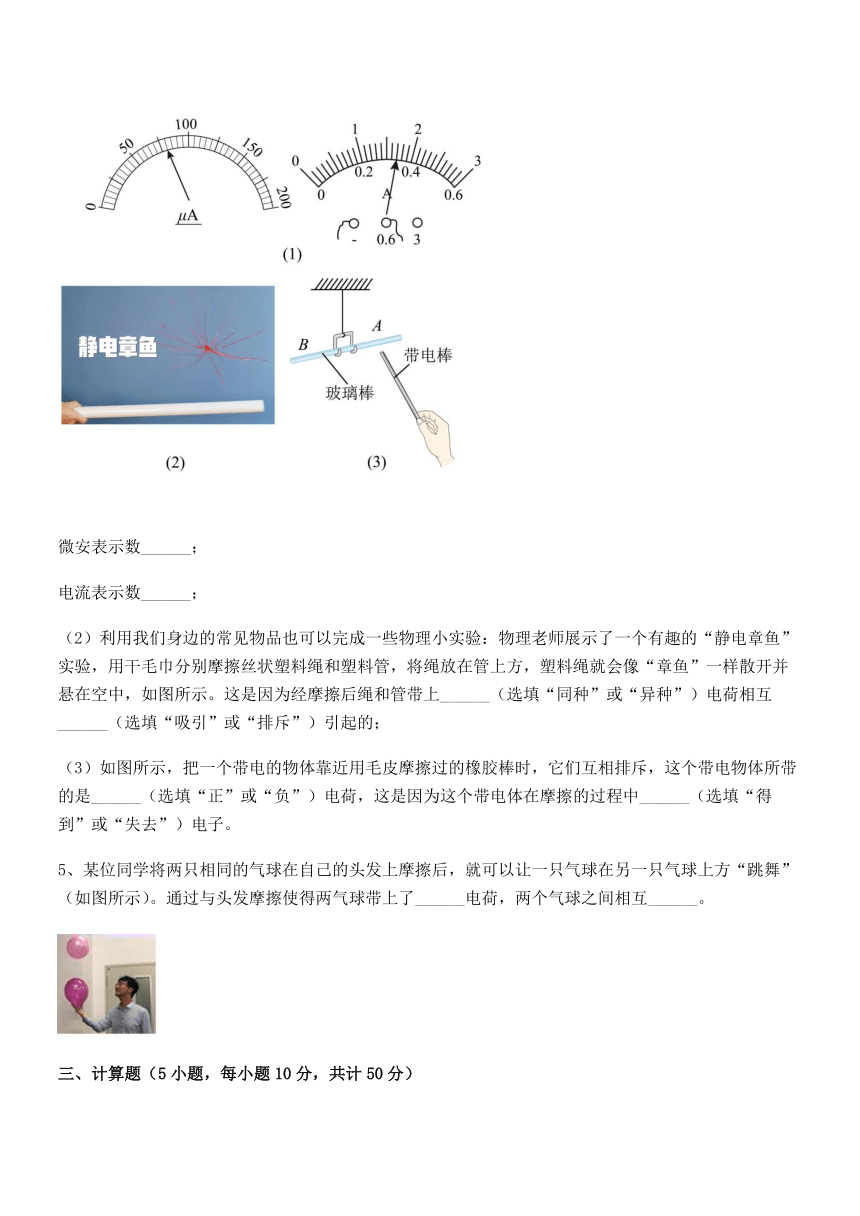

4、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
5、某位同学将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图所示）。通过与头发摩擦使得两气球带上了______电荷，两个气球之间相互______。
三、计算题（5小题，每小题10分，共计50分）
1、在如图所示的电路中，当闭合S时电流表示数A1示数为0.4A，电流表A2示数为0.7A；请你解答下列问题：
（1）通过灯泡L1的电流；
（2）通过灯泡L2的电流。
2、一个家庭用白炽灯的正常工作在2min内通过的电荷量为36C，则通过白炽灯的电流是多少？
3、如图所示，电源电压不变。当只闭合开关S1时，灯L1和L2都发光，电流表A示数为0.16A；当只闭合开关S2和S3时，灯L1和L2都发光，电流表A示数为0.58A。试完成下列问题：
（1）当开关S1闭合时，通过灯泡的L2的电流是多大？
（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.3A，则通过灯L2的电流是多大？
4、在如图所示的电路中，闭合开关后，电流表的读数是3A，流过灯L1的电流是流过灯L2的电流的2倍。请你解答：
(1)通过L2的电流；
(2)通过L1的电流。
5、如图所示，闭合开关S，A1 示数为 0.5 A，通过L3示数为 0.1 A，A3 示数为 0.7 A，求：
（1）通过灯 L1的电流；
（2）通过电流表A2的电流。
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，故B符合题意，ACD不符合题意。
故选B。
2、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
3、B
【解析】
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
4、C
【解析】
【详解】
A．滑滑梯时感到臀部发热，该过程中克服摩擦做功，使臀部的温度升高、内能增大，是通过做功改变内能的，故A错误；
B．铁丝很难拉长，说明分子间存在引力，故B错误；
C．将两个自由悬挂带正电的小球靠近，发现它们彼此被推开，说明同种电荷相互排斥，故C正确；
D．若两个小灯泡串联，且小灯泡的规格相同，由U=IR可知，两灯泡两端的电压可能相等；若两个小灯泡并联，则小灯泡两端的电压相等。所以若小灯泡两端的电压相同，两个小灯泡可能串联，也可能并联，故D错误。
故选C。
5、A
【解析】
【详解】
当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光。
故选A。
6、B
【解析】
【详解】
A．只闭合S1，只有电阻R1接入，故A错误；
B．只闭合S3，电流从电池正极出发，经过R2、R1后回到负极，只有一条电流路径，故B正确；
C．同时闭合S1和S2，两个电阻并联，故C错误；
D．同时闭合S1、S2、S3，电源短路，故D错误。
故选B。
7、D
【解析】
【详解】
A．家用电冰箱的工作电流约1A，故A不符合题意；
B．家用空调的工作电流约5A，故B不符合题意；
C．普通计算器的工作电流约100μA，故C不符合题意；
D．普通白炽灯的工作电流在0.2A左右，故D符合题意。
故选D。
8、C
【解析】
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
9、B
【解析】
【详解】
普通手电筒中小灯泡，额定电压一般为2.5V或3.8V，正常发光时的电流约为零点几安，所以最接近0.3A，故B符合题意，ACD不符合题意。
故选B。
10、B
【解析】
【详解】
容易导电的物体叫导体，不容易导电的物体叫绝缘体。验电器上标记的各部件中金属球、铁制外壳、金属箔都容易导电，属于导体；橡胶垫不容易导电，属于是绝缘体，故B符合题意。
故选B。
二、填空题
1、开关 干路
【详解】
[1][2]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当干路上的开关。
2、电子 正 负
【详解】
[1]摩擦起电的实质是电子的转移，原子核对电子束缚能力强的得到电子。
[2]根据正负电荷的定义可知，用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
[3]由于同种电荷相互排斥，带负电是橡胶棒靠近悬挂的气球，气球被推开，说明气球也带负电。
3、S1、S3 S1、S2
【详解】
[1]由图可知，要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3。
[2]若同时闭合开关S1、S2，会形成短路现象，造成电流过大，烧坏电源，所以同时闭合开关S1、S2是绝对不允许的。
4、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
5、同种 排斥
【详解】
[1][2]将两只相同的气球在自己的头发上摩擦时，电子在头发和气球之间发生转移，而使头发与气球带异种电荷，两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以会发现一只气球在另一只气球上方“跳舞”。
三、计算题
1、（1）0.3A（2）0.4A
【详解】
解：（1）（2）当开关S闭合时，灯L1和L2并联，电流表A2测通过干路电流，则干路电流
I＝0.7A
A1测通过电灯L2的电流，则通过L2的电流
I2＝0.4A
由并联电路的电流规律可知，则通过灯L1的电流
I1＝I﹣I2＝0.7A﹣0.4A＝0.3A
答：（1）通过灯泡L1的电流为0.3A；
（2）通过灯泡L2的电流为0.4A。
2、0.3A
【详解】
解：通过白炽灯的电流
I0.3A
答：通过白炽灯的电流是0.3A。
3、（1）0.16A；（2）0.28A
【详解】
解：（1）当只闭合开关S1时，灯L1和L2串联，电流表测量电路中的电流，已知电流表A示数为0.16A，因为串联电路中电流处处相等；所以通过灯泡的L2的电流也是0.16A。
（2）当只闭合开关S2和S3时，灯L1和L2并联，电流表测量干路电流，已知干路的电流
I=0.58A
通过灯L1的电流
I1=0.3A
根据干路电流等于支路电流之和可得，通过灯L2的电流
I2=I-I1=0.58A-0.3A=0.28A
答：（1）当开关S1闭合时，通过灯泡的L2的电流是0.16A；
（2）当只闭合开关S2和S3时，若通过灯L1的电流是0.3A，则通过灯L2的电流是0.28A。
4、 (1)1A；(2)2A
【详解】
(1)由电路图知，两灯并联，电流表A1测L1的电流为I1，电流表A测干路的电流为I，流过L2的电流为I2，并联电路中干路电流等于各支路电流之和，流过L1的电流是流过L2的电流的2倍，则通过L2的电流
(2)通过L1的电流
答：(1)通过L2的电流为1A；
(2) 通过L1的电流为2A。
5、（1）0.2A；（2）0.6A
【详解】
解：由电路图可知，三灯泡并联，电流表A3测干路电流，电流表A2测L1和L2支路的电流之和，电流表A1测L2和L3支路的电流之和；设灯L1通过的电流为I1，灯L2通过的电流为I2，灯L3通过的电流为 I3，由并联电路电流规律可得
I1+I2+I3=0.7A----①
I3=0.1A----②
I2+I3=0.5A----③
由②③可得，I2=0.4A；由①③可得，I1=0.2A；则
I1+I2=0.6A
即电流表A2的示数为0.6A。
答：（1）通过灯 L1的电流为0.2A；（2）通过电流表A2的电流为0.6A。
