第十八章 电能从哪里来 学情评估卷（含答案）-2022年沪科版物理九年级

第十八章学情评估
班级： 姓名： 座号： 成绩：
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．在水电站发电过程中，能量的转化顺序正确的是(　　)
A．势能→电能→动能 B．势能→动能→电能
C．电能→动能→势能 D．动能→势能→电能
2．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是(　　)
A．有一个二极管不能发光了，其他灯还能发光，这些二极管是并联的
B．有一个发光二极管灯断了，这个发光二极管两端电压为零
C．一组二极管同时发光说明它们一定是串联的
D．水果电池将电能转化为化学能
INCLUDEPICTURE"C15.TIF" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\C15.TIF" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\C15.TIF" \* MERGEFORMATINET (第2题)　INCLUDEPICTURE"DJ18-1.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ18-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ18-1.tif" \* MERGEFORMATINET (第3题)
　　INCLUDEPICTURE"C16.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\C16.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\C16.tif" \* MERGEFORMATINET (第4题)
3．小刚连接好如图所示的电路后，下列操作能使电流表指针偏转的是(　　)
A．导体AB向右运动
B．导体AB沿磁场方向运动
C．闭合开关，导体AB向左运动
D．闭合开关，导体AB沿磁场方向运动
4.如图是电流表的内部结构示意图，当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列工作原理与此相同的是(　　)
A．指南针 B．电动机
C．发电机 D．电磁继电器
5．如图所示的是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面有金属物体了。图中能反映出金属探测器工作原理的是(　　)
INCLUDEPICTURE"J18-2.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-2.tif" \* MERGEFORMATINET (第5题)
　INCLUDEPICTURE"J18-3.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-3.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-3.tif" \* MERGEFORMATINET A　　 INCLUDEPICTURE"J18-4.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-4.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-4.tif" \* MERGEFORMATINET B　　
INCLUDEPICTURE"J18-5.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-5.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-5.tif" \* MERGEFORMATINET C　　 INCLUDEPICTURE"J18-6.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-6.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-6.tif" \* MERGEFORMATINET D
6．动圈式话筒的结构如图所示，它工作时：①线圈振动能产生随着声音的变化而变化的电流；②与膜片相连的线圈随之一起振动；③人唱歌或说话产生的声音使膜片振动；④变化的电流经过放大后，由扬声器还原为声音。关于它的原理，下列排序正确的是(　　)
INCLUDEPICTURE"DJ18-4.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ18-4.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ18-4.tif" \* MERGEFORMATINET
(第6题)
A．①②③④
B．②①④③
C．③①④②
D．③②①④
7．小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是(　　)
INCLUDEPICTURE"J18-7.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-7.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-7.tif" \* MERGEFORMATINET
(第7题)　　
A．电风扇发电的原理是电磁感应
B．小灯泡发光是把光能转化为电能
C．电风扇发电过程是把电能转化为机械能
D．电风扇发电的原理是通电导线在磁场中受力的作用
8．小明在科技馆看到一种能发电的新型纤维，当人穿上这种纤维制成的衣服后，在身体运动过程中产生压折，就能够形成源源不断的电流，关于这种发电方式的能量转化，下列说法正确的是(　　)
A．化学能转化为电能 B.机械能转为电能
C．电能转化为机械能 D.内能转化为电能
9．下列设备，利用电磁继电器工作的是(　　)
INCLUDEPICTURE"一改+7.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\一改+7.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\一改+7.tif" \* MERGEFORMATINET 　　INCLUDEPICTURE"一改+8.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\一改+8.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\一改+8.tif" \* MERGEFORMATINET 　　INCLUDEPICTURE"C17.TIF" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\C17.TIF" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\C17.TIF" \* MERGEFORMATINET 　　INCLUDEPICTURE"一改+9.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\一改+9.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\一改+9.tif" \* MERGEFORMATINET
A．水位自动报警器 　B．动圈式话筒 C．电磁起重机　　　D．直流电铃
10．在远距离输电时，一般采用高压输电，这样可减少输电线路上的能量损失。若某火力发电厂发电机的输出功率为P0，如果采用电压U输送，线路损耗功率为P；如果将输送电压提高为原来的n倍，则线路损耗功率为(　　)
A. B.
C. D.
二、填空题：本题共8小题，每空2分，共46分。

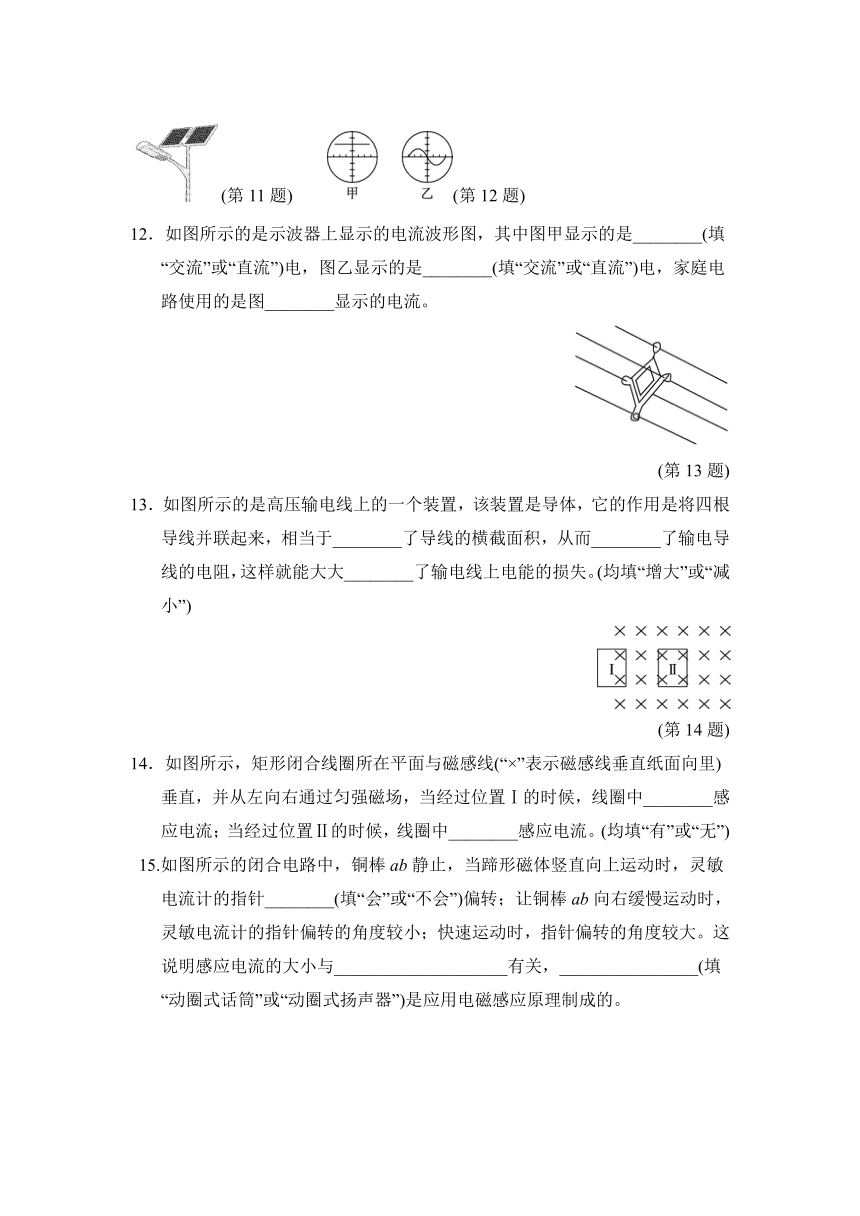

11．如图所示的是农村道路两旁安装的太阳能路灯，灯杆顶端是太阳能电池板，它能将________能转化为________能，并向放在灯杆中的蓄电池充电，充电时把________能转化为________能储存起来，夜晚蓄电池给路灯供电。
INCLUDEPICTURE"DJ18-7.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ18-7.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ18-7.tif" \* MERGEFORMATINET (第11题)　　INCLUDEPICTURE"DJ18-8.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ18-8.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ18-8.tif" \* MERGEFORMATINET (第12题)
12．如图所示的是示波器上显示的电流波形图，其中图甲显示的是________(填“交流”或“直流”)电，图乙显示的是________(填“交流”或“直流”)电，家庭电路使用的是图________显示的电流。
(第13题)
13．如图所示的是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于________了导线的横截面积，从而________了输电导线的电阻，这样就能大大________了输电线上电能的损失。(均填“增大”或“减小”)
INCLUDEPICTURE"088.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\088.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\088.tif" \* MERGEFORMATINET
(第14题)
14．如图所示，矩形闭合线圈所在平面与磁感线(“×”表示磁感线垂直纸面向里)垂直，并从左向右通过匀强磁场，当经过位置Ⅰ的时候，线圈中________感应电流；当经过位置Ⅱ的时候，线圈中________感应电流。(均填“有”或“无”)
15.如图所示的闭合电路中，铜棒ab静止，当蹄形磁体竖直向上运动时，灵敏电流计的指针________(填“会”或“不会”)偏转；让铜棒ab向右缓慢运动时，灵敏电流计的指针偏转的角度较小；快速运动时，指针偏转的角度较大。这说明感应电流的大小与____________________有关，________________(填“动圈式话筒”或“动圈式扬声器”)是应用电磁感应原理制成的。
INCLUDEPICTURE"DJ18-11.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ18-11.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ18-11.tif" \* MERGEFORMATINET (第15题)　INCLUDEPICTURE"DJ18-12.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ18-12.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ18-12.tif" \* MERGEFORMATINET (第16题)
INCLUDEPICTURE"HK239.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\HK239.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\HK239.tif" \* MERGEFORMATINET (第17题)　　INCLUDEPICTURE"18-5.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\18-5.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\18-5.tif" \* MERGEFORMATINET (第18题)
16．如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与灵敏电流计相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将灵敏电流计换成干电池接入电路，线圈________(填“能”或“不能”)持续转动。
17．如图所示的是一个两用电机的示意图，当开关S1闭合、S2断开时，它表示一个________；当开关S1断开、S2闭合时，它表示一个__________。
18．如图所示的是一款能发电的魔方充电器，转动魔方时，它根据____________________(填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电，这个过程______能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的________(填“电源”或“用电器”)。
三、实验题：本题共2小题，共16分。
(第19题)
19．(8分)如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表。
实验序号 1 2 3 4 5 6 7 8
磁场方向 向下 向上
导体棒ab运动方向 向上 向下 向左 向右 向上 向下 向左 向右
灵敏电流计指针偏转情况 不偏转 不偏转 向右偏 向左偏 不偏转 不偏转 向左偏 向右偏
(1)实验时通过观察____________________来判断电路中是否产生感应电流。
(2)由实验可知，闭合电路中的部分导体在磁场中做________运动时，电路中产生感应电流。
(3)比较第4次和第________次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。
(4)比较第7次和第8次实验可知________________________________________________________________________。
20．(8分)阅读短文，回答问题。
把两种不同材料的导线(如铁线和铜线)组成如图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟导体A和B间的温度差的大小有关，温度差越大，回路电流越大。
INCLUDEPICTURE"J18-8.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\J18-8.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\J18-8.tif" \* MERGEFORMATINET
(第20题)
(1)其他条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________。
(2)其他条件不变，只将铁丝换成铜丝，电路电流________(填“变大”“变小”“不变”或“变为零”)。
(3)这样的热电偶实际上是一个电源，它的电能是由______能转化而来。
(4)可见，热电偶电路可以把温度变化信号换成变化的________信号。
四、计算题：本题共1小题，共8分。
21．小华家距离变压器2 km，在变压器与小华家之间有两条输电线，每条输电线每千米的电阻为0.5 Ω，即0.5 Ω/km，变压器加在输电线两端的电压是220 V。在某一时间段，整个线路只有小华家一台额定电压为220 V、额定功率为2 420 W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：
(1)输电线中电流的大小。
(2)电热水器的实际电功率。
答案
一、1.B　
2．A　点拨：有一个二极管不能发光了，其他灯还能发光，说明它们之间互不影响，是并联的，故A正确；有一个发光二极管灯断了，这个发光二极管两端和电源连接连通，所以电压不为零，故B错误；一组二极管同时发光，可能它们是串联的，也可能它们是并联的，故C错误；水果电池将化学能转化为电能，故D错误。故选A。
3．C　4.B　5.B　6.D　7.A　8.B　9.A
10．B　点拨：若输送电压提高为原来的n倍，由P0＝UI可知，输送电流将降低为原来的，由公式P＝I2R线可知，线路损耗功率降低为原来的。
二、11.太阳；电；电；化学
12．直流；交流；乙
13．增大；减小；减小
14．有；无　点拨：由题可知，矩形闭合线圈与磁感线垂直，从左向右通过匀强磁场；当经过位置Ⅰ时，闭合电路的部分导体在磁场中做切割磁感线运动，故线圈中有感应电流。当经过位置Ⅱ时，左右两段导体都做切割磁感线运动，相当于两个电源并联，所以线圈中无感应电流。
15．不会；导体切割磁感线的速度；动圈式话筒
16．灵敏电流计指针偏转；机械；不能　点拨：图中线圈、导线和灵敏电流计组成闭合电路，线圈处在磁场中，使小风车转动可以带动线圈转动切割磁感线，从而产生感应电流，因此灵敏电流计指针会发生偏转；此过程中，消耗了小风车的机械能，获得了电能，是机械能转化为电能；若将灵敏电流计换成干电池接入电路，线圈中有电流通过，受到力的作用，会转动起来，但转动至平衡位置时，因线圈两端的绝缘漆被全部刮掉，无法改变线圈中的电流，故线圈不能持续转动下去。
17．发电机；电动机　点拨：当开关S1闭合、S2断开时，此装置转动，会产生感应电流，故为发电机。而当开关S1断开、S2闭合时，电源给装置供电，使线圈转动，故为电动机。
18．电磁感应；机械；电源
三、19.(1)灵敏电流计指针是否偏转
(2)切割磁感线　
(3)8
(4)感应电流方向和导体棒运动方向有关
20．(1)变小　
(2)变为零　
(3)内　
(4)电
四、21.解：(1)由P＝可知，电热水器的电阻
R＝＝＝20 Ω；
输电线的电阻R′＝2×2 km×0.5 Ω/km＝2 Ω；
故电路的总电阻R总＝R＋R′＝20 Ω＋2 Ω＝22 Ω；
输电线中电流的大小I＝＝＝10 A。
(2)电热水器的实际功率
P′＝I2R＝(10 A)2×20 Ω＝2 000 W。
