第十五章探究电路 学情评估卷（含答案）-2022年沪科版物理九年级

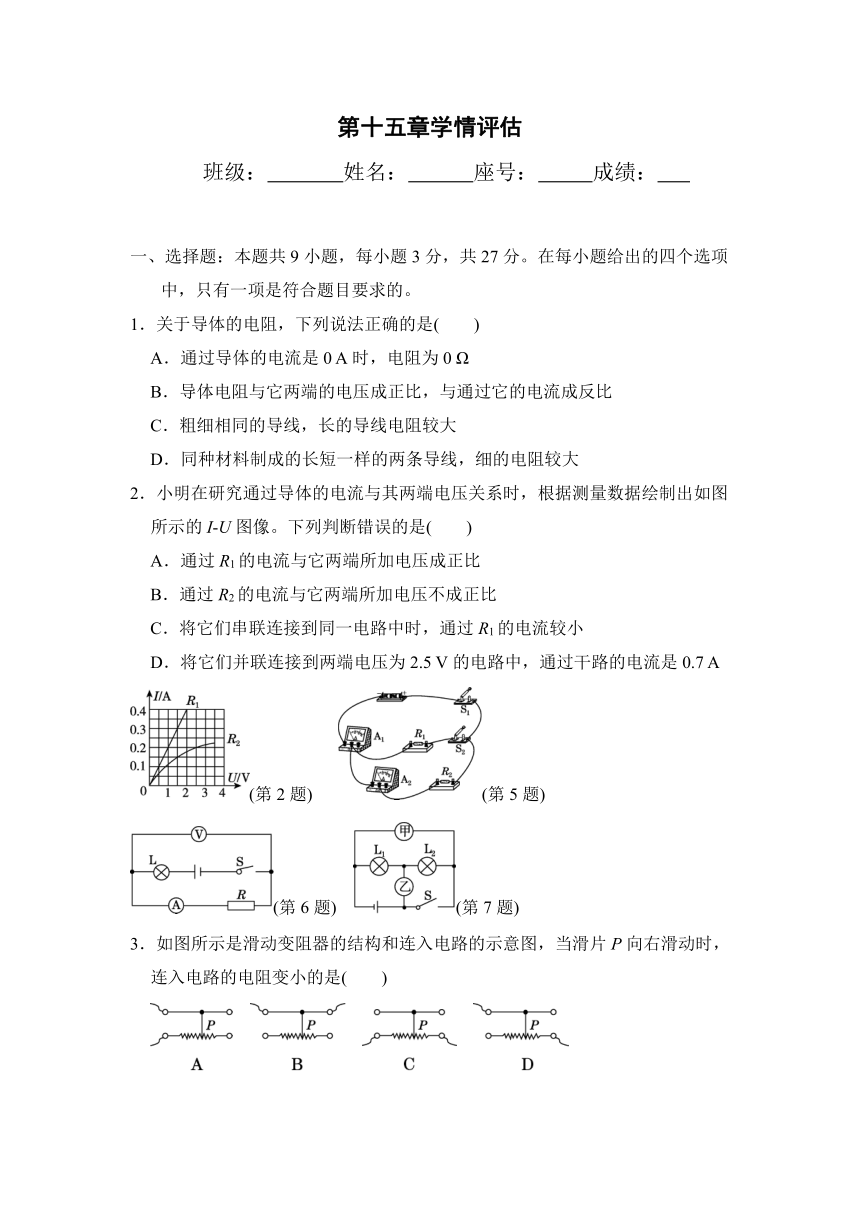

第十五章学情评估
班级： 姓名： 座号： 成绩：
一、选择题：本题共9小题，每小题3分，共27分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．关于导体的电阻，下列说法正确的是(　　)
A．通过导体的电流是0 A时，电阻为0 Ω
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
2．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I U图像。下列判断错误的是(　　)
A．通过R1的电流与它两端所加电压成正比
B．通过R2的电流与它两端所加电压不成正比
C．将它们串联连接到同一电路中时，通过R1的电流较小
D．将它们并联连接到两端电压为2.5 V的电路中，通过干路的电流是0.7 A
INCLUDEPICTURE"j15-1.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\j15-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\j15-1.tif" \* MERGEFORMATINET (第2题) INCLUDEPICTURE"j15-2.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\j15-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\j15-2.tif" \* MERGEFORMATINET (第5题)
INCLUDEPICTURE"039.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\039.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\039.tif" \* MERGEFORMATINET (第6题) INCLUDEPICTURE"dj15-4.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\dj15-4.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\dj15-4.tif" \* MERGEFORMATINET (第7题)
3．如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(　　)
INCLUDEPICTURE"035-36-37-38A.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\035-36-37-38A.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\035-36-37-38A.tif" \* MERGEFORMATINET INCLUDEPICTURE"035-36-37-38B.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\035-36-37-38B.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\035-36-37-38B.tif" \* MERGEFORMATINET INCLUDEPICTURE"035-36-37-38C.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\035-36-37-38C.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\035-36-37-38C.tif" \* MERGEFORMATINET INCLUDEPICTURE"035-36-37-38D.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\035-36-37-38D.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\035-36-37-38D.tif" \* MERGEFORMATINET

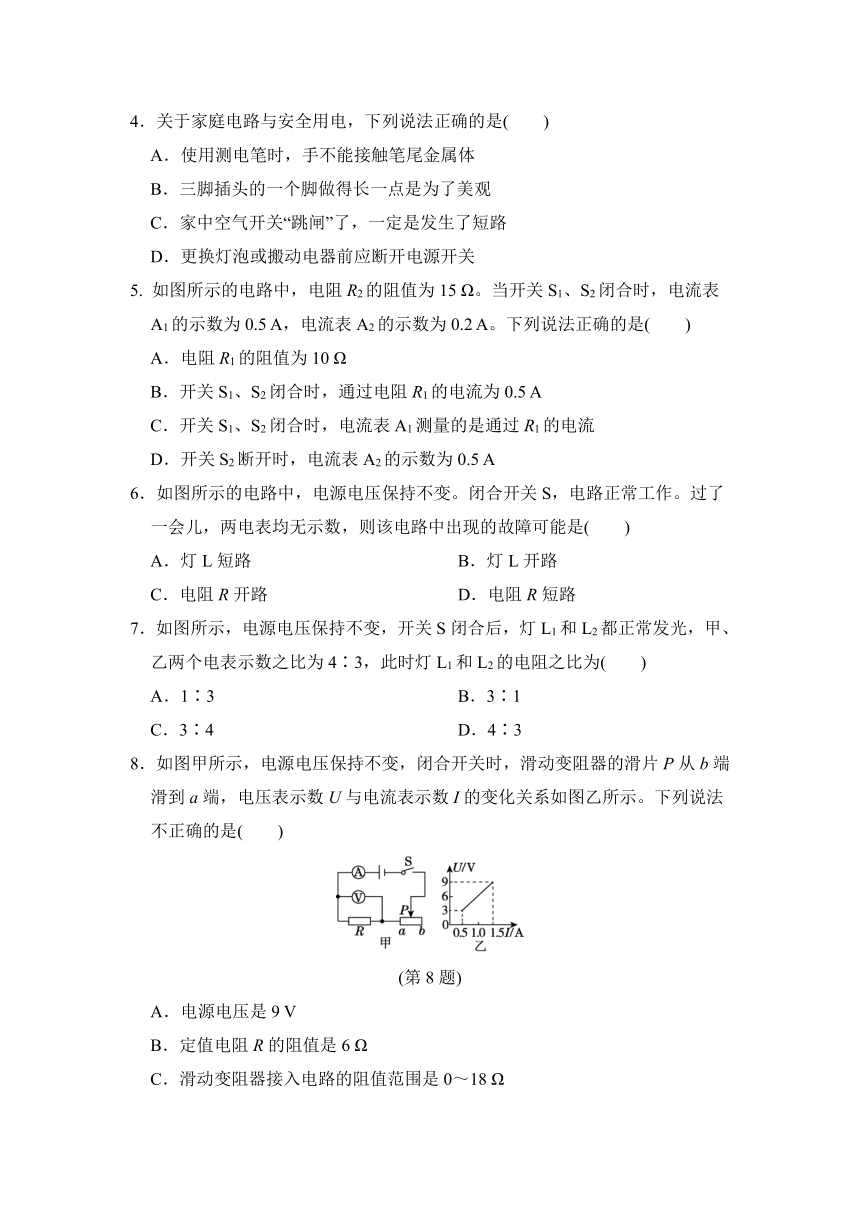

4．关于家庭电路与安全用电，下列说法正确的是(　　)
A．使用测电笔时，手不能接触笔尾金属体
B．三脚插头的一个脚做得长一点是为了美观
C．家中空气开关“跳闸”了，一定是发生了短路
D．更换灯泡或搬动电器前应断开电源开关
5. 如图所示的电路中，电阻R2的阻值为15 Ω。当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A。下列说法正确的是(　　)
A．电阻R1的阻值为10 Ω
B．开关S1、S2闭合时，通过电阻R1的电流为0.5 A
C．开关S1、S2闭合时，电流表A1测量的是通过R1的电流
D．开关S2断开时，电流表A2的示数为0.5 A
6．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两电表均无示数，则该电路中出现的故障可能是(　　)
A．灯L短路 B．灯L开路
C．电阻R开路 D．电阻R短路
7．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为(　　)
A．1∶3 B．3∶1
C．3∶4 D．4∶3
8．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。下列说法不正确的是(　　)
INCLUDEPICTURE"dj15-2.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\dj15-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\dj15-2.tif" \* MERGEFORMATINET
(第8题)
A．电源电压是9 V
B．定值电阻R的阻值是6 Ω
C．滑动变阻器接入电路的阻值范围是0～18 Ω

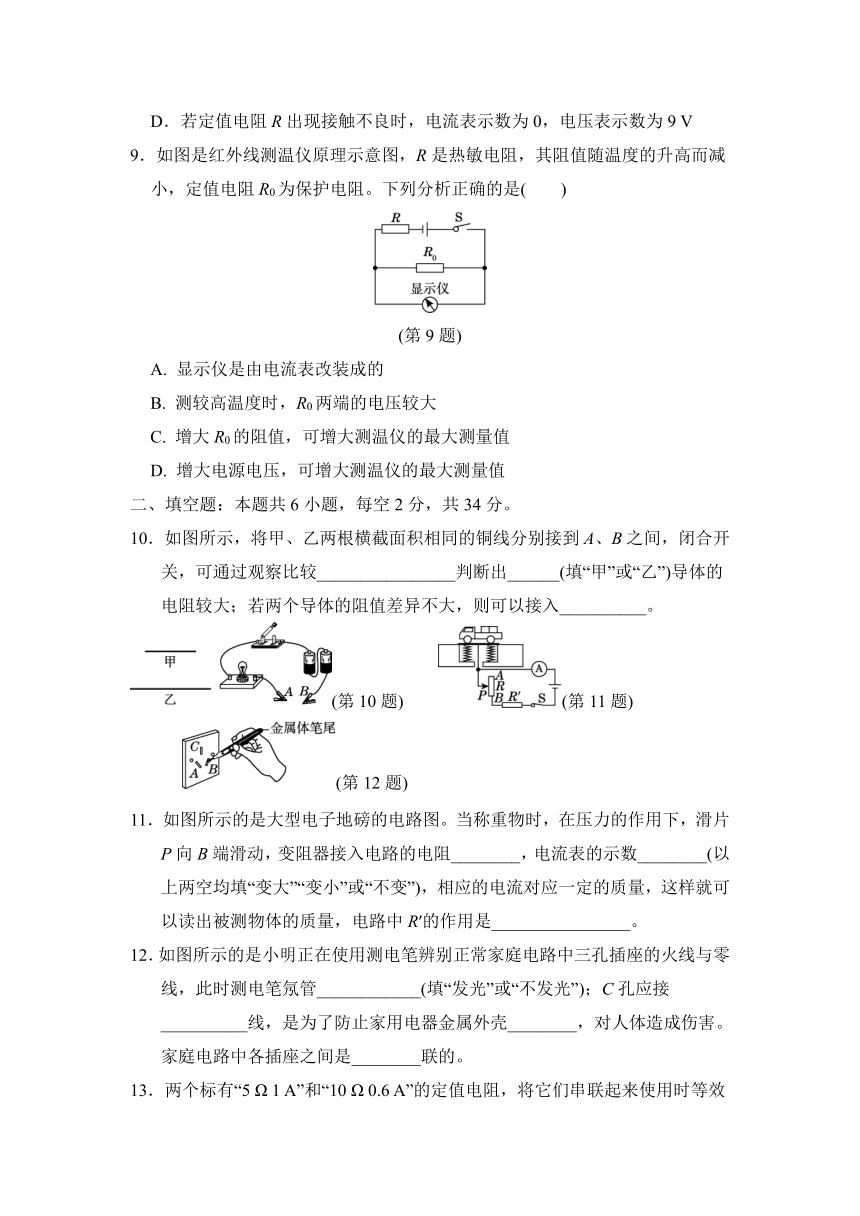

D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V
9．如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是(　　)
INCLUDEPICTURE"040.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\040.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\040.tif" \* MERGEFORMATINET
(第9题)
A. 显示仪是由电流表改装成的
B. 测较高温度时，R0两端的电压较大
C. 增大R0的阻值，可增大测温仪的最大测量值
D. 增大电源电压，可增大测温仪的最大测量值
二、填空题：本题共6小题，每空2分，共34分。
10．如图所示，将甲、乙两根横截面积相同的铜线分别接到A、B之间，闭合开关，可通过观察比较________________判断出______(填“甲”或“乙”)导体的电阻较大；若两个导体的阻值差异不大，则可以接入__________。
INCLUDEPICTURE"dj15-11.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\dj15-11.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\dj15-11.tif" \* MERGEFORMATINET (第10题)　　INCLUDEPICTURE"DJ12-1.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ12-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ12-1.tif" \* MERGEFORMATINET (第11题)
　　　INCLUDEPICTURE"DJ15-15.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ15-15.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ15-15.tif" \* MERGEFORMATINET (第12题)
11．如图所示的是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向B端滑动，变阻器接入电路的电阻________，电流表的示数________(以上两空均填“变大”“变小”或“不变”)，相应的电流对应一定的质量，这样就可以读出被测物体的质量，电路中R′的作用是________________。
12．如图所示的是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管____________(填“发光”或“不发光”)；C孔应接__________线，是为了防止家用电器金属外壳________，对人体造成伤害。家庭电路中各插座之间是________联的。

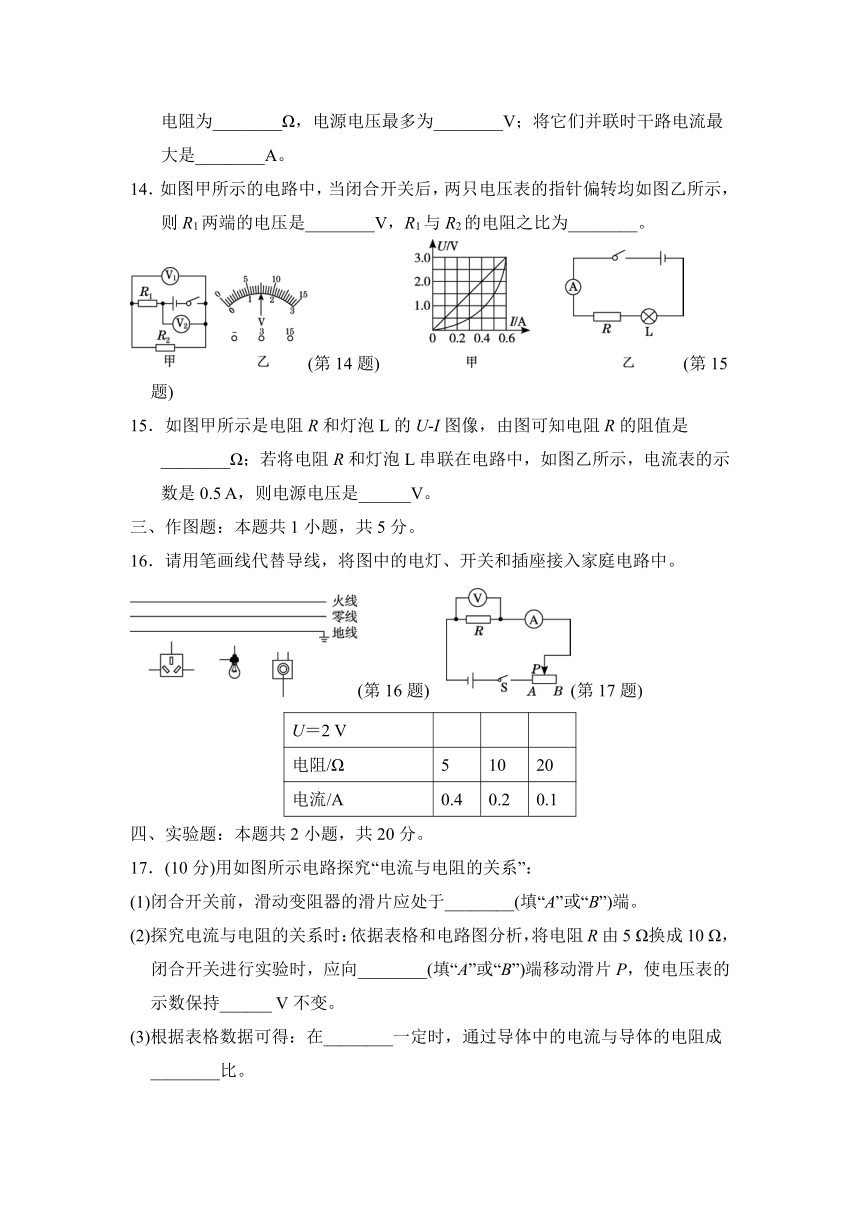

13．两个标有“5 Ω 1 A”和“10 Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；将它们并联时干路电流最大是________A。
14．如图甲所示的电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________。
INCLUDEPICTURE"DJ15-13.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ15-13.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ15-13.tif" \* MERGEFORMATINET (第14题)　　INCLUDEPICTURE"041-42甲乙.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\041-42甲乙.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\041-42甲乙.tif" \* MERGEFORMATINET (第15题)
15．如图甲所示是电阻R和灯泡L的U I图像，由图可知电阻R的阻值是________Ω；若将电阻R和灯泡L串联在电路中，如图乙所示，电流表的示数是0.5 A，则电源电压是______V。
三、作图题：本题共1小题，共5分。
16．请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中。
INCLUDEPICTURE"DJ15-16.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\DJ15-16.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\DJ15-16.tif" \* MERGEFORMATINET (第16题)　INCLUDEPICTURE"043.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\043.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\043.tif" \* MERGEFORMATINET (第17题)
U＝2 V
电阻/Ω 5 10 20
电流/A 0.4 0.2 0.1
四、实验题：本题共2小题，共20分。
17．(10分)用如图所示电路探究“电流与电阻的关系”：
(1)闭合开关前，滑动变阻器的滑片应处于________(填“A”或“B”)端。
(2)探究电流与电阻的关系时：依据表格和电路图分析，将电阻R由5 Ω换成10 Ω，闭合开关进行实验时，应向________(填“A”或“B”)端移动滑片P，使电压表的示数保持______ V不变。
(3)根据表格数据可得：在________一定时，通过导体中的电流与导体的电阻成________比。
18.(10分)用“伏安法”测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
INCLUDEPICTURE"一改+1.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\一改+1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\一改+1.tif" \* MERGEFORMATINET 　INCLUDEPICTURE"044.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\044.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\044.tif" \* MERGEFORMATINET 　INCLUDEPICTURE"045-46-47.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\045-46-47.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\045-46-47.tif" \* MERGEFORMATINET 　　INCLUDEPICTURE"一改+2.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\一改+2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\一改+2.tif" \* MERGEFORMATINET 　
(第18题)
(1)根据图甲的电路图，用笔画线代替导线将图乙中的实物图连接完整。
(2)闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是____________。
(3)排除故障后，测得多组实验数据，各组数据对应的点已经描在丙图中，请在图中画出Rx的I U图线，由图可知Rx＝________Ω(结果保留1位小数)。
(4)电流表的电阻虽然很小，但也会影响本实验中Rx的测量结果，用丁图的电路进行测量可消除这个影响，R0为定值电阻，实验步骤如下：
①按照丁图的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；
②闭合开关S1、S2，移动滑动变阻器滑片，读出电压表的示数U1和电流表的示数I1；
③________，移动滑动变阻器滑片，读出电压表的示数U2和电流表的示数I2；
④可得待测电阻Rx＝________(用U1、I1、U2和I2表示)。
五、计算题：本题共2小题，共14分。
19．(6分)如图所示的电路中，已知电源电压恒为6 V，电阻R1＝30 Ω，开关S闭合后，电流表A的示数是0.3 A，求：
INCLUDEPICTURE"048.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\048.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\048.tif" \* MERGEFORMATINET
(第19题)
(1)电流表A1的示数。
(2)R2的阻值。
20．(8分)图甲为某型号电子秤，其原理结构如图乙所示，R0是定值电阻；R是压敏电阻，其阻值与所受压力F之间满足R＝(250－0.2F)Ω，改写电压表(量程为0～3 V)的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5 kg，电源电压保持9 V不变。(g取10 N/kg)
INCLUDEPICTURE"049.tif" INCLUDEPICTURE "G:\\方正转word系列\\方正转图片3218\\转出文件\\049.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\049.tif" \* MERGEFORMATINET
(第20题)
(1)空载时，电压表的示数为1 V，求R0的阻值。
(2)该电子秤的量程是多少？
(3)若要增大该电子秤的量程，请说出两种改进方法。
答案
一、1.D　2.C　3.D　4.D
5．A　点拨：当开关S1、S2闭合时，R1与R2并联，电流表A1测量干路电流，电流表A2测量R2支路电流，则电源的电压U＝I2R2＝0.2 A×15 Ω＝3 V，通过R1的电流I1＝I－I2＝0.5 A－0.2 A＝0.3 A，电阻R1的阻值R1＝＝＝10 Ω；开关S2断开时，R1被断路，电路为R2的简单电路，电流表A2测量通过R2的电流，因为并联电路中各支路独立工作、互不影响，所以，电流表A2示数为0.2 A。
6．B
7．A　点拨：如果甲、乙两个电表中任何一个为电流表，闭合开关后，将会形成短路，因此甲、乙都为电压表，此时灯L1、L2串联连接，电压表乙测量L2两端电压，电压表甲测量电源电压；因为串联电路两端电压等于各部分电路两端电压之和，且甲、乙两个电表的示数之比是4∶3，所以灯L1、L2两端电压之比U1∶U2＝(4－3)∶3＝1∶3；又因为串联电路电流相等，即I1＝I2，所以，由I＝可得，R1∶R2＝∶＝U1∶U2＝1∶3。
8．C　9.B
二、10.灯泡的亮度；乙；电流表
11．变小；变大；保护电路
12．不发光；地；漏电；并
13．15；9；1.5
14．6；4∶1　点拨：由电路图可知，R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，所以电压表V2的量程为0～15 V，分度值为0.5 V，则电源电压U＝7.5 V，电压表V1的量程为0～3 V，分度值为0.1 V，则R2两端的电压U2＝1.5 V，根据串联电路的电压特点可得，R1两端的电压U1＝U－U2＝7.5 V－1.5 V＝6 V；串联电路中各处的电流相等，且U＝IR，R1、R2的阻值之比等于其两端的电压之比，即＝＝＝4∶1。
15．5；4
三、16.解：如图所示。
INCLUDEPICTURE"daJ15-1.tif" INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\daJ15-1.tif" \* MERGEFORMATINET (第16题)
四、17.(1)B　(2)B；2　(3)电压；反
18．解：(1)如图1所示。
INCLUDEPICTURE"d-1.tif" INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\d-1.tif" \* MERGEFORMATINET (第18题图1)
(2)电阻Rx断路
(3)如图2所示；5.6
INCLUDEPICTURE"d-2.tif" INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 沪科（福建专版）\\d-2.tif" \* MERGEFORMATINET (第18题图2)
(4)③断开S2　 ④－
点拨：(2) 闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是电阻Rx断路。(3)当电压为2.0 V时，电流为0.36 A，由欧姆定律可得，电阻R＝＝≈5.6 Ω。(4)②闭合开关S1、S2，读出电压表的示数U1和电流表的示数I1，③断开S2，移动滑动变阻器滑片，读出电压表的示数U2和电流表的示数I2；在②中，此时待测电阻短路，电流表测通过定值电阻的电流，电压表测电流表和定值电阻两端的总电压；移动滑动变阻器滑片，由欧姆定律可得，定值电阻和电流表的总电阻R0A＝；在③中，电流表测通过待测电阻和定值电阻串联后的电流，电压表测待测电阻和定值电阻及电流表的总电压，由欧姆定律可得，待测电阻和定值电阻及电流表的串联的总电阻：Rx0A＝，定值电阻和电流表内阻不变，由Rx＝Rx0A＝R0A得，待测电阻Rx＝－。
五、19.解：(1)电流表A1测通过R1的电流，I1＝＝＝0.2 A。
(2)通过R2的电流I2＝I－I1＝0.3 A－0.2 A＝0.1 A，R2＝＝＝60 Ω。
20．解：(1)空载时，踏板的重力：G＝mg＝5 kg×10 N/kg＝50 N，由压敏电阻阻值与所受压力F之间的关系式得出此时对应压敏电阻的阻值：R＝250－0.2F＝(250－0.2×50)Ω＝240 Ω，压敏电阻两端的电压：UR＝U－U0＝9 V－1 V＝8 V，由于串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流：I1＝＝＝ A，R0的阻值：R0＝＝＝30 Ω。
(2)电子秤称的物体质量最大时，对应电压表示数的最大值，此时定值电阻两端的电压为3 V，此时电路中的电流：I2＝＝＝0.1 A，压敏电阻两端的电压：UR′＝U－U0′＝9 V－3 V＝6 V，压敏电阻的阻值：R′＝＝＝60 Ω，由压敏电阻阻值与所受压力F之间的关系式得出此时的压力：F′＝N＝N＝950 N，G总＝F′＝950 N，mN＝＝＝＝90 kg，所以该电子秤的量程为0～90 kg。
(3)增大电压表量程或减小电源电压。
