电动势

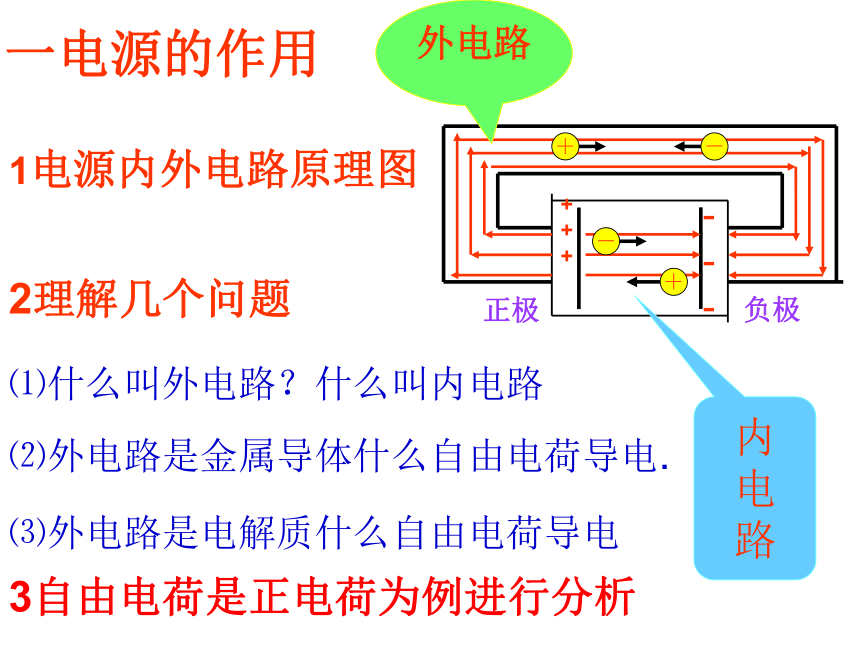

课件18张PPT。第二章 恒定电流2.2 电动势一电源的作用2理解几个问题⑴什么叫外电路？什么叫内电路⑵外电路是金属导体什么自由电荷导电.⑶外电路是电解质什么自由电荷导电1电源内外电路原理图外电路内
电

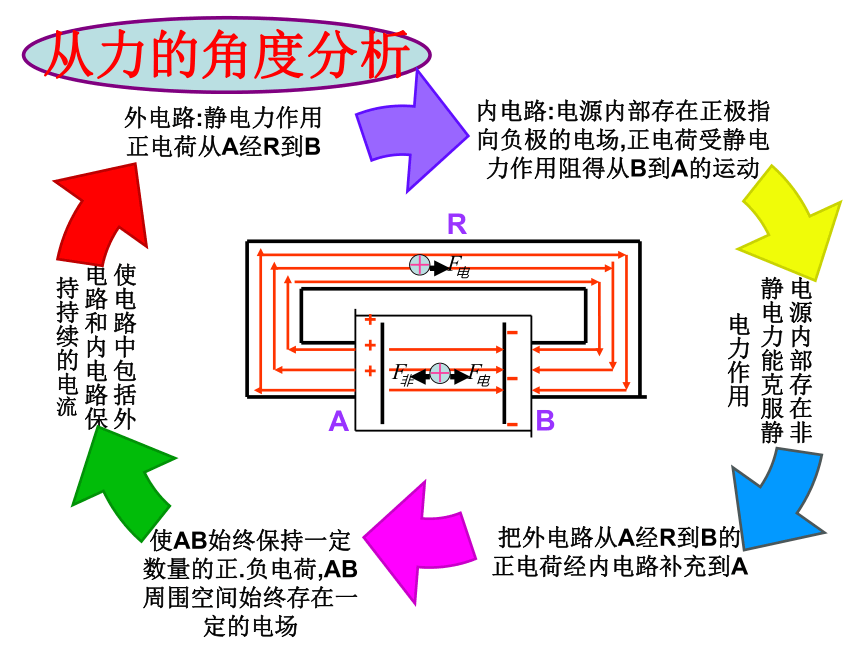

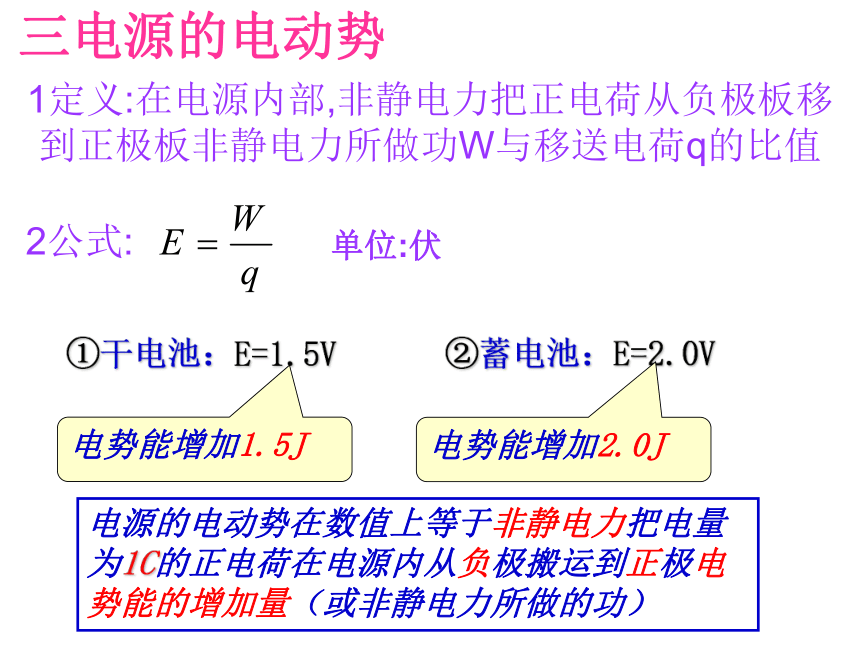

路正极负极3自由电荷是正电荷为例进行分析外电路:静电力作用正电荷从A经R到B内电路:电源内部存在正极指向负极的电场,正电荷受静电力作用阻得从B到A的运动电源内部存在非静电力能克服静电力作用 把外电路从A经R到B的正电荷经内电路补充到A使AB始终保持一定数量的正.负电荷,AB周围空间始终存在一定的电场使电路中包括外电路和内电路保持持续的电流从力的角度分析R外电路:静电力对正电荷做正功,正电荷从A经R到B电势能减少内电路:非静电力作用把正电荷从B搬回A对正电荷做正功电源内部使正电荷的电势能增加,其他能减少,其他能转化电势能电池中:化学能转化电势能,发电机:机械能转化电势能从能的角度分析引入电源的概念二电源1定义:电源是通过非静电力做功把其他 形式的能转化为电势能的装置2问题:怎样描述电源内部非静电力搬运电荷把其他能转化为电势能的本领呢思维方式--类比的科学方法同质量的水不同M提升的高度不同引入电动势的概念三电源的电动势1定义:在电源内部,非静电力把正电荷从负极板移到正极板非静电力所做功W与移送电荷q的比值电源的电动势在数值上等于非静电力把电量为1C的正电荷在电源内从负极搬运到正极电势能的增加量（或非静电力所做的功）3物理意义：描述电源把其他形式的能

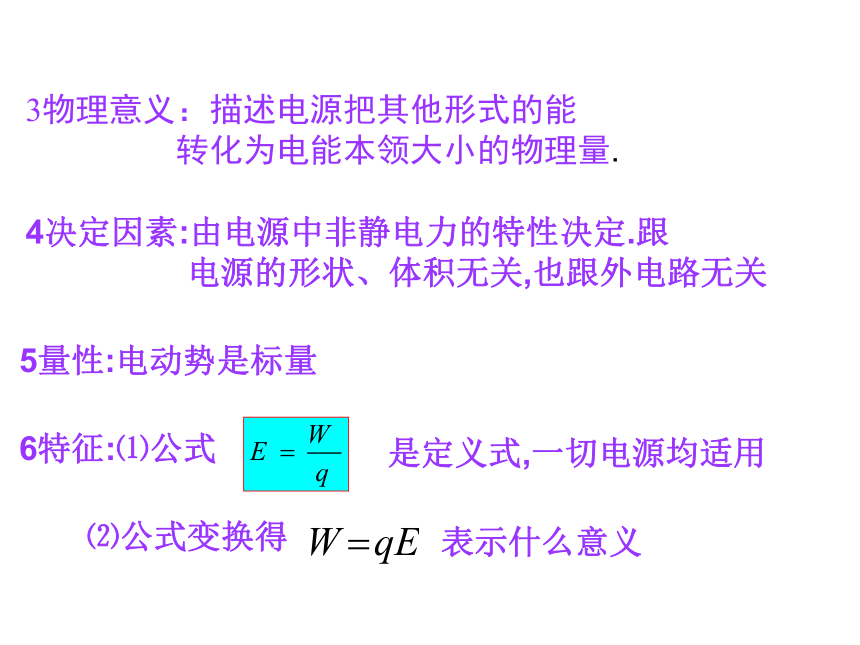

转化为电能本领大小的物理量.5量性:电动势是标量1下列关于电源的说法中正确的是 （ ）
A．电源能够对外提供持续电势差
B．电源能够把其它形式的能转化为电能
C．电源通过电场力做功把其它形式的能转化为电能
D．电源通过非静电力做功把其它形式的能转化为电能ABDAC课堂练习3、电池的容量:电池放电时能输出的总电荷量
单位：安·时(A·h) 毫安·时(mA·h)1、电源的电动势问题；手机待机时间长短和哪个参数有关?四电源的重要参数2、电源的内阻:电源内部导体的电阻.锂离子
电池禁止投
入火中标称电
压3.6V容量：
950mA.h待机时间是指电池在手机待机状态下的连续使用时间。也可以解释为手机完全充满电量，在不通话、不关机的待机状态下，电池靠自身消耗一直到出现低电量警告之间所能维持的时间。待机时消耗的电流比较小，与网络几乎无关，根据机型不同，消耗电流几毫安到几十毫安不等。
待机时间取决于电池的容量及手机消耗电流的大小。其待机时间的算法为：手机电池容量/待机时的工作电流=待机时间。 一电源的概念：电源是通过非静电力做功,
把其他形式能转化为电能的装置.2定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值.二电动势1物理意义：描述电源把其他形式的能
转化为电能本领大小的物理量.三电源的重要参数 1、电动势 2、内阻 3、容量5量性 ？4决定因素？6特征讨论：电动势E与电压U的区别?1、两个公式中W分别表示什么力做功?2、能量是如何转化的?中，W表示电源内部非静电力做的功
中，W表示电源外部电场力做的功其它形式能转化为电势能
E反映电源的特性电势能转化为其它形式能
U反映电场的特性 干电池
1.5V
1.5V
微型电池
250V
3V 蓄电池
200V
6V生活中的电池 ＋＋＋
