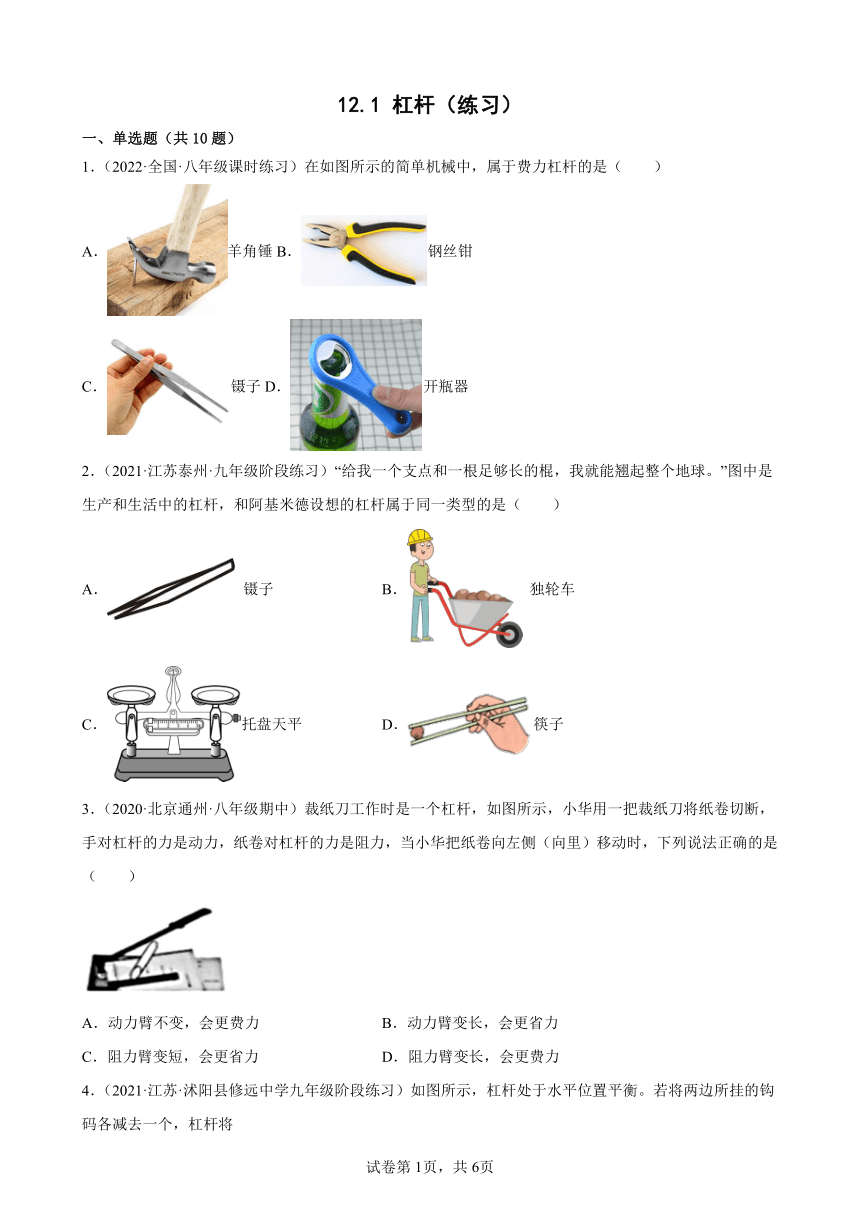

12.1 杠杆(练习)
一、单选题(共10题)
1.(2022·全国·八年级课时练习)在如图所示的简单机械中,属于费力杠杆的是( )
A.羊角锤B.钢丝钳
C.镊子D.开瓶器
2.(2021·江苏泰州·九年级阶段练习)“给我一个支点和一根足够长的棍,我就能翘起整个地球。”图中是生产和生活中的杠杆,和阿基米德设想的杠杆属于同一类型的是( )
A. 镊子 B. 独轮车
C.托盘天平 D.筷子
3.(2020·北京通州·八年级期中)裁纸刀工作时是一个杠杆,如图所示,小华用一把裁纸刀将纸卷切断,手对杠杆的力是动力,纸卷对杠杆的力是阻力,当小华把纸卷向左侧(向里)移动时,下列说法正确的是( )
A.动力臂不变,会更费力 B.动力臂变长,会更省力
C.阻力臂变短,会更省力 D.阻力臂变长,会更费力

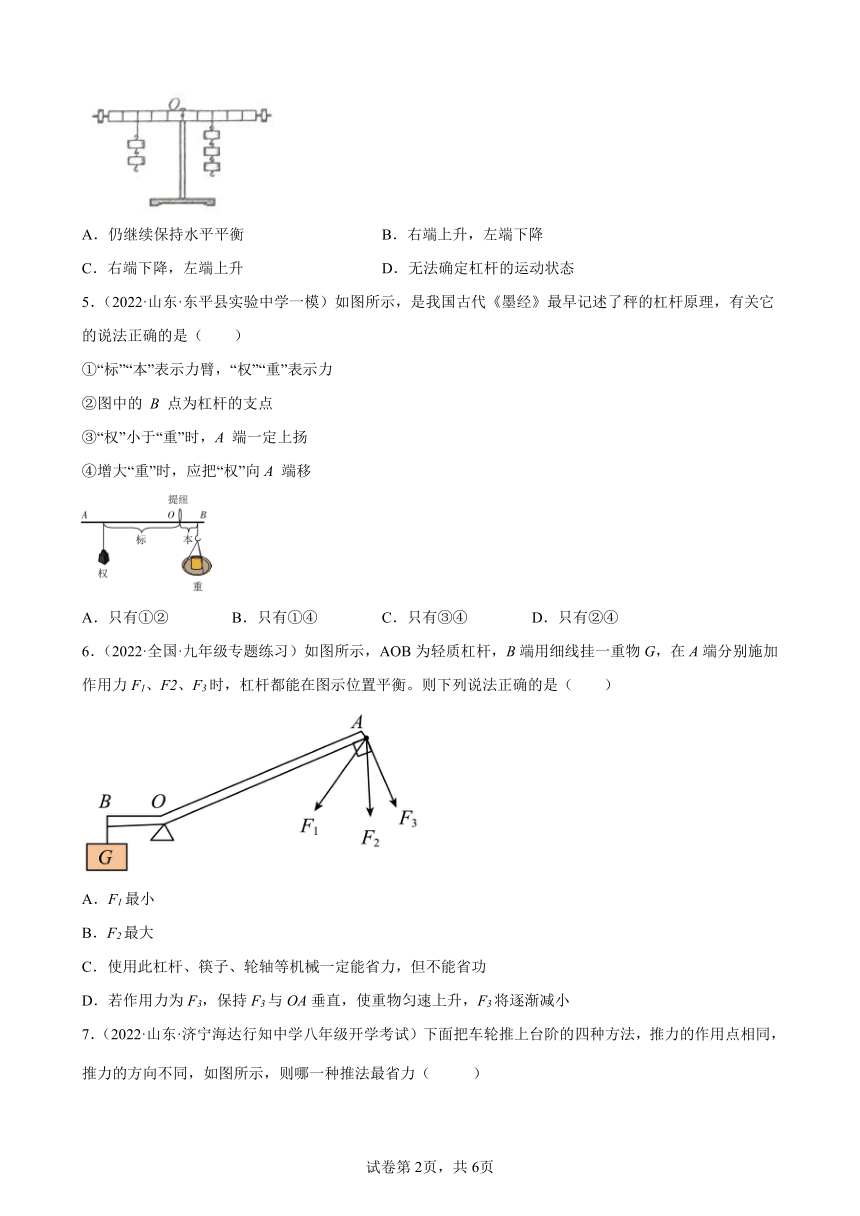

4.(2021·江苏·沭阳县修远中学九年级阶段练习)如图所示,杠杆处于水平位置平衡。若将两边所挂的钩码各减去一个,杠杆将
A.仍继续保持水平平衡 B.右端上升,左端下降
C.右端下降,左端上升 D.无法确定杠杆的运动状态
5.(2022·山东·东平县实验中学一模)如图所示,是我国古代《墨经》最早记述了秤的杠杆原理,有关它的说法正确的是( )
①“标”“本”表示力臂,“权”“重”表示力
②图中的 B 点为杠杆的支点
③“权”小于“重”时,A 端一定上扬
④增大“重”时,应把“权”向A 端移
A.只有①② B.只有①④ C.只有③④ D.只有②④
6.(2022·全国·九年级专题练习)如图所示,AOB为轻质杠杆,B端用细线挂一重物G,在A端分别施加作用力F1、F2、F3时,杠杆都能在图示位置平衡。则下列说法正确的是( )
A.F1最小
B.F2最大
C.使用此杠杆、筷子、轮轴等机械一定能省力,但不能省功
D.若作用力为F3,保持F3与OA垂直,使重物匀速上升,F3将逐渐减小

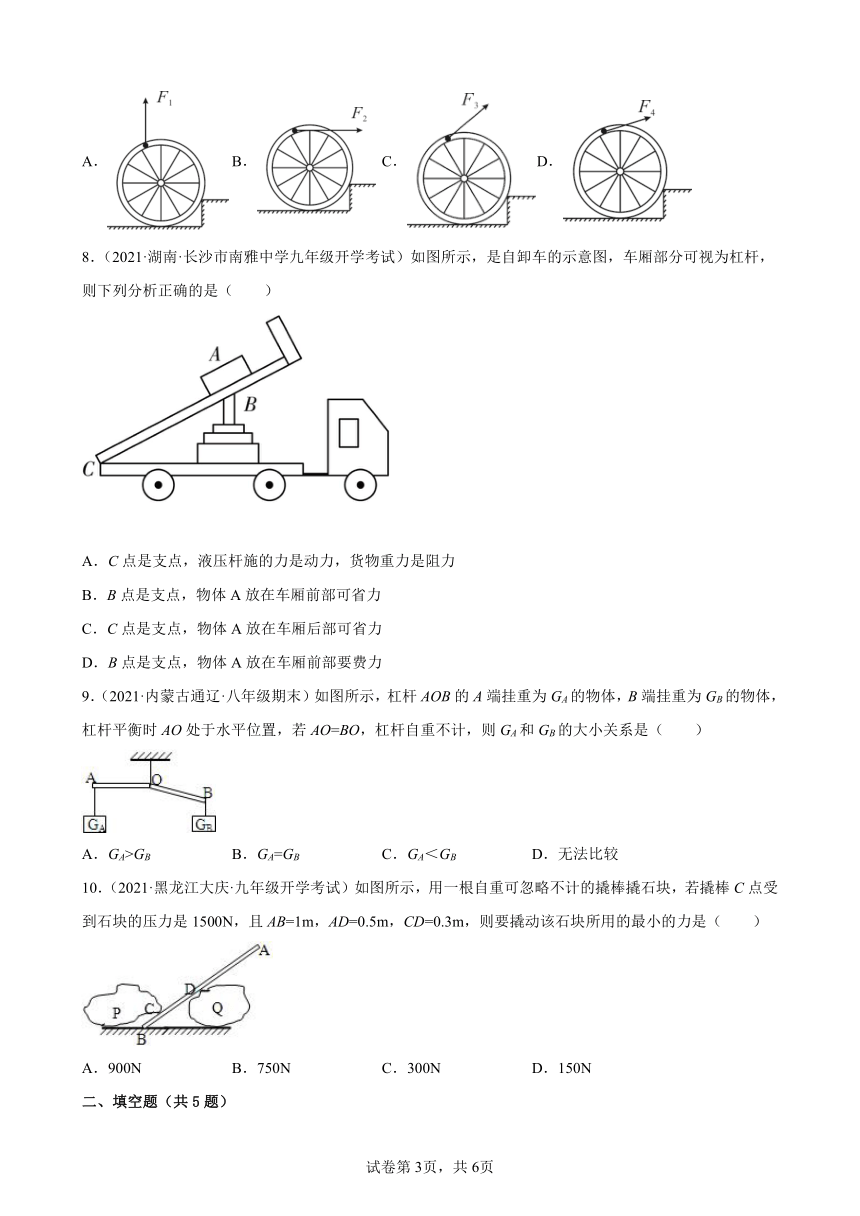

7.(2022·山东·济宁海达行知中学八年级开学考试)下面把车轮推上台阶的四种方法,推力的作用点相同,推力的方向不同,如图所示,则哪一种推法最省力( )
A. B. C. D.
8.(2021·湖南·长沙市南雅中学九年级开学考试)如图所示,是自卸车的示意图,车厢部分可视为杠杆,则下列分析正确的是( )
A.C点是支点,液压杆施的力是动力,货物重力是阻力
B.B点是支点,物体A放在车厢前部可省力
C.C点是支点,物体A放在车厢后部可省力
D.B点是支点,物体A放在车厢前部要费力
9.(2021·内蒙古通辽·八年级期末)如图所示,杠杆AOB的A端挂重为GA的物体,B端挂重为GB的物体,杠杆平衡时AO处于水平位置,若AO=BO,杠杆自重不计,则GA和GB的大小关系是( )
A.GA>GB B.GA=GB C.GA<GB D.无法比较
10.(2021·黑龙江大庆·九年级开学考试)如图所示,用一根自重可忽略不计的撬棒撬石块,若撬棒C点受到石块的压力是1500N,且AB=1m,AD=0.5m,CD=0.3m,则要撬动该石块所用的最小的力是( )
A.900N B.750N C.300N D.150N
二、填空题(共5题)
11.(2022·江苏泰州·九年级期末)“文明城市”的创建让泰兴更美更洁净,如图所示,园林工人使用的剪刀可以省 _____,环卫工人使用的扫帚可以省 _____。
12.(2021·广西河池·八年级期末)如图所示,OA=AB=10cm,重物G=20N,要使轻质杠杆平衡,FB=_____N,此杠杆属于 _____杠杆(选填“省力”、“费力”或“等臂”)。
13.(2019·黑龙江大庆·八年级期末)如图匀质杠杆可绕着O点转动,作用在杠杆一端且始终与杠杆垂直的力F,将杠杆缓慢地由与水平方向夹角为的位置拉至水平位置,在这个过程中力F的大小将___________(选填“增大”“不变”或“减小”)。
14.(2022·江苏·扬州市江都区第三中学九年级阶段练习)如图所示,质量分布均匀的相同的两块砖平放在水平地面上,现分别用始终竖直向上的力F1和F2分别作用在ab和cd的中点,使它们缓慢的竖直起来,且砖不在地面上滑动,当砖的边ab、cd刚离开地面时F1________F2(选填“>”、“<”或“=”)。当两块砖抬高至竖直位置时,F1、F2做功的大小分别为W1、W2,则W1________W2(选填“>”、“<”或“=”)。
15.(2022·重庆·模拟预测)杠杆是我们生活中一种常见的简单机械,如图所示,轻质杠杆OA可绕O点无摩擦转动,A点悬挂一个重为20N的物体,B点施加一个竖直向上的拉力F,使杠杆在水平位置平衡,且OB∶AB=2∶1。则F=______N,此杠杆是______杠杆。
三、作图题(共2题)
16.(2022·江苏淮安·九年级期末)画出图中作用在指甲钳A点的力F的力臂l。
17.(2022·江苏·江阴市云亭中学九年级阶段练习)如图所示,画出使杠杆AB在图示位置静止时所用最小力F的作用点、方向和力臂l1。
四、实验题(共2题)
18.(2022·江西·高安市吴有训实验学校一模)如图甲、乙所示,小星利用铁架台、带有刻度的杠杆、细线、弹簧测力计、若干钩码(每个钩码重均为0.5N)等实验器材,来探究杠杆的平衡条件。
(1)实验前,小星观察到杠杆如图甲所示,为了使杠杆在水平位置平衡,应将杠杆右侧的平衡螺母向______(选填“左”或“右”)调节。
(2)使杠杆在水平位置平衡的目的是便于测量______。
(3)如图乙所示,小星用弹簧测力计替代钩码,在B点竖直向下拉,然后将弹簧测力计逐渐向右倾斜,要使杠杆仍然在水平位置平衡,则弹簧测力计的示数将逐渐______(选填“变大”或“变小”)。
(4)在实验中,改变力和力臂的大小得到多组数据的目的是______(填序号)。
A.使测量数据更准确
B.多次测量取平均值减小误差
C.避免偶然性,使实验结论具有普遍性
五、综合题(共1题)
19.(2020·江苏常州·中考真题)为避免同学们用手按压宿舍楼大门的开门按钮造成交叉传染,小明用轻质木杆自制了“脚踏式杠杆”,借助杠杆按动按钮,如图所示,已知OB=60cm、AB=80cm、OC=15cm,当小明在C点用脚给杠杆施加20N的压力F1时,按钮触发、大门打开,
(1)请在图中作出动力F1的示意图。
(2)该杠杆属于哪种类型?(直接回答)
(3)求此时按钮对杠杆施加的水平阻力F2,有多大?
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.C
2.B
3.C
4.C
5.B
6.D
7.C
8.C
9.C
10.C
11. 力 距离
12. 10 省力
13.增大
14. = >
15. 30 费力
16.17.
18. 左 力臂大小 变大 C
19.(1) ;(2)费力杠杆;(3)3.75N答案第1页,共2页
答案第1页,共2页
