人教版九年级全一册15.4电流的测量 同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题

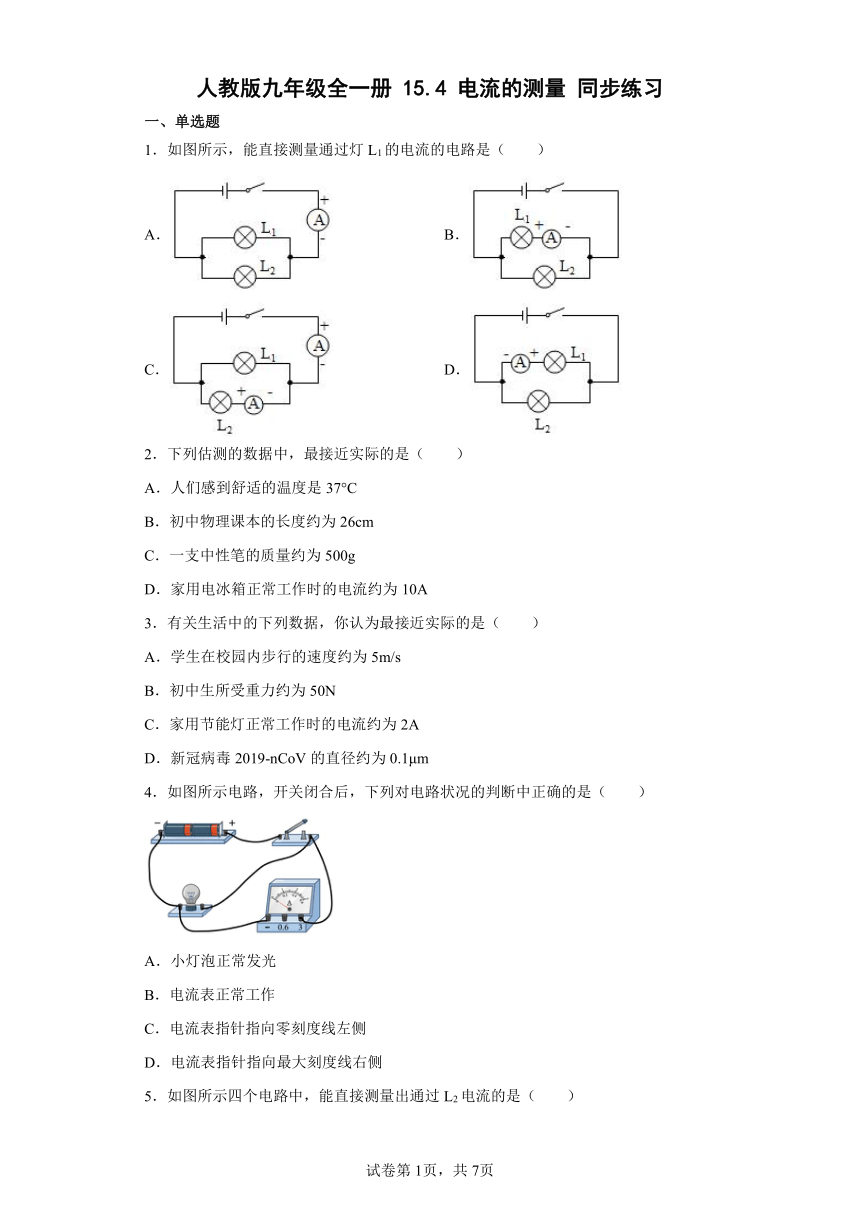

1．如图所示，能直接测量通过灯L1的电流的电路是（　　）
A． B．
C． D．
2．下列估测的数据中，最接近实际的是（　　）
A．人们感到舒适的温度是37°C
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A
3．有关生活中的下列数据，你认为最接近实际的是（　　）
A．学生在校园内步行的速度约为5m/s
B．初中生所受重力约为50N
C．家用节能灯正常工作时的电流约为2A
D．新冠病毒2019-nCoV的直径约为0.1μm
4．如图所示电路，开关闭合后，下列对电路状况的判断中正确的是（　　）
A．小灯泡正常发光
B．电流表正常工作
C．电流表指针指向零刻度线左侧
D．电流表指针指向最大刻度线右侧
5．如图所示四个电路中，能直接测量出通过L2电流的是（　　）
A． B．
C． D．

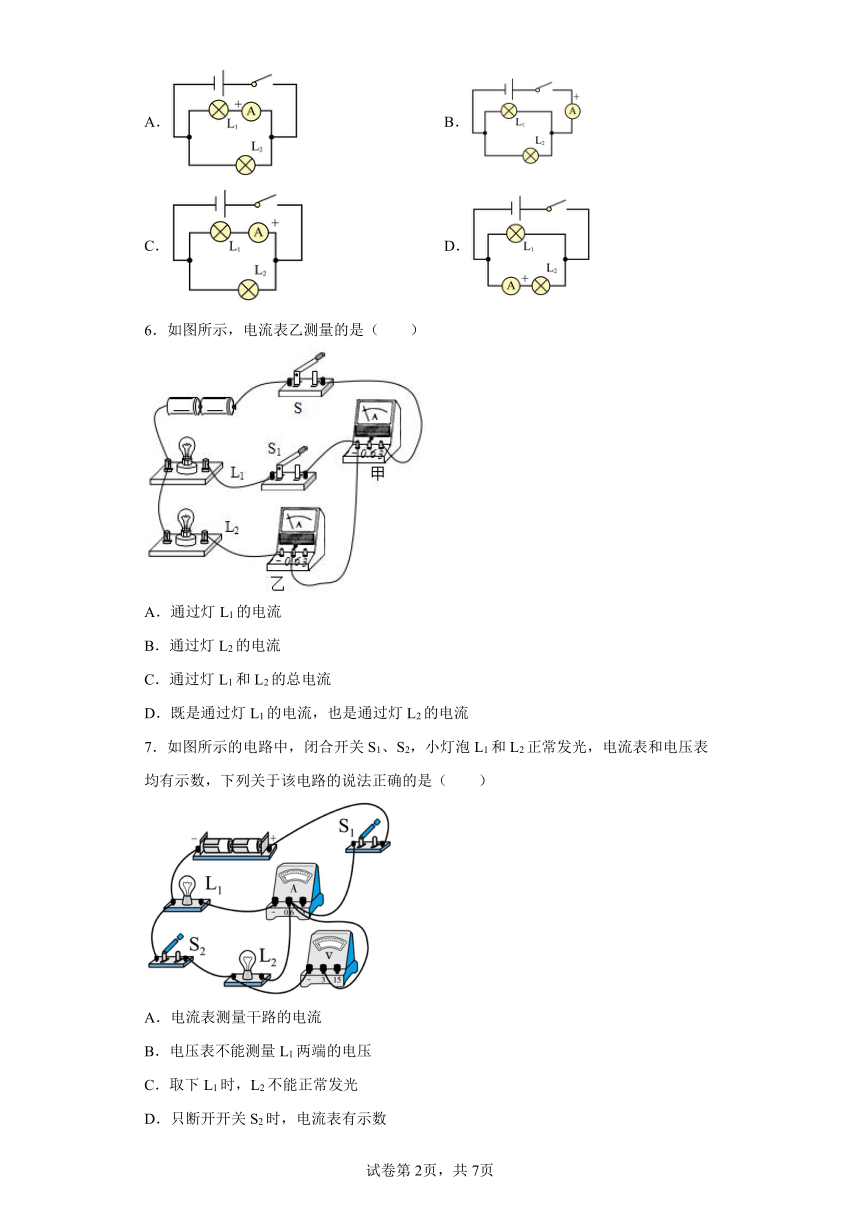

6．如图所示，电流表乙测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
7．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）
A．电流表测量干路的电流
B．电压表不能测量L1两端的电压
C．取下L1时，L2不能正常发光
D．只断开开关S2时，电流表有示数

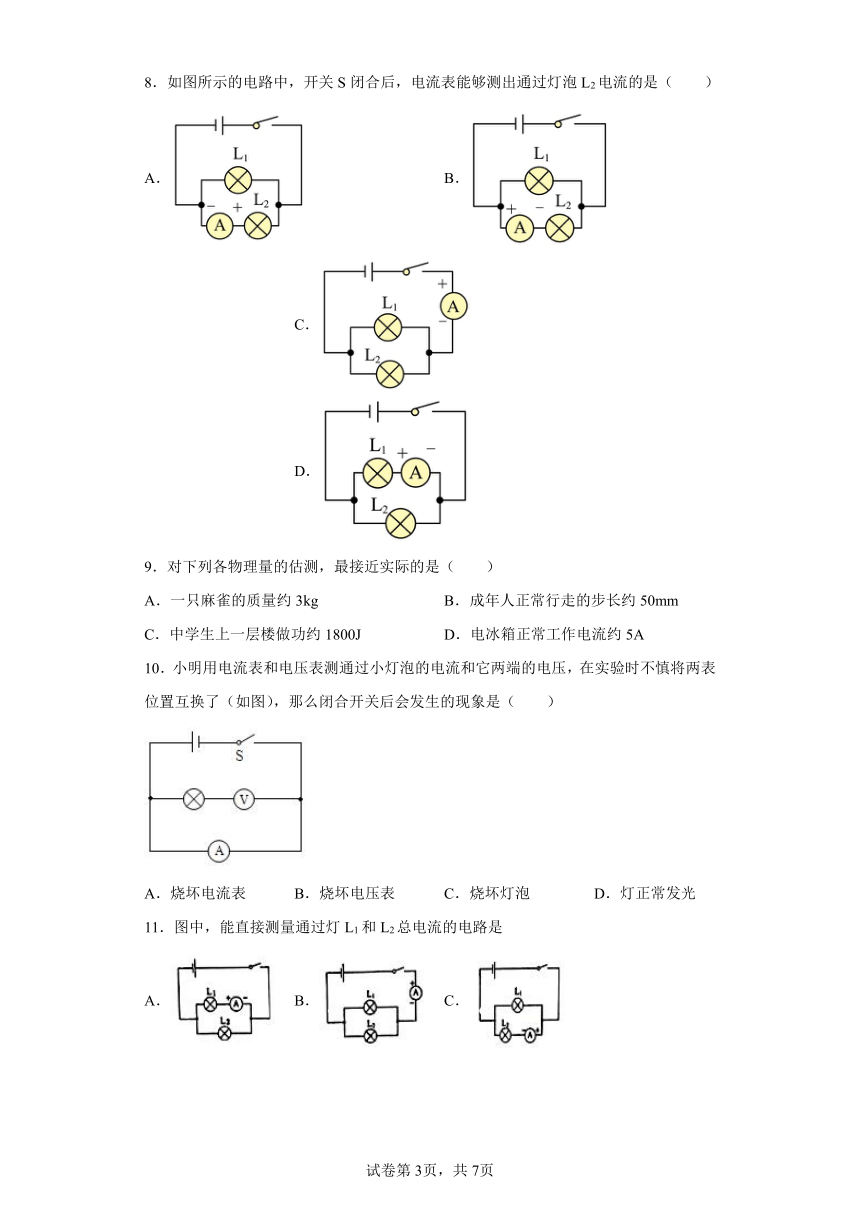

8．如图所示的电路中，开关S闭合后，电流表能够测出通过灯泡L2电流的是（　　）
A． B． C． D．
9．对下列各物理量的估测，最接近实际的是（　　）
A．一只麻雀的质量约3kg B．成年人正常行走的步长约50mm
C．中学生上一层楼做功约1800J D．电冰箱正常工作电流约5A
10．小明用电流表和电压表测通过小灯泡的电流和它两端的电压，在实验时不慎将两表位置互换了（如图），那么闭合开关后会发生的现象是（　　）
A．烧坏电流表 B．烧坏电压表 C．烧坏灯泡 D．灯正常发光
11．图中，能直接测量通过灯L1和L2总电流的电路是
A． B． C． D．

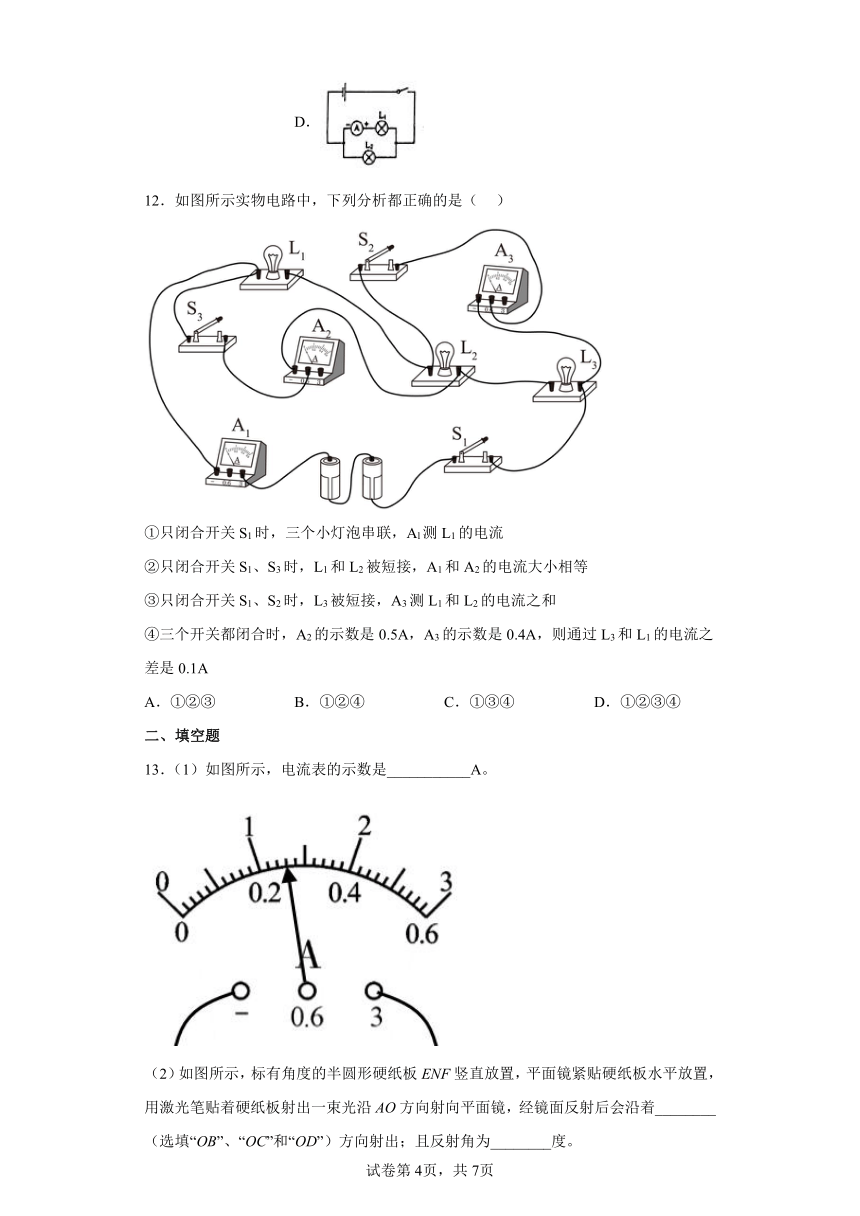

12．如图所示实物电路中，下列分析都正确的是（ ）
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流
②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等
③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和
④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A
A．①②③ B．①②④ C．①③④ D．①②③④
二、填空题
13．（1）如图所示，电流表的示数是___________A。
（2）如图所示，标有角度的半圆形硬纸板ENF竖直放置，平面镜紧贴硬纸板水平放置，用激光笔贴着硬纸板射出一束光沿AO方向射向平面镜，经镜面反射后会沿着________（选填“OB”、“OC”和“OD”）方向射出；且反射角为________度。

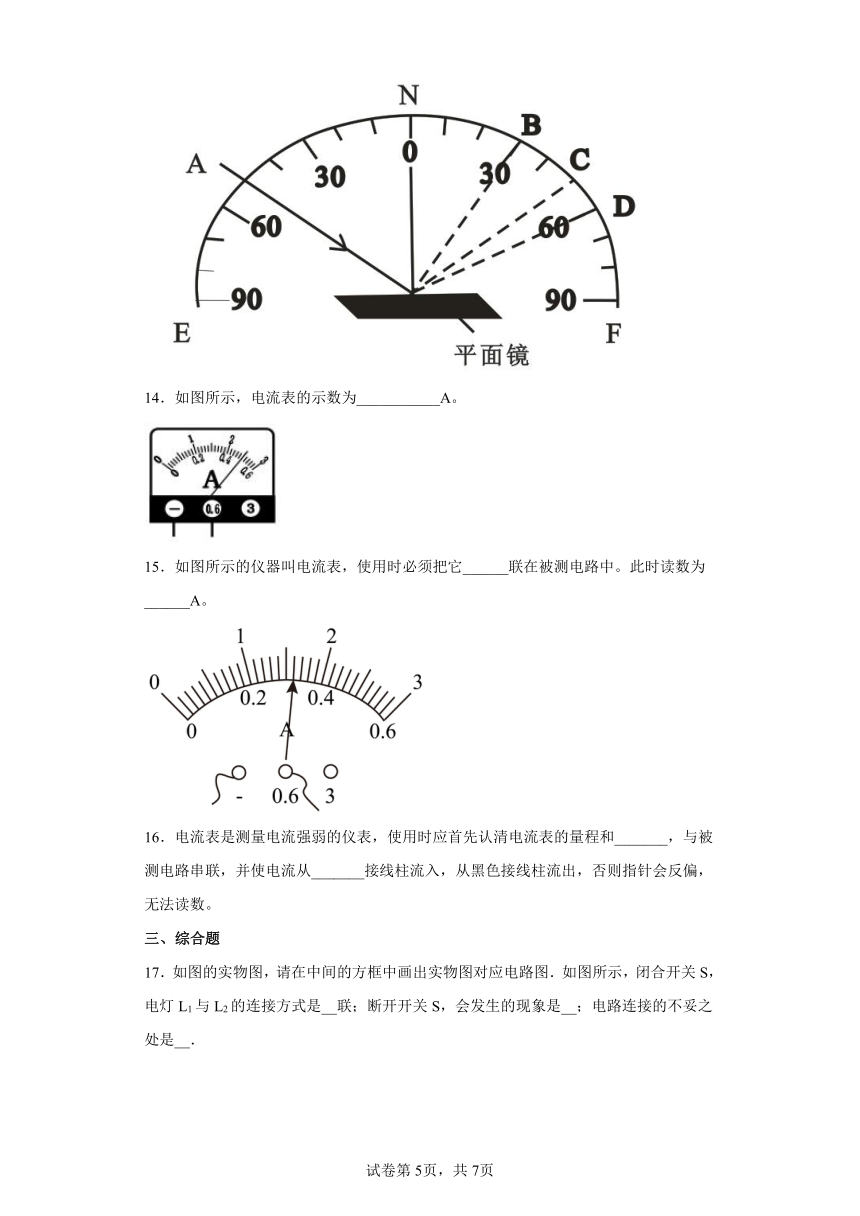

14．如图所示，电流表的示数为___________A。
15．如图所示的仪器叫电流表，使用时必须把它______联在被测电路中。此时读数为______A。
16．电流表是测量电流强弱的仪表，使用时应首先认清电流表的量程和_______，与被测电路串联，并使电流从_______接线柱流入，从黑色接线柱流出，否则指针会反偏，无法读数。
三、综合题
17．如图的实物图，请在中间的方框中画出实物图对应电路图．如图所示，闭合开关S，电灯L1与L2的连接方式是__联；断开开关S，会发生的现象是__；电路连接的不妥之处是__．
18．两个小灯泡并联，已知通过L1所在支路电流为0.5A，通过干路电流为1.2A，要求：
（1）画出电路图．______
（2）求通过L2所在支路的电流．（画出等效电路图）_______
19．(1)如图所示是课本上的演示实验：甲图说明 ______ 可以改变物体的内能，乙图中水蒸气将塞子冲出去的过程中，能量转化是 ______ 。
小乐同学练习使用电流表测电流，他在连接电路前，观察电流表出现如图丙所示的现象，这时他应该 ______ ；他连好电路在测量电流时观察到电流表又出现如图丙所示的现象，则他出现的错误是 ______ 。
(2)如图丁所示，有两个验电器A和B，其中A带负电，金属箔张开一定角度；B不带电。现用带绝缘手柄的金属棒将AB连接起来，在连接的瞬间A验电器的金属箔张角 ______ （选填“变大”、“变小”或“不变”）；B验电器 ______ （选填“带正电”、“带负电”或“不带电”）；金属棒中的电流方向是 ______ （选填“从A到B”或“从B到A”）。
20．开关控制_______，电流表A1 测____的电流，电流表A2 测______的电流．再画出电路图________．
21．趋肤效应
当导体中有交流电通过时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大（电流密度大小等于通过导体单位面积的电流大小），导体内部的电流较小，结果使导体的电阻增加，使它的损耗功率也增加，这一现象称为趋肤效应。且交流电频率越高，这种现象越明显，当交流电频率达到一定程度时，导体中央的电流几乎为零；而导体中通过直流电时没有这种现象。
(1)电流密度的定义方法和下列选项中_____________物理量的定义方法不同；
A．功 B．功率 C．热值 D．比热容
(2)趋肤效应使得导体的电阻随着交流电的频率增加而增大，相当于改变了导体的__________（横截面积/长度）；
(3)如图甲所示装置，两支在底部中央打有小孔的圆形铁筒；两根与筒高度相同，横截面较小的铁质圆杆，可固定在铁筒内底部：固定支架用于固定铁筒及铁杆；两个插头连接电源；两个完全相同的小灯泡连接方式如图乙所示；
a．固定支架两个插头应选用___________材料制作；（选填“导体”或“绝缘体”）
b．当插头接交流电源时，两个灯泡的亮度关系是：________。（选填“一样亮”、“A比B亮”或“B比A亮”）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．图中电流表测干路总电流，故A不符合题意；
B．图中电流表与L1串联，但正负接线柱错误，故B不符合题意；
C．图中一个电流表测量干路电流，另一电流表测量L2支路电流，不能直接测量通过L1的电流，故C不符合题意；
D．图中两灯并联，电流表测L1支路电流，故D符合题意。
故选D。
2．B
【详解】
A．人感到舒适的温度范围约为19~24°C，不是37°C，故A不符合题意；
B．初中物理课本的长度大约为26cm，宽度约为18cm，故B符合题意；
C．一支中性笔的质量约为10~20g左右，故C不符合题意；
D．家用电冰箱正常工作时的电流约为1A左右，故D不符合题意。
故选B。
3．D
【详解】
A．学生在校园内步行的速度约为1m/s，故A不符合题意；
B．初中生所受重力约为500N，故B不符合题意；
C．家用节能灯正常工作时的电流约为0.2A，故C不符合题意；
D．新冠病毒2019-nCoV的直径约为10-7m，即0.1μm，故D符合题意。
故选D。
4．D
【详解】
A．由电路图可知，当开关闭合后，把电流表直接连到电源的两极，灯泡被短路，灯泡不发光，故A错误；
BCD．电流表直接接在电源两端（电流从电流表正接线柱流入），会造成电源短路，电路中的电流过大，电流表指针指向最大刻度线右侧（电流表可能损坏），故BC错误，D正确。
故选D。
5．D
【详解】
A．图A中，两灯并联在电路中，电流表与L1串联，且正负极接反了，不能测量出通过L2的电流，故A不符合题意；
B．图B中，两灯并联在电路中，电流表测干路电流，故B不符合题意；
C．图C中，两灯并联在电路中，电流表测L1的电流，故C不符合题意；
D．图D中，两灯并联在电路中，电流表测L2的电流，故D符合题意。
故选D。
6．B
【详解】
由图可知，两灯并联，电流表甲在干路中，测通过干路的电流，电流表乙与灯L2串联在支路中，电流表乙测量通过灯L2的电流。故ACD不符合题意，B符合题意。
故选B。
7．D
【详解】
A．如图所示，电流从电源正极出发，经过开关S1后，分两路，一路经过电流表的电流经L1回到负极，另一路直接经L2、开关S2回到负极，所以电流表只测量L1的电流，故A错误；
B．由于两灯是并联的，根据并联电路电压的规律，电源电压与各支路两端电压相同，所以电压表可以测L1、L2及电源电压，故B错误；
C．根据并联电路的特点，两灯并联，取下L1，L2的发光情况不受影响，故C错误；
D．由于电流表测量L1的电流，当只断开S2时，L1仍能发光，有电流通过电流表，所以电流表有示数，故D正确。
故选D。
8．A
【详解】
电流表能够测出通过灯泡L2电流的，则电流表与灯泡L2串联；电流表的使用时应符合“正进负出”的原则。
A．电流表与灯泡L2串联且电流表的使用符合“正进负出”，故A符合题意；
B．电流表与L2串联，但正负接线柱接反了，故B不符合题意；
C．电流表在干路上，测量干路电流，故C不符合题意；
D．电流表与L1串联，且正负接线柱接反了，故D不符合题意。
故选A。
9．C
【详解】
A．一只麻雀的质量约为50g，即0.05kg，故A不符合题意；
B．成年人正常行走的步长约70cm，故B不符合题意；
C．中学生的重力约500N，一层楼的高度约3.5m，则上一层楼做功为
接近1800J，故C符合题意；
D．电冰箱正常工作电流约0.5A，故D不符合题意。
故选C。
10．A
【详解】
将图中两表的位置互换，即电压表与灯泡串联后再与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，则电路发生电源短路，电流过大将电流表烧坏；而电压表和灯泡都被电流表短路，没有电流通过，所以电压表和灯泡都不会被烧坏，故A符合题意，BCD不符合题意。
故选A。
11．B
【详解】
A．灯L1、L2并联，电流表与L1串联，测量L1的电流，且电流从“-”接线柱入，从“+”接线柱出，接线柱接反，故A不符合题意；
B．灯L1、L2并联，电流表测干路电流，即测L1和L2的电流，故B符合题意；
C．灯L1、L2并联，电流表与L2串联，故C不符合题意；
D．灯L1、L2并联，电流表与L1串联，测量L1的电流，故D不符合题意．
【点睛】
L1和L2并联，用电流表测量灯泡L1和L2的总电流，根据电流表的正确使用方法，应将电流表接在干路上；并且让电流从“+”接线柱流入，从“-”接线柱流出．
12．B
【详解】
题中实物图对应电路图如下所示：
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流，也即电路中电流，故①正确；
②只闭合开关S1、S3时，L1和L2被短接，A1和A2都串联在电路中，通过它们的电流大小相等，故②正确；
③只闭合开关S1、S2时，L2和L3被短接，A3测L1的电流，故③错误；
④三个开关都闭合时，三个灯并联，A2测通过L2、L3的总电流，A3测通过L1、L2的总电流，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A，故④正确。
故选B。
13． 1.3 OC 50
【详解】
(1)[1]如图，电流表选择的是，故它的示数为1.3A。
(2)[2][3]光反射时，反射角等于入射角，反射光线和入射光线关于法线对称，所以反射光线将沿OC方向射出；由图知，入射角为50度，所以反射角也为50度。
14．0.5
【详解】
如图所示是电流表，选择的量程是0~0.6A，分度值为0.02A，故其读数为0.5A。
15． 串 0.32
【详解】
[1][2]电流表要串联在电路中，电流表连接0.6A的接线柱，对应分度值是0.02A，指针指在第16格，读数为
16×0.02A＝0.32A
16． 分度值 红色（正）
【详解】
[1]电流表在使用前，便以读数应首先认清电流表的量程和分度值。
[2]电流表的电阻很小，使用时通常把它当成导线，故与被测电路串联，并使电流从正（红色）接线柱流入，从负（黑色）接线柱流出，否则指针会反偏，损坏电流表，无法读数。
17． 并 只有L2发光 开关不能对L2进行控制．
【详解】
两只灯泡并联,电流表测量灯泡L1电流，开关控制整个电路，如图：
分析电路可以看出,灯泡L2直接并联在电源两端,所以开关S对L2不起控制作用；
灯泡L1与开关S串联后并联在电源两端,所以开关断开时L1不亮；两只灯泡并联．
点睛：由实物图可知，从电源开始经开关后分支，一支经电流表、灯泡L1后回到负极；另一支经灯泡L2回到负极；即此时灯泡L1和电流表、L2并联．串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器．
18． 见解析 0.7A
【详解】
解：（1）由题意可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示：
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过L2所在支路的电流：
I2=I﹣I1=1.2A﹣0.5A=0.7A．
答：（1）如上图所示；（2）通过L2所在支路的电流为0.7A．
19． 做功 内能转化为机械能 电流表调零 电流表正负接线柱接反了 变小 带负电 从B到A
【详解】
(1)[1]甲图中，迅速向下压活塞，硝化棉燃烧，该过程中机械能转化为内能，说明做功可以改变物体的内能。
[2]乙图中，塞子冲出去是因为水蒸气对塞子做功把内能转化为机械能。
[3]他在连接电路前，电流表指针指在零刻度线的左侧，说明没有调零，所以应该调零。
[4]他连好电路在测量电流时，电流表指针指在零刻度线的左侧，说明电流表的正负接线柱接反了。
(2)[5]金属棒是导体，当把AB连接起来时，电荷会发生转移使A验电器的电荷减少，所以A验电器金属箔的张角变小。
[6]用带绝缘手柄的金属棒将AB连接起来时，A验电器的负电荷会转移动B验电器上，使B验电器也带负电。
[7]电流方向和负电荷定向移动方向相反，因为负电荷从A验电器转移到B验电器，所以电流从B到A。
20． L1L2 L1 L1L2
电流表和用电器串联，测量通过用电器的电流，由实物电路中电流的流向，判断开关、电流表的位置及控制对象，并据此画出电路图．
【详解】
由图可知，L1、L2并联，开关位于干路，开关同时控制L1、L2，电流表A1位于L1支路，测L1的电流，A2位于干路，测干路中的电流，画出对应的电路图，如图所示：
故答案为L1L2；L1；L1L2；如上图所示．
【点睛】
本题考查实物图画电路图，要注意各元件的连接次序，同时注意电流表、电压表的使用规则．
21． A 横截面积 绝缘体 B比A亮
【详解】
(1)[1]电流密度大小等于通过导体单位面积的电流大小；功率是指物体在单位时间内所做的功的多少；热值表示单位质量（或体积）的燃料完全燃烧时所放出的热量；一定质量的物质在温度升高时，所吸收的热量与该物质的质量和升高的温度乘积之比称作这种物质的比热容；功的大小等于力与物体在力的方向上通过的距离的乘积，定义方法不同，故A符合题意。
(2)[2]趋肤效应使得导体的电阻随着交流电的频率增加而增大，而电流密度大小等于通过导体单位面积的电流大小，故相当于改变了导体的横截面积。
(3)[3][4]固定支架连接两个插头，应选用绝缘体材料制作；当插头接交流电源时，由趋肤效应导体内部的电流较小、导体的电阻增加可知，B灯泡比A灯泡亮。
