人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是 （　　）
A．由图可以看出，连接前A带负电荷，B带正电荷
B．由图只能看出，连接前A、B都带电，不能判断带哪种电荷
C．接通时，A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．接通时，金属棒中电流方向是从A流向B，A金属箔的张角减小
2．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（　　）
A． B． C． D．

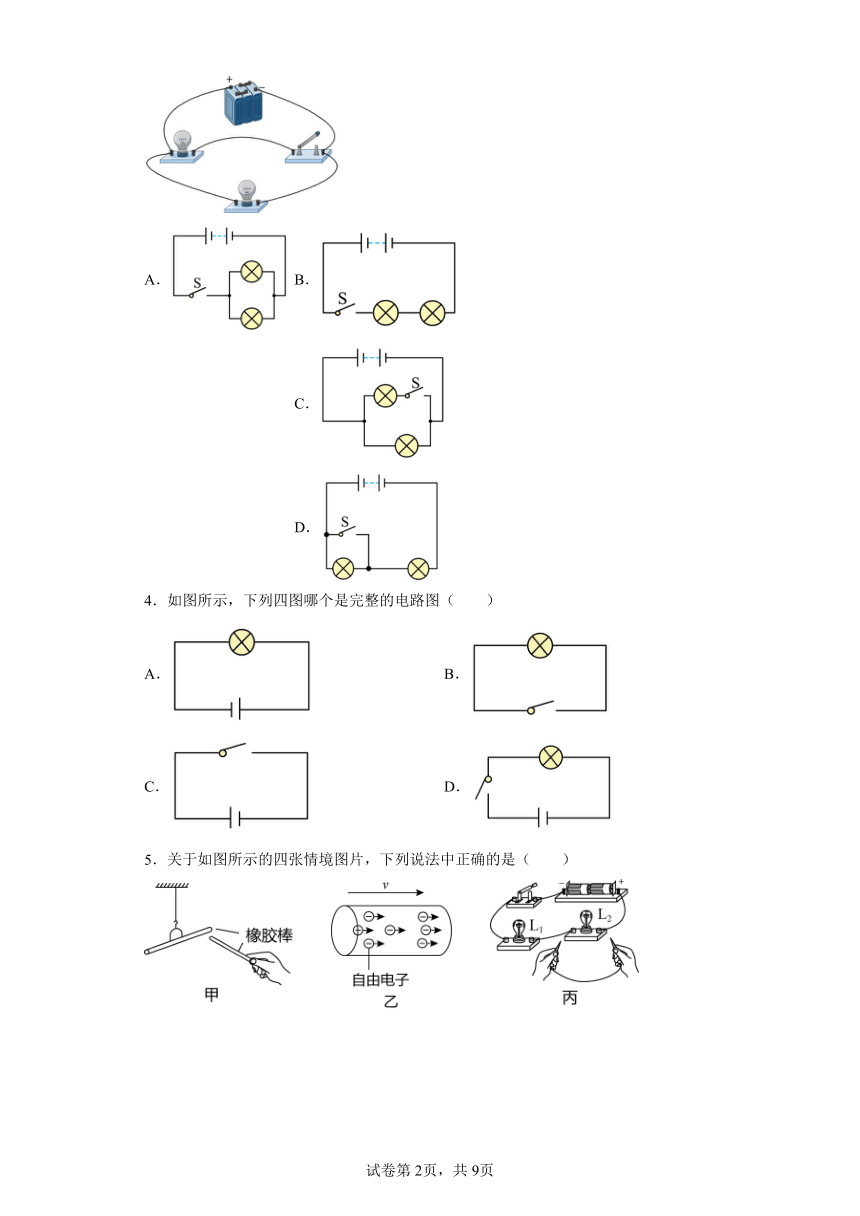

3．下列图的四个电路中，与实物图相对应的是（　　）
A． B． C． D．
4．如图所示，下列四图哪个是完整的电路图（　　）
A． B．
C． D．

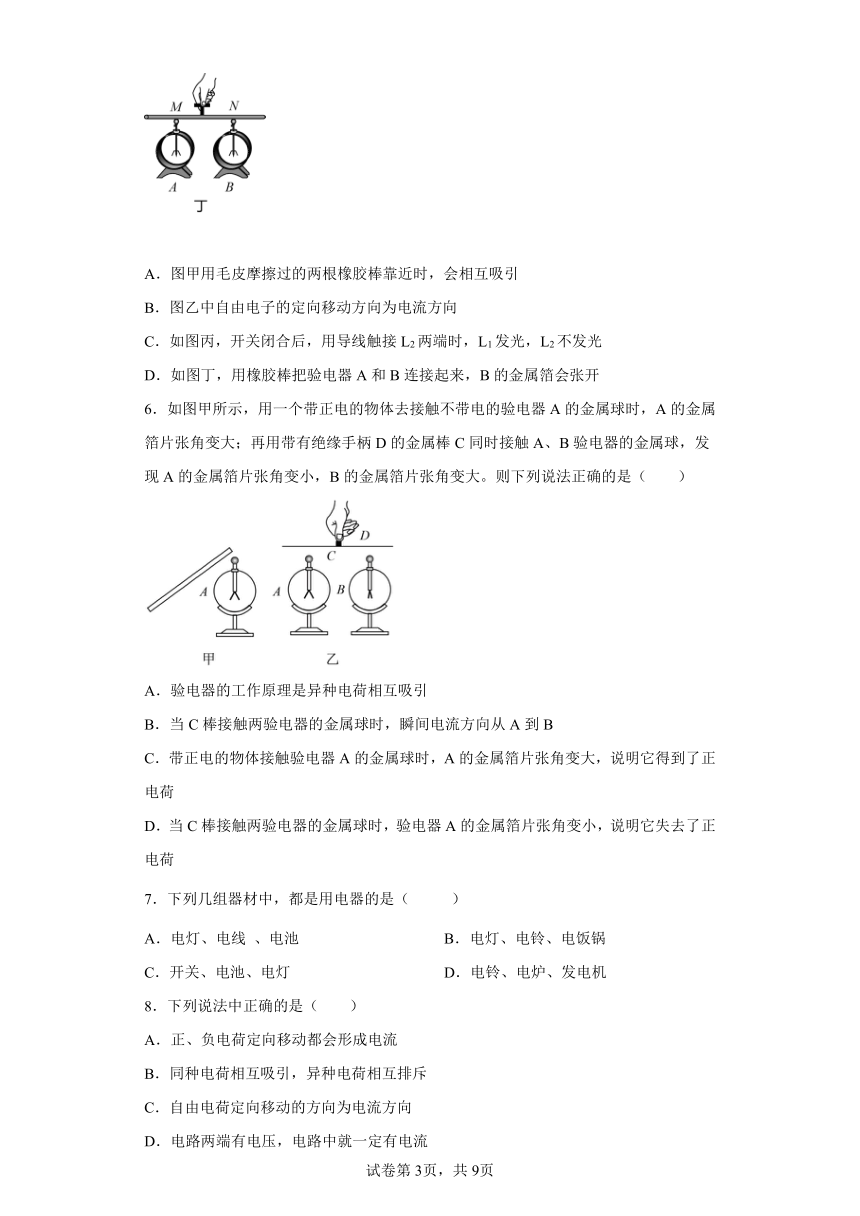

5．关于如图所示的四张情境图片，下列说法中正确的是（　　）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
6．如图甲所示，用一个带正电的物体去接触不带电的验电器A的金属球时，A的金属箔片张角变大；再用带有绝缘手柄D的金属棒C同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器的工作原理是异种电荷相互吸引
B．当C棒接触两验电器的金属球时，瞬间电流方向从A到B
C．带正电的物体接触验电器A的金属球时，A的金属箔片张角变大，说明它得到了正电荷
D．当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，说明它失去了正电荷
7．下列几组器材中，都是用电器的是（ ）
A．电灯、电线 、电池 B．电灯、电铃、电饭锅
C．开关、电池、电灯 D．电铃、电炉、发电机
8．下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流

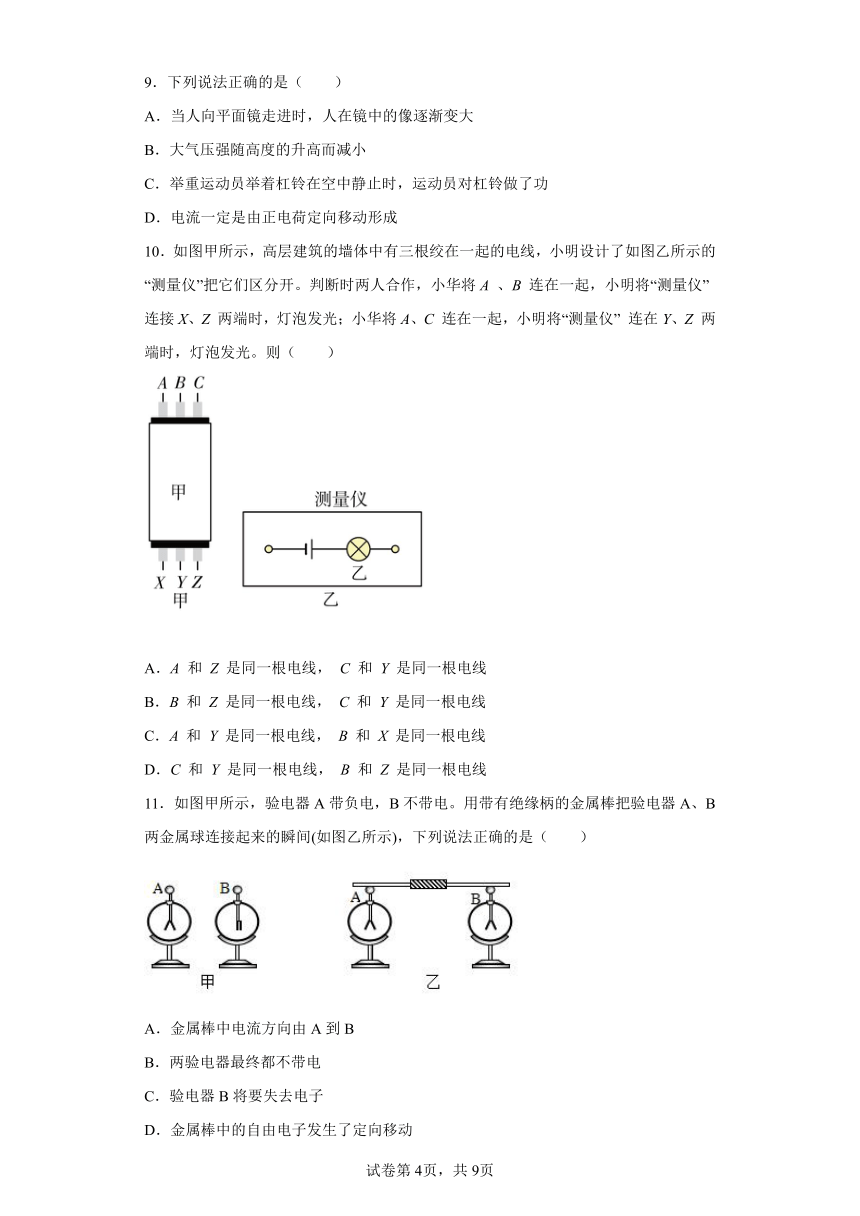

9．下列说法正确的是（　　）
A．当人向平面镜走进时，人在镜中的像逐渐变大
B．大气压强随高度的升高而减小
C．举重运动员举着杠铃在空中静止时，运动员对杠铃做了功
D．电流一定是由正电荷定向移动形成
10．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线
11．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（　　）
A．金属棒中电流方向由A到B
B．两验电器最终都不带电
C．验电器B将要失去电子
D．金属棒中的自由电子发生了定向移动

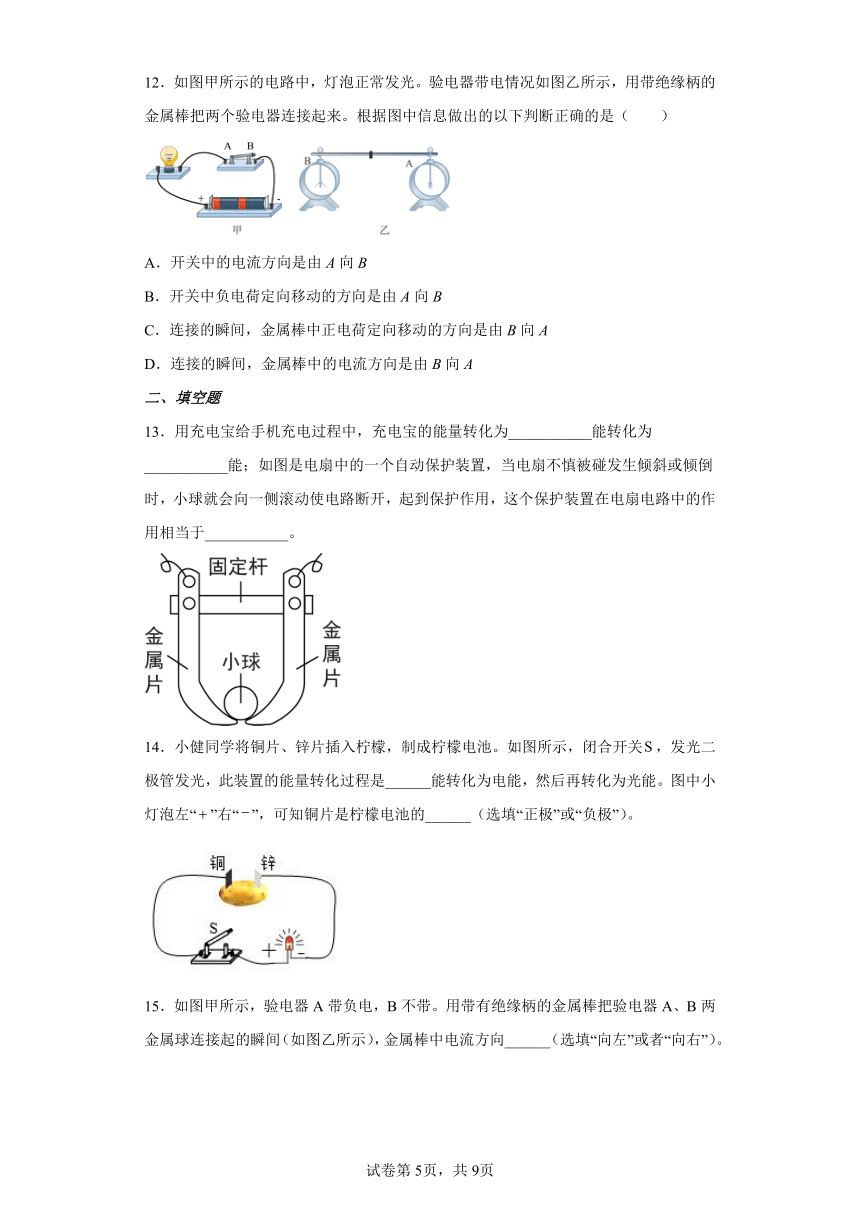

12．如图甲所示的电路中，灯泡正常发光。验电器带电情况如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来。根据图中信息做出的以下判断正确的是（　　）
A．开关中的电流方向是由A向B
B．开关中负电荷定向移动的方向是由A向B
C．连接的瞬间，金属棒中正电荷定向移动的方向是由B向A
D．连接的瞬间，金属棒中的电流方向是由B向A
二、填空题
13．用充电宝给手机充电过程中，充电宝的能量转化为___________能转化为___________能；如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，这个保护装置在电扇电路中的作用相当于___________。
14．小健同学将铜片、锌片插入柠檬，制成柠檬电池。如图所示，闭合开关，发光二极管发光，此装置的能量转化过程是______能转化为电能，然后再转化为光能。图中小灯泡左“”右“”，可知铜片是柠檬电池的______（选填“正极”或“负极”）。
15．如图甲所示，验电器A带负电，B不带。用带有绝缘柄的金属棒把验电器A、B两金属球连接起的瞬间（如图乙所示），金属棒中电流方向______（选填“向左”或者“向右”）。
16．小斌用毛皮摩擦过的橡胶棒与不带电的验电器A的金属球接触后，则验电器A会带上______电。现有另一不带电的验电器B，用带绝缘夹的金属棒把A和B连接起来的瞬间，如图所示的金属棒中的电流方向从______（选填“A到B”或“B到A”）。
三、综合题
17．恐怖分子在公共场所安装了定时炸弹，其引擎装置如图所示．当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：
（1）起爆器定时开关S是闭合的，还是断开的？答：开关S应当处于________状态．
（2）为什么电路中要安装一个灯泡？
答：________．
（3）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中________（填“a”或“b”）处剪断导线．拆除前起爆器上________（填“有”或“没有”）电流通过．
18．阅读下面的短文，回答问题．
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A、B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
（1）如题图所示．
①其它条件不变，只将铁丝换成铜丝，电路电流________．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流________（各空格均选填“变大”、“变小”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由________能转化而来．
19．阅读短文，回答问题：
干电池
干电池（Dry cell）是一种以糊状电解液来产生直流电的化学电池．它碳棒以为正极，以锌筒为负极，给电路供电．在电路中,电流方向从电池正极流向负极，然后流过电池内部，形成一个完整的循环．电流在电池内部流动时，也会受到阻碍作用，因此电池内部也有电阻．这样可以把干电池看作一个内部没有电阻的电源和一个电阻r串联而成．新的干电池内部的电阻很小，但随着使用而变大，大到一定程度干电池就报废了．干电池的内阻可以用如图所示电路进行测量，得到如坐标图所示数据可以算出干电池的内阻．
(1)干电池是把 ________ 能转化为电能的装置．
(2)使用时，干电池内部的电流方向为： __________ ．
(3)在测量电路中，干电池内部电阻和滑动变阻器的连接方式是 ________ 联．
(4)根据坐标图中数据，可得干电池内部电阻r=________．
20．如图所示的新型小艇，由铺满船面的光伏太阳能板提供工作能源，依赖太阳能进行环球旅行．
小艇上太阳能光伏板面积约为500m2，在阳光的照射下，通过太阳能板可以获得100kW的电量．
这种小艇有两个相同的引擎，仅需20kW的电量驱动单引擎，就能以18km/h的速度匀速行驶．用40kW的电量驱动双引擎，小艇匀速行驶的速度高达30km/h．
这种小艇采用密度较小，硬度大的新型材料制造，自重仅为9×104N，满载的排水量为60t．
（1）太阳能光伏板工作时，是________能转化为_________能．
（2）这种小艇满载漂浮在海面上时，受到浮力是_________N．空载漂浮在海面上，排开海水的体积是_________m3．（海水的密度取1.0×103kg/m3，g取10N/kg）
（3）如果每天阳光照射太阳能电池板的时间为10h，获得的电能约为____________kW·h．这些电能相当于完全燃烧_______kg的焦炭释放的能量．（焦炭的热值取3.0×107J）
（4）若引擎的电能转化为机械能的效率为80%．试求用20kW的电量驱动单引擎时，小艇受到的阻力为__________N．
21．江河中的水透过大坝内的孔洞穿过底层从坝外的地面冒出来就形成“管涌”． 管涌险情的发展，会导致决堤灾害．1998年长江流域特大洪灾中，堤坝发生管涌险情6181处，经查证，80％是白蚁在堤坝内穿洞建穴所致．
（1）每年汛期，江水猛涨，水变浑浊，堤脚处极易因水压过大出现管涌险情，请用所学的物理知识解释水压过大的原因．
（2）“千里之堤，溃于蚁穴”．为探究堤中蚁穴的探测问题，小伟利用初中物理电学实验器材设计了一个模拟“蚁穴探测仪” 的电路．电路中两根探针由较粗的塑包铜导线制成，在导线一端剥去一小段外皮做成两个探针头P、Q（如图a），它们相接触时电路中的电表会偏转；把它们插入苹果（模拟土壤）中，电表偏转（如图b）；再往里插入苹果的空洞（模拟蚁穴）中，电表不偏转（如图c）．图实验中，利用苹果模拟潮湿的土壤，是因为它们都是　　　　（填“导体”或“绝缘体”）．请在图的虚线框内画出与探针连接的“蚁穴探测仪”的电路图．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
AB．由图知，连接前，验电器A的金属箔张开一定角度，则其带了电，但不能判断带上何种电荷，而B金属箔没张开，则其不带电，故AB错误；
CD．用带有绝缘柄的金属棒接通A、B时，A中的自由电子通过金属棒流向B，则电流方向是由B流向A，同时B的金属箔的张角会增大，而A张角会减小，故C正确，D错误。
故选C。
2．B
【详解】
根据题意可知，闭合任何一个开关，电动机都会工作，把门打开，这表明两个开关互不影响，是并联的，故ACD不符合题意，B符合题意。
故选B。
3．C
【详解】
电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡后直接回到负极；另一条经过开关后，再经过另一个灯泡回到负极，所以两灯并联；开关只控制其中的一个灯泡，对应的电路图是C。
故选C。
4．D
【详解】
一个完好的电路图由四部分电路元件符号组成：电源、用电器、开关、导线。故ABC不符合题意，D符合题意。
故选D。
5．C
【详解】
A．用毛皮摩擦过的两根橡胶棒，带同种电荷，根据电荷相互作用的规律知，同种电荷相互排斥，故A错误；
B．正电荷定向移动的方向为电流方面，由图乙知，电子带负电，向右定向移动，故电流的方向与电子移动的方向相反，故B错误；
C．由图知，两灯串联，当用导线触接两端时，灯被短路，不发光，灯发光，故C正确；
D．由图丁知，验电器A带电，用橡胶棒把验电器A和B连接起来，因橡胶棒是绝缘体，在A和B之间，没有电荷的转移，故B不带电，金属箔不会张开，故D错误。
故选C。
6．B
【详解】
A．验电器的工作原理是同种电荷互相排斥，故A错误；
B．物体带正电是因为失去了部分电子。用带正电的物体去接触不带电的验电器A的金属球，则验电器A上的部分电子将转移到物体上，使得验电器A也带正电。此时用金属棒C同时接触A、B验电器的金属球，则验电器B上的部分电子会转移到验电器A上，使得验电器B也带正电。因电子定向移动的方向与电流方向相反，则金属棒C接触A、B验电器的瞬间，电流方向是从A到B。故B正确；
C．带正电的物体接触验电器A的金属球时，A的金属箔片张角变大，是因为验电器A上的部分电子将转移到物体上，使得验电器A也带正电。故C错误；
D．当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，是因为验电器B上的部分电子转移到了验电器A上，中和了部分正电荷。故D错误。
故选B。
7．B
【详解】
A．电池是电源，不是用电器，电灯是用电器，电线是输送电能的设备，不是用电器，故A不符合题意；
B．电灯、电铃、电饭锅都是消耗电能的的设备，都属于用电器，故B符合题意；
C．开关是电路控制元件，不是用电器，电池是电源，电灯是用电器，故C不符合题意；
D．电铃和电炉是用电器，发电机是电源，故D不符合题意。
故选B。
8．A
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
9．B
【详解】
A．当人向平面镜走进时，由平面镜成像的特点可知，像和物体的大小相等。人的大小不变，所以人在镜中的像大小不变，故A错误；
B．越往高空，空气越稀薄，大气压越小，因此大气压强随高度的升高而减小，故B正确；
C．举重运动员举着杠铃在空中静止时，运动员给杠铃一个向上的力，杠铃向上没有移动距离，则人对杠铃没有做功，故C错误；
D．自由电荷的定向移动形成电流，金属导体中电流是由带负电的自由电子定向移动形成的；水溶液中的电流是由正、负离子同时向相反的方向移动形成的，故D错误。
故选B。
10．A
【详解】
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
11．D
【详解】
AD．验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A上多余的电子沿金属棒运动到验电器B上，即自由电子发生了定向移动。而电流的方向在物理学中的规定为正电荷定向移动的方向为电流的方向，也就是负电荷定向移动的相反方向即金属棒中的电流方向由B到A。故A错误，D正确；
BC．验电器A上多余的电子沿金属棒运动到验电器B上，验电器B由于得到多余的电子，最终两验电器都带负电。故BC错误。
故选D。
12．A
【详解】
A．在电源外部，电流由电源正极出发，经过用电器回到负极，则在图甲的开关中电流方向由A向B，故A正确；
B．开关中的导体为金属，定向移动的是自由电子（负电荷），开关中电流方向由A向B，则负电荷定向移动方向为B向A，故B错误；
CD．在乙图中，B验电器带负电、A验电器不带电，连接的瞬间，负电荷会做定向移动，且负电荷定向移动的方向为由B向A；因负电荷的定向移动方向与电流方向相反，所以金属棒中电流方向是由A向B，故CD错误。
故选A。
13． 化学 电 开关
【详解】
[1][2]给充电器充电时，使内部发生化学变化，电能转化为了化学能。
[3]这个保护装置在电扇电路中的作用相当于开关，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，当风扇竖直站立时，小球回到最低点，风扇重新工作。
14． 化学 正极
【详解】
[1][2]在如图所示的工作过程中，其能量转化方式主要是柠檬中的化学能转化为电能，再转化为二极管的光能，由图可知铜片与二极管的正接线柱相连，所以铜片是柠檬电池的正极。
15．向左
【详解】
由题意知，验电器A带负电，B不带电，用金属棒将A、B连接起来时，A中的负电荷向B转移，而电流方向是正电荷的移动方向，所以此时金属棒中电流方向是由B向A，即电流方向向左。
16． 负 B到A
【详解】
[1] 根据题意，毛皮摩擦过的橡胶棒因橡胶棒得到电子带负电，当不带电的验电器A的金属球与橡胶棒接触时，橡胶棒因有多余的电子，它会有一部分多余的电子转移到验电器A上，验电器A也会因为得到电子而带负电。
[2] 用带绝缘夹的金属棒把A和B连接起来的瞬间，A因为有多余的电子带负电，A也会将一部分多余的电子转移到B，B因为得电子也带上负电，在此过程中，负电荷定向移动的方向为A到B，根据电流方向的规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流方向相反，故此时电流方向为B到A。
17． 闭合 起爆前灯泡起保护电路的作用 a 没有
（1）由电路图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；
（2）导线将电源直接连接的电路叫电源短路，将会烧坏电源，是不允许的；
（3）当S断开时起爆器有电流通过从而引爆炸弹．
【详解】
（1）由电路图可知，起爆前定时开关S处于闭合状态，确保起爆器中没有电流通过，因此起爆前定时开关S是闭合的；
（2）由电路图可知，起爆前，即开关S闭合时，电流从电源正极开始经过灯泡、开关回到电源负极，起爆器被短路，此时电路为由一个用电器（灯泡）构成的一个简单电路，当没有灯泡时，将形成电源短路，电源将被烧坏，故起爆前灯泡起保护电路的作用；
（3）如果剪断线a，则电路处于断路状态，爆炸装置不工作．拆除前，起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作．
18． 变为零 变小 变为零 内
【详解】
由短文可知，热电偶电路中产生回路的条件有两个：相互连接的金属丝的材料不同；相互连接的节点间存在温差；并且电路中电流的大小跟相互连接的两种金属丝的材料有关，跟节点间的温度差的大小有关，温度差越大，回路电流越大．
（1）①其它条件不变，只将铁丝换成铜丝，相互连接的金属丝的材料相同，则电路电流为零．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，则AB两处的温差减小，电路电流变小．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，AB两点间温度相同，没有温差，则电路电流变为零．
（2）内能与温度有关，这样的热电偶实际上是一个电源，它的电能是由内能转化来的．
19． 化学能 负极流向正极 串 2
【详解】
(1)[1]干电池是以电解液来产生直流电的化学电池，因此是是把化学能转化为电能的装置；
(2)[2]电流在电源外部由正极流向负极，在电源内部由负极流向正极；
(3)[3]由图乙知，滑动变阻器与r串联，电压表测滑动变阻器两端电压，电流表测电路中电流；
(4)[4]由图丙知，当电流表示数I＝0.1A，电压表示数为1.3V，由串联电路特点和欧姆定律有：
…①
当电流表示数I＝0.6A，电压表示数为0.3V，所以
…②
电源电压不变，由①②有：
，
解得：
．
20． 太阳（或光） 电 6×105 9 1000 120 3200N
【详解】
（1）太阳能电池在工作时，消耗光能产生电能，故是将光能转化为电能的装置；
（2）∵G排=m排g=6×104kg×10N/kg=6×105N
据阿基米德原理知，此时船满载时受浮力：
F浮=G排=6×105N；
当空载时，由于轮船漂浮
F浮=G船=ρgV排=9×104N
故．
（3）太阳光照射一天（日照时间为10h）可获得电能是W=Pt=100kW×10h=1000kW h=3.6×109J
据公式Q=mq可得；
（4）P′=P电×80%=20kW×80%=16000W，，且v=18km/h=5m/s
∴牵引力：，
∵汽车匀速行驶，
∴f=F=3200N．
（5）小艇所受的阻力随着速度的变大而变大．
答：（1）太阳能电池是将光能转化为电能的装置；
（2）这种小艇满载漂浮在海面上时，受到的浮力是=6×105N．空载漂浮在海面上，排开海水的体积是9m3；
（3）获得的电能约为 1000kW h，合 3.6×109J．这些电能相当于完全燃烧120kg的焦炭释放的能量；
（4）小艇受到的阻力是3200N；（5）小艇所受的阻力随着速度的变大而变大．
21．解：（1）江水猛涨，水位（h）上升（1分）；江水变浑浊，江水的密度（ρ）变大（1分）．
根据p=ρgh可知，堤脚处水压变大（2分）．
（2）导体（1分）电路图如下图所示．（电表、限流电阻、电源各1分共3分）
【详解】
试题分析：（1）江水猛涨，水位（h）上升（1分）；江水变浑浊，江水的密度（ρ）变大，根据p=ρgh可知，堤脚处水压变大．
（2）苹果和潮湿的土壤中都含有大量水分，都是导体；探针插入苹果的空洞（模拟蚁穴）中，电表不偏转，说明电路中电流表或者电压表的示数为0，因此设计电路如下：
或
考点：压强 电路的连接
