人教版九年级全一册18.2电功率同步练习（含解析）

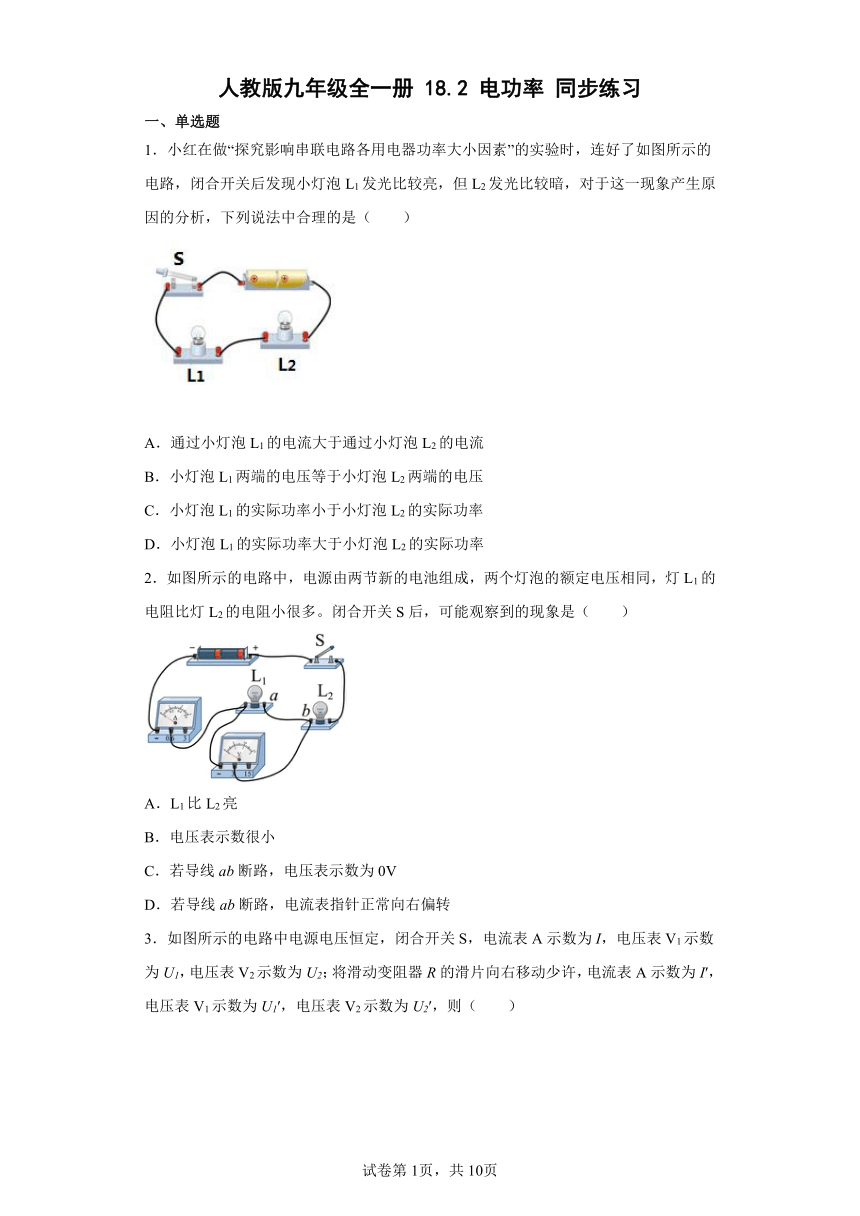

人教版九年级全一册 18.2 电功率 同步练习
一、单选题
1．小红在做“探究影响串联电路各用电器功率大小因素”的实验时，连好了如图所示的电路，闭合开关后发现小灯泡L1发光比较亮，但L2发光比较暗，对于这一现象产生原因的分析，下列说法中合理的是（　　）
A．通过小灯泡L1的电流大于通过小灯泡L2的电流
B．小灯泡L1两端的电压等于小灯泡L2两端的电压
C．小灯泡L1的实际功率小于小灯泡L2的实际功率
D．小灯泡L1的实际功率大于小灯泡L2的实际功率
2．如图所示的电路中，电源由两节新的电池组成，两个灯泡的额定电压相同，灯L1的电阻比灯L2的电阻小很多。闭合开关S后，可能观察到的现象是（　　）
A．L1比L2亮
B．电压表示数很小
C．若导线ab断路，电压表示数为0V
D．若导线ab断路，电流表指针正常向右偏转

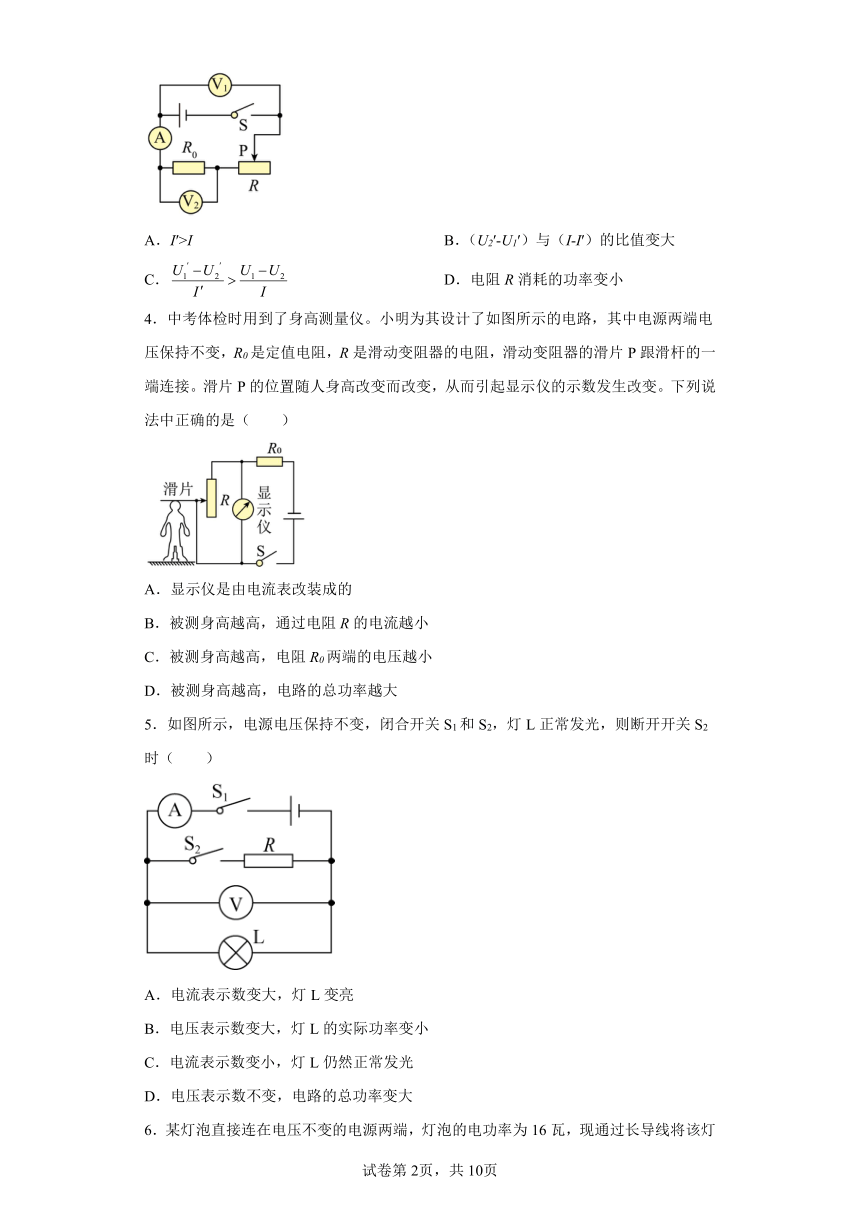

3．如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为I，电压表V1示数为U1，电压表V2示数为U2；将滑动变阻器R的滑片向右移动少许，电流表A示数为I′，电压表V1示数为U1′，电压表V2示数为U2′，则（　　）
A．I′>I B．（U2′-U1′）与（I-I′）的比值变大
C． D．电阻R消耗的功率变小
4．中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（　　）
A．显示仪是由电流表改装成的
B．被测身高越高，通过电阻R的电流越小
C．被测身高越高，电阻R0两端的电压越小
D．被测身高越高，电路的总功率越大
5．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（　　）
A．电流表示数变大，灯L变亮
B．电压表示数变大，灯L的实际功率变小
C．电流表示数变小，灯L仍然正常发光
D．电压表示数不变，电路的总功率变大
6．某灯泡直接连在电压不变的电源两端，灯泡的电功率为16瓦，现通过长导线将该灯泡连接到原来的电源上，灯泡的电功率为9瓦，若灯泡的电阻不变，则长导线消耗的电功率为（ ）
A．7瓦 B．5瓦
C．3瓦 D．1瓦

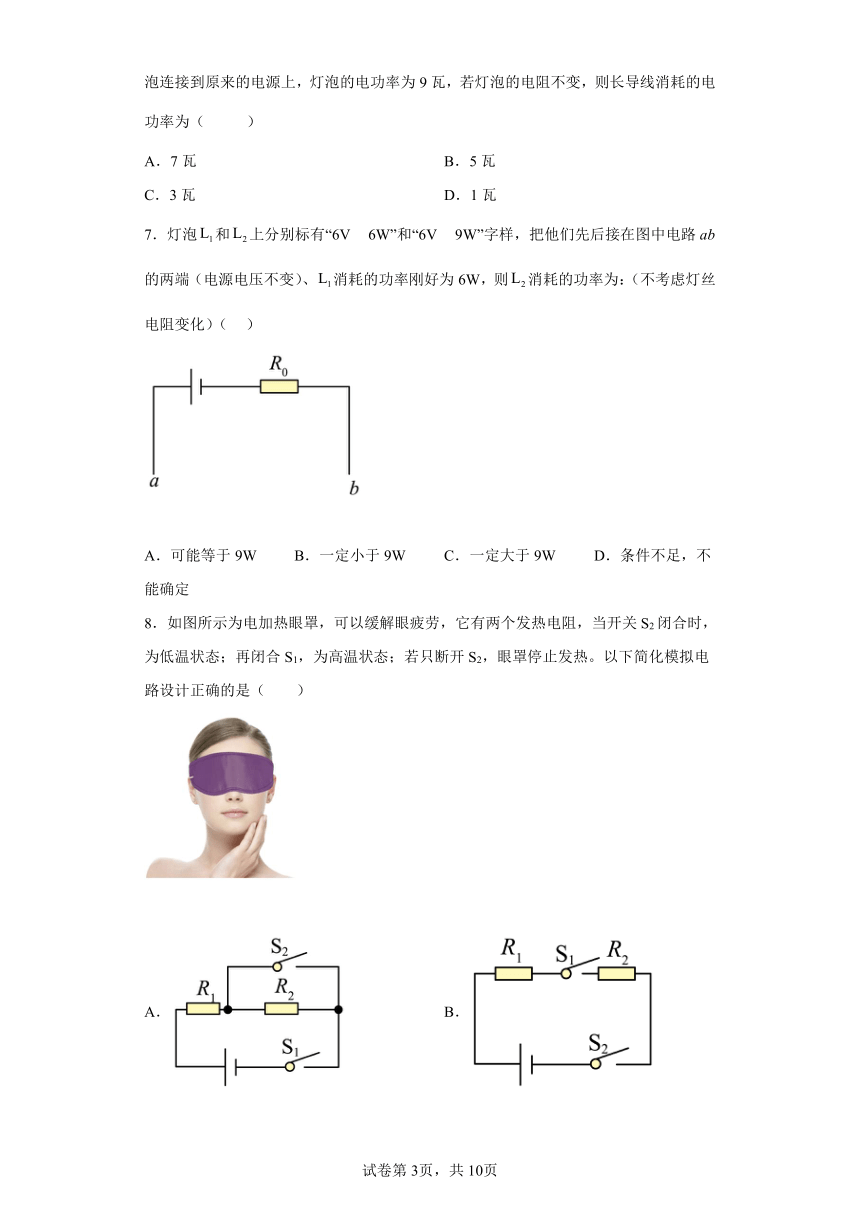

7．灯泡和上分别标有“6V 6W”和“6V 9W”字样，把他们先后接在图中电路ab的两端（电源电压不变）、消耗的功率刚好为6W，则消耗的功率为：（不考虑灯丝电阻变化）（ ）
A．可能等于9W B．一定小于9W C．一定大于9W D．条件不足，不能确定
8．如图所示为电加热眼罩，可以缓解眼疲劳，它有两个发热电阻，当开关S2闭合时，为低温状态；再闭合S1，为高温状态；若只断开S2，眼罩停止发热。以下简化模拟电路设计正确的是（　　）
A． B．
C． D．

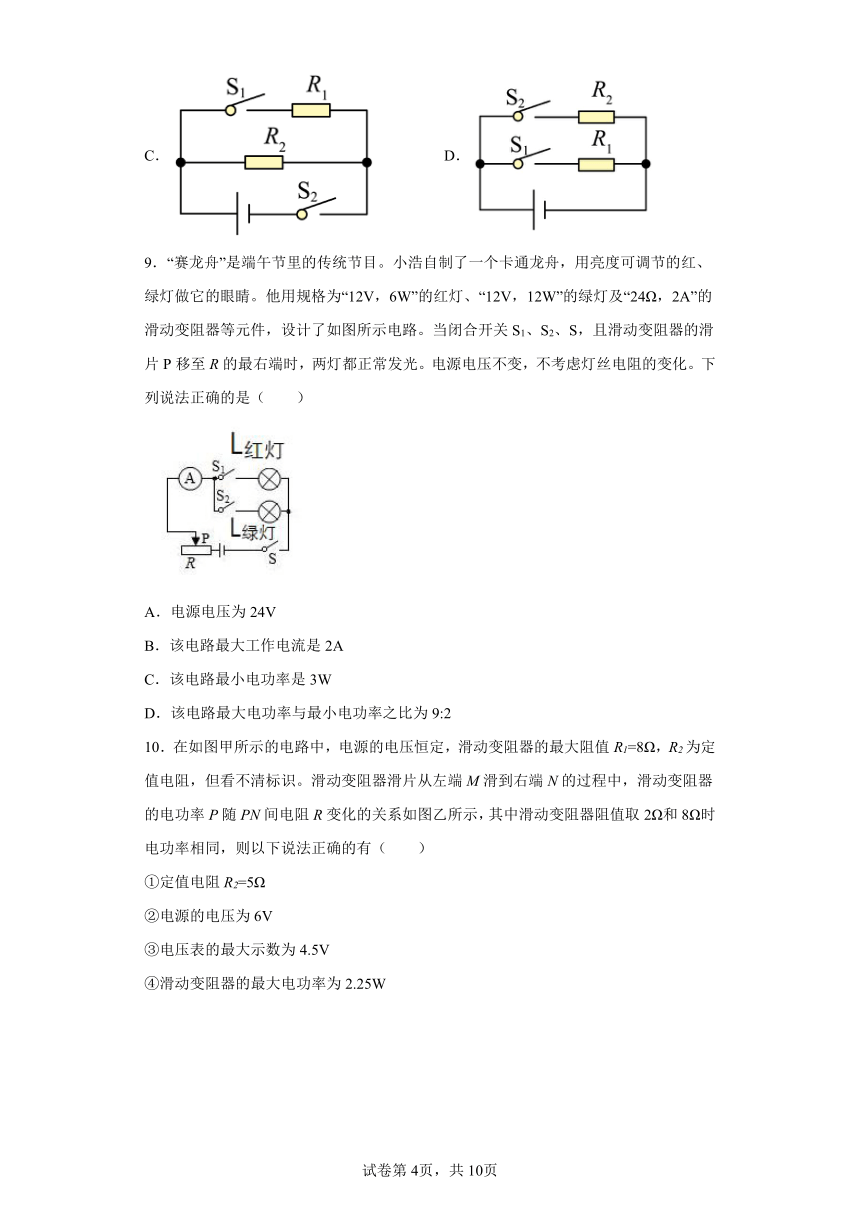

9．“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V，6W”的红灯、“12V，12W”的绿灯及“24Ω，2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是（　　）
A．电源电压为24V
B．该电路最大工作电流是2A
C．该电路最小电功率是3W
D．该电路最大电功率与最小电功率之比为9:2
10．在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值R1=8Ω，R2为定值电阻，但看不清标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则以下说法正确的有（　　）
①定值电阻R2=5Ω
②电源的电压为6V
③电压表的最大示数为4.5V
④滑动变阻器的最大电功率为2.25W
A．②③ B．③④ C．②④ D．①④

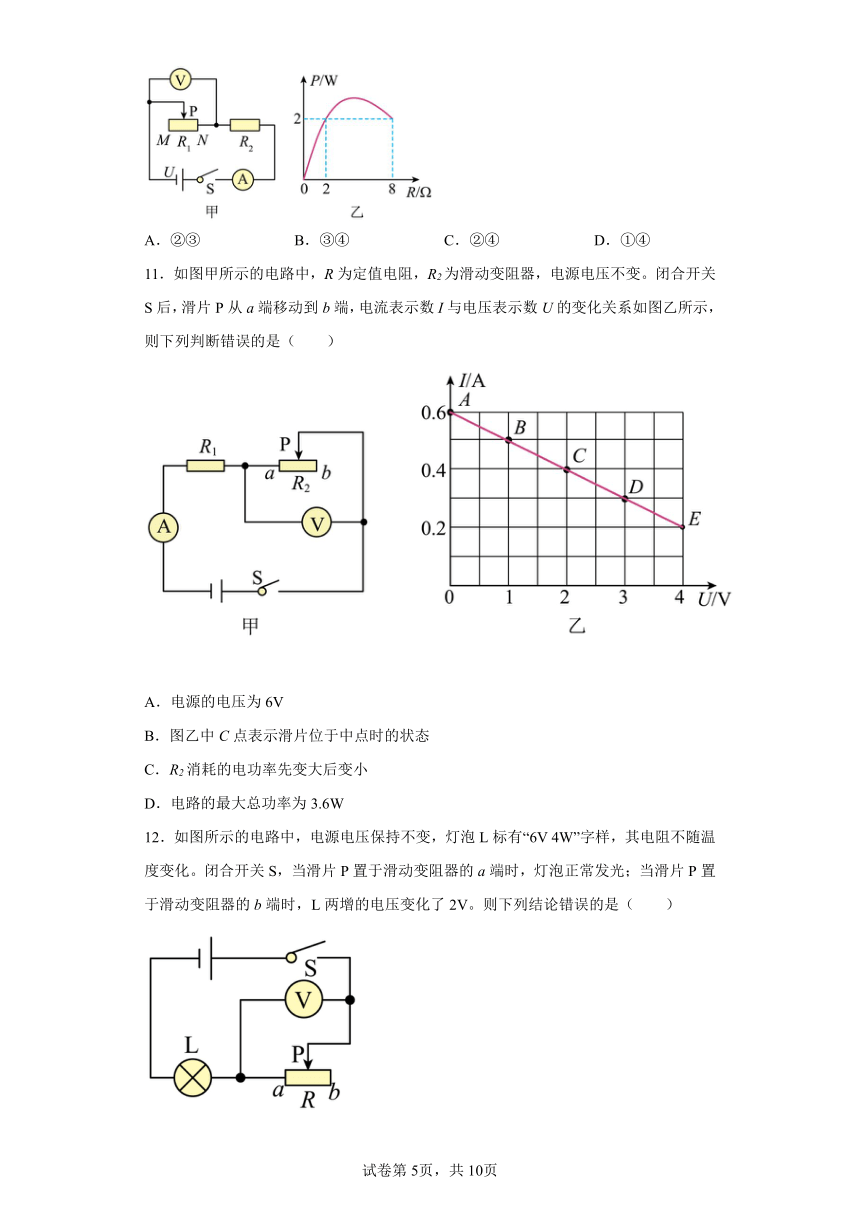

11．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W
12．如图所示的电路中，电源电压保持不变，灯泡L标有“6V 4W”字样，其电阻不随温度变化。闭合开关S，当滑片P置于滑动变阻器的a端时，灯泡正常发光；当滑片P置于滑动变阻器的b端时，L两增的电压变化了2V。则下列结论错误的是（　　）
A．电源电压为6V B．L正常工作的电阻为9Ω
C．滑动变阻器R的最大阻值为9Ω D．先后两次电路的电流之比为3∶2
二、填空题
13．灯L1、L2分别标有“3V 0.75W“和“3V 1.5W“字样，通过L1、L2电流随其两端电压变化的图像如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为 _____W；若将L1、L2串联，要使L1正常发光，则电源电压应为 _____V；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器连入电阻为 _____Ω时，L1正常发光。
14．LED灯在现代生活中得到普遍应用，具有节能、环保的特点。若一个“220V 5W”的LED灯每天正常工作10小时，则30天消耗的电能是______kW·h，这些电能可供“220V 40W”日光灯正常工作______h。
15．如图所示，电源电压不变，开关S闭合，S1由闭合到断开时，电压表的示数由12V变为8V，此时电路的总功率___________（选填“变大”、“变小”或“不变”），定值电阻R1与R2的电功率之比为___________。
16．某品牌电烤箱在额定电压下，功率从大到小有高档、中档和低档。如图为电烤箱在不同档位工作时的电路图，R1、R2 为发热电阻丝，且阻值 R1=1210Ω，R2=605Ω，则高档对应的电路图是________图，（选填“甲”、“乙”或“丙”）且高温档正常工作时功率为_____W
三、综合题
17．实验小组设计了如图所示的电路.已知电源电压不变，灯泡L标有“2.5V 0.3A”字样，其阻值会随温度变化，将滑动变阻器R2的滑片置于最右端，只闭合开关S1时，电压表的示数为3V，R1的功率为P1；只闭合开关S1，移动滑片至最左端时，电流表的示数为0.3A，R1的功率为P2；闭合开关S1和S2，移动滑片至某一位置时，电压表和电流表的示数分别为3V和0.2A。已知P1:P2=1:4，则滑动变阻器的最大阻值为______Ω；在有电流通过灯泡L的情况下，灯泡L的最大功率与最小功率之比为______。
18．图甲为某品牌电压力锅，其电路原理图如图乙所示。电源转换器将U＝220V的电压转换为直流低电压U'，R是热敏电阻，温度与锅内温度保持一致，当温度为100°C时，R的阻值为1700Ω，温度每升高1°C，阻值减小80Ω。R'是可调电阻，电磁铁线圈电阻忽略不计，当电磁铁线圈中的电流达到0.02A时，衔铁P被吸起（开关断开），此时锅内温度为115°C；当电流减小到0.012A时，衔铁P被释放（开关重新接通），此时锅内温度为110°C。S为电源开关；S1为定时器开关，闭合后自动开始计时，计时结束会自动断开，无外力不再闭合，S2为保温开关，开始时处于闭合状态，当锅内温度达到80°C时断开，当锅内温度低于60°C时自动闭合，保压指示灯L1、保温指示灯L2阻值可忽略。R1、R2阻值均为110kΩ，R3为加热盘，额定电压为220V，电阻为48.4Ω。
某次煮饭时，电压力锅内加入适量米和水，盖好盖子，闭合S、S1，电压力锅进入“加热”工作状态，6min后灯L1亮起，电压力锅进入“保压”工作状态，保压期间，观察到灯L1间歇发光；再过一段时间，S1断开，灯L2亮起，电压力锅进入“保温”工作状态。
（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为多少？( )
（2）电压力锅进入“保温”工作状态后，下列说法中错误的是______；
A．灯L1、L2间歇发光
B．灯L1会熄灭、灯L2间歇发光
C．当锅内温度低于60°C时，R3正常工作
D．当锅内温度达到80°C时，通过R3的电流小于0.002A
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C，可调电阻R'接入电路的阻值为多少？( )
19．如图所示是一个可接入家庭电路中使用的且具有“加热”和“保温”两个档位的电加热器，R1和R2为加热用的电热丝，已知加热时的功率P1=2000W，保温时的功率P2=200W。
（1）通过推理说明，当开关S闭合时，该电热器处于加热还是保温状态；
（2）求出R1和R2的阻值。
20．某品牌节能电火锅，有加热挡和保温挡两种工作状态，当电火锅里的水加热到100℃自动转为保温挡，部分技术参数如表所示，其电路原理如图所示，R1和R2为电阻不变的电热丝[c水＝4.2×103J/（kg·℃），ρ水＝1.0×103kg/m3]求：
额定电压U/V 220
额定加热功率P加/W 2000
额定保温功率P保/W 440
锅体容量V/L 2
（1）电火锅工作时，将电能转换为_______能；
（2）求电火锅正常保温挡工作时通过的电流_______；
（3）求电火锅每次将满锅水温为20℃的水加热到刚好转为保温挡时水吸收的热量_______；
（4）电火锅正常工作时，将满锅水温为20℃的水加热到刚好转为保温挡的时间为10min，求电火锅的加热效率_______。
21．如图甲所示，小明家购买了一台某品牌的落地电风扇。它的控制装置中除了开关、定时器和调速器外，在其内部还安装了保护装置，保护装置的结构如图乙所示，其原理是当风扇发生倾斜或倾倒时，小球会滚向一侧。使电路断开，对电风扇起到保护作用。
（1）如图乙所示的保护装置相当于电路中的______（选填“开关”、“电源”、“用电器”），保护装置中的小球不可以选用下面的哪些材料制作______（）选填以下对应的字母）。
A．铜 B．铝 C．铁 D．陶瓷 E.塑料 F.玻璃
（2）如图丙所示，为该电风扇在某一挡位时的电路元件简图，请你用笔画线代替导线把它们连接完整_______。
要求：①电风扇开关能控制风扇的工作与不工作。定时器可以在设定时间之后控制风扇停转、风扇在测速器设定的某一挡位转速下转动、当风扇工作时，一旦发生倾斜。风扇会停止工作；
②导线不能交叉。提示：黑点表示接线柱。
（3）关于电风扇的下列说法中错误的是______。
A．夏天使用电风扇时感觉到凉爽，是由于电风扇工作时降低了室内的温度
B．电风扇使用一段时间后扇叶会吸附灰尘，这主要是由于摩擦起电导致的
C．电风扇和室内同时工作的电视机是并联的
D．电风扇外壳有金属部分，因此使用时应选用三孔插座
（4）小明查了以下电风扇的说明书，查到电动机的电阻为，额定电压为220V，额定功率为66W。将它接到220V的家庭电路后，发现电风扇的扇叶被东西卡住不能转动了，小明由此思考。此时可以看做纯电阻电路，则电风扇消耗的电能______转化为内能（选填“全部”或“部分”）；小明触摸电风扇的外壳时发现温度很高，此时它的发热功率为______W。若长时间维持此状态，电风扇的电动机很容易被烧坏，小明经过维修后，电风扇正常工作。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．由实物图知，两灯串联在电路中，那么通过两灯的电流相等，故A不符合题意；
BCD．闭合开关后，小灯泡L1发光较亮，L2发光较暗，即两灯的实际功率的大小关系是
P1>P2
据P=UI得，两灯两端的电压关系是
U1>U2
故BC不符合题意、D符合题意。
故选D。
2．B
【详解】
AB．由图可知，两个灯泡串联，电压表测量L1两端的电压，电流表测量电路中的电流，串联电路中各处的电流相等，灯L1的电阻比灯L2的电阻小很多，由P=I2R可知，灯L1的实际功率较小，L1比L2暗，由U=IR可知，灯L1的电压较小，电压表的示数较小，故A不符合题意，B符合题意；
CD．若导线ab断路，电压表串联在电路中，由于电压表内阻很大，电压表的示数接近电源电压，通过电路的电流很小，电流表的示数为零，故CD不符合题意。
故选B。
3．C
【详解】
A．由图知定值电阻R0与滑动变阻器R串联，电压表V1测量电源电压，电压表V2测量定值电阻R0两端的电压，电流表测量电路的电流；当滑动变阻器R的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，电源电压不变，根据知电路中的电流变小，因此I′B．由于电压表V1测量电源电压，所以滑动变阻器R的滑片向右移动时，电压表V1示数不变；根据U=IR知定值电阻两端的电压减小，所以电压表V2示数减小，即U2′C．串联电路总电压等于各部分电压之和，所以U1-U2和U1′-U2′分别是滑动变阻器移动前后两端的电压，由于滑动变阻器的电阻增大，所以
故C符合题意；
D．滑动变阻器R的滑片向右移动，所以滑动变阻器的电阻由零逐渐增大，在此过程中，滑动变阻器消耗的功率也增大，当R= R0时，滑动变阻器的功率达到最大，再继续增大滑动变阻器阻值，其功率又会逐渐减小，故D不符合题意。
故选C。
4．D
【详解】
A．因为显示仪与R并联，所以显示仪是电压表改装的，故A错误；
BCD．被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律
可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据
可知，电路消耗的功率也越大，故D正确，BC错误。
故选D。
5．C
【详解】
B．由电路图知道，闭合开关S1和S2时，定值电阻R与灯泡L并联，电压表测电源两端的电压，电流表测干路电流，当断开开关S2时，电路为灯泡L的简单电路，电压表测电源两端的电压，电流表测通过L的电流，由于电源电压保持不变，所以，电压表的示数不变，故B错误；
A．由于并联电路中各支路独立工作、互不影响，所以，通过灯泡L的电流不变，灯L仍然正常发光，故A错误；
C．因并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小，故C正确；
D．由P＝UI知道，电路的总功率最小，故D错误。
故选C。
6．C
【详解】
设灯泡直接连接在电源两极上时电路中的电流为I，
此时灯泡的功率为
P＝I2R＝16W﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当它通过两根长导线连接到原来的电源上时电路中的电流为I′，
此时灯泡的实际功率为
P′＝I′2R＝9W﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：
I′＝I，
此时电路的总功率
P总＝UI′＝U×I＝×16W＝12W，
长导线消耗的电功率为
12W﹣9W＝3W．
7．B
【详解】
电路ab接L1时，此时消耗的功率刚好为6W，此时的电压为6V，通过灯泡的电流为
灯泡的电阻为
当电路ab接时，的电阻为
把两灯泡先后接在图中电路ab的两端（电源电压不变），灯泡电阻变小，根据串联分压规律可知，灯泡两端电压变小，则此时灯泡两端的电压小于6V，故灯泡L2的实际功率小于9W，故B符合题意，ACD不符合题意。
故选B。
8．C
【详解】
A．若只闭合S2，断开S1，电路断路不工作，故A错误；
B．两个灯泡和S1、S2组成串联电路，S2闭合，S1断开，电路处于断路状态，故B错误；
C．闭合S2时，R2工作，电路的电功率为，再闭合S1，R1、R2并联，电路的电功率为
PD．若只断开S2，闭合S1，电阻R1还在工作，此时眼罩仍然发热，故D错误。
故选C。
9．C
【详解】
A．当滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。此时两灯是并联关系，电源电压等于两灯的电压，故电源电压为12V。故A错误；
B．当滑动变阻器的滑片P移至R的最右端时，总电阻最小，干路电流最大。此时的电流为两灯泡额定电流之和，由两灯的铭牌可知
故干路电流为
故B错误；
C．根据
可知当电路的总电阻最大时，总功率最小。红灯电阻为
绿灯电阻为
可知当滑动变阻器的滑片P移至R的最左端，S、S1闭合，S2断开时，电路的总功率最小。最小总功率为
故C正确；
D．当滑动变阻器的滑片P移至R的最右端，S、S1、S2都闭合时，电路的总功率最大，最大电功率为
故电路最大电功率与最小电功率之比为6:1。故D错误。
故选C。
10．C
【详解】
①②．由图甲所示，滑动变阻器R1和电阻R2串联，滑动变阻器阻值取R1=2Ω和R1′=8Ω时电功率相同，则
联立上二式可解得
，
故①错误，②正确；
③．电压表测滑动变阻器两端电压，根据串联分压，滑动变阻器取最大值时，电压表示数有最大值，此时滑动变阻器阻值为8Ω，则功率为2W，根据功率公式
电压表示数为
故③错误；
④．滑动变阻器的电功率为
当时，即P滑有最大值，即
此时
故④正确。
故选C。
11．B
【详解】
由电路图可知，闭合开关S后，电阻R1和变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A．当滑片位于a端时，变阻器接入电路的电阻为0Ω，电路的总电阻最小，电路中的电流最大，由图乙可知，电路中的最大电流Ia=0.6A，电源电压
U=IaR1=0.6A×R1①
当滑片位于b端时，变阻器接入电路的电阻最大，此时电路中的电流最小，电压表的示数最大，由图乙可知，电路中的最小电流Ib=0.2A，电压表的示数Ub=4V，滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=IbR1+Ub=0.2A×R1+4V②
由①②可得
R1=10Ω，U=6V
故A正确，不符合题意；
B．由图乙可知，C点表示电压表的示数Uc=2V，电路中的电流Ic=0.4A，则滑动变阻器接入电路中的阻值
变阻器的最大阻值是20Ω，C点不表示滑片位于中点时的状态，故B错误，符合题意；
C．R2消耗的电功率
当R2=0Ω时，Pa=0W，当R2=10Ω时，R2的功率最大，最大功率
当R2=20Ω时，R2的功率
滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故C正确，不符合题意；
D．电路的最大总功率
P最大=UIa=6V×0.6A=3.6W
故D正确，不符合题意。
故选B。
12．C
【详解】
闭合开关S，当滑片P置于滑动变阻器的a端时接入阻值为0，电压表示数为零，灯泡正常发光，说明电源电压为6V，L正常工作的电阻为
此时电路中的电流为
当滑片P置于滑动变阻器的b端时接入阻值最大，根据串联分压可知，灯泡两端电压减小2V，即为变阻器两端分压，此时电路中电流为
滑动变阻器R的最大阻值为
先后两次电路的电流之比为
故ABD正确，不符合题意，C错误，符合题意。
故选C。
13． 2.25 4 12
【详解】
[1]将L1、L2并联接在3V电源两端，两灯均在工作在额定状态下，则电路消耗的总功率为
[2]L1、L2正常发光时的电流分别为
若将L1、L2串联，由于串联电路中电流处处相等，要使L1正常发光，则电路中的电流应为0.25A，则电源电压应为两灯两端电压之和，即
[3]若将灯L1与滑动变阻器串联接在6V电源两端，L1正常发光，则电路中的电流应为0.25A，此时滑动变阻器连入电阻为
14． 1.5 37.5
【详解】
[1]30天消耗的电能
W=Pt=5×10-3kW×10h×30=1.5kW·h
[2]这些电能可供“220V 40W”日光灯正常工作的时间
15． 变小 1∶2
【详解】
[1]根据电路图可知，开关S、S1闭合时，电路为R2的简单电路，电压表测量电源电压，因此电源电压为12V；开关S闭合，S1断开时，R1、R2串联，电压表测量R2两端电压；因串联电路的总电阻等于各分电阻之和，电路的总电阻增大，由可知，开关S闭合，S1由闭合到断开时，电路的总功率变小。
[2]因串联电路两端电压等于各部分电压之和，所以S1断开时，R1两端电压
U1=U-U2=12V-8V=4V
串联电路各处电流相等，定值电阻R1与R2的电功率之比为
P1∶P2=U1I∶U2I=U1∶U2=4V∶8V=1∶2
16． 丙 120
【详解】
[1]由图甲可知，开关S1闭合、S2断开，电路为R1的简单电路，电路电阻最大，根据 可知，电烤箱的功率最小，处于低档；
由图乙可知，开关S2闭合、S1断开，电路为R2的简单电路，电路电阻较大，根据可知，电烤箱的功率较大，处于中档；
由图丙可知，开关S1、S2闭合，R1、R2并联，电路电阻最小，根据可知，电烤箱的功率最大，处于高档；　
[2]由得，R1的电功率为：
，
R2的电功率为：
，
所以高温档正常工作时功率为：
P=P1+P2=40W+80W=120W。
17． 20 1∶20
【详解】
[1]将滑动变阻器R2的滑片置于最右端，只闭合开关S1时，电压表的示数为3V，R1的功率为P1，如图甲；只闭合开关S1，移动滑片至最左端时，电流表的示数为0.3A，R1的功率为P2，如图乙；闭合开关S1和S2，移动滑片至某一位置时，电压表和电流表的示数分别为3V和0.2A，如图丙
因为
所以甲乙两图中电流之比
又因为 ，所以，所以滑动变阻器最大阻值
[2]在丙电路中，滑动变阻器接入电路的电阻
所以电源电压
由于乙电路电流为0.3A，所以灯泡正常发光，电压为2.5V，所以电源电压
由①②两式可得
U=4V，R1=5Ω
在只闭合S1时，灯泡才有电流通过，即甲乙两个电路中，甲电路滑动变阻器电阻最大，电路电流最小，灯泡的功率最小，此时滑动变阻器的电压 ，R1两端电压
所以灯泡两端电压
灯泡的最小功率
乙电路滑动变阻器接入电路阻值为零，电路电流最大，最大电流是0.3A，灯泡正常发光，灯泡的功率最大
所以，灯泡的最小功率与最大功率之比
18． A 100Ω
【详解】
解：（1）[1]由题意可知，当P被释放，闭合S、S1时，电压力锅进入“加热”工作状态，此时加热盘R3消耗的电能
（2）[2]AB．电压力锅进入“保温”工作状态后，S1断开，灯L2亮起，由题干可知此时锅内温度达到80°C，而当温度低于60°C时，S2又自动闭合，但衔铁P始终是释放状态，故灯L1始终短路，不会亮；而灯L2由于S2的断开、闭合会间隙发光，故A错误，符合题意，B正确，不符合题意；
C．当锅内温度低于60°C时，衔铁P处于释放状态，S2自动闭合，则加热盘R3两端的电压等于额定电压，所以R3可以正常工作，故C正确，不符合题意；
D．当锅内温度达到80°C时，S2自动断开，此时R2、R3串联在一条支路上，根据串联电路电阻关系和可得通过R3的电流
即当锅内温度达到80°C时，通过R3的电流是小于0.002A的，故D正确，不符合题意。
故选A。
（3）[3]为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C。因为R是热敏电阻，温度与锅内温度保持一致，当电磁铁线圈中的电流达到
I1=0.02A
温度为100°C时，R的阻值为1700Ω，温度每升高1°C，阻值减小80Ω。由题可知，当锅内温度为115°C时，R的电阻
当电磁铁线圈中的电流达到
I2=0.012A
锅内温度为110°C时，R的电阻
电磁铁、灯泡阻值忽略不计，因为处于保压状态，电压不变，根据有
即
解得
答：（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为；
（2）A；
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C，可调电阻R'接入电路的阻值为100Ω。
19．（1）加热状态；（2）24.2Ω，217.8Ω
【详解】
解：（1）当开关S断开时，R1、R2串联；当开关S闭合时，R2被短路，电路中只有R1工作，根据串联电阻的规律可知，串联电阻大于其中任一电阻，根据P=UI有
故可知，当开关S闭合，电路的功率大，为加热状态。
（2）由功率的变形公式可知
当开关S断开时，为保温状态，由串联电阻的规律
答：（1）通过推理可知，当开关S闭合时，该电热器处于加热状态；
（2）R1和R2的阻值分别为24.2Ω和217.8Ω。
20． 内 2A 6.72×105J 56%
【详解】
（1）[1]电火锅工作时，消耗电能，产生内能，将电能转换为内能。
（2）[2]电火锅正常保温挡工作时通过的电流
I保＝＝＝2A
（3）[3]一满锅水的体积
V＝2L＝2dm3＝2×10-3m3
水的质量
m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg
水吸收的热量
Q吸＝c水m水(t﹣t0)＝4.2×103J/(kg·℃)×2kg×(100℃﹣20℃)＝6.72×105J
（4）[4]电火锅正常工作加热10min消耗的电能
W＝P加t加＝2000W×10×60s＝1.2×106J
电火锅的加热效率
η＝×100%＝×100%＝56%
21． 开关 DEF 见解析 A 全部 2420
【详解】
（1）[1]由“当风扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护风扇的作用”可知，保护装置相当于一个开关。
[2]该装置中小球起到断开或闭合电路的作用，应该选用导体材料来制作；铜、铝、铁都是导体，而陶瓷、塑料、玻璃都是绝缘体，故小球不可以使用D、E、F的材料制作。
（2）[3]由题意可知，将保护装置、开关、调速器、定时器、风扇首尾顺次连接即可，如图所示：
；
（3）[4]A．电风扇吹出的风加快了人体汗水表面的空气流动速度，使汗水的蒸发加快，蒸发过程要吸热，有致冷作用，所以使用电风扇人会感觉凉快，但室内温度不变，故A错误，符合题意；
B．风扇的扇叶转动时与空气摩擦带电，而带电体具有吸引轻小物质的性质，所以容易吸附灰尘，故B正确，不符合题意；
C电风扇、电视机等用电器都应能独立工作，故它们应采用并联的连接方式，故C正确，不符合题意；
D．为了安全使用，电风扇的金属外壳应接地，需要使用三孔插座，这样即使外壳带电，电流也能通过地线流入大地，不会对人造成伤害，故D正确，不符合题意。
故选A。
（4）[5]扇片被卡住时，此时可以看做是纯电阻，总功率即为发热功率，电风扇消耗的电能全部转化为内能。
[6]它的发热功率
