人教版九年级全一册第十九章生活用电单元练习（含解析）

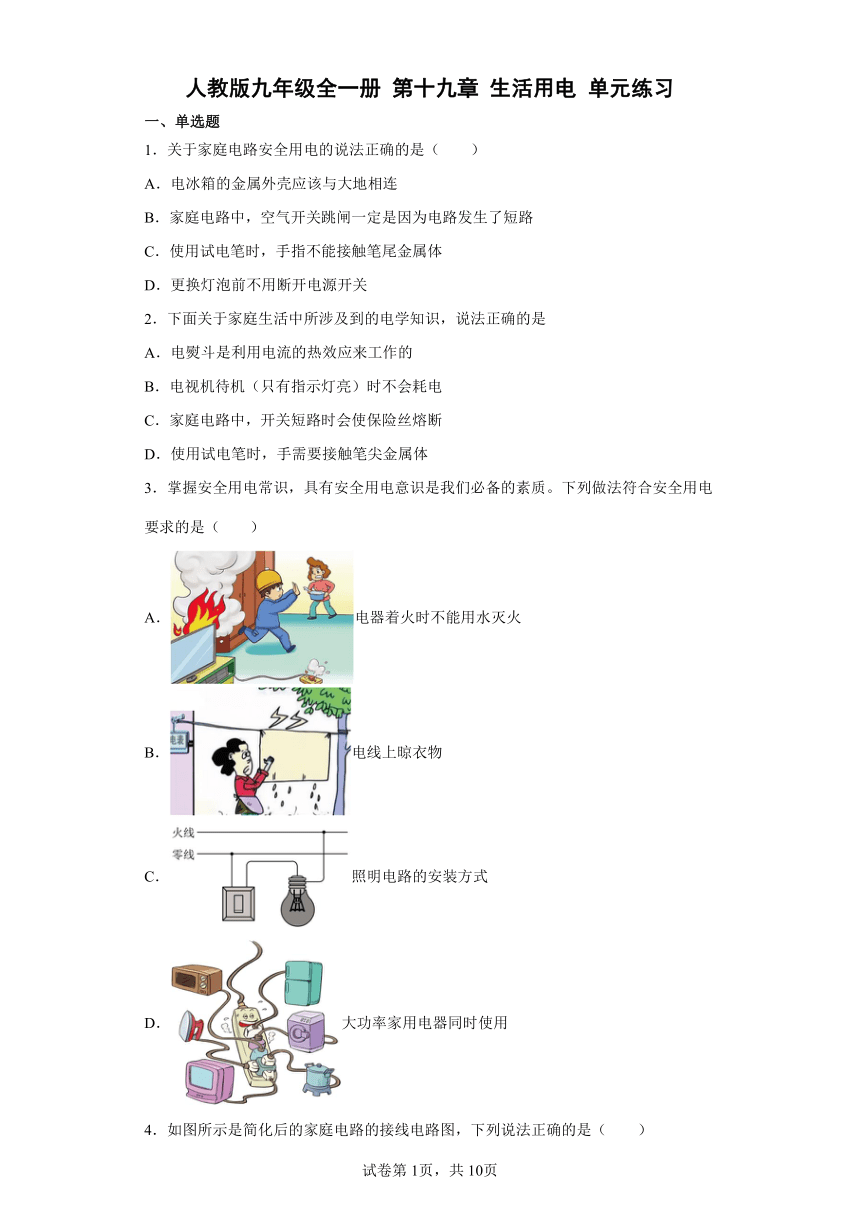

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．关于家庭电路安全用电的说法正确的是（　　）
A．电冰箱的金属外壳应该与大地相连
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体
D．更换灯泡前不用断开电源开关
2．下面关于家庭生活中所涉及到的电学知识，说法正确的是
A．电熨斗是利用电流的热效应来工作的
B．电视机待机（只有指示灯亮）时不会耗电
C．家庭电路中，开关短路时会使保险丝熔断
D．使用试电笔时，手需要接触笔尖金属体
3．掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（ ）
A．电器着火时不能用水灭火
B．电线上晾衣物
C．照明电路的安装方式
D．大功率家用电器同时使用

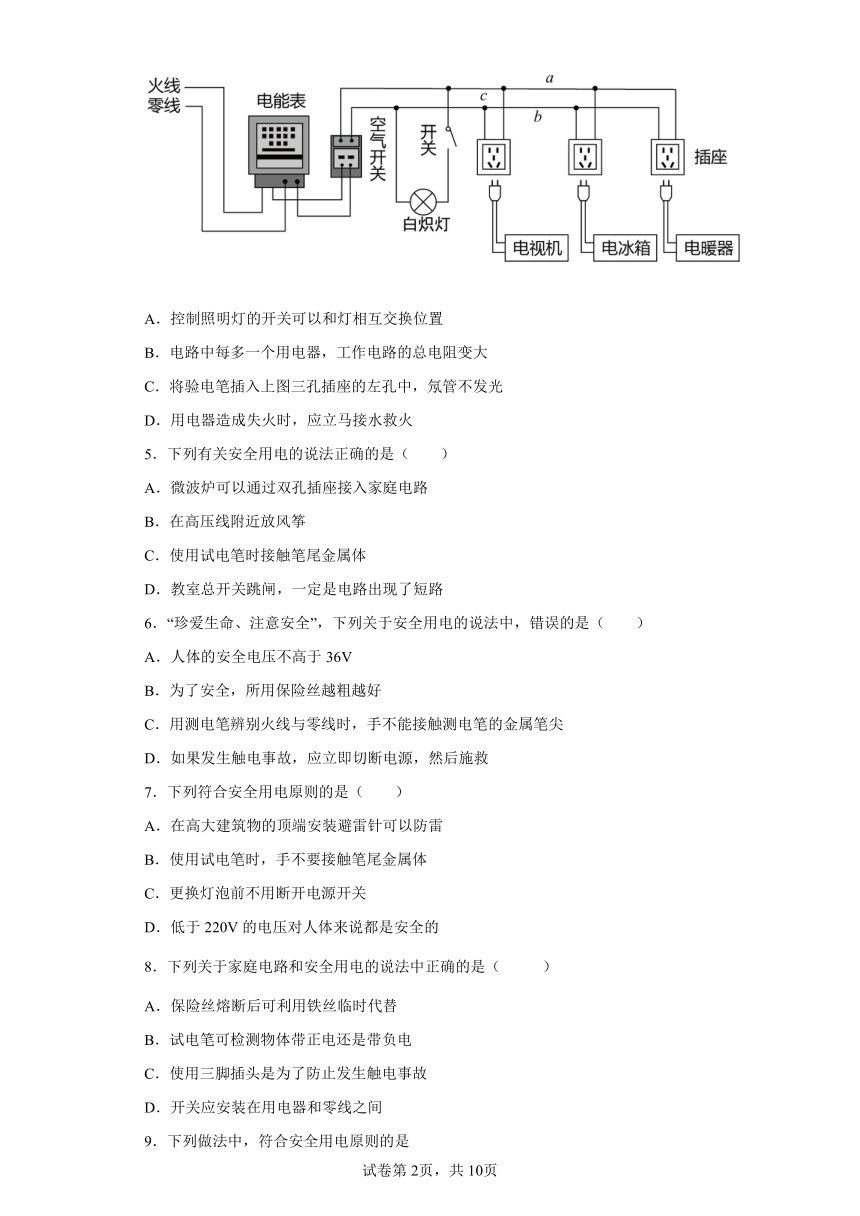

4．如图所示是简化后的家庭电路的接线电路图，下列说法正确的是（　　）
A．控制照明灯的开关可以和灯相互交换位置
B．电路中每多一个用电器，工作电路的总电阻变大
C．将验电笔插入上图三孔插座的左孔中，氖管不发光
D．用电器造成失火时，应立马接水救火
5．下列有关安全用电的说法正确的是（　　）
A．微波炉可以通过双孔插座接入家庭电路
B．在高压线附近放风筝
C．使用试电笔时接触笔尾金属体
D．教室总开关跳闸，一定是电路出现了短路
6．“珍爱生命、注意安全”，下列关于安全用电的说法中，错误的是（　　）
A．人体的安全电压不高于36V
B．为了安全，所用保险丝越粗越好
C．用测电笔辨别火线与零线时，手不能接触测电笔的金属笔尖
D．如果发生触电事故，应立即切断电源，然后施救
7．下列符合安全用电原则的是（　　）
A．在高大建筑物的顶端安装避雷针可以防雷
B．使用试电笔时，手不要接触笔尾金属体
C．更换灯泡前不用断开电源开关
D．低于220V的电压对人体来说都是安全的
8．下列关于家庭电路和安全用电的说法中正确的是（ ）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．使用三脚插头是为了防止发生触电事故
D．开关应安装在用电器和零线之间
9．下列做法中，符合安全用电原则的是
A．在电线上晾衣服 B．洗衣机、电冰箱的电源插头用的是两线插头
C．用湿布擦拭电气设备 D．发现有人触电，要先切断电源再进行急救

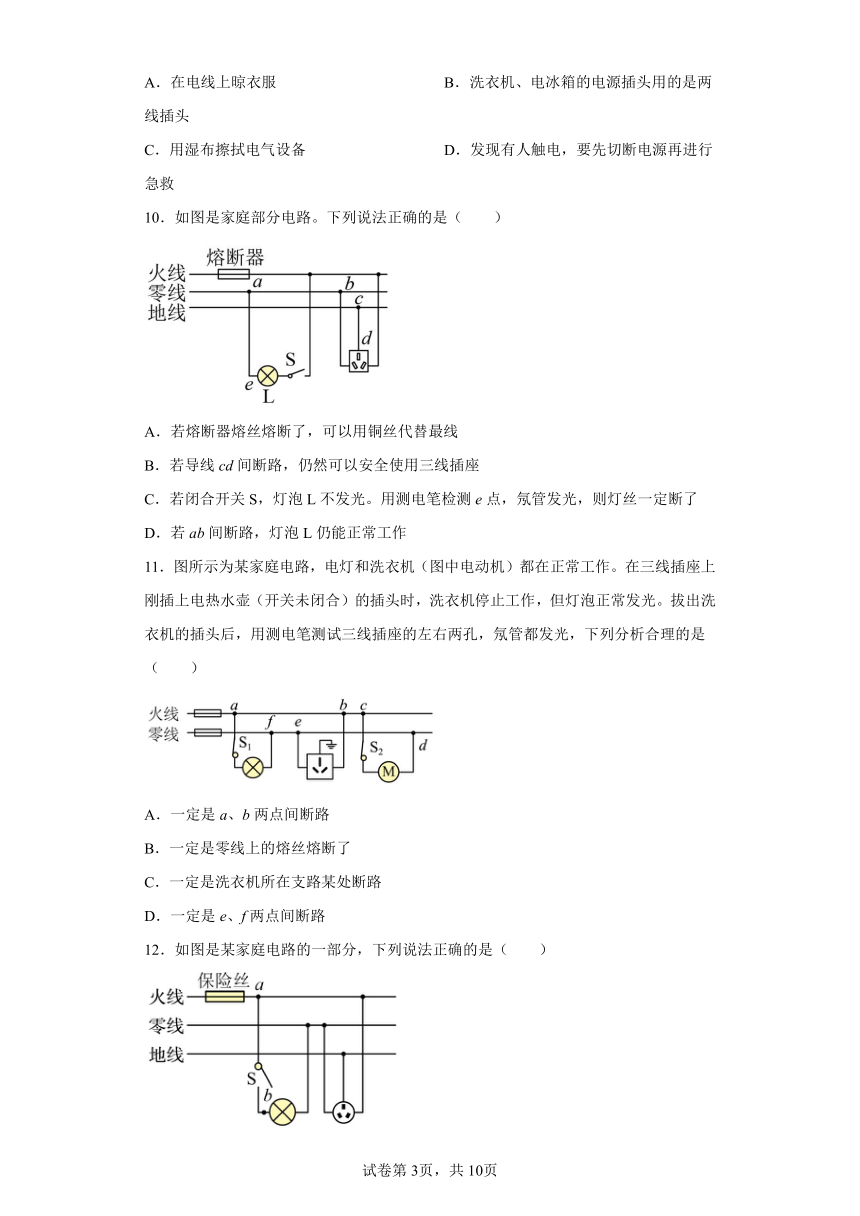

10．如图是家庭部分电路。下列说法正确的是（　　）
A．若熔断器熔丝熔断了，可以用铜丝代替最线
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管发光，则灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
11．图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（　　）
A．一定是a、b两点间断路
B．一定是零线上的熔丝熔断了
C．一定是洗衣机所在支路某处断路
D．一定是e、f两点间断路

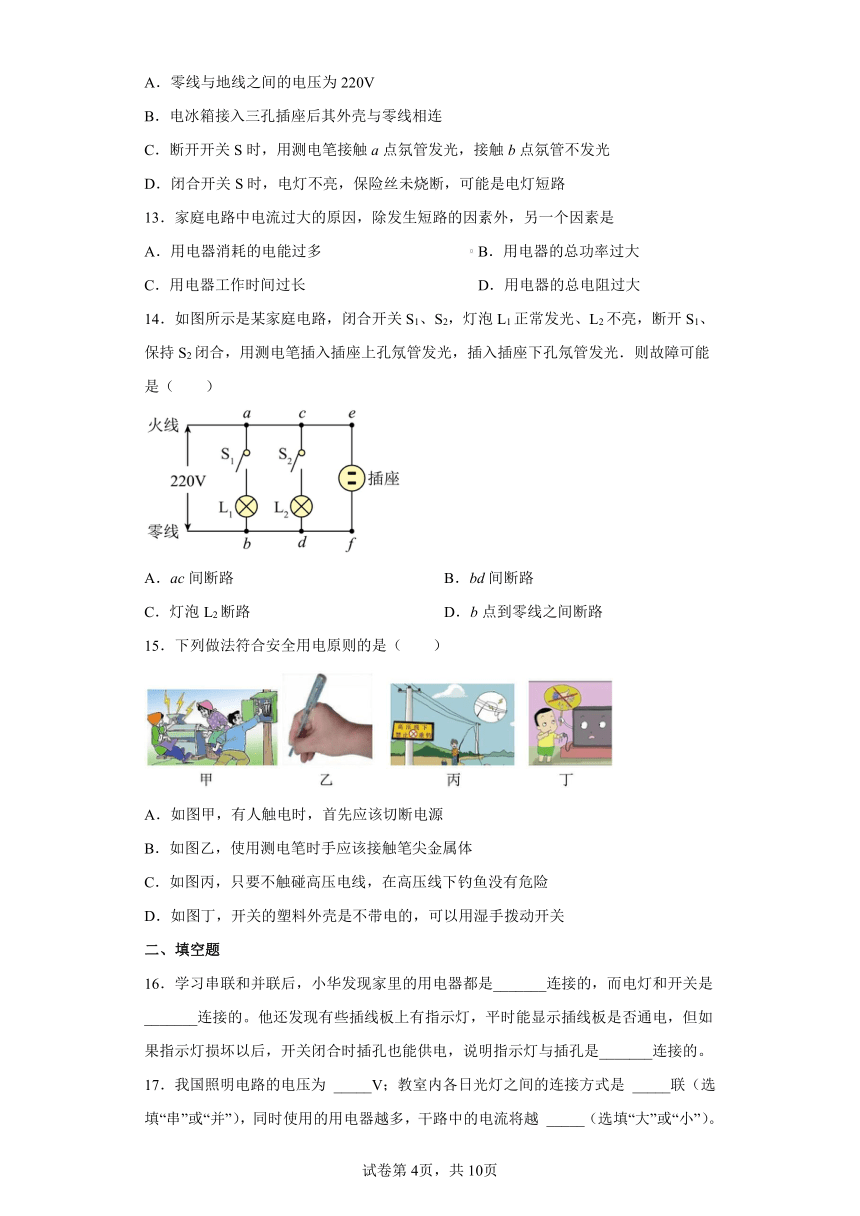

12．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
13．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
14．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（　　）
A．ac间断路 B．bd间断路
C．灯泡L2断路 D．b点到零线之间断路
15．下列做法符合安全用电原则的是（　　）
A．如图甲，有人触电时，首先应该切断电源
B．如图乙，使用测电笔时手应该接触笔尖金属体
C．如图丙，只要不触碰高压电线，在高压线下钓鱼没有危险
D．如图丁，开关的塑料外壳是不带电的，可以用湿手拨动开关
二、填空题
16．学习串联和并联后，小华发现家里的用电器都是_______连接的，而电灯和开关是_______连接的。他还发现有些插线板上有指示灯，平时能显示插线板是否通电，但如果指示灯损坏以后，开关闭合时插孔也能供电，说明指示灯与插孔是_______连接的。
17．我国照明电路的电压为 _____V；教室内各日光灯之间的连接方式是 _____联（选填“串”或“并”），同时使用的用电器越多，干路中的电流将越 _____（选填“大”或“小”）。如图所示是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于 _____了导线的横截面积，从而 _____了输电导线的电阻，这样就能大大 _____了输电线上电能的损失（选填“增大”或“减小”）。
18．在家庭电路中，为了用电安全，控制用电器的开关要连接在______线和用电器之间。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______。
19．家里的电灯正常工作时电压为_______V，家里的电视、电冰箱等家用电器的连接方式是_______的（填“串联”或“并联”）。古丽同学的妈妈把电饭锅插头插进插座时，这时的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部_______，也可能是电路用电器总功率_______。电饭锅是利用电流的_______效应工作的。
20．在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，他家同时工作的用电器总功率不能超过______W，当电路中电流过大时，______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用；单独接入某用电器工作一段时间，电能表的转盘2min转过20圈，该用电器的实际电功率是______W。
三、综合题
21．某栋楼的电梯间的走廊上装有2盏灯泡，由一个开关控制，灯泡的铭牌（部分）如图所示。闭合开关，两灯正常发光：断开开关，两灯熄灭。某一天其中一个灯泡烧坏了，在更换灯泡之前，电工断开开关，用试电笔接触灯泡的接线柱，氖管发光。
(1)这两盏灯的连接方式可能是图中的哪幅图？ _____ [选填序号]
(2)小凯用秒表和电能表（如图所示），来测量每盏灯泡的电功率，断开其他各层灯泡开关，只保留这2盏灯工作，测得转盘转10转时，刚好用时4min，当时的电压是220V，由此可知灯泡的电功率是 _____ ；
(3)为帮助小区改造电路，节约电能，小凯在实验室设计了一个模拟电路，如图所示，其中声敏开关（S声）的特性是有声音响时，开关闭合；光敏开关（S光）的特性是环境光线较亮时，开关断开。根据小凯设计的电路，下列哪些表述正确 _____ [只填序号]
A．白天时灯泡一定不亮
B．黑夜时灯泡一直亮
C．黑夜无声时，灯泡不亮
D．以上表述都错误
22．小明家新买了一台多功能LED台灯，其结构如图甲所示。S1是控制LED灯的开关，USB接口可以给手机充电。小明发现即使S1断开，USB接口也能正常使用。安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开切断台灯的电源：
(1)根据以上信息，请用笔画线代替导线，将图乙中的电路元件接入电路（假设把火线和零线分别看作电源的两极）；
( )
(2)小明对开关S2很感兴趣，并开始研究其功能。它将台灯点亮，并保持支架和灯头的夹角不变，试着向后调整支架的位置，当达到图丙所示的位置时，台灯虽未倾倒但底座前端刚好翘起，此时S2断开，台灯熄火。如果把台灯看做是杠杆，此时恰好平衡，则动力臂_______ （填 “大于”、“等于”或“小于”）阻力臂，属于_______杠杆 （填“省力”、“费力”或“等臂”）。接下来，小明向固定在底座上的笔筒中放入一支铅笔，这时台灯底座重新落回桌面，S2闭合台灯亮起。当他再从笔筒中取出这只笔时，台灯底座前端翘起，再次熄灭；
(3)小明设想：如果利用安全开关S2制作一个在手机充电时可以自动断电的控制装置，这样就可以避免因夜间手机充电时间过长而带来的安全隐患。经过思考小明只借助了湿巾和少量的水便设计出了一个简易的装置。以下是小明给的设计方案，请将其补充完整：
<1>抽取一张湿巾放进空笔筒中，并把手机数据线插入台灯底座的USB接口，手机开始充电；
<2>慢慢向后调节支架，同时观察手机充电的情况，直至手机刚好开始充电；
<3>保持支架和灯头的位置不变，向笔筒中倒入适量的水，使开关S2闭合。一段时间后，台灯底座前端自动翘起，开关S2切断电路。请解释台灯底座前端自动翘起的原因：________________________；
<4>在不改变支架和灯头位置的前提下，若要缩短充电时间，可采用的方法_____________。
23．(1)安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V 6A）、S2（250V 16A），为了安全和实用。应选用开关______和图1中_______（填“甲”或“乙”）插座；
(2)家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为220V，当开关S_____（填“断开”或“闭合”）时就能模拟用电器漏电，此时通过A、B两处的电流IA______IB（填“＞”“＝”或“＜”）；
(3)电冰箱使用时外壳一定要地线，以保证安全。夏天，为了节能，可将冰箱的设置温度适当调_____（填“高”或“低”），有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为______h。
24．如图是某品牌电热水壶，请你用学过的物理知识解答下列问题：
（1）电热水壶的壶嘴与壶身中的水面总是相平，这是______原理在生活中的实际应用：它的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是______体；它用三线插头是因为插头上标着E的导线和电热水壶的______相连，插座上相应的导线和室外的______相连。
（2）电热水壶，正常工作时通过它的电流是多少________？
（3）如果按说明书要求给电热水壶装满水（水温是25℃），通电6min，开始沸腾（设当地气压为1个标准大气压）。试计算电热水壶烧水时的效率________。[水的密度为1.0×103kg/m3水的比热容为4.2×103J/(kg·℃)]
型号 ****
最大盛水量 1.2L
电源电压 220V
电源频率 50Hz
额定功率 1100W
25．(1)蓄电池对外供电时，其他形式的能转化为______能；用摩擦的方法使物体带电的过程中，______能转成电能。
(2)如图，家庭电路中有一个开关和插座，两个灯泡。开关S同时控制电灯L1和L2，电灯不发光时插座也能给用电器提供电压。请设计并连接符合要求的电路______。

(3)如图将电阻R1、R2并联在电源两端，电流表A1示数为0.3A，电流表A示数为0.5A，此时R1消耗的功率为3.6W，则R2=______欧姆，请写出求解R2的思路。
26．如图所示，规格均为“220V， 40W” 的灯L1和L2、三孔插座接在家庭电路中。开关S控制两灯，当其闭合时，两灯都能正常工作。但三孔插座不受开关S控制。
（1）在图中，按上述要求，把电路连接完整。
( )
（2）若在电路某处安装保险丝，应该安装在_________处最合理。（选填“A”、“B”或“C”）
（3）“220V 1000W”的电热水壶在电路中正常工作100s，使0.5kg的水升温40℃。[水没有沸腾； c水=4.2×103J/（kg·℃）]求：
①电热水壶消耗的电能是多少_______
②电热水壶的加热效率是多少_______
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故A正确；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故D错误。
故选A。
2．A
【详解】
A．电熨斗工作时把电能转化成内能，是利用电流的热效应来工作的，故A正确；
B．电视机的指示灯也消耗电能，因此待机（只有指示灯亮）时也会耗电，故B错误；
C．保险丝熔断的原因是电源短路或用电器功率大，与开关的短路无关，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误．
3．A
【详解】
A．电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合题意；
B．湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合题意；
C．在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合题意；
D．很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合题意。
故选A。
4．C
【详解】
A．控制灯泡的开关要接在灯泡和火线之间，其位置不能互换，断开开关时，可以切断火线，保证人接触灯泡时，避免发生触电事故，故A错误；
B．电路中各个用电器并联的，电路中每多一个用电器，相当于并联了一个电阻，则工作电路的总电阻变小，故B错误；
C．三孔插座的左孔连接为零线，将试电笔插入三孔插座的左孔中，氖管不发光，故C正确；
D．用电器造成失火时，生活用水是导体，不应立马接水救火，否则容易发生触电事故，故D错误。
故选C。
5．C
【详解】
A．微波炉带有金属外壳，为了防止因为漏电现象而产生的触点现象出现，应该使用三孔插座接入家庭电路，故A错误；
B．在高压线附近放风筝，可能发生触电现象，故B错误；
C．使用试电笔时接触笔尾金属体，试电笔与电线、人体、大地形成闭合回路，才能工作，故C正确；
D．教室总开关跳闸，不一定是电路出现了短路，也可能是电路总电流过大引起；故D错误。
故选C。
6．B
【详解】
A．对人体的安全电压不高于36V，高于此电压则可能发生触电事故，故A正确，不符合题意；
B．为了安全，应选择合适的保险丝，保险丝越粗，允许通过的电流越大，过粗的保险丝在电流总电流过大时不能起到保护作用，故B错误，符合题意；
C．使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故C正确，不符合题意；
D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故D正确，不符合题意。
故选B。
7．A
【详解】
A．在雷雨天气，高楼顶部和高空云层都会带上大量电荷，当在高大建筑物的顶端安装避雷针后，大量电荷都会聚集在避雷针的尖端，避雷针的尖端和云层之间就会形成超高电压，超高电压将空气击穿形成导体，高空云层里面的电荷就通过避雷针和与大地相连的导体源源不断的流入大地，从而起到避免高处建筑物被雷击的风险，故A符合题意；
B．使用试电笔时，手要接触笔尾金属体，试电笔中氖管才会发光，但是手不能接触笔尖金属体，故B不符合题意；
C．更换灯泡前要断开电源开关，避免更换灯泡时不小心碰到灯泡或者灯座金属部分发生触电事故，故C不符合题意；
D．对人体的安全电压是不高于36V，故D不符合题意。
故选A。
8．C
【详解】
A．保险丝在电流过大时，由于温度升高而熔断，切断电路，从而起到保护电路的作用。因为铁丝的电阻小、熔点高，在电流过大时不会熔断，起不到保险的作用，故A错误；
B．测电笔的作用是辨别家庭电路中的火线和零线，不能检测物体带正电或负电，故B错误；
C．三脚插头插入插座，中间标有E的插脚与插座的地线连接，这样就可以将家用电器的外壳与地线连接，可以防止金属外壳带电而发生触电事故，故C正确；
D．开关应控制火线，开关要安装在用电器和火线线之间，故D错误。
故选C。
9．D
【详解】
A. 湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误．B. 有金属外壳的用电器接地线是为了防止触电事故的发生，故洗衣机、电冰箱的电源插头必须使用三孔插头，故B错误．C. 湿布是导体，用湿布擦拭正在工作的用电设备容易发生触电事故，故C错误．D. 发现有人触电时，要先切断电源或用绝缘体将电源挑开，再进行急救正确．故选D.
10．D
【详解】
A．熔断器熔丝断了，应在排除故障后换用同规格的熔丝，绝不能用铜丝代替，因为铜丝在电流过大时不会熔断，不能起到保险作用，故 A错误；
B．若cd间断路，则插座接地线断，用电器的金属外壳不能接地，在用电器漏电时会造成触
电事故，所以不能再安全使用三线插座，故B错误；
C．e点与零线直接相连，闭合开关S，灯泡L不发光。用用测电笔检测e点，氖管发光，说明电流从火线经过开关灯泡和大地构成了通路，灯丝没烧断，故C错误；
D．若ab间断路，即部分零线断路，但灯泡的两端依然可以连接到火线和零线形成回路，所以灯泡可以正常发光，故D正确。
故选D。
11．D
【详解】
A．若a、b两点间断路，没有电流经过三孔插座，三孔插座的左右两个孔都不能使氖管发光，故A不符合题意；
B．若零线上的熔丝熔断了，电流不是通路，灯泡也不会发光，故B不符合题意；
C．若洗衣机所在支路某处断路，则三孔插座中，当试电笔插在左边接零线的孔，氖管不会发光，故C不符合题意；
D．若e、f两点间断路，灯泡所在的支路是通的，故灯泡发光，e、f两点间断路，电流无法回到零线，但是当试电笔接触左边接零线的孔时，是发光的，洗衣机所在的电路也无法构成通路，故洗衣机也不工作，故D符合题意。
故选D。
12．C
【详解】
A．零线与地线之间的电压为0V，故A错误；
B．电冰箱接入三孔插座后其外壳应与地线相连，故B错误；
C．断开开关S时，a点可看作在火线上，b点看作在零线上，所以用测电笔接触a点氛管发光，接触b点氛管不发光，故C正确；
D．若电灯短路，则电路中电流会过大，保险丝会烧断，所以闭合开关S时，电灯不亮，保险丝未烧断，不可能是因为电灯短路，故D错误。
故选C。
13．B
【详解】
根据对家庭电路中电流过大的原因理解，另一个因素是用电器总功率过大．故选B.
14．B
【详解】
A．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；
BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。故B正确，C错误；
D．闭合开关S1、S2，灯泡L1正常发光、L2不亮，则灯泡L1所在电路正常，故D错误。
故选B。
15．A
【详解】
A．发现有人触电时，首先要切断电源，再采取救人措施，防止施救者也发生触电事故，故A符合题意；
B．使用测电笔时，手必须接触笔尾金属体，但不能接触笔尖金属体，否则可能发生触电事故，故B不符合题意；
C．安全用电的原则：不接触低压带电体，不靠近高压带电体，故不能在高压线下钓鱼，故C不符合题意；
D．不纯净的水是导体，用湿手摸开关，容易发生触电事故，故D不符合题意。
故选A。
16． 并联 串联 并联
【详解】
[1]家庭电路中各用电器是单独工作，互不影响的，所以并联连接。
[2]开关要控制电灯的通断，应跟电灯串联。
[3]由题意知，插线板上的指示灯和插孔的工作互不影响，是并联连接。
17． 220 并 大 增大 减小 减小
【详解】
[1]不同国家的电压标准不同，我国家庭电路电压为220V。
[2]教室内各日光灯工作时互不影响，一个坏了其它的还可以工作，因此教室内各日光灯是并联。
[3]各用电器是并联关系，用电器越多，则电路的总电阻越小，而电源电压不变，所以干路电流将越大。
[4][5]将四根导线并联起来，相当于导线增粗，即增大了导线的横截面积，导体电阻与横截面积有关，横截面积越大，电阻值越小，所以这样的装置可以减小输电导线的电阻。
[6]根据焦耳定律可知，输电线的电阻变小，相同时间内输电线产生的热量变少，所以可以大大减小输电线上电能的损失。
18． 火 ab之间断路
【详解】
[1]为了用电安全，在家庭电路中，开关应接在火线和家用电器之间，断开开关时，能切断火线，操作更安全。
[2]闭合开关后，发现电灯不亮，说明电路中有断路故障；用试电笔测试b、c、d三点，氖管都发光，这说明从火线→d→c→b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，说明a、b之间某处断路。
19． 220 并联 短路 过大 热
【详解】
[1]家庭电路的照明电压是220V，所以，家里的电灯正常工作时电压为220V。
[2]家里的电视、电冰箱等家用电器可以独立工作， 它们的连接方式是并联的。
[3][4]自动空气开关“跳闸”，是由于家庭电路中电流过大造成的，家庭电路中电流过大的原因有两个，可能是短路，也可能是电路用电器总功率过大。
[5]电流的热效应是指电流通过导体时会产生热量，将电能转化为内能，电饭锅是利用电流的热效应工作的。
20． 4400 空气开关 200
【详解】
[1]由电能表的参数可知，电能表工作电压是220V，允许通过的最大电流为20A，他家同时工作的用电器最大总功率
[2]空气开关在电流过大时会自动切断电路，从而保护用电器或人身安全，而漏电保护器在人体接触火线时迅速切断电流，避免出现触电事故。
[3]电能表的转盘转过30圈消耗电能
该用电器实际功率
21． B 25W B
【详解】
(1)[1]电工断开开关，用试电笔接触灯泡的接线柱，氛管发光，说明开关接在了灯泡与零线之间，其中一个灯泡烧坏了，若电路串联，电路没有电流通过，用氖管去测靠零线灯泡的接线柱，氖管不发光，则电路为并联电路，故ACD项不符合题意，B项符合题意；所以这两盏灯的连接方式可能是图中的B图。
(2)[2]由电能表参数可知电能表消耗1kW h的电功需要转3000转，则转盘转10转时，两盏灯电流做功
4min内两盏灯消耗电功率
则灯泡的电功率是
(3)[3]当有声音响时而光线比较亮，声控开关闭合，光控开关断开，电路连通，灯泡亮，所以白天只要有声响，灯就亮；当没有声音，但光线比较暗时，声控开关断开，光控开关闭合，电路连通，灯泡亮，所以到了晚上，有或者没有声响，灯都会亮。
综上所述ACD项不符合题意，B项符合题意。
故选B。
22． 大于 省力杠杆 见详解 见详解
【详解】
(1)[1] S1是控制LED灯的开关所以S1与IED灯串联；S1断开，USB接口也能正常使用，说明LED灯与USB接口并联；S2断开，切断台灯的电源，所以S2在干路上，由此连接电路如图所示：
(2)[2][3]由图丙知，支点在O处，作出动力G1和阻力G2的力臂，如图所示：
由图知，动力臂大于阻力臂，为省力杠杆。
(3)[4]将笔筒中放入纸巾，加入适量水，放在底座上，当水蒸发后，其重力减小，根据杠杆的平衡条件，当动力与动力臂的乘积大于阻力与阻力臂的乘积时杠杆失去平衡，如果充电时间与水蒸发时间相同时，底座前端刚好翘起。
[5]若笔筒中水的质量越少，水蒸发时间短，台灯失去平衡的时间越短，即充电时间越短。
23． S2 甲 闭合 < 高 8
【详解】
(1)[1][2]电热水器正常工作时的功率
正常工作时的电流是
开关S1允许的最大电流是6A，这个不合适，应该选择开关S2；因为电热水器的外壳是金属外壳且在潮湿环境使用，为了防止其外壳带电时而发生的触电事故，应该选择三孔插座甲。
(2)[3]假设当开关S闭合时，会有电流流过电阻R，开关S，从图2可以看到，这情况下，流过火线的电流只有用电器的电流，而流过零线的电流即包括用电器的电流，也包括电阻R的电流，通过火线与零线的电流不相等，这时能模拟用电器漏电，所以当开关S闭合时就能模拟用电器漏电。
[4]通过A处的电流大小等于用电器的电流，通过B处的电流大小等于用电器的电流加上电阻R的电流，可知。
(3)[5]夏天为了节能，可将冰箱的设置温度适当调高些。
[6]由题意可知，冰箱的额定功率是150W，其一天消耗的电能是
其一天工作的时间是
则该冰箱压缩机在一天内工作的总时间为8h。
24． 连通器 绝缘体 外壳 大地 5A 95.45%
【详解】
（1）[1]电热水壶的壶嘴和壶身都是上端开口，且底部相通，构成连通器；电热水壶的壶嘴与壶身中的水面总是相平，这是连通器原理在生活中的实际应用。
[2]电热水壶的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是不容易导电的绝缘体，可以防止发生触电事故。
[3][4]为了防止金属外壳漏电对人体产生的伤害，采用三线插头是因为插头上标着E的导线和电热水壶的外壳相连，插座上相应的导线和室外的地线相连。
（2）[5]电热水壶，正常工作时通过它的电流是
（3）[6]由表格数据可知，电热水壶的最大盛水量为1.2L，水的质量为
m＝ρV＝1.0×103kg/m3×1.2×10-3m3＝1.2kg
将25℃的水加热至沸腾状态，水吸收的热量为
Q吸＝cmΔt＝4.2×103J/(kg·℃)×1.2kg×(100℃-25℃)＝3.78×105J
消耗的电能为
W＝Pt＝1100W×360s＝3.96×105J
电热水壶烧水时的效率为
25． 电能 机械能 详见解析
(1)根据能量转化前后能量的存在形式进行解答；
(2)根据灯泡和三孔插座的接法作图即可；
(3)两灯泡并联，电流表A测的是总电流，电流表A1测的是电阻R1中的电流，求出电阻R2中的电流，根据P=UI求出灯泡两端的电压，即电源电压，再根据求出R2电阻值。
【详解】
(1)[1]蓄电池对外供电时，其他形式的能转化为电能。
[2]用摩擦的方法使物体带电的过程中，消耗了机械能得到了电能，因此是机械能转化成电能。
(2)[3]两个灯泡并联，开关S控制干路，且开关连在火线与灯泡之间，灯泡另一端接零线；三孔插座的左孔接零线，右孔接火线，上孔接地线；如下图所示：
(3)[4]由图可知，两灯泡并联，电流表A测的是总电流，I=0.5A，电流表A1测的是电阻R1中的电流，I1=0.3A，电阻R1中的电流
I2=I I1=0.5A 0.3A=0.2A
由P=UI可得，电阻R1两端的电压，即电源电压
由可得，电阻R2的阻值
求解R2的思路：根据I2=I I1求出电阻R2中的电流，根据P1=UI1求出灯泡两端的电压，即电源电压，再根据求出R2的阻值。
26． A
【详解】
(1)[1]由题意可知，开关控制两灯，两灯并联，开关在干路上，三孔插座单独并联在电路中，作图如下
；
(2)[2]安装保险丝需安装在火线上，应在A处最合理；
(3)①[3]根据题意，消耗的电能
；
②[4]由题意可知水吸收的热量
，
则水壶的加热效率为
。
