人教版九年级全一册第十五章电流和电路章末综合练（含解析）

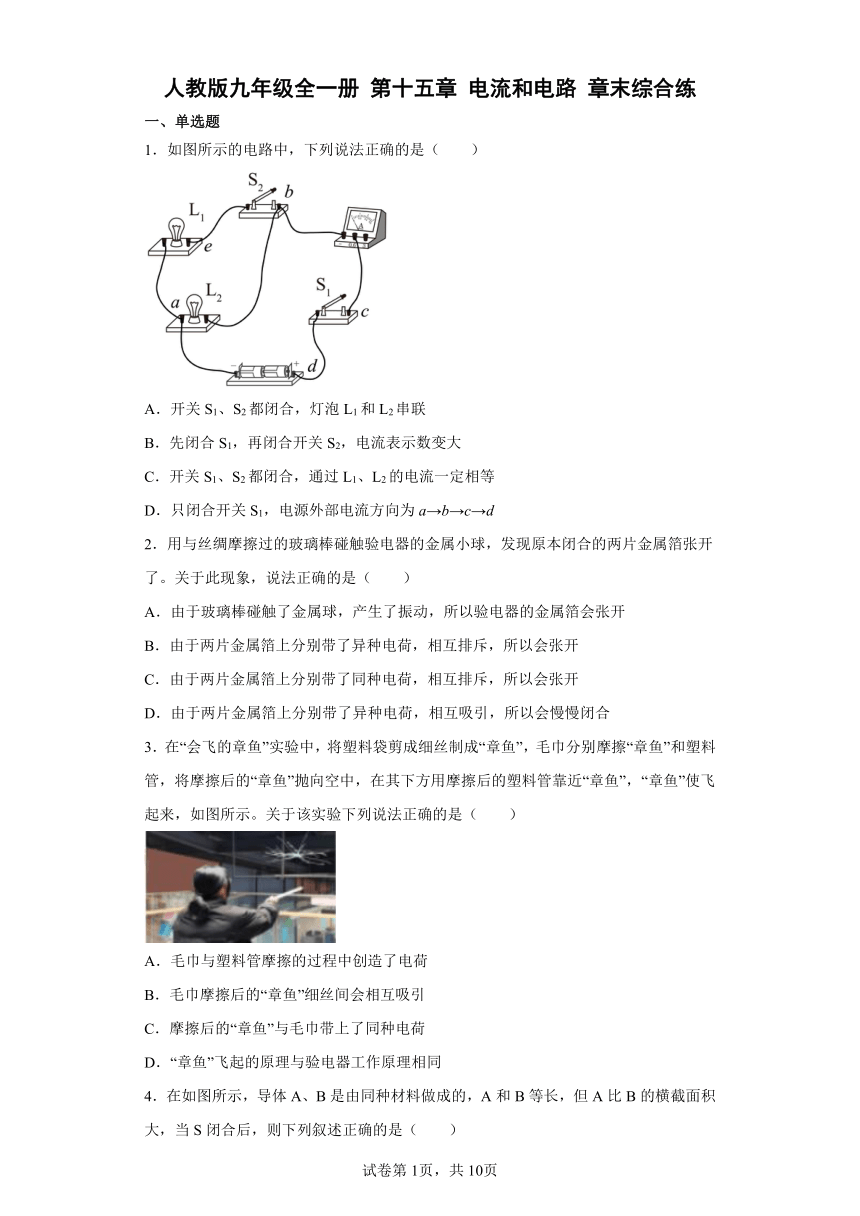

人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．如图所示的电路中，下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．先闭合S1，再闭合开关S2，电流表示数变大
C．开关S1、S2都闭合，通过L1、L2的电流一定相等
D．只闭合开关S1，电源外部电流方向为a→b→c→d
2．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。关于此现象，说法正确的是（　　）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
3．在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（　　）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同

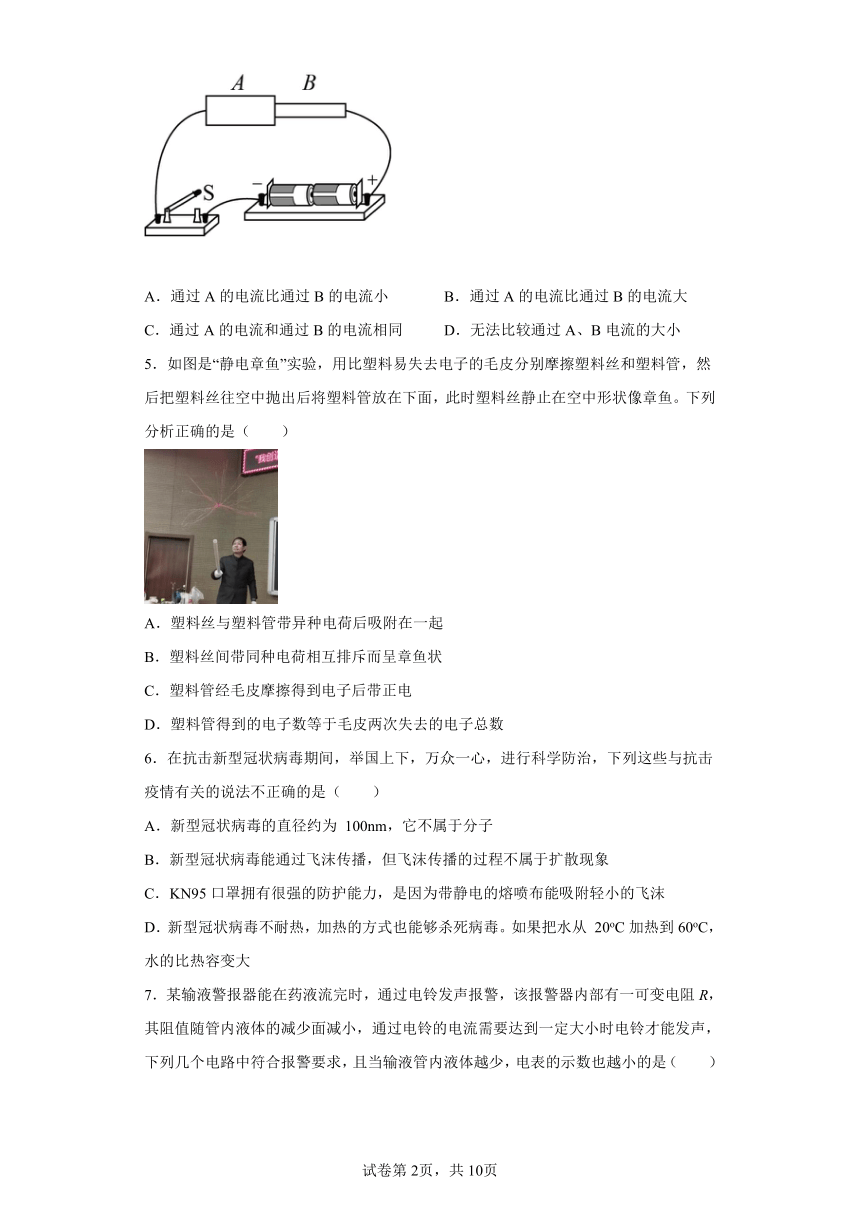

4．在如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（　　）
A．通过A的电流比通过B的电流小 B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同 D．无法比较通过A、B电流的大小
5．如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（　　）
A．塑料丝与塑料管带异种电荷后吸附在一起
B．塑料丝间带同种电荷相互排斥而呈章鱼状
C．塑料管经毛皮摩擦得到电子后带正电
D．塑料管得到的电子数等于毛皮两次失去的电子总数
6．在抗击新型冠状病毒期间，举国上下，万众一心，进行科学防治，下列这些与抗击疫情有关的说法不正确的是（　　）
A．新型冠状病毒的直径约为 100nm，它不属于分子
B．新型冠状病毒能通过飞沫传播，但飞沫传播的过程不属于扩散现象
C．KN95口罩拥有很强的防护能力，是因为带静电的熔喷布能吸附轻小的飞沫
D．新型冠状病毒不耐热，加热的方式也能够杀死病毒。如果把水从 20oC加热到60oC，水的比热容变大
7．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
A． B．
C． D．
8．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）
A． B． C． D．
9．下列物品具有导电属性的是（　　）
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙
10．在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（　　）
A．梳头时，空气进入头发
B．梳子对头发有吸引作用
C．头发和梳子摩擦后，头发因带同种电荷而相互排斥
D．头发和梳子摩擦后，头发因带异种电荷而相互吸引

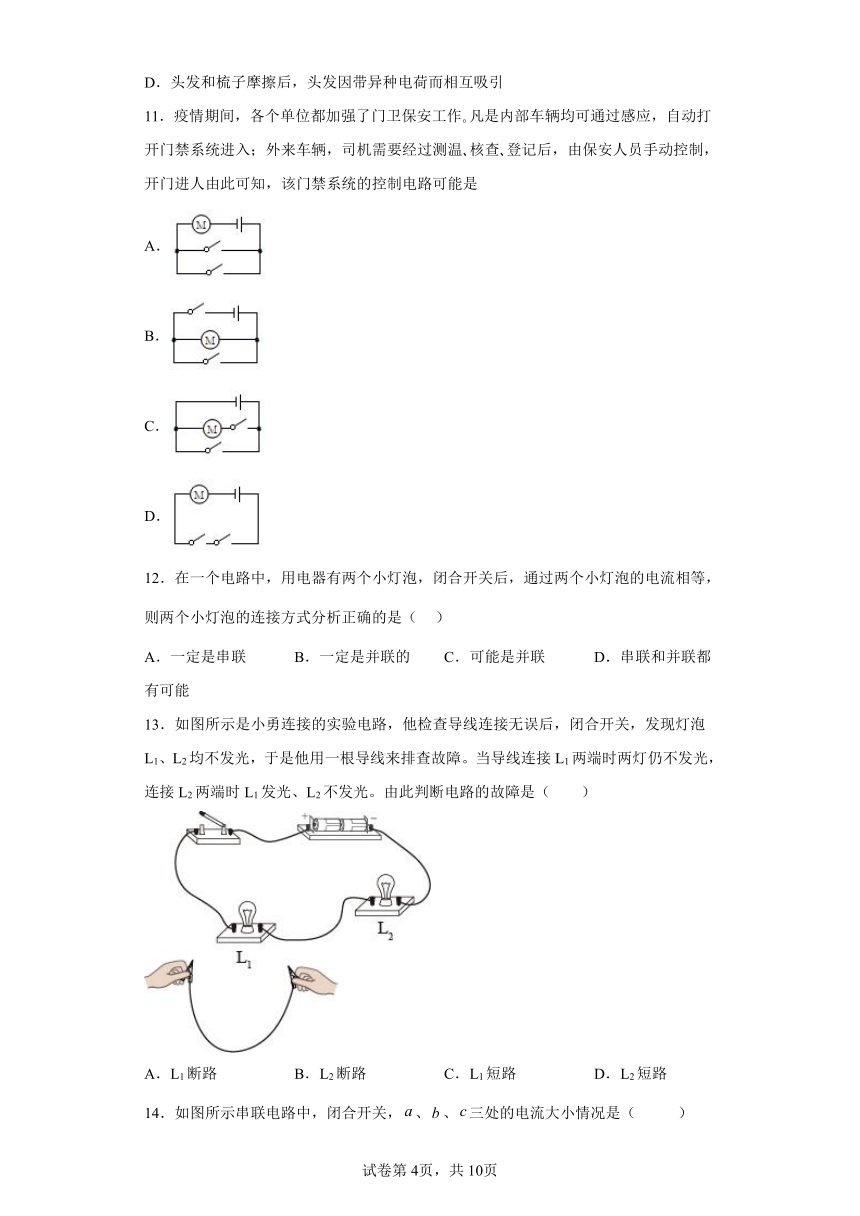

11．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．
12．在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（ ）
A．一定是串联 B．一定是并联的 C．可能是并联 D．串联和并联都有可能
13．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
14．如图所示串联电路中，闭合开关，、、三处的电流大小情况是（ ）
A．三处电流不相等
B．三处电流一样大
C．处电流最大
D．处电流最小
15．如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（　　）
A．
B．
C．
D．
二、填空题
16．图中电流表的分度值是______A，示数是______A。
17．用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带_____电；带电的玻璃棒接触验电器，验电器金属箔张开，是因为_____种电荷相互排斥．
18．被丝绸摩擦过的玻璃棒由于______而带上正电，用这个玻璃棒去接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷相互______而张开，实验时发现金属箔片张开角度很小，说明玻璃棒______。
19．如图甲所示的电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，此时通过L1的电流为______A，通过L2的电流为______A。若灯L2烧坏，电流表A2示数______（选填“变大”、“变小”或“不变”）。
20．如图所示是一个测量_______大小的仪表，它的分度值是_______。
三、综合题
21．“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。已知起爆器有电流通过就会立刻爆炸，请你帮助专家结合所学的知识进行分析排爆。
（1）在定时阶段，开关S应该______（选填“闭合”或“断开”），因此起爆器处于______（选填“通路”、“短路”或“断路”），所以在定时阶段起爆器不会爆炸引爆炸弹；
（2）定时结束时，定时器（时钟）会把b导线______（填“接通”或“切断”），此时电流______（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸；
（3）综上可知，定时器（时钟）应该安装在______导线上。为使该定时爆炸装置停止工作，应立即剪断导线______（均选填“a”或“b”）。
22．发光二极管（LED）为一种常见的发光体，它内部的发光材料是_____（选填“导体”“半导体”“绝缘体”）制成的，现在很多户外广告屏如图所示是由许许多多相同的LED_____（选填“串联”或“并联”）形成的，可以由电脑独立控制每一个LED的亮暗。由于许多显示屏需滚动显示内容，LED工作的个数也在不停地发生变化，整个显示屏工作过程中的哪些物理量发生了变化_____。（填序号）
A、电源电压 B、插头处的电流
C、整个显示屏的功率 D、相同时间内的耗电量
23．在能源供应持续紧张、环保呼声日益高涨的今天，电动公交车具有环保、低噪音、经济安全等优点而获得青睐。
（1）电动公交车的电池放电后可以再充电，它在充电过程中将______能转化为______能储存下来，此过程中，它是______；（填“用电器”或“电源”）
（2）电动公交车转弯前，要打开转向灯，司机需拨动一下方向盘旁边的一根杆，这根杆的作用相当于电路中的______，位于同侧的前后两个转向灯会同时闪亮，如果前转向灯坏了后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为______；
（3）一辆电动公交车在匀速爬坡时，它的动能______，机械能______。（以上两空选填 “增大”、“减小”或“不变”）。在下陡坡时司机要踩着刹车，刹车片会发烫，这是通过______的方式增加刹车片的内能。
24．在日常生活中，十字路口的交通红绿灯指挥着人们的通行，“红灯停，绿灯行，黄灯亮了等一等”，遵守交通规则不但使我们的出行有序，更为生命提供了安全保障。
（1）善于观察的小宇同学每当经过红绿灯路口时，他都会想一想：红灯、绿灯、黄灯是怎么连接的呢？学习了电学知识后，他明白了它们的连接方式是 _____。
（2）小宇在课后设计了几个实验电路，如图所示，可以正确模拟红绿灯工作的是 _____。
A．B．C．D．
（3）但实际的红绿灯在东、南、西、北四方向都能看见信号，在老师的帮助下，他和同学们多次尝试，又设计出了如图所示的电路。当单刀多掷开关接通位置“1”时 _____。
A．南北绿灯发光，东西红灯发光
B．南北红灯发光、东西绿灯发光
C．南北黄灯发光、东西绿灯发光
D．南北红灯发光、东西黄灯发光
（4）细心的小宇发现：夜间有些路口四个方向的黄灯持续闪烁，这表示 _____。
A．警告车辆和行人，禁止通行
B．信号故障，线路检修
C．在确认安全的情况下允许车辆通过
D．在确认安全的情况下允许行人通过
25．如图所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图甲中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）这车钥匙实质相当于一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个________。
（2）给电动车充电时，电瓶相当于_________（电源/用电器），将_________能转化为_________能。
（3）图1是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图2是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成____（蓄电池/控制器/充电插口）损坏；如果人体触碰蓄电池两极，人_____（有/无）危险。
（4）电动自行车两刹车手柄（如图）中各有一只开关S1和S2。在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是( )
A． B． C． D．
26．阅读短文，回答文后的问题：
空气净化器
为防止雾震天气对人身体的危害，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气。
洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高。利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算CADR：CADR=（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时间）。
小明房间的使用面积为18m2，高度3m。下图乙是他家新购买的一台空气净化器，其CADR值为138m3/h。
(1)负电格栅板吸附灰尘的原理是_________________________________；
(2)使用一段时间后的活性炭被取出时，散发出刺激性的气味，说明分子__________________；
(3)小明家的空气净化器__________（能／不能）在1小时内使房间污染物浓度下降90%；
(4)已知空气的密度是1.29kg/m3，则小明的房间中空气的质量为___________kg。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．开关S1、S2都闭合，灯泡L1和L2并联，故A错误；
B．先闭合S1，只有灯泡L2接入电路，电流表测量灯泡L2的电流；再闭合开关S2，灯泡L1和L2并联，电流表测量灯泡L1和L2的总电流。由并联电路中干路电流等于各支路电流之和可知，电流表示数会变大，故B正确；
C．开关S1、S2都闭合，属于并联电路，电流规律是各个支路电流之和等于干路电流，题中也没有说明两个小灯泡的规格是否一样，不能确定通过L1、L2的电流大小关系，故C错误；
D．只闭合开关S1，电路中只有L2工作，电源外部电流方向为，从正极到开关到电流表再到L2后回电源负极，则应该是d→c→b→a；故D错误。
故选B。
2．C
【详解】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
故选C。
3．D
【详解】
A．毛巾与塑料管摩擦，由于摩擦发生电荷的转移，毛巾与塑料管带电，不是创造电荷，故A错误；
B．毛巾摩擦后的“章鱼”细丝带同种电荷，会相互排斥，故B错误；
C．毛巾摩擦“章鱼”，它们带上了异种电荷，故C错误；
D．毛巾分别摩擦“章鱼”和塑料管，塑料管和“章鱼”带同种电荷，相互排斥，验电器的原理是同种电荷相互排斥，“章鱼”飞起的原理与验电器工作原理相同，故D正确。
故选D。
4．C
【详解】
由实物图知，是导体A、B串联在电路中，则通过两导体的电流相等，故ABD错误，C正确。
故选C。
5．B
【详解】
AB．根据题意知道，与毛皮分别摩擦后塑料丝和塑料管，带同种电荷，且由于同种电荷相互排斥而呈章鱼状，故A错误，B正确；
C．由于毛皮比塑料易失去电子，所以，塑料管经毛皮摩擦得到电子后带负电，故C错误；
D．由于毛皮分别摩擦塑料丝和塑料管，所以，塑料管和塑料丝得到的电子总数等于毛皮两次失去的电子总数，故D错误。
故选B。
6．D
【详解】
A．新型冠状病毒由蛋白质分子和RNA分子构成，新型冠状病毒不是分子，故A正确，不符合题意；
B．新型冠状病毒可以通过飞沫传播，飞沫肉眼可以看到，不属于分子，所以飞沫传播的过程不属于扩散现象，故B正确，不符合题意；
C．由于带电体能吸引轻小物体，KN95口罩拥有很强的防护能力，是因为口罩中间层的熔喷布是一种超细静电纤维，能够有效利用静电吸附轻小的病毒粉尘、飞沫，故C正确，不符合题意；
D．把水从 20℃加热到 60℃，水的温度升高，但物质种类和状态不变，所以比热容不变，故D不正确，符合题意。
故选D。
7．D
【详解】
A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。
故选D。
8．C
【详解】
由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。
故选C。
9．D
【详解】
ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。
故选D。
10．C
根据题中的现象结合电荷间的相互作用规律即可作出选择。
【详解】
晴朗的冬日，空气比较干燥，当用塑料梳子梳干燥的头发时，因梳子与头发摩擦，而使梳子和头发带上了等量的异种电荷，头发由于带同种电荷互相排斥而显得蓬松，摩擦的次数越多，头发所带的电荷越多，排斥力也就越大，头发越蓬松。
11．A
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
12．D
【详解】
若两个小灯泡串联在电路中，电流相等，所以两个小灯泡可能是串联，若两个小灯泡并联在电路中，两个小灯泡两端的电压相等，如果两个小灯泡完全相同，则两个小灯泡的电流也相等，所以两个小灯泡可能是并联，综上可知，两个小灯泡串联和并联都有可能。
故选D。
13．B
【详解】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
14．B
【详解】
由图像可知该电路为串联电路，串联电路各处电流相等，因此三处电流一样大，故B符合题意．
15．A
【详解】
A．三个开关与电阻串联连接，只有同时都闭合时取暖器工作，三个开关任何一个断开，取暖器都会停止工作，故A符合题意；
B．开关S1、S2串联后与S3并联，开关S3只闭合时，无论S1、S2是否闭合，取暖器工作，故B不合题意；
C．三个开关并联与电阻串联，任一个开关闭合，取暖器都工作，故C不合题意；
D．开关S1、S2并联后与S3串联，开关S3闭合后，无论S1、S2闭合任一个开关，取暖器都工作，故D不合题意。
16． 0.02 0.24
【详解】
[1]电流表量程为0~0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A，10等分，每个小刻度就是分度值为0.02A。
[2]指针指示的示数为
0.2A+0.04A=0.24A
17． 正 同
【详解】
丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电．
带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电．
18． 失去电子 排斥 所带电荷量少
【详解】
[1]根据正、负电荷的定义可知，用丝绸摩擦过的玻璃棒因为失去电子而带正电。
[2][3]将被丝绸摩擦过的玻璃棒与验电器的金属球接触后，两金属箔片均会带上正电，因为同种电荷相互排斥，所以验电器的金属箔会张开；金属箔片张开角度很小,说明两者之间的作用力较小，而作用力的大小与电荷量的多少有关，即是玻璃棒所带电荷量少。
19． 0.2 0.3 不变
【详解】
[1][2]由电路图知，两灯并联在电路中，电流表A1测干路电流，A2测L1支路的电流。由图乙知，电流表选用的量程为0~0.6A，对应的分度值为0.02A，示数为0.2A，乙图中，电流表所用量程为0~0.6A，对应分度值为0.02A，示数0.5A。据并联电路的电流特点知，干路的电流为0.5A，通过L1的电流为0.2A，那么通过L2的电流为
I2=I-I1=0.5A-0.2A=0.3A
[3]若灯L2烧坏，L1的工作不受影响，其电流不变，则A2的示数不变。
20． 电流 0.4mA
【详解】
[1]因图中表盘上有“mA”字样，表明该仪器是测量电流大小的仪表。
[2]由图中可知，2mA之间有5个小刻度，故可知每一个小刻度表示0.4mA，即分度值为0.4mA。
21． 闭合 短路 切断 能 b a
【详解】
（1）[1][2]在定时阶段，电路是通路，开关S应该闭合，因此起爆器处于短路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）[3][4]当定时器（钟表）定时结束时，b导线被切断，起爆器的短路状态被改变，此时电流能通过起爆器，因此在定时结束的瞬间起爆器立即爆炸。
（3）[5][6]综上可知，装置在拆除前，起爆器被短路，所以不工作，起爆器上没有电流通过，因此定时器（时钟）应该安装在b导线上。为使该定时爆炸装置停止工作，应立即剪断导线a，这样电路就会因没有电源而处于断路状态。
22． 半导体 并联 BCD
【详解】
[1][2]二极管是半导体材料制成的，为了显示广告屏上的字和图案，需要电脑独立控制每一个LED的亮暗，所以每个二极管是单独工作的，它们是并联；
[3]由于LED工作的个数不断变化，所以电路中的总电阻就不停变化，电流也跟着变化，耗电量以及功率也不相同，但电源电压一直都是220V，故BCD正确。
故选BCD
23． 电 化学 用电器 开关 并联 不变 增大 做功
【详解】
（1）[1][2][3]给电池充电时，将电能转化为化学能存储起来，在这个过程中，需要消耗电能，所以此时的电池相当于用电器。
（2）[4]方向盘旁边的杆相当于电路中的开关，可以控制转向灯的通断。
[5]同侧转向灯，前灯坏了，后灯还可以工作，说明两灯可单独工作，互不影响，所以连接方式为并联。
（3）[6][7]公交车匀速爬坡时，质量不变，速度不变，高度变大，所以动能不变，重力势能变大，那么机械能变大。
[8]踩刹车时，刹车片克服摩擦做功，内能增大，即刹车片的内能是通过做功方式改变的。
24． 并联 C A CD
【详解】
（1）[1]红灯、绿灯、黄灯，工作时互不影响，连接方式为并联。
（2）[2]红灯、绿灯、黄灯，在工作时互不影响，并且各有一个开关控制，只有C选项电路图符合题意，故C正确。
（3）[3]当单刀多掷开关接通位置“1”时，东西方向两盏红灯亮，南北方向的绿灯亮，故A正确、BCD错误。
（4）[4]夜间行人和车较少，黄灯提醒大家等一等，在确认安全的情况下允许行人、车辆通过，故选CD。
25． 开关 滑动变阻器 用电器 电 化学 蓄电池 有 D
【详解】
(1)[1]车钥匙插入锁孔并顺时针旋转一下，车子就通电了，说明车钥匙相当于一个开关；
[2]右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明通过旋转把手使接入阻值发生变化，从而电流发生变化改变车速，故右手把实质相当于一个滑动变阻器；
(2)[3][4][5]为电瓶充电时，电瓶相当于用电器，将电能转化为化学能储存在电瓶中；
(3)[6]如果硬币碰到充电插口的两个金属插脚，会造成电源短路，造成蓄电池损坏；
[7]对于人体而言，安全的电压应是不高于36V，蓄电池的电压为48V，则如果人体触碰蓄电池两极，有触电的危险；
(4)[8]由题意可知，左右开关任意一个开关断开，电动机均会停止工作，故两开关应串联，故选D。
26． 异种电荷相互吸引 不停地做无规则运动 能 69.66
【详解】
(1)[1]由图甲知，正电钨丝使灰尘带正电，因为异种电荷相吸引，所以负电格栅板能吸附灰尘的。
(2)[2]由图甲知，活性碳吸附化学气体，又因为分子在不停的做无规则运动，所以使用一段时间后的活性炭取出后运动到空气中，从而使人闻到刺激性的气味。
(3)[3]由题房间体积V=Sh，由表格数据知：洁净空气量CADR=138m3/h，所以使房间污染物浓度下降90%的时间
t== = =0.9h
所以能在1小时内使房间污染物浓度下降90%。
(4)[4]小明的房间的空气的质量
m=ρV=ρSh=1.29kg/m3×18m2×3m =69.66kg
房间的空气的质量是69.66kg。
