地球的圈层结构
第一章第四节

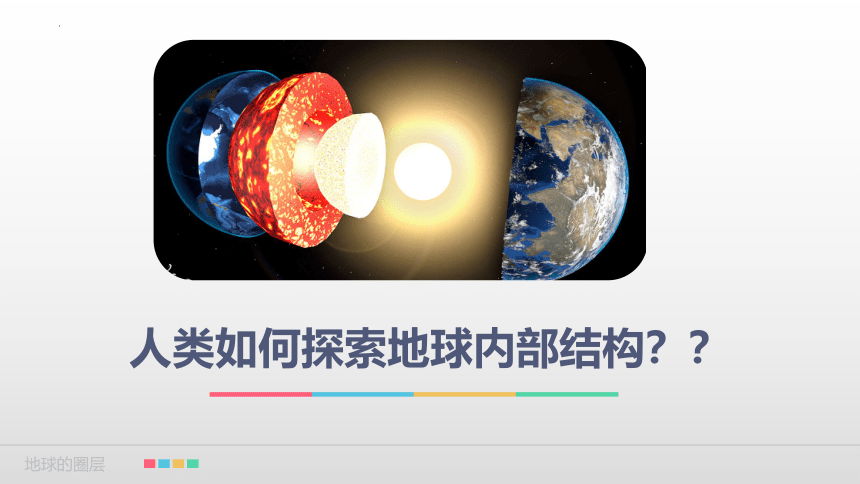

人类如何探索地球内部结构？？
地球是一个实心且不透明的球体，
我们应该如何观察地球内部的结构呢？

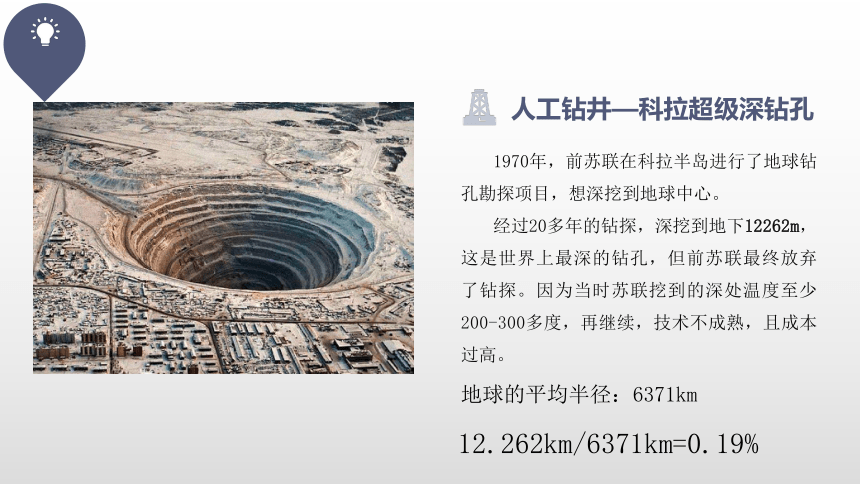

1970年，前苏联在科拉半岛进行了地球钻孔勘探项目，想深挖到地球中心。
经过20多年的钻探，深挖到地下12262m，这是世界上最深的钻孔，但前苏联最终放弃了钻探。因为当时苏联挖到的深处温度至少200-300多度，再继续，技术不成熟，且成本过高。
人工钻井—科拉超级深钻孔
地球的平均半径：6371km
12.262km/6371km=0.19%
一、地球的内部圈层
当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波 。

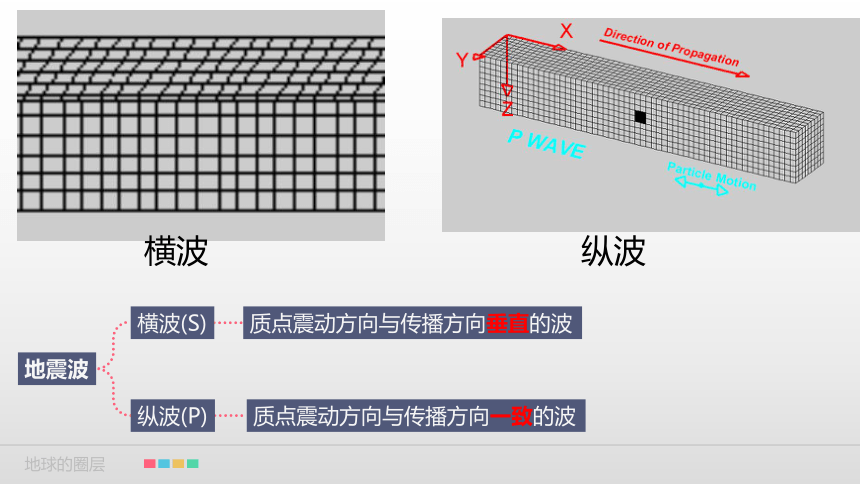

地震波

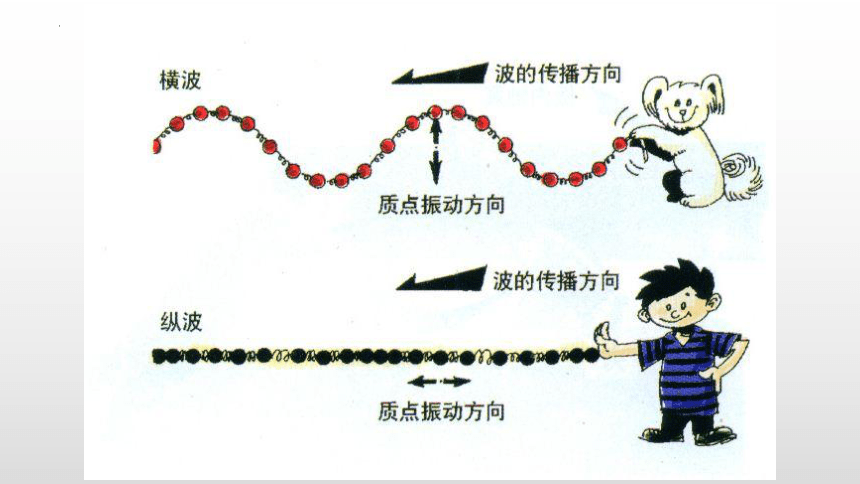

地震波
质点震动方向与传播方向垂直的波
质点震动方向与传播方向一致的波
纵波(P)
横波(S)
纵波
横波

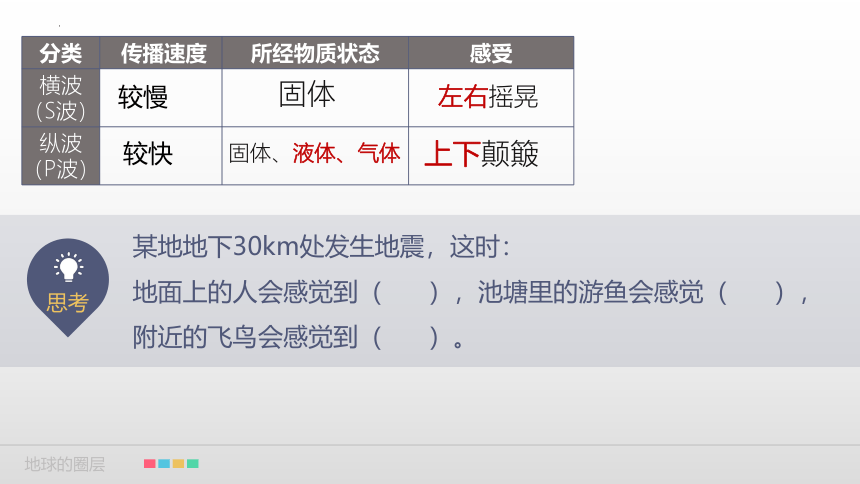

分类 传播速度 所经物质状态 感受
横波（S波）
纵波 （P波）
较慢
较快
固体
固体、液体、气体
左右摇晃
上下颠簸
思考
某地地下30km处发生地震，这时：
地面上的人会感觉到（ ），池塘里的游鱼会感觉（ ），
附近的飞鸟会感觉到（ ）。
11
6000
5000
4000
3000
2000
1000
0
3
6
9
12
15
深度：km
速度：km/s
地壳
地幔
外核
内核
33km
2900km
莫霍界面
古登堡界面

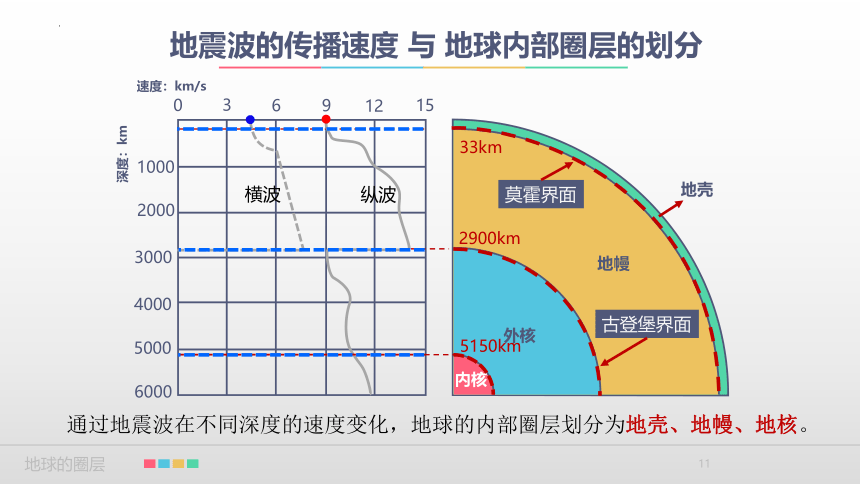

地震波的传播速度 与 地球内部圈层的划分
通过地震波在不同深度的速度变化，地球的内部圈层划分为地壳、地幔、地核。
5150km
横波
纵波
12
名称 地下深度 波速变化
莫霍界面
古登堡界面
33km
2900km
横、纵波明显增加
纵波突然下降，横波完全消失

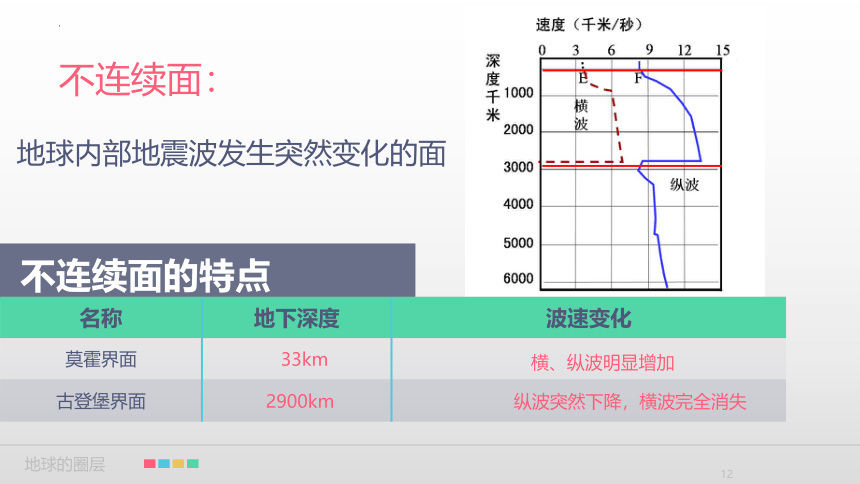

不连续面的特点
不连续面：
地球内部地震波发生突然变化的面
13
地幔是固态，外核是液态
物质组成或状态发生了变化
思考题
在莫霍界面和古登堡界面，地震波波速突然变化说明了什么问题？
1
请推测地幔和外核的物质状态。
2
地壳
地幔
外核
内核
地核
地壳：
地表—莫霍界面
是地球表面一层薄薄的，由岩石组成的坚硬外壳
厚薄不一
大陆地壳比较厚；双层
大洋地壳比较薄；单层
平均厚度为17KM
地幔：
介于莫霍界面和古登堡界面之间
厚度约为2800km
上地幔
下地幔
地幔分为上地幔 下地幔
（地震波波速的变化）
软流层位于上地幔上部
岩浆发源地
深度：约80km-400km
900
地核：
以古登堡界面与地幔为界
厚度3400km
地核分为外核 内核
（地震波波速的变化）
圈层名称 特征
地壳
1.由岩石组成的固体外壳
2.厚度不均，大洋薄，大陆厚
不连续面：莫霍界面 — 深度33km
不连续面：古登堡界面 — 深度2900km
地幔
上地幔
下地幔
上地幔上部存在一个软流层
这里可能为岩浆的主要源地
地核
外核
内核
温度、压力和密度很大
900km
5150km
如何区别： 岩石圈 地壳 软流层
6370
5150
2900
900
400
80
0
岩石圈
软流层
上地幔
下地幔
地幔
外核
外核
地核
地壳
深度：km
海洋
上地幔
软流层
地壳
莫霍界面
山地
岩石圈
上地幔与地壳细节图
岩石圈 = 地壳+上地幔顶部
软流层位于上地幔上部
岩石圈 = 地壳+上地幔顶部
岩石圈≠地壳
地壳是地球内部三大圈层之一，是岩石圈的一部分
地壳、岩石圈为固态
软流层 为岩浆发源地 熔融态
二、地球的外部圈层
22
水圈
大气圈
生物圈
岩石圈
地球外部圈层之间相互联系、相互制约，形成了人类赖以生存和发展的自然环境。
大气圈
包围着地球，由气体和悬浮物组成的复杂系统，
主要成分为氮和氧
水圈
由地球表层水体构成的连续但不规则的圈层。
生物圈
地球表层生物及其生存环境的总称。
请按照空间分布将各圈层的名称填入下表:
岩石圈
水 圈
大气圈
生 物 圈
地球的圈层结构
内部圈层
外部圈层
地壳
地幔
地核
大气圈
生物圈
水圈
地表到莫霍面之间
古登堡界面到莫霍面之间，分为上地幔与下地幔
古登堡界面到地心之间，分为外核与内核
气体和悬浮物组成，主要成分为氮和氧
地球表层生物及其环境的总称
地表和近地表的各种水体的总称
1.下图中的大中小圆可以依次代表的地理概念是（ ）
A.岩石圈、地幔、地壳 B.岩石圈、上地幔顶部、地壳
C.岩石圈、地幔、地核 D.地球、地幔、软流层
练习题
练习题
2．地震波是研究地球内部结构的重要手段，当c处岩层发生地震时，地表科研人员测得地震波在经过f界面时的变化是 (　 　)
①纵波速度加快　 ②纵波速度减慢 　
③横波速度加快 　④横波速度减慢
A．①③ B．②④ C．①④ D．②③
3．一般认为，火山爆发时喷出的岩浆来自 (　 　)
A．a岩层内部 B．c岩层内部
C．d岩层内部 D．e岩层内部
4．下列岩层组合表示岩石圈的是 (　　 )
A．a＋b＋c B．a＋c＋d C．b＋c＋d D．c＋d＋e
5.地质学家常利用地震波来寻找海底油气矿藏，下列四幅地震波示意图中表示海底储有石油的是（ ）
A.① B.②
C.③ D.④
练习题
读地壳与地幔结构示意图，回答下列问题。
(1)A＋B是________，C是____________，D是________，C+D+E是________，C+D+E+F是________，A＋B＋C合称________。
(2)地壳结构的主要特点是___________________________________。
(3)被认为是岩浆发源地的圈层是________，在图中用字母________表示。
(4)莫霍面是字母________表示的两层之间的界面，古登堡面是字母________表示的两层之间的界面。
练习题
地壳
上地幔顶部
软流层
上地幔
地幔
岩石圈
厚薄不均，大陆较厚，大洋较薄
软流层
D
B、C
F、G
