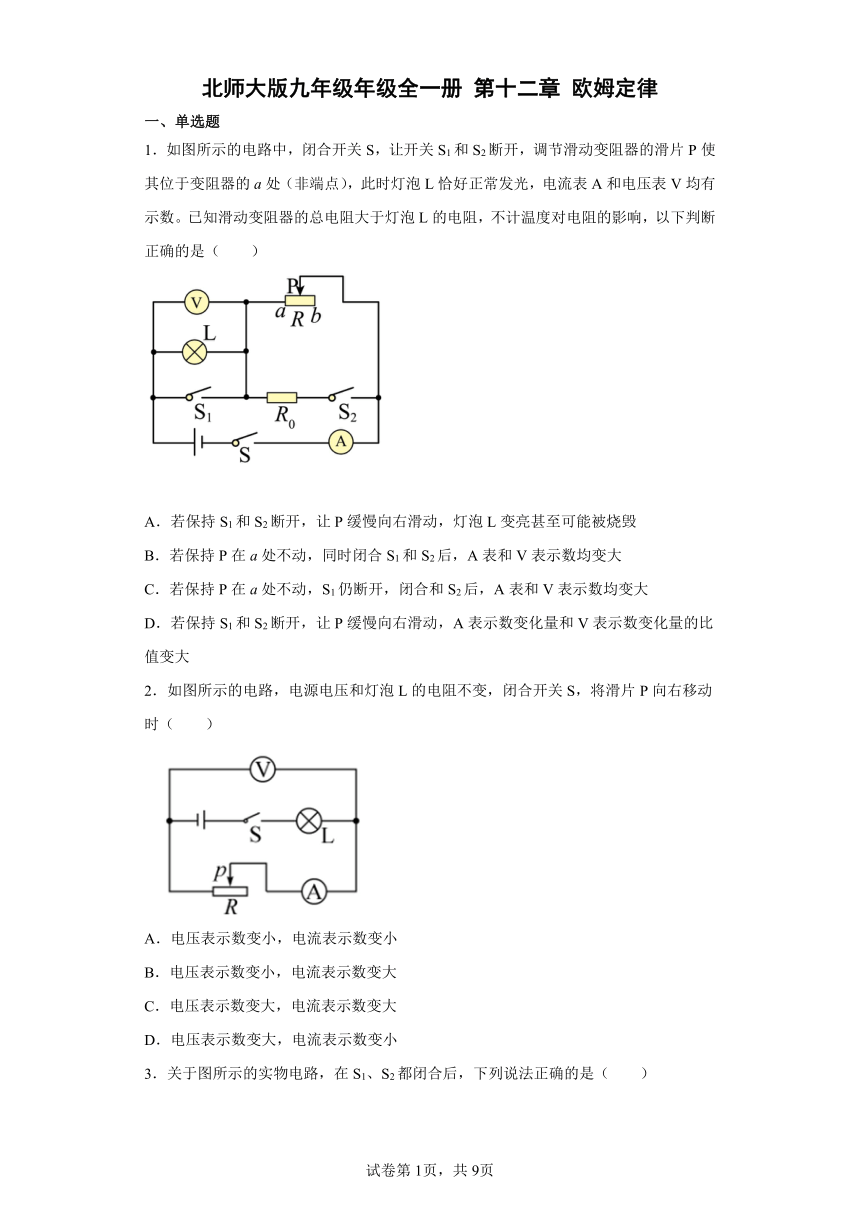

北师大版九年级年级全一册第十二章欧姆定律（含答案）

北师大版九年级年级全一册 第十二章 欧姆定律
一、单选题
1．如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知滑动变阻器的总电阻大于灯泡L的电阻，不计温度对电阻的影响，以下判断正确的是（　　）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变亮甚至可能被烧毁
B．若保持P在a处不动，同时闭合S1和S2后，A表和V表示数均变大
C．若保持P在a处不动，S1仍断开，闭合和S2后，A表和V表示数均变大
D．若保持S1和S2断开，让P缓慢向右滑动，A表示数变化量和V表示数变化量的比值变大
2．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）
A．电压表示数变小，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数变小

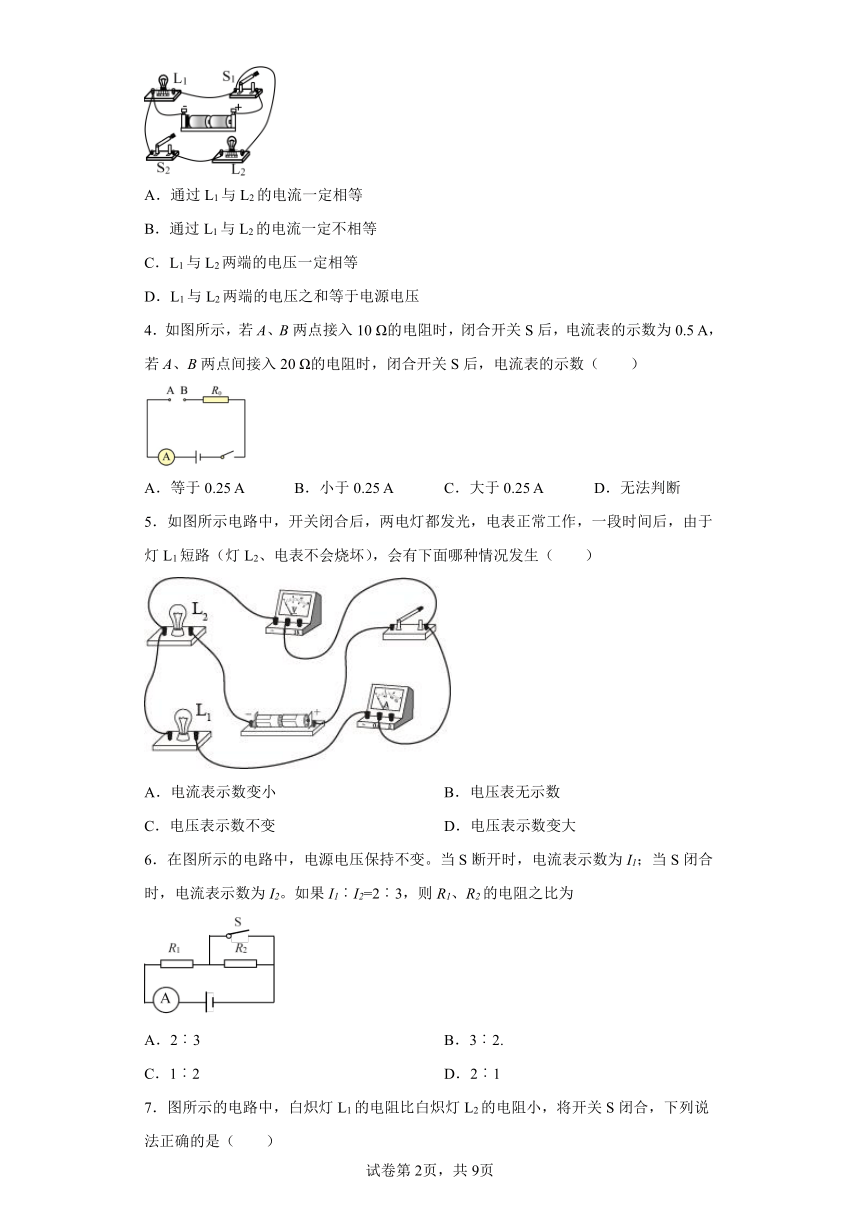

3．关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
4．如图所示，若A、B两点接入10 Ω的电阻时，闭合开关S后，电流表的示数为0.5 A，若A、B两点间接入20 Ω的电阻时，闭合开关S后，电流表的示数（　　）
A．等于0.25 A B．小于0.25 A C．大于0.25 A D．无法判断
5．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
6．在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1；当S闭合时，电流表示数为I2。如果I1︰I2=2︰3，则R1、R2的电阻之比为
A．2︰3 B．3︰2.
C．1︰2 D．2︰1

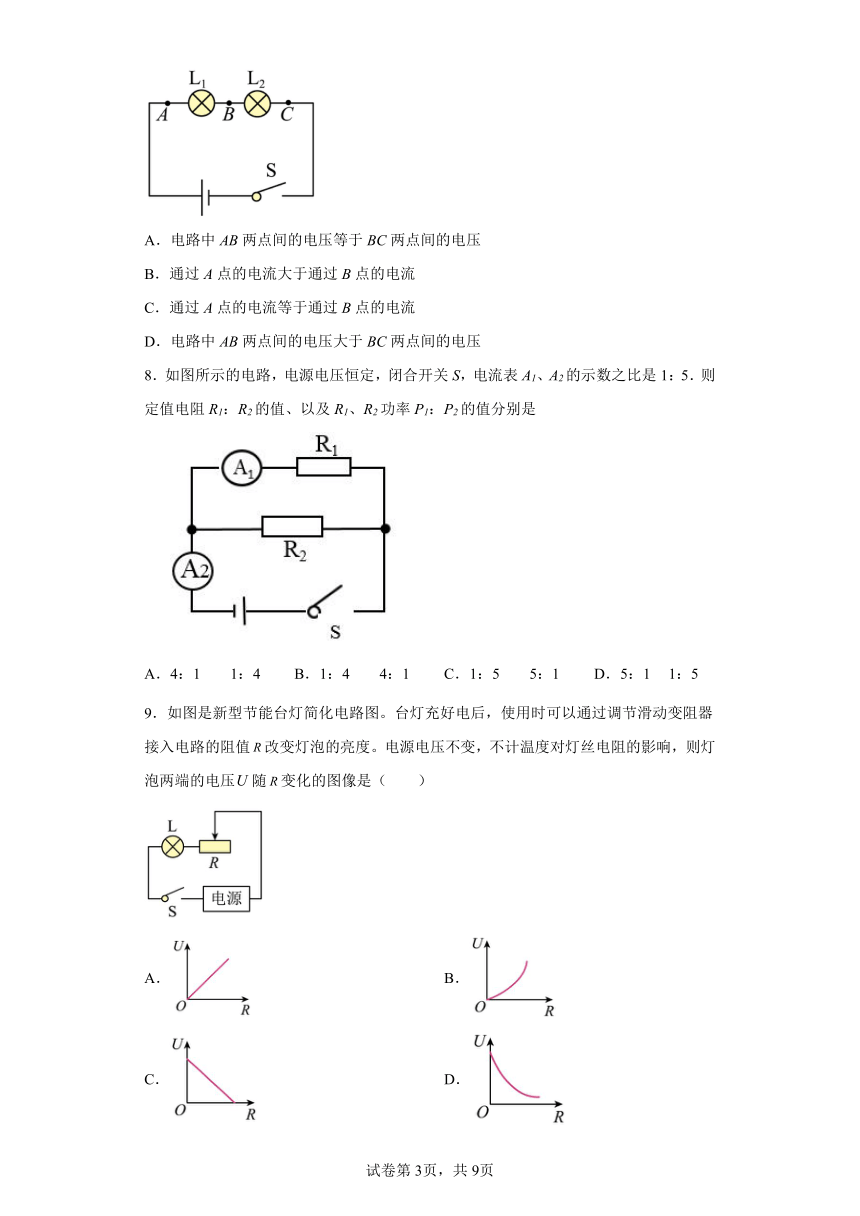

7．图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（　　）
A．电路中AB两点间的电压等于BC两点间的电压
B．通过A点的电流大于通过B点的电流
C．通过A点的电流等于通过B点的电流
D．电路中AB两点间的电压大于BC两点间的电压
8．如图所示的电路，电源电压恒定，闭合开关S，电流表A1、A2的示数之比是1：5．则定值电阻R1：R2的值、以及R1、R2功率P1：P2的值分别是
A．4：1 1：4 B．1：4 4：1 C．1：5 5：1 D．5：1 1：5
9．如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值改变灯泡的亮度。电源电压不变，不计温度对灯丝电阻的影响，则灯泡两端的电压随变化的图像是（　　）
A． B．
C． D．

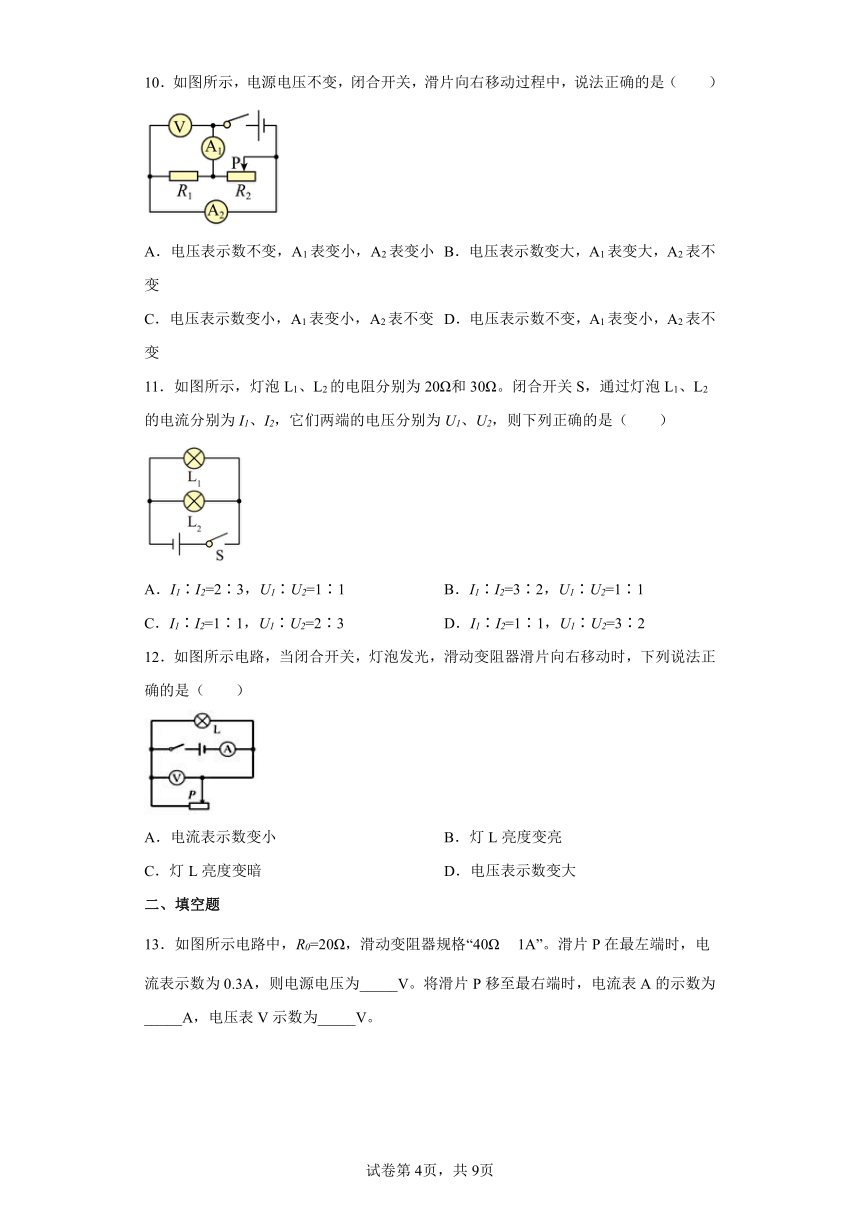

10．如图所示，电源电压不变，闭合开关，滑片向右移动过程中，说法正确的是（　　）
A．电压表示数不变，A1表变小，A2表变小 B．电压表示数变大，A1表变大，A2表不变
C．电压表示数变小，A1表变小，A2表不变 D．电压表示数不变，A1表变小，A2表不变
11．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω。闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（　　）
A．I1∶I2=2∶3，U1∶U2=1∶1 B．I1∶I2=3∶2，U1∶U2=1∶1
C．I1∶I2=1∶1，U1∶U2=2∶3 D．I1∶I2=1∶1，U1∶U2=3∶2
12．如图所示电路，当闭合开关，灯泡发光，滑动变阻器滑片向右移动时，下列说法正确的是（　　）
A．电流表示数变小 B．灯L亮度变亮
C．灯L亮度变暗 D．电压表示数变大
二、填空题

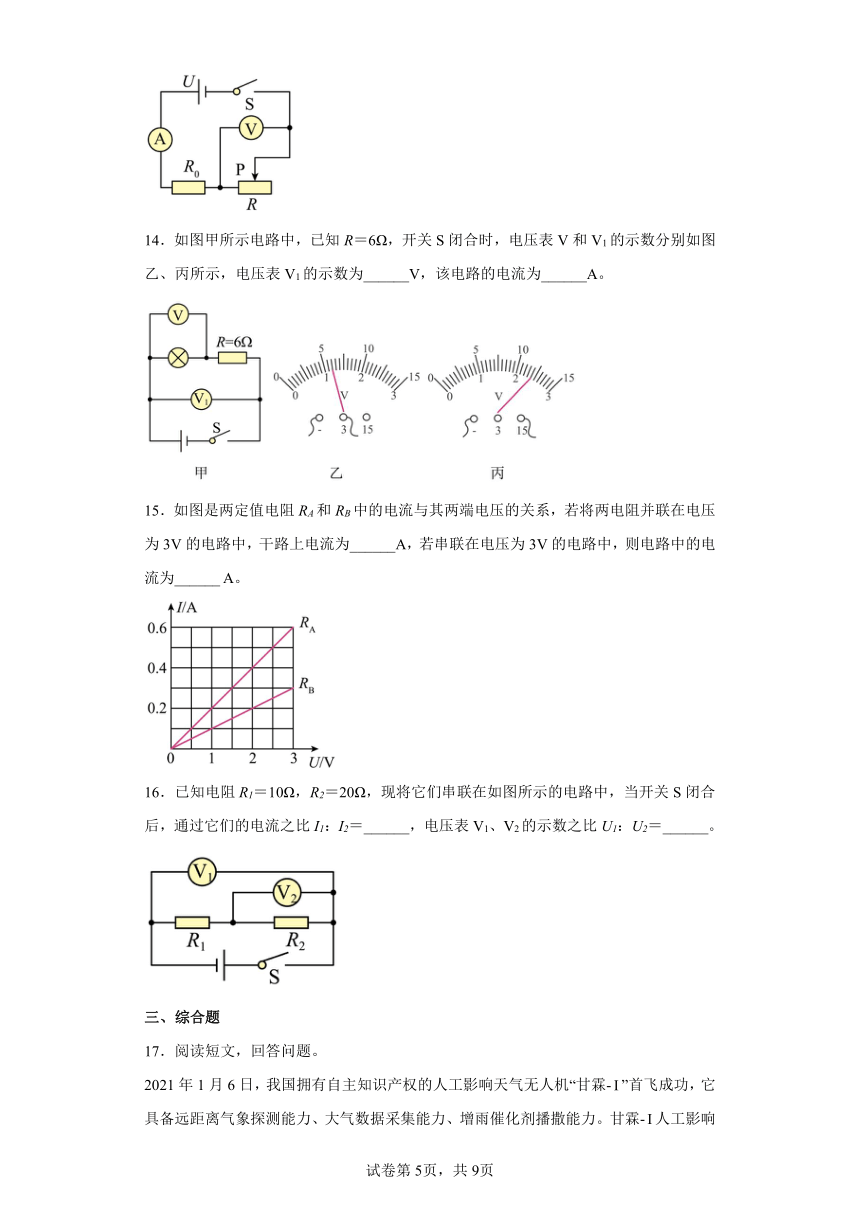

13．如图所示电路中，R0=20Ω，滑动变阻器规格“40Ω 1A”。滑片P在最左端时，电流表示数为0.3A，则电源电压为_____V。将滑片P移至最右端时，电流表A的示数为_____A，电压表V示数为_____V。
14．如图甲所示电路中，已知R＝6Ω，开关S闭合时，电压表V和V1的示数分别如图乙、丙所示，电压表V1的示数为______V，该电路的电流为______A。
15．如图是两定值电阻RA和RB中的电流与其两端电压的关系，若将两电阻并联在电压为3V的电路中，干路上电流为______A，若串联在电压为3V的电路中，则电路中的电流为______ A。
16．已知电阻R1＝10Ω，R2＝20Ω，现将它们串联在如图所示的电路中，当开关S闭合后，通过它们的电流之比I1：I2＝______，电压表V1、V2的示数之比U1：U2＝______。
三、综合题
17．阅读短文，回答问题。
2021年1月6日，我国拥有自主知识产权的人工影响天气无人机“甘霖-”首飞成功，它具备远距离气象探测能力、大气数据采集能力、增雨催化剂播撒能力。甘霖-人工影响天气项目是我国首次利用大型固定翼无人机开展人工影响天气工作，也是世界首创，是人工增雨（雪）工作的里程碑，标志着无人机在人工增雨（雪）工作中的技术和手段实现了突破，如图甲，无人机实施人工增雨雪的方式之一是将干冰“喷”入“冷云”，干冰会很快直接① ______成气态的二氧化碳，并从周围吸收大量的热，使空气的温度急剧下降，促使“冷云”里的水蒸气② ______成较大的雪花降落下来，如果地面气温较高，雪降落过程中边熔化边碰撞合并为水滴，最终成为降雨，这就是人工降雨。
（1）从图甲中可以看出无人机机翼上凸下平，是利用流体流速大的地方______，从而使飞机获得向上的升力；
（2）请在文中① ② 两空填上物态变化名称：① ______；② ______；
（3）飞机利用测距传感器来判断离地高度，若某测距传感器的阻值R1与离地高度h的关系如图乙所示，图丙是检测电路（电源电压恒定，R0为定值电阻），要使高度表（实质是电流表或电压表）的示数能随飞行高度的增大而增大，高度表应选用______（选填“电流表”或“电压表”），且安装在______（选填“1”、“2”或“3”）位置，判断依据是：______。
18．阅读短文，回答问题：
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称为半导体。除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
发光二极管（LED）是半导体二极管的一种，具有单向导电性。当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免二极管外加的反向电压过高。
如图甲是一种常见的LED手电筒的电路图，如图乙所示为某发光二极管中的电流随它两端电压变化的曲线。在LED灯中，电能直接被直接转换为光子，这大大提升了发光的效能，因为在其他灯具技术中，电能首先是被转化为热，只有很小一部分转化成了光。
回答下列问题：
（1）以下元件不是由半导体材料制成的______。
A．光敏开关
B．热敏电阻
C．白炽灯
D．声敏开关
（2）如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变______（填“大”或“小”）。
（3）上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20°C如图丙所示），则25°C的刻度应在20°C的______边（填“左”或“右”）
（4）LED灯电能可以直接转化成光能，而白炽灯、日光灯管都是电能先转化成______，再有很小一部分转化成光能，因此，LED灯的效率比传统照明灯要______（填“高”或“低”）
（5）如图乙所示为某发光二极管两端中的电流随它两端电压变化的曲线。
①由图乙可知，当该二极管两端的正向电压为0.2V时，二极管处于______（填“接通”或“截止”）状态；当该二极管两端的反向电压为50V时，二极管将会被击穿。
②该发光二极管两端的正向电压为0.5V时的电阻______（填“大于”“等于”或“小于”）正向电压为0.7V时的电阻。
19．第四代电光源﹣LED光源
近年来，国家鼓励使用LED灯，其发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能，它的主要部分是高亮度白色发光二极管，主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯，卤素灯和节能荧光灯后新兴的第四代电光源。
利用如图甲所示的电路可以研究发光二极管的单向导电的特性：首先把一个额定电压为3V的LED接入电源电压恒为4.5V的电源正极相连后接入电路，闭合开关S，LED即处于导通状态，将滑动变阻器滑片从最右端向左调节，改变LED两端的电压和电路中电流，记录多组相关数据并绘制出图乙所示的图象，然后断开S，改变电源的正负极后再闭合，LED处于断电状态。
（1）LED灯主要由硅、砷等______材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯______（高/低）。
（2）在图中，闭合开关S，为使LED两端电压不超过3V，则滑动变阻器接入电路的最小阻值为______Ω；断开S，改变电源的正负极后再闭S，LED处于______状态。
20．如图甲所示为某型号热敏电阻的实物图。 如图乙所示为热敏电阻 R1的阻值随温度 t 变化的图象。 如图丙所示是用 R1做测温探头的某热敏电阻温度计的电路图，其中电 源电压可在 0.6V～1.2V 之间调节，R2 为定值电阻，阻值为100Ω 。该电路工作原理是当保持通过 R1 的电流不变时， R1 两端的电压随电阻均匀变化（即随温度均匀变化）， 只需将电压表 V1 表盘的刻度改成相应的温度刻 度，就可以直接从 V1表盘上读出温度值。测量时，将R1 放入待测温度处， 闭合开关，调节 电源电压，使电压表V2的示数保持 0.2V 不变， 再从 V1表盘上读出待测温度 t。
（1）热敏电阻 R1的电阻随温度升高而___________。
（2）在标准大气压下， 将 R1放入冰水混合物中时， R1 的阻值是___________Ω 。
（3）测温时， 保持 R2两端电压为 0.2V ，R1两端的电压随温度升高而___________。
（4）某次测温时， V1表盘上显示的温度是 20℃， 此时电源电压为___________V。
（5）该热敏电阻温度计测量温度的范围为___________℃。
21．小明在综合实践活动课上设计了一个电子拉力计，原理如下图所示（AB为可伸缩的导线），放在水平地面上的重物A通过硬质弹簧与拉环相连。电源电压U=6V，定值电阻R1=30欧，电压表的示数与拉力的关系如下表所示。
拉力F/N 0 100 200 300 400 500 600
电压表示数U/V 0 1.5 2.4 3 3.43 3.75 4
（1）电路的最大电流是多少？
（2）若拉力为200N，求此时滑动变阻器接入电路的电阻值多大？
（3）小南同学提出，该电压表改装的拉力计的刻度不均匀，可以通过改变电压表的位置，实现表盘上的刻度均匀变化，且电压表的示数随拉力增大而增大。请在指定的虚线框中画出你改进后的电路图。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
闭合开关S，让开关S1和S2断开，P在a处时，L和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；
A．若当保持S1和S2断开，让P缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A错误；
B．若保持P在a处不动，同时闭合S1和S2后，灯泡被短路，电压表示数减小为0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故B错误.；
C，保持P在a处不动，S1仍断开，闭合S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表A示数增大，灯泡两端的电压增大，电压表V示数变大，故 C正确；
D．若保持S1和S2断开，L和滑动变阻器串联，让P缓慢向右滑动，假设电流的变化量为 ，A表示数变化量和V表示数变化量的比值为
不计温度对电阻的影响，灯丝的电阻不变，则A表示数变化量和V表示数变化量的比值不变，故D错误。
故选C。
2．D
【详解】
灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。
故选D。
3．C
【详解】
AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有
U=U1=U2
各支路电流
，
因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；
CD．因为在S1、S2都闭合后，两灯泡并联，所以有
U=U1=U2
故C正确，D错误。
故选C。
4．C
【详解】
由电路图知道，两电阻串联，电流表测电路中的电流。当A、B两点间接入R1=10Ω的电阻时，由于串联电路中总电阻等于各分电阻之和，所以，根据欧姆定律知道，电路中的电流
当A、B两点间接入R2=20Ω的电阻时，电路中的电流
故选C。
5．B
【详解】
分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。故A、C、D错误；B正确。
故选B。
6．D
【详解】
当S断开时，两个电阻串联，电流表测量电路中的电流，当S闭合时，R2被短路，只有R1的简单电路，电流表测量通过R1的电流，
，
，
故选D。
7．C
【详解】
AD．由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得
，
因为，所以，故AD错误；
BC．由串联电路电流的规律可知，串联电路中电流处处相等，故B错误， C正确。
故选C。
8．A
【详解】
闭合开关R1、R2并联，A1测R1的电流，A2测干路电流；A1、A2的示数之比是1：5，根据并联电路干路电流等于各支路电流之和可得：
＝，
由于两电阻两端的电压相等，根据电压一定时，电流与电阻成反比可得：
＝，
故BCD错误；
根据P＝UI可得：
，
故A正确，故选A。
9．D
【详解】
滑动变阻器和灯泡串联，滑动变阻器的阻值用R表示，灯泡的阻值用表示，此时灯泡串联电路中的电流
灯泡两端的电压
从灯泡两端的电压与滑动变阻器连入电阻的关系可以看出，灯泡两端的电压和滑动变阻器连入的电阻不成正比也不为一次函数，故排除AC选项，又因为滑动变阻器的阻值增大时，灯泡分得的电压减小，故D选项正确、A错误。
故选D。
10．D
【详解】
如图所示，电阻R1和滑动变阻器R2并联，电压表测电源电压，所以电压表示数始终不变。R1与R2的电压都等于电源电压，电流表A2测R1的电流，滑动变阻器的滑片向右移动时，滑动变阻器R2的电阻变大，定值电阻R1的电阻不变，则根据欧姆定律可知，通过定值电阻R1的电流不变，即电流表A2读数不变，通过滑动变阻器R2的电流变小，而电流表A1测总电流，并联电路中干路电流等于各支路电流之和，故电流表A1的读数会变小。
故选D。
11．B
【详解】
两灯并联，灯泡L1、L2的电阻分别为20Ω和30Ω，由并联电路各支路电压相等，故两端的电压之比
U1∶U2=1∶1
在电压相等时，通过灯的电流与灯的电阻成反比，通过灯泡L1、L2的电流之比为
I1∶I2=R2∶R1=30Ω∶20Ω=3∶2
故选B。
12．A
【详解】
A．由图可知，变阻器和灯泡并联，电流表测量干路中的电流，电压表测量电源电压，滑动变阻器滑片向右移动时，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知干路中的电流变小，即电流表的示数变小，故A正确；
BC．并联电路中各个支路互不影响，滑动变阻器滑片向右移动时，灯L亮度不变，故BC错误；
D．电压表测量电源电压，电源电压不变，电压表的示数不变，故D错误。
故选A。
13． 6 0.1 4
【详解】
[1]滑片P在最左端时，滑动变阻器接入的阻值为0，电路为R0的简单电路，则电源电压为
[2]将滑片P移至最右端时，滑动变阻器接入的阻值为40Ω，则电路中电流为
[3]电压表测R两端电压，所以电压表示数为
14． 12 1.8
【详解】
[1]由图知，该电路为串联电路，电压表V1测电路总电压，在串联电路中总电压大于部分电压，故图丙为电压表V1，其分度值为0.5V，所以读数为12V。
[2]电压表V与灯泡并联，电压表V测灯泡两端电压，灯泡两端电压为串联电路中的部分电压小于总电压，故图乙为电压表V，其示数为1.2V，由串联电路电压特点得电阻两端电压
根据欧姆定律得
15． 0.9 0.2
【详解】
[1]若将两电阻并联在电压为3V的电路中时，此时两电阻两端电压均为3V，则由图中可知，流过两电阻的电流分别为IA=0.6A，IB=0.3A，由并联电路中干路电流等于各支路电流之和可得，干路中的电流为
I总=IA+IB=0.6A+0.3A=0.9A
[2]由图中可知，当RA两端电压为3V时，流过RA的电流为0.6A，则由欧姆定律可得，RA的阻值为
当RB两端电压为3V时，流过RB的电流为0.3A，故由欧姆定律可得，RB的阻值为
故将两电阻串联在电压为3V的电路中时，电路中的总电阻为
R总=RA+RB=5Ω+10Ω=15Ω
由欧姆定律可得，此时电路中的电流为
16． 1：1 3：2
【详解】
[1]由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压。根据串联电路电流处处相等的规律，所以通过它们的电流之比I1:I2＝1:1；
[2]由串联分压原理可得，两电阻两端的电压之比
因串联电路中总电压等于各分电压之和，所以，电压表V1与V2的示数之比为
17． 压强小 升华 凝华 电压表 3 见解析
【详解】
（1）[1]飞机的机翼上凸下平，空气在相等的时间内，空气经过上方比下方的路程长，上方比下方的空气速度大，上方比下方的压强小，产生了向上的升力作用。
（2）[2][3]人工降雨是飞机在高空投撒干冰，干冰进入冷云层，会迅速升华为气态的二氧化碳，升华会吸收大量的热，使空气的温度急剧下降，促使“冷云”里的水蒸气遇冷凝华成较大的雪花降落下来。
（3）[4][5][6]某测距传感器的阻值R1与离地高度h的关系如图乙所示，从图乙可以看到，随着高度的增加，阻值R1也在增大，而图丙中，电源电压恒定，R0为定值电阻，阻值大小不变，1、3位置的表并联在电阻两端，那么1、3位置的表应该是电压表，2位置的表串联在电路中，那么2位置的表应该是电流表；题中要求，要使高度表的示数能随飞行高度的增大而增大，而高度的增加导致R1阻值的增大，也导致了R1两端电压的增大，R0两端电压的减小，电流表示数的减小，所以高度表的示数是增大的，高度表应选用电压表，且安装在3位置。
18． C 小 右 内能 高 截止 大于
【详解】
（1）[1]半导体材料具有环境温度改变电阻随之变化的特点，光敏电阻、热敏电阻和声敏开关利用了半导体的这种随环境光、温度或声音变化引起电阻变化的原理制成的，但白炽灯靠的是普通电阻灯丝热效应制成的，故选C。
（2）[2]根据热敏电阻的特性可知，当热敏电阻区域的温度的降低时其电阻增大，由欧姆定律可知电路中的电流随之减小。
（3）[3]热敏电阻随温度的升高而减小，25°C时的电阻阻值高于20°C时的电阻阻值，由欧姆定律可知25°C时电路中的电流越大，故25°C时指针更偏向右边，因此25°C的刻度应在20°C的右侧。
（4）[4]白炽灯、日光灯管通电后，由于电流的热效应作用，电阻丝会发热升温，因此电能先转化为了内能。
[5]LED灯通电后，电能被直接转换为光能，其几乎不发热，从而减小了电能的损失，而白炽灯、日光灯管都是电能先转化成内能，只有很小一部分转化成了光，因此，LED灯的效率比传统照明灯要高。
（5）[6]由图象甲可知：当该二极管两端的正向电压为0.2V时，二极管中的电流为零，此时二极管处于截止状态。
[7]该发光二极管两端的正向电压为0.5V时，电路中的电流小于正向电压为0.7V时的电流，且I-U曲线的倾斜程度变大，由欧姆定律可知，二极管的电阻逐渐减小，因此0.5V时的电阻大于0.7V时的电阻。
19． 半导体 低 75 断开
【详解】
（1）[1][2]由材料可知，发光二极管主要由硅、砷等半导体材料制成，发光原理是直接把电能转换成光能，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，所以，LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯低；
（2）[3]由图甲可知，LED与变阻器R'串联，电压表测LED两端电压；由题可知LED两端电压不超过3V，当ULED=3V时，由乙图可知，电路中的电流
I=20mA=0.02A
此时变阻器接入电路的电阻最小，R'两端电压
U′=U﹣ULED=4.5V﹣3V=1.5V
变阻器接入电路的最小阻值
[4]改变电源的正负极后闭合S，由于LED具有单向导电性，所以LED处于断开状态。
20． 减小或降低 520 减小 0.92 2.5～40
【详解】
（1）[1] 由图乙可知，热敏电阻 R1 的电阻随温度升高而减小。
（2）[2] 在标准大气压下，冰水混合物的温度为0℃，故由图乙可知将R1 放入冰水混合物中时，电阻为520Ω。
（3）[3] 测温时， 保持 R2 两端电压为 0.2V ，电路中的电流保持2mA不变，因为热敏电阻 R1 的电阻随温度升高而减小，所以，根据U=IR可得，R1 两端的电压变小，则R1 两端的电压随温度升高而减小。
（4）[4] 由图乙可知，R1与t的关系是一次函数，设
R1=kt+b
把
t=0℃
R1=520Ω
及
t=30℃
R1=280Ω
带入得
520Ω=k×0℃+b
280Ω=k×30℃+b
两式解得
k=-8Ω/℃
b=520Ω
则某次测温时， V1 表盘上显示的温度是 20℃时， R1 的电阻为
R1=-8Ω/℃×20℃+520Ω=360Ω
则此时R1两端的电压为
U1=IR1=2×10-3A×360Ω=0.72V
因为电阻串联，所以电源电压为
U=U1+U2=0.72V+0.2V=0.92V
（5）[5]由题意知，电源电压可在 0.6V～1.2V 之间调节，当电源电压
U’=0.6V
时，热敏电阻两端的电压为
U1’=U’-U2=0.6V-0.2V=0.4V
则此时，热敏电阻的阻值为
R1’=
由
R1=-8Ω/℃×t+520Ω
可得，
t'=40℃
当电源电压
U’’=1.2V
时，热敏电阻两端的电压为
U1’’=U’’-U2=1.2V-0.2V=1V
则此时，热敏电阻的阻值为
R1’=
由
R1=-8Ω/℃×t+520Ω
可得，
t'’=2.5℃
所以，该热敏电阻温度计测量温度的范围为2.5～40Ω。
21．（1） 0.2A；（2）20Ω；（3）
【详解】
解：（1）由表格可知，当拉力为0时，滑动变阻器接入电路的电阻为0，此时电路的电流最大
I最大=
（2）拉力为200N时电压表的示数是2.4V，根据串联电路的分压规律得R1的电压
=6V-2.4V=3.6V
电路中的电流
I1===0.12A
此时滑动变阻器接入电路的电阻
R滑==20
（3）如下图可知滑动变阻器始终以最大阻值接入电路，电路中的总电阻不变，所以电流是不变的，由串联分压规律可知，拉力增大时电压表测的滑动变阻器的电压增大，电路图如下：
答：（1）电路的最大电流是0.2A。
（2）若拉力为200N，求此时滑动变阻器接入电路的电阻值20。
（3）改进后的电路图如上图。
