人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题

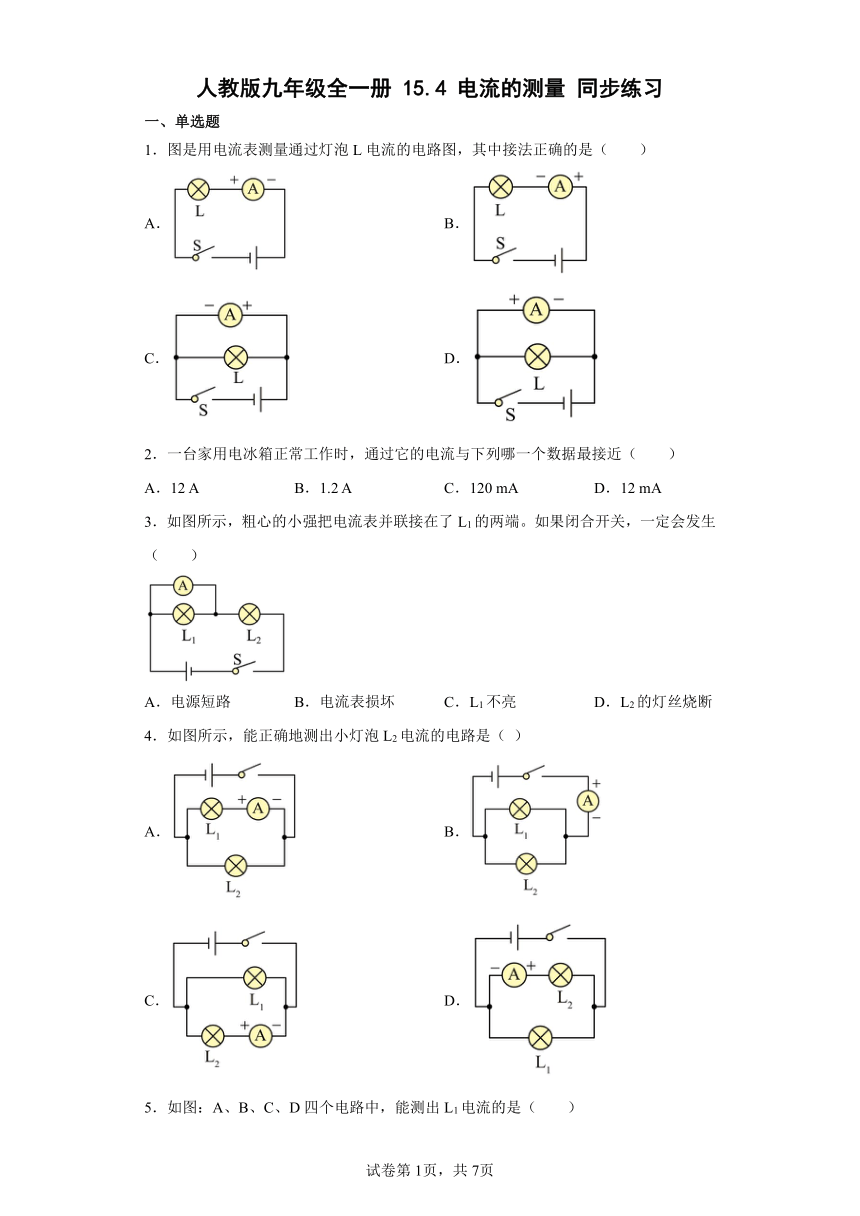

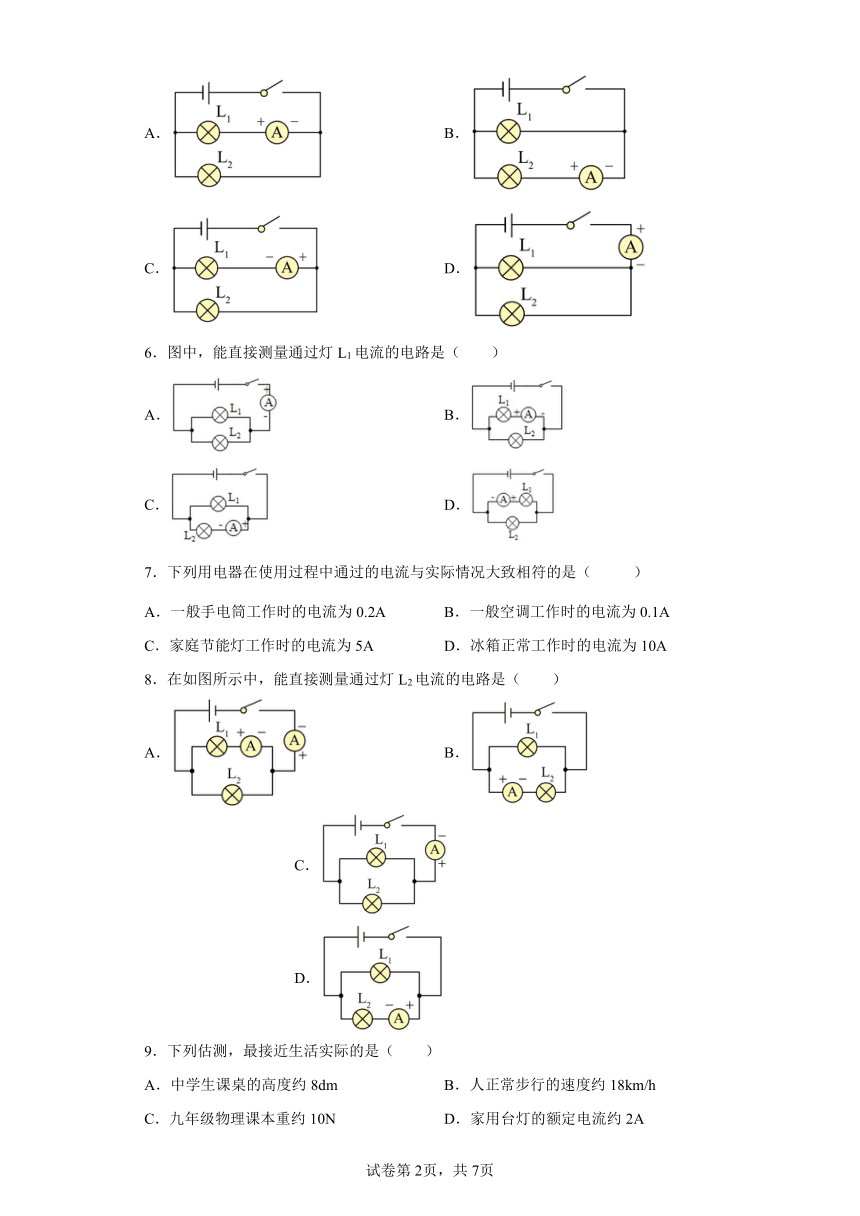

1.图是用电流表测量通过灯泡L电流的电路图,其中接法正确的是(  )
A. B.
C. D.
2.一台家用电冰箱正常工作时,通过它的电流与下列哪一个数据最接近(  )
A.12 A B.1.2 A C.120 mA D.12 mA
3.如图所示,粗心的小强把电流表并联接在了L1的两端。如果闭合开关,一定会发生(  )
A.电源短路 B.电流表损坏 C.L1不亮 D.L2的灯丝烧断
4.如图所示,能正确地测出小灯泡L2电流的电路是( )
A. B.
C. D.
5.如图:A、B、C、D四个电路中,能测出L1电流的是(  )
A. B.
C. D.
6.图中,能直接测量通过灯L1电流的电路是(  )
A. B.
C. D.
7.下列用电器在使用过程中通过的电流与实际情况大致相符的是( )
A.一般手电筒工作时的电流为0.2A B.一般空调工作时的电流为0.1A
C.家庭节能灯工作时的电流为5A D.冰箱正常工作时的电流为10A
8.在如图所示中,能直接测量通过灯L2电流的电路是(  )
A. B. C. D.
9.下列估测,最接近生活实际的是(  )
A.中学生课桌的高度约8dm B.人正常步行的速度约18km/h
C.九年级物理课本重约10N D.家用台灯的额定电流约2A

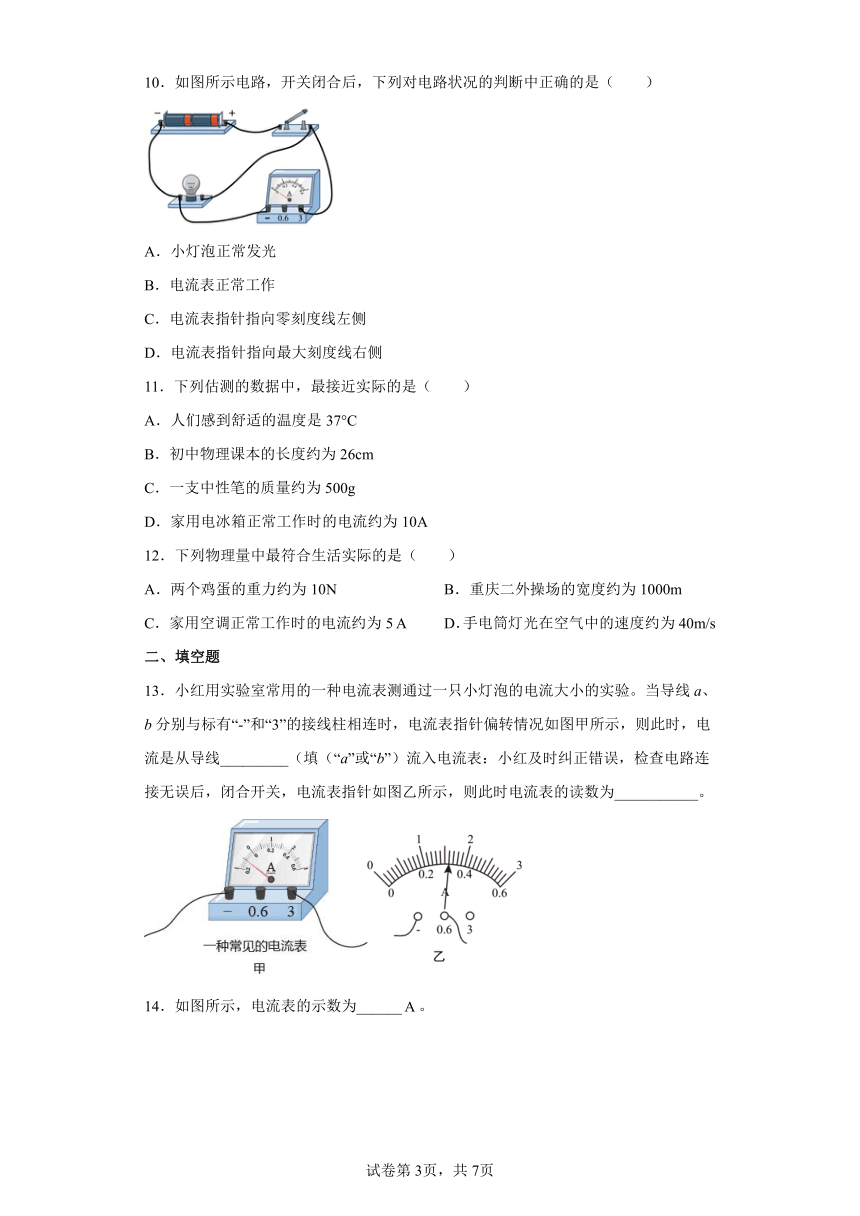

10.如图所示电路,开关闭合后,下列对电路状况的判断中正确的是(  )
A.小灯泡正常发光
B.电流表正常工作
C.电流表指针指向零刻度线左侧
D.电流表指针指向最大刻度线右侧
11.下列估测的数据中,最接近实际的是(  )
A.人们感到舒适的温度是37°C
B.初中物理课本的长度约为26cm
C.一支中性笔的质量约为500g
D.家用电冰箱正常工作时的电流约为10A
12.下列物理量中最符合生活实际的是(  )
A.两个鸡蛋的重力约为10N B.重庆二外操场的宽度约为1000m
C.家用空调正常工作时的电流约为5 A D.手电筒灯光在空气中的速度约为40m/s
二、填空题
13.小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图甲所示,则此时,电流是从导线_________(填(“a”或“b”)流入电流表:小红及时纠正错误,检查电路连接无误后,闭合开关,电流表指针如图乙所示,则此时电流表的读数为___________。

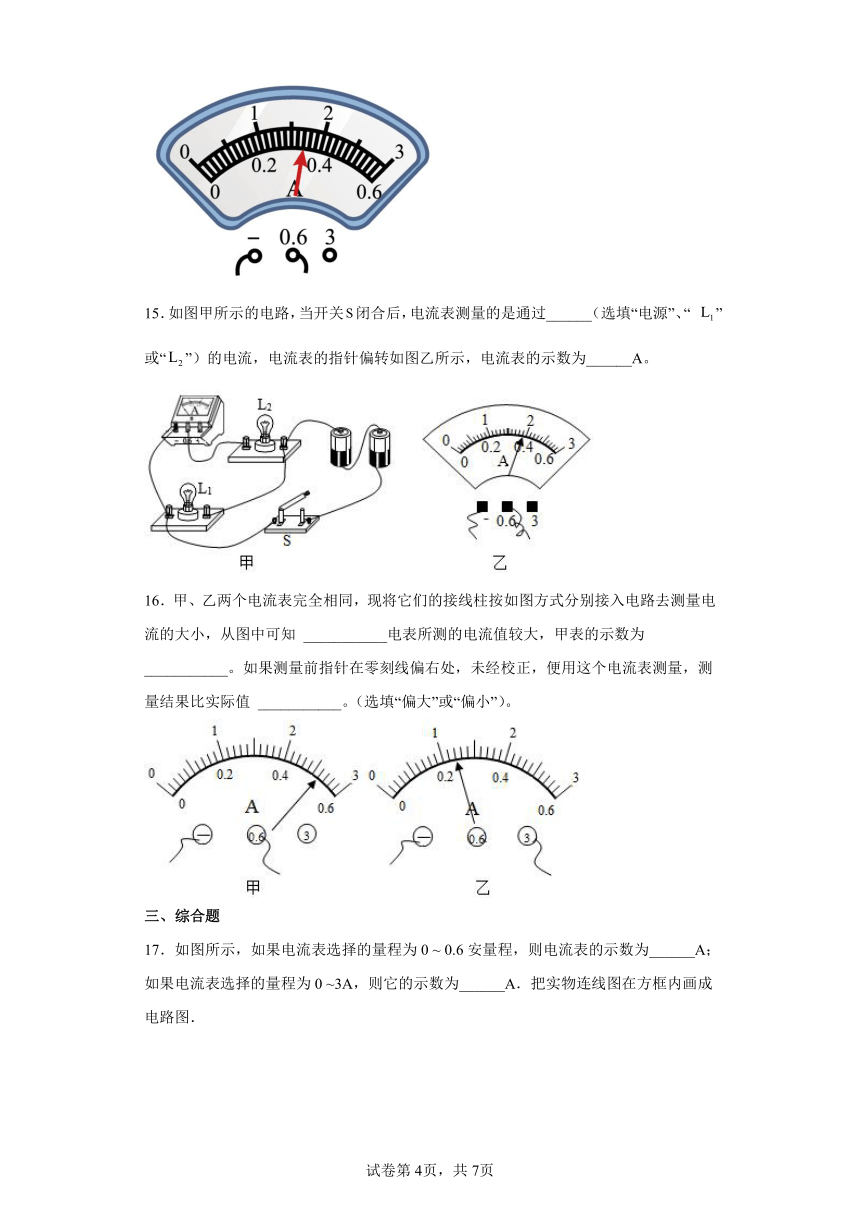

14.如图所示,电流表的示数为______。
15.如图甲所示的电路,当开关闭合后,电流表测量的是通过______(选填“电源”、“ ”或“”)的电流,电流表的指针偏转如图乙所示,电流表的示数为______A。
16.甲、乙两个电流表完全相同,现将它们的接线柱按如图方式分别接入电路去测量电流的大小,从图中可知 ___________电表所测的电流值较大,甲表的示数为 ___________。如果测量前指针在零刻线偏右处,未经校正,便用这个电流表测量,测量结果比实际值 ___________。(选填“偏大”或“偏小”)。
三、综合题
17.如图所示,如果电流表选择的量程为0 ~ 0.6安量程,则电流表的示数为______A;如果电流表选择的量程为0 ~3A,则它的示数为______A.把实物连线图在方框内画成电路图.

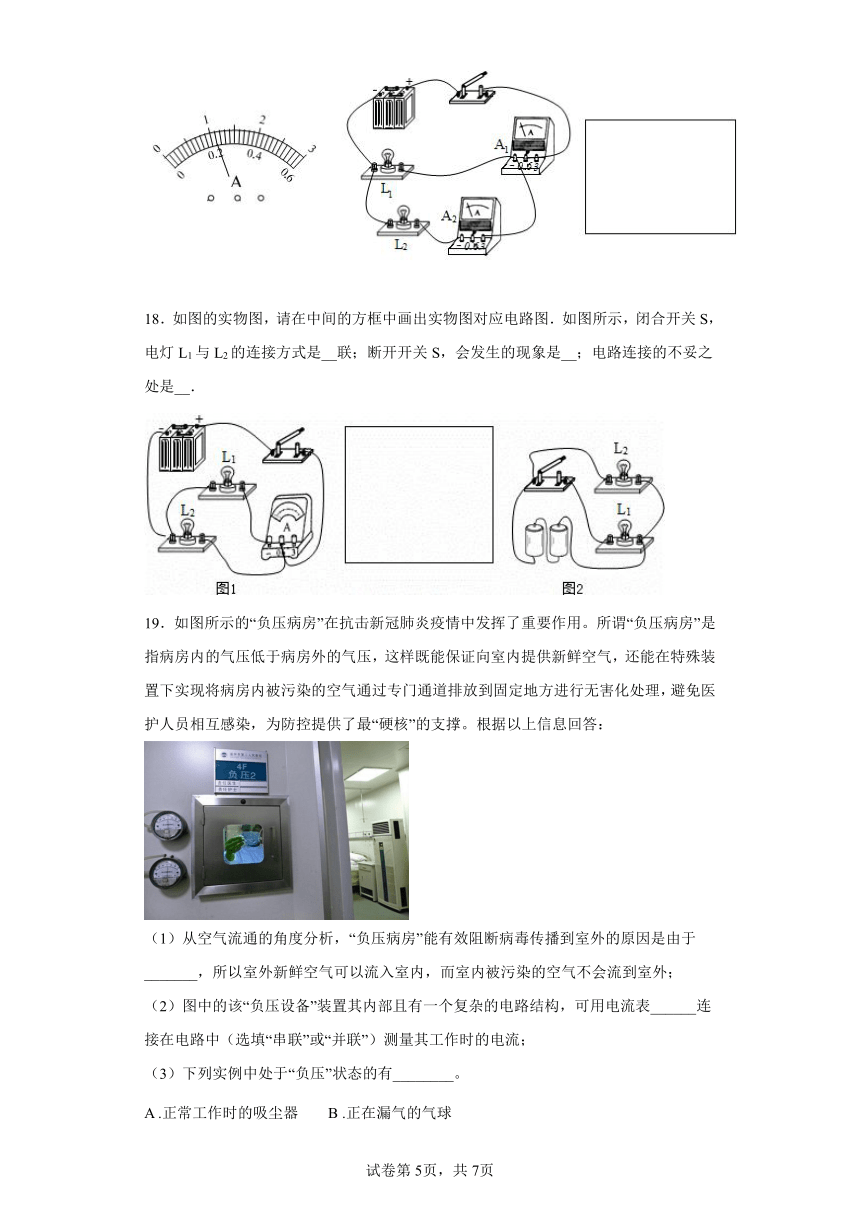

18.如图的实物图,请在中间的方框中画出实物图对应电路图.如图所示,闭合开关S,电灯L1与L2的连接方式是__联;断开开关S,会发生的现象是__;电路连接的不妥之处是__.
19.如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压,这样既能保证向室内提供新鲜空气,还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理,避免医护人员相互感染,为防控提供了最“硬核”的支撑。根据以上信息回答:
(1)从空气流通的角度分析,“负压病房”能有效阻断病毒传播到室外的原因是由于_______,所以室外新鲜空气可以流入室内,而室内被污染的空气不会流到室外;
(2)图中的该“负压设备”装置其内部且有一个复杂的电路结构,可用电流表______连接在电路中(选填“串联”或“并联”)测量其工作时的电流;
(3)下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
20.观察图所示四个电路图,并请填空完成回答:
(1)在图A所示的电路中,电流表测的是______的电流(选填“干路”、“L1”或“L2”);在图B中电流表测的是______的电流(选填“干路”、“L1”或“L2”);在图C中的电路出现的错误是______;在图D中出现的错误是______;
(2)连接电路后,两灯泡都亮,由于连接较乱,一时无法确定电路是串联还是并联,以下两种简单的判断方法是否可行?请你在表中空格填写“可行”或“不可行”。
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联 ______
方法2 把其中一根导线断开 两灯都熄灭 两灯一定是串联 ______
21.阅读短文,回答文后的问题.
电磁流量计
电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量(液体在单位时间内通过某横截面的体积)和流速的仪表。
如图甲是用来检测血流速度和血流量的电磁流量计(又称电磁血流计)。其原理如图乙所示,使用时将血管放置于两磁极之间,金属电极A、B与血管壁接触,仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压,电流通过仪表从而显示出血流速度和流量。
某实验小组用电磁血流计研究血管中血流速度与n(病人心脏血管横截面积与正常人心脏血管横截面积的比值)的关系,测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表:
血管横截面积的比值n 1.00 0.90 0.80 0.75 0.60
血液流动的速度v( m/s) 0.180 0.200 0.255 0.240 0.300
研究表明,当血液在管内匀速流动时,受到的阻力f与血液的流速v成正比,即f=kv (其中k为常数),血管横截面积越小,血液流速越大,受到的阻力越大,心脏的负担就越重.
(1)电磁流量计上的仪表是由____________改装的(选填“电压表”或“电流表”);
(2)测得某液体的流速为0. 2m/s,流量为10- 4m3/s,则管子的横截面积为________m2;
(3)根据表中数据可知,当n=0.5时,v=_______m/s;
(4)心脏主动脉血管的横截面积变化时,心脏推动血液流动的功率P随n的变化而变化,若当n=1时,心脏推动血液流动的功率P=P0,则当n=0.5时,心脏推动血液流动的功率P=________P0。
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.B
【详解】
A.电流表与灯泡串联,但正负接线柱接反,故A错误;
B.电流表与灯泡串联,正负接线柱接法正确,故B正确;
C.电流表与灯泡并联,会导致灯泡被短路,灯泡不亮,故C错误;
D.电流表与灯泡并联,会导致灯泡被短路且电流表正负接线柱接反,故D错误。
故选B。
2.B
【详解】
家用电冰箱正常工作时,通过它的电流大小一般为0.5A~1.5A这个区间。
故选B。
3.C
【详解】
A.由图可知,两个灯泡串联,电流表并联在灯L1两端,将灯L1短路,没有将电源短路,故A不符合题意;
BCD.灯L1短路,灯L1不亮,有电流通过灯L2,灯L2发光,电流表有示数,故BD不符合题意,C符合题意。
故选C。
4.D
【详解】
A.由图示电路图可知,电流表正负接线柱接反了,也没与L2串联,故不能测出小灯泡L2的电流,故A不符合题意;
B.由图示电路图可知,电流表测量的是两灯泡并联后的总电流,不能测出通过小灯泡L2的电流,故B不符合题意;
C.由图示电路图可知,电流表正负接线柱接反了,与L2串联,故C不符合题意;
D.由图示电路图可知,电流表与小灯泡L2串联,且电流从正极流入,负极流出,测量通过小灯泡L2的电流,故D符合题意。
故选D。
5.C
【详解】
电流表与待测电路串联,电流要从电流表正接线柱流入,从负接线柱流出。
A.图中电流表与灯L1串联,电流表的正负接线柱接反了,故A不符合题意;
B.图中电流表与灯L2串联,测的是L2的电流,故B不符合题意;
C.图中电流表与灯L1串联,电流从电流表正接线柱流入,从负接线柱流出,测的是L1的电流,故C符合题意;
D.图中电流表串联在干路中,测的是L1和L2的总电流,故D不符合题意。
故选C。
6.D
【详解】
A.图中电流表在干路上,电流表测干路电流,故A不符合题意;
B.图中电流表与L1串联,但电流表的正负接线柱接反了,不能测L1的电流,故B不符合题意;
C.图中两灯泡并联,电流表与L2串联,电流表测L2支路的电流,不能直接测量通过灯L1的电流,故C不符合题意;
D.图中电流表与L1串联,电流表的正负接线柱正确,能直接测量通过灯L1的电流,故D符合题意。
故选D。
7.A
【详解】
A.一般手电筒工作时的电流为0.2A左右,故A符合题意;
B.一般空调工作时的电流为5A,故B不符合题意;
C.家庭节能灯工作时的电流大约为0.1A,故C不符合题意;
D.冰箱正常工作时的电流为1A,故D不符合题意。
故A正确。
8.B
【详解】
A.电流表在连入电路时,应与被测用电器串联;电流从电流表的正接线柱流入,负接线柱流出;图中,一个电流表是位于干路中测干路电流,另一个电流表与L1串联,测量L1的电流,故A不符合题意;
B.图中,电流表是位于灯L2的支路中,且正负接线柱接法正确,故B符合题意;
C.图中,电流表是位于干路中测干路电流,故C不符合题意;
D.图中,电流表是位于灯L2的支路中,但正负接线柱接反了,故D不符合题意。
故选B。
9.A
【详解】
A.中学生课桌的高度约8dm
故A符合题意;
B.人正常步行的速度约
故B不符合题意;
C.九年级物理课本重约3N,故C不符合题意;
D.家用台灯的额定电流约0.2A,故D不符合题意。
故选A。
10.D
【详解】
A.由电路图可知,当开关闭合后,把电流表直接连到电源的两极,灯泡被短路,灯泡不发光,故A错误;
BCD.电流表直接接在电源两端(电流从电流表正接线柱流入),会造成电源短路,电路中的电流过大,电流表指针指向最大刻度线右侧(电流表可能损坏),故BC错误,D正确。
故选D。
11.B
【详解】
A.人感到舒适的温度范围约为19~24°C,不是37°C,故A不符合题意;
B.初中物理课本的长度大约为26cm,宽度约为18cm,故B符合题意;
C.一支中性笔的质量约为10~20g左右,故C不符合题意;
D.家用电冰箱正常工作时的电流约为1A左右,故D不符合题意。
故选B。
12.C
【详解】
A.两个鸡蛋的重力约为1N,故A不符合题意;
B.重庆二外操场的宽度约为100m,故B不符合题意;
C.家用空调正常工作时的电流约为5 A,故C符合题意;
D.手电筒灯光在空气中的传播速度约为3×108m/s,故D不符合题意。
故选C。
13. a 0.32A
【详解】
[1]由图甲知,电流表的指针反向偏转,说明正负接线柱接反,即电流从导线a注入电流表。
[2]由图乙知,电流表的量程为0~0.6A,分度值为0.02A,其示数为0.32A。
14.0.34
【详解】
由图可知:电流表的量程应0~0.6A,分度值为0.02A,所以电流表的示数为0.34A。
15. 0.38
【详解】
[1]如图,电路中两灯并联,电流表串联在灯所以支路中,所以电流表测通过灯的电流。
[2] 如图,电流表选择0~0.6量程,分度值为0.02A,示数为0.38A。
16. 乙 0.52A 偏大
【详解】
[1][2]根据图甲可知,电流表量程为0~0.6A,分度值为0.02A,示数为0.52A,根据图乙可知,电流表量程为0~3A,分度值为0.1A,示数为1.2A,显然乙电表所测的电流值较大,甲表的示数为0.52A。
[3]在电流表的表盘上,左端为零刻度,向右依次变大,若使用前未校零,指针在零刻线偏右处,则使用这个电流表测量电流时,测量结果比实际值大。
17. 0.22 1.1 见解析
【详解】
(1)电流表选择的量程为0 ~ 0.6安量程,分度值为0.02A,所以电流表的示数为0.22A;
(2)如果电流表选择的量程为0 ~3A,则分度值为0.1A,示数为1.1V;
(3)由实物图可知,灯泡L1、L2并联,电流表A1测干路电流,电流表A2测通过灯泡L2的电流,开关控制干路.电路图如下:
点睛:电流表读数时,一定要认清量程和分度值再读数.
18. 并 只有L2发光 开关不能对L2进行控制.
【详解】
两只灯泡并联,电流表测量灯泡L1电流,开关控制整个电路,如图:
分析电路可以看出,灯泡L2直接并联在电源两端,所以开关S对L2不起控制作用;
灯泡L1与开关S串联后并联在电源两端,所以开关断开时L1不亮;两只灯泡并联.
点睛:由实物图可知,从电源开始经开关后分支,一支经电流表、灯泡L1后回到负极;另一支经灯泡L2回到负极;即此时灯泡L1和电流表、L2并联.串联电路只有一条电流路径,流过一个元件的电流同时流过另一个元件,因此各元件相互影响;并联电路中有多条电流路径,各支路上的元件互不影响;在并联电路中,干路开关控制所有用电器,支路开关只控制本支路用电器.
19. 病房内气压低于室外气压 串联 AC
【详解】
(1)[1]根据题意知,所谓“负压病房”是指病房内的气压低于病房外的气压,这样既能保证向室内提供新鲜空气,还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
(2)[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构,可用电流表串联连接在电路中测量其工作时的电流。
(3)[3]A.正常工作时的吸尘器,吸尘器扇叶周围气体流速大,压强小,即吸尘器扇叶周围的气压小于大气压,处于“负压”状态,故A符合题意;
B.漏气的气球内的气压大于大气压,不处于“负压”状态,故B不符合题意;
C.用吸管从瓶子中吸饮料,当吸气时,吸管中的气压减小,小于外界的大气压,饮料在大气压的作用下进入嘴里,故C符合题意;
D.高空飞行中的飞机机舱外气体流速大、压强小,小于机舱内的气压,故D不符合题意。
故选AC。
20. 干路 L2 电流表直接接在电源的两极,造成短路 电流表的正、负接线柱接反了 可行 不可行
【详解】
(1)[1]图A所示的电路中,电流表串联在干路上,所以电流表测的是干路中的总电流。
[2]图B所示的电路中,电流表串联在L2所在的支路上,所以电流表测的是L2的电流。
[3]在图C中的电路中,电流表和灯泡并联,即电流表直接接在电源的两极,易发生短路,出现的错误是电流表造成短路。
[4]在图D中出现的错误是:电流表的正负极接线柱接反了。
(2)[5]方法1:把其中一只灯泡从灯座中取下来,如果观察另一只灯泡熄灭,则亮灯一定是串联,该方法是可行的。
[6]方法2:把任意一根导线断开,如果观察两灯都熄灭,则是无法确定两灯的连接方式的。因为两灯无论是串联还是并联,当把任意一根导线断开时,都有可能造成两灯熄灭。串联电路的电流路径只有一条,一处断开则电路中就不会有电流,两灯都不发光;并联电路的电流路径虽然有多条,各用电器可以独立工作,但如果是并联电路干路上的导线断的话,则也会造成两灯都不发光,所以该方法是不可行的。
21. 电流表 0.36 4
【详解】
(1)[1]电磁流量计上的仪表,串联在电路中,所以为电流表改装而成的。
(2)[2]已知v=0.2m/s,血流量为10 4 m3/s,所以血管的横截面积
(3)[3]根据表中数据可知,n与v的乘积不变,因此n与v成反比,即nv=0.18;
当n=0.5时,流速为
(4)[4]由f=kv和P=Fv可知,心脏推动血液流动的功率P=kv2,故P与速度的平方成正比,而n与v成反比,因此P与n的平方成反比;故n=1时,心脏推动血液流动的功率P=P0,则当n=0.5时,心脏推动血液流动的功率
