人教版九年级全一册15.2电流和电路同步练习（含解析）

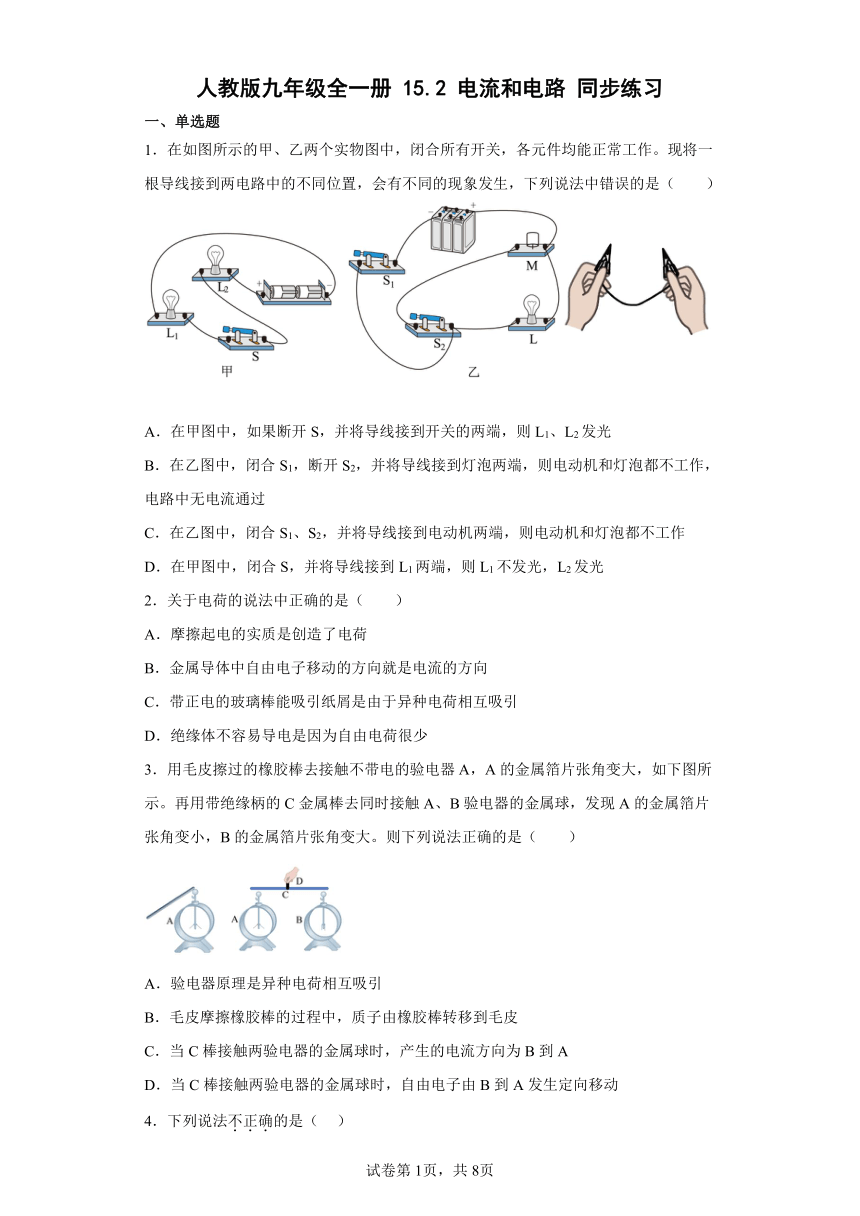

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（　　）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
2．关于电荷的说法中正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
3．用毛皮擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如下图所示。再用带绝缘柄的C金属棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．毛皮摩擦橡胶棒的过程中，质子由橡胶棒转移到毛皮
C．当C棒接触两验电器的金属球时，产生的电流方向为B到A
D．当C棒接触两验电器的金属球时，自由电子由B到A发生定向移动

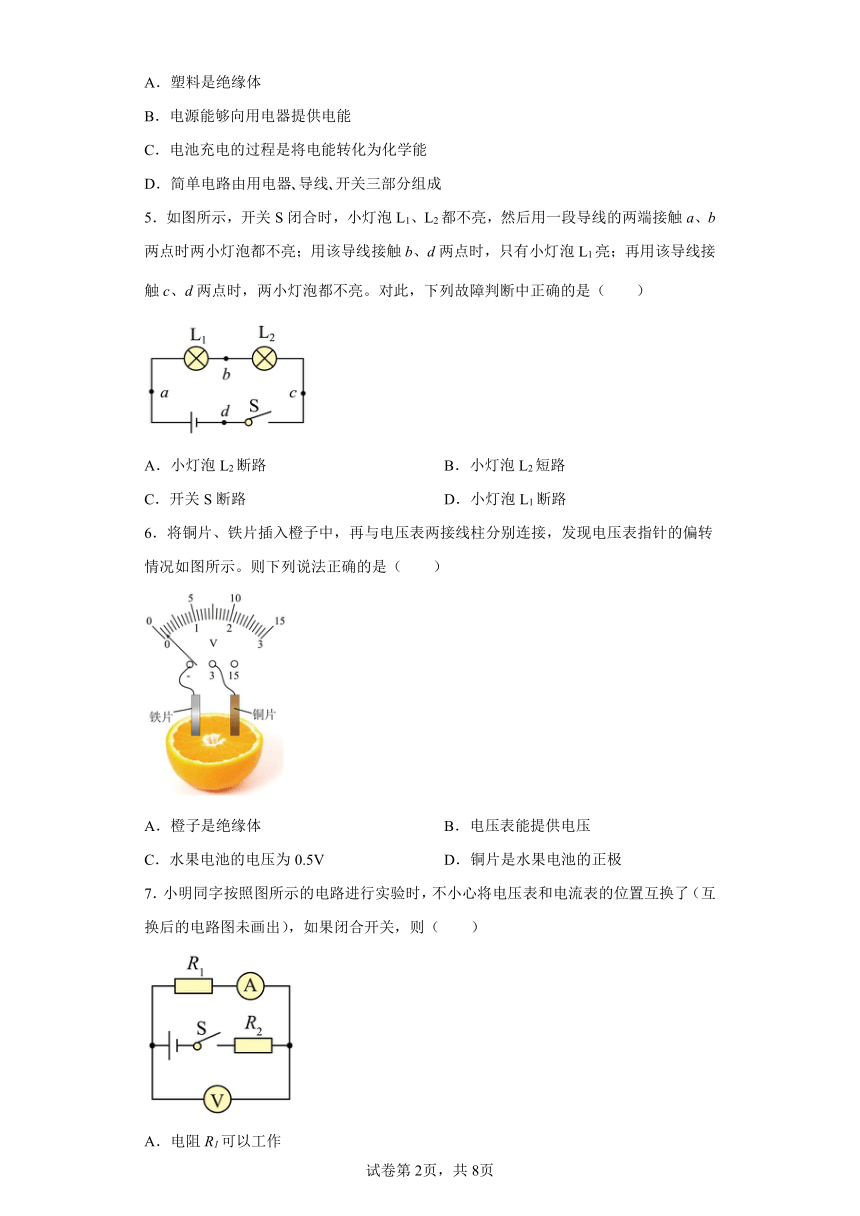

4．下列说法不正确的是（ ）
A．塑料是绝缘体
B．电源能够向用电器提供电能
C．电池充电的过程是将电能转化为化学能
D．简单电路由用电器 导线 开关三部分组成
5．如图所示，开关S闭合时，小灯泡L1、L2都不亮，然后用一段导线的两端接触a、b两点时两小灯泡都不亮；用该导线接触b、d两点时，只有小灯泡L1亮；再用该导线接触c、d两点时，两小灯泡都不亮。对此，下列故障判断中正确的是（ ）
A．小灯泡L2断路 B．小灯泡L2短路
C．开关S断路 D．小灯泡L1断路
6．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。则下列说法正确的是（　　）
A．橙子是绝缘体 B．电压表能提供电压
C．水果电池的电压为0.5V D．铜片是水果电池的正极
7．小明同字按照图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出），如果闭合开关，则（　　）
A．电阻R1可以工作
B．电阻R2可以工作
C．电流表无示数
D．电压表可能被烧坏
8．如图所示，表示电路连接的四个电路图中，正确的是（　　）
A． B． C． D．
9．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是 （　　）
A．由图可以看出，连接前A带负电荷，B带正电荷
B．由图只能看出，连接前A、B都带电，不能判断带哪种电荷
C．接通时，A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．接通时，金属棒中电流方向是从A流向B，A金属箔的张角减小

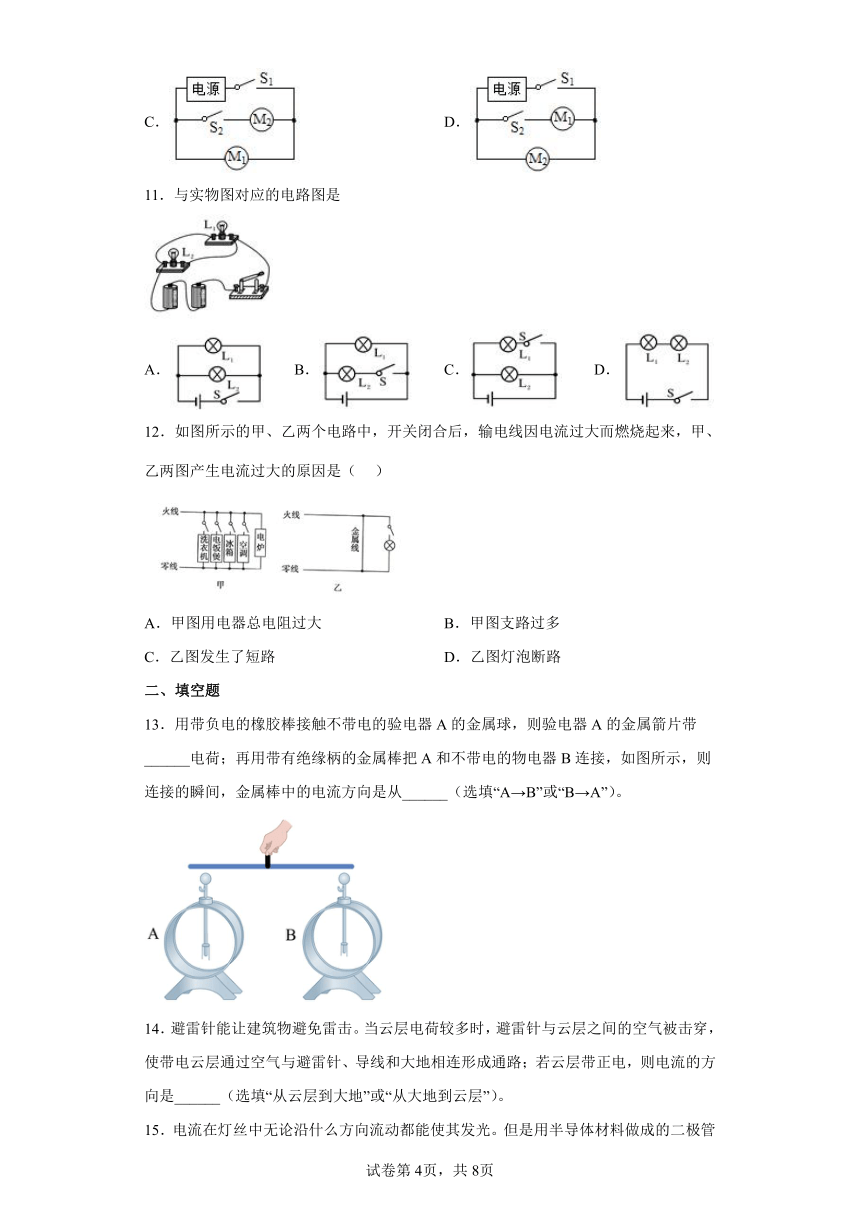

10．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是　　
A． B．
C． D．
11．与实物图对应的电路图是
A． B． C． D．
12．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（ ）
A．甲图用电器总电阻过大 B．甲图支路过多
C．乙图发生了短路 D．乙图灯泡断路
二、填空题
13．用带负电的橡胶棒接触不带电的验电器A的金属球，则验电器A的金属箭片带______电荷；再用带有绝缘柄的金属棒把A和不带电的物电器B连接，如图所示，则连接的瞬间，金属棒中的电流方向是从______（选填“A→B”或“B→A”）。
14．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。

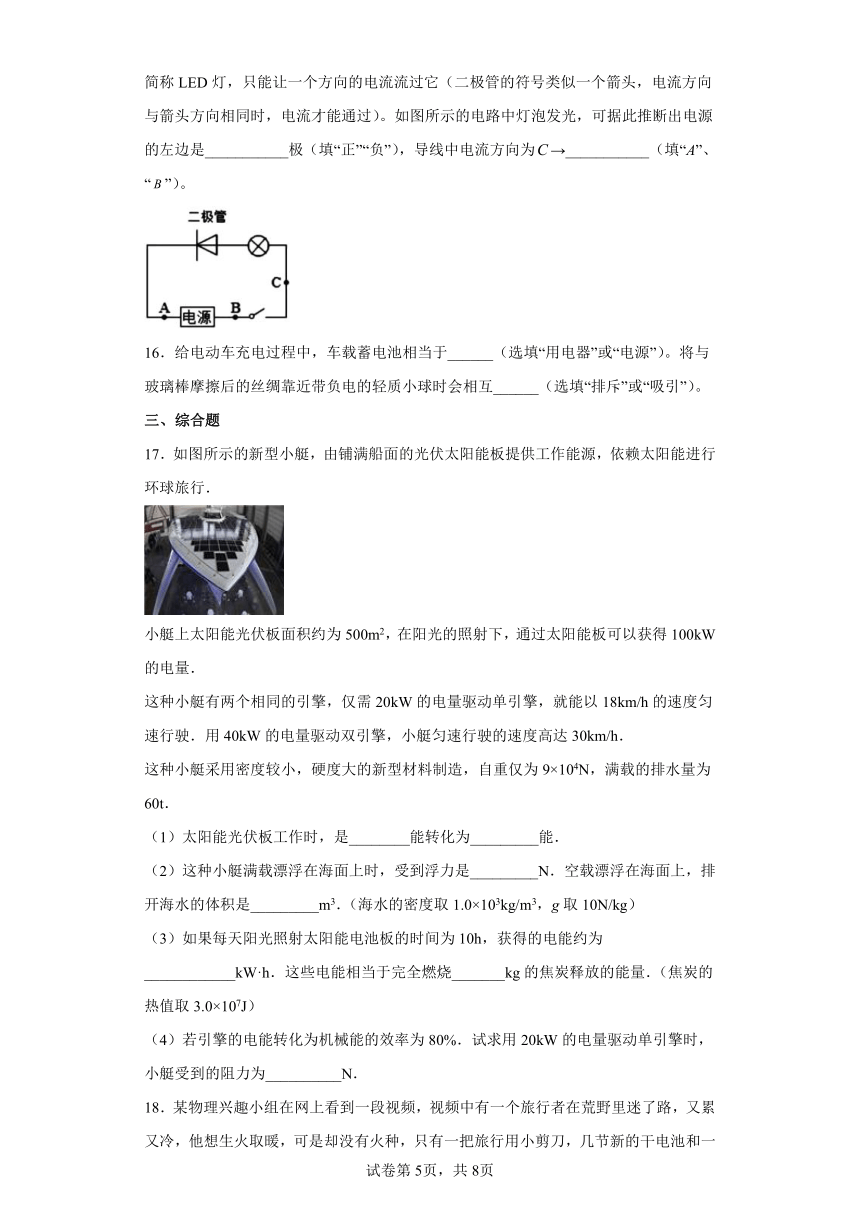

15．电流在灯丝中无论沿什么方向流动都能使其发光。但是用半导体材料做成的二极管简称LED灯，只能让一个方向的电流流过它（二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）。如图所示的电路中灯泡发光，可据此推断出电源的左边是___________极（填“正”“负”），导线中电流方向为→___________（填“A”、“”）。
16．给电动车充电过程中，车载蓄电池相当于______（选填“用电器”或“电源”）。将与玻璃棒摩擦后的丝绸靠近带负电的轻质小球时会相互______（选填“排斥”或“吸引”）。
三、综合题
17．如图所示的新型小艇，由铺满船面的光伏太阳能板提供工作能源，依赖太阳能进行环球旅行．
小艇上太阳能光伏板面积约为500m2，在阳光的照射下，通过太阳能板可以获得100kW的电量．
这种小艇有两个相同的引擎，仅需20kW的电量驱动单引擎，就能以18km/h的速度匀速行驶．用40kW的电量驱动双引擎，小艇匀速行驶的速度高达30km/h．
这种小艇采用密度较小，硬度大的新型材料制造，自重仅为9×104N，满载的排水量为60t．
（1）太阳能光伏板工作时，是________能转化为_________能．
（2）这种小艇满载漂浮在海面上时，受到浮力是_________N．空载漂浮在海面上，排开海水的体积是_________m3．（海水的密度取1.0×103kg/m3，g取10N/kg）
（3）如果每天阳光照射太阳能电池板的时间为10h，获得的电能约为____________kW·h．这些电能相当于完全燃烧_______kg的焦炭释放的能量．（焦炭的热值取3.0×107J）
（4）若引擎的电能转化为机械能的效率为80%．试求用20kW的电量驱动单引擎时，小艇受到的阻力为__________N．
18．某物理兴趣小组在网上看到一段视频，视频中有一个旅行者在荒野里迷了路，又累又冷，他想生火取暖，可是却没有火种，只有一把旅行用小剪刀，几节新的干电池和一包口香糖（包裹口香糖的锡纸上覆有一层薄纸，薄纸易燃），他隐约记得有媒体上说可以利用如图所示带有薄纸的锡箔纸连到干电池的两端，薄纸就可以燃烧起来。他按照媒体上说的方法做了，可是发现没有引起燃烧。
(1)假如你是这个旅行者，怎样操作才能利用干电池和锡纸将干草点燃，写出你的做法；
(2)请你解释一下你这样做的意图和理论依据。
19．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛．感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能．
（3）根据文中的信息，在虚线框中画出感应发光冰块内部的电路图．
( )
（4）用布擦干后的感应发光冰块内部的电路处于_____状态．
20．阅读《水果电池》回答题．
水果电池
物理小组的同学在活动课中，用4个大小接近的脐橙制作了水果电池．选用形状相同的4个铜片和4个铝片作为电池的电极，将每组电极中的一个铜片和一个铝片相隔约5cm的距离分别插入每个脐橙中，再将这样的4个脐橙串联，即用导线将一个脐橙上的铜片和另一个脐橙上的铝片依次连接起来如图甲所示．一同学将二极管接入接线夹A、B之间时，看到二极管发光．接着他将二极管的两个极对调后再接入A、B之间，发现二极管不再发光．
随后，小组同学们用控制变量的方法，又分别对可能影响脐橙水果电池电压的下列两个因素做了初步探究：
(1)脐橙被水平切去部分后是否影响水果电池的电压：为了便于探究，小组同学选用一个脐橙，在不改变电极铜片和铝片间距离及插入脐橙深度的情况下，用电压表先测出一个完整脐橙水果电池的电压如图乙所示，再测出被水平切掉约1/4后剩下的脐橙水果电池电压如图丙所示，又测出被水平切掉约1/2后剩下的脐橙水果电池电压，共测得3种情况下的脐橙水果电池的电压如数据表三所示．
(2)不同的电极材料是否影响水果电池的电压:同学们仍用一个脐橙，用铜片作为电池的正极，分别用外形相同的镁、铝、铁金属片作为电池的负极，使电极间距离和插入脐橙的深度相同，分别测出3组不同电极材料的脐橙水果电池的电压，如数据表四所示．
请根据上述材料，回答下列问题：
（1）如题图甲所示，在每个水果上插入铜片和铝片，用导线把这几个水果与发光二极管连接起来，二极管发光，其中插入金属片的水果相当于电路中的（填选项字母）______________
A．导线 B．电源 C．用电器 D．开关
（2）将二极管两极接线对调后，发现二极管不再发光，其原因是________（填选项字母）
A．水果电池的正负极之间已经没有电压
B．二极管是由绝缘体材料组成的
C．二极管具有单向导电性
（3）由表三和表四可知：_______（选填“脐橙大小”或“电极材料”）会影响水果电池的电压．
21．“中国国家反恐小组“的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。
（1）定时器（钟表）应该安装在 _____（选填“a”或“b”）导线上。在定时阶段，该导线是 _____（选填“通”或“开”）路，因此起爆器被短路，电流 _____（选填“能”或“不能”）通过引爆器，因此在定时阶段起爆器不会爆炸引爆炸弹；
（2）当定时器（钟表）定时结束时b导线被 _____（填“接通”或“切断”），此时电流 _____（选填“能”或“不能”）通过起爆器，因此在定时结束的瞬间起爆器立即爆炸；
（3）综上所述，定时器（钟表）在定时阶段相当于一个 _____（选填“闭合”或“断开”）的开关。为使该定时爆炸装置停止工作，应立即剪断导线 _____（选填“a”或“b”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．在图甲中，如果断开S，并将导线接到开关 S两端，相当于接通了电路，两盏灯串联在电路中，则L1、L2发光，故A不符合题意；
B．在图乙中，闭合S1、断开S2，此时只有灯泡接入电路中，将导线接到灯泡两端，则灯泡被短路，灯泡不发光，同时电源短路，流过电源的电流过大，会烧坏电源，故B符合题意；
C．在图乙中，闭合S1、S2，电动机和灯泡并联，将导线接到电动机两端，此时电源短路，则电动机和灯泡都不工作，故C不符合题意；
D．在图甲中，闭合S，并将导线接到L1两端L1被短路，则L1不发光，L2中有电流，L2会发光，故D不符合题意
故选B。
2．D
【详解】
A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。
故选D。
3．C
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．毛皮摩擦橡胶棒，橡胶棒带负电，电子由毛皮转移到橡胶棒，故B错误；
CD．毛皮摩擦过的橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电；用带绝缘柄的金属棒将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷定向移动的方向与电流方向相反，故产生的电流方向为B到A，故C正确，D错误。
故选C。
4．D
【详解】
A．容易导电的物体叫导体，如金属、人体、大地、不纯净的水、碳棒等；不容易导电的物体叫绝缘体，如胶木、橡胶、塑料、玻璃、陶瓷、纯净的水、空气等。塑料是绝缘体，故A正确，不符合题意；
B．电源能够向用电器提供电能，用电器把电能转化为其它形式的能，故B正确，不符合题意；
C．电池充电的过程是将电能转化为化学能，储存在电池中，故C正确，不符合题意；
D．简单电路由用电器 导线 开关和电源组成，故D错误，符合题意。
故选D。
5．A
【详解】
A．用该导线接触b、d两点时，只有小灯泡L1亮，表明b、d两点到电源是接通的，用导线接触c、d两点时，两小灯泡都不亮，表明c、d两点到电源之间有断路，即小灯泡L2可能存在断路，故A正确；
B．如果仅小灯泡L2短路，则闭合开关，灯泡L2可以发光，故B错误；
C．如果仅开关S断路，用该导线接触c、d两点时，两灯都可发光，故C错误；
D．用该导线接触b、d两点时，只有小灯泡L1亮，表明b、d两点到电源是接通的，即L1无故障，故D错误。
故选A。
6．D
【详解】
A．橙子相当于是电源，内部有电流通过，是导体，故A错误；
B．电压表可以测量电压的大小，不能提供电压，电源提供电压，故B错误；
C．由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.1V，故C错误；
D．电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。
故选D。
7．B
【详解】
如果将电压表和电流表的位置互换，得到的电路图如下图所示；那么开关闭合后，电流从电源正极流出，流过电流表，流过电阻R2，流过开关，最后回负极；因为电压表相当于断路，所以没有电流流过电阻R1，电阻R1没有工作，电阻R2有在工作，电流表有示数，流过电压表的电流很小，电压表不会被烧坏。
故选B。
8．C
【详解】
A．图中没有电源，故A错误；
B．开关闭合后电源短路，故B错误；
C．一个完整的电路，要有开关，用电器和电源，组成一个通路，故C正确；
D．开关闭合后，电源短路，故D错误。
故选C。
9．C
【详解】
AB．由图知，连接前，验电器A的金属箔张开一定角度，则其带了电，但不能判断带上何种电荷，而B金属箔没张开，则其不带电，故AB错误；
CD．用带有绝缘柄的金属棒接通A、B时，A中的自由电子通过金属棒流向B，则电流方向是由B流向A，同时B的金属箔的张角会增大，而A张角会减小，故C正确，D错误。
故选C。
10．C
【详解】
A．开关闭合，电动机和串联同时工作；、都闭合，电动机被短路不能工作，故A不合题意；
B．开关闭合，电动机工作，驱动扇叶送风；闭合，电动机工作驱动机内水循环，水循环和送风互不影响，故B不合题意；
C．开关闭合，电动机工作，驱动扇叶送风；再闭合开关，电动机工作，驱动机内水循环，使所送的风成为“凉风”；若断开，无论是否闭合，电动机都不能工作，故C符合题意；
D．闭合开关，电动机工作，驱动机内水循环；再闭合开关，电动机工作，驱动扇叶送风，故D不合题意。
故选C。
11．A
【详解】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
12．C
【详解】
A．图甲中，并联的用电器过多，总电阻过小，故A不符合题意；
B．用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式，电流会非常大，甲图产生电流过大的原因是用电器的总功率过大，不是支路过多，故B不符合题意；
CD．图乙中，用金属线将火线和零线接通，造成短路，由于导线电阻很小，导致电流过大，故C符合题意，D不符合题意．
13． 负 B→A
【详解】
[1]带负电的橡胶棒有多余的电子，当与不带电的验电器A接触时，部分多余的电子会转移到验电器A，验电器A因得到电子带负电。
[2]验电器A带负电即有多余的电子，当与验电器B连接时，部分电子由A转移到B，即负电荷定向移动的方向为A→B，根据电流方向的规定，电流方向为正电荷定向移动方向，即与负电荷定向移动的方向相反，故金属棒中的电流方向是从B→A。
14．从云层到大地
【详解】
避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是导体，云层与大地之间的电压很大；若云层带正电，大地中的负电荷（电子）转移到云层上，则电流的方向是从云层到大地。
15． 负 A
【详解】
[1][2]由图示知，电路中，二极管与灯泡串联在电路中，灯泡发光，说明电路中的电流是由二极管的正极流向负极，即C流向A，那么电源的左边为负极。
16． 用电器 排斥
【详解】
[1]给电动车充电时，车载蓄电池消耗电能获得化学能，因此，车载蓄电池充电时相当于用电器。
[2]丝绸与玻璃棒摩擦，玻璃棒带正电，则丝绸带负电，靠近带负电的轻质小球时，由于它们是同种电荷，所以会互相排斥。
17． 太阳（或光） 电 6×105 9 1000 120 3200N
【详解】
（1）太阳能电池在工作时，消耗光能产生电能，故是将光能转化为电能的装置；
（2）∵G排=m排g=6×104kg×10N/kg=6×105N
据阿基米德原理知，此时船满载时受浮力：
F浮=G排=6×105N；
当空载时，由于轮船漂浮
F浮=G船=ρgV排=9×104N
故．
（3）太阳光照射一天（日照时间为10h）可获得电能是W=Pt=100kW×10h=1000kW h=3.6×109J
据公式Q=mq可得；
（4）P′=P电×80%=20kW×80%=16000W，，且v=18km/h=5m/s
∴牵引力：，
∵汽车匀速行驶，
∴f=F=3200N．
（5）小艇所受的阻力随着速度的变大而变大．
答：（1）太阳能电池是将光能转化为电能的装置；
（2）这种小艇满载漂浮在海面上时，受到的浮力是=6×105N．空载漂浮在海面上，排开海水的体积是9m3；
（3）获得的电能约为 1000kW h，合 3.6×109J．这些电能相当于完全燃烧120kg的焦炭释放的能量；
（4）小艇受到的阻力是3200N；（5）小艇所受的阻力随着速度的变大而变大．
18．(1)见解析；(2)见解析
【详解】
(1)将锡箔纸中间某位置剪的细一点，再直接接到电源的两端。
(2)将锡箔纸中间某位置剪的细一点，再直接接到电源的两端，这样做可以使被剪细的那一部分电阻相对较大，根据 Q =I2R t，R 越大，相对其他位置产生的热量越多，越容易引起薄纸的燃烧；或采用增加串联电池的节数，根据，U 变大，R 不变，I 变大，根据 Q =I2R t，I 越大，在其他条件不变时产生的热量越多。
19． 开关 热传递 断路
【详解】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递降低饮料的温度；
（3）电路是由液体感应器、纽扣电池和LED灯泡由导线连接而成，所以是基本的电路，如图：
（4）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
20． B C 电极材料
【详解】
(1)要使用电器工作,电路中必须要有电源,水果能使二极管发光,说明在这个的电路中水果能提供电压,所以水果相当于电源.
(2)二极管接线对调,其两端仍存在电压,没有电流只能是二极管的特殊特点--单向导电性造成的;
(2)脐橙被水平切去部分后是否影响水果电池的电压,由表一中可以看出,三次切去部分不同,但电压相同,所以脐橙大小并不会影响电压.而同学们仍用一个脐橙,以铜为正极,分别用外形相同的镁、铝、铁金属片作为电池的负极,得到的电压值不同.
因此，本题正确答案是:(1)B;(2)C;(3)电极材料.
【点睛】
(1)水果中有化学能,可转化为电能,再通过二极管转化为光能.
(2)二极管具有单向导电性,其两端即使有电压,接线反了仍没电流通过;
(3)因素改变并没有引起结论改变,表明它们不存因果关系;反之,则存在;
21． b 通 不能 切断 能 闭合 a
【详解】
（1）[1][2][3]由电路图知，定时器应相当于开关安装在b导线上，在定时阶段，该定时器是接通的，即b导线通路，则起爆器被短路，电流通过小灯泡，而不经过引爆器，起爆器不工作，不会发生爆炸。
（2）[4][5]定时结束，则定时器会切断b导线，那么电流通过起爆器及小灯泡形成回路，起爆器立即爆炸。
（3）[6][7]定时器在定时阶段相当于处于闭合状态的开关，起爆器处于短路状态。此时应剪断a导线，则定时结束时，起爆器所在电路断开，无法爆炸。
