人教版九年级全一册第十五章电流和电路章末综合练（含解析）

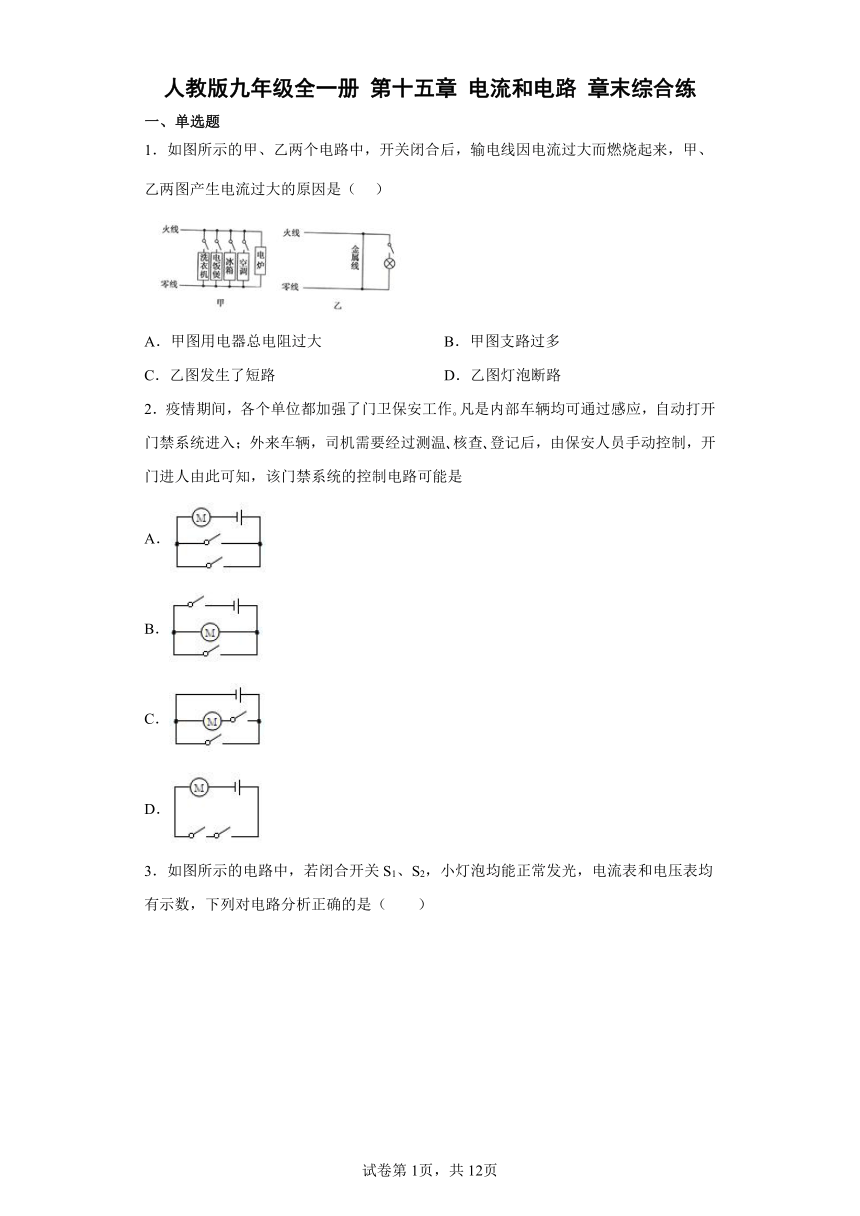

人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（ ）
A．甲图用电器总电阻过大 B．甲图支路过多
C．乙图发生了短路 D．乙图灯泡断路
2．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．

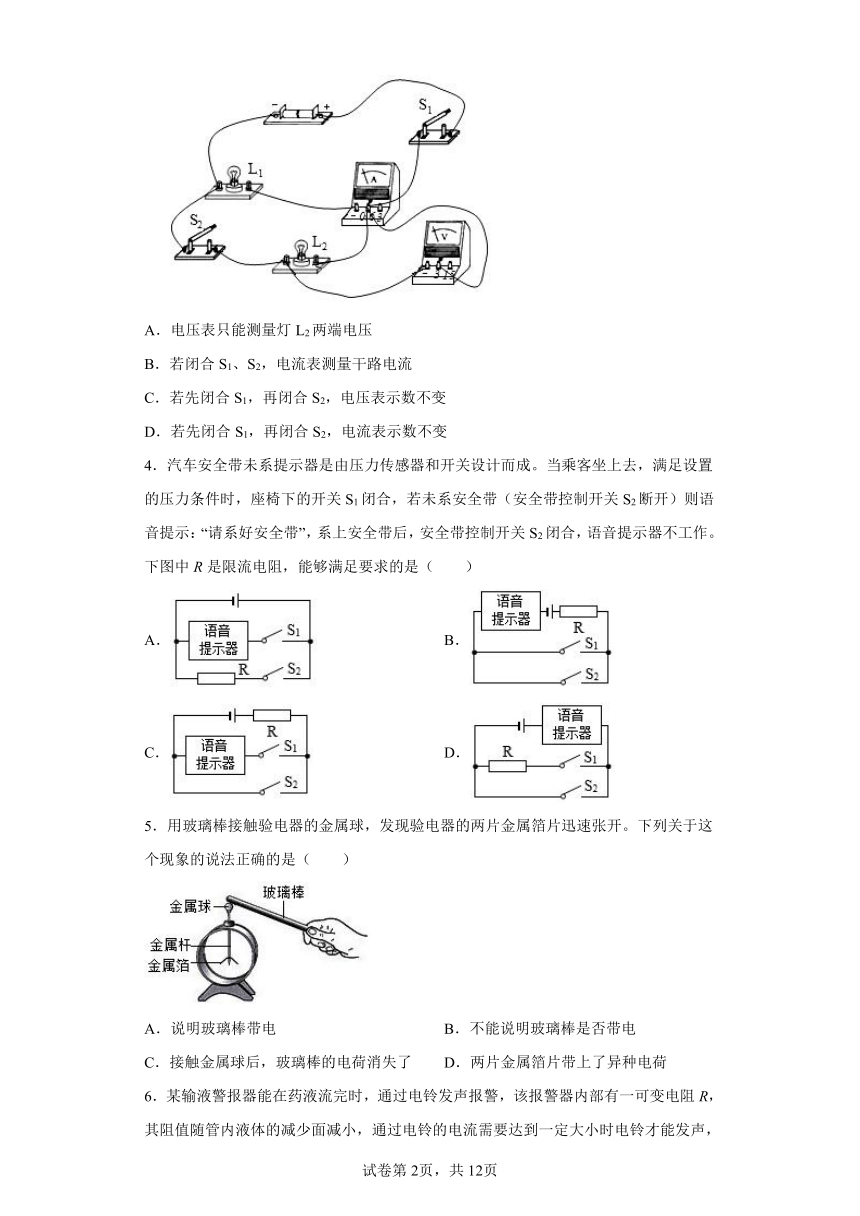

3．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（　　）
A．电压表只能测量灯L2两端电压
B．若闭合S1、S2，电流表测量干路电流
C．若先闭合S1，再闭合S2，电压表示数不变
D．若先闭合S1，再闭合S2，电流表示数不变
4．汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）
A． B．
C． D．
5．用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（　　）
A．说明玻璃棒带电 B．不能说明玻璃棒是否带电
C．接触金属球后，玻璃棒的电荷消失了 D．两片金属箔片带上了异种电荷

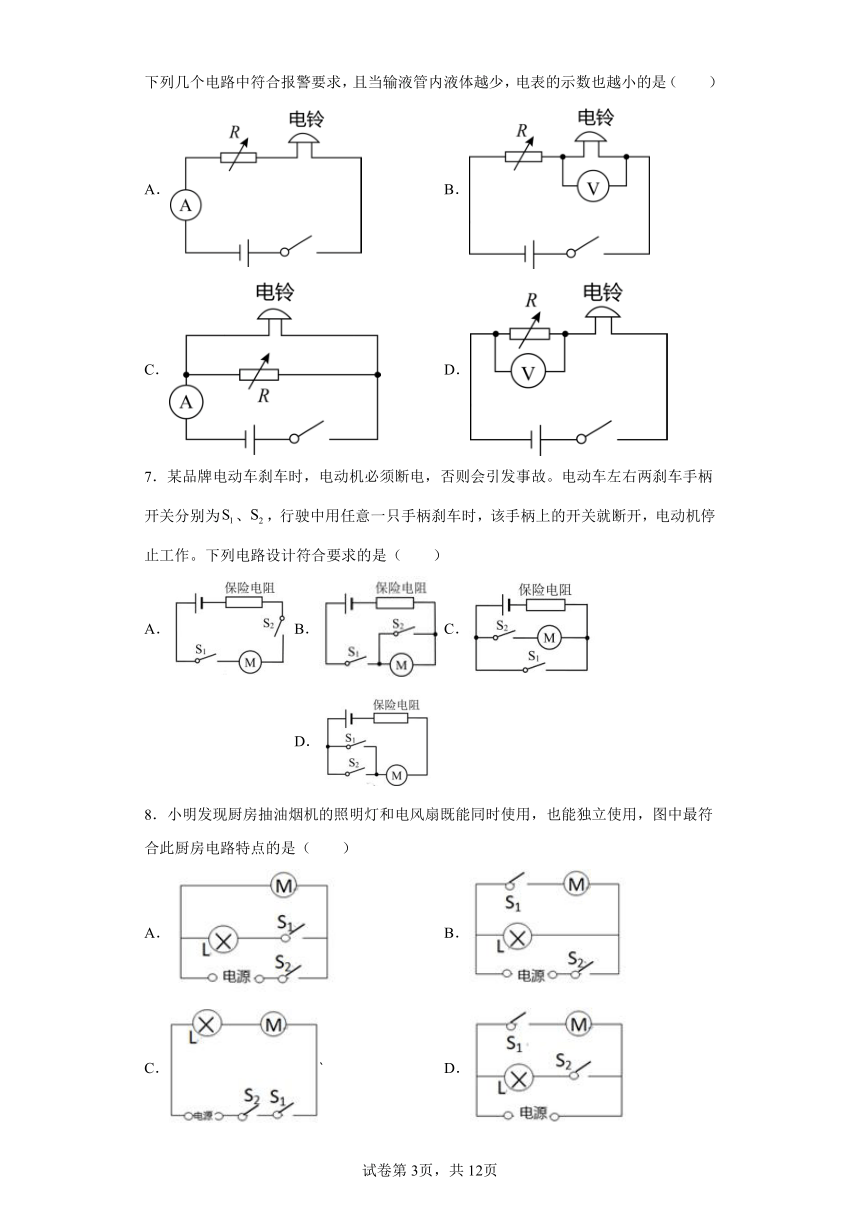

6．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
A． B．
C． D．
7．某品牌电动车刹车时，电动机必须断电，否则会引发事故。电动车左右两刹车手柄开关分别为、，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。下列电路设计符合要求的是（　　）
A． B． C． D．
8．小明发现厨房抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，图中最符合此厨房电路特点的是（　　）
A． B．
C．` D．

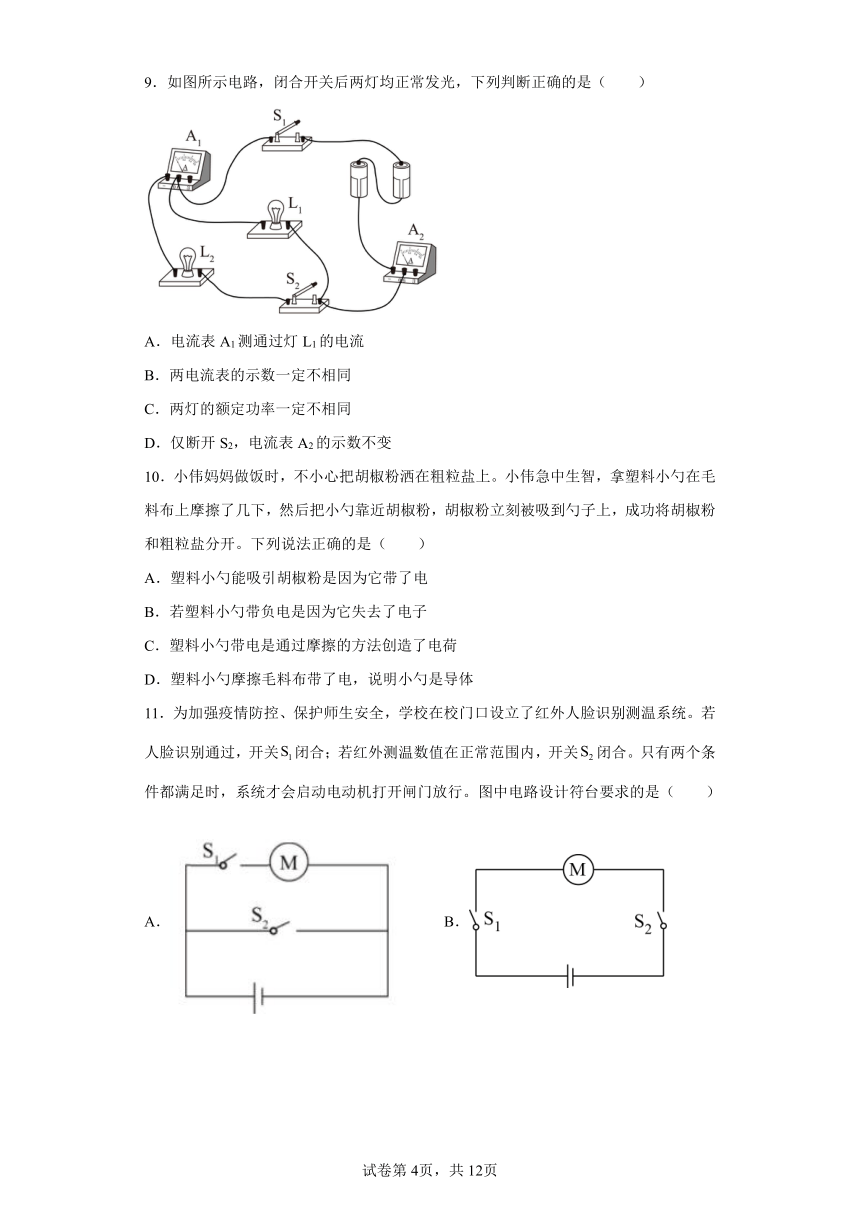

9．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变
10．小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
11．为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（　　）
A． B．
C． D．

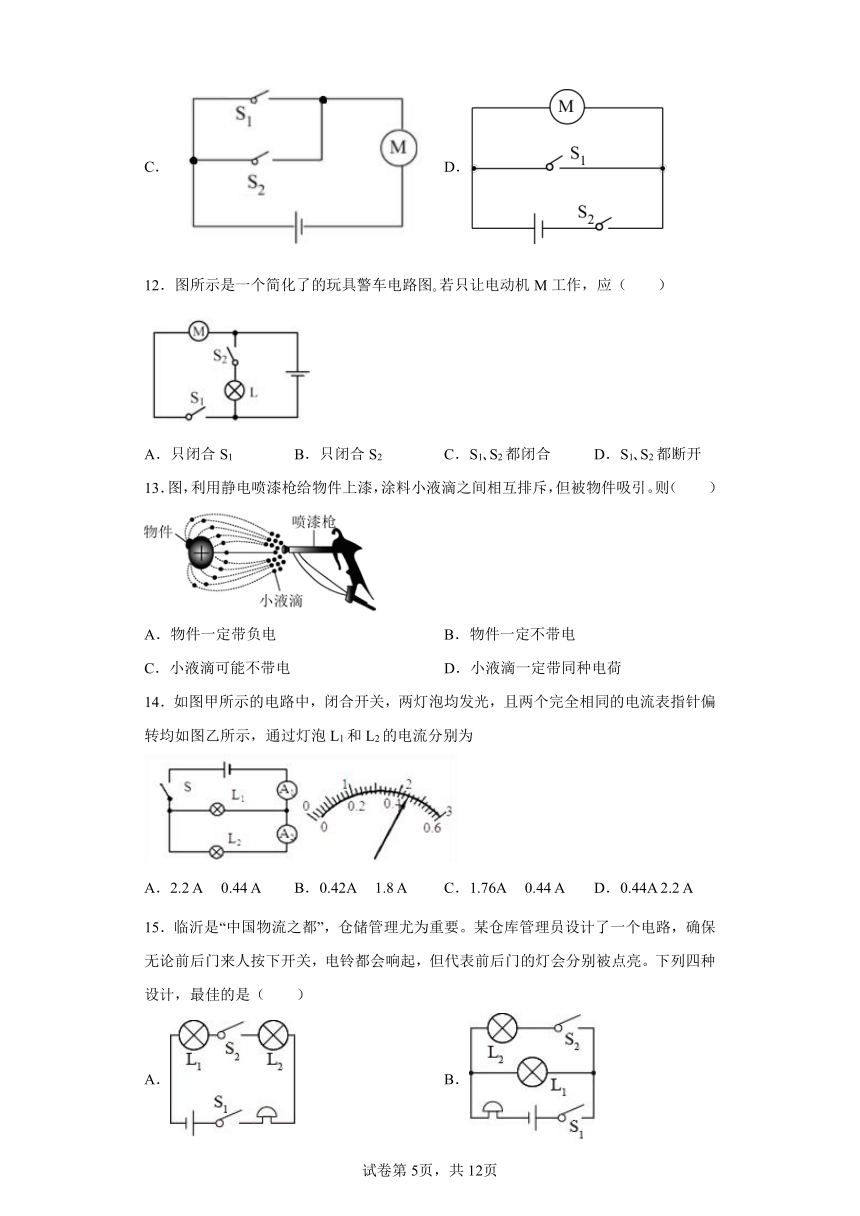

12．图所示是一个简化了的玩具警车电路图 若只让电动机M工作，应（　　）
A．只闭合S1 B．只闭合S2 C．S1 S2都闭合 D．S1 S2都断开
13．图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
14．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为
A．2.2 A 0.44 A B．0.42A 1.8 A C．1.76A 0.44 A D．0.44A 2.2 A
15．临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（　　）
A． B．
C． D．
二、填空题
16．冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有___________的性质，为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一个用特殊材料制成的“橡胶条”（如图所示），该“橡胶条”是___________体。
17．如图所示是物理老师演示的“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电，则细塑料丝带上______电。
18．2020年12月宝应正式进入高铁时代。
（1）站台上标有黄色安全线，与列车高速驶过时车体附近气体流速大，压强______（大/小）有关；
（2）乘坐该越列车的小明进入温暖的车厢时，眼镜片上立即蒙上了一层“水雾”，这是水蒸气______（填物态变化名称）的结果；
（3）用列车上的插座给充电宝充电时，充电宝属于______（电源/用电器）；
（4）当列车驶出站台时，小明看到站台在后退，这是以______为参照物。
19．如图所示，将塑料撕成丝状，用毛皮分别摩擦丝状塑料和PVC（塑料）管，然后将丝状塑料放在PVC管上方，丝状塑料就会悬在空中，形状像章鱼——静电章鱼。它的形成原因是塑料和PVC管分别带上了______（选填“同种”或“异种”）电荷相互排斥，在毛皮和塑料摩擦过程中，电子从毛皮转移到塑料，摩擦后的塑料带______电荷。
20．如图甲所示的电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，此时通过L1的电流为______A，通过L2的电流为______A。若灯L2烧坏，电流表A2示数______（选填“变大”、“变小”或“不变”）。
三、综合题
21．阅读下面短文并回答问题。
混合动力汽车
通常所说的混合动力汽车，一般是指油电混合动力汽车（如图甲），采用传统的内燃机（柴油机或汽油机）和电动机作为动力源。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量：当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池，当电池使用到剩下最大容量的20%停止供电。
　　
（1）图乙为该汽车的四冲程内燃机的各冲程的示意图，一个工作循环合理的顺序应为______（填字母）。
（2）蓄电池充电时将______能转化为______能，此时蓄电池是______（选填“电源”、“用电器”）。
（3）行驶过程中轮胎会发热，这个现象的合理解释是______。
A．是因为发动机将热量传递给了它
B．有时路面温度高，将热量传递给了它
C．车轮与地面摩擦，通过做功增加了它的内能
D．以上说法都不正确
（4）在某次出行的过程中，在水平道路上匀速行驶170km，共消耗汽油10L，水平道路的平均阻力为1000N，若该汽车内燃机的效率为53%，则此过程中牵引力所做的功为多少？最终使蓄电池增加的电能为多少？( )（忽略蓄电池和电动机的热损失，ρ汽油＝0.7×103kg/m3，q汽油＝4.6×107J/kg）
（5）汽车有如图丙所示的电路，其中上端带有金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路，金属滑块M与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红绿灯一端的触头（图中箭头）都不接触，当汽车急刹时，哪一盏灯先亮？( )
22．在连接电路时，开关应处于 _______状态。请在如图电路中用笔添加一根导线，连接成并联电路，使S1能单独控制L1，S2能单独控制L2_______。
23．阅读短文，回答问题：
混合动力汽车
图甲是我国自主研制生产的一种环保混合动力实验汽车。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。为了保护蓄电池，当电池使用到剩下最大容量的20%停止供电。测试人员驾驶该车在平直公路上以50km/h的速度匀速行驶1h，观察仪表盘，发现这段时间内燃机消耗燃油10kg，蓄电池储存的能量由最大值的30%增大至最大值的80%。该车行驶时所受阻力f和车速v的关系如图乙所示，汽车的某些参数如下表所示。（燃油热值q＝4.0×107J/kg）
电机 输出最大功率/kW 90
电池 输出电压/V 300
最大容量/J 1.2×108
整车 质量/t 1
（1）该混合动力汽车的内燃机是一台单缸四冲程汽油机，如图丙所示是汽油机的______冲程，若飞轮转速是2400r/min，则每秒对外做功______次；车辆在转弯时，左前转向灯L1和左后转向灯L2同时发光，同时熄灭，则它们的连接方式______，依据是______；
（2）下列说法正确的是______；
A．蓄电池充电时化学能转化为电能
B．汽车消耗的电能最终全部转化为机械能
C．行驶过程中轮胎会发热是因为发动机将热量传递给了它
D．测试过程中汽车行驶时的牵引力大小为2000N
（3）在汽车的测试过程中，若只用蓄电池提供动力且假设电能全部转化为机械能，该车在电池充满电的情况下以25km/h最多可行驶______km。
24．阅读短文，回答下列问题：
疫话物理
2020年的这次新冠肺炎疫情，是我国遭遇的传播速度最快、感染范围最广、防控难度最大的重大突发公共卫生事件。经广大医务人员、人民解放军、科技工作者和亿万劳动者的浴血奋战、科技公关，取得了抗击疫情防控阶段性的胜利。
新冠病毒的大小约为100纳米，能在飞沫里可以存活相当长的时间。一般来说，飞沫传染只有与传染源近距离接触才能实现。而配戴口罩是最直接的有效防护措施，普通医用一次性口罩一般采用复合多层纤
维结构，外层为纺粘无纺布制成的防水层，中层为熔喷无纺布制成的过滤层，利用静电驻极工艺制成的， 带有静电，可以吸附微小的细菌和病毒，能有效的阻挡病毒的传播。内层是用无纺布制成，用来吸收佩戴者呼出的湿气。
请根据上述材料，回答下列问题：
(1)口罩的核心材料为多层熔喷布，纤维直径可达 1~5 微米，带有持久静电，利用带电体可以___________的性质，捕捉微细尘埃，大大提高了过滤效率。
(2)飞沫传播____（选填“属于”或“不属于”）扩散现象；
25．“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。已知起爆器有电流通过就会立刻爆炸，请你帮助专家结合所学的知识进行分析排爆。
（1）在定时阶段，开关S应该______（选填“闭合”或“断开”），因此起爆器处于______（选填“通路”、“短路”或“断路”），所以在定时阶段起爆器不会爆炸引爆炸弹；
（2）定时结束时，定时器（时钟）会把b导线______（填“接通”或“切断”），此时电流______（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸；
（3）综上可知，定时器（时钟）应该安装在______导线上。为使该定时爆炸装置停止工作，应立即剪断导线______（均选填“a”或“b”）。
26．请阅读《无处不在的静电》并回答下列各题。
无处不在的静电
在干燥的北方冬季，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光：见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱，这就是发生在人体的静电现象。这些神奇的静电是怎样产生的呢？原来物质都是由分子构成，分子是由原子构成，原子由原子核和核外电子构成，原子核内带正电的质子数与核外带负电的电子数相等，所以对外表现出不带电的现象。但是电子环绕于原子核周围，一经外部因素影响即脱离轨道，离开原来的原子A而侵入其他的原子B．A原子因减少电子而带有正电，B原子因增加电子而带负电，从而造成电子分布不平衡。这些外部因素包括各种能量（如机械能、内能、化学能等）。在日常生活中，任何两个不同材质的物体接触后就会发生电子的转移，若在分离的过程中电荷难以中和，电荷就会积累使物体带上静电。从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电。固体、液体甚至气体都会因接触分离而带上静电。各类物体都可能由于移动或摩擦而产生静电，所以说静电现象无处不在。
请根据上述材料，回答下列问题：
（1）从能量转化的角度来看，摩擦起电是 _______能转化为电能；
（2）下列所列举的四种微粒中，其中尺度最大的应该是 _______；
A．分子B．电子C．原子D．质子
（3）根据你的生活经验判断，下列事例中比较容易产生静电的是 _______；
A．穿全棉的衣服
B．使用加湿器增加房间湿度
C．使用尼龙围巾
（4）静电现象产生的原因是 _______。
A．质子发生了转移B．电子发生了转移C．原子核发生了转移
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．图甲中，并联的用电器过多，总电阻过小，故A不符合题意；
B．用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式，电流会非常大，甲图产生电流过大的原因是用电器的总功率过大，不是支路过多，故B不符合题意；
CD．图乙中，用金属线将火线和零线接通，造成短路，由于导线电阻很小，导致电流过大，故C符合题意，D不符合题意．
2．A
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
3．D
【详解】
AB．由图知道，闭合开关S1、S2，两灯并联，电流表串联在灯L1的支路上，则电流表测量通过L1的电流；电压表并联在灯L2的两端，则电压表测量并联电路两端的电压，故AB错误；
C．由于S1在干路上，若先闭合S1，则电压表的示数为零，再闭合S2，电压表测量并联电路两端的电压，即示数发生变化，故C错误；
D．由于S1在干路上，若先闭合S1，则电流表测通过L1的电流；再闭合S2，由于电流表串联在灯L1的支路上，并联电路各支路互不影响，则电流表示数不发生变化，故D正确。
故选D。
4．C
【详解】
当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带，即安全带控制开关S2断开，则语音提示：“请系好安全带”；系上安全带后，安全带控制开关S2闭合，语音提示器不工作，则将语音提示器短路了，故C选项对应电路图符合题意。
故选C。
5．A
【详解】
玻璃不是导体，金属箔片张开，说明两片金属片带同种电荷，电荷的来源不是玻璃上的电荷传到金属箔片上的，因为玻璃不是导体不导电，电荷来源是金属箔片与玻璃之间的静电作用，玻璃上带正电，小球和金属箔片的组合中，负电荷流向小球，正电荷流向箔片，两片金属箔片都带有正电荷，因此张开。故A正确，B、C、D错误。
故选A。
6．D
【详解】
A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。
故选D。
7．A
【详解】
由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知A符合题意，BCD不符合题意。
故选A。
8．D
【详解】
因为抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，说明照明灯和电风扇是并联的，且均有开关单独控制。故ABC不符合题意，D符合题意。
故选D。
9．B
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
10．A
【详解】
A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。
故选A。
11．B
【详解】
只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。
故选B。
12．A
【详解】
由电路图知，若只让电动机工作，则需闭合开关，断开开关。
故选A。
13．D
【详解】
A．由于涂料的电荷种类不知，故无法判断物件带何种电荷，故A不符合题意；
B．因为带电体能够吸引轻小物体，力的作用是相互的，物件可能带电，带与涂料相反的电荷，也可以不带电，故B不符合题意；
C．由于小液体相互排斥，故小液体肯定带电，故C不符合题意；
D．由于小液体相互排斥，故小液体肯定带同种电荷，故D符合题意。
故选D。
14．C
【详解】
如图电路可知，电流表A1测量干路电流，所以选择的量程是0～3A，分度值为0.1A，则电流表A1的示数为I总=2.2A，即干路电流为2.2A；
电流表A2测量支路电流，所以选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.44A，即通过灯L2的电流为0.44A；
并联时干路电流等于支路电流之和，所以通过灯L1的电流大小为：
．
故选C．
【点睛】
解题的关键是明白电压表指针位置相同时，说明使用了两个量程，并能根据电路图确定分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．
15．C
【详解】
无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。
故选C。
16． 吸引轻小物体 导
【详解】
[1]汽车上会吸附很多灰尘，是因为带电体具有吸引轻小物体的性质。
[2] 该“橡胶条”是导体，将电荷转移到大地，这样就避免人触摸车门时因放电带来的不适感。
17． 同种电荷相互排斥 负
【详解】
[1]上方是与毛皮摩擦过的细塑料丝，塑料丝带上了电荷，下方是与毛皮摩擦过的PVC塑料管，PVC塑料管也带上了电荷，此时悬空，说明是同种电荷相互排斥。
[2]由于塑料丝和PVC塑料管带了同种电荷，PVC塑料管带上负电，则细塑料丝带上负电。
18． 小 液化 用电器 列车
【详解】
（1）[1]在气体中，流速越大（小）的位置，压强越小（大）。站台上标有黄色安全线，与列车高速驶过时车体附近气体流速大，压强小有关。
（2）[2]]物质由气态变为液态的过程叫液化。乘坐该越列车的小明进入温暖的车厢时，温度较高的水蒸气遇到温度较低的眼镜片放热液化成小水珠，即蒙上了一层“水雾”，这是水蒸气液化的结果。
（3）[3]用列车上的插座给充电宝充电时，充电宝消耗电能，充电宝属于用电器。
（4）[4]研究物体的运动时，先要选择一个参照物。当物体相对参照物的位置发生变化时，则物体是运动的。当列车驶出站台时，小明看到站台在后退，这是以列车为参照物。
19． 同种 负##—
【详解】
[1]用毛皮分别摩擦丝状塑料和PVC(塑料)管，使丝状塑料和PVC（塑料）管都带上了电，且相互排斥。根据同种电荷相互排斥、异种电荷相互吸引规律可知，塑料和PVC管都带上了同种电荷。
[2]电子带负电，电子从毛皮转移到塑料，塑料得到了电子带负电。
20． 0.2 0.3 不变
【详解】
[1][2]由电路图知，两灯并联在电路中，电流表A1测干路电流，A2测L1支路的电流。由图乙知，电流表选用的量程为0~0.6A，对应的分度值为0.02A，示数为0.2A，乙图中，电流表所用量程为0~0.6A，对应分度值为0.02A，示数0.5A。据并联电路的电流特点知，干路的电流为0.5A，通过L1的电流为0.2A，那么通过L2的电流为
I2=I-I1=0.5A-0.2A=0.3A
[3]若灯L2烧坏，L1的工作不受影响，其电流不变，则A2的示数不变。
21． BDAC 电 化学 用电器 C 1.7×108J；6.6×105J 红灯亮
【详解】
（1）[1]A．图中的气门关闭，活塞下行，因此这是做功冲程；B．图中的进气门打开，排气门关闭，活塞下行，因此这是吸气冲程；C．图中的进气门关闭，排气门打开，活塞上行，因此这是排气冲程；D．图中的气门关闭，活塞上行，因此这是压缩冲程；故顺序为：BDAC。
（2）[2][3][4]蓄电池是一种可充电的化学电源，当给它充电时是可以实现电能向化学能的转变；给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器。
（3）[5]行驶过程中轮胎会发热是因为轮胎克服摩擦力做功将机械能转化为内能，车轮与地面摩擦，通过做功增加了它的内能，故C符合题意。
（4）[6]汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力
F牵=f=1000N
汽车牵引力做的功
W机械=F牵s=1000N×170×103m=1.7×108J
消耗汽油的质量
m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg
汽油完全燃烧放出的热量
Q放=m汽油q=7kg×4.6×107J/kg=3.22×108J
内燃机输出的有用能量
W有用=Q放η=3.22×108J×53%=1.7066×108J
最终蓄电池增加的能量
W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J
（5）[7]当汽车急刹车时，由于惯性，滑块要保持原来的运动状态继续向前运动，使红灯与电源组成闭合电路，红灯亮。
22． 断开
【详解】
[1]如图在连接电路时两开关都要处于断开状态。
[2]为使两灯并联，S1能单独控制L1，S2能单独控制L2，可将电源正极与L2左侧接线柱相连即可，如图所示：
23． 做功 20 并联 一灯断路另一灯仍然发光 D 96
【详解】
（1）[1]由图可知，两个气门都关闭，火花塞点火，活塞向下运动，所以是做功冲程。
[2]已知飞轮转速为2400r/min=40r/s，说明飞轮1s转动40r，四冲程汽油机飞轮转动2r气缸对外做功一次，所以1s汽油机对外做20次。
[3][4]车辆在转弯时，左前转向灯L1和左后转向灯L2同时发光，同时熄灭，当一个灯泡不亮，另一个灯泡还会继续亮，它们独立工作互不影响，是并联。
（2）[5]A．蓄电池充电时，消耗电能得到化学能，所以是电能转化为化学能，故A错误；
B．汽车消耗的电能一部分转化为内能，一部分转化为机械能，故B错误；
C．行驶过程中轮胎会发热是因为轮胎克服摩擦力做功将机械能转化为内能，故C错误；
D．测试过程中汽车的速度为50km/h，由图知此时的摩擦力为2000N，因为匀速运动牵引力和摩擦力是平衡力，大小相等，所以牵引力大小为2000N，故D正确。
故选D。
（3）[6]由图乙可知，该车行驶时所受阻力f和车速v成正比例，当车速为50km/h时阻力为2000N，所以当车速为25km/h时阻力为1000N；当只用蓄电池提供动力且电能全部转化为机械能时获得的机械能，即牵引力做的功
根据知，该车在电池充满电的情况下以25km/h最多可行驶的路程为
24． 吸引轻小物体 不属于
【详解】
(1)[1]带电体能够吸引轻小的物体，所以可以利用静电来捕捉微细尘埃。
(2)[2]扩散的本质是分子的运动，分子的直径是10-10m，飞沫的直径远大于分子的直径，故飞沫传播不属于扩散现象。
25． 闭合 短路 切断 能 b a
【详解】
（1）[1][2]在定时阶段，电路是通路，开关S应该闭合，因此起爆器处于短路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）[3][4]当定时器（钟表）定时结束时，b导线被切断，起爆器的短路状态被改变，此时电流能通过起爆器，因此在定时结束的瞬间起爆器立即爆炸。
（3）[5][6]综上可知，装置在拆除前，起爆器被短路，所以不工作，起爆器上没有电流通过，因此定时器（时钟）应该安装在b导线上。为使该定时爆炸装置停止工作，应立即剪断导线a，这样电路就会因没有电源而处于断路状态。
26． 机械 A C B
【详解】
（1）[1]在摩擦起电的过程中，消耗了机械能，转化为电能，故从能量转化的角度分析摩擦起电的实质是将机械能转化为电能的过程。
（2）[2]分子是由原子构成，分子比原子大，原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比质子大，分子最大，故选A。
（3）[3]A．全棉的衣服不容易得失电子，不容易产生静电，故A不符合题意；
B．水是导体，使用加湿器增加房间湿度，不容易产生静电，故B不符合题意；
C．尼龙围巾容易得失电子，并且尼龙是绝缘体，容易产生静电，故C符合题意。
故选C。
（4）[4]静电现象产生的原因是，两个物体相互摩擦时，由于不同物体的原子核对电子的束缚能力不同，在摩擦的过程中得电子而带负电，失去电子而带正电，所以静电现象产生的实质是电子发生了转移。
故选B。
