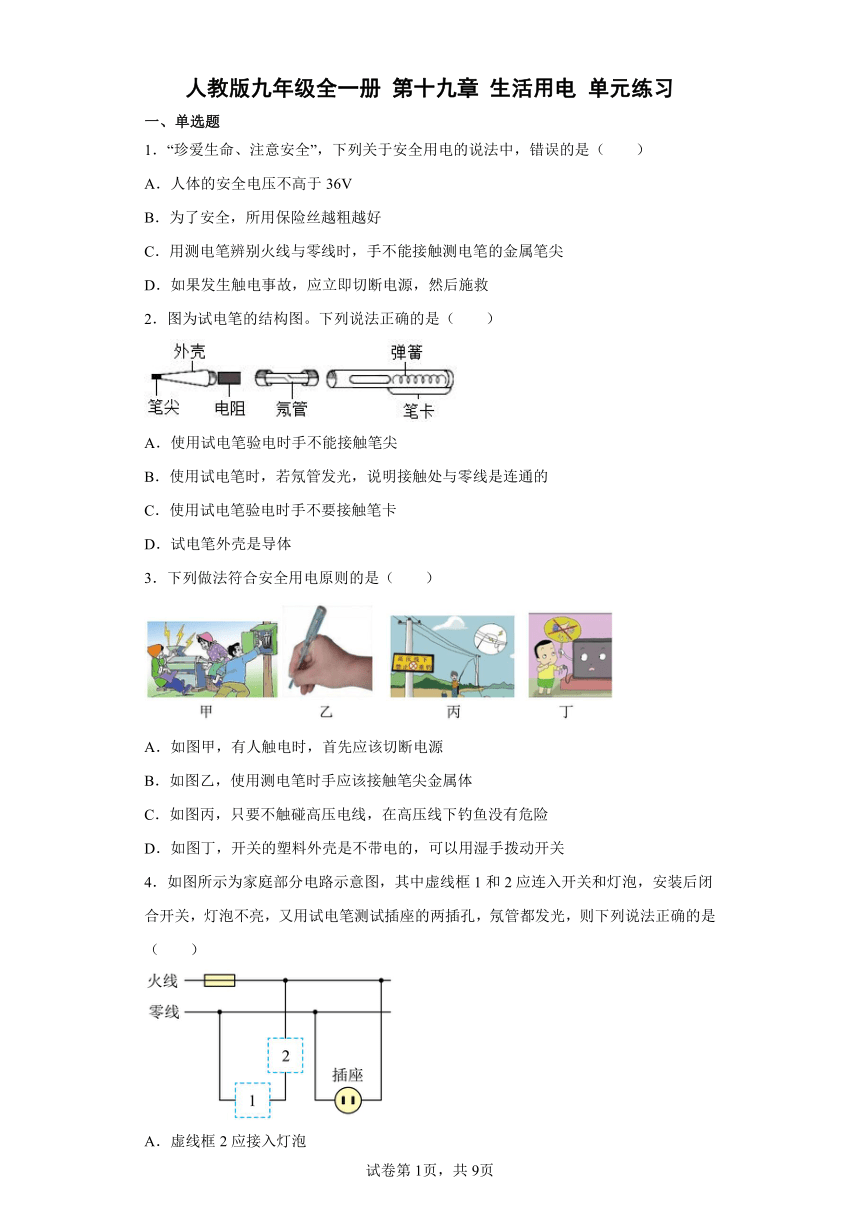

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．“珍爱生命、注意安全”，下列关于安全用电的说法中，错误的是（　　）
A．人体的安全电压不高于36V
B．为了安全，所用保险丝越粗越好
C．用测电笔辨别火线与零线时，手不能接触测电笔的金属笔尖
D．如果发生触电事故，应立即切断电源，然后施救
2．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
3．下列做法符合安全用电原则的是（　　）
A．如图甲，有人触电时，首先应该切断电源
B．如图乙，使用测电笔时手应该接触笔尖金属体
C．如图丙，只要不触碰高压电线，在高压线下钓鱼没有危险
D．如图丁，开关的塑料外壳是不带电的，可以用湿手拨动开关
4．如图所示为家庭部分电路示意图，其中虚线框1和2应连入开关和灯泡，安装后闭合开关，灯泡不亮，又用试电笔测试插座的两插孔，氖管都发光，则下列说法正确的是（　　）

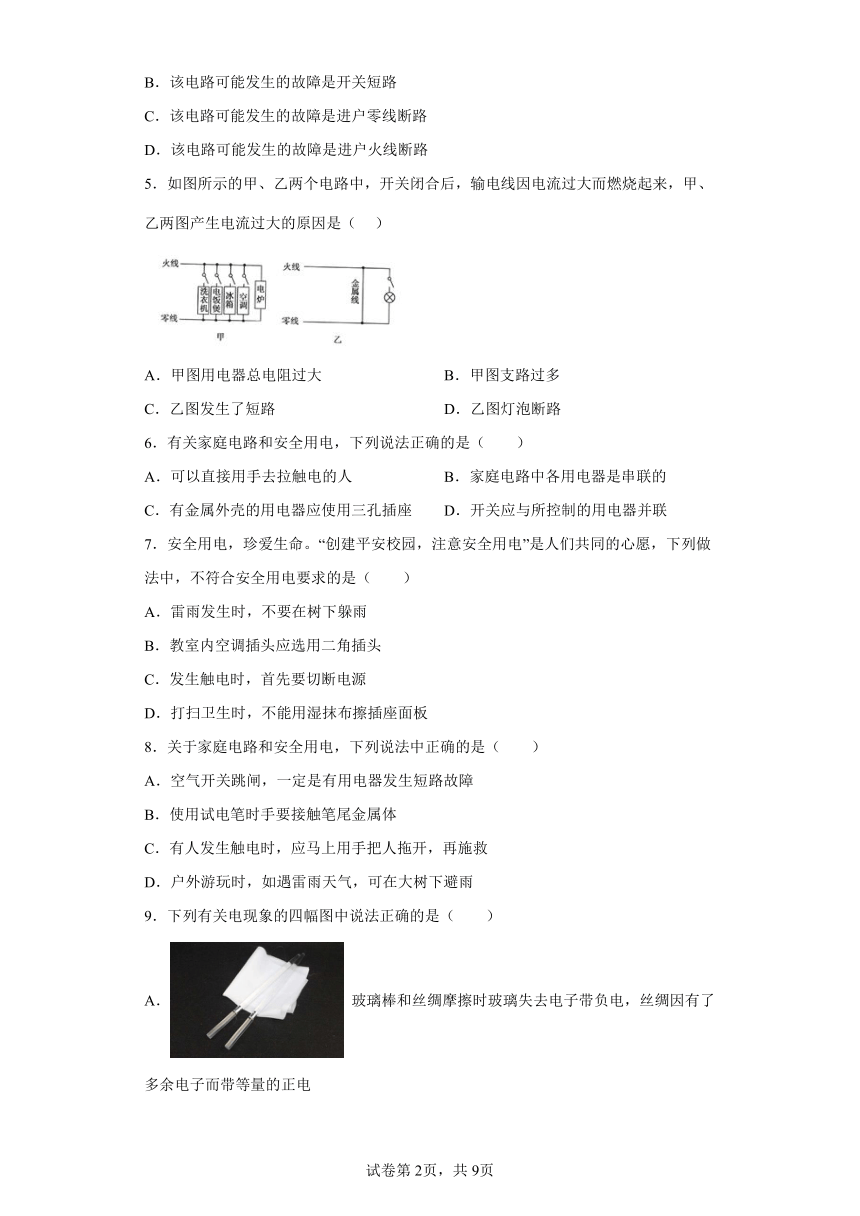

A．虚线框2应接入灯泡
B．该电路可能发生的故障是开关短路
C．该电路可能发生的故障是进户零线断路
D．该电路可能发生的故障是进户火线断路
5．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（ ）
A．甲图用电器总电阻过大 B．甲图支路过多
C．乙图发生了短路 D．乙图灯泡断路
6．有关家庭电路和安全用电，下列说法正确的是（　　）
A．可以直接用手去拉触电的人 B．家庭电路中各用电器是串联的
C．有金属外壳的用电器应使用三孔插座 D．开关应与所控制的用电器并联
7．安全用电，珍爱生命。“创建平安校园，注意安全用电”是人们共同的心愿，下列做法中，不符合安全用电要求的是（　　）
A．雷雨发生时，不要在树下躲雨
B．教室内空调插头应选用二角插头
C．发生触电时，首先要切断电源
D．打扫卫生时，不能用湿抹布擦插座面板
8．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨

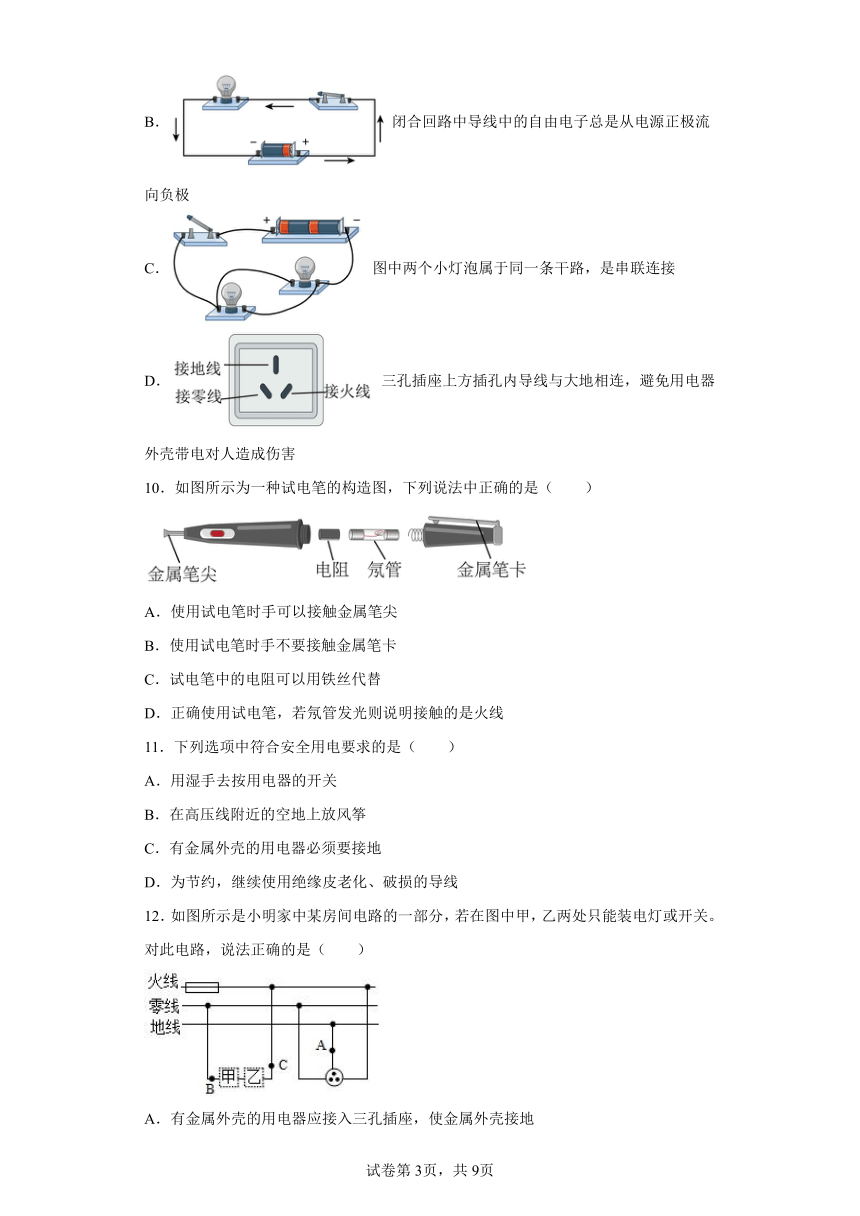

9．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
10．如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
11．下列选项中符合安全用电要求的是（　　）
A．用湿手去按用电器的开关
B．在高压线附近的空地上放风筝
C．有金属外壳的用电器必须要接地
D．为节约，继续使用绝缘皮老化、破损的导线

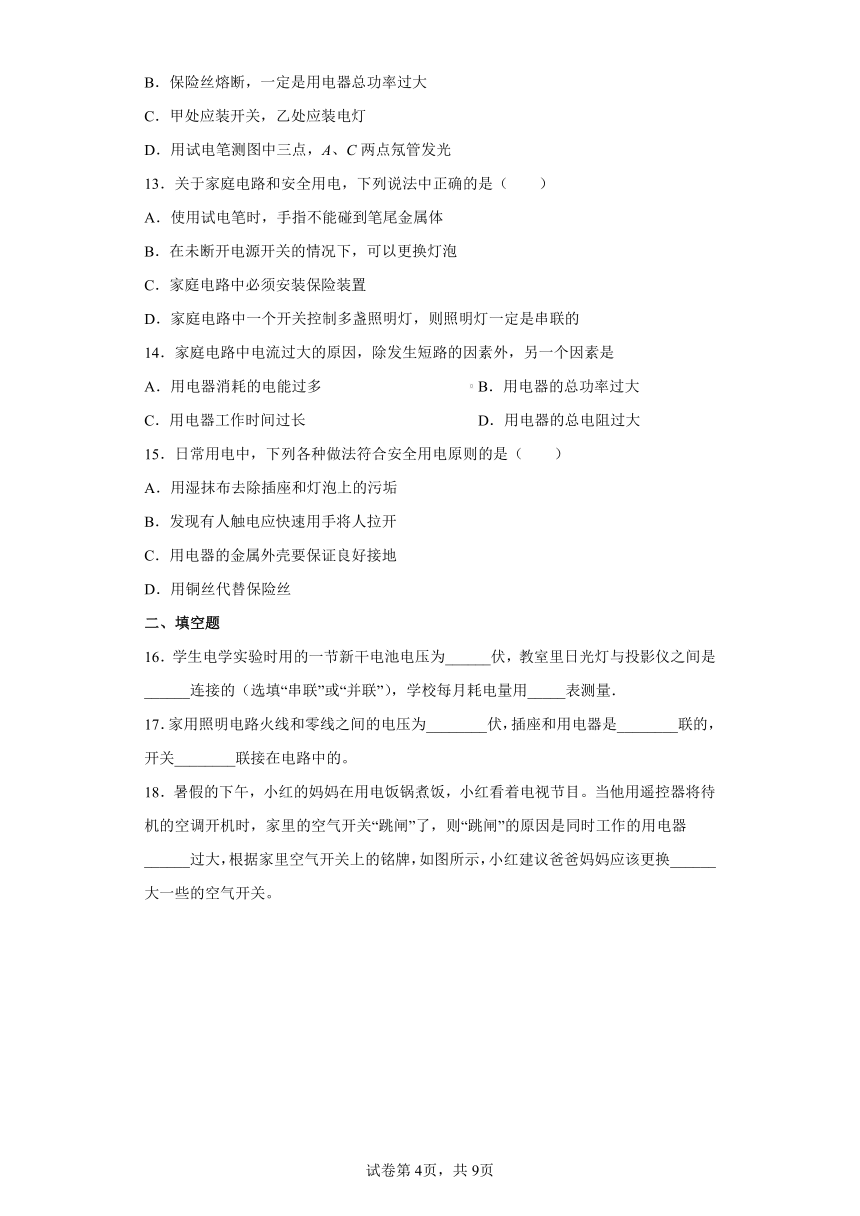

12．如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是（　　）
A．有金属外壳的用电器应接入三孔插座，使金属外壳接地
B．保险丝熔断，一定是用电器总功率过大
C．甲处应装开关，乙处应装电灯
D．用试电笔测图中三点，A、C两点氖管发光
13．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．在未断开电源开关的情况下，可以更换灯泡
C．家庭电路中必须安装保险装置
D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的
14．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
15．日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢
B．发现有人触电应快速用手将人拉开
C．用电器的金属外壳要保证良好接地
D．用铜丝代替保险丝
二、填空题
16．学生电学实验时用的一节新干电池电压为______伏，教室里日光灯与投影仪之间是______连接的（选填“串联”或“并联”），学校每月耗电量用_____表测量．
17．家用照明电路火线和零线之间的电压为________伏，插座和用电器是________联的，开关________联接在电路中的。

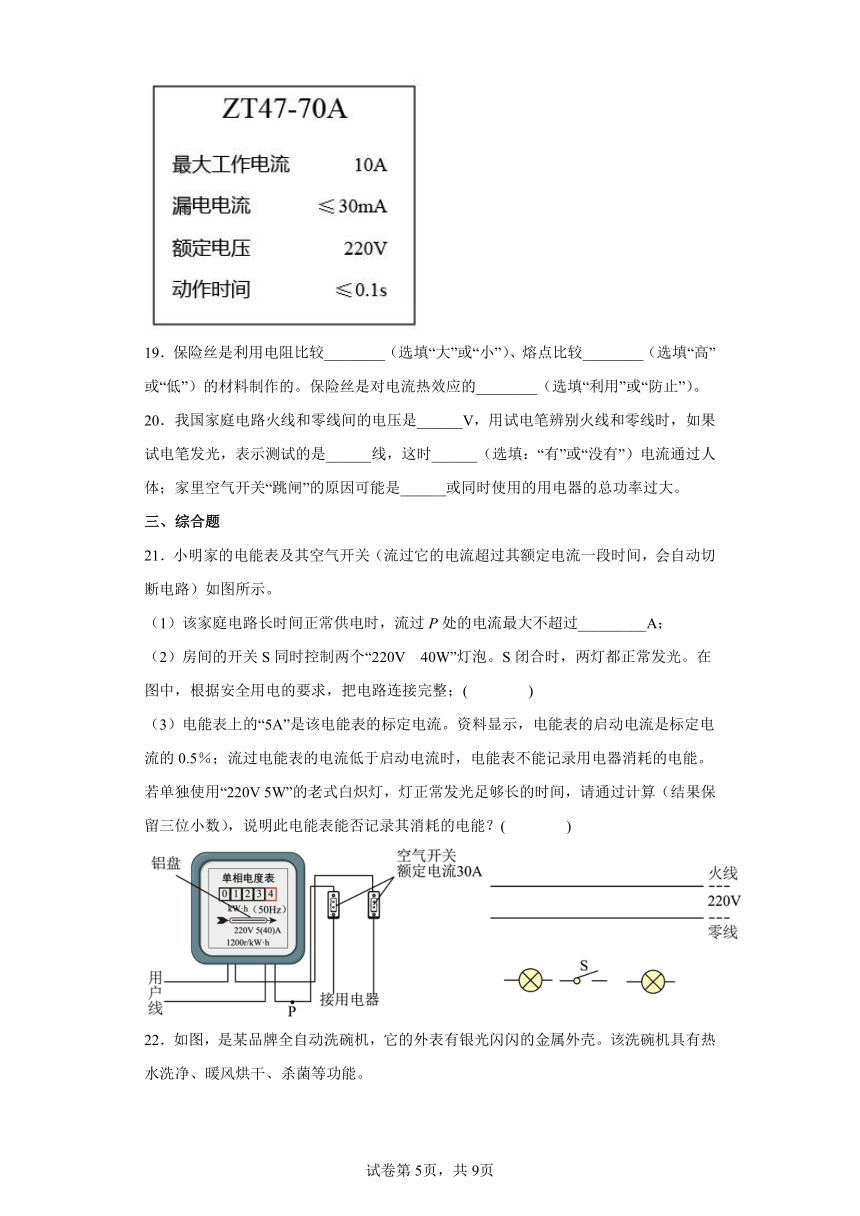

18．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
19．保险丝是利用电阻比较________（选填“大”或“小”）、熔点比较________（选填“高”或“低”）的材料制作的。保险丝是对电流热效应的________（选填“利用”或“防止”）。
20．我国家庭电路火线和零线间的电压是______V，用试电笔辨别火线和零线时，如果试电笔发光，表示测试的是______线，这时______（选填：“有”或“没有”）电流通过人体；家里空气开关“跳闸”的原因可能是______或同时使用的用电器的总功率过大。
三、综合题
21．小明家的电能表及其空气开关（流过它的电流超过其额定电流一段时间，会自动切断电路）如图所示。
（1）该家庭电路长时间正常供电时，流过P处的电流最大不超过_________A；
（2）房间的开关S同时控制两个“220V　40W”灯泡。S闭合时，两灯都正常发光。在图中，根据安全用电的要求，把电路连接完整；( )
（3）电能表上的“5A”是该电能表的标定电流。资料显示，电能表的启动电流是标定电流的0.5％；流过电能表的电流低于启动电流时，电能表不能记录用电器消耗的电能。若单独使用“220V 5W”的老式白炽灯，灯正常发光足够长的时间，请通过计算（结果保留三位小数），说明此电能表能否记录其消耗的电能？( )
22．如图，是某品牌全自动洗碗机，它的外表有银光闪闪的金属外壳。该洗碗机具有热水洗净、暖风烘干、杀菌等功能。
（1）为了安全，该洗碗机应选用图1中________（选填“甲”或“乙”）插座；
（2）该洗碗机的插头带有漏电保护装置，它的工作原理模拟电路如图2（图中虚线框内安装漏电保护器），当开关S闭合时，通过A、B两处的电流IA_________IB（选填“>”、“=”或“”）；
（3）洗碗机具有杀菌功能，杀菌功能启动时，洗碗机内会发出________选填“红外线”或“紫外线”）；
（4）如下表格为洗碗机的部分参数，启动洗净功能后，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗。清洗结束后，暖风烘干机自动开启烘干功能。该洗碗机的加热器正常工作20s产生的热量是 ________J，加热器正常工作的电阻值________Ω；（结果请保留整数）
额定电压 220V 频率 50Hz
烘干机额定功率 180W 加热器额定功率 3000W
（5）烘干机启动时，通过提高液体温度和___________加快了水的汽化。
23．如图是某品牌电热水壶，请你用学过的物理知识解答下列问题：
（1）电热水壶的壶嘴与壶身中的水面总是相平，这是______原理在生活中的实际应用：它的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是______体；它用三线插头是因为插头上标着E的导线和电热水壶的______相连，插座上相应的导线和室外的______相连。
（2）电热水壶，正常工作时通过它的电流是多少________？
（3）如果按说明书要求给电热水壶装满水（水温是25℃），通电6min，开始沸腾（设当地气压为1个标准大气压）。试计算电热水壶烧水时的效率________。[水的密度为1.0×103kg/m3水的比热容为4.2×103J/(kg·℃)]
型号 ****
最大盛水量 1.2L
电源电压 220V
电源频率 50Hz
额定功率 1100W
24．一个房间要安装两盏“220V 50W”的灯泡和一个插座，要求开关只控制两盏灯且每盏灯都能正常发光。
(1)请按以上要求将图中元件用笔画线代替导线连接起来 ______ ；
(2)图中A、B两个方框位置接空气开关和电能表，那么在方框位置安装空气开关的是 ______ （选填“A”或“B”）
(3)当打开房间空调时，空气开关“跳闸”，出现这种现象的原因可能是 ______ 。
25．（1）如图甲是一个带开关和指示灯的三孔插座，小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压，当开关闭合时指示灯发光，插孔可以提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。请在图乙中面出插座中的开关、指示灯（连限流电阻）和插孔的连接方式______；
（2）小凯利用定值电阻R1及“24V”的小灯泡R2按如图所示电路图做实验，闭合开关前后，记录下电压表和电流表的示数如表格所示
①开关S断开时R1的电功率______？
②开关S断开时通电100s，R1消耗的电能是多少______？
③开关S闭合后，R1的电流变大、变小还是不变？______依据______。
④开关S闭合后，小灯泡R2的电功率______？
电压表示数 电流表示数
断开开关S 2.4V 0.3A
闭合开关S 1.6V 0.5A
26．如图1所示是某电热器的工作原理图，工作电压220V，R1、R2是发热电阻，且R1=R2，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多档位工作的要求。旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图1中位置S时，金属滑片将①②两触点同时与右边缘金属板接通。
（1）请你为这台电热器配备一个三脚插头，如图2所示，应该将电路图中的火线接到插头______，地线接到插头______（均选填“G”“L”或“N”）脚。小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在图1中A、B、C、D、E中的______点处；
（2） 旋钮开关旋到位置S时的电功率为1000W，则R2=______Ω；
（3） 当旋钮开关旋到位置T时，电热器处于______（选填“高温档”或“低温档”）档，通电1min产生的热量是______J；
（4） 某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算确定应选横截面积为______mm2的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则。
导线规格
导线横截面积S/mm2 0.5 1 1.5 2.5
安全载流量I/A 4 8 12 20
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．对人体的安全电压不高于36V，高于此电压则可能发生触电事故，故A正确，不符合题意；
B．为了安全，应选择合适的保险丝，保险丝越粗，允许通过的电流越大，过粗的保险丝在电流总电流过大时不能起到保护作用，故B错误，符合题意；
C．使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故C正确，不符合题意；
D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故D正确，不符合题意。
故选B。
2．A
【详解】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
3．A
【详解】
A．发现有人触电时，首先要切断电源，再采取救人措施，防止施救者也发生触电事故，故A符合题意；
B．使用测电笔时，手必须接触笔尾金属体，但不能接触笔尖金属体，否则可能发生触电事故，故B不符合题意；
C．安全用电的原则：不接触低压带电体，不靠近高压带电体，故不能在高压线下钓鱼，故C不符合题意；
D．不纯净的水是导体，用湿手摸开关，容易发生触电事故，故D不符合题意。
故选A。
4．C
【详解】
A．为了保证开关断开后，没有电流经过灯泡，故2处只能是开关，1处是电灯泡，故A错误；
B．若开关短路，则两孔插座右侧与火线相连，氖管发光，插座的左侧小孔与零线相连，不会发光，故B错误；
C．若电路发生的故障是进户零线断路，与火线相连的右侧小孔氖管发光，左侧与零线相连的小孔，氖管也发光，故C正确；
D．若电路发生的故障是进户火线断路，试电笔测试插座的两插孔，氖管都不会发光，故D错误。
故选C。
5．C
【详解】
A．图甲中，并联的用电器过多，总电阻过小，故A不符合题意；
B．用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式，电流会非常大，甲图产生电流过大的原因是用电器的总功率过大，不是支路过多，故B不符合题意；
CD．图乙中，用金属线将火线和零线接通，造成短路，由于导线电阻很小，导致电流过大，故C符合题意，D不符合题意．
6．C
【详解】
A．人是导体，不能用手拉触电的人，故A错误；
B．家庭电路中各用电器是并联的，独立工作，互不影响，故B错误；
C．有金属外壳的用电器为了防止触电，需要使用三孔插座，故C正确；
D．开关应与所控制的用电器串联，故D错误。
故选C。
7．B
【详解】
A．雷雨易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，所以A符合安全用电要求，故A不符合题意；
B．教室内空调属于金属外壳的用电器，插头应选用三角插头，所以B不符合安全用电要求，故B符合题意；
C．发生触电时，首先要切断电源，以免再发生触电事故，所以C符合安全用电要求，故C不符合题意；
D．湿抹布能导电，所以做卫生不能用湿抹布擦插座面板，所以D符合安全用电要求，故D不符合题意。
故选B。
8．B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
9．D
【详解】
A．玻璃棒与丝绸摩擦时，玻璃棒失去电子而带正电，丝绸由于得到电子而带等量负电，故A错误；
B．闭合回路中，电源外部电流是由电源正极流向负极；电流方向规定为正电荷的定向移动的方向，导线靠电子导电，而自由电子带负电荷，所以在电源外部导线中的自由电子是从电源负极流向正极；在电源内部电流是由电源负极流向正极，所以在电源内部，导线中的自由电子是从电源正极流向负极，故B错误；
C．图示中，电路中的电流有两个支路，小灯泡分别在两个支路上，是并联连接，故C错误；
D．三孔插座上方插孔内导线与大地相连，而这个插孔通过插头与用电器的外壳相连，当外壳带电时可以将电荷及时导入大地，从而避免触电事故，故D正确。
故选D。
10．D
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
11．C
【详解】
A．生活用水是导体，用湿手按电灯的开关，可能会造成触电事故，故A不符合题意；
B．因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电，因此放风筝时，远离高压电线，故B不符合题意；
C．家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故C符合题意；
D．电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或漏电或短路（即火线和零线直接连通），故D不符合题意。
故选C。
12．A
【详解】
A．接入三孔插座能使用电器金属外壳接地，防止由于用电器的外壳带电而使人发生触电事故，故A正确；
B．保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故B错误；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选A。
13．C
【详解】
A．使用试电笔时，手指要接触笔尾金属体，但不能接触笔尖的金属体，如果不小心接触笔尖的金属体会引起触电事故，故A错误；
B．更换灯泡时，一定要断开电源开关，否则用电器带电的情况下更换容易引起触电事故，故B错误；
C．家庭电路可能因为总功率过大或短路引起电路中电流过大，可能会损坏电路甚至引发火灾，所以一定要安装保险装置，故C正确；
D．家庭电路中一个开关控制多盏照明灯，是因为开关在干路上，照明灯的额定电压都是220V，家庭电路的电压也是220V，如果串联导致各串联用电器分压，都达不到220V的额定电压，无法正常工作，所以不能串联使用，有时一盏灯损坏熄灭，其它灯仍能正常发光，也表明不是串联的。故D错误。
故选C。
14．B
【详解】
根据对家庭电路中电流过大的原因理解，另一个因素是用电器总功率过大．故选B.
15．C
【详解】
A．湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电，不符合安全用电原则，故A错误，不符合题意；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，将人拉开不符合安全用电原则，故B错误，不符合题意；
C．金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合安全用电的原则，故C正确，符合题意；
D．用铜丝代替保险丝，发生事故时不能及时熔断，不符合安全用电原则，故D错误，不符合题意。
故选C。
16． 1.5 并联 电能（或“电度”）
【详解】
一节新干电池电压是1.5V；由于教室里日光灯与投影仪在工作时互不影响，所以它们是并联连接的；电能表是用来测量电功的仪表，所以，学校每月消耗的电能是用电能表来测量的．
17． 220 并 串
【详解】
[1]家用照明电路火线和零线之间的电压为220V，工厂的电压为380V。
[2]插座和用电器是独立工作，互不影响，故是并联。
[3]开关控制谁，就与谁串联在电路中。
18． 总功率 最大工作电流
【详解】
[1]电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。电路的总功率等于各用电器的功率之和，在家里用电饭锅煮饭、看着电视， 又用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸的原因是用电器的总功率过大。
[2]由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最大工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。
19． 大 低 利用
【详解】
[1][2][3]保险丝串联在电路中，是利用电阻比较大、熔点比较低的材料制作，根据焦耳定律可知，当电路中有电流时，保险丝会产生较多的热量。当电流过大时，保险丝由于产生热量过多导致温度过高而熔断，起到保护电路的作用。所以，保险丝是对电流热效应的利用。
20． 220 火 有 短路
【详解】
[1]我国家庭电路的电压是220V。
[2]试电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线。
[3]当笔尖接触火线时，电流会经笔尖金属体、氖管、高阻值电阻、笔尾金属体、人体导向大地，形成通路。这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
[4]根据造成家庭电路电流过大的原因可知，家里的空气开关“跳闸”了，其原因可能是电路中同时使用的用电器的总功率过大，也可能是电路发生了短路。
21． 30 见解析
【详解】
（1）[1]由电能表的参数可知，该电能表允许通过的最大电流为40A，而空气开关的额定电流为30A，所以电路长时间供电时，P处的电流最大不超过30A。
（2）[2]房间的两个灯泡工作时互不影响，是并联在电路中，而开关同时控制两灯，接在干路上，且开关接在火线与灯泡之间，作图如下：
（3）[3]由题意知，电能表的启动电流
I=0.5%I标定=0.5%×5A=0.025A
白炽灯正常工作时的电流
所以此电能表不能记录白炽灯消耗的电能。
22． 甲 < 紫外线 6×104J 16 空气流速
【详解】
(1)[1]洗碗机的外表有银光闪闪的金属外壳，为了保护电路应该接地，所以应该选择甲的三孔插座。
(2)[2]当开关S闭合时，漏电保护器与洗碗机并联，A处在支路上、B处在干路上，所以通过A、B两处的电流IA(3)[3]紫外线具有杀菌消毒的作用。
(4)[4]洗碗机的加热器工作时直接将电能转化为内能，正常工作20s产生的热量
[5]由可得加热器正常工作时的电阻
(5)[6]烘干机启动时，导致水表明的温度升高和空气流速加大，加快了水的蒸发，蒸发属于汽化的一种方式。
23． 连通器 绝缘体 外壳 大地 5A 95.45%
【详解】
（1）[1]电热水壶的壶嘴和壶身都是上端开口，且底部相通，构成连通器；电热水壶的壶嘴与壶身中的水面总是相平，这是连通器原理在生活中的实际应用。
[2]电热水壶的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是不容易导电的绝缘体，可以防止发生触电事故。
[3][4]为了防止金属外壳漏电对人体产生的伤害，采用三线插头是因为插头上标着E的导线和电热水壶的外壳相连，插座上相应的导线和室外的地线相连。
（2）[5]电热水壶，正常工作时通过它的电流是
（3）[6]由表格数据可知，电热水壶的最大盛水量为1.2L，水的质量为
m＝ρV＝1.0×103kg/m3×1.2×10-3m3＝1.2kg
将25℃的水加热至沸腾状态，水吸收的热量为
Q吸＝cmΔt＝4.2×103J/(kg·℃)×1.2kg×(100℃-25℃)＝3.78×105J
消耗的电能为
W＝Pt＝1100W×360s＝3.96×105J
电热水壶烧水时的效率为
24．
B 过载或短路
【详解】
(1)[1]每盏灯都能正常发光，应采用并联连接方式，家庭电路连接时，开关应接火线，三孔插座左边接零线，右边接火线，中间接地线，如下图所示：
(2)[2]家庭电路连接时，应先接电能表，再接空气开关，故在B方框安装空气开关。
(3)[3]电路中出现过载或短路时，空气开关会出现跳闸现象；当打开房间空调时，空气开关“跳闸”，出现这种现象的原因可能是过载或空调插头短路。
25．
0.72w 72J 变小 见解析 0.48W
【详解】
（1）[1]插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
（2）[2]开关S断开时，电路中只有R1，电压表测R1两端的电压，电流表测R1两端的电流，故R1的电功率为
[3]通电100s，R1消耗的电能为
[4][5]开关S闭合时，R1与小灯泡R2并联，电压表测电源电压，电流表测干路电流，故电源电压为
R1两端的电压减小，R1的阻值不变 ，根据公式
可得，通过R1的电流变小。
[6] R1的阻值为
开关S闭合时通过R1的电流为
根据并联电路的电流特点可以知道，通过R2的电流为
小灯泡R2的电功率为
26． L G A 48.4 低温档 3×104 1
【详解】
（1）[1][2]由图乙可知，G插头在上端，且较长，故G是接地线的，可防止因用电器外壳漏电而触电；L插头是接零线，N插头是接火线，三孔插头的接法是左零右火上接地。
[3]防止倾倒造成火灾，一定把“倾倒开关”接在火线上，在电热器倾倒时，能“切断”火线，所以倾倒开关接在A处。
（2）[4]由图甲可知，旋钮开关旋到位置S时，R1被短路，电路为R2的简单电路，由P=UI=U2R可得，R2的阻值
由R1=R2可得，R1的阻值也为48.4Ω。
（3）[5][6]当旋钮开关旋到位置T时，R1与R2串联，根据可得，电阻越大，功率越小，所以此时为低温档，因串联电路中总电阻等于各分电阻之和，所以，通电1min产生的热量
Q=W=U2(R1+R2)t=(220V)2×(48.4Ω+48.4Ω)×60s=3×104J
（4）[7]分析图甲可知，该电热器共有2个加热挡，且结合题意可知，其最大功率为1000W，由P=UI可知，电热器工作时的最大电流
由表可知，应选横截面积为1mm2的导线。
