人教版九年级全一册17.4欧姆定律在串、并联电路中的应用 同步练习（有解析）

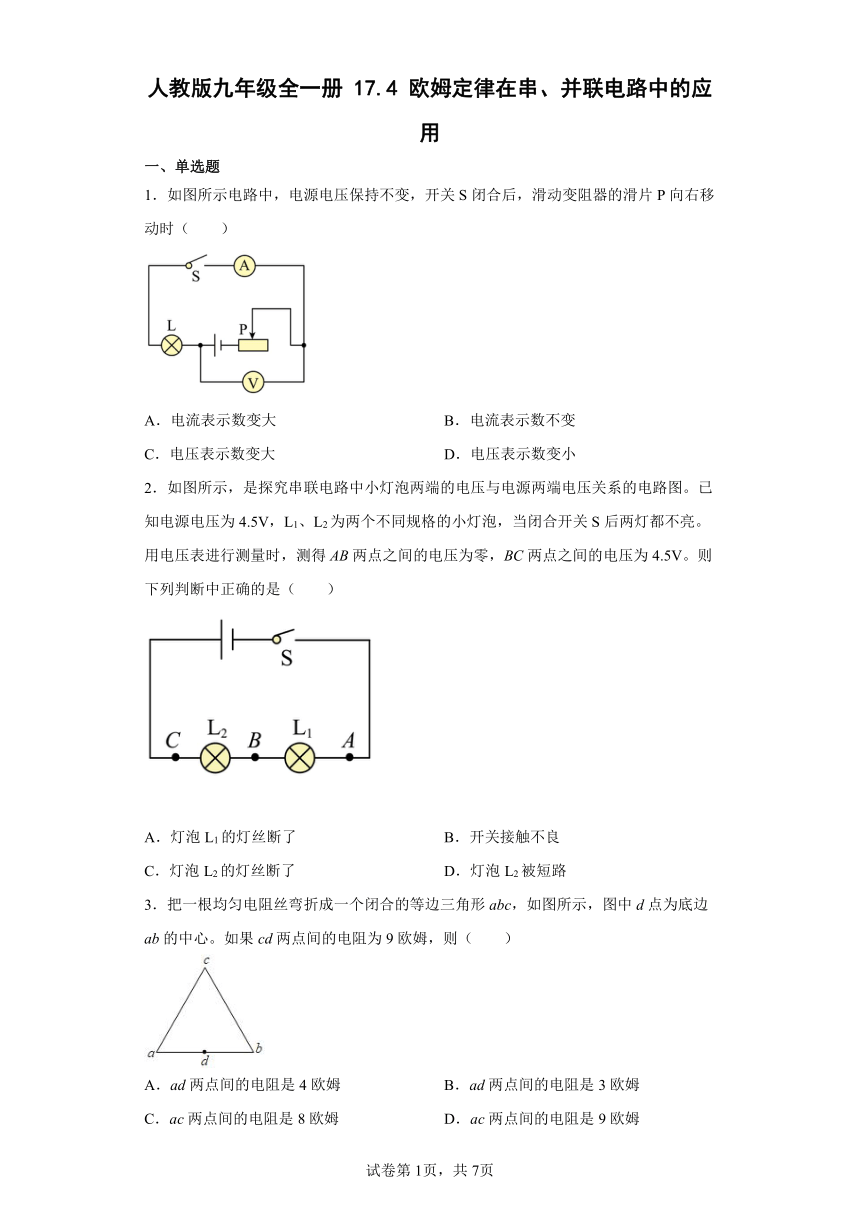

人教版九年级全一册 17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（　　）
A．电流表示数变大 B．电流表示数不变
C．电压表示数变大 D．电压表示数变小
2．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路
3．把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心。如果cd两点间的电阻为9欧姆，则（　　）
A．ad两点间的电阻是4欧姆 B．ad两点间的电阻是3欧姆
C．ac两点间的电阻是8欧姆 D．ac两点间的电阻是9欧姆

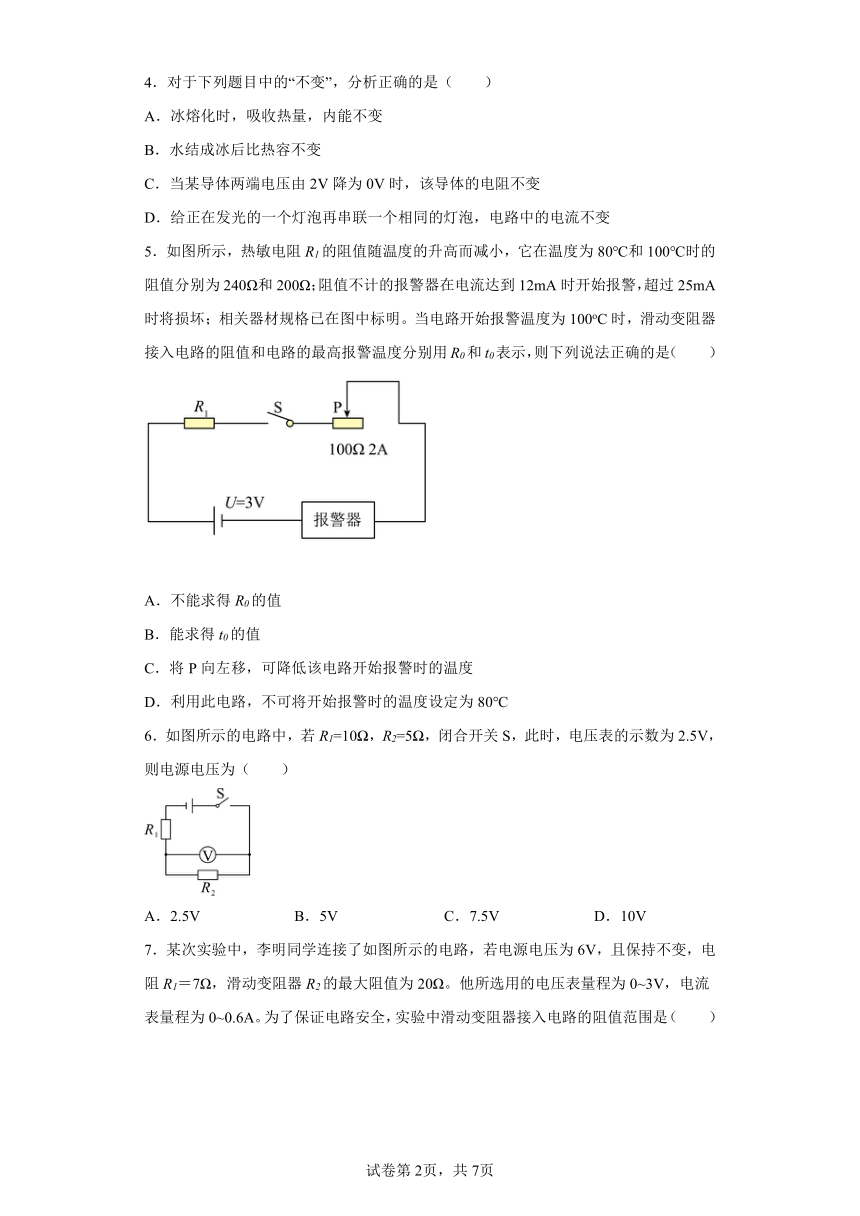

4．对于下列题目中的“不变”，分析正确的是（　　）
A．冰熔化时，吸收热量，内能不变
B．水结成冰后比热容不变
C．当某导体两端电压由2V降为0V时，该导体的电阻不变
D．给正在发光的一个灯泡再串联一个相同的灯泡，电路中的电流不变
5．如图所示，热敏电阻R1的阻值随温度的升高而减小，它在温度为80℃和100℃时的阻值分别为240Ω和200Ω；阻值不计的报警器在电流达到12mA时开始报警，超过25mA时将损坏；相关器材规格已在图中标明。当电路开始报警温度为100oC时，滑动变阻器接入电路的阻值和电路的最高报警温度分别用R0和t0表示，则下列说法正确的是（　　）
A．不能求得R0的值
B．能求得t0的值
C．将P向左移，可降低该电路开始报警时的温度
D．利用此电路，不可将开始报警时的温度设定为80℃
6．如图所示的电路中，若R1=10 ，R2=5 ，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（　　）
A．2.5V B．5V C．7.5V D．10V

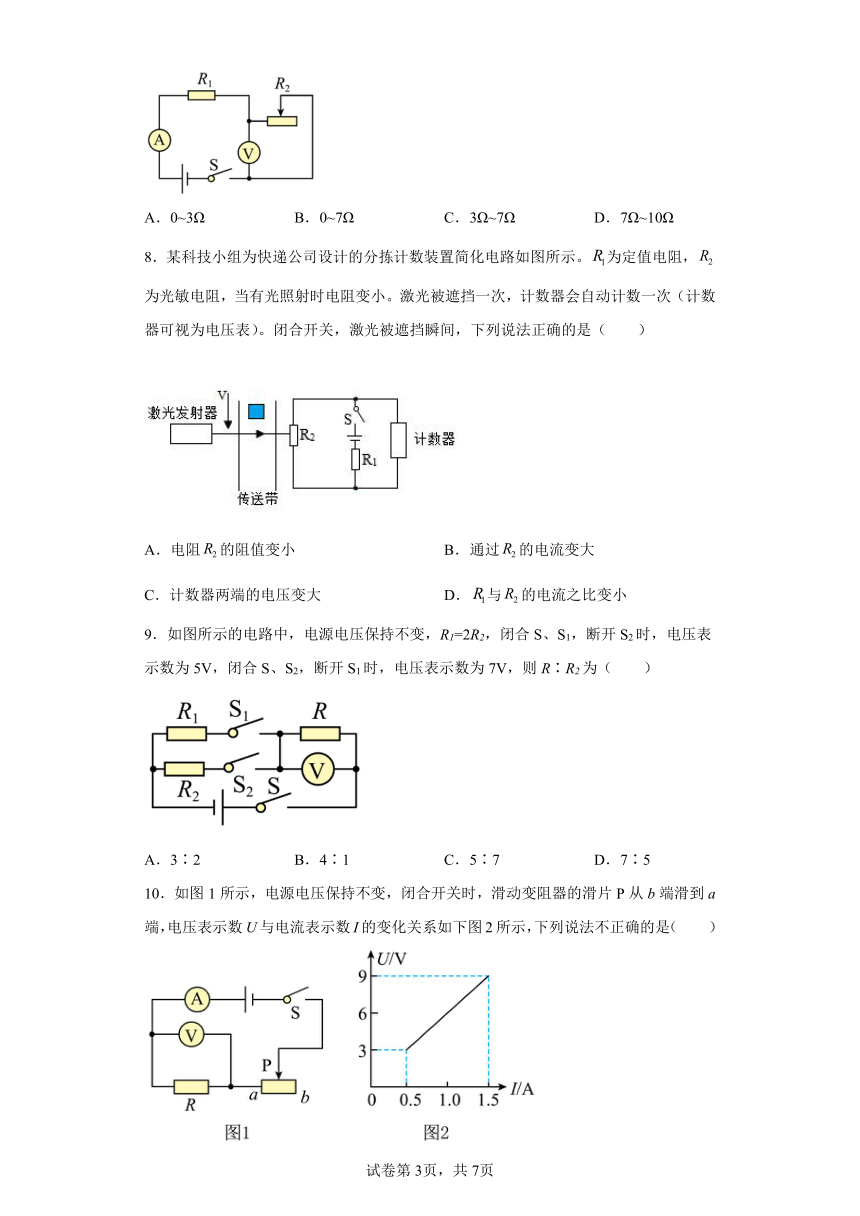

7．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。他所选用的电压表量程为0~3V，电流表量程为0~0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（　　）
A．0~3Ω B．0~7Ω C．3Ω~7Ω D．7Ω~10Ω
8．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。为定值电阻，为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）
A．电阻的阻值变小 B．通过的电流变大
C．计数器两端的电压变大 D．与的电流之比变小
9．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R∶R2为（　　）
A．3∶2 B．4∶1 C．5∶7 D．7∶5
10．如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（　　）

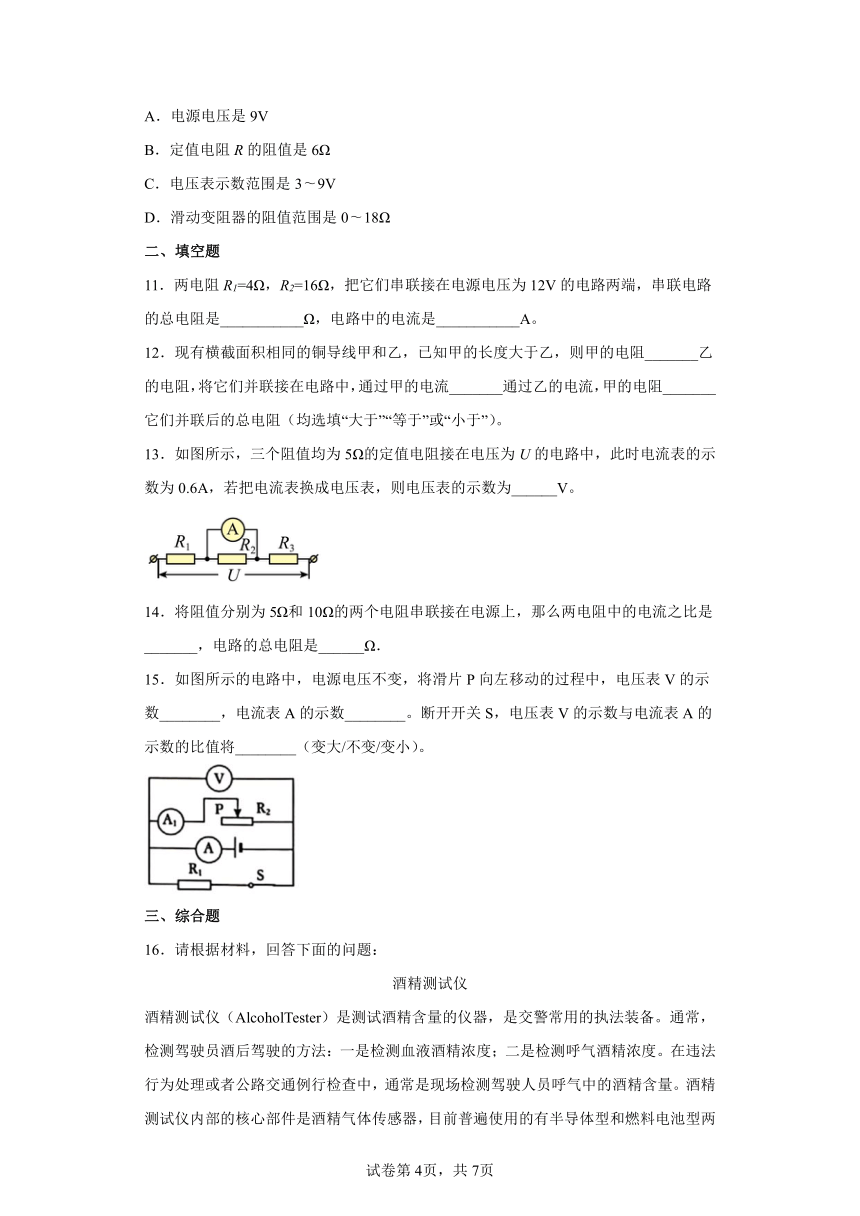

A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9V
D．滑动变阻器的阻值范围是0 18Ω
二、填空题
11．两电阻R1=4Ω，R2=16Ω，把它们串联接在电源电压为12V的电路两端，串联电路的总电阻是___________Ω，电路中的电流是___________A。
12．现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻_______乙的电阻，将它们并联接在电路中，通过甲的电流_______通过乙的电流，甲的电阻_______它们并联后的总电阻（均选填“大于”“等于”或“小于”）。
13．如图所示，三个阻值均为5Ω的定值电阻接在电压为U的电路中，此时电流表的示数为0.6A，若把电流表换成电压表，则电压表的示数为______V。
14．将阻值分别为5Ω和10Ω的两个电阻串联接在电源上，那么两电阻中的电流之比是_______，电路的总电阻是______Ω．
15．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，电压表V的示数________，电流表A的示数________。断开开关S，电压表V的示数与电流表A的示数的比值将________（变大/不变/变小）。
三、综合题
16．请根据材料，回答下面的问题：
酒精测试仪

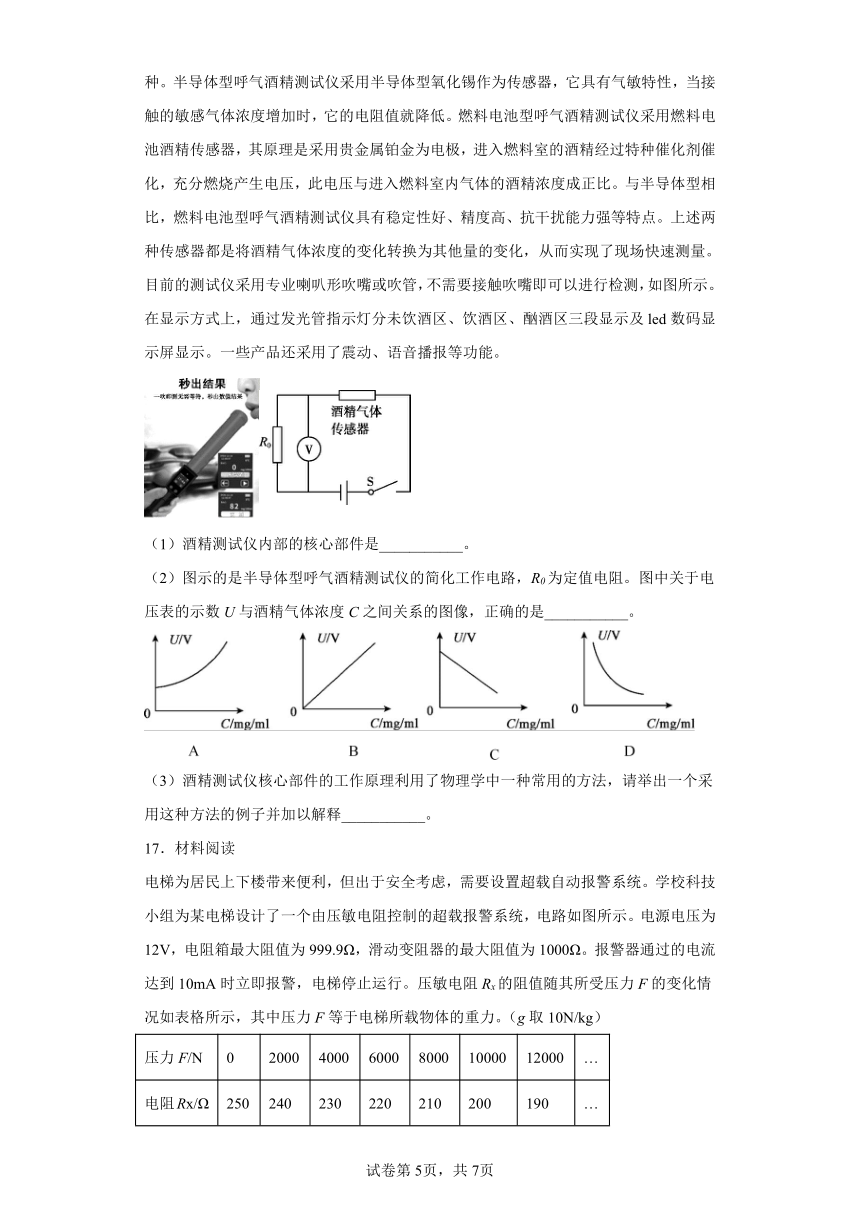

酒精测试仪（AlcoholTester）是测试酒精含量的仪器，是交警常用的执法装备。通常，检测驾驶员酒后驾驶的方法：一是检测血液酒精浓度；二是检测呼气酒精浓度。在违法行为处理或者公路交通例行检查中，通常是现场检测驾驶人员呼气中的酒精含量。酒精测试仪内部的核心部件是酒精气体传感器，目前普遍使用的有半导体型和燃料电池型两种。半导体型呼气酒精测试仪采用半导体型氧化锡作为传感器，它具有气敏特性，当接触的敏感气体浓度增加时，它的电阻值就降低。燃料电池型呼气酒精测试仪采用燃料电池酒精传感器，其原理是采用贵金属铂金为电极，进入燃料室的酒精经过特种催化剂催化，充分燃烧产生电压，此电压与进入燃料室内气体的酒精浓度成正比。与半导体型相比，燃料电池型呼气酒精测试仪具有稳定性好、精度高、抗干扰能力强等特点。上述两种传感器都是将酒精气体浓度的变化转换为其他量的变化，从而实现了现场快速测量。目前的测试仪采用专业喇叭形吹嘴或吹管，不需要接触吹嘴即可以进行检测，如图所示。在显示方式上，通过发光管指示灯分未饮酒区、饮酒区、酗酒区三段显示及led数码显示屏显示。一些产品还采用了震动、语音播报等功能。
（1）酒精测试仪内部的核心部件是___________。
（2）图示的是半导体型呼气酒精测试仪的简化工作电路，R0为定值电阻。图中关于电压表的示数U与酒精气体浓度C之间关系的图像，正确的是___________。
（3）酒精测试仪核心部件的工作原理利用了物理学中一种常用的方法，请举出一个采用这种方法的例子并加以解释___________。
17．材料阅读
电梯为居民上下楼带来便利，但出于安全考虑，需要设置超载自动报警系统。学校科技小组为某电梯设计了一个由压敏电阻控制的超载报警系统，电路如图所示。电源电压为12V，电阻箱最大阻值为999.9Ω，滑动变阻器的最大阻值为1000Ω。报警器通过的电流达到10mA时立即报警，电梯停止运行。压敏电阻Rx的阻值随其所受压力F的变化情况如表格所示，其中压力F等于电梯所载物体的重力。（g取10N/kg）
压力F/N 0 2000 4000 6000 8000 10000 12000 …
电阻Rx/Ω 250 240 230 220 210 200 190 …
(1)当电梯所载物体的重力为8000N时，压敏电阻Rx的阻值为______Ω。
(2)报警装置恰好报警时，电路中的总电阻R为______Ω。
(3)要求电梯载重达到600kg时立即报警，可按照下列步骤调试此报警系统：
①开关闭合前，将滑动变阻器的滑片P移至b端，将电阻箱调到一定的阻值，这一阻值为______Ω。
②将开关S1闭合、S2断开，调节滑动变阻器的滑片P，直至报警器报警；
③保持滑动变阻器的滑片P位置不变，将______，报警系统调试完毕，即可正常使用。
(4)通过进一步调节报警系统电路，可使电梯最大载重达到______kg。
18．为了抗击“新冠肺炎”，学校采取了一系列防控措施，如用消毒灯对餐具进行消毒、用过氧乙酸溶液熏蒸对教室内的空气进行消毒、用热成像技术测量同学们的体温等。请回答下列问题：
(1)上述防控措施中涉及的物理知识，下列说法错误的是_____；
A．消毒灯消毒时利用的是紫外线
B．热成像技术测体温利用的是红外线
C．我们能闻到过氧乙酸溶液的气味，说明分子在不停地做无规则运动
D．新冠肺炎病毒的直径约为150nm，它小于电子的直径
(2)若教室用过氧乙酸溶液进行熏蒸消毒，按照消毒的有关要求，过氧乙酸在空气中的浓度必须大于0.1g/m3才能达到消毒要求。小明为了测出教室中过氧乙酸气体的浓度，设计了“过氧乙酸气体浓度测试仪”，如图甲所示是其简化的工作电路，已知电源的电压为6V，定值电阻的阻值R0=10Ω，图中过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的过氧乙酸气体浓度。电压表的量程为0~3V（电压表的“0”刻度线在表盘的左端）。
①当电压表的示数为2V时，被测教室内过氧乙酸气体的浓度值是多少_____？该检测仪能测量过氧乙酸气体的最大浓度值是多少_____？
②当电路消耗的总功率为0.72W时，教室内过氧乙酸气体的浓度是否达到消毒要求_____？
③若按照“相邻两条浓度的刻度线表示浓度的变化量相同”的规则将电压表改为过氧乙酸气体的浓度表，则改装后的浓度表的表盘从左向右刻度线将_____（选填“越来越密”、“越来越疏”或“疏密相同”）。
19．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA:OB=5:1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：
（1）由图乙可知，压力传感器R的阻值随压力F的增大而_______；
（2）当踏板空载时，闭合开关，电压表的示数为多少_________？
（3）当报警器开始报警时，踏板设定的最大压力值为多少________？
（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向_______（选填“左”或“右”）移动，并简要说明理由_______．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
AB．该电路中灯泡L和滑动变阻器串联，电压表测量灯泡L两端的电压，电流表测量电路的电流。滑动变阻器滑片P向右移动时，连入电路的电阻变大，灯泡电阻不变，该串联电路的总电阻变大，又因为电源电压不变，根据欧姆定律可知，通过电路的电流变小，故AB不符合题意。
CD．串联电路的电压等于各用电器两端电压之和，即串联电路用电器分电压，且所分电压与电阻成正比，滑动变阻器电阻变大，其两端电压也会变大，因为电源电压不变，小灯泡两端的电压就会变小，电压表测量灯泡L两端的电压，电压表示数变小，故C不符合题意，D符合题意。
故选D。
2．C
【解析】
【详解】
结合题意及电路图知，电路中两灯串联，闭合开关后两灯都不亮，则可能是出现了断路故障，而AB两点间的电压为零，BC两点间的电压为4.5V，是电源的电压，则BC与电源是接通的，所以是灯泡L2出现的断路，故C正确，ABD都错误。
故选C。
3．C
【解析】
【分析】
【详解】
AB．设等边三角形abc的一条边的电阻为R，则
c、d两点间的电阻为Rdac和Rdbc并联，则
解得R=12Ω，ad两点间的电阻是Rad和Racbd并联
故AB错误；
CD．ac两点间的电阻是Rac和Rabc并联
Rac=R=12Ω
Rabc=2R=24Ω
故D错误，C正确。
故选C。
4．C
【解析】
【详解】
A．冰熔化时，吸收热量，内能会变大，故A错误；
B．水结成冰后，物质的状态发生了改变，比热容发生了变化，故B错误；
C．电阻是导体本身的一种性质，导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关，当某导体两端电压由2V降为0V时，该导体的电阻不变，故C正确；
D．给正在发光的一个灯泡再串联一个相同的灯泡，电路中的总电阻变大，电源电压不变，根据欧姆定律可知，电路中的电流变小，故D错误。
故选C。
5．C
【解析】
【详解】
A．由题意知，报警温度100℃时，电路中的电流为12mA，热敏电阻的阻值为200Ω。此时热敏电阻两端的电压
U1=I1R1=0.012A×200Ω=2.4V
由图示知，电源电压为3V，热敏电阻与滑动变阻器串联连接。所以此时滑动变阻器两端的电压
U2=U-U1=3V-2.4V=0.6V
变阻器接入电路的阻值
故A错误；
B．题中已知电路的最高报警电流为25mA，电源电压不变，所以最高报警温度时，电路中的总电阻
则变阻器接入电路的阻值越大时，热敏电阻需要的阻值便越小，报警温度便越高。所以当变阻器接入电路的阻值最大时，报警温度最高。此时热敏电阻的阻值为
题中只知道热敏电阻的阻值随温度升高而减小，虽已知报警时热敏电阻的阻值但不知热敏电阻与温度的具体关系，所以无法求出最高报警温度，故B错误；
C．由电路图知，热敏电阻R1与滑动变阻器串联在电路中，滑动变阻器的滑片向左滑动时，滑动变阻器接入电路的阻值变小，而电源电压不变，报警电流不变时，则电路中的总电阻也不变，那么此时热敏电阻的阻值较大电路中的电流便可达到报警电流，那么报警温度会降低，故C正确；
D．若将报警温度设定为80℃，则热敏电阻R1的阻值为240Ω，报警电流为12mA，那么电路中的总电阻
则滑动变阻器需要接入电路的阻值
这个阻值小于滑动变阻器的最大阻值，所以可以进行设定，故D错误。
故选C。
6．C
【解析】
【分析】
分析电路的串联和并联，再据其连接方式的特点，结合欧姆定律解题。
【详解】
由电路图知，两个电阻串联在电路中，电压表测电阻R2的电压。而电压表的示数为2.5V，那么此时电路中的电流
电路的总电阻
R=R1+R2=10 +5 =15
所以电源电压
U=I2R=0.5A×15 =7.5V
故ABD不符合题意，C符合题意。
7．C
【解析】
【详解】
由图可得，电阻R1与滑动变阻器R2串联，电压表测量滑动变阻器R2的电压，电流表测量电路的电流。所选用的电压表量程为0~3V，电流表量程为0~0.6A。当电压表的示数为3V时，滑动变阻器接入电阻的电阻最大，此时电阻R1的电压为
电路的电流为
滑动变阻器接入最大的电阻为
当电路中的电流为0.6A时，滑动变阻器接入电路中的电阻最小，此时电路电阻为
滑动变阻器接入电路的最小电阻为
为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是3Ω~7Ω，故ABD不符合题意，C符合题意。
故选C。
8．C
【解析】
【详解】
A．由题意可知，当有光照射时，光敏电阻阻值变小，所以激光被遮挡瞬间，电阻会变大，故A错误；
B．由于电阻变大，总电阻也会变大，电路总电压不变，电流会减小，故B错误；
C．计数器测的是电压，根据串联分压规律，电阻增大，两端电压也会增大，故C正确；
D．串联电路中电流处处相等，所以电流之比始终是1∶1，故D错误。
故选C。
9．A
【解析】
【详解】
当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；由可得，两种情况下的电流之比
因电源电压一定时，电流与电阻成反比，则有
解得
故BCD不符合题意，A符合题意。
故选A。
10．D
【解析】
【详解】
AB．由电路图可知，当滑片P位于a端时，电路为定值电阻R的简单电路，电压表测电源的电压，电流表测电路中的电流，且此时电路中的电流最大，由图象可知电路中的最大电流1.5A时，电压表的示数为9V，即电源电压为9V；由可得定值电阻R的阻值为
故AB正确，AB不符合题意；
CD．由电路图可知，当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图象可知电路中的最小电流I′＝0.5A，此时电压表示数为3V，则可知电压表示数范围为3V～9V；滑片P位于b端时，电路中的总电阻为
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器的最大阻值为
R滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω
则滑动变阻器的阻值范围是0～12Ω，故C正确、D错误，C不符合题意、D符合题意。
故选D。
11． 20 0.6
【解析】
【分析】
【详解】
[1]两电阻R1、R2串联，因串联电路中总电阻等于各分电阻之和，总电阻
R=R1+R2=4Ω+16Ω=20Ω
[2]电路中电流
I0.6A
12． 大于 小于 大于
【解析】
【详解】
[1]导体的电阻大小与导体的长度、横截面积和材料有关，在横截面积和材料相同时，导体长度越长，导体电阻越大。导线甲和乙的横截面积相同，材料相同，甲的长度大于乙的长度，故甲的电阻大于乙的电阻。
[2]因为导线甲和乙并联接入电路，并联电路两端电压相等，即
根据可知，当电压相同时，电阻越大，通过其的电流越小，故通过甲的电流小于通过乙的电流。
[3]当甲乙并联时，甲两端的电压和乙两端的电压相同，即
根据串联电路中，干路电流等于各支路电流之和可知，干路电流
根据可知，甲乙并联后的总电阻
故甲的电阻大于它们并联后的总电阻。
13．2
【解析】
【详解】
由电路图可知，电流表并联在R2两端，则R2被短路，R1、R3串联，电流表测电路中的电流，因串联电路的总电阻等于各分电阻之和，所以由可得，电源的电压
把电流表换成电压表时，R1、R2、R3串联，电压表测量R2两端电压，此时电路的电流
此时电压表的示数
14． 1:1 15
【解析】
【详解】
[1]串联电路中，电路的电流大小相等，所以两电阻中的电流之比是
[2]电路的总电阻是
15． 不变 变小 变大
【解析】
【分析】
【详解】
[1]分析电路可知，定值电阻R1和滑动变阻器R2并联，电压表测电源电压，将滑片P向左移动的过程中，电源电压不变，电压表示数不变。
[2][3]分析电路，电流表A1测R2的电流，电流表A测干路电流，将滑片P向左移动的过程中，R2的电阻变大，由并联电路电阻规律可知，电路中的总电阻变大，根据公式可得干路电流变小，即电流表A示数变小，电压表V的示数与电流表A的示数的比值正好是总电阻，总电阻变大，所以电压表V的示数与电流表A的示数的比值将变大。
16． 酒精气体传感器 A 见解析
【解析】
【分析】
【详解】
（1）[1]根据题意“酒精测试仪内部的核心部件是酒精气体传感器，目前普遍使用的有半导体型和燃料电池型两种”可知酒精测试仪内部的核心部件是酒精气体传感器。
（2）[2]图示的是半导体型呼气酒精测试仪的简化工作电路，R0为定值电阻，二者串联，电压表测量定值电阻两端电压，根据串联分压，电压表的示数U与酒精气体浓度C之间关系为
即
当接触的敏感气体浓度增加时，它的电阻值就降低，则图像A符合题意。
（3）[3]酒精测试仪核心部件的工作原理利用了物理学中一种常用的转换法，探究焦耳定律实验中通过液体升高的温度反映电流通过导体放出的热量；液体压强计通过液体压强计U型管两侧液面的高度差反映液体内部压强的大小都应用了此方法。
17． 210 1200 220 S1断开，S2闭合 1000kg
【解析】
【详解】
(1)[1]由表格可得出电梯所载物体的重力为8000N时，压敏电阻Rx的阻值为为210Ω。
(2)[2]根据公示
可得报警装置恰好报警时，电路中的总电阻R为1200Ω。
(3)[3][4]由表中数据可得当电梯载重达到600kg，即6000N，压敏电阻的阻值为220Ω，所以电阻箱应调到220Ω后调试滑动变阻器的滑片，直至报警器报警，然后用压敏电阻替换掉电阻箱，即使S1断开，S2闭合。
(4)[5]要使电梯载重达到最大，则需要使压敏电阻的阻值尽可能小的情况下电流达到报警电流，故应将滑动变阻器阻值全部接入电路，此时压敏电阻的阻值
R压=1200Ω-1000Ω=200Ω
结合表格可得此时电梯载重为10000N，即1000kg。
18． D 0.151g/m3 0.3g/m3 教室内过氧乙酸气体的浓度没有达到消毒要求 越来越密
【解析】
【详解】
(1)[1]A．紫外线可以杀死微生物，所以医院用紫外线来消毒灭菌，A正确，不符合题意；
B．物体温度越高，辐射越强，热成像技术测体温利用的是红外线，B正确，不符合题意；
C．我们能闻到过氧乙酸溶液的气味，说明分子在不停地做无规则运动，C正确，不符合题意；
D．1nm=1×10﹣9m，新冠肺炎病毒的直径约为150nm=150×1×10﹣9m=1.5×10﹣7m，一个电子的直径大约是10﹣15m，新冠肺炎病毒的直径约为150nm大于电子的直径，D错误，符合题意；
故选D。
(2)①[2]由图甲知，定值电阻的与过氧乙酸气体传感器串联，电压表测定值电阻的电压，
已知电源的电压为6V，当电压表的示数为2V时，根据串联电路电压的规律，传感器的电压为
Ut=6V-2V=4V
由分压原理得，传感器的电阻
由图乙知，过氧乙酸气体浓度为0.151g/m3；
[3]过氧乙酸气体的浓度越大，传感器Rt的阻值越小，据分压原理知，传感器Rt的电压越小，由串联电路电压的规律，定值电阻的电压越大，因电压表选用小量程，故电压表最大示数为3V，由串联电路电压的规律，传感器Rt的最小电压为3V，由分压原理，传感器Rt的最小电阻为10Ω，由图乙知，该检测仪能测量过氧乙酸气体的最大浓度值是0.3g/m3。
②[4]当电路消耗的总功率为0.72W时，根据P=UI，电路的电流为
由欧姆定律得，定值电阻的电压
U0=IR0=0.12A×10Ω=1.2V
根据串联电路电压的规律及欧姆定律得，传感器的电阻
由图乙知，过氧乙酸气体浓度为
0.05g/m3<0.1g/m3
故教室内过氧乙酸气体的浓度没有达到消毒要求。；
③[5]根据串联电阻的规律及欧姆定律得，电压表示数
由图乙知，当过氧乙酸气体的浓度为0时，Rt1=60Ω，代入上式得
UV1=0.86V
当过氧乙酸气体的浓度为0.15g/m3时，Rt2=20Ω，代入上式得
UV2=2V
当过氧乙酸气体的浓度为0.3g/m3时，Rt3=10Ω，代入上式得
UV3=3V
若按照“相邻两条浓度的刻度线表示浓度的变化量相同”的规则将电压表改为过氧乙酸气体的浓度表，故可知电压表示数增大量变小，因此改装后的浓度表的表盘从左向右刻度线将越来越密。
19． 减小 3V 40N 左移 总电压降低则分压也降低，要求R0两端电压不变，另一电阻应减小，即压力增加，踏板施加压力不变时，由杠杆原理踏板应往左移增加动力臂长度
【解析】
【详解】
（1）[1]如图乙所示，当压力增大时，传感器的电阻值会减小；
（2）[2]闭合开关时，压力传感器和报警器串联，由图乙可知当踏板空载时，压力传感器的电阻为R=25Ω，此时电路中的电流
由I=得：报警器两端的电压
U0=IR0=0.2A×15Ω=3V，
即电压表示数；
（3）[3]报警器R0开始发出报警信号时，U0′=6V，此时电路中的电流
传感器两端的电压
U传=U﹣U0′=8V﹣6V=2V，
传感器的阻值
由图象可知当传感器的阻值为5Ω时，对应的压力为8N，根据杠杆平衡条件可得：
F压×OA=F踏×OB，
即
8N×5=F踏×1，
解得F踏=40N；
（4）[4][5]一段时间以后电源电压会降低，R0两端分得的电压减低，根据串联电路的分压特点可知，应减小压敏电阻分担的电压，保证R0两端分得的电压不变，此时就应该减小压敏电阻的阻值，因电阻值随所受压力的增大而减小，所以应该增大压杆对传感器的压力，由杠杆平衡条件
F压×OA=F踏×OB
可知，OA不变，F踏不变，所以F压和OB成正比，要增大压杆对传感器的压力，应增大OB，即把踏板触点B向左移动．
