苏科版九年级上册第十四章欧姆定律 单元练习（有解析）

苏科版九年级上册 第十四章 欧姆定律
一、单选题
1．在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（　　）
A．滑片P向左滑动，电压表V的示数变小
B．滑片P向左滑动，电压表V的示数变大
C．滑片P向右滑动，电压表V的示数变小
D．滑片P向右滑动，电压表V的示数变大
2．如图所示，将一根铜丝拉长，一定变大的物理量是（　　）
A．质量 B．体积 C．密度 D．电阻
3．物理课上老师做摩擦起电实验时，发现橡胶棒几乎不能吸引小纸屑，用验电器验电时箔片张开角度也不明显，后来老师戴上橡胶手套重做一次实验，发现用毛皮摩擦过的橡胶棒能吸引很多小纸屑，与验电器接触，验电器的箔片张角也很大，以下相关说法中正确的是（ ）
A．摩擦起电的实质是带正电的质子发生了转移
B．橡胶棒与验电器接触瞬间，电流方向为橡胶棒到验电器
C．验电器的原理是异种电荷相互吸引
D．带上橡胶手套是因为橡胶是绝缘体，可阻止电荷从橡胶棒导入人体
4．以下活动中，主要运用“控制变量”科学方法的是（　　）
A．学习电路时，引入“总电阻”概念
B．探究导体中电流与其两端电压的关系
C．用量筒和水测量不规则固体的体积
D．学习电流时，用水流类比电流

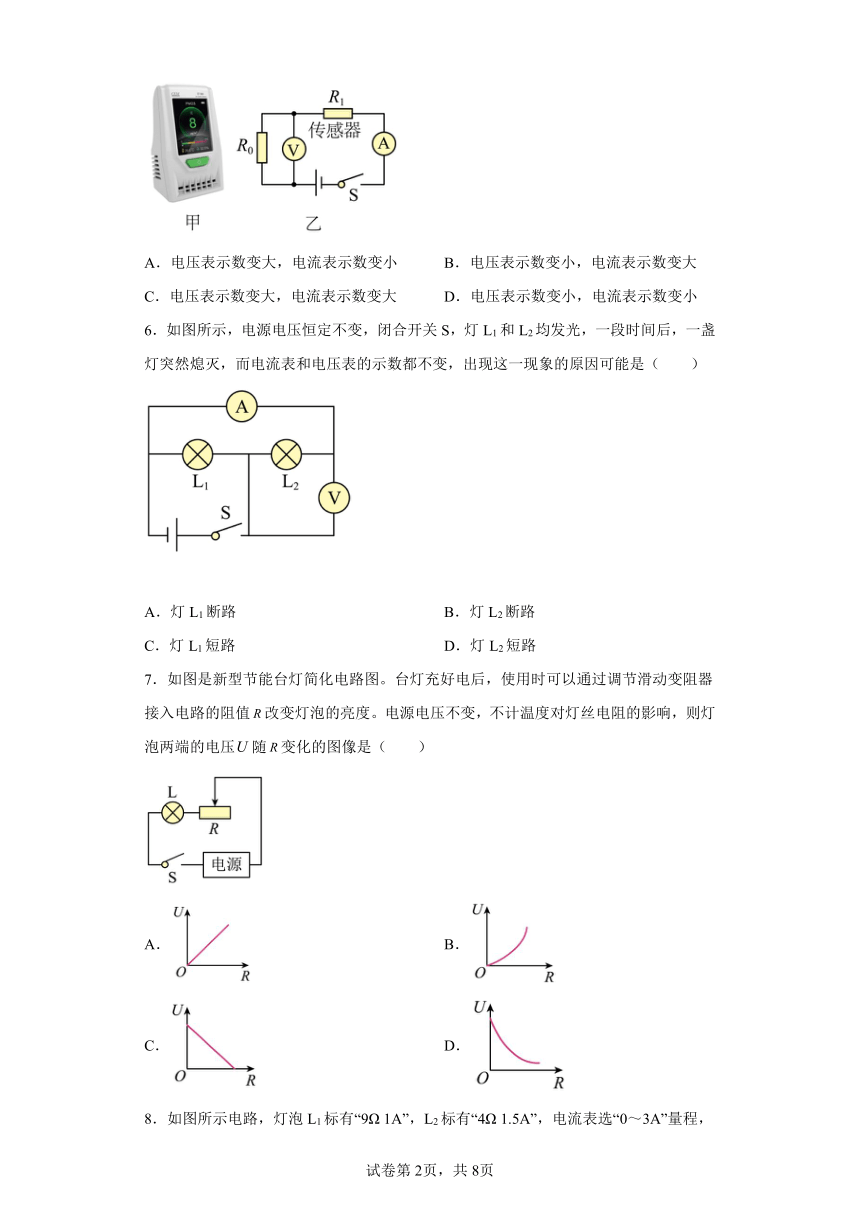

5．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小
6．如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
7．如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值改变灯泡的亮度。电源电压不变，不计温度对灯丝电阻的影响，则灯泡两端的电压随变化的图像是（　　）
A． B．
C． D．

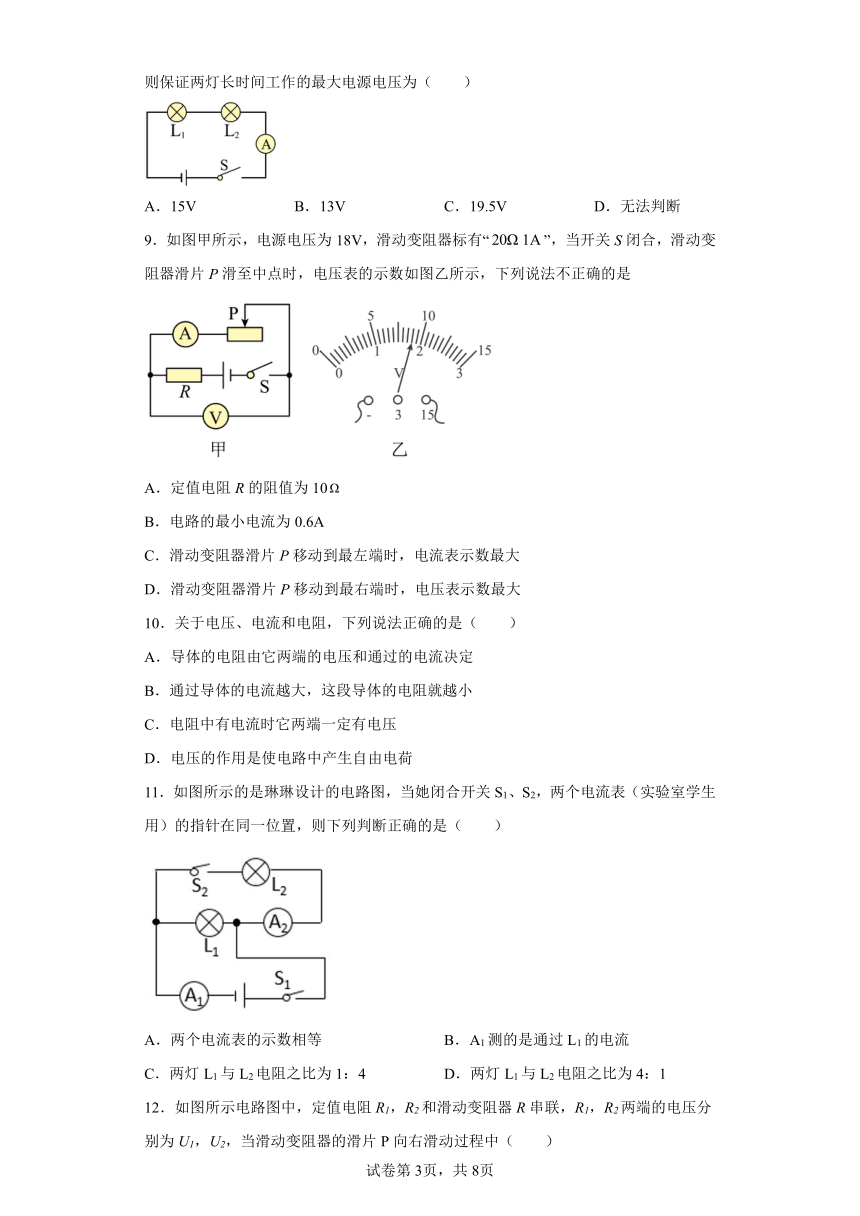

8．如图所示电路，灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（　　）
A．15V B．13V C．19.5V D．无法判断
9．如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
10．关于电压、电流和电阻，下列说法正确的是（　　）
A．导体的电阻由它两端的电压和通过的电流决定
B．通过导体的电流越大，这段导体的电阻就越小
C．电阻中有电流时它两端一定有电压
D．电压的作用是使电路中产生自由电荷
11．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（　　）
A．两个电流表的示数相等 B．A1测的是通过L1的电流
C．两灯L1与L2电阻之比为1：4 D．两灯L1与L2电阻之比为4：1

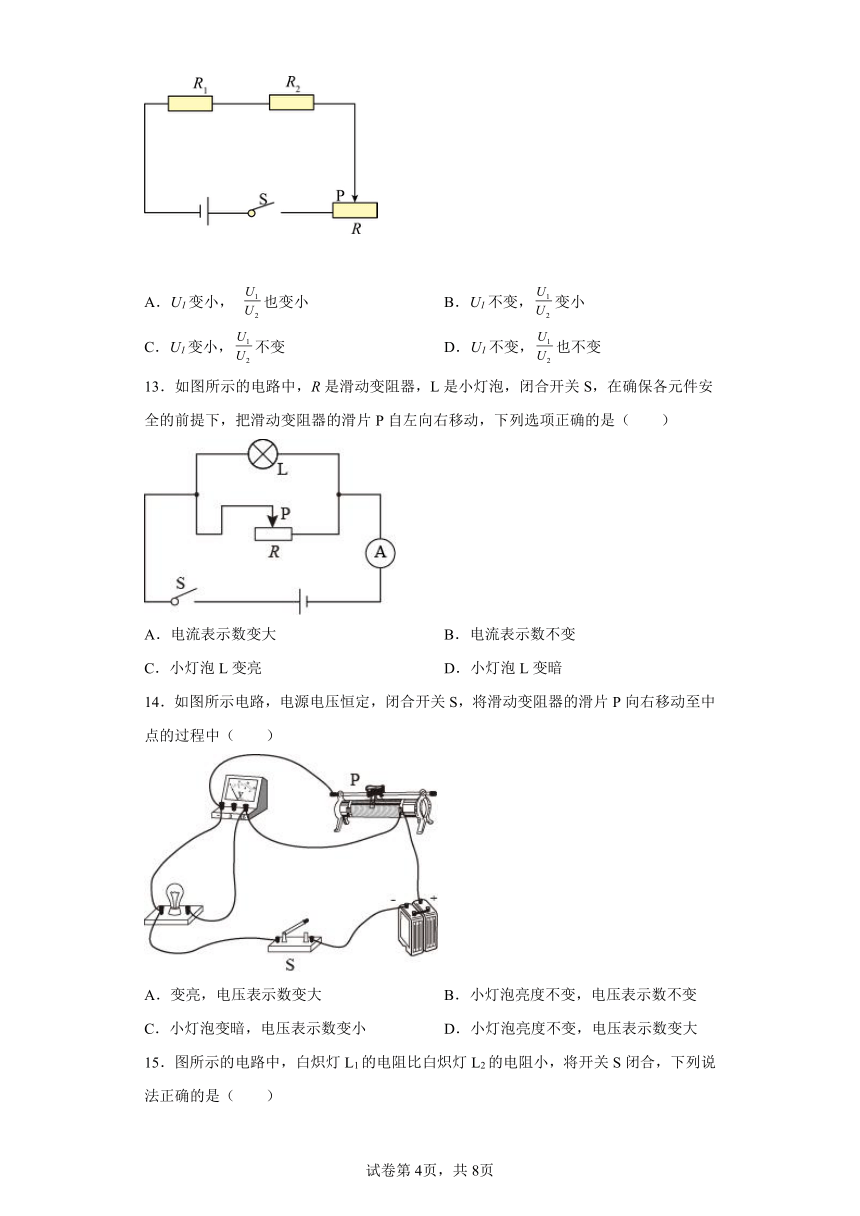

12．如图所示电路图中，定值电阻R1，R2和滑动变阻器R串联，R1，R2两端的电压分别为U1，U2，当滑动变阻器的滑片P向右滑动过程中（　　）
A．U1变小， 也变小 B．U1不变，变小
C．U1变小，不变 D．U1不变，也不变
13．如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（　　）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
14．如图所示电路，电源电压恒定，闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中（　　）
A．变亮，电压表示数变大 B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小 D．小灯泡亮度不变，电压表示数变大

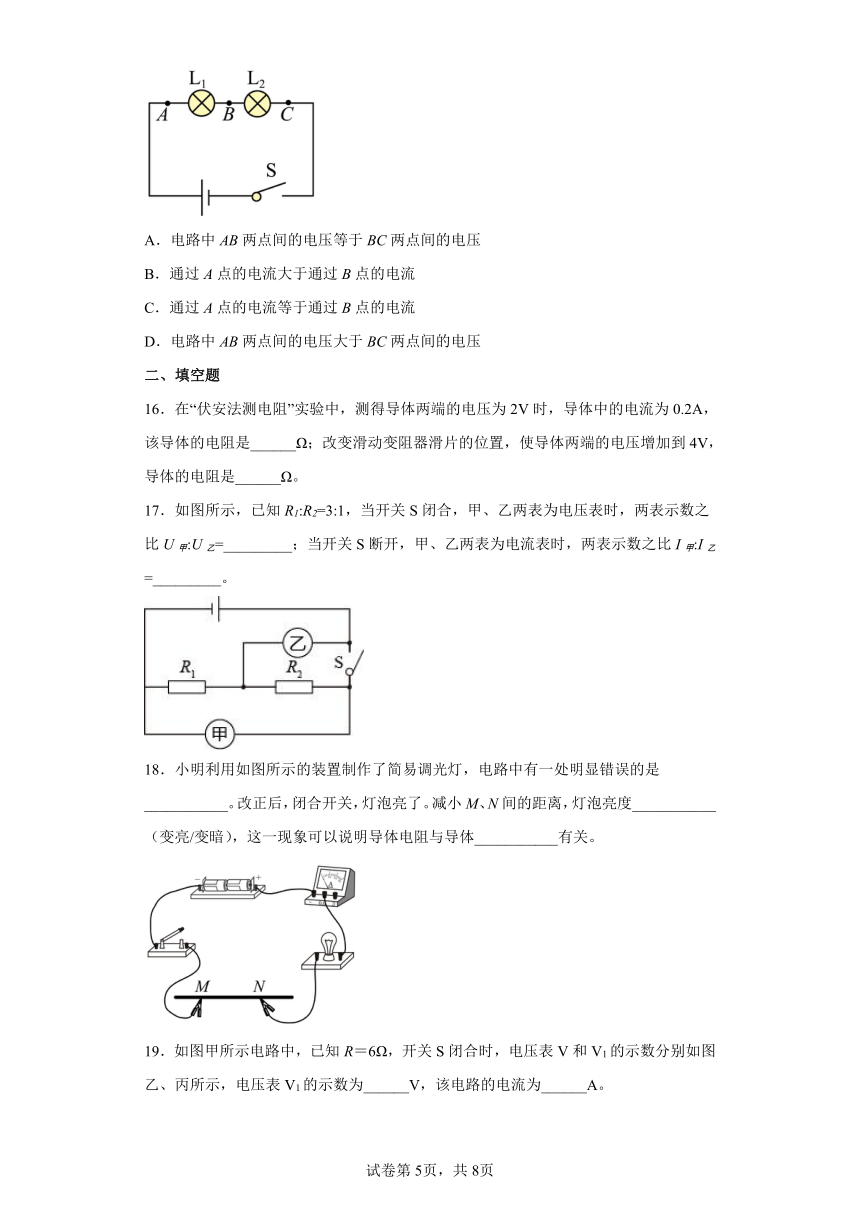

15．图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（　　）
A．电路中AB两点间的电压等于BC两点间的电压
B．通过A点的电流大于通过B点的电流
C．通过A点的电流等于通过B点的电流
D．电路中AB两点间的电压大于BC两点间的电压
二、填空题
16．在“伏安法测电阻”实验中，测得导体两端的电压为2V时，导体中的电流为0.2A，该导体的电阻是______Ω；改变滑动变阻器滑片的位置，使导体两端的电压增加到4V，导体的电阻是______Ω。
17．如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。
18．小明利用如图所示的装置制作了简易调光灯，电路中有一处明显错误的是___________。改正后，闭合开关，灯泡亮了。减小M、N间的距离，灯泡亮度___________（变亮/变暗），这一现象可以说明导体电阻与导体___________有关。
19．如图甲所示电路中，已知R＝6Ω，开关S闭合时，电压表V和V1的示数分别如图乙、丙所示，电压表V1的示数为______V，该电路的电流为______A。
20．2020年12月17日，嫦娥五号探测器带回1731g月壤，“可上九天揽月”的梦想变成了现实，与在月球上相比，带回的月壤样品质量__________（选填“变大”、“变小”或“不变”）。通常情况下，玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中，__________是导体。
三、综合题
21．小嘉同学做“用电流表、电压表测电阻”的实验。实验桌上有电源（电压保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器A、B两个（A标有“”字样、B标有“”字样）及导线若干，所有器材均完好。小嘉选取其中一个变阻器进行实验，他正确串联实验器材，并将滑动变阻器的滑片置于一端，然后将电压表并联在电路中。闭合开关，观察到电压表示数为0；接着他将滑片移至另一端，观察到两电表示数如图（a）、（b）所示。小嘉对所观察到的实验现象思考后，重新正确连接电路，且操作步骤正确。再次闭合开关后，观察到电压表示数为2伏；移动滑片至另一端，观察到电流表示数为0.58安；滑片移至某位置，观察到两电表示数分别为3伏和0.28安。然后他整理器材，完成了实验数据收集。
（1）小嘉调整电路前的实验操作过程存在什么问题？
（2）判断小嘉所选取的滑动变阻器规格，并说明理由。
（3）请分析和计算待测电阻的平均值。（精确到0.1欧）
22．为防止酒驾事故的出现，酒精测试仪被广泛应用，有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示，当酒精气体的浓度为0时，R1的电阻为60Ω，在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω，求∶
（1）某次，交警截停一位酒气冲天的驾驶员，可是测试仪出了故障，测试时无论怎么吹发现电流表指针均几乎无偏转、电压表示数接近电源电压，换用另一个测试仪后发现该驾驶员酒精气体浓度达到了2mg/mL，则该测试仪故障可能是酒精气体传感器R1出现了________（填“短路”或“断路”）故障，测试时驾驶员呼出的酒精气体浓度越大，R1的阻值越_________，电压表的示数越_________（均填“大”或“小”）；
（2）当被检测者的酒精气体的浓度为0时，电压表的示数是_________；
（3）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾_______。
23．为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V．
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值和消耗的功率分别为多少？
（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电阻R2阻值为多少？通过题干给出的信息和你计算的电阻值证明了什么原理是正确的．
24．湿度表的简化工作原理图如图甲所示，电源由4节新干电池组成，定值电阻R0＝5Ω，R为湿敏电阻，其阻值R随环境湿度RH的变化如图乙所示，电压表量程为“0～3V”，电流表量程为“0～0.6A”。求：
（1）闭合开关S，当环境湿度降低到40%，此时的电压表示数将引发预警系统提示湿度过低，请问此时的电压表示数为多少______？
（2）电池使用一段时间后，电源电压降低，当预警系统提示湿度过低时，环境湿度______（选填“低于”“等于”或“高于”）40%。
（3）当使用4节新干电池供电时，在保证电路安全的情况下，电路的总功率最大时，环境湿度是多少______？
25．如图所示的电路中，滑动变阻器铭牌上标有“20Ω 0.5A”字样，其中“20Ω”表示滑动变阻器的 ______是20Ω，“0.5A”表示滑动变阻器 ______是0.5A。闭合开关前，应将滑动变阻器的滑片移至最 ______（填“左”或“右”）端。并画出对应的电路图。______
26．阅读短文，回答文后问题
新余湿地公园是我市的“绿肺”和天然氧吧。进入公园，扑面而来的是各种花草的清香；泛舟湿地湖泊，放眼望去，湖边花草、树木、房屋的倒影如画，湖中的小鱼在水草中愉快的穿梭；周末午后，男女老少坐在树荫之下，避暑乘凉，远处广场上的天空中高高低低飞着各种样式的风筝；傍晚时分，公园内华灯初上，璀璨的夜空更焕发出迷人的色彩，据介绍整个湿地公园的照明系统全部采用太阳能和LED节能新技术。不仅成为当地市民休闲健身的好去处，还被打造成一-张城市新名片。湿地公园具有涵养水源、调节气候等多种功效，湿地含水丰沛，随着湿地面积的增加，湿地周围地区昼夜温差变小了。
（1）扑面而来的是各种花草的清香，这属于___________现象。
（2）洋湖湿地公园的照明系统采用的LED灯是由___________材料制成。
（3）用物理知识解释文中“湿地周围地区昼夜温差变小”的原因。原因：__________________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。
AB．如果滑片P向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，故AB不符合题意；
CD．如果滑片P向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由可知电路中的电流变小，即电流表A的示数变小，由U=IR可知R0两端的电压变小，即电压表V的示数变小，故C符合题意，D不符合题意。
故选C。
2．D
【解析】
【详解】
质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。
故选D。
3．D
【解析】
【详解】
A．摩擦起电不是创造了电，而是电子从一个物体转移到另一个物体，摩擦起电的实质是电子的转移，故A错误；
B．正电荷定向移动的方向为电流的方向，电流的方向与负电荷定向移动的方向相反。橡胶棒带负电，橡胶棒与验电器接触瞬间，电子从橡胶棒流向验电器，电流方向从验电器流向橡胶棒，故B错误；
C．验电器的原理是同种电荷相互排斥，两个金属箔片张开，故C错误；
D．一开始橡胶棒上的电荷会通过人体转移到大地，老师戴上橡胶手套后，因为橡胶手套是绝缘体，可阻止电荷从橡胶棒导入人体，故D正确。
故选D。
4．B
【解析】
【分析】
【详解】
A．在研究串并联电路时，引入“总电阻”的概念，采用的是等效替代法，故A不符合题意；
B．探究导体中电流与其两端电压的关系时，要控制电阻不变，采用的是控制变量法，故B符合题意；
C．用量筒和水测量不规则固体的体积，利用排开水的体积表示被测物体的体积，属于等效替代法，故C不符合题意；
D．学习电流时，用水流类比电流，采用的是类比法，故D不符合题意。
故选B。
5．C
【解析】
【详解】
由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。故ABD错误，C正确。
故选C。
6．A
【解析】
【详解】
开关闭合后，两个灯泡并联，电流表测量灯泡L2的电流。
A．若灯L1断路，灯泡L2的电压不变，电阻不变，故电流不变，故电流表的示数不变，电压表的示数不变，故A符合题意；
B．若灯L2断路，电流表测量灯泡L2的电流，故电流表的示数为零，与题意不符，故B不符合题意；
CD．若灯泡任意一个灯泡短路，都会造成电源短路，电压表的示数为零，故CD不符合题意。
故选A。
7．D
【解析】
【分析】
【详解】
滑动变阻器和灯泡串联，滑动变阻器的阻值用R表示，灯泡的阻值用表示，此时灯泡串联电路中的电流
灯泡两端的电压
从灯泡两端的电压与滑动变阻器连入电阻的关系可以看出，灯泡两端的电压和滑动变阻器连入的电阻不成正比也不为一次函数，故排除AC选项，又因为滑动变阻器的阻值增大时，灯泡分得的电压减小，故D选项正确、A错误。
故选D。
8．B
【解析】
【详解】
由图可知，开关闭合后，两灯泡串联，电流表A测电路中的电流，已知灯泡L1标有“9Ω 1A”，L2标有“4Ω 1.5A”，电流表选“0～3A”量程，由于串联电路中电流处处相等，则电路中的最大电流为
根据串联电路的总电阻等于各电阻之和可得
由 可得最大电源电压
故ACD不符合题意，B符合题意。
故选B。
9．C
【解析】
【详解】
A．电源电压为18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为10Ω，刚好分得9V电压，根据串联电路分压定律可得定值电阻R的阻值为10，A正确，但不符合题意；
B．当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为
B正确，但不符合题意；
C．滑动变阻器能承受的最大电流为1A，因此电路最小电阻为
滑动变阻器至少接入的电阻为
当滑动变阻器往左滑动的过程中，接入电阻小于8Ω时，电路电路大于1A，滑动变阻器烧坏，此时电路电流为0A，C错误，但符合题意；
D．滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D正确，但不符合题意。
故选C。
10．C
【解析】
【详解】
AB．导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故AB错误；
CD．电压使电荷发生定向移动，使电路中形成了电流，有电流则一定有电压，故C正确；D错误。
故选C。
11．C
【解析】
【分析】
【详解】
AB．由电路图可知，闭合开关S1和S2后，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，由于并联电路干路中的电流等于各支路中的电流之和，所以A1的示数大于A2的示数，故AB错误；
CD．实验室学生用电流表，有0~3A和0~0.6A两个量程，两个电流表的指针在同一位置，且A1的示数大于A2的示数，所以A1使用的是0~3A量程，A2使用的是0~0.6A量程，由于两个电流表的指针在同一位置，那么两电流表指针所在位置的刻度数是相同的，设为，电流表A1的每一分度值是0.1A，电流表A2的每一分度值是0.02A，那么电流表A1的读数是，电流表A2的读数是，两电流表的读数比值是
即，则流过灯泡L1的电流大小是
两灯电流关系是；并联电路中各支路两端电压与电源电压都相等，由欧姆定律的推导式有
两灯L1与L2电阻之比是
两灯L1与L2电阻之比为1：4，故C正确，D错误。
故选C。
12．C
【解析】
【详解】
当滑动变阻器的滑片P向右滑动时，滑动变阻器接入电路的阻值变大，电路总阻值变大，由欧姆定律可知，电路的电流变小，由可知，R1两端的电压U1在变小；又有
所以不变，故C符合题意，ABD不符合题意。
故选C。
13．A
【解析】
【分析】
【详解】
AB．灯泡和变阻器并联，把滑动变阻器的滑片P自左向右移动，变阻器阻值减小，电压不变，根据，变阻器支路电流变大，灯泡支路电流不变，总电流变大，电流表示数变大，故A正确，B错误；
CD．因为并联，所以变阻器支路不影响灯泡，灯泡亮度不变，故CD错误。
故选A。
14．B
【解析】
【分析】
【详解】
由电路图知，滑动变阻器与小灯泡并联，电压表测滑动变阻器两端的电压，即测电源电压，滑动变阻器的滑片P向右移动的过程中，电源电压不变，故电压表示数不变，小灯泡两端的电压不变，小灯泡的亮度不变，故选B。
15．C
【解析】
【详解】
AD．由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得
，
因为，所以，故AD错误；
BC．由串联电路电流的规律可知，串联电路中电流处处相等，故B错误， C正确。
故选C。
16． 10 10
【解析】
【详解】
[1]在“伏安法测电阻”实验中，测得导体两端的电压为2V时，导体中的电流为0.2A，根据欧姆定律可知该导体的电阻是
[2]改变滑动变阻器滑片的位置，电路电流随之改变，但由于被测的定值电阻不改变，则使导体两端的电压增加到4V时，导体的电阻仍是10Ω。
17． 4：1 3：4
【解析】
【分析】
【详解】
[1]当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为
[2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为
18． 电流表正负接线柱接反了 变亮 长度
【解析】
【详解】
[1]电流应从电流表正接线柱流入，从负接线柱流出，电路中有一处明显错误的是电流表正负接线柱接反了。
[2][3]改正后，闭合开关，灯泡亮了。减小M、N间的距离，导体连入电路的长度变短，灯泡亮度变亮，这一现象可以说明导体电阻与导体的长度有关。
19． 12 1.8
【解析】
【详解】
[1]由图知，该电路为串联电路，电压表V1测电路总电压，在串联电路中总电压大于部分电压，故图丙为电压表V1，其分度值为0.5V，所以读数为12V。
[2]电压表V与灯泡并联，电压表V测灯泡两端电压，灯泡两端电压为串联电路中的部分电压小于总电压，故图乙为电压表V，其示数为1.2V，由串联电路电压特点得电阻两端电压
根据欧姆定律得
20． 不变 不锈钢勺
【解析】
【分析】
【详解】
[1]质量不随物体的位置改变而改变，从月球带回的1731克月壤样品，到达地球表面时其质量将会不变。
[2]通常情况下，玻璃杯、塑料瓶、陶瓷碗是绝缘体，不锈钢勺是导体。
21．（1）电压表与变阻器并联；（2）滑动变阻器B，见解析。（3）10.3Ω。
【解析】
【详解】
解：（1）正确串联实验器材，将滑动变阻器的滑片置于一端，然后将电压表并联在电路中，闭合开关，观察到电压表示数为0，说明电压表被短路了，接着他将滑片移至另一端，由图（a）、（b）可知电压表和电流表有示数，所以电压表与变阻器并联了，将滑动变阻器的滑片置于一端，变阻器连入电路的电阻为零，电压表的示数为0，将滑片移至另一端，此时变阻器连入电路的电阻最大。
（2）重新正确连接电路，且操作步骤正确，电压表与电阻并联，电压表示数为2V，说明电阻两端的电压是2V，滑片移至某位置，电压表的示数是3V，由串联分压可知，变阻器连入电路的电阻最大时，变阻器两端的电压大于3V，所以实验开始时，电压表与变阻器并联，电压表的示数大于3V，由图（a）可知，电压表的选择量程是0~15V，电压表的示数是4V，由串联电路的电压的规律可知电源电压
U=Ux+U滑=2V+4V=6V
由图（b）可知，电流表的量程是0~0.6A，电流表的示数是0.2A，变阻器的最大值
所以选择滑动变阻器B，由串联电路电流的规律可知通过电阻的电流是0.2A，电阻的阻值
（3）移动滑片至另一端，此时变阻器连入电路的电阻为零，只有待测电阻的简单电路，电流表示数为0.58A，电阻的阻值
滑片移至某位置，观察到两电表示数分别为3伏和0.28安，此时电阻的阻值
待测电阻的平均值
答：（1）小嘉调整电路前电压表与变阻器并联；
（2）小嘉所选取的滑动变阻器B，见解析。
（3）待测电阻的平均值是10.3Ω。
22． 断路 小 小 6V 属于酒驾
【解析】
【详解】
（1）[1]由电路图可知，定值电阻与酒精气敏电串联，电压表测R1两端的电压，电流表测串联电路中的电流。发现电流表指针均几乎无偏转，说明串联电路中有断路故障，电压表示数接近电源电压，说明电压表的正负接线柱到电源的正负极都是通路，因此断路的位置在与电压表并联的支路上，则该测试仪故障可能是酒精气体传感器R1出现了断路。
[2][3]因酒精气体传感器R1的阻值随酒精气体浓度的增大而减小，所以，当酒精气体传感器测试到酒精气体浓度增加时，R1的阻值减小，R2的阻值不变，由串联分压的原理可知，电阻分得的电压与电阻阻值大小成正比，故R1两端的电压变小，即电压表的示数变小。
(2)[4]当被检测者的酒精气体的浓度为0时，R1的电阻为60Ω，此时电路中的电流为
R1两端的电压为
酒精气体的浓度为0时，电压表的示数是6V。
（3）[5]当电流表的示数为0.2A时，R1两端的电压
R1的电阻为
由甲图可知，被检测者的酒精气体浓度为0.3mg/mL，在0.2mg/mL<0.3mg/mL<0.8 mg/mL范围内，所以被检测者属于酒驾。
23．(1) 0.1A；(2) 20Ω；（3）0.2W; (4) 20Ω；（5）通过题干给出的信息和计算的电阻值证明酒精测试仪的工作原理是正确的
【解析】
【详解】
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，由于串联电路中各处的电流相等，所以，根据欧姆定律可得，电流表的示数：；（2）串联电路中总电压等于各分电压之和，则此时R1两端的电压：，所以，滑动变阻器R1的电阻值：；消耗的功率：；（3）调零后，R1的电阻保持不变，此时变阻器R1两端的电压：；此时电压表的示数：，，通过题干给出的信息和，计算的电阻值证明了酒精测试仪的工作原理是正确的．
【点睛】
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）由题意可知，酒精气体的浓度为0时，R2的阻值和电压表的示数，根据欧姆定律和串联电路中的电流特点求出电路中的电流；（2）根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器R1的电阻值，根据P＝UI可求功率；（3）R1的电阻保持不变，根据欧姆定律求出电流表的示数达到0.2A时滑动变阻器两端的电压，利用串联电路的电压特点求出电压表的示数和R的阻值．
24． 2V 高于 80%
【解析】
【详解】
（1）[1]当环境湿度降低到40%，由乙图可知湿敏电阻为10Ω，此时电路中的电流为
此时的电压表示数为
（2）[2]当电源电压降低，由欧姆定律可知，此时R的阻值将变小，由乙图可知，此时环境湿度会高于40%。
（3）[3]当开关闭合，R0和R串联，电路总功率最大时，电流最大，由电流表量程可知
此时R0两端的电压为
R两端的电压为
R的阻值为
由乙图可知，此时环境湿度为80%。
25． 最大阻值 允许通过的最大电流 右
【解析】
【详解】
[1][2]滑动变阻器上“20Ω”的含义是滑动变阻器最大阻值是20Ω。“0.5A”的含义是滑动变阻器允许通过的最大电流是0.5A。
[3]为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。
[4]由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：
26． 扩散 半导体 见解析
【解析】
【详解】
（1）[1]人们能闻到花的香味，是由于分子在不停地做无规则运动，属于扩散现象。
（2）[2]LED灯是由半导体材料制成。
（3）[3]根据Q=cmt可知，质量相同的不同物质，吸收相同的热量，比热容大的温度改变的少；湿地周围的水较多；相同质量的水和沙石，经过相同时间的日照，吸收的热量相同，由于水的比热容大于沙石的比热容，所以水的温度变化比沙石的温度变化要小；所以湿地周围地区昼夜温差变小。
