6.2磁感应强度（Word版含答案）

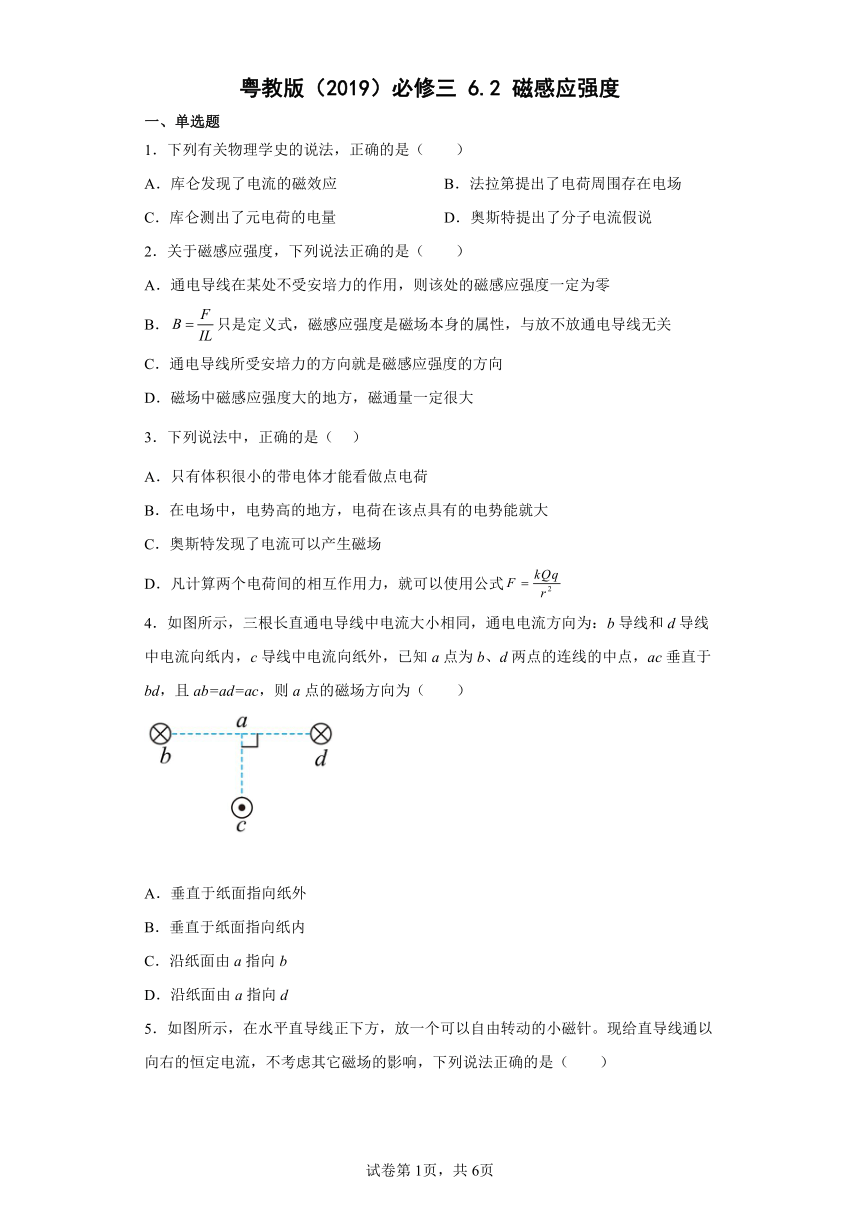

粤教版（2019）必修三 6.2 磁感应强度
一、单选题
1．下列有关物理学史的说法，正确的是（　　）
A．库仑发现了电流的磁效应 B．法拉第提出了电荷周围存在电场
C．库仑测出了元电荷的电量 D．奥斯特提出了分子电流假说
2．关于磁感应强度，下列说法正确的是（　　）
A．通电导线在某处不受安培力的作用，则该处的磁感应强度一定为零
B．只是定义式，磁感应强度是磁场本身的属性，与放不放通电导线无关
C．通电导线所受安培力的方向就是磁感应强度的方向
D．磁场中磁感应强度大的地方，磁通量一定很大
3．下列说法中，正确的是（ ）
A．只有体积很小的带电体才能看做点电荷
B．在电场中，电势高的地方，电荷在该点具有的电势能就大
C．奥斯特发现了电流可以产生磁场
D．凡计算两个电荷间的相互作用力，就可以使用公式
4．如图所示，三根长直通电导线中电流大小相同，通电电流方向为：b导线和d导线中电流向纸内，c导线中电流向纸外，已知a点为b、d两点的连线的中点，ac垂直于bd，且ab=ad=ac，则a点的磁场方向为（　　）
A．垂直于纸面指向纸外
B．垂直于纸面指向纸内
C．沿纸面由a指向b
D．沿纸面由a指向d
5．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针。现给直导线通以向右的恒定电流，不考虑其它磁场的影响，下列说法正确的是（　　）
A．小磁针保持不动 B．小磁针的N极将向下转动
C．小磁针的N极将垂直于纸面向里转动 D．小磁针的N极将垂直于纸面向外转动
6．如图所示，在纸面内有一半径为r的圆，圆心在O点，在其外切正三角形abc的顶点均固定一长直导线，三根导线均垂直纸面，电流大小均为I，方向如图所示。已知通有电流I的长直导线在距其d处产生的磁感应强度大小为（其中k是常量），则O点的磁感应强度大小为（　　）
A．0 B． C． D．
7．下列各图中，已标出电流I和磁感应强度B的方向，其中符合安培右手螺旋定则的是（　　）
A． B．
C． D．
8．如图所示，长直导线中通有竖直向上的恒定电流，矩形金属线框在A处，两者均在同一竖直平面内，将金属线框在平面内平移到B处，A、B两位置关于长直导线对称，则下列判断正确的是（　　）
A．线框在A处时，线框表面的磁场垂直于线框平面向里
B．线框从A处平移到B处，磁通量先增大后减小
C．线框从A处平移到B处，磁通量变化量为0
D．若将线框绕长直导线从A处以导线为轴转动到B处，磁通量变化量为0
9．下列物理量中， 属于标量的是（　　）
A．动量 B．冲量 C．磁感应强度 D．磁通量
10．下列物理量中，均为矢量的一组是（　　）
A．速度、力、电流强度 B．电势、位移、时间
C．电势差、质量、功率 D．加速度、磁感应强度、电场强度
11．如图，在截面为圆的绝缘长管内表面两相互垂直的直径两端分别固定有四根轻质平行长直导线a、b、c、d，导线中通有大小相等的电流I，电流方向如图所示。每根长直导线单独存在时，在圆心O处产生磁场的磁感应强度大小均为（k为常量，r为圆心到导线的距离），则此时O处的磁感应强度大小为（ ）
A． B． C． D．0
12．对磁感应强度的定义式的理解，下列说法正确的是（ ）
A．磁感应强度B跟磁场力F成正比，跟电流强度I和导线长度L的乘积成反比
B．公式表明，磁感应强度B的方向与通电导体的受力F的方向相同
C．磁感应强度B是由磁场本身决定的，不随F、I及L的变化而变化
D．如果通电导体在磁场中某处受到的磁场力F等于0，则该处的磁感应强度也等于0
13．把螺线管与电源连接，发现小磁针N极向螺线管偏转，静止时所指方向如图所示。下列说法正确的是（　　）
A．螺线管左端接电源正极
B．若将小磁针移到螺线管内部，小磁针N极所指方向不变
C．若将小磁针移到螺线管左端，小磁针N极将转过180°
D．若将小磁针移到螺线管正上方，小磁针N极所指方向不变
14．在物理学中，常常用比值定义物理量，用来表示研究对象的某种性质。下列关系式中，不属于比值定义的是（　　）
A．角速度 B．电场强度
C．电容 D．磁感应强度
15．如图所示，两根垂直于纸面的细长直导线分别通有大小相等、方向相反的电流，两导线之间的距离为4r，其连线中点为O，四边形abcd是纸面内的正方形，其中心恰好与O点重合，ad边平行于两导线的连线，长度为2r。下列说法正确的是（　　）
A．a点与b点的磁感应强度相同
B．a点与c点的磁感应强度相同
C．a点与d点的磁感应强度相同
D．a点与b、c、d三点的磁感应强度均不相同
二、填空题
16．我国时速 600 公里高速磁浮试验样车已在青岛下线，这标志着我国在高速磁浮技术领域实现重大突破。它是根据同名磁极相______的原理， 利用电流的___________（选填“热效应”或“磁效应”）来工作的，在车厢底 部和轨道上分别安装了强电磁铁，列车能够在轨道上方几厘米的高度飞驰，使车体与轨道小接触，避免了车轮与轨道之间的摩擦。
17．说出图中电源的正负极_________。（填（左正，右负或者左负，右正））
18．通电螺线管的磁场
安培定则：如图所示，用右手握住螺线管，让弯曲的四指与________一致，伸直的拇指所指的方向就是________磁场的方向或者说拇指所指的方向是它的________的方向。
19．如图所示是利用电磁原理制作的充气泵的结构示意图。当电流由接线柱流入时，电磁铁吸引弹性金属片上的小磁铁向下运动，据此可知，电磁铁的上端为________（填“N”或“S”）极，小磁铁的下端为________（填“N”或“S”）极。
三、解答题
20．如图所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右，试判定电源的正负极.
21．如图所示，当电流通过线圈时，磁针的南极指向读者，试确定线圈中电流的方向。
22．在磁场中放入一通电导线，导线与磁场垂直，导线长为1 cm，电流为0.5 A，所受的磁场力为5×10－4 N．求：
(1)该位置的磁感应强度多大？
(2)若将该电流撤去，该位置的磁感应强度又是多大？
23．在磁感应强度处处相等的磁场中放一与磁场方向垂直的通电直导线，通入的电流是2.5 A，导线长10 cm，它受到的磁场力为5×10－2 N。问：
(1)这个磁场的磁感应强度是多大？
(2)如果把通电导线中的电流增大到5 A时，该磁场的磁感应强度是多大？
24．标出图中电流方向。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．奥斯特发现了电流的磁效应，A错误；
B．法拉第提出了电荷周围存在电场，B正确；
C．密立根通过油滴实验测出了元电荷的电量，C错误；
D．安培提出了分子电流假说，D错误。
故选B。
2．B
【解析】
【详解】
A．通电导线在某处不受安培力的作用，可能是电流方向与磁场方向平行，而该处的磁感应强度不一定为零，选项A错误；
B．磁感应强度
只是定义式，磁感应强度是磁场本身的属性，与放不放通电导线无关，选项B正确；
C．通电导线所受安培力的方向与磁感应强度的方向垂直，选项C错误；
D．根据可知，磁场中磁感应强度大的地方，磁通量不一定很大，选项D错误。
故选B。
3．C
【解析】
【详解】
A．当带电体间的距离比它们自身的大小大得多，以致带电体的形状、大小及电荷分布状况对它们之间的作用力的影响可以忽略时，带电体就能看作点电荷，则体积很小的带电体不一定能看做点电荷，故A错误；
B．在电场中，电势高的地方，正电荷在该点具有的电势能就大，选项B错误；
C．奥斯特发现了电流可以产生磁场，选项C正确；
D．库仑定律适用于真空中的点电荷，选项D错误。
故选C。
4．C
【解析】
【详解】
因为三根导线中的电流大小相等，同时，距离a点的距离相等，所以三根导线在a点的磁感应强度大小相等。根据右手定则，可判断出，b导线在a点的磁场方向竖直向下，d导线在a点的磁场方向竖直向上，所以b、d导线在该处的磁感应强度等大反向，合磁感应强度为0。c导线在a点的磁场方向为沿纸面由a指向b。
故选C。
5．C
【解析】
【详解】
根据安培定则可知，直导线下面的磁场方向垂直纸面向里，可知小磁针的N极将垂直于纸面向里转动。
故选C。
6．B
【解析】
【详解】
由几何关系，a、b、c三点与O点的距离均为
a、b、c三点的电流分别在O点产生的磁感应强度大小均为
由安培定则，a、b、c三点的电流在O点产生的磁感应强度如下图所示
由几何关系知，Bc与Bb夹角为120°，所以两者合成后大小仍为，方向与Ba相同，则三者矢量和等于
BO=2Ba=2B0=
故选B。
7．C
【解析】
【详解】
根据安培右手螺旋定则，A图中直导线的右侧磁场应该是向里，左侧向外；B图中磁场应该是顺时针方向；C图中通电线圈内部磁场向里，外部向外；D图中螺线管内部磁场应该向左。故只有C正确。
故选C。
8．D
【解析】
【详解】
A．根据安培定则，线框在A处时，线框表面的磁场垂直于线框平面向外，A错误；
B．如下图所示，线框在位置3时的磁通量等于零，所以线框从A处平移到B处，磁通量增大、减小、零、增大、减小，B错误；
C．线框在A处时，线框表面的磁场垂直于线框平面向外，线框在B处时，线框表面的磁场垂直于线框平面向里，所以线框从A处平移到B处，磁通量变化量不等于0，C错误；
D．若将线框绕长直导线从A处以导线为轴转动到B处，磁感线始终从一个方向穿过线框，所以磁通量变化量为0，D正确。
故选D。
9．D
【解析】
【详解】
动量、冲量、磁感应强度都是矢量，磁通量没有方向，是标量。
故选D。
10．D
【解析】
【详解】
A．速度、力都是有大小又有方向的矢量，电流强度虽有方向，但电流强度运算时不遵守矢量运算法则：平行四边形定则，所以电流强度是标量，故A错误；
B．位移是有大小又有方向的矢量，电势、时间都是只有大小没有方向的标量，故B错误；
C．电势差、质量、功率都是只有大小没有方向的标量，故C错误；
D．加速度、磁感应强度、电场强度都是有大小又有方向的矢量，故D正确。
故选D。
11．B
【解析】
【分析】
本题以通电直导线产生的磁场为背景，考查磁感应强度的叠加。
【详解】
由题意可知，a、b导线在O点产生的磁感应强度等大反向，合磁感应强度是零，c、d导线在O点产生的磁感应强度大小相等，方向相同，合磁感应强度是2B0，因此四根固定平行直导线在圆心O处产生磁场的磁感应强度大小为，ACD错误，B项正确。
故选B。
12．C
【解析】
【详解】
AC．磁感应强度的定义式，只是比值定义，但磁感应强度B是由磁场本身决定的，不随F、I及L的变化而变化，A错误，C正确；
B．根据左手定则，磁感应强度B的方向与通电导体的受力F的方向垂直，B错误；
D．当导体与磁场平行时，受到的磁场力F=0，但该处的磁场磁感应强度并不等于0，D错误。
故选C。
13．B
【解析】
【详解】
A．小磁针静止时N极指向为其所在处的磁场方向，由图知螺线管电流在螺线管中轴线上的磁场方向是向左的，由右手螺旋定则可知螺线管中电流方向是逆时针方向（左视），则螺线管右端接电源正极，故A错误；
B．螺线管内部沿中轴线方向磁场向左，所以将小磁针移到螺线管内部，小磁针N极所指方向不变，故B正确；
C．若将小磁针移到螺线管左端，仍处于向左的磁场中，小磁针N极指向不变，故C错误；
D．螺线管正上方磁场向右，若将若将小磁针移到螺线管正上方，小磁针N极指向向右，故D错误。
故选B。
14．A
【解析】
【详解】
A．当半径一定时，角速度与线速度成正比，当线速度一定时，角速度与半径成反比，故角速度不是比值定义的，故A正确；
B．电场强度的大小与受力的大小、试探电荷的电荷量都无关，所以电场强度是比值定义的，故B错误；
C．电容由电容器本身决定，与、无关，所以电容是比值定义的，故C错误；
D．磁感应强度仅与磁场本身有关，与无关，与的乘积无关，所以磁感应强度是比值定义的，故D错误。
故选A。
15．B
【解析】
【详解】
通电直导线在周围形成的磁场，大小为
方向由安培定则确定，从右向左画出各点的磁感应强度的平面图，如图所示，由对称性可知a与c点的合磁感应强度等大同向，b与d两点的合磁感应强度等大同向。
故选B。
16． 排斥 磁效应
【解析】
【详解】
[1][2]高速磁浮它是根据同名磁极相排斥的原理，利用电流的磁效应来工作的。
17．左负，右正
【解析】
【详解】
因螺线管的右端为S极，左端是N极，根据右手螺旋定则可知，电源的右端为正极，左端为负极。
18． 螺线管电流的方向 螺线管轴线上 北极
【解析】
略
19．
【解析】
【分析】
【详解】
[1][2]根据安培定则，电磁铁上端为N极，根据“同名磁极相互排斥，异名磁极相互吸引”，小磁铁的下端为S极。
20．ｃ端为电源正极；ｄ端为电源的负极
【解析】
【详解】
通电螺线管内部的磁感线是从S极出发终止于N极，所以小磁针的N极指向通电螺线管的N极，故b端为N极，根据右手定则可得ｃ端为电源正极；ｄ端为电源的负极
思路分析：通电螺线管内部的磁感线是从S极出发终止于N极，所以小磁针的N极指向通电螺线管的N极，故b端为N极，根据右手定则可得
试题点评：本题的关键是知道通电螺线管内部的磁感线是从S极出发终止于N极，所以小磁针的N极指向通电螺线管的N极，
21．顺时针
【解析】
【分析】
【详解】
磁针的南极指向读者，北极指向里，通电圆环中轴线上的磁场向里，根据安培定则可知，电流顺时针方向。
22．(1)0.1 T　(2)0.1 T
【解析】
【详解】
（1）根据公式得：
（2）该处的磁感应强度不变，B=0.1 T．
23．(1)0.2 T；(2)0.2 T
【解析】
【分析】
【详解】
(1)由磁感应强度的定义式得
(2)磁感应强度B是由磁场和空间位置（点）决定的，和导线的长度L、电流I的大小无关，所以该点的磁感应强度是0.2 T。
24．如下图所示。
【解析】
【详解】
图甲：根据磁针可知，内部磁场向上，根据右手螺旋定则，电流方向如下图
图乙：内部磁场向里，根据右手螺旋定则，电流方向如下图
