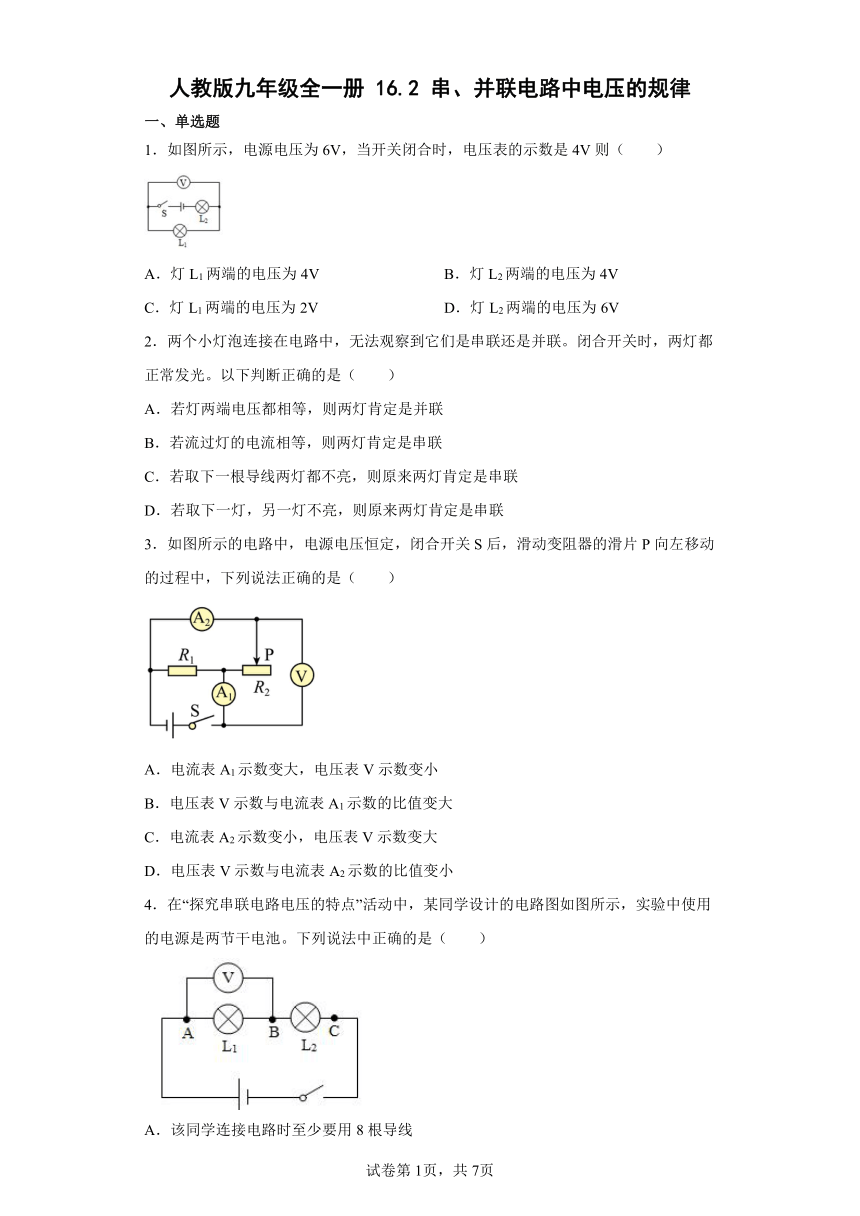

人教版九年级全一册 16.2 串、并联电路中电压的规律
一、单选题
1．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（　　）
A．灯L1两端的电压为4V B．灯L2两端的电压为4V
C．灯L1两端的电压为2V D．灯L2两端的电压为6V
2．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（　　）
A．若灯两端电压都相等，则两灯肯定是并联
B．若流过灯的电流相等，则两灯肯定是串联
C．若取下一根导线两灯都不亮，则原来两灯肯定是串联
D．若取下一灯，另一灯不亮，则原来两灯肯定是串联
3．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（　　）
A．电流表A1示数变大，电压表V示数变小
B．电压表V示数与电流表A1示数的比值变大
C．电流表A2示数变小，电压表V示数变大
D．电压表V示数与电流表A2示数的比值变小
4．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
5．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
6．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路

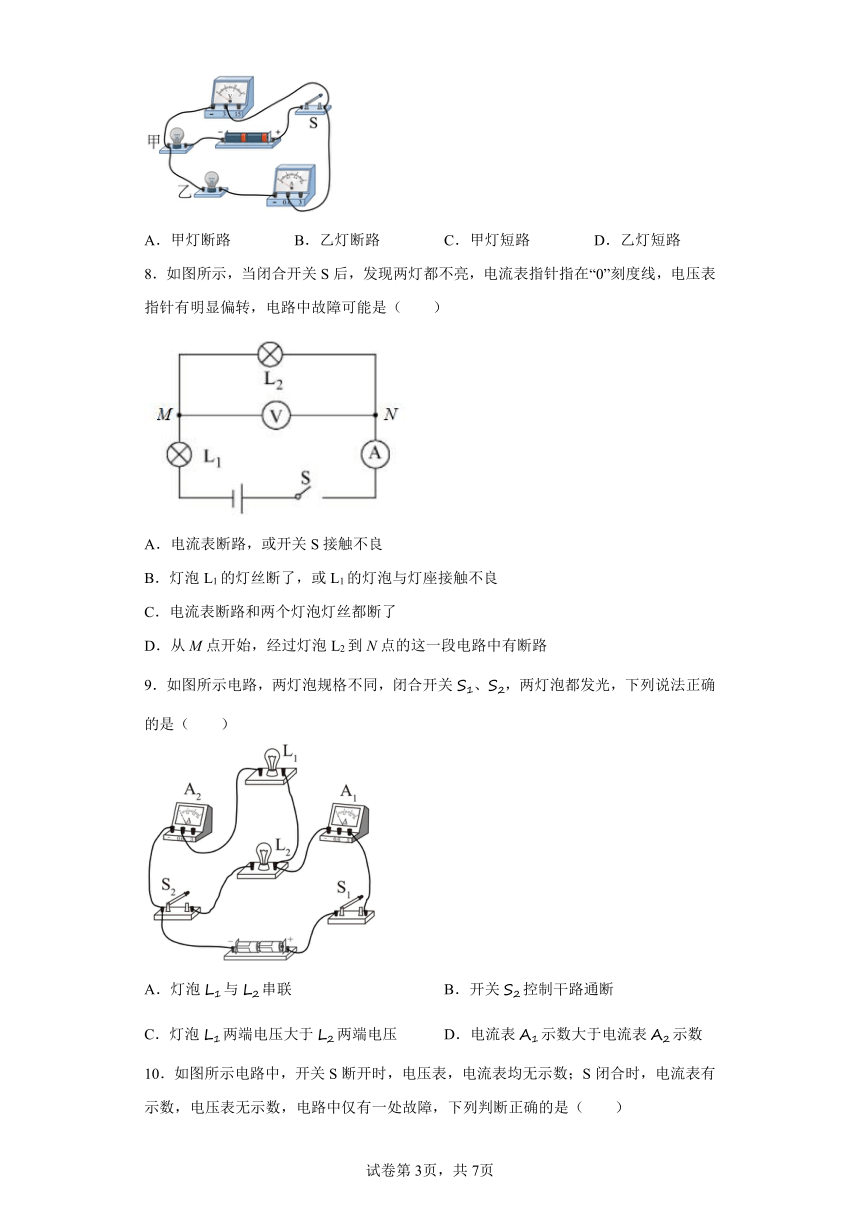

7．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数。过一会儿，两个灯泡突然都熄灭，一只电表示数增大，另一只电表示数减小为零，造成此现象的原因可能是（　　）
A．甲灯断路 B．乙灯断路 C．甲灯短路 D．乙灯短路
8．如图所示，当闭合开关S后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（　　）
A．电流表断路，或开关S接触不良
B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良
C．电流表断路和两个灯泡灯丝都断了
D．从M点开始，经过灯泡L2到N点的这一段电路中有断路
9．如图所示电路，两灯泡规格不同，闭合开关S1、S2，两灯泡都发光，下列说法正确的是（　　）
A．灯泡L1与L2串联 B．开关S2控制干路通断
C．灯泡L1两端电压大于L2两端电压 D．电流表A1示数大于电流表A2示数

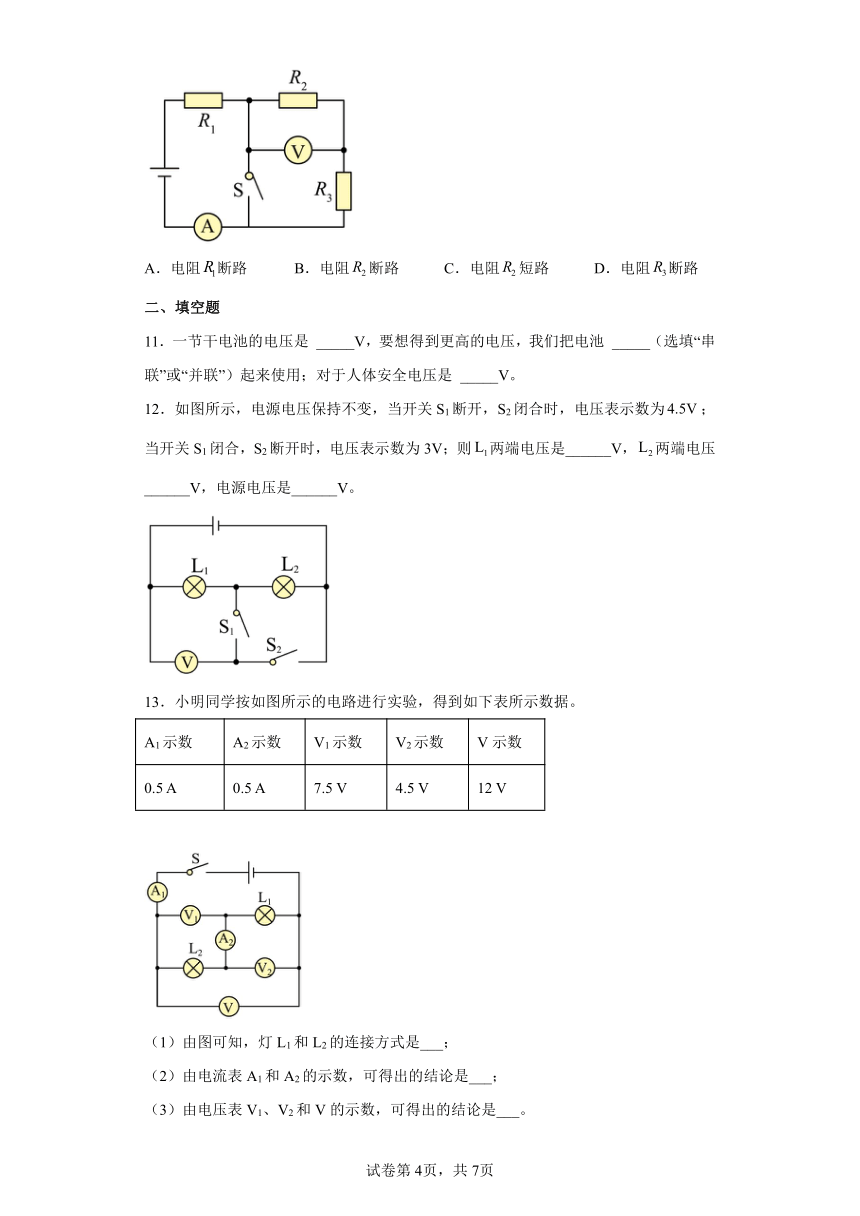

10．如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）
A．电阻断路 B．电阻断路 C．电阻短路 D．电阻断路
二、填空题
11．一节干电池的电压是 _____V，要想得到更高的电压，我们把电池 _____（选填“串联”或“并联”）起来使用；对于人体安全电压是 _____V。
12．如图所示，电源电压保持不变，当开关S1断开，S2闭合时，电压表示数为；当开关S1闭合，S2断开时，电压表示数为3V；则两端电压是______V，两端电压______V，电源电压是______V。
13．小明同学按如图所示的电路进行实验，得到如下表所示数据。
A1示数 A2示数 V1示数 V2示数 V示数
0.5 A 0.5 A 7.5 V 4.5 V 12 V
（1）由图可知，灯L1和L2的连接方式是___；
（2）由电流表A1和A2的示数，可得出的结论是___；
（3）由电压表V1、V2和V的示数，可得出的结论是___。

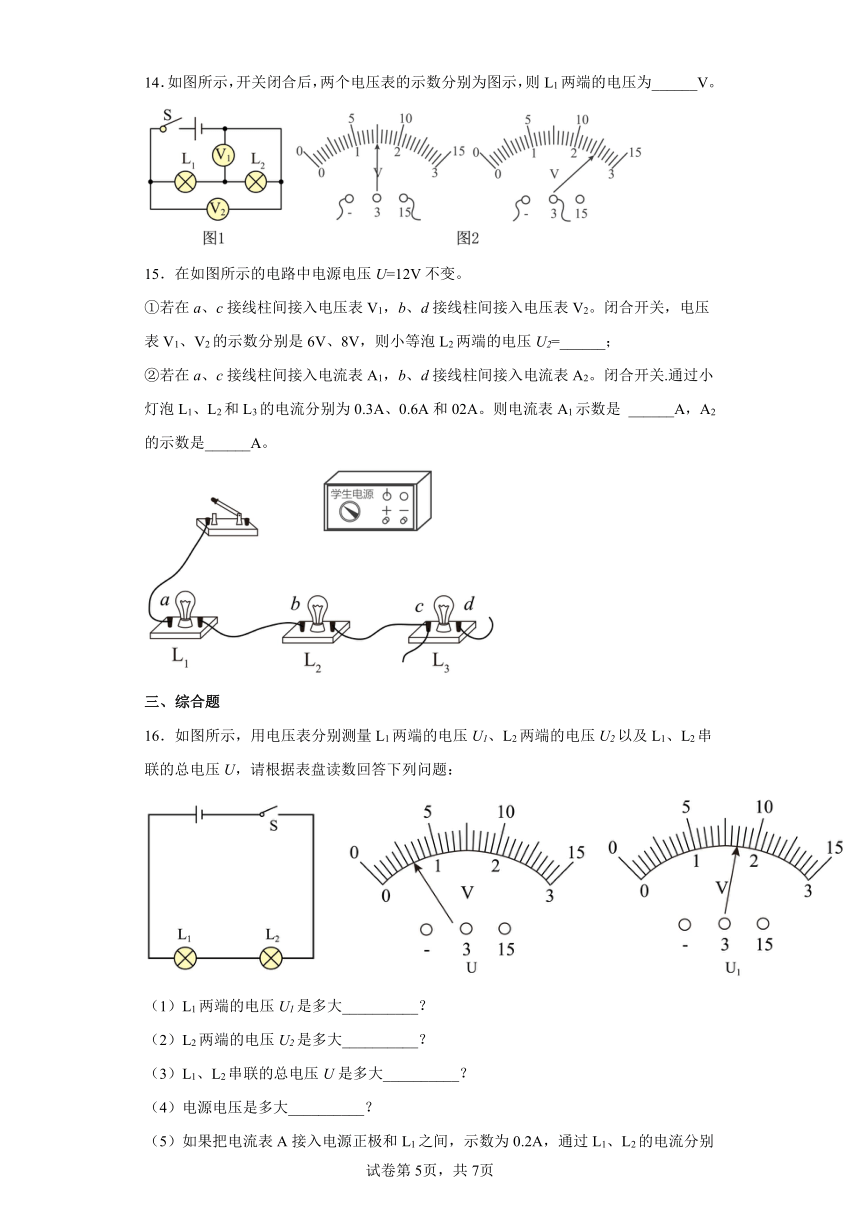

14．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为______V。
15．在如图所示的电路中电源电压U=12V不变。
①若在a、c接线柱间接入电压表V1，b、d接线柱间接入电压表V2。闭合开关，电压表V1、V2的示数分别是6V、8V，则小等泡L2两端的电压U2=______；
②若在a、c接线柱间接入电流表A1，b、d接线柱间接入电流表A2。闭合开关.通过小灯泡L1、L2和L3的电流分别为0.3A、0.6A和02A。则电流表A1示数是 ______A，A2的示数是______A。
三、综合题
16．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大__________？
（2）L2两端的电压U2是多大__________？
（3）L1、L2串联的总电压U是多大__________？
（4）电源电压是多大__________？
（5）如果把电流表A接入电源正极和L1之间，示数为0.2A，通过L1、L2的电流分别是多少__________？
17．如图所示的电路图，在下列情况下求:
（1）当闭合、和都断开时，电流表的示数为，则电流表的示数为多少，的示数为多少？
（2）当和闭合、断开时，电流表和的示数分别为和，电流表的示数为多少？
（3）若将、和同时闭合，会发生什么现象？
18．如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，则
（1）两小灯泡是以___________方式连接在电路中。
（2）求L1和L2两端的电压。( )
（3）若将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为1.3A，电流表A2的示数为0.5A，求此时通过L2的电流和L2两端的电压；( )
19．小悦的叔叔从国外带回一只电热水壶，其内部主要部件是一发热电阻丝。下表是其中文说明书的一部分。
（1）这个电热水壶在我们家里能不能直接使用，为什么？
（2）如果要使用该电热水壶，请你想一想应采取什么方法才能让该电水壶正常工作？
（3）若此电热水壶装满水后将的水加热到，那么在这个过程中水吸收的热量是多少？
容量电压
容量
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
由电路图可知，L1与L2串联，电压表测L1两端的电压，电压表的示数是4V，则灯L1两端电压为4V；因串联电路中总电压等于各分电压之和，所以灯L2两端电压
故A正确，BCD错误。
故选 A。
2．D
【解析】
【详解】
A．当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故A错误；
B．若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故B错误；
C．在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故C错误；
D．串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故D正确。
故选D。
3．D
【解析】
【详解】
闭合开关S后，两电阻并联，电流表A2测量R2支路电流，电流表A1测量干路电流，电压表测量电源电压；滑动变阻器的滑片P向左移动的过程中，R2接入电阻变小；
AC．R2所在支路电流变大，R1支路电流保持不变，则电流表A1示数变大，而电压表示数恒为电压值，故AC错误；
B．电压表V示数与电流表A1示数的比值为电路总电阻，将变小，故B错误；
D．电压表V示数与电流表A2示数的比值为R2接入电阻，将变小，故D正确。
故选D。
4．C
【解析】
【详解】
A. 由图可知：连接电路时至少要用6根导线，故A错误；
B. 实验中应该选择规格不同的小灯泡，避免偶然性，故B错误；
C. 电压表接在AC两点测的是电源的总电压，故C正确；
D.将电压表接在A点的导线改接到C点，电压表的正负接线柱接反了，故D错误。
故选C。
5．B
【解析】
【详解】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
6．C
【解析】
【详解】
结合题意及电路图知，电路中两灯串联，闭合开关后两灯都不亮，则可能是出现了断路故障，而AB两点间的电压为零，BC两点间的电压为4.5V，是电源的电压，则BC与电源是接通的，所以是灯泡L2出现的断路，故C正确，ABD都错误。
故选C。
7．B
【解析】
【详解】
由电路图可知，甲、乙两灯泡串联，电压表测乙灯泡两端的电压，电流表测电路中的电流。
A．若甲灯断路时，整个电路断路，两灯泡均不亮，电流表和电压表均无示数，故A不符合题意；
B．若乙灯断路时，电路断路，两灯泡均不亮，电流表无示数，电压表串联在电路中测电源两端的电压，根据串联电路电压的规律，其示数变大，故B符合题意；
C．若甲灯短路时，电路为乙灯的简单电路，电压表测电源的电压，电流表测电路中的电流，此时甲灯不亮，乙灯亮，电流表和电压表的示数均变大，故C不符合题意；
D．若乙灯短路时，电路为甲灯的简单电路，电压表被短路，电流表测电路中的电流，此时甲灯亮，乙灯不亮，电流表示数变大，电压表示数变小，故D不符合题意。
故选B。
8．D
【解析】
【详解】
A．若电流表断路，或开关S接触不良，出现的现象是灯都不亮，电压表电流表都无示数，故A不符合题意；
B．若灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良，出现的现象是灯都不亮，电压表电流表都无示数，故B不符合题意；
C．若电流表断路和两个灯泡灯丝都断了，出现的现象是灯都不亮，电压表电流表都无示数，故C不符合题意；
D．若从M点开始，经过灯泡L2到N点的这一段电路中有断路，即电压表和灯、电流表串联在电路中，则电路中无电流，即灯不亮，电流表无示数，但电压表示数接近电源电压，故D符合题意。
故选D。
9．D
【解析】
【详解】
AB．由图可知，电流由电源正极流出后，依次经过开关S1和电流表A1，在电流流过A1后，电路出现分支，一条支路电流流过L1和A2，另一条支路电流经过L2和S2，两条支路电流汇合后回到电源负极，所以该电路为并联电路，即灯泡L1与L2并联，开关S2与灯L2串联在一条支路中，控制该支路通断，开关S1接在干路中，控制干路通断，故A错误，B错误；
C．灯泡L1与L2并联在电路中，并联电路中各支路电压相等，所以灯泡L1两端电压等于L2两端电压，故C错误；
D．电流表A1接在干路中，测量干路中电流，电流表A2与灯L1串联在一条支路中，电流表A2测量该支路电流，并联电路中，干路电流等于各支路电流之和，所以电流表A1示数大于电流表A2示数，故D正确。
故选D。
10．D
【解析】
【分析】
【详解】
BC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明R1或者R3断路，故BC错误；
AD．由于电路中仅有一处故障，S闭合时，只有R1接入电路，电流表有示数，说明电阻R1正常，电压表没有接入电路，故没有示数，故电阻R1正常，电阻R3断路，故A错误，D正确。
故选D。
11． 1.5 串联 不高于36
【解析】
【详解】
[1]根据常识知道，一节干电池的电压是1.5V。
[2]因为串联电池组的电压等于每节电池的电压之和，所以要想得到更高的电压，我们把电池串联起来使用。
[3]对人体安全的电压为不高于36V。
12． 3 1.5 4.5
【解析】
【详解】
[1][2][3]当S1断开、S2闭合时，如图
电压表并联在了电源的两端，故电源电压为。当开关S1闭合、S2断开时，如图
电压表并联在了L1的两端，故L1的电压为3V。则L2两端的电压
13． 串联 串联电路中各处电流相等 串联电路总电压等于各部分电路电压之和
【解析】
【详解】
（1）[1]由电路图可知：根据去表法将电流表、电压表去掉后，电流只有一条路径并经过两灯，所以两灯的连接方式是串联。
（2）[2]电流表A1和A2的示数均为0.5A，所以可得出的结论是，在串联电路中各处电流相等。
（3）[3]由图可知：电压表V测电源电压，为U=12V；V1测L2两端的电压，为U2=4.5V；V2测L1两端的电压，为U1=7.5V，则有
U=U1+U2
所以可得出结论，串联电路中总电压等于各部分电路电压之和。
14．5.3
【解析】
【分析】
【详解】
[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压
U=8V
电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压
U2=2.7V
灯泡L1两端电压
U1=U﹣U2=8V﹣2.7V=5.3V
15． 2V 0.8 0.9
【解析】
【详解】
①[1]由电路图知，a、c间接入的是电压表V1，b、d间接入的是电压表V2，再将d端与电源负极相连，电源正极与开关的左端接线柱相连，闭合开关，三灯串联连接。V1测的是灯L1、L2的总电压，V2测的是灯L2、L3的总电压。据串联电路的电压特点知，L1两端的电压
U1=U-Ubc=12V-8V=4V
L2两端的电压
U2=Uac-U1=6V-4V=2V
②[2]由电路图知，a、c间接入电流表A1，b、d间接入电流表A2，其它连接与第①题的相同，闭合开关，三灯并联在电路中，A1测灯L2、L3的电流，A2测灯L1、L2的电流，那么A1的示数
I1=0.6A+0.2A=0.8A
[3]A2的示数
I2=0.3A+0.6A=0.9A
16． 1.7V 1.3V 3V 3V 0.2A
【解析】
【分析】
【详解】
（1）[1]电压表U1测量L1两端的电压U1，可见U＞U1，图中U的指针偏转角度小于U1的角度，故电压表U使用0~15V量程，电压表U1使用0~3V量程；故U1的读数为U1=1.7V，即L1两端的电压U1是1.7V。
（2）[2]（3）[3]（4）[4]由图可知，L1、L2串联，电压表U测串联后的总电压，已知电压表U使用0~15V量程；故其读数为3V，即L1、L2串联的总电压U=3V，L1、L2串联总电压U等于电源电压，即电源电压为U=3V；根据串联电路电压规律可得，L2两端的电压为
U2=U﹣U1=3V﹣1.7V=1.3V
（5）[5]串联电路中电流处处相等，故流过灯L1、L2的电流为
I1=I2=0.2A
答：（1）L1两端的电压U1是1.7V；
（2）L2两端的电压U2是1.3V；
（3）L1、L2串联的总电压U是3V；
（4）电源电压是3V；
（5）通过L1、L2的电流都是0.2A。
17．（l）1A ；0 （2）3A （3）会发生电源短路现象
【解析】
【详解】
(1)当闭合、和都断开时，与组成串联电路，电流表与均测电路电流；因串联电路电流处处相等，所以
，
即的示数也为．而断路，因此示数为，等效电路图如图所示：
(2)当和闭合、断开时，与并联，测的电流'，测的电流'，测干路电流因并联电路中干路电流等于各支路电流之和，所以电流表的示数
，
等效电路图如图所示：
(3)如果将、和同时闭合，电源两极直接相连，造成电源短路，会损坏电源．
答：(1)当闭合、和都断开时，电流表的示数为，则电流表的示数为1A，的示数为0；
(2)当和闭合、断开时，电流表和的示数分别为和，电流表的示数为3A；
(3)如果将、和同时闭合，会造成电源短路．
18． 串联 4.8V，1.2V 0.8A，6V
【解析】
【分析】
【详解】
（1）[1]由图（a）所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压。
（2）[2]由于串联电路总电压大于各部分电路的电压，且两电压表指针位置相同，则电压表V1的量程为0～15V，分度值是0.5V，示数为6V，电源电压是6V，电压表V2的量程为0～3V，分度值是0.1V，示数为1.2V；所以灯L1两端电压为1.2V，灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
（3）[3]由图（c）所示电路可知，两灯泡并联，电流表A2测L1支路电流，即I1=0.5A；电流表A1测干路电流，即I=1.3A；通过L2的电流
I2=I-I1=1.3A-0.5A=0.8A
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
19．（1）不能。理由见解析；（2）见解析；（3）
【解析】
【分析】
【详解】
解：（1）不能。我国的家庭电路电压是，水壶的额定电压是，接入电路中必定大于水壶的额定电压。
（2）可以在发热电阻丝旁串联一个合适的电阻进行分压。（其他合理答案均可）
（3）在这个过程中水吸收的热量是
答：（1）不能。我国的家庭电路电压是，水壶的额定电压是，接入电路中必定大于水壶的额定电压；
（2）可以在发热电阻丝旁串联一个合适的电阻进行分压；
（3）在这个过程中水吸收的热量是。
