人教版九年级物理第十五章-电流和电路定向练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列物品中，通常情况下属于导体的是（　　）
A．玻璃瓶 B．陶瓷碗 C．泡沫餐盒 D．不锈钢杯
2、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（　　）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上

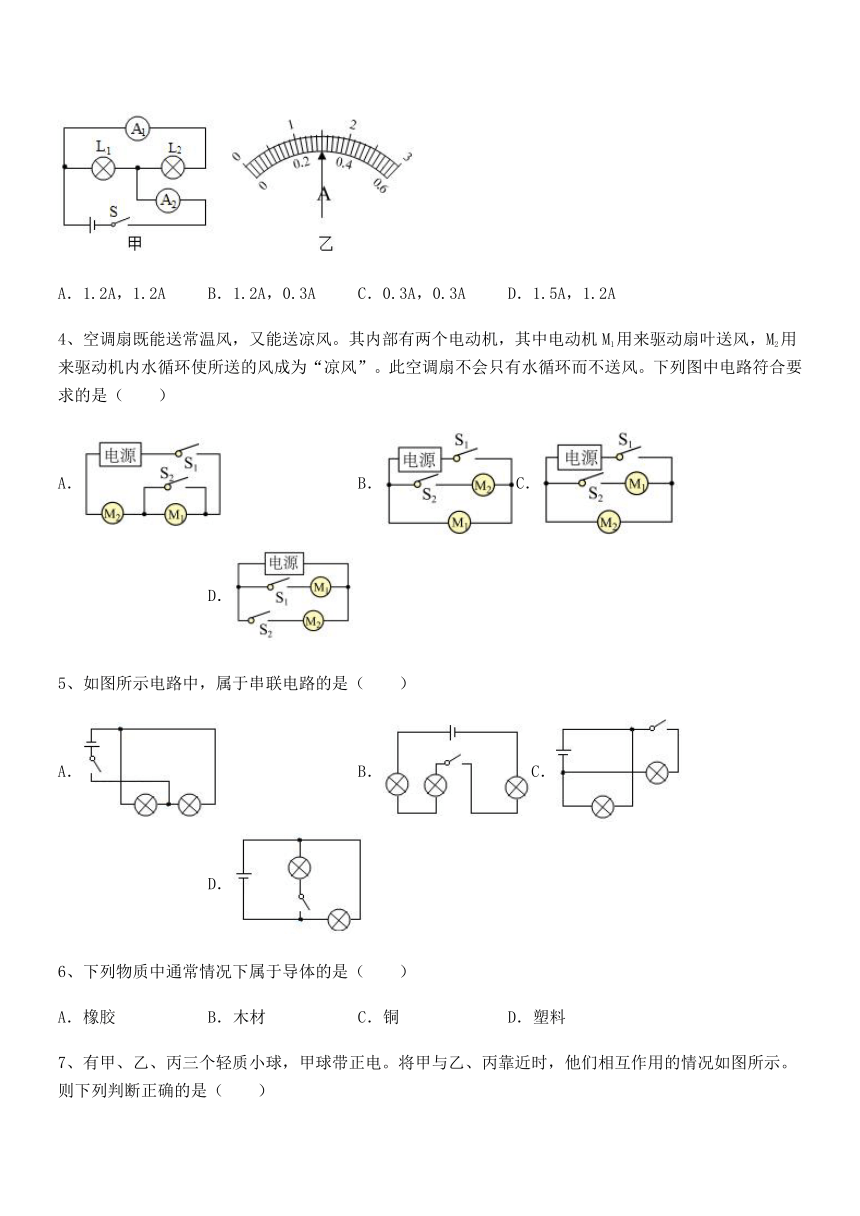

3、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A，1.2A B．1.2A，0.3A C．0.3A，0.3A D．1.5A，1.2A
4、空调扇既能送常温风，又能送凉风。其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”。此空调扇不会只有水循环而不送风。下列图中电路符合要求的是（　　）
A． B．C． D．
5、如图所示电路中，属于串联电路的是（　　）
A． B．C． D．
6、下列物质中通常情况下属于导体的是（　　）
A．橡胶 B．木材 C．铜 D．塑料

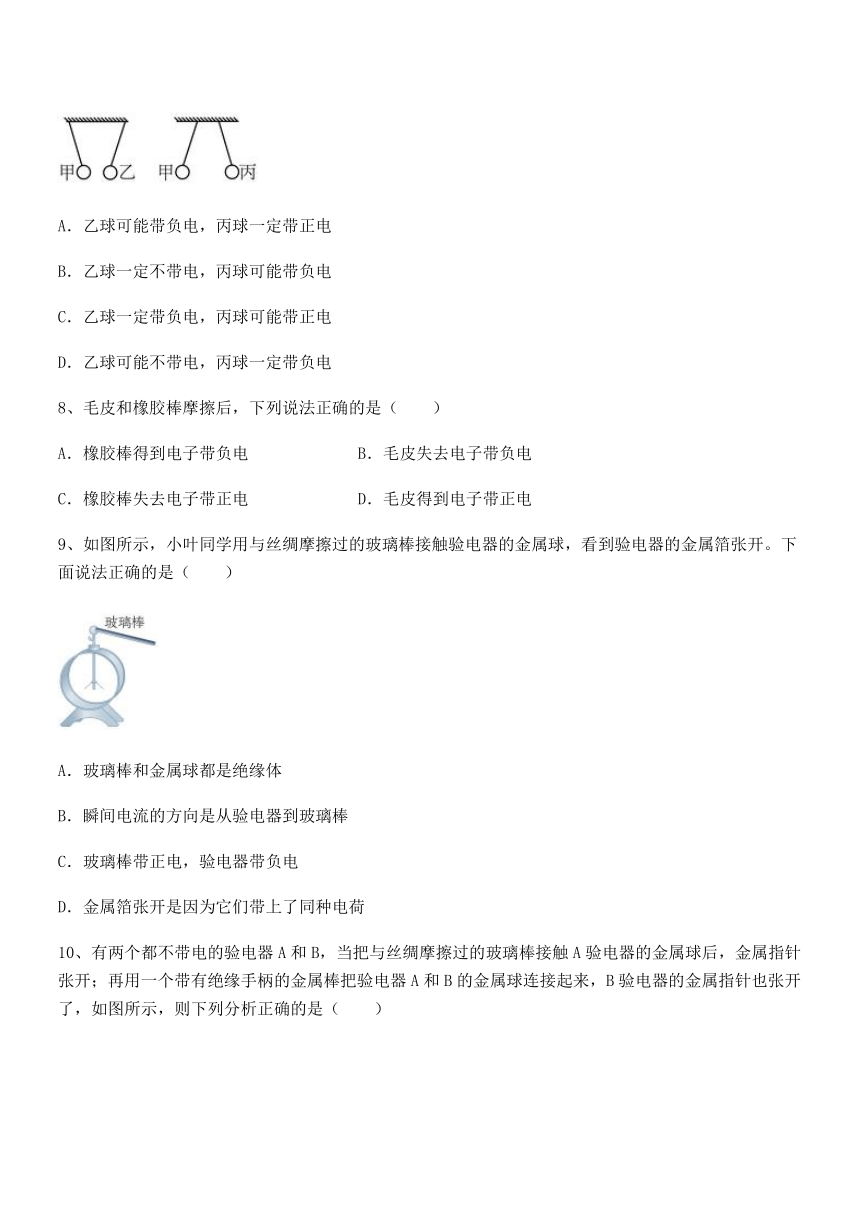

7、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
8、毛皮和橡胶棒摩擦后，下列说法正确的是（　　）
A．橡胶棒得到电子带负电 B．毛皮失去电子带负电
C．橡胶棒失去电子带正电 D．毛皮得到电子带正电
9、如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下面说法正确的是（　　）
A．玻璃棒和金属球都是绝缘体
B．瞬间电流的方向是从验电器到玻璃棒
C．玻璃棒带正电，验电器带负电
D．金属箔张开是因为它们带上了同种电荷
10、有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来，B验电器的金属指针也张开了，如图所示，则下列分析正确的是（　　）
A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电
C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
D．当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路中，闭合开关后两灯都发光电流表指针的位置均如图所示，则通过灯L1的电流为______A，通过灯L2的电流为______A。

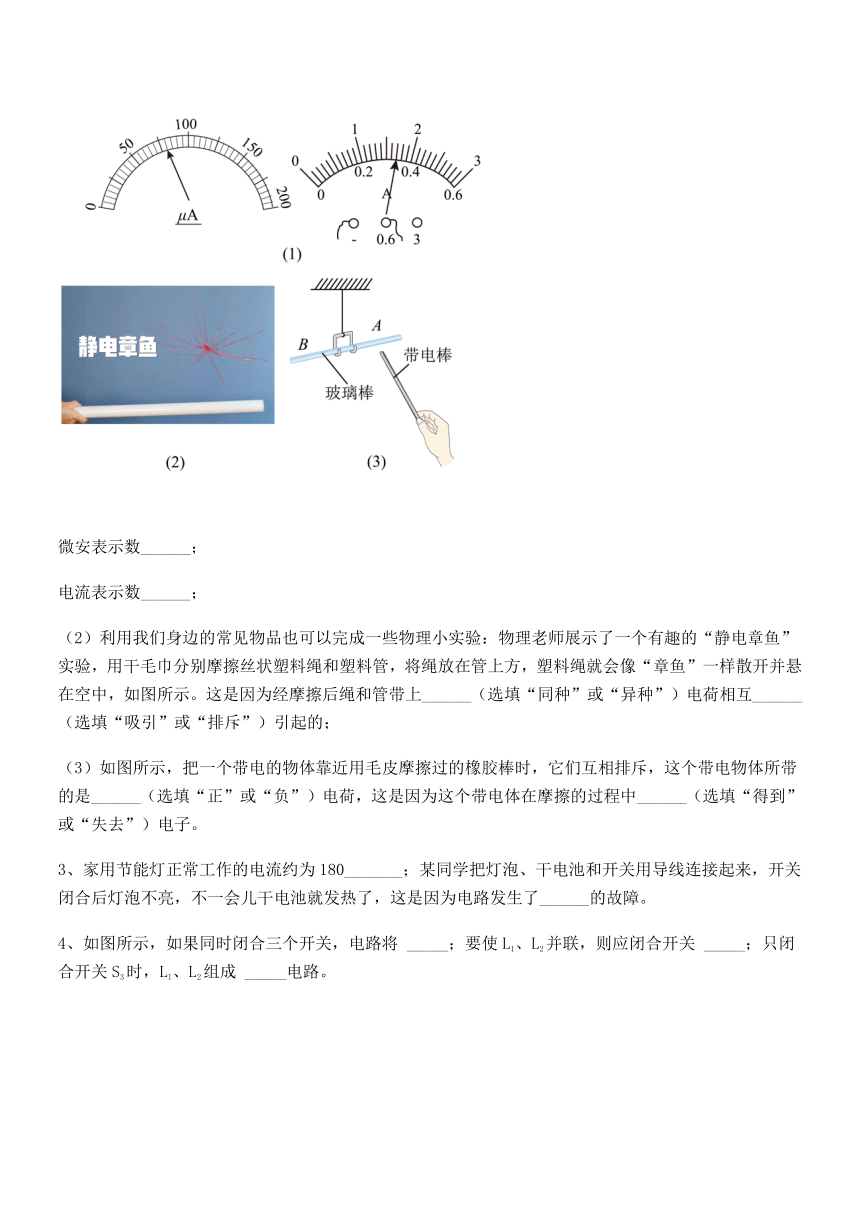

2、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
3、家用节能灯正常工作的电流约为180_______；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了______的故障。
4、如图所示，如果同时闭合三个开关，电路将 _____；要使L1、L2并联，则应闭合开关 _____；只闭合开关S3时，L1、L2组成 _____电路。
5、如图所示，当电流从发光二极管的______极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，发光二极管______（选填“仍能”或“不能”）发光，所以，发光二极管具有______性。
三、计算题（5小题，每小题10分，共计50分）
1、某蓄电池放电电流大小是1.5安，可以使用10小时，如果将电流调整到1.2安，则的该蓄电池可多使用多少小时？
2、认真观察图甲，分析并解答下面的问题：
（1）当开关S1、S2、S3都闭合时，电路状态为______；
（2）当只闭合S3时，若电流表A1的示数为0.5A，则通过L1的电流是多少______？
（3）当只闭合S1、S2时，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1、L2的电流分别是多少______？
3、在如图所示的电路中，电流表A1与A2的示数分别是0.7A和0.26A，则：
(1)两灯的连接方式是并联还是串联
(2)通过灯泡L2的电流为多少
(3)通过灯L1的电流为多少
4、在如图甲所示电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则通过L1的电流为______ A；通过L2的电流为______ A。
5、如图所示，R1=a，闭合开关S后，电压表V2的示数U2=bV，电流表A的示数I=cmA。求：
(1)电压表的示数；
(2)电阻的阻值。
---------参考答案-----------
一、单选题
1、D
【解析】
【详解】
通常情况下玻璃、陶瓷、泡沫餐盒不容易导电，是绝缘体，不锈钢杯容易导电，是导体，故ABC不符合题意，D符合题意。
故选D。
2、A
【解析】
【详解】
AB．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触金属球，电子经金属球金属杆到达金属箔片，金属箔片因为带负电，根据同种电荷相互排斥而张开一定角度，故A正确，B错误；
C．毛皮和橡胶棒摩擦的过程中毛皮失去电子，橡胶棒得到电子而带负电，故C错误；
D．橡胶棒接触验电器时，是电子从金属球转移到橡胶棒上，故D错误。
故选A。
3、B
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表的量程为0～3A，分度值为0.1A，示数1.5A；L2支路电流表的量程为0～0.6A，分度值为0.02A，示数0.3A，则灯L1中的电流
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A
故B符合题意，ACD不符合题意。
故选B。
4、B
【解析】
【详解】
此空调扇不会只有水循环而不送风，说明电路中不会出现只有电动机M2单独工作的情况；
A．同时闭合S1和S2，只有电动机M2工作，此时只有水循环而不送风，故A不符合题意；
B．只闭合S1，此时只有M1工作送风，同时闭合S1和S2，此时M1和M2都工作，此时吹凉风，不会只有水循环而不送风，故B符合题意；
C．只闭合S1，此时只有电动机M2工作，只有水循环而不送风，故C不符合题意；
D．只闭合S2，此时只有电动机M2工作，只有水循环而不送风，故D不符合题意。
故选B。
5、B
【解析】
【详解】
ACD．在开关闭合后，图中各灯泡均能与电源单独形成回路，电流有多条路径为并联，故ACD不符合题意；
B．在开关闭合后，该电路图中的各灯泡为顺次连接，电流只有一条路径，因此为串联电路，故B符合题意。
故选B。
6、C
【解析】
【详解】
通常情况下，橡胶、木材、塑料都属于绝缘体，铜是金属，属于导体。
故选C。
7、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
8、A
【解析】
【详解】
毛皮与橡胶棒摩擦时，电荷会发生转移，毛皮失去电子带正电，橡胶棒得到电子带负电，故BCD错误，A正确。
故选A。
9、D
【解析】
【详解】
A．玻璃棒不容易导电，玻璃棒属于绝缘体，金属球容易导电，属于导体，故A错误；
B．用丝绸摩擦过的玻璃棒因缺少电子而带正电，验电器不带电，当玻璃棒与金属球接触时，一部分电子会从验电器移动到玻璃棒，电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒到验电器，故B错误；
C．玻璃棒带正电，当其与验电器接触时，验电器也带正电，故C错误；
D．据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确。
故选D。
10、C
【解析】
【详解】
A．摩擦起电的实质是电子的转移，用丝绸摩擦过的玻璃棒因失去电子而带正电，丝绸因得电子而带负电，故A错误；
B．当玻璃棒接触A验电器的金属球时，验电器上自由电子转移玻璃棒上，使验电器A带正电，故B错误；
C．用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，B验电器由于失去电子而带正电，故C正确；
D．当金属棒把A、B两验电器连起来的瞬间，金属杆中有电流，且电流方向是从A到B，故D错误。
故选C。
二、填空题
1、1.28 0.32
【详解】
[1][2]由图可知，两个灯泡并联，电流表A1测量干路中的电流，电流表A2测量通过L2的电流，所以电流表A1的示数比电流表A2的示数大；因为两电流表指针位置相同，所以它们的量程不同，电流表A1的量程是0～3A，分度值为0.1A，电流表示数IA1=1.6A；电流表A2的量程是0～0.6A，分度值是0.02A，电流表读数IA2=0.32A；灯泡L2的电流
I2=IA2=0.32A
灯泡L1的电流
I1=IA1-IA2=1.6A-0.32A=1.28A
2、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
3、mA 短路
【详解】
[1]一盏家用节能灯正常工作的电流较小，约为
0.18A=180mA
[2]用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了电源短路，同时也使灯泡短路。
4、短路 S1、S2 串联
【详解】
[1]由电路图可知，如果同时闭合三个开关，电流从电源正极经导线开关没有经过用电器直接回到电源负极，此时电源短路，这是绝对不允许的。
[2]若要使两灯泡并联，则应使两灯泡的两端分别连接起来，所以要闭合S1和S2，断开S3，即两灯泡并联。
[3]由电路图可知，当只闭合开关S3时，电路只有一条电流路径，两灯首尾顺次连接，灯L1和L2串联。
5、正 不能 单向导电
【详解】
[1][2][3]二极管是用半导体材料制成的一种电子器件，当电流从发光二极管的正极流入时，发光二极管发光，若将电源正负极对调后，闭合开关，电路电流不能通过，发光二极管不能发光，所以，发光二极管具有单向导电性。
三、计算题
1、2.5h
【详解】
根据题意知道，手机电池的容量
当电流调整到1.2安时，该蓄电池可使用的时间
可多使用的时间
答：将电流调整到1.2安，该蓄电池可多使用2.5小时。
2、短路 0.5A 0.24A，0.26A
【详解】
解：（1）由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表相当于导线，所以电路处于短路状态。
（2）当只闭合S3时，此时灯泡L2与L1串联，已知电流表A1的示数为0.5A，由串联电路的电流特点可知通过L1的电流为0.5A。
（3）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表A2所接量程为0～0.6 A，由指针位置可知，其示数为0.26 A，故通过L2的电流为I2＝0.26A；
由于并联电路中干路电流等于各支路中电流之和，则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）短路；（2）通过L1的电流是0.5A；（3）通过L1的电流是0.24A，通过L2的电流为0.26A。
3、 (1)并联；(2)0.26A；(3)0.44A
【详解】
(1)由图可知，两灯的连接采用并联方式连接，A1测干路，A2测L2支路。
(2)通过灯泡L2的电流为0.26A。
(3)通过灯L1的电流为
答：(1)两灯的连接方式是并联；(2)通过灯泡L2的电流为0.26A；(3)通过灯L1的电流为0.44A。
4、1.2 0.3
【详解】
[1][2]当闭合开关后，两灯并联，电流表A1测量干路电流，电流表A2测量灯L2所在支路电流，可判断电流表A1接入大量程，其示数为1.5A，A2接入小量程，其示数为0.3A，则通过L2的电流为0.3A；根据并联分流可知，通过L1的电流为
5、 (1) ca×V；(2)
【详解】
解：
(1)两电阻串联，则流过R1的电流I1与流过R2的电流I2相等，均等于电流表的示数，即
I1=I2=I=cmA=cA
因为
R1=a
所以电压表V1的示数为
U1=I1R1=cAa=caV
(2) 电压表V2的示数U2=bV，I2=cA，则
R2===
答：(1) 电压表V1的示数U1为caV；
(2) 电阻R2的阻值为。
