人教版九年级物理第十五章-电流和电路定向练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

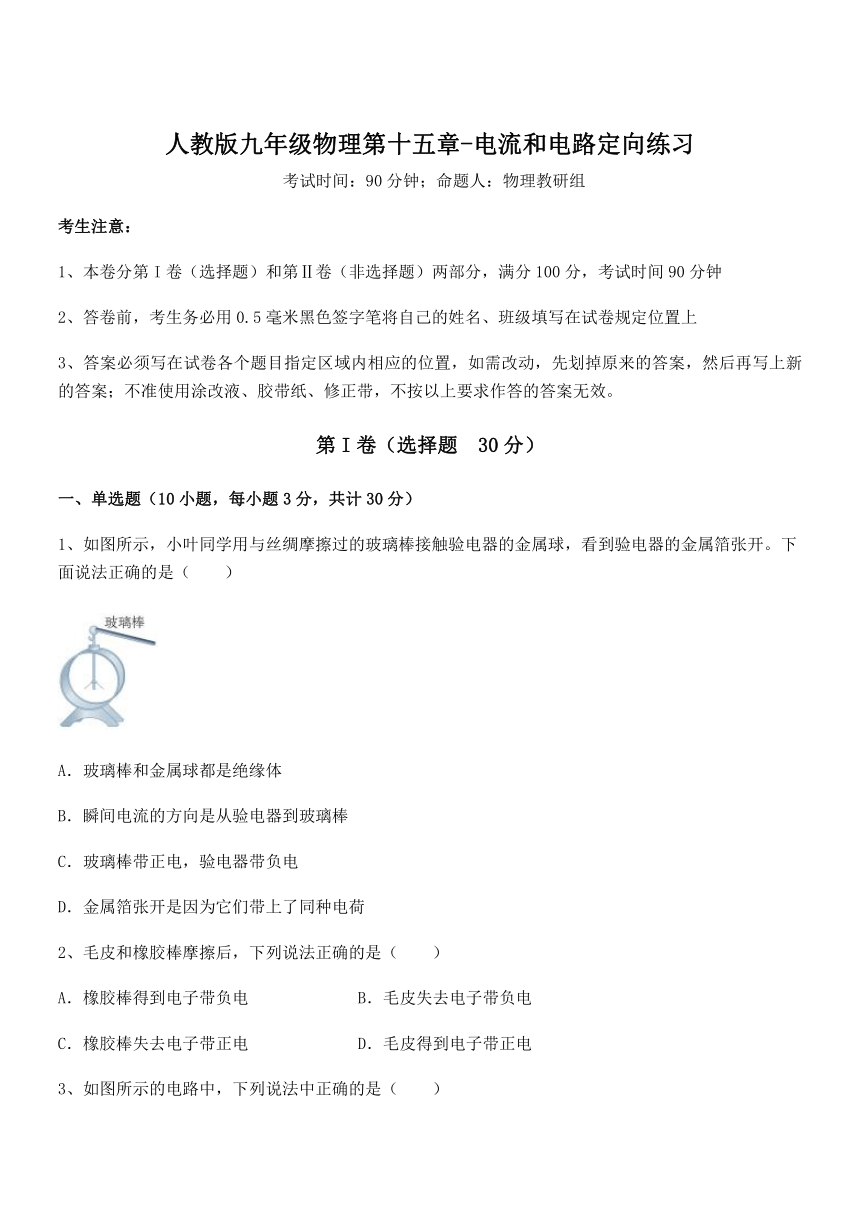

1、如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下面说法正确的是（　　）
A．玻璃棒和金属球都是绝缘体
B．瞬间电流的方向是从验电器到玻璃棒
C．玻璃棒带正电，验电器带负电
D．金属箔张开是因为它们带上了同种电荷
2、毛皮和橡胶棒摩擦后，下列说法正确的是（　　）
A．橡胶棒得到电子带负电 B．毛皮失去电子带负电
C．橡胶棒失去电子带正电 D．毛皮得到电子带正电

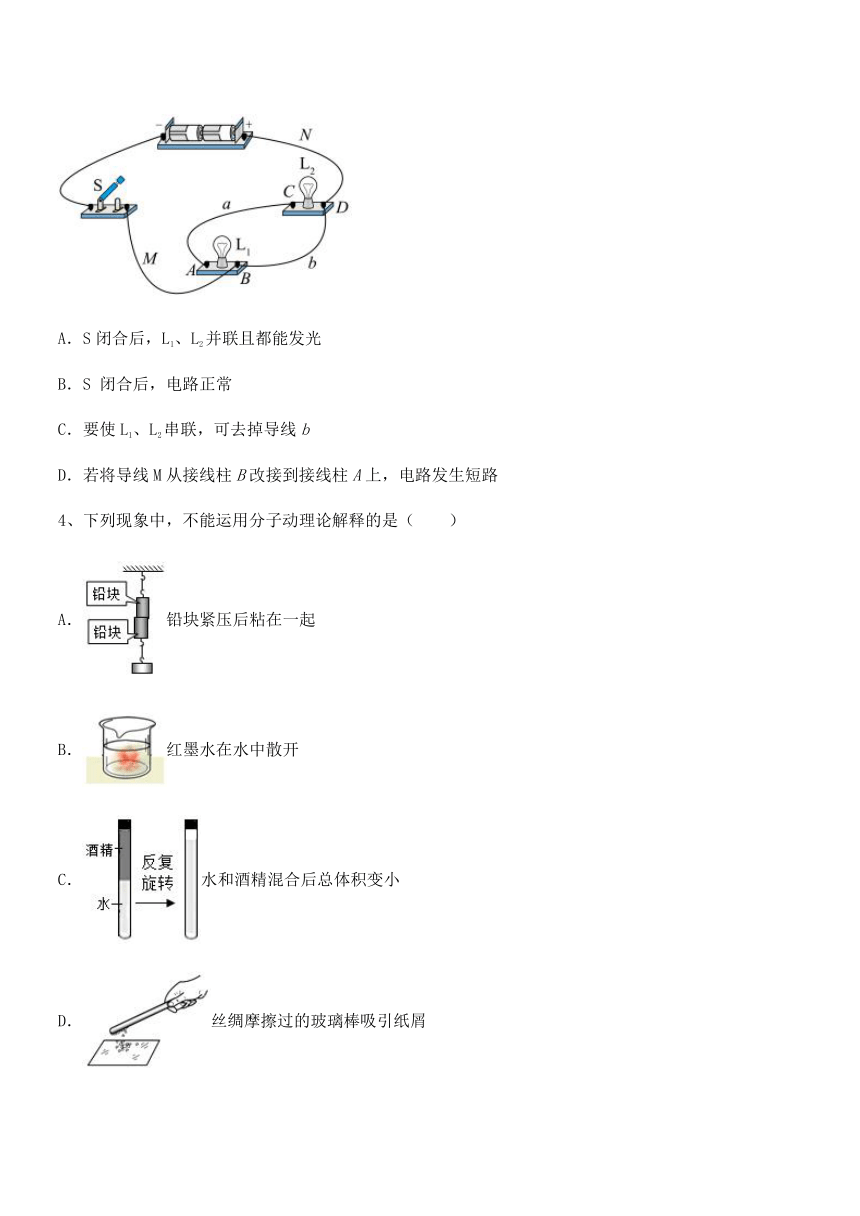

3、如图所示的电路中，下列说法中正确的是（　　）
A．S闭合后，L1、L2并联且都能发光
B．S 闭合后，电路正常
C．要使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到接线柱A上，电路发生短路
4、下列现象中，不能运用分子动理论解释的是（　　）
A．铅块紧压后粘在一起
B．红墨水在水中散开
C．水和酒精混合后总体积变小
D．丝绸摩擦过的玻璃棒吸引纸屑
5、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用

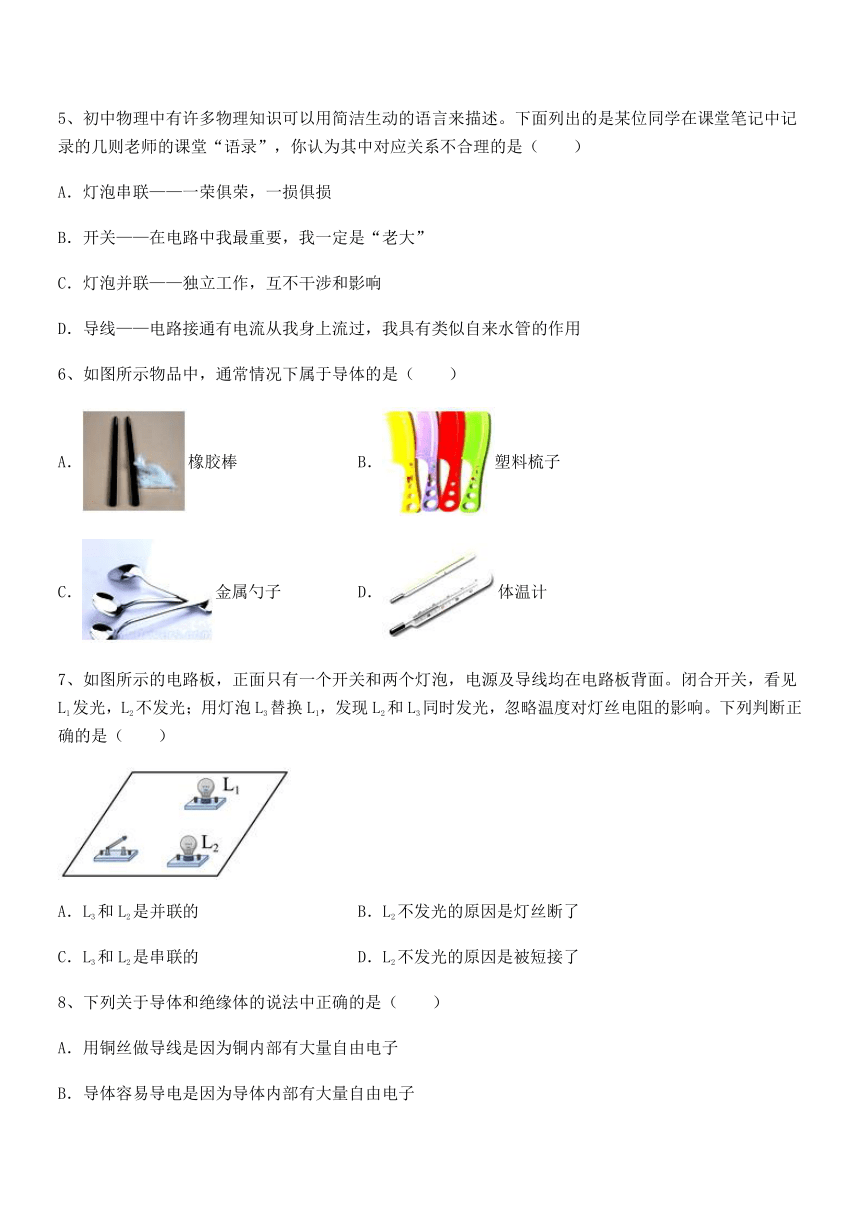

6、如图所示物品中，通常情况下属于导体的是（　　）
A．橡胶棒 B．塑料梳子
C．金属勺子 D．体温计
7、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）
A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了
8、下列关于导体和绝缘体的说法中正确的是（　　）
A．用铜丝做导线是因为铜内部有大量自由电子
B．导体容易导电是因为导体内部有大量自由电子
C．绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D．绝缘体不容易导电是因为绝缘体内部几乎没有自由电子

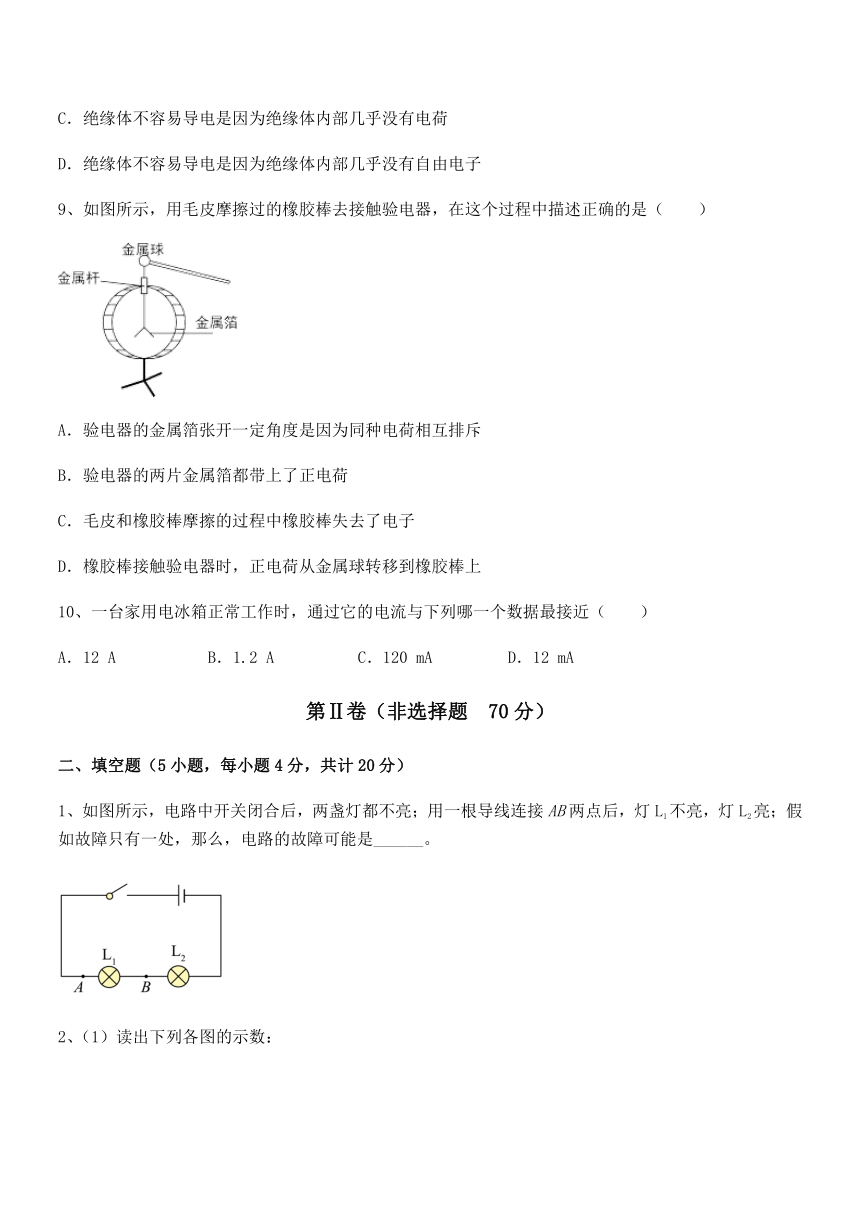

9、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（　　）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上
10、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（　　）
A．12 A B．1.2 A C．120 mA D．12 mA
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，电路中开关闭合后，两盏灯都不亮；用一根导线连接AB两点后，灯L1不亮，灯L2亮；假如故障只有一处，那么，电路的故障可能是______。

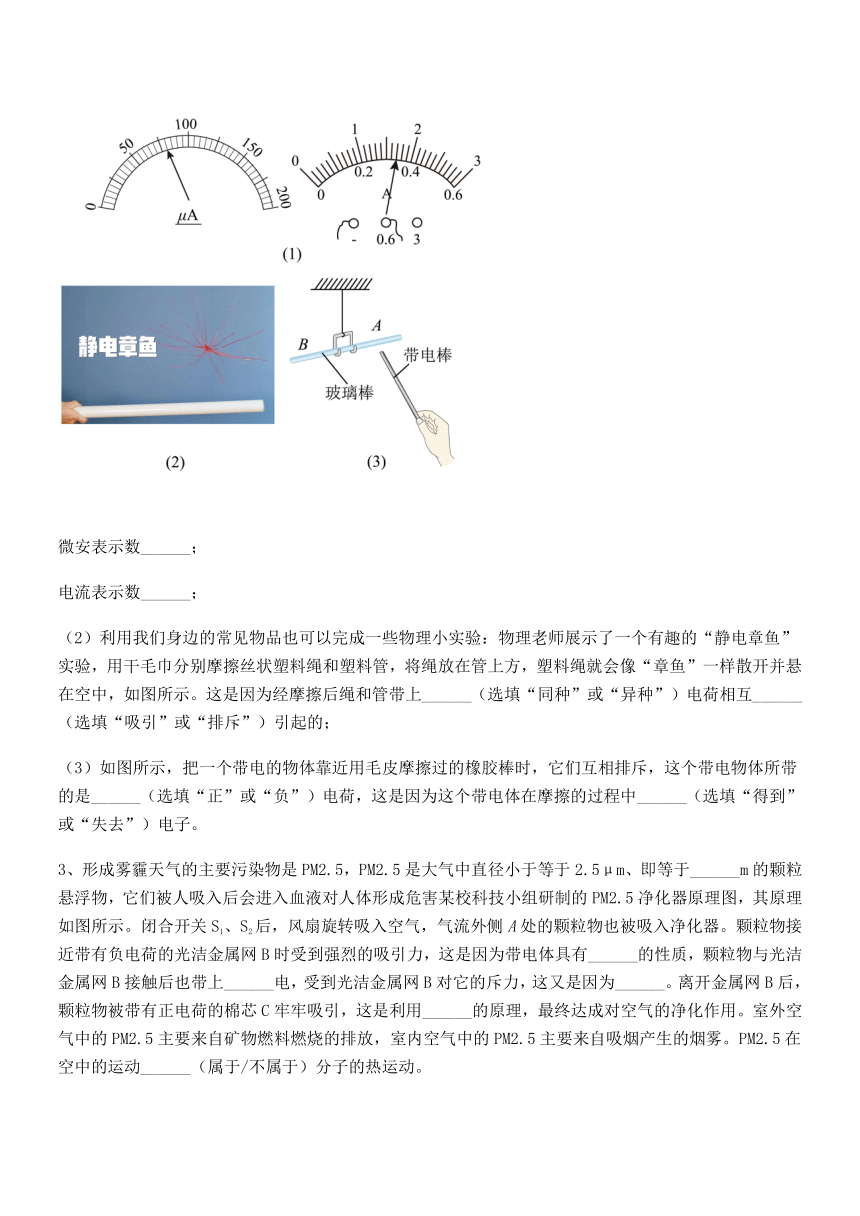

2、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
3、形成雾霾天气的主要污染物是PM2.5，PM2.5是大气中直径小于等于2.5μm、即等于______m的颗粒悬浮物，它们被人吸入后会进入血液对人体形成危害某校科技小组研制的PM2.5净化器原理图，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物接近带有负电荷的光洁金属网B时受到强烈的吸引力，这是因为带电体具有______的性质，颗粒物与光洁金属网B接触后也带上______电，受到光洁金属网B对它的斥力，这又是因为______。离开金属网B后，颗粒物被带有正电荷的棉芯C牢牢吸引，这是利用______的原理，最终达成对空气的净化作用。室外空气中的PM2.5主要来自矿物燃料燃烧的排放，室内空气中的PM2.5主要来自吸烟产生的烟雾。PM2.5在空中的运动______（属于/不属于）分子的热运动。
4、细心的可可同学发现公路上的路灯总是同时亮，同时熄灭的，应用所学知识告诉可可路灯的连接方式是_______；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______。
5、某中学科技节活动中，一位同学在触摸静电金属球后，这位同学的头发排斥“炸开”，原因是头上带上了___________电荷，人体属于___________体。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，电源电压恒为6V，小灯泡上标有“6V 0.4A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格为“20Ω 1A”。
(1)当开关S1、S2、S3都闭合时，电流表的示数为0.6A，则电压表的示数是多少？R1的阻值是多少？
(2)只闭合开关S3，移动滑动变阻器R2的滑片，在保证各元件安全工作的条件下，滑动变阻器连入电路的最大阻值是多少？
2、如图是一个实验用玻璃箱中的电路图。进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。求：
（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？
（2）闭合S1、S2、S3，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？
3、如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。
4、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数；
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
(3)若将S1、S2和S3同时闭合会发生什么现象？
5、认真观察图，分析并解答下面的问题：
(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1的电流是多少？
---------参考答案-----------
一、单选题
1、D
【解析】
【详解】
A．玻璃棒不容易导电，玻璃棒属于绝缘体，金属球容易导电，属于导体，故A错误；
B．用丝绸摩擦过的玻璃棒因缺少电子而带正电，验电器不带电，当玻璃棒与金属球接触时，一部分电子会从验电器移动到玻璃棒，电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒到验电器，故B错误；
C．玻璃棒带正电，当其与验电器接触时，验电器也带正电，故C错误；
D．据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确。
故选D。
2、A
【解析】
【详解】
毛皮与橡胶棒摩擦时，电荷会发生转移，毛皮失去电子带正电，橡胶棒得到电子带负电，故BCD错误，A正确。
故选A。
3、C
【解析】
【详解】
A．由图知，S闭合后，L1、L2被导线b短路，两灯不亮，会损坏电源，故A错误；
B．开关S闭合后，电流从电池正极出发，经过导线b和开关后回到电池负极，电流不经过用电器，会发生电源短路，故B错误；
C．去掉导线b时，电流从电池正极出发经过L2、L1、开关后回到电池负极，则L1、L2串联，故C正确；
D．由图知，将导线M从接线柱B改接到接线柱A上，则两灯并列连接，即L1、L2并联，故D错误。
故选C。
4、D
【解析】
【详解】
A．两块表面光滑的铅块相互紧压后“粘”在一起，说明分子间有引力。故A不符合题意；
B．分子永不停息地做无规则运动，红墨水在水中散开是扩散现象，说明分子在做无规则运动。故B不符合题意；
C．水和酒精混合后总体积变小，是因为分子之间存在间隙。故C不符合题意；
D．与丝绸摩擦过的玻璃棒吸引碎纸屑是带电体吸引轻小物体，不是分子间的作用力，故D符合题意。
故选D。
5、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
6、C
【解析】
【详解】
ABD．橡胶棒、塑料梳子、体温计（指玻璃外壳），通常情况下它们不容易导电，都属于绝缘体，故ABD不符合题意；
C．金属勺子是金属制品，容易导电，属于导体，故C符合题意。
故选C。
7、C
【解析】
【详解】
AC．若原来L1和L2并联，用灯泡L3替换L1后，根据并联电路中各支路互不影响的特点知道，对L2支路无影响，L2应该仍然不发光，而替换后发现L2和L3同时发光，所以两灯泡不是并联，即原来L1和L2是串联的，则替换后L2和L3是串联的，原来L2不发光是因为L2的实际功率太小造成的，综上所述，C正确，A错误；
B．根据题意知道，闭合开关， L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡L2也发光了，说明灯泡L2的灯丝没有断，故B错误。
D．若L2被短接了，则用灯泡L3替换L1时，L2依然不发光才对，但现在发光，故D错误。
故选C。
8、A
【解析】
【详解】
A．金属导电是由于金属里面有大量的自由电子，用铜丝做导线是因为铜内部有大量自由电子，故A正确；
B．导体容易导电是因为导体内部有大量自由电荷，自由电荷包括正负离子、自由电子，故B错误；
C．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，而不是没有电荷，故C错误；
D．绝缘体不容易导电的原因是因为绝缘体内部几乎没有自由电荷，故D错误。
故选A。
9、A
【解析】
【详解】
AB．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触金属球，电子经金属球金属杆到达金属箔片，金属箔片因为带负电，根据同种电荷相互排斥而张开一定角度，故A正确，B错误；
C．毛皮和橡胶棒摩擦的过程中毛皮失去电子，橡胶棒得到电子而带负电，故C错误；
D．橡胶棒接触验电器时，是电子从金属球转移到橡胶棒上，故D错误。
故选A。
10、B
【解析】
【详解】
家用电冰箱正常工作时，通过它的电流大小一般为0.5A~1.5A这个区间。
故选B。
二、填空题
1、灯泡L1断路
【详解】
由图可见，灯泡L1和L2串联，闭合开关时，发现灯泡L1、L2均不亮，说明灯泡L1或L2开路；用一根导线连接AB两点，即将导线并联在L1两端，灯泡L1被短路，没有电流通过，发现L2亮，说明灯泡L2没有问题，因此电路故障在灯泡L1断路。
2、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
3、2.5×10﹣6 吸引轻小物体 负 同种电荷相互排斥 异种电荷相互吸引 不属于
【详解】
[1] 根据1μm=10﹣6m，故
2.5μm＝2.5×10﹣6m
[2]带电体有吸引轻小物体的性质。颗粒物接近带有负电荷的光洁金属网B时受到强烈的吸引力，这是因为带有负电荷的光洁金属网B具有吸引轻小物体的性质。
[3]光洁金属网B带有负电荷是因为有多余的电子，不带电的颗粒与带负电的金属网接触后，部分电子转移到颗粒上，故颗粒带上负电。
[4][5]同种电荷相互排斥，异种电荷相互吸引。洁金属网B和颗粒带同种电荷，故受到光洁金属网B对它的斥力。离开金属网B后，颗粒物被带有正电荷的棉芯C牢牢吸引，这是利用异种电荷相互吸引的原理，最终达成对空气的净化作用。
[6]PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的热运动。
4、并联 串联
【详解】
[1]串联电路中电流只有一个路径，用电器相互影响，一个用电器损坏，其它用电器都不能工作；并联电路中，电流路径由多条，用电器互不影响。路灯虽然同时亮、同时灭，但任一路灯损坏，其他路灯仍能工作，所以是并联的。
[2]开关控制电灯的通断，必须把开关与它控制的电灯串联。
5、同种 导
【详解】
[1]当人在触摸静电球时，人身体就会带上电荷，即人的头发上会带上电荷，且都是同种电荷，由于同种电荷相互排斥，故此时人的头发会“炸开”。
[2]因电荷能从静电金属球转移得到人体的各个部位，故人体是导体。
三、计算题
1、 (1)0，30Ω；(2)15Ω
【详解】
(1)电压表测量滑动变阻器两端的电压，当开关S1、S2、S3都闭合时，滑动变阻器R2被短接，所以电压表的示数为0V。滑动变阻器R2被短接，灯泡L与定值电阻R1并联，UL=U1=U=6V，所以灯泡正常发光，通过灯泡的电流IL=0.4A，电流表测量干路的电流，I=0.6A，则通过R1的电流
I1=I-IL=0.6A-0.4A=0.2A
所以R1的电阻
(2)小灯泡的电阻为
在串联电路中，电压分配原理：导体两端的电压跟电阻成正比。因为电压表的量程为0~3V，所以当电压表示数最大为3V时，滑动变阻器接入电路的阻值最大，根据串联电路电压的规律知，此时小灯泡两端的电压为
U′L=U﹣U滑=6V﹣3V=3V
此时通过小灯泡的电流
因串联电路电流处处相等，则电路中的电流
I2=0.2A
则滑动变阻器连入电路的最大阻值为
答：(1)当开关S1、S2、S3都闭合时，电压表的示数是0；R1的阻值是。
(2)只闭合开关S3，移动滑动变阻器R2的滑片，在保证各元件安全工作的条件下，滑动变阻器连入电路的最大阻值是。
2、（1）0.36A；（2）0.9A
【详解】
解：（1）由图可知，只闭合S1时，L1和L2串联，因串联电路电流处处相等，所以当A1表示数为0.36A，则A2表示数为0.36A。
（2）S1、S2、S3都闭合，此时L1被短路，所以L2、L3并联；此时A1表测干路上的电流，A2表测L2支路上的电流，A3表测L3支路上的电流，根据并联电路的电流特点可知A3表示数为
I3=I-I2=1.5A-0.6A=0.9A
答：（1）只闭合S1，A1表示数为0.36A，则A2表示数为0.36A；
（2）闭合S1、S2、S3，A1表示数为1.5A，A2表示数0.6A，则A3表示数为0.9A。
3、0.6；0.5；0.4
【详解】
由图知道，三灯并联，电流表A1测干路电流，A3测通过L3的电流，所以I3=0.4A；A2测通过L2、L3的电流，据并联电路电流的特点知道
I2+I3=0.9A
由并联电路电流规律知道，通过灯L2的电流
I2 =IA2 -IA3 =0.9A-0.4A=0.5A
通过灯L1的电流
I1 =IA1 -IA2 =1.5A-0.9A=0.6A
答：通过灯L1的电流I1为0.6A；通过灯L2的电流I2为0.5A；通过灯L3的电流I3为0.4A。
4、 (1)0.1A，0；(2)0.4A；(3)发生电源短路，电源将被烧坏
【详解】
解：(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联；电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于图乙中的示数0.1A；电流表A3处于断路状态，因此示数为0。
(2)当开关S2和S3闭合，S1断开时，L1、L2并联；电流表A1测通过L2的电流，A2测通过L1的电流，A3测干路电流；因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2的示数为0.1A，A3的示数为0；
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为0.4A；
(3)若将S1、S2和S3同时闭合，会发生电源短路，电源将被烧坏。
5、 (1)0.1A；(2)0.24A
【详解】
解：(1)当只闭合S3时，灯泡L1、L2串联，已知电流表A1的示数为0.1A，由串联电路电路电流的规律可知通过L1的电流为0.1A。
(2)当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，通过L2的电流为0.26A，电流表A1的示数为0.5A，由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I-I2=0.5A-0.26A=0.24A
答：(1)通过L1的电流是0.1A；
(2)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
