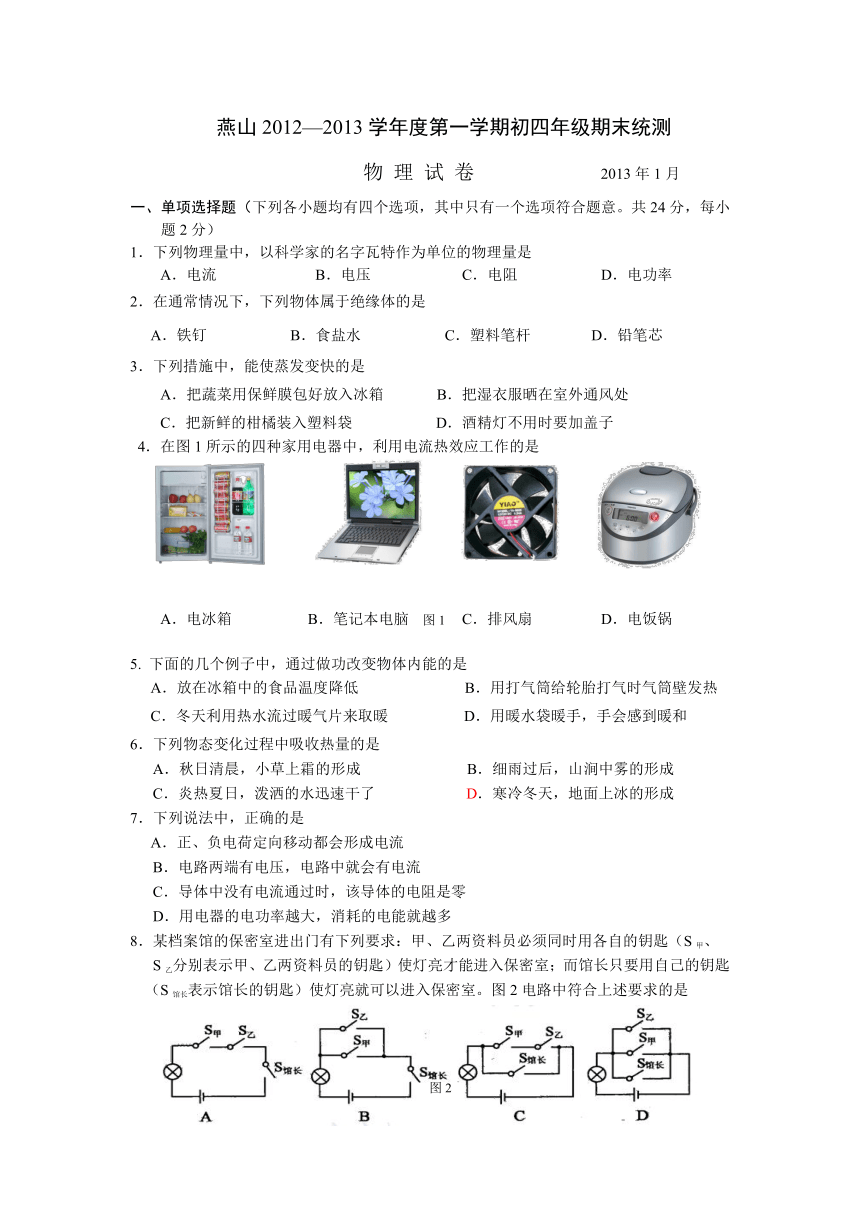

燕山2012—2013学年度第一学期初四年级期末统测
物 理 试 卷 2013年1月
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1．下列物理量中，以科学家的名字瓦特作为单位的物理量是
A．电流 B．电压 C．电阻 D．电功率
2．在通常情况下，下列物体属于绝缘体的是
A．铁钉 B．食盐水 C．塑料笔杆 D．铅笔芯
3．下列措施中，能使蒸发变快的是
A．把蔬菜用保鲜膜包好放入冰箱 B．把湿衣服晒在室外通风处
C．把新鲜的柑橘装入塑料袋 D．酒精灯不用时要加盖子
4．在图1所示的四种家用电器中，利用电流热效应工作的是
A．电冰箱 B．笔记本电脑 C．排风扇 D．电饭锅
5. 下面的几个例子中，通过做功改变物体内能的是
A．放在冰箱中的食品温度降低 B．用打气筒给轮胎打气时气筒壁发热
C．冬天利用热水流过暖气片来取暖 D．用暖水袋暖手，手会感到暖和
6．下列物态变化过程中吸收热量的是
A．秋日清晨，小草上霜的形成 B．细雨过后，山涧中雾的形成
C．炎热夏日，泼洒的水迅速干了 D．寒冷冬天，地面上冰的形成
7．下列说法中，正确的是
A．正、负电荷定向移动都会形成电流
B．电路两端有电压，电路中就会有电流
C．导体中没有电流通过时，该导体的电阻是零
D．用电器的电功率越大，消耗的电能就越多
某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、
S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙
（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。图2电路中符合上述要求的是

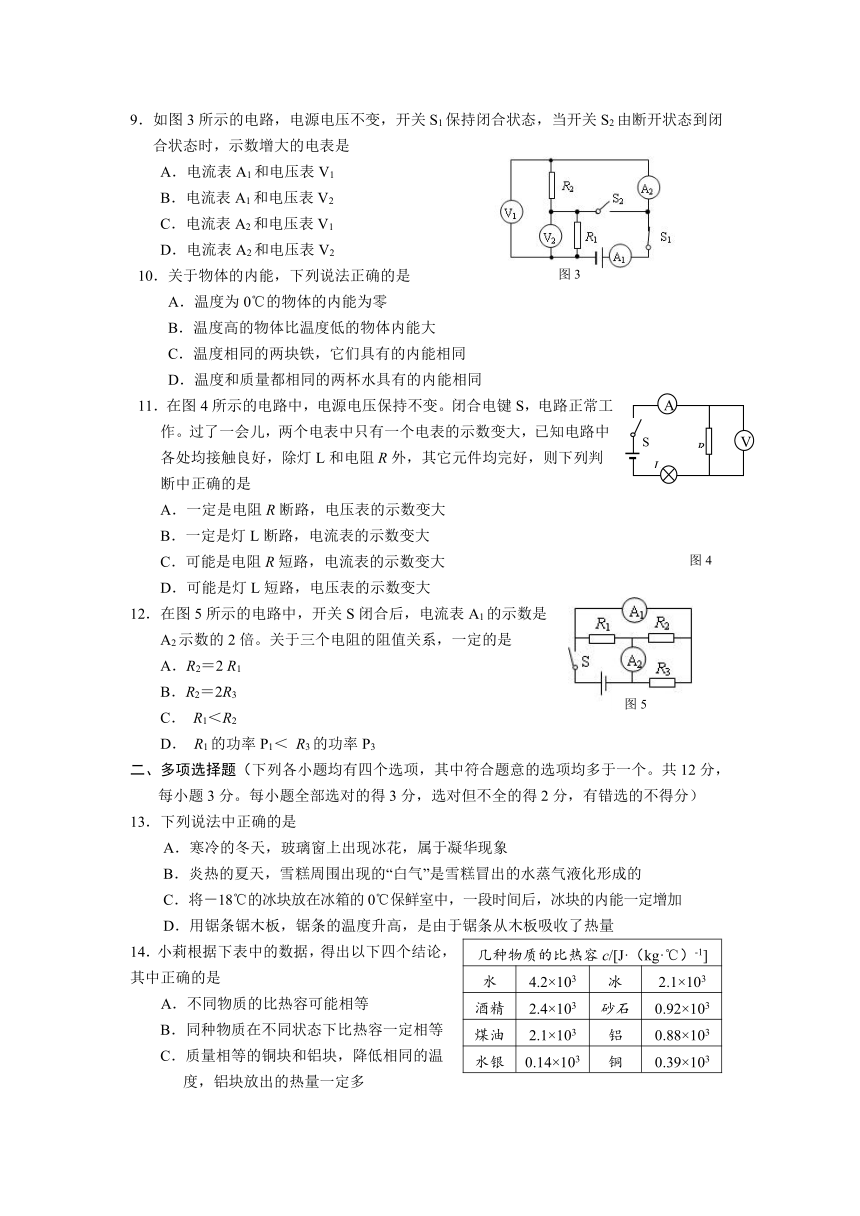

9．如图3所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭
合状态时，示数增大的电表是
A．电流表A1和电压表V1
B．电流表A1和电压表V2
C．电流表A2和电压表V1
D．电流表A2和电压表V2
10．关于物体的内能，下列说法正确的是
A．温度为0℃的物体的内能为零
B．温度高的物体比温度低的物体内能大
C．温度相同的两块铁，它们具有的内能相同
D．温度和质量都相同的两杯水具有的内能相同
11．在图4所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大，已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是
A．一定是电阻R断路，电压表的示数变大
B．一定是灯L断路，电流表的示数变大
C．可能是电阻R短路，电流表的示数变大
D．可能是灯L短路，电压表的示数变大
在图5所示的电路中，开关S闭合后，电流表A1的示数是
A2示数的2倍。关于三个电阻的阻值关系，一定的是
A．R2＝2 R1
B．R2＝2R3
C． R1＜R2
D． R1的功率P1＜ R3的功率P3
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共12分，每小题3分。每小题全部选对的得3分，选对但不全的得2分，有错选的不得分）
13．下列说法中正确的是
A．寒冷的冬天，玻璃窗上出现冰花，属于凝华现象
B．炎热的夏天，雪糕周围出现的“白气”是雪糕冒出的水蒸气液化形成的
C．将－18℃的冰块放在冰箱的0℃保鲜室中，一段时间后，冰块的内能一定增加
D．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
14．小莉根据下表中的数据，得出以下四个结论，其中正确的是
几种物质的比热容c/[J·（kg·℃）-1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
砂石
0.92×103
煤油
2.1×103
铝
0.88×103
水银
0.14×103
铜
0.39×103
A．不同物质的比热容可能相等
B．同种物质在不同状态下比热容一定相等
C．质量相等的铜块和铝块，降低相同的温
度，铝块放出的热量一定多
D．初温相等的酒精和砂石，吸收相等的热
量后，酒精的末温可能比砂石的末温高
15．关于电磁铁现象，下列说法中正确的是（ ）
A．磁场是由磁感线组成的
B．磁场对放入其中的小磁针一定有力的作用
C．导体中的负电荷在做定向移动时一定产生磁场
D．利用撒在磁场周围的铁屑可以判断该磁体周围各点的磁场方向

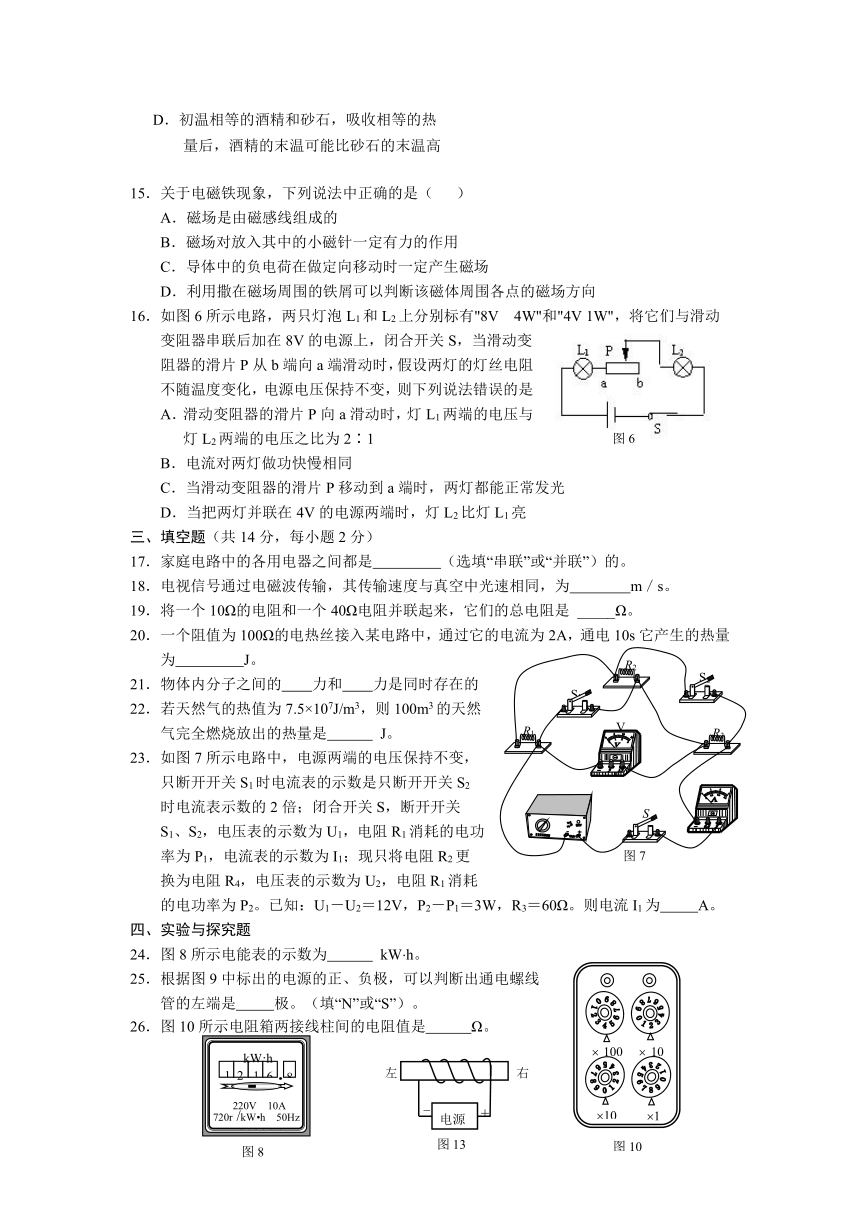

如图6所示电路，两只灯泡L1和L2上分别标有"8V 4W"和"4V 1W"，将它们与滑动
变阻器串联后加在8V的电源上，闭合开关S，当滑动变
阻器的滑片P从b端向a端滑动时，假设两灯的灯丝电阻
不随温度变化，电源电压保持不变，则下列说法错误的是
A．滑动变阻器的滑片P向a滑动时，灯L1两端的电压与
灯L2两端的电压之比为2∶1
B．电流对两灯做功快慢相同
C．当滑动变阻器的滑片P移动到a端时，两灯都能正常发光
D．当把两灯并联在4V的电源两端时，灯L2比灯L1亮
三、填空题（共14分，每小题2分）
17．家庭电路中的各用电器之间都是 （选填“串联”或“并联”）的。
18．电视信号通过电磁波传输，其传输速度与真空中光速相同，为 m／s。
19．将一个10Ω的电阻和一个40Ω电阻并联起来，它们的总电阻是 _____Ω。
一个阻值为100Ω的电热丝接入某电路中，通过它的电流为2A，通电10s它产生的热量
为 J。
物体内分子之间的 力和 力是同时存在的
若天然气的热值为7.5×107J/m3，则100m3的天然
气完全燃烧放出的热量是 J。
如图7所示电路中，电源两端的电压保持不变，
只断开开关S1时电流表的示数是只断开开关S2
时电流表示数的2倍；闭合开关S，断开开关
S1、S2，电压表的示数为U1，电阻R1消耗的电功
率为P1，电流表的示数为I1；现只将电阻R2更
换为电阻R4，电压表的示数为U2，电阻R1消耗
的电功率为P2。已知：U1－U2＝12V，P2－P1＝3W，R3＝60Ω。则电流I1为 A。
四、实验与探究题
24．图8所示电能表的示数为 kW(h。
根据图9中标出的电源的正、负极，可以判断出通电螺线
管的左端是 极。（填“N”或“S”）。
26．图10所示电阻箱两接线柱间的电阻值是 Ω。

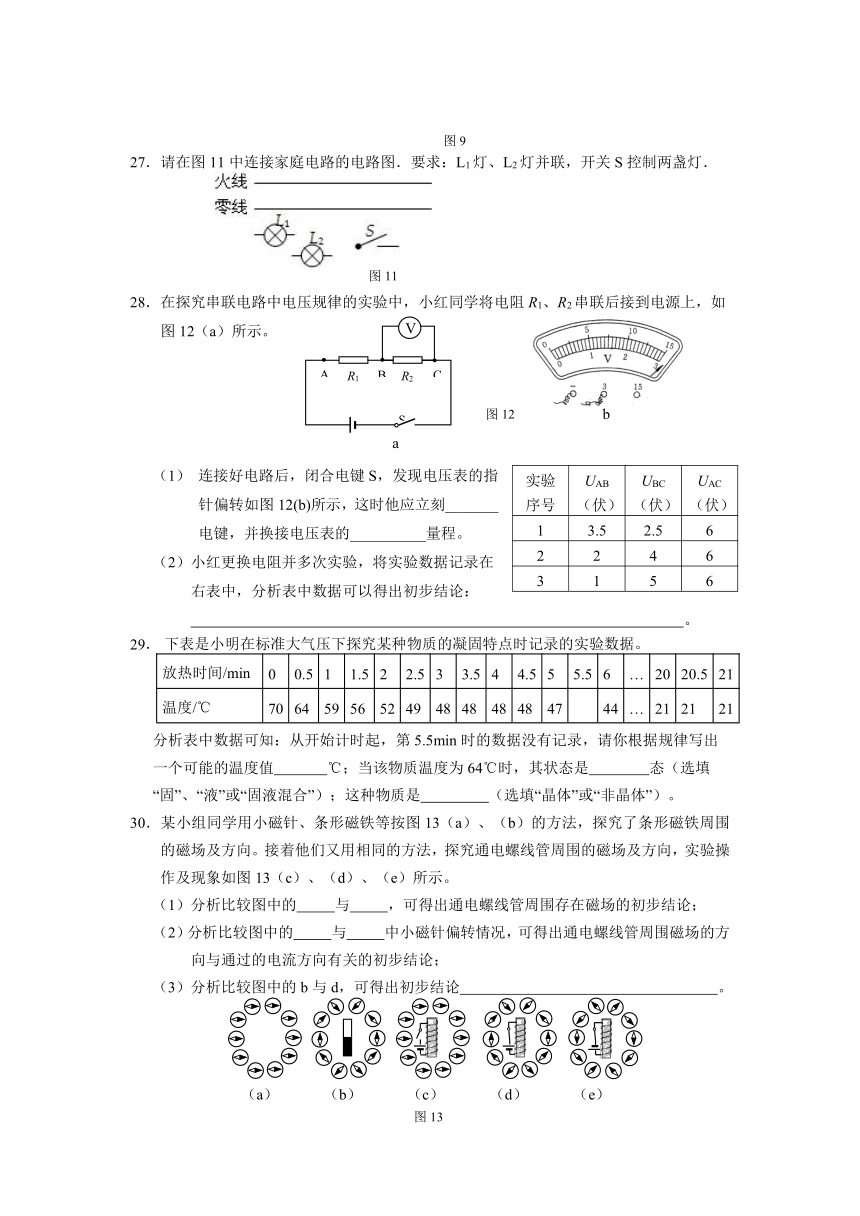

27．请在图11中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．
28．在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上，如
图12（a）所示。
实验
序号
UAB（伏）
UBC（伏）
UAC（伏）
1
3.5
2.5
6
2
2
4
6
3
1
5
6
（1） 连接好电路后，闭合电键S，发现电压表的指
针偏转如图12(b)所示，这时他应立刻_______
电键，并换接电压表的__________量程。
（2）小红更换电阻并多次实验，将实验数据记录在
右表中，分析表中数据可以得出初步结论：
。
放热时间/min
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
…
20
20.5
21
温度/℃
70
64
59
56
52
49
48
48
48
48
47
44
…
21
21
21
29．?下表是小明在标准大气压下探究某种物质的凝固特点时记录的实验数据。
分析表中数据可知：从开始计时起，第5.5min时的数据没有记录，请你根据规律写出
一个可能的温度值 ℃；当该物质温度为64℃时，其状态是 态（选填
“固”、“液”或“固液混合”）；这种物质是 （选填“晶体”或“非晶体”）。
30．某小组同学用小磁针、条形磁铁等按图13（a）、（b）的方法，探究了条形磁铁周围的磁场及方向。接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图13（c）、（d）、（e）所示。
（1）分析比较图中的 与 ，可得出通电螺线管周围存在磁场的初步结论；
（2）分析比较图中的 与 中小磁针偏转情况，可得出通电螺线管周围磁场的方
向与通过的电流方向有关的初步结论；
（3）分析比较图中的b与d，可得出初步结论 。

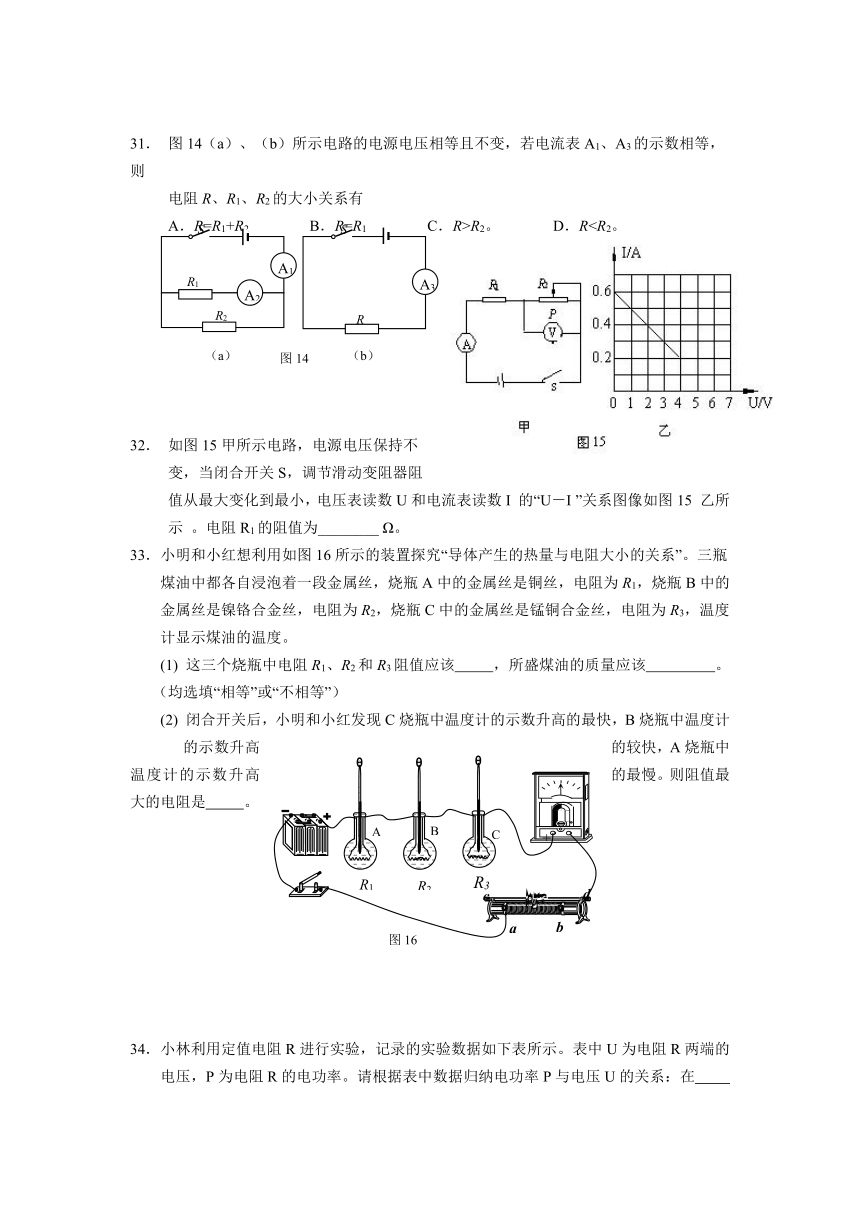

图14（a）、（b）所示电路的电源电压相等且不变，若电流表A1、A3的示数相等，则
电阻R、R1、R2的大小关系有
A．R=R1+R2 B．R=R1 C．R>R2。 D．R32． 如图15甲所示电路，电源电压保持不
变，当闭合开关S，调节滑动变阻器阻
值从最大变化到最小，电压表读数U和电流表读数I 的“U－I ”关系图像如图15 乙所
示 。电阻R1的阻值为________ Ω。
小明和小红想利用如图16所示的装置探究“导体产生的热量与电阻大小的关系”。三瓶
煤油中都各自浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻为R1，烧瓶B中的
金属丝是镍铬合金丝，电阻为R2，烧瓶C中的金属丝是锰铜合金丝，电阻为R3，温度
计显示煤油的温度。
(1) 这三个烧瓶中电阻R1、R2和R3阻值应该 ，所盛煤油的质量应该 。（均选填“相等”或“不相等”）
(2) 闭合开关后，小明和小红发现C烧瓶中温度计的示数升高的最快，B烧瓶中温度计
的示数升高的较快，A烧瓶中温度计的示数升高的最慢。则阻值最大的电阻是 。
34．小林利用定值电阻R进行实验，记录的实验数据如下表所示。表中U为电阻R两端的
电压，P为电阻R的电功率。请根据表中数据归纳电功率P与电压U的关系：在
的条件下，P = 。
35．在“测定小灯泡的额定功率”的实验中，待测小灯标有“2.5V”字样：
（1）在图17甲所示的电路中，有一根导线尚未连接，请用笔线代替导线在图中正确连
接。要求滑片向右移动时，电流表示数变大。
（2）闭合电键前，滑动变阻器连入电路阻值最大的目的是 。
（3）为了测出小灯的额定功率，在移动滑片时，眼睛应注意观察 的示数；当小
灯正常发光时，电流表的示数如图17乙所示，小灯的额定功率为 (8) 瓦。
若电压表损坏，现有阻值已知的定值电阻R0，用图18所示的电路也可以测量小
灯泡L的额定功率。请根据实验电路图补充完成下面的主要测量步骤：
① 闭合开关S和S1，断开S2，调节滑动变阻器使电流表的示数为I1，I1 ＝ ，
并记录电流表的示数为I1；
② 断开开关S1，闭合开关S和S2， ；记录此时
电流表的示数为I2；
③ 则灯泡L的额定功率P＝_________。（用已知量和实验中所测物理量的字母表示）
36．在研究产生感应电流的条件时，小军连接了如图19所示的
电路，他使导体棒ab沿水平方向运动，观察到电流计有示
数。于是小军认为只要闭合电路部分导体在磁场中运动，
就会产生感应电流。请你利用图19中的器材设计一个实
验，证明小军的说法是错误的。简述实验步骤和实验现象。
37．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器
一个、阻值已知的定值电阻一个、开关一个、导线若干。请选用上述器材，设计一个实
验证明：“当电阻保持不变时，该电阻消耗的电功率与该电阻两端电压的的平方成正比。”
（1）请在虚线框内画出实验电路图：
（2）写出实验步骤：
（3）设计出实验数据记录表：
五、计算题（共16分，
38．质量为0.2kg的热水，温度从90℃降低到40℃，放出的热量是多少？
[水的比热容为4.2×103 J/（kg·℃）]
如图20所示，电源电压保持不变，断开开关S3，分别只闭
合开关S1和只闭合开关S2时电阻R1和R2两端的电压之比
为4︰3，电阻R3两端的电压之比为2︰3。只闭合开关S2
时 ，电阻R3消耗的电功率为100W。求：
（1）只闭合开关S1时，电阻R1和R3消耗的电功率之比。
（2）开关S1、 S2 、S3都闭合时，电路消耗的总电功率。
如图21所示电路，电源是多档的学生电源，各档的电压不等。L是标有“8V 4W”的
小灯泡，R是定值电阻。当电源位于第一档，只闭合开关S，调节滑动变阻器的滑片P
处于某位置a时，灯泡正常发光，电压表的示数是5V，滑动变阻器的功率是Pa；当电
源位于第二档，只闭合开关S，调节滑动变阻器的滑片P处于某位置b时，电压表的示
数是2.5V，滑动变阻器的功率是Pb，Pa︰Pb =12︰7；当电源位于第三档，开关都闭合，
调节滑动变阻器的滑片P处于a点时，灯泡的亮度与第二种情况相同，滑动变阻器的功
率Pa‘，且Pa‘︰Pa = 16︰9。不考虑温度对灯丝电阻的影响。
求：（1）滑动变阻器分别位于a点时接入电路的电阻值
（2）第二档电源电压
燕山2012—2013学年度第一学期初四年级期末统测
物 理 试 卷 答 案 及 评 分 标 准 2013年1月
一、二、选择题（共36分）
题 号
1
2
3
4
5
6
7
8
答 案
D
C
B
D
B
C
A
C
题 号
9
10
11
12
13
14
15
16
答 案
A
D
C
D
AC
ACD
BC
ACD
三、填空题（每小题2分，共14分）
题号
答案
题号
答案
题号
答案
题号
答案
17
并
18
3×108
19
8
20
4×103
21
引、斥
22
7.5×109
23
0.15
四、实验与探究题（每空1分，共34分）
题 号
答 案
分 数
24
1216.8
1分
25
N
1分
26
4208
1分
27
1分
28
断开 15V
串联电路两端的总电压等于各串联电阻两端的电压之和
3分
29
46(或45) 液 晶
3分
30
（1）b与d（或b与e） （2）d与e
（3）通电螺线管周围的磁场形状与条形磁体周围的磁场形状相似
3分
31
D
1分
32
10
1分
33
(1)不相等 相等 （2）R3
3分
34
R等于10Ω不变（或R不变） P ＝
2分
35
保护电路 （3）电压表 0.8
（4） ①且I1 =
②保持滑动变阻器的阻值不变
③2.5V（I2 -I1）
6分
36
使导体棒上下运动，电流计指针无偏转
2分
37
（1）图
（2）实验步骤：
①断开开关S，按图连接电路，且使滑动变阻器接入电路阻值最大。
②闭合开关S，调节滑动变阻器到适当位置，用调好的电压表、电流表分别测出定值电阻两端的电压U1和通过该电阻的电流I1，记录在表格中；
③调节滑动变阻器滑片位置，再次记录电压表和电流表的示数为U2、I2，并填写在表格中；
④仿照步骤③，再做四次实验，分别测出定值电阻两端的电压和通过该电阻的电流，分别记为U3、I3， U4、I4 ，U5、I5， U6、I6。
⑤计算出各次电压的平方值U2，记录在表格中。
⑥利用公式P=UI分别计算出定值电阻消耗的功率P1、P2、P3、P4、P5和P6 ，并把数据记录在表格中。
（3）记录数据的表格
电阻R/Ω
电压U/V
电流I/A
电压的平方U2/V2
功率P/W
6分
五、计算题（共16分）
题 号
答 案
说明
38
解：Q放＝cm（t0－t）
＝4.2×103J／(kg·℃)×0.2kg×(90℃－40℃)
＝4.2×104J
1分
1分
1分
39
解：只闭合开关S1时，等效电路如图1所示
只闭合开关S1时，等效电路如图2所示
开关S1、S2、S3都闭合时，等效电路如图3所示
对于同一电阻R3
……………………………………
解得： ……………………………………
I1 (R1＋R3) ＝I 2(R 2＋R 3)
R 2 ＝ R3 R1 ＝2 R3
……………………………………
开关都闭合时
∵R 2 ＝ R3 ∴ U2＝U3′＝U
由：P1＝ P2＝ P3′＝＝100W
解得：P1＝200W P2＝400W
P总＝P1＋ P2＝200W＋400W＝600W
1分
1分
1分
1分
1分
1分
40
解：当电源位于第一档，只闭合开关S1，调节滑动变阻器的滑片P处
于a点时和滑片P处于b点的等效电路图分别如图1、2所示
当电源位于第三档，开关都闭合，调节滑动变阻器的滑片P处于
a点时，等效电路图如图3所示
…
1
当电源位于第一档，由灯正常发光
UL = 8V，
…………………………………
I1R = 5 V I2R = 2.5V ………………………
…………………………………
UL' = I 2 RL = 0.25A ×16Ω=4V …………………………………
图2与图3中灯泡亮度相同
U3 = UL' = 4V
得到Ua =3V
…………………………………
Ub= I2Rb = 0.25 A×14Ω=3.5V
U2 =UL' ＋ Ub＋ 2.5V = 4V＋3.5V＋2.5V=10V…………………
1分
1分
1分
1分
1分
1分
1分
