北京市西城区（北区）2013届九年级上学期期末考试物理试题

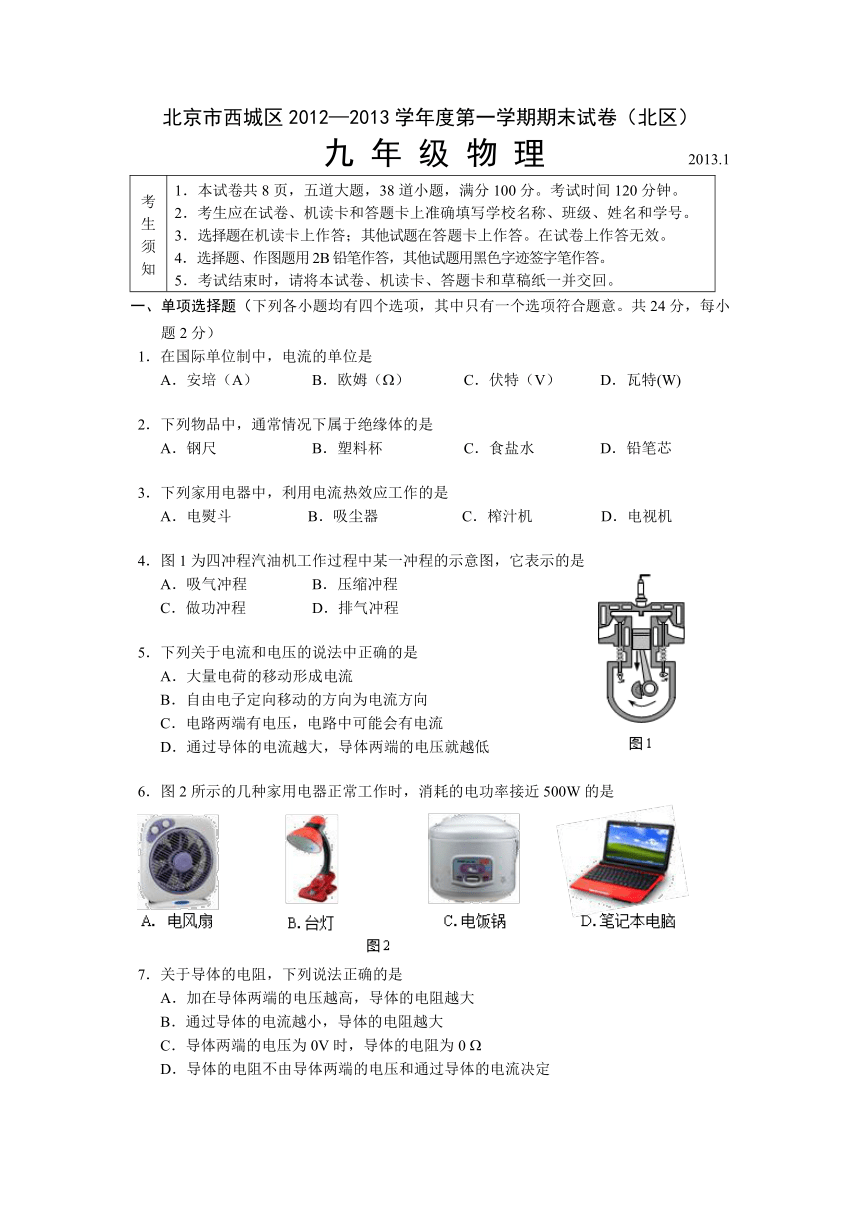

北京市西城区2012—2013学年度第一学期期末试卷（北区）
九 年 级 物 理 2013.1
考
生
须
知
1．本试卷共8页，五道大题，38道小题，满分100分。考试时间120分钟。
2．考生应在试卷、机读卡和答题卡上准确填写学校名称、班级、姓名和学号。
3．选择题在机读卡上作答；其他试题在答题卡上作答。在试卷上作答无效。
4．选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束时，请将本试卷、机读卡、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1．在国际单位制中，电流的单位是
A．安培（A） B．欧姆（(） C．伏特（V） D．瓦特(W)
2．下列物品中，通常情况下属于绝缘体的是
A．钢尺 B．塑料杯 C．食盐水 D．铅笔芯
3．下列家用电器中，利用电流热效应工作的是
A．电熨斗 B．吸尘器 C．榨汁机 D．电视机
4．图1为四冲程汽油机工作过程中某一冲程的示意图，它表示的是
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
5．下列关于电流和电压的说法中正确的是
A．大量电荷的移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流
D．通过导体的电流越大，导体两端的电压就越低
6．图2所示的几种家用电器正常工作时，消耗的电功率接近500W的是
7．关于导体的电阻，下列说法正确的是
A．加在导体两端的电压越高，导体的电阻越大
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压为0V时，导体的电阻为0 (
D．导体的电阻不由导体两端的电压和通过导体的电流决定

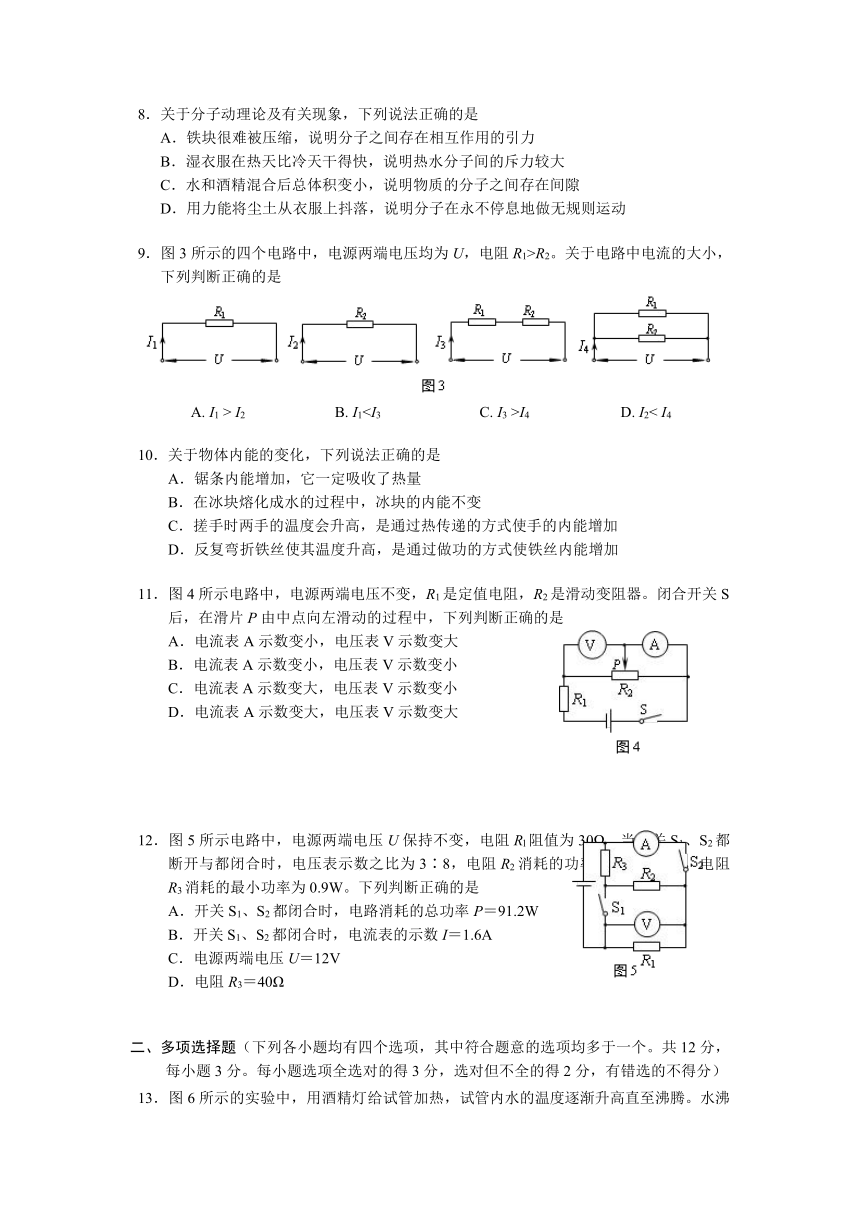

8．关于分子动理论及有关现象，下列说法正确的是
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．湿衣服在热天比冷天干得快，说明热水分子间的斥力较大
C．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动
9．图3所示的四个电路中，电源两端电压均为U，电阻R1>R2。关于电路中电流的大小，下列判断正确的是
A. I1 > I2 B. I1I4 D. I2< I4
10．关于物体内能的变化，下列说法正确的是
A．锯条内能增加，它一定吸收了热量
B．在冰块熔化成水的过程中，冰块的内能不变?
C．搓手时两手的温度会升高，是通过热传递的方式使手的内能增加???
D．反复弯折铁丝使其温度升高，是通过做功的方式使铁丝内能增加
11．图4所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P由中点向左滑动的过程中，下列判断正确的是
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数变大
12．图5所示电路中，电源两端电压U保持不变，电阻Rl阻值为30Ω。当开关S1、S2都断开与都闭合时，电压表示数之比为3∶8，电阻R2消耗的功率之比为1∶4 ，电阻R3消耗的最小功率为0.9W。下列判断正确的是
A．开关S1、S2都闭合时，电路消耗的总功率P＝91.2W
B．开关S1、S2都闭合时，电流表的示数I＝1.6A
C．电源两端电压U＝12V
D．电阻R3＝40Ω
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共12分，每小题3分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）

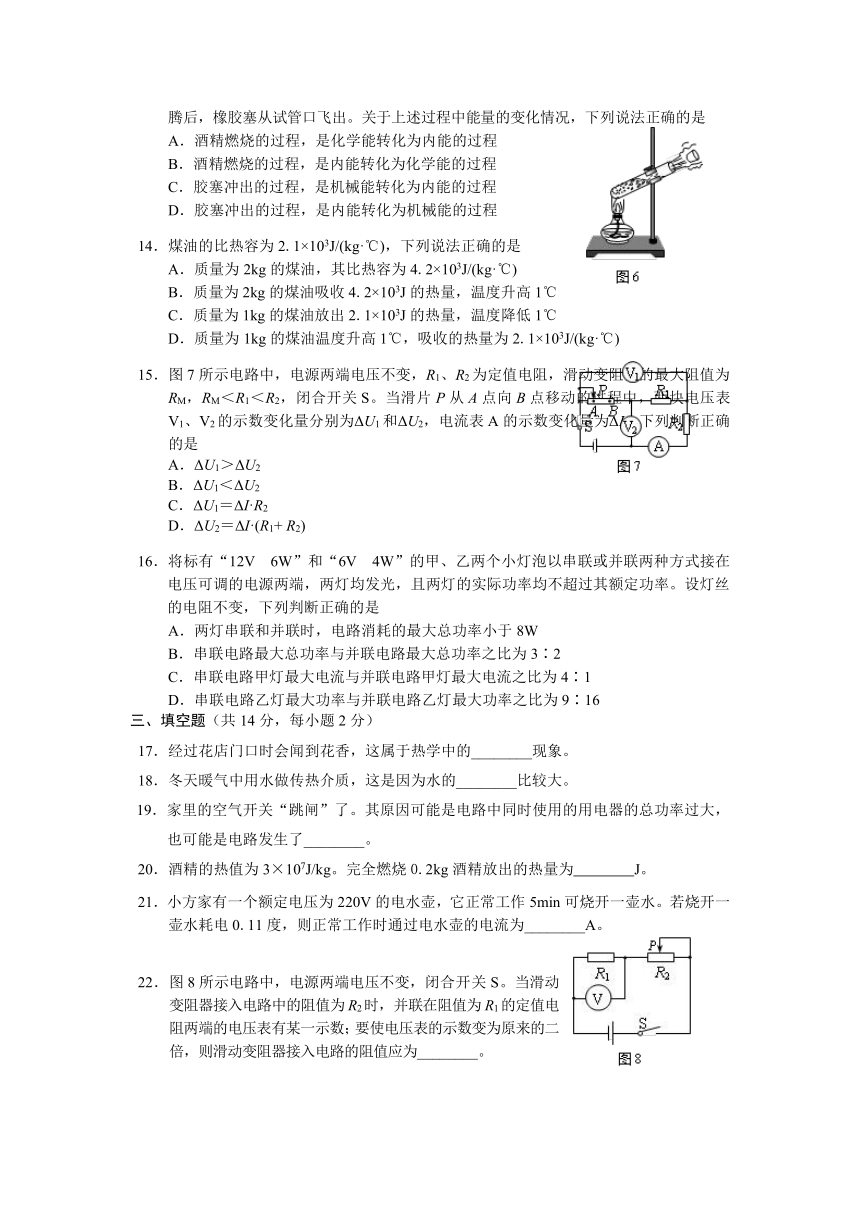

13．图6所示的实验中，用酒精灯给试管加热，试管内水的温度逐渐升高直至沸腾。水沸腾后，橡胶塞从试管口飞出。关于上述过程中能量的变化情况，下列说法正确的是
A．酒精燃烧的过程，是化学能转化为内能的过程
B．酒精燃烧的过程，是内能转化为化学能的过程
C．胶塞冲出的过程，是机械能转化为内能的过程
D．胶塞冲出的过程，是内能转化为机械能的过程
14．煤油的比热容为2.1×103J/(kg·℃)，下列说法正确的是
A．质量为2kg的煤油，其比热容为4.2×103J/(kg·℃)
B．质量为2kg的煤油吸收4.2×103J的热量，温度升高1℃
C．质量为1kg的煤油放出2.1×103J的热量，温度降低1℃
D．质量为1kg的煤油温度升高1℃，吸收的热量为2.1×103J/(kg·℃)
15．图7所示电路中，电源两端电压不变，R1、R2为定值电阻，滑动变阻器的最大阻值为RM，RM＜R1＜R2，闭合开关S。当滑片P从A点向B点移动的过程中，两块电压表V1、V2的示数变化量分别为ΔU1和ΔU2，电流表A的示数变化量为ΔI。下列判断正确的是
A．ΔU1＞ΔU2
B．ΔU1＜ΔU2
C．ΔU1＝ΔI·R2
D．ΔU2＝ΔI·(R1+ R2)
16．将标有“12V 6W”和“6V 4W”的甲、乙两个小灯泡以串联或并联两种方式接在电压可调的电源两端，两灯均发光，且两灯的实际功率均不超过其额定功率。设灯丝的电阻不变，下列判断正确的是
A．两灯串联和并联时，电路消耗的最大总功率小于8W
B．串联电路最大总功率与并联电路最大总功率之比为3∶2
C．串联电路甲灯最大电流与并联电路甲灯最大电流之比为4∶1
D．串联电路乙灯最大功率与并联电路乙灯最大功率之比为9∶16
三、填空题（共14分，每小题2分）
17．经过花店门口时会闻到花香，这属于热学中的((((((((现象。
18．冬天暖气中用水做传热介质，这是因为水的((((((((比较大。
19．家里的空气开关“跳闸”了。其原因可能是电路中同时使用的用电器的总功率过大，也可能是电路发生了((((((((。
20．酒精的热值为3×107J/kg。完全燃烧0.2kg酒精放出的热量为 J。
21．小方家有一个额定电压为220V的电水壶，它正常工作5min可烧开一壶水。若烧开一壶水耗电0.11度，则正常工作时通过电水壶的电流为((((((((A。
22．图8所示电路中，电源两端电压不变，闭合开关S。当滑动 变阻器接入电路中的阻值为R2时，并联在阻值为R1的定值电阻两端的电压表有某一示数；要使电压表的示数变为原来的二倍，则滑动变阻器接入电路的阻值应为((((((((。
23．如果将电阻丝R1、R2串联接在电压为2U的电源两端，电阻丝R1、R2在60s内产生的总热量为2Q；如果只将电阻丝R1接在电压为U的电源两端，电阻丝R1在120s内产生的热量为5Q；如果将电阻丝R1、R2并联接在电压为U的电源两端，要使电阻丝R1、R2产生的总热量为25Q，则需要通电的时间是((((((((s。
四、实验与探究题（共34分。24~26题各2分、35题5分。其他小题每空1分，每图1分）
24．如图9所示，电阻箱的示数为((((((((Ω。
25．如图10所示，电能表的示数是((((((((kW·h。
26．用笔画线代替导线，把带有开关的插座正确地接入图11所示的家庭电路中。
27． 物理小组的同学们组装了如图12所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的燃料盒中分别装有两种不同的燃料。
⑴若要比较液体的吸热本领，应选((((((((两图的实验装置进行实验。（在 “甲、乙、丙”中选填）
⑵实验过程中，若浸在液体中的温度计示数都升高了50°C，加热时间较短的液体比热容较((((((((。
⑶实验过程中，若加热相同的时间，温度升高较多的液体比热容较((((((((。
⑷根据实验数据同学们绘制出如图13所示的图像。由图像可知：液体((((((((的比热容较大。（选填“A”或“B”）
28．如图14所示，在玻璃瓶中放入少量水，用瓶塞盖紧瓶口，然后往瓶中打气。当瓶塞被推开时，可以看到瓶内有“白气”产生。这是由于瓶内气体对((((((((做功，使气体内能((((((((，温度((((((((，水蒸气液化成小水滴而形成的。

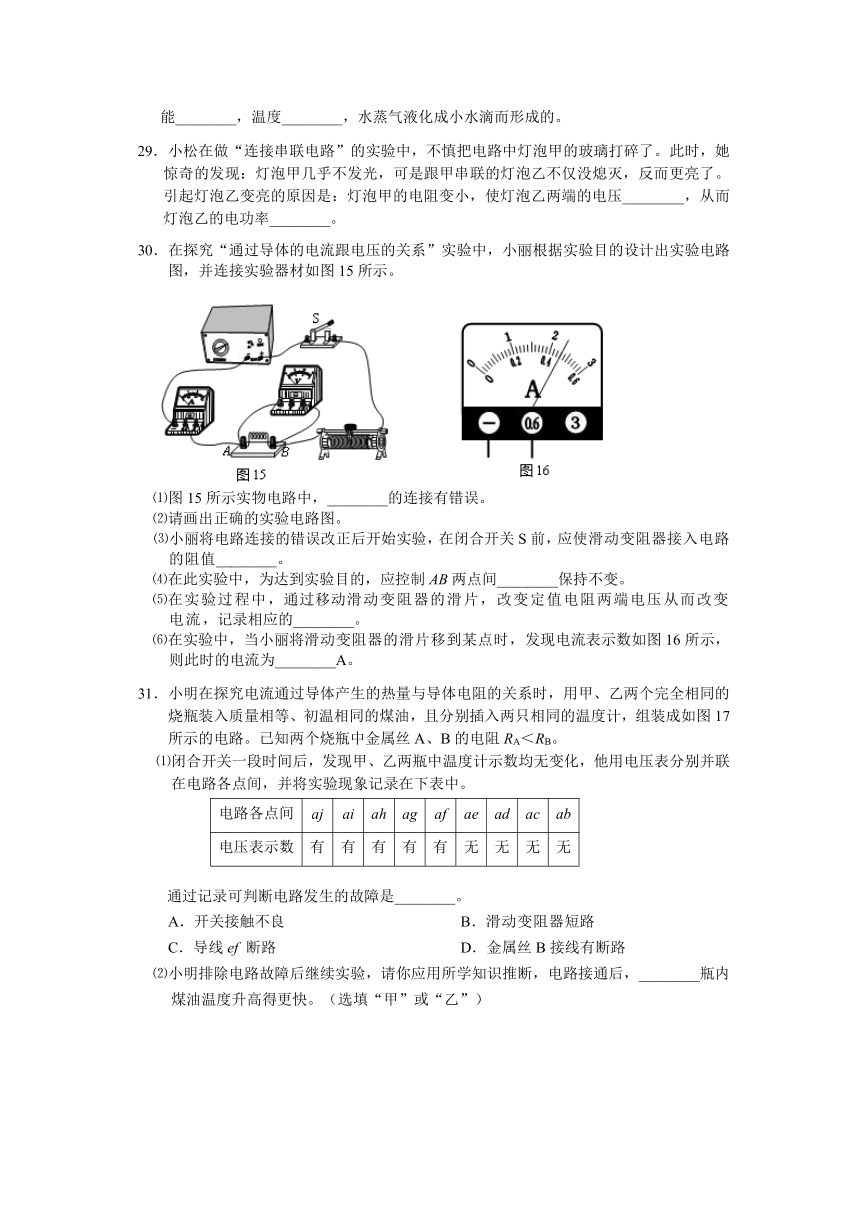

29．小松在做“连接串联电路”的实验中，不慎把电路中灯泡甲的玻璃打碎了。此时，她惊奇的发现：灯泡甲几乎不发光，可是跟甲串联的灯泡乙不仅没熄灭，反而更亮了。引起灯泡乙变亮的原因是：灯泡甲的电阻变小，使灯泡乙两端的电压((((((((，从而灯泡乙的电功率((((((((。
30．在探究“通过导体的电流跟电压的关系”实验中，小丽根据实验目的设计出实验电路图，并连接实验器材如图15所示。
⑴图15所示实物电路中，((((((((的连接有错误。
⑵请画出正确的实验电路图。
⑶小丽将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器接入电路的阻值((((((((。
⑷在此实验中，为达到实验目的，应控制AB两点间((((((((保持不变。
⑸在实验过程中，通过移动滑动变阻器的滑片，改变定值电阻两端电压从而改变电流，记录相应的((((((((。
⑹在实验中，当小丽将滑动变阻器的滑片移到某点时，发现电流表示数如图16所示，则此时的电流为((((((((A。
31．小明在探究电流通过导体产生的热量与导体电阻的关系时，用甲、乙两个完全相同的烧瓶装入质量相等、初温相同的煤油，且分别插入两只相同的温度计，组装成如图17所示的电路。已知两个烧瓶中金属丝A、B的电阻RA＜RB。
⑴闭合开关一段时间后，发现甲、乙两瓶中温度计示数均无变化，他用电压表分别并联在电路各点间，并将实验现象记录在下表中。
通过记录可判断电路发生的故障是((((((((。
A．开关接触不良 B．滑动变阻器短路
C．导线ef 断路 D．金属丝B接线有断路
⑵小明排除电路故障后继续实验，请你应用所学知识推断，电路接通后，((((((((瓶内煤油温度升高得更快。（选填“甲”或“乙”）
32．定值电阻R1和R2并联后，接在电压可调的电源两端，干路电流I随电源电压U变化关系的图像如图18所示。已知R1＝30Ω，则R2＝((((((((Ω。
33．小欧采用如图19所示的电路探究导体的电阻与导体长度的关系，其中电源两端电压为12V不变。实验中，他把横截面积相同、长度不同的镍铬合金电阻丝依次接入电路的a、b两点，并将各次镍铬合金电阻丝的长度L及对应的电流I分别记录在下表中。

请根据表中的数据，归纳导体的电阻跟导体长度的关系：当((((((((一定时，((((((((。
34．小斌要测量小灯泡的额定功率。实验桌上备有如下器材：符合要求的电源、额定电压为U0的小灯泡L、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀双掷开关各一个，导线若干。他设计了如图20所示的电路进行实验。
⑴请你帮助小斌将实物电路图补充完整。
⑵连接好电路后，请你将正确的操作步骤
补充完整：闭合开关S1，将开关S扳
向1，调节滑动变阻器，使((((((((；
将开关S扳向2，使滑动变阻器的滑片
位置保持不变，记录电压表示数为U 。
⑶请用U0、U、R表示小灯泡的额定功率
P＝((((((((。
35．实验桌上有如下实验器材：满足实验要求的电源、定值电阻、电阻箱、开关各一个，已调零的电压表、电流表各一块，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻R1与R2串联时，如果R2的阻值保持不变，则电阻R1与R2串联的等效电阻R跟电阻R1的关系为：R＝R1+b（b为常量）”。要求：
⑴画出实验电路图；
⑵写出实验步骤；
⑶画出实验数据记录表。
五、计算题（共16分，36题3分，37题6分，38题7分）
36．小林家的饮水机内装有质量为1.2kg的水，该饮水机中水的温度从25°C升高到95°C,求这些水吸收的热量。[水的比热容为4.2×103J/(kg·℃)]
37．小林家新买了一台饮水机，小林的父母经常为夜间是否要关闭饮水机而发生争执：妈妈认为关机可以节省电能，理由是饮水机在夜间无人饮水时仍在对热水包里的水间歇性加热。爸爸则认为关机后第二天重新开机为凉水加热会消耗更多的电能。于是小林查到饮水机铭牌如下表所示，他决定用实验来化解父母的争执。
第一天晚上十点，他关掉家中的其他用电器，只保留饮水机的加热功能，记下此时电能表的示数为576.5 kW·h，第二天早晨六点钟，水温达到预定温度95℃，他又读出电能表的示数为576.8 kW·h。
额定电压220V
热水包容积1.2L
频率50Hz
冷水包容积0.5L
制热功率880W
保鲜柜容积16L
制冷功率98W
防漏电类型I类
第二天晚上十点，他将饮水机关闭，次日早晨启动，饮水机在额定功率下将水加热到预定温度95℃，用时8min。
请解答下列问题：
⑴饮水机正常加热时的电流是多少？
⑵通过计算判断小明爸爸妈妈谁的方法更节能？
38．如图21所示，电源两端电压U=9V保持不变。当开关S1闭合、S2断开，滑动变阻器滑片P在中点时，电压表V1示数为U1，电压表V2示数为U2，电流表示数为I1；当滑动变阻器滑片P移至B端时，电压表V1示数为U1′， 电压表V2示数为U2′，电流表示数为I2；当开关S1、S2都闭合，滑动变阻器滑片P移至A端时，电流表示数为I3。
已知： R1=12Ω，U1∶U1′=2∶3，I2∶I3=1∶3。求：
⑴U2∶U2′；
⑵R1∶R2；
⑶I1的大小。
北京市西城区2012-2013学年度第一学期期末（北区）
九年级物理试卷答案及评分参考 2013.1
一、单项选择题（共24分，每小题2分）
题号
1
2
3
4
5
6
答案
A
B
A
C
C
C
题号
7
8
9
10
11
12
答案
D
C
D
D
C
A
二、多项选择题（共12分，每小题3分。全对得3分，不全得2分，错选不得分）
题号
13
14
15
16
答案
AD
BC
BCD
BD
三、填空题（共14分，每空2分）
题号
答 案
题号
答 案
17
扩散
21
6
18
比热容
22
19
短路
20
6×106
23
480
四、实验与探究题（共34分。24~26题各2分、35题5分。其他小题每空1分，每图1分）
24．1258（2分）
25．3215.9（2分）
26．见图1（2分）
27．⑴甲丙（1分） ⑵小（1分）
⑶小（1分） ⑷B（1分）
28．瓶塞；减小；降低（3分）
29．升高；变大（2分）
30．⑴滑动变阻器（1分） ⑵见图2（1分）
⑶最大（1分） ⑷电阻（1分）
⑸电压值和电流值（1分）
⑹0.46（1分）
31．⑴C（1分）
⑵乙（1分）
32．7.5（1分）
33．导体的材料和横截面积（1分）；
导体越长，电阻越大（1分）
34．⑴见图3（1分）
⑵电压表的示数为U0（1分）
⑶（1分）
35．⑴见图4（1分）
⑵实验步骤：（3分）
①按电路图连接电路。
②闭合开关S，调节电阻箱R1的阻值。用电压表测量电路总电压U，用电流表测量电路中的电流I，将R1、U、I的数据记录在实验数据记录表中。
③仿照步骤②，改变电阻箱R1的阻值5次，并分别将相应的R1、U、I的数据记录在实验数据记录表中。
④利用公式R= 和测量数据，分别计算出6次电路的总电阻R，将计算结果记录在表格中。
⑶实验数据记录表：（1分）
R1/Ω
U/V
I/A
R/Ω
五、计算题（共16分，36题3分，37题6分，38题7分）
36．解：
Q吸＝cm(t－t0) ……1分
＝4.2×103J/(kg(℃)×1.2kg×(95℃－25℃) ……1分
＝3.528×105J ……1分
37．解：
⑴正常加热时:I== =4A ……2分
⑵方法1（爸爸的方法）：饮水机夜间工作，总耗电
W1=576.8 kW·h－576.5 kW·h=0.3kW·h ……1分
方法2（妈妈的方法）：饮水机夜间关机，早晨启动总耗电
W2=Pt=0.88kW×（8/60）h≈0.12kW(h ……2分
因为W1>W2
所以，妈妈的方法更节能。 ……1分
38．解：
开关S1闭合、S2断开，滑动变阻器滑片P在中点时，电路连接如图5甲；
开关S1闭合、S2断开，滑动变阻器滑片P在B端时，电路连接如图5乙；
开关S1、S2都闭合，滑动变阻器滑片P在A端时，电路连接如图5丙。
……1分
⑴甲、乙两图中：
=×＝×2＝

＝＝ ……1分
电源两端电压U不变，＝＝ ……1分
可得：R2＝R3 ① ……1分
⑵丙图中：并联总电阻为R并
=+ ②
乙、丙两图中：
电源两端电压U不变，＝＝ ③ ……1分
由①②③有，=
可得：＝ ……1分
由R1=12Ω，则R2＝R3=6Ω
⑶甲图中：由欧姆定律
I1===1A ……1分
解题过程中缺少必要的文字说明的扣1分；计算过程中缺少单位的扣1分。
