北京市西城区2012—2013学年度第一学期期末试卷（南区）
九年级物理 2013.1
考
生
须
知
1．本试卷共8页（第8页为草稿纸），五道大题，38道小题，满分100分。考试时间120分钟。
2．考生应在试卷、机读卡和答题卡上准确填写学校名称、班级、姓名和学号。
3．选择题在机读卡上作答；其他试题在答题卡上作答。在试卷上作答无效。
4．选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束时，请将本试卷、机读卡、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1．在国际单位制中，电流的单位是
A．瓦特(W) B．欧姆（(） C．伏特（V） D．安培（A）
2．下列物品中，通常情况下属于绝缘体的是
A．钢尺 B．塑料杯 C．食盐水 D．铅笔芯
3．下列家用电器中，利用电流热效应工作的是
A．电视机 B．吸尘器 C．榨汁机 D．电熨斗
4．图1为四冲程汽油机工作过程中某一冲程的示意图，它表示的是
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
5．下列关于电流和电压的说法中正确的是
A．大量电荷的移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流
D．通过导体的电流越大，导体两端的电压就越低
6．图2所示的几种家用电器正常工作时，消耗的电功率接近800W的是
7．下列说法正确的是
A．导体两端的电压越高，导体的电阻越大
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压为0V时，导体的电阻为0 (
D．导体的电阻不由导体两端的电压和通过导体的电流决定
8．关于分子动理论及有关现象，下列说法中正确的是
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
C．红墨水在热水中扩散的比冷水中快，说明热水分子间的斥力较大
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动

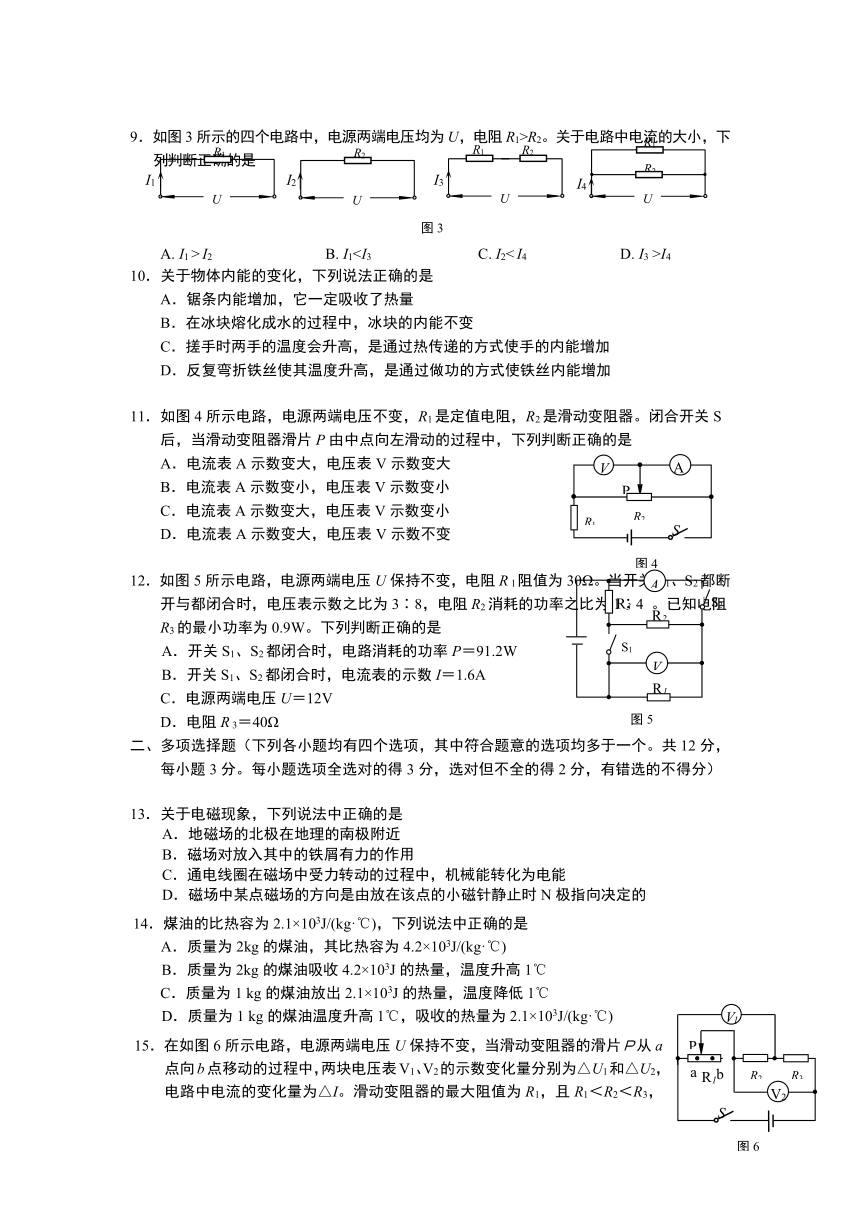

9．如图3所示的四个电路中，电源两端电压均为U，电阻R1>R2。关于电路中电流的大小，下列判断正确的是
A. I1 > I2 B. I1I4
10．关于物体内能的变化，下列说法正确的是
A．锯条内能增加，它一定吸收了热量
B．在冰块熔化成水的过程中，冰块的内能不变?
C．搓手时两手的温度会升高，是通过热传递的方式使手的内能增加???
D．反复弯折铁丝使其温度升高，是通过做功的方式使铁丝内能增加
11．如图4所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S
后，当滑动变阻器滑片P由中点向左滑动的过程中，下列判断正确的是
A．电流表A示数变大，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
12．如图5所示电路，电源两端电压U保持不变，电阻R l阻值为30Ω。当开关S1、S2都断开与都闭合时，电压表示数之比为3∶8，电阻R2消耗的功率之比为1∶4 。已知电阻R3的最小功率为0.9W。下列判断正确的是
A．开关S1、S2都闭合时，电路消耗的功率P＝91.2W
B．开关S1、S2都闭合时，电流表的示数I＝1.6A
C．电源两端电压U＝12V
D．电阻R 3＝40Ω
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共12分，每小题3分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）
13．关于电磁现象，下列说法中正确的是
A．地磁场的北极在地理的南极附近
B．磁场对放入其中的铁屑有力的作用
C．通电线圈在磁场中受力转动的过程中，机械能转化为电能
D．磁场中某点磁场的方向是由放在该点的小磁针静止时N极指向决定的
14．煤油的比热容为2.1×103J/(kg·℃)，下列说法中正确的是
A．质量为2kg的煤油，其比热容为4.2×103J/(kg·℃)
B．质量为2kg的煤油吸收4.2×103J的热量，温度升高1℃
C．质量为1 kg的煤油放出2.1×103J的热量，温度降低1℃
D．质量为1 kg的煤油温度升高1℃，吸收的热量为2.1×103J/(kg·℃)
15．在如图6所示电路，电源两端电压U保持不变，当滑动变阻器的滑片Ｐ从a点向b点移动的过程中，两块电压表V1、V2的示数变化量分别为△U1和△U2，电路中电流的变化量为△I。滑动变阻器的最大阻值为R1，且R1＜R2＜R3，则下列判断正确的是
A．△U1＞△U2 B．△U1＝△I·R3
C．△U1＜△U2 D．△U2＝△I·(R2+ R3)

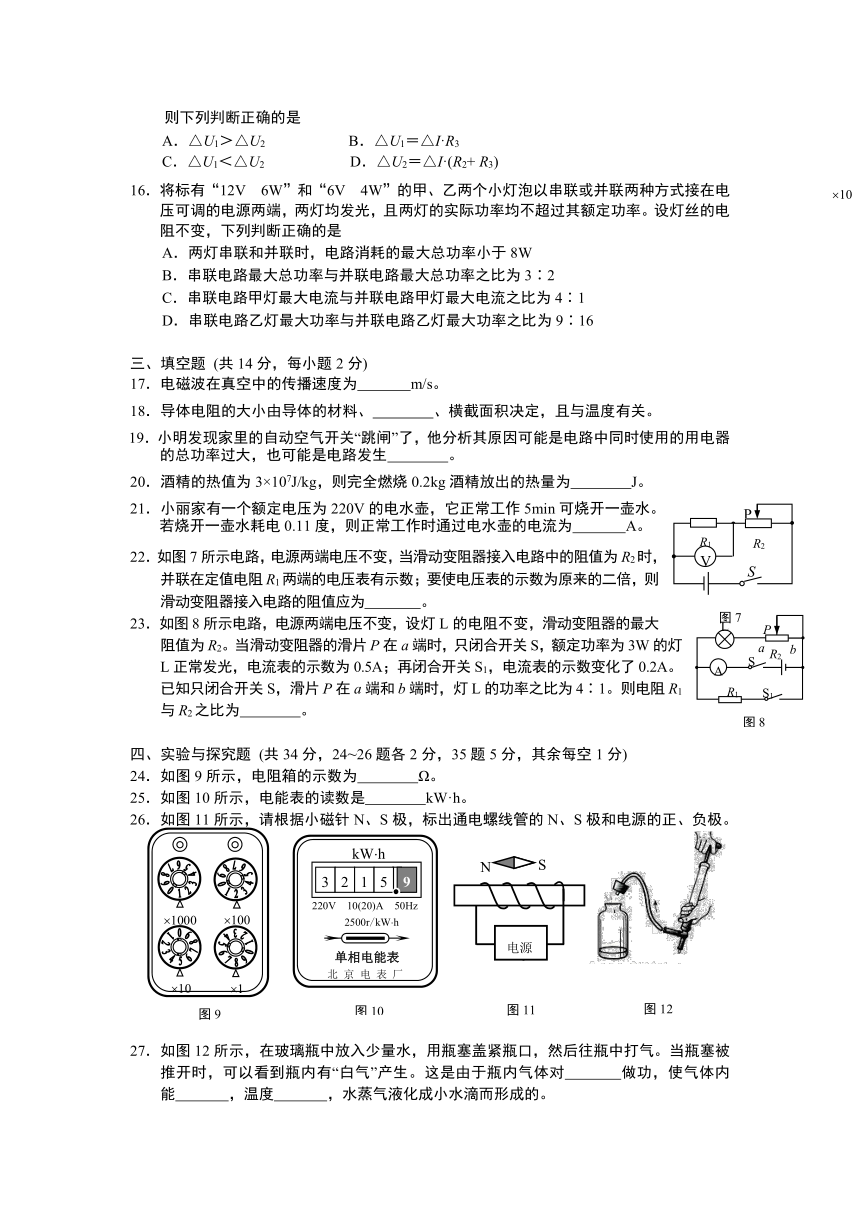

16．将标有“12V 6W”和“6V 4W”的甲、乙两个小灯泡以串联或并联两种方式接在电压可调的电源两端，两灯均发光，且两灯的实际功率均不超过其额定功率。设灯丝的电阻不变，下列判断正确的是
A．两灯串联和并联时，电路消耗的最大总功率小于8W
B．串联电路最大总功率与并联电路最大总功率之比为3∶2
C．串联电路甲灯最大电流与并联电路甲灯最大电流之比为4∶1
D．串联电路乙灯最大功率与并联电路乙灯最大功率之比为9∶16
三、填空题 (共14分，每小题2分)
17．电磁波在真空中的传播速度为 m/s。
18．导体电阻的大小由导体的材料、 、横截面积决定，且与温度有关。
19．小明发现家里的自动空气开关“跳闸”了，他分析其原因可能是电路中同时使用的用电器的总功率过大，也可能是电路发生 。
20．酒精的热值为3×107J/kg，则完全燃烧0.2kg酒精放出的热量为 J。
21．小丽家有一个额定电压为220V的电水壶，它正常工作5min可烧开一壶水。若烧开一壶水耗电0.11度，则正常工作时通过电水壶的电流为 A。
22．如图7所示电路，电源两端电压不变，当滑动变阻器接入电路中的阻值为R2时，并联在定值电阻R1两端的电压表有示数；要使电压表的示数为原来的二倍，则滑动变阻器接入电路的阻值应为 。
23．如图8所示电路，电源两端电压不变，设灯L的电阻不变，滑动变阻器的最大阻值为R2。当滑动变阻器的滑片P在a端时，只闭合开关S，额定功率为3W的灯L正常发光，电流表的示数为0.5A；再闭合开关S1，电流表的示数变化了0.2A。已知只闭合开关S，滑片P在a端和b端时，灯L的功率之比为4∶1。则电阻R1与R2之比为 。
四、实验与探究题 (共34分，24~26题各2分，35题5分，其余每空1分)
24．如图9所示，电阻箱的示数为 Ω。
25．如图10所示，电能表的读数是 kW·h。
26．如图11所示，请根据小磁针N、S极，标出通电螺线管的N、S极和电源的正、负极。
27．如图12所示，在玻璃瓶中放入少量水，用瓶塞盖紧瓶口，然后往瓶中打气。当瓶塞被推开时，可以看到瓶内有“白气”产生。这是由于瓶内气体对 做功，使气体内能 ，温度 ，水蒸气液化成小水滴而形成的。

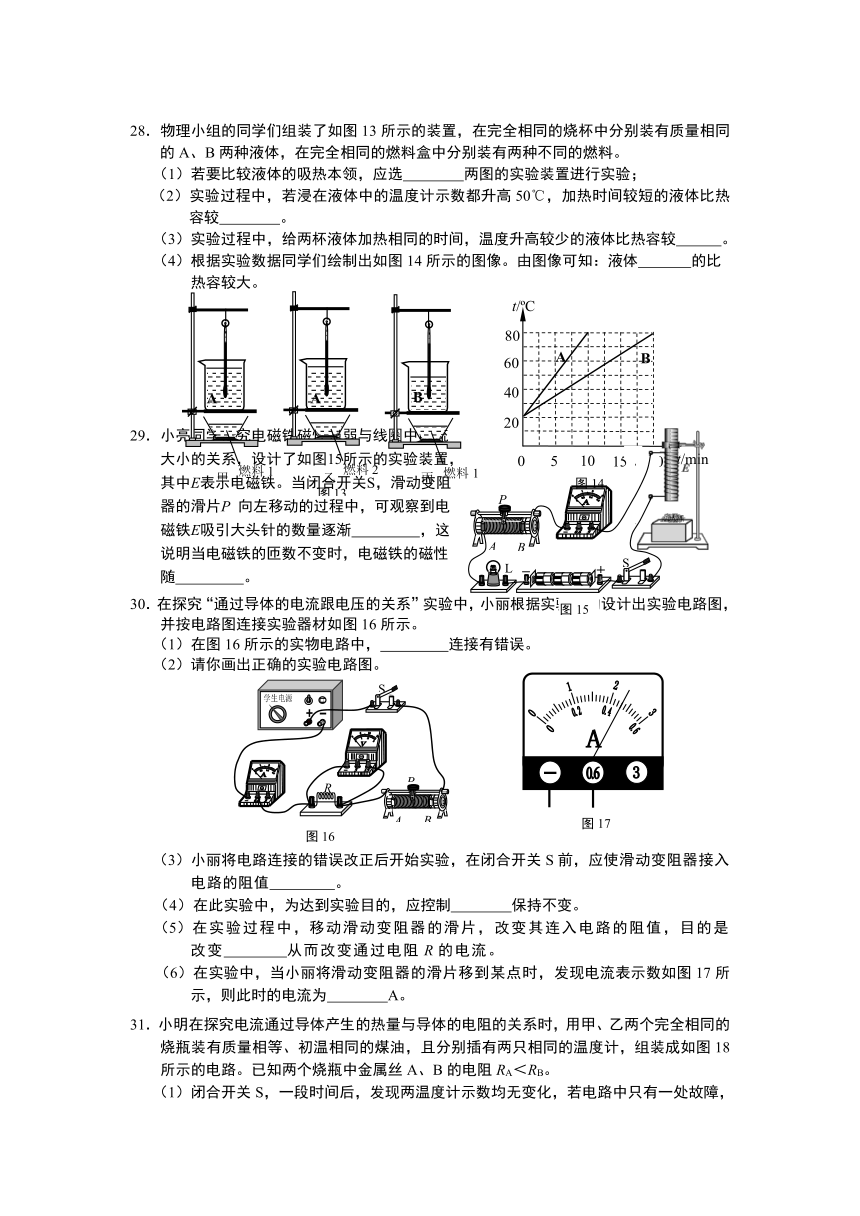

28．物理小组的同学们组装了如图13所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的燃料盒中分别装有两种不同的燃料。
（1）若要比较液体的吸热本领，应选 两图的实验装置进行实验；
（2）实验过程中，若浸在液体中的温度计示数都升高50℃，加热时间较短的液体比热容较 。
（3）实验过程中，给两杯液体加热相同的时间，温度升高较少的液体比热容较 。
（4）根据实验数据同学们绘制出如图14所示的图像。由图像可知：液体 的比
热容较大。
29．小亮同学研究电磁铁磁性强弱与线圈中电流
大小的关系，设计了如图15所示的实验装置，
其中E表示电磁铁。当闭合开关S，滑动变阻
器的滑片P 向左移动的过程中，可观察到电
磁铁E吸引大头针的数量逐渐 ，这
说明当电磁铁的匝数不变时，电磁铁的磁性
随 。
30．在探究“通过导体的电流跟电压的关系”实验中，小丽根据实验目的设计出实验电路图，并按电路图连接实验器材如图16所示。
（1）在图16所示的实物电路中， 连接有错误。
（2）请你画出正确的实验电路图。
（3）小丽将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器接入电路的阻值 。
（4）在此实验中，为达到实验目的，应控制 保持不变。
（5）在实验过程中，移动滑动变阻器的滑片，改变其连入电路的阻值，目的是改变 从而改变通过电阻R的电流。
（6）在实验中，当小丽将滑动变阻器的滑片移到某点时，发现电流表示数如图17所示，则此时的电流为 A。

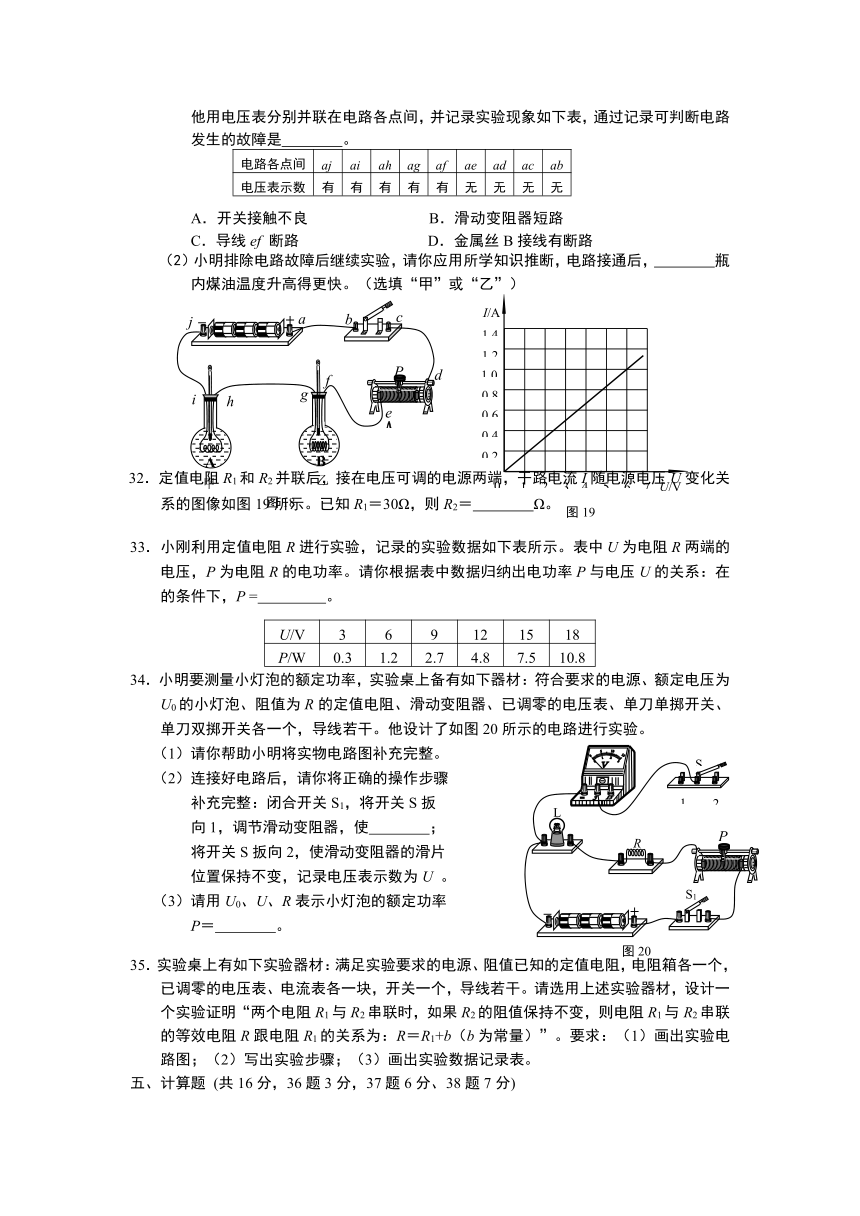

31．小明在探究电流通过导体产生的热量与导体的电阻的关系时，用甲、乙两个完全相同的烧瓶装有质量相等、初温相同的煤油，且分别插有两只相同的温度计，组装成如图18所示的电路。已知两个烧瓶中金属丝A、B的电阻RA＜RB。
（1）闭合开关S，一段时间后，发现两温度计示数均无变化，若电路中只有一处故障，他用电压表分别并联在电路各点间，并记录实验现象如下表，通过记录可判断电路发生的故障是 。
电路各点间
aj
ai
ah
ag
af
ae
ad
ac
ab
电压表示数
有
有
有
有
有
无
无
无
无
A．开关接触不良 B．滑动变阻器短路
C．导线ef 断路 D．金属丝B接线有断路
（2）小明排除电路故障后继续实验，请你应用所学知识推断，电路接通后， 瓶内煤油温度升高得更快。（选填“甲”或“乙”）
32．定值电阻R1和R2并联后，接在电压可调的电源两端，干路电流I随电源电压U变化关系的图像如图19所示。已知R1＝30Ω，则R2＝ Ω。
33．小刚利用定值电阻R进行实验，记录的实验数据如下表所示。表中U为电阻R两端的电压，P为电阻R的电功率。请你根据表中数据归纳出电功率P与电压U的关系：在 的条件下，P = 。
U/V
3
6
9
12
15
18
P/W
0.3
1.2
2.7
4.8
7.5
10.8
34．小明要测量小灯泡的额定功率，实验桌上备有如下器材：符合要求的电源、额定电压为U0的小灯泡、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀单掷开关、单刀双掷开关各一个，导线若干。他设计了如图20所示的电路进行实验。
（1）请你帮助小明将实物电路图补充完整。
（2）连接好电路后，请你将正确的操作步骤
补充完整：闭合开关S1，将开关S扳
向1，调节滑动变阻器，使 ；
将开关S扳向2，使滑动变阻器的滑片
位置保持不变，记录电压表示数为U 。
（3）请用U0、U、R表示小灯泡的额定功率
P＝ 。
35．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻，电阻箱各一个，已调零的电压表、电流表各一块，开关一个，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻R1与R2串联时，如果R2的阻值保持不变，则电阻R1与R2串联的等效电阻R跟电阻R1的关系为：R＝R1+b（b为常量）”。要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表。
五、计算题 (共16分，36题3分，37题6分、38题7分)
36．小明家的饮水机内装有质量为1.2kg的水，该热水器中水的温度从25℃升高到95℃。求：这些水吸收的热量。[水的比热容为4.2×103J/(kg·℃)]
37．小明家新买了一台饮水机，小明的父母对夜间是否要关闭饮水机有不同的观点：妈妈认为夜间关机可以节省电能。理由是在夜间无人饮水，饮水机仍对热水包里的水间歇性加热，会浪费电能。爸爸则认为夜间关机后第二天重新开机为凉水加热，会消耗更多的电能。于是小明查到饮水机的铭牌如下表，他决定用实验来化解父母的争执。
第一天晚上十点，他关掉家中的其他用电器，只开启饮水机的加热功能，记下此时电能表的示数为576.5 kW·h，第二天早晨六点钟，水温达到预定温度95℃，他又读出电能表的示数为576.8 kW·h。
额定电压220V
热水包容积1.2L
频率50Hz
冷水包容积0.5L
制热功率880W
保鲜柜容积16L
制冷功率98W
防漏电类型I类
第二天晚上十点，他将饮水机关闭，次日早晨启动，饮水机在额定功率下将水加热到预定温度95℃，用时8min。
请解答下列问题：
（1）饮水机正常加热时的电流是多少？
（2）通过计算判断小明爸爸妈妈谁的方法更节能？
38．如图21所示，电源两端电压不变。当开关S1、S2、S3都闭合时，电流表的示数为I1，电压表的示数为U；当只闭合开关S1时，电流表的示数为I2，电压表的示数为U1，电阻R1的电功率为P1；当只闭合开关S2时，电阻R3的电功率为3.84W，已知： ，。求：
（1）电阻R2与R3之比；
（2）电阻R1的电功率P1。
（3）在以上电路状态中，电路所消耗的最
小电功率Pmin 。
（请画出相关电路状态的等效电路图）
北京市西城区2012—2013学年度第一学期期末（南区）
九年级物理试卷答案及评分参考 2013.1
一、单项选择题：（共24分，每题2分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
B
D
C
C
B
D
B
C
D
C
A
二、多项选择题：（共12分，每题3分）
题 号
13
14
15
16
答 案
A、B
B、C
B、C、D
B 、D
三、填空题：（共14分，每空2分）
题 号
答 案
题 号
答 案
题 号
答 案
17
3×108
18
长度
19
短路
20
6×106
21
6
22
0.5(R2－R1)
23
5∶2
题 号
答 案
分值
题 号
答 案
分值
24
1258
2分
306分
（1）滑动变阻器
1分
25
3215.9
2分
（2）电路图如图2
1分
26
图1
2分
27
瓶塞 ；减少 ；降低
3分
（3）最大
1分
28
（1） 甲、丙
1分
（4）电阻R的阻值
1分
（2） 小
1分
（3） 大
1分
（4） B
1分
（5）电阻R两端的电压
1分
29
增加 ； 电流的增大而增强
2分
（6）0.46
1分
四、实验与探究题：（共34分）
31
（1）C
1分
图3
（2）乙
1分
32
7.5
1分
33
电阻阻值不变
1分
1分
34
（1）实验电路连接如图3。
1分
（2）电压表的示数为U0
1分
（3）
1分
35
5分
（1）实验电路 如图4所示。 ……（1分）
（2）实验步骤： ……………………（3分）
① 按电路图连接电路。
② 断开开关，调节电阻箱R1的阻值。闭合开关S，用电压表V测量R1和R2两端的总电压U ，用电流表A测量电路中的电流I，并将R1、 R2、U、I的测量数据记录在实验数据记录表中。
③ 仿照步骤②，分别改变5次电阻箱R1的阻值，用电压表V分别测量相应的总电压U的数据，用电流表A分别测量相应的电流I的数据，并分别将各次的R1、 R2、U、I的测量数据记录在实验数据记录表中。
④利用公式R＝和测量数据，分别计算出6次串联的6个等效电阻，并分别记录在实验数据记录表中。
（3）实验数据记录表： ……………（1分）
R1/Ω
R2/Ω
U/V
I/A
R/Ω
五、计算题：（共16分）
36
3分
解：Q吸 ＝ c水m水（t2– t1） …………………（1分）
＝4.2×103 J/(kg·℃)×1.2kg×(95℃－25℃) …………………（1分）
＝3.528×105 J …………………（1分）
37
6分
解：（1）饮水机正常加热时的电流：
I加热＝＝＝4A ………………（2分）
（2）小明爸爸的方法：夜间不关闭饮水机
第一天夜间到第二天早晨，根据电能表示数可知饮水机所消耗的电能：
W1＝576.8 kW·h－576.5 kW·h＝0.3 kW·h＝0.3度 ………………（1分）
小明妈妈的方法：晚上关闭饮水机，次日早晨启动，
加热状态8 min饮水机所消耗的电能为：
W2＝P加热t＝0.88kW×h ≈ 0.12kW·h＝0.12度 ………………（2分）
因为：W1＝0.3度＞W2≈0.12度
所以，小明妈妈的方法更节能。 ………………（1分）
38
7分
解：当开关S1、S2、S3都闭合时，等效电路如图5甲所示；
当只闭合开关S1时，等效电路如图5乙所示；
当只闭合开关S2时，等效电路如图5丙所示。
(正确画出三个等效电路图)……（1分）
（1）由图5乙得： U1＝I2 R1 ； U＝I2（R1+R2）
已知： ； ； 解得：R1＝3R2………………（1分）
已知： ； 由图5甲、乙得： I1＝I2（R1+R2）
解得： ； ………………（1分）
（2）由图5乙、丙得：I2＝＝ ； I3＝＝
则：＝×＝ ………………（1分）
由图5乙、丙得：P1＝I22 R1 ， P3＝I32 R3
则： ………………（1分）
已知：P3＝3.84W ； 解得：P1＝＝3W ……（1分）
（3）由于R1∶R2∶R3＝6∶2∶3，因此当电路在图5乙所示状态时，总电阻最大，消耗的电功率最小。
则：Pmin＝ P1＋P2＝＝×3W ＝4W ………………（1分）
（其他解法正确的，均可相应得分）

九年级物理 2013.1
考
生
须
知
1．本试卷共8页（第8页为草稿纸），五道大题，38道小题，满分100分。考试时间120分钟。
2．考生应在试卷、机读卡和答题卡上准确填写学校名称、班级、姓名和学号。
3．选择题在机读卡上作答；其他试题在答题卡上作答。在试卷上作答无效。
4．选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束时，请将本试卷、机读卡、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1．在国际单位制中，电流的单位是
A．瓦特(W) B．欧姆（(） C．伏特（V） D．安培（A）
2．下列物品中，通常情况下属于绝缘体的是
A．钢尺 B．塑料杯 C．食盐水 D．铅笔芯
3．下列家用电器中，利用电流热效应工作的是
A．电视机 B．吸尘器 C．榨汁机 D．电熨斗
4．图1为四冲程汽油机工作过程中某一冲程的示意图，它表示的是
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
5．下列关于电流和电压的说法中正确的是
A．大量电荷的移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流
D．通过导体的电流越大，导体两端的电压就越低
6．图2所示的几种家用电器正常工作时，消耗的电功率接近800W的是
7．下列说法正确的是
A．导体两端的电压越高，导体的电阻越大
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压为0V时，导体的电阻为0 (
D．导体的电阻不由导体两端的电压和通过导体的电流决定
8．关于分子动理论及有关现象，下列说法中正确的是
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
C．红墨水在热水中扩散的比冷水中快，说明热水分子间的斥力较大
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动
9．如图3所示的四个电路中，电源两端电压均为U，电阻R1>R2。关于电路中电流的大小，下列判断正确的是
A. I1 > I2 B. I1
10．关于物体内能的变化，下列说法正确的是
A．锯条内能增加，它一定吸收了热量
B．在冰块熔化成水的过程中，冰块的内能不变?
C．搓手时两手的温度会升高，是通过热传递的方式使手的内能增加???
D．反复弯折铁丝使其温度升高，是通过做功的方式使铁丝内能增加
11．如图4所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S
后，当滑动变阻器滑片P由中点向左滑动的过程中，下列判断正确的是
A．电流表A示数变大，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
12．如图5所示电路，电源两端电压U保持不变，电阻R l阻值为30Ω。当开关S1、S2都断开与都闭合时，电压表示数之比为3∶8，电阻R2消耗的功率之比为1∶4 。已知电阻R3的最小功率为0.9W。下列判断正确的是
A．开关S1、S2都闭合时，电路消耗的功率P＝91.2W
B．开关S1、S2都闭合时，电流表的示数I＝1.6A
C．电源两端电压U＝12V
D．电阻R 3＝40Ω
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共12分，每小题3分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）
13．关于电磁现象，下列说法中正确的是
A．地磁场的北极在地理的南极附近
B．磁场对放入其中的铁屑有力的作用
C．通电线圈在磁场中受力转动的过程中，机械能转化为电能
D．磁场中某点磁场的方向是由放在该点的小磁针静止时N极指向决定的
14．煤油的比热容为2.1×103J/(kg·℃)，下列说法中正确的是
A．质量为2kg的煤油，其比热容为4.2×103J/(kg·℃)
B．质量为2kg的煤油吸收4.2×103J的热量，温度升高1℃
C．质量为1 kg的煤油放出2.1×103J的热量，温度降低1℃
D．质量为1 kg的煤油温度升高1℃，吸收的热量为2.1×103J/(kg·℃)
15．在如图6所示电路，电源两端电压U保持不变，当滑动变阻器的滑片Ｐ从a点向b点移动的过程中，两块电压表V1、V2的示数变化量分别为△U1和△U2，电路中电流的变化量为△I。滑动变阻器的最大阻值为R1，且R1＜R2＜R3，则下列判断正确的是
A．△U1＞△U2 B．△U1＝△I·R3
C．△U1＜△U2 D．△U2＝△I·(R2+ R3)
16．将标有“12V 6W”和“6V 4W”的甲、乙两个小灯泡以串联或并联两种方式接在电压可调的电源两端，两灯均发光，且两灯的实际功率均不超过其额定功率。设灯丝的电阻不变，下列判断正确的是
A．两灯串联和并联时，电路消耗的最大总功率小于8W
B．串联电路最大总功率与并联电路最大总功率之比为3∶2
C．串联电路甲灯最大电流与并联电路甲灯最大电流之比为4∶1
D．串联电路乙灯最大功率与并联电路乙灯最大功率之比为9∶16
三、填空题 (共14分，每小题2分)
17．电磁波在真空中的传播速度为 m/s。
18．导体电阻的大小由导体的材料、 、横截面积决定，且与温度有关。
19．小明发现家里的自动空气开关“跳闸”了，他分析其原因可能是电路中同时使用的用电器的总功率过大，也可能是电路发生 。
20．酒精的热值为3×107J/kg，则完全燃烧0.2kg酒精放出的热量为 J。
21．小丽家有一个额定电压为220V的电水壶，它正常工作5min可烧开一壶水。若烧开一壶水耗电0.11度，则正常工作时通过电水壶的电流为 A。
22．如图7所示电路，电源两端电压不变，当滑动变阻器接入电路中的阻值为R2时，并联在定值电阻R1两端的电压表有示数；要使电压表的示数为原来的二倍，则滑动变阻器接入电路的阻值应为 。
23．如图8所示电路，电源两端电压不变，设灯L的电阻不变，滑动变阻器的最大阻值为R2。当滑动变阻器的滑片P在a端时，只闭合开关S，额定功率为3W的灯L正常发光，电流表的示数为0.5A；再闭合开关S1，电流表的示数变化了0.2A。已知只闭合开关S，滑片P在a端和b端时，灯L的功率之比为4∶1。则电阻R1与R2之比为 。
四、实验与探究题 (共34分，24~26题各2分，35题5分，其余每空1分)
24．如图9所示，电阻箱的示数为 Ω。
25．如图10所示，电能表的读数是 kW·h。
26．如图11所示，请根据小磁针N、S极，标出通电螺线管的N、S极和电源的正、负极。
27．如图12所示，在玻璃瓶中放入少量水，用瓶塞盖紧瓶口，然后往瓶中打气。当瓶塞被推开时，可以看到瓶内有“白气”产生。这是由于瓶内气体对 做功，使气体内能 ，温度 ，水蒸气液化成小水滴而形成的。
28．物理小组的同学们组装了如图13所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的燃料盒中分别装有两种不同的燃料。
（1）若要比较液体的吸热本领，应选 两图的实验装置进行实验；
（2）实验过程中，若浸在液体中的温度计示数都升高50℃，加热时间较短的液体比热容较 。
（3）实验过程中，给两杯液体加热相同的时间，温度升高较少的液体比热容较 。
（4）根据实验数据同学们绘制出如图14所示的图像。由图像可知：液体 的比
热容较大。
29．小亮同学研究电磁铁磁性强弱与线圈中电流
大小的关系，设计了如图15所示的实验装置，
其中E表示电磁铁。当闭合开关S，滑动变阻
器的滑片P 向左移动的过程中，可观察到电
磁铁E吸引大头针的数量逐渐 ，这
说明当电磁铁的匝数不变时，电磁铁的磁性
随 。
30．在探究“通过导体的电流跟电压的关系”实验中，小丽根据实验目的设计出实验电路图，并按电路图连接实验器材如图16所示。
（1）在图16所示的实物电路中， 连接有错误。
（2）请你画出正确的实验电路图。
（3）小丽将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器接入电路的阻值 。
（4）在此实验中，为达到实验目的，应控制 保持不变。
（5）在实验过程中，移动滑动变阻器的滑片，改变其连入电路的阻值，目的是改变 从而改变通过电阻R的电流。
（6）在实验中，当小丽将滑动变阻器的滑片移到某点时，发现电流表示数如图17所示，则此时的电流为 A。
31．小明在探究电流通过导体产生的热量与导体的电阻的关系时，用甲、乙两个完全相同的烧瓶装有质量相等、初温相同的煤油，且分别插有两只相同的温度计，组装成如图18所示的电路。已知两个烧瓶中金属丝A、B的电阻RA＜RB。
（1）闭合开关S，一段时间后，发现两温度计示数均无变化，若电路中只有一处故障，他用电压表分别并联在电路各点间，并记录实验现象如下表，通过记录可判断电路发生的故障是 。
电路各点间
aj
ai
ah
ag
af
ae
ad
ac
ab
电压表示数
有
有
有
有
有
无
无
无
无
A．开关接触不良 B．滑动变阻器短路
C．导线ef 断路 D．金属丝B接线有断路
（2）小明排除电路故障后继续实验，请你应用所学知识推断，电路接通后， 瓶内煤油温度升高得更快。（选填“甲”或“乙”）
32．定值电阻R1和R2并联后，接在电压可调的电源两端，干路电流I随电源电压U变化关系的图像如图19所示。已知R1＝30Ω，则R2＝ Ω。
33．小刚利用定值电阻R进行实验，记录的实验数据如下表所示。表中U为电阻R两端的电压，P为电阻R的电功率。请你根据表中数据归纳出电功率P与电压U的关系：在 的条件下，P = 。
U/V
3
6
9
12
15
18
P/W
0.3
1.2
2.7
4.8
7.5
10.8
34．小明要测量小灯泡的额定功率，实验桌上备有如下器材：符合要求的电源、额定电压为U0的小灯泡、阻值为R的定值电阻、滑动变阻器、已调零的电压表、单刀单掷开关、单刀双掷开关各一个，导线若干。他设计了如图20所示的电路进行实验。
（1）请你帮助小明将实物电路图补充完整。
（2）连接好电路后，请你将正确的操作步骤
补充完整：闭合开关S1，将开关S扳
向1，调节滑动变阻器，使 ；
将开关S扳向2，使滑动变阻器的滑片
位置保持不变，记录电压表示数为U 。
（3）请用U0、U、R表示小灯泡的额定功率
P＝ 。
35．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻，电阻箱各一个，已调零的电压表、电流表各一块，开关一个，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻R1与R2串联时，如果R2的阻值保持不变，则电阻R1与R2串联的等效电阻R跟电阻R1的关系为：R＝R1+b（b为常量）”。要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表。
五、计算题 (共16分，36题3分，37题6分、38题7分)
36．小明家的饮水机内装有质量为1.2kg的水，该热水器中水的温度从25℃升高到95℃。求：这些水吸收的热量。[水的比热容为4.2×103J/(kg·℃)]
37．小明家新买了一台饮水机，小明的父母对夜间是否要关闭饮水机有不同的观点：妈妈认为夜间关机可以节省电能。理由是在夜间无人饮水，饮水机仍对热水包里的水间歇性加热，会浪费电能。爸爸则认为夜间关机后第二天重新开机为凉水加热，会消耗更多的电能。于是小明查到饮水机的铭牌如下表，他决定用实验来化解父母的争执。
第一天晚上十点，他关掉家中的其他用电器，只开启饮水机的加热功能，记下此时电能表的示数为576.5 kW·h，第二天早晨六点钟，水温达到预定温度95℃，他又读出电能表的示数为576.8 kW·h。
额定电压220V
热水包容积1.2L
频率50Hz
冷水包容积0.5L
制热功率880W
保鲜柜容积16L
制冷功率98W
防漏电类型I类
第二天晚上十点，他将饮水机关闭，次日早晨启动，饮水机在额定功率下将水加热到预定温度95℃，用时8min。
请解答下列问题：
（1）饮水机正常加热时的电流是多少？
（2）通过计算判断小明爸爸妈妈谁的方法更节能？
38．如图21所示，电源两端电压不变。当开关S1、S2、S3都闭合时，电流表的示数为I1，电压表的示数为U；当只闭合开关S1时，电流表的示数为I2，电压表的示数为U1，电阻R1的电功率为P1；当只闭合开关S2时，电阻R3的电功率为3.84W，已知： ，。求：
（1）电阻R2与R3之比；
（2）电阻R1的电功率P1。
（3）在以上电路状态中，电路所消耗的最
小电功率Pmin 。
（请画出相关电路状态的等效电路图）
北京市西城区2012—2013学年度第一学期期末（南区）
九年级物理试卷答案及评分参考 2013.1
一、单项选择题：（共24分，每题2分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
B
D
C
C
B
D
B
C
D
C
A
二、多项选择题：（共12分，每题3分）
题 号
13
14
15
16
答 案
A、B
B、C
B、C、D
B 、D
三、填空题：（共14分，每空2分）
题 号
答 案
题 号
答 案
题 号
答 案
17
3×108
18
长度
19
短路
20
6×106
21
6
22
0.5(R2－R1)
23
5∶2
题 号
答 案
分值
题 号
答 案
分值
24
1258
2分
306分
（1）滑动变阻器
1分
25
3215.9
2分
（2）电路图如图2
1分
26
图1
2分
27
瓶塞 ；减少 ；降低
3分
（3）最大
1分
28
（1） 甲、丙
1分
（4）电阻R的阻值
1分
（2） 小
1分
（3） 大
1分
（4） B
1分
（5）电阻R两端的电压
1分
29
增加 ； 电流的增大而增强
2分
（6）0.46
1分
四、实验与探究题：（共34分）
31
（1）C
1分
图3
（2）乙
1分
32
7.5
1分
33
电阻阻值不变
1分
1分
34
（1）实验电路连接如图3。
1分
（2）电压表的示数为U0
1分
（3）
1分
35
5分
（1）实验电路 如图4所示。 ……（1分）
（2）实验步骤： ……………………（3分）
① 按电路图连接电路。
② 断开开关，调节电阻箱R1的阻值。闭合开关S，用电压表V测量R1和R2两端的总电压U ，用电流表A测量电路中的电流I，并将R1、 R2、U、I的测量数据记录在实验数据记录表中。
③ 仿照步骤②，分别改变5次电阻箱R1的阻值，用电压表V分别测量相应的总电压U的数据，用电流表A分别测量相应的电流I的数据，并分别将各次的R1、 R2、U、I的测量数据记录在实验数据记录表中。
④利用公式R＝和测量数据，分别计算出6次串联的6个等效电阻，并分别记录在实验数据记录表中。
（3）实验数据记录表： ……………（1分）
R1/Ω
R2/Ω
U/V
I/A
R/Ω
五、计算题：（共16分）
36
3分
解：Q吸 ＝ c水m水（t2– t1） …………………（1分）
＝4.2×103 J/(kg·℃)×1.2kg×(95℃－25℃) …………………（1分）
＝3.528×105 J …………………（1分）
37
6分
解：（1）饮水机正常加热时的电流：
I加热＝＝＝4A ………………（2分）
（2）小明爸爸的方法：夜间不关闭饮水机
第一天夜间到第二天早晨，根据电能表示数可知饮水机所消耗的电能：
W1＝576.8 kW·h－576.5 kW·h＝0.3 kW·h＝0.3度 ………………（1分）
小明妈妈的方法：晚上关闭饮水机，次日早晨启动，
加热状态8 min饮水机所消耗的电能为：
W2＝P加热t＝0.88kW×h ≈ 0.12kW·h＝0.12度 ………………（2分）
因为：W1＝0.3度＞W2≈0.12度
所以，小明妈妈的方法更节能。 ………………（1分）
38
7分
解：当开关S1、S2、S3都闭合时，等效电路如图5甲所示；
当只闭合开关S1时，等效电路如图5乙所示；
当只闭合开关S2时，等效电路如图5丙所示。
(正确画出三个等效电路图)……（1分）
（1）由图5乙得： U1＝I2 R1 ； U＝I2（R1+R2）
已知： ； ； 解得：R1＝3R2………………（1分）
已知： ； 由图5甲、乙得： I1＝I2（R1+R2）
解得： ； ………………（1分）
（2）由图5乙、丙得：I2＝＝ ； I3＝＝
则：＝×＝ ………………（1分）
由图5乙、丙得：P1＝I22 R1 ， P3＝I32 R3
则： ………………（1分）
已知：P3＝3.84W ； 解得：P1＝＝3W ……（1分）
（3）由于R1∶R2∶R3＝6∶2∶3，因此当电路在图5乙所示状态时，总电阻最大，消耗的电功率最小。
则：Pmin＝ P1＋P2＝＝×3W ＝4W ………………（1分）
（其他解法正确的，均可相应得分）
