人教版九年级物理第18章《电功率》单元训练（有答案）

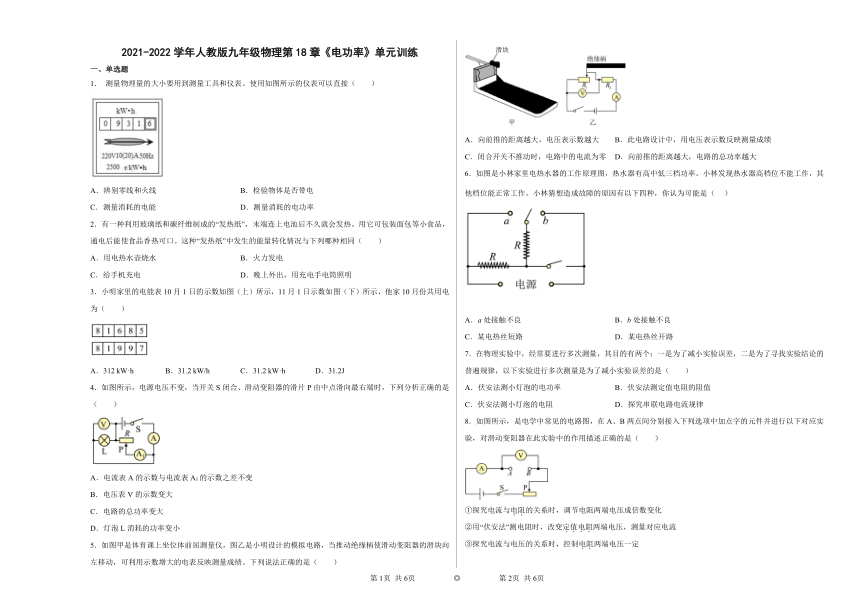

2021-2022学年人教版九年级物理第18章《电功率》单元训练
一、单选题
1． 测量物理量的大小要用到测量工具和仪表。使用如图所示的仪表可以直接（　　）
A．辨别零线和火线 B．检验物体是否带电
C．测量消耗的电能 D．测量消耗的电功率
2．有一种利用玻璃纸和碳纤维制成的“发热纸”，末端连上电池后不久就会发热。用它可包装面包等小食品，通电后能使食品香热可口。这种“发热纸”中发生的能量转化情况与下列哪种相同（　　）
A．用电热水壶烧水 B．火力发电
C．给手机充电 D．晚上外出，用充电手电筒照明
3．小明家里的电能表10月1日的示数如图（上）所示，11月1日示数如图（下）所示，他家10月份共用电为（　　）
A．312 kW·h B．31.2 kW/h C．31.2 kW·h D．31.2J
4．如图所示，电源电压不变，当开关S闭合、滑动变阻器的滑片P由中点滑向最右端时，下列分析正确的是（　　）
A．电流表A的示数与电流表A1的示数之差不变
B．电压表V的示数变大
C．电路的总功率变大
D．灯泡L消耗的功率变小
5．如图甲是体育课上坐位体前屈测量仪，图乙是小明设计的模拟电路，当推动绝缘柄使滑动变阻器的滑块向左移动，可利用示数增大的电表反映测量成绩。下列说法正确的是（　　）
A．向前推的距离越大，电压表示数越大 B．此电路设计中，用电压表示数反映测量成绩
C．闭合开关不推动时，电路中的电流为零 D．向前推的距离越大，电路的总功率越大
6．如图是小林家里电热水器的工作原理图，热水器有高中低三档功率。小林发现热水器高档位不能工作，其他档位能正常工作。小林猜想造成故障的原因有以下四种，你认为可能是（ ）
A．a处接触不良 B．b处接触不良
C．某电热丝短路 D．某电热丝开路
7．在物理实验中，经常要进行多次测量，其目的有两个：一是为了减小实验误差，二是为了寻找实验结论的普遍规律，以下实验进行多次测量是为了减小实验误差的是（　　）
A．伏安法测小灯泡的电功率 B．伏安法测定值电阻的阻值
C．伏安法测小灯泡的电阻 D．探究串联电路电流规律
8．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）
①探究电流与电阻的关系时，调节电阻两端电压成倍数变化
②用“伏安法”测电阻时，改变定值电阻两端电压，测量对应电流
③探究电流与电压的关系时，控制电阻两端电压一定
④测量小灯泡的电功率时，改变小灯泡两端的电压，测量对应电流
A．①② B．②③ C．③④ D．②④

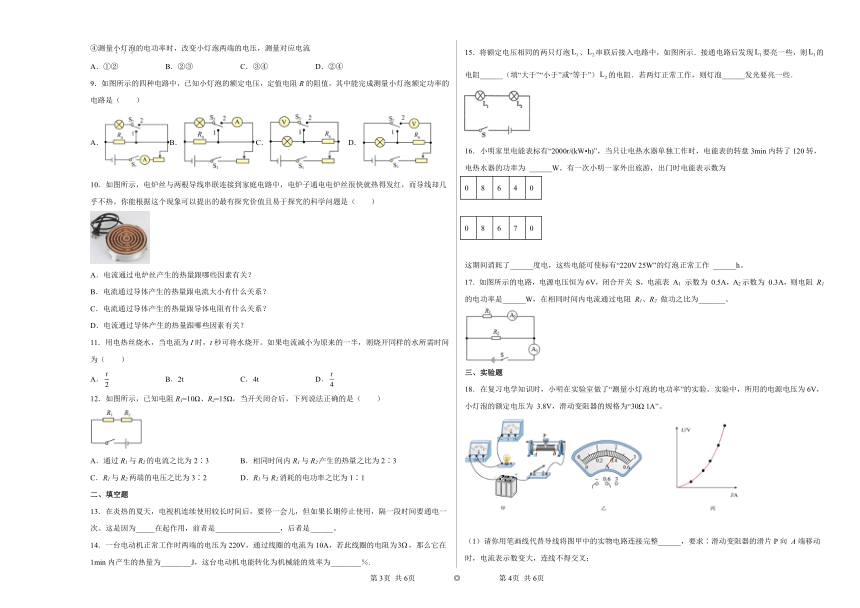

9．如图所示的四种电路中，已知小灯泡的额定电压，定值电阻R的阻值，其中能完成测量小灯泡额定功率的电路是（　　）
A．B．C． D．
10．如图所示，电炉丝与两根导线串联连接到家庭电路中，电炉子通电电炉丝很快就热得发红，而导线却几乎不热。你能根据这个现象可以提出的最有探究价值且易于探究的科学问题是（　　）
A．电流通过电炉丝产生的热量跟哪些因素有关？
B．电流通过导体产生的热量跟电流大小有什么关系？
C．电流通过导体产生的热量跟导体电阻有什么关系？
D．电流通过导体产生的热量跟哪些因素有关？
11．用电热丝烧水，当电流为I时，t秒可将水烧开。如果电流减小为原来的一半，则烧开同样的水所需时间为（　　）
A． B．2t C．4t D．
12．如图所示，已知电阻R1=10Ω、R2=15Ω，当开关闭合后，下列说法正确的是（　　）
A．通过R1与R2的电流之比为2∶3 B．相同时间内R1与R2产生的热量之比为2∶3
C．R1与R2两端的电压之比为3∶2 D．R1与R2消耗的电功率之比为1∶1
二、填空题
13．在炎热的夏天，电视机连续使用较长时间后，要停一会儿，但如果长期停止使用，隔一段时间要通电一次。这是因为_____在起作用，前者是_________________，后者是______。
14．一台电动机正常工作时两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为，那么它在1min内产生的热量为________J，这台电动机电能转化为机械能的效率为________％.
15．将额定电压相同的两只灯泡、串联后接入电路中，如图所示．接通电路后发现要亮一些，则的电阻______（填“大于”“小于”或“等于”）的电阻．若两灯正常工作，则灯泡______发光要亮一些．
16．小明家里电能表标有“2000r/(kW h)”，当只让电热水器单独工作时，电能表的转盘3min内转了120转，电热水器的功率为 ______W。有一次小明一家外出旅游，出门时电能表示数为
0 8 6 4 0
0 8 6 7 0
这期间消耗了______度电，这些电能可使标有“220V 25W”的灯泡正常工作 ______h。
17．如图所示的电路，电源电压恒为6V，闭合开关 S，电流表 A1 示数为 0.5A，A2示数为 0.3A，则电阻 R1的电功率是______W，在相同时间内电流通过电阻 R1、R2 做功之比为_______。
三、实验题
18．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”的实验。实验中，所用的电源电压为6V，小灯泡的额定电压为 3.8V，滑动变阻器的规格为“30Ω 1A”。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整______，要求∶滑动变阻器的滑片P向 A端移动时，电流表示数变大，连线不得交叉；
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是______；（填字母序号）
A．电流表内部断路了 　　　　B．灯座内部出现了短路　　　　　C．灯泡的灯丝断了
（3）排除故障后，闭合开关 ，移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为______W；
（4）移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的 U一I图象。由图象可知∶当小灯泡两端的电压增大时，小灯泡的电阻______（选填变大、变小或不变），当小灯泡两端的电压为1.9V时，则小灯泡的实际功率______（选填“大于”、“小于”或“等于”）0.38W。
19．如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
（1）甲装置可探究电流产生的热量与___________的关系，通电一段时间后，___________（填“左”或“右”）侧容器中U形管中液面的高度差大。
（2）乙装置中电阻R3的主要作用是___________。
（3）如果乙装置中R3发生了断路，保证通电时间相同，与断路前相比较，则左侧U形管中液面的高度差将___________（填“变大”、“变小”或“不变”）。
四、计算题
20．小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
型号 FED﹣H50 额定电压 220V
最大水量 50kg 额定功率 2000W
现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，求：
（1）此过程中水所吸收的热量；
（2）此过程中热水器消耗的电能；
（3）热水器的效率。
21．如图甲是某款电热水龙头，即开即热、冷热兼用．图乙是它的原理电路图，R1、R2为电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如表．不考虑温度对电阻丝值的影响，请回答下列问题：
产品名称 即热式热水龙头
应用场所 厨房、卫生间
额定功率 温水 2200W
热水 3300W
额定电压 220V
额定频率 50Hz
防触电类型 Ⅰ类（最高等级）
（1）开关与1、2接触时，水龙头放出的水是温水还是热水？此时电路中的电流多大？
（2）R2的电阻值多大？
（3）水龙头放热水时，正常工作20s，消耗的电能是多少？若不计热量损失，在此过程中可将多少kg的水从18℃加热到48℃？
第1页 共4页 ◎ 第2页 共4页
第1页 共4页 ◎ 第2页 共4页
参考答案
1．C
2．A
3．C
4．A
5．D
6．A
7．B
8．D
9．C
10．C
11．C
12．B
13． 电热 防止电热 利用电热
14． 18000 86.4
15． 大于
16． 1200 3 120
17． 1.8 3∶2
18． B 1.52 变大 大于
19． 电阻 右 使通过R1和R2的电流不相等 变小
20．
解：（1）水箱中装满水，通电加热过程，水吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg ℃)×50kg×(45℃-25℃)=4.2×106J
（2）此过程中热水器消耗的电能
W=Pt=2000W×40×60s=4.8×106J
（3）热水器的效率
答：（1）此过程中水所吸收的热量为4.2×106J；
（2）此过程中热水器消耗的电能为4.8×106J；
（3）热水器的效率为87.5%。
21．
（1）开关与1、2接触时，电阻R1单独接入电路，连入电阻较大，由可知电功率较小，为低温档，水龙头放出的水是温水，此时电路中的电流： ；
（2）开关与2、3接触时，电阻R1、R2并联接入电路，连入电阻较小，由可知电功率较大，为高温档，水龙头放出的水是热水，P热水=3300W，由 得总电流：，R2支路的电流I2=I-I1=15A-10A=5A，由欧姆定律得： ；
（3）水龙头放热水，正常工作20s，消耗的电能： =3300W×20s=6.6×104J；由 可得：.
