人教版九年级物理第19章《生活用电》单元训练（有答案）

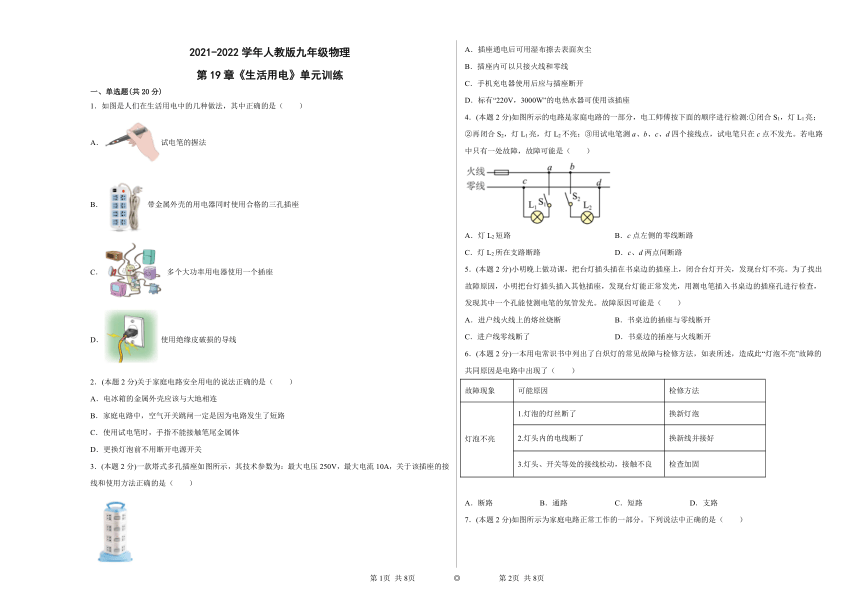

2021-2022学年人教版九年级物理
第19章《生活用电》单元训练
一、单选题(共20分)
1．如图是人们在生活用电中的几种做法，其中正确的是（　　）
A．试电笔的握法
B．带金属外壳的用电器同时使用合格的三孔插座
C．多个大功率用电器使用一个插座
D．使用绝缘皮破损的导线
2．(本题2分)关于家庭电路安全用电的说法正确的是（　　）
A．电冰箱的金属外壳应该与大地相连
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体
D．更换灯泡前不用断开电源开关
3．(本题2分)一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　）
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V，3000W”的电热水器可使用该插座
4．(本题2分)如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
5．(本题2分)小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断 B．书桌边的插座与零线断开
C．进户线零线断了 D．书桌边的插座与火线断开
6．(本题2分)一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（　　）
故障现象 可能原因 检修方法
灯泡不亮 1.灯泡的灯丝断了 换新灯泡
2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动，接触不良 检查加固
A．断路 B．通路 C．短路 D．支路
7．(本题2分)如图所示为家庭电路正常工作的一部分。下列说法中正确的是（　　）
A．导线B与大地之间的电压为220V
B．保险丝能在有人触电时自动切断电路
C．闭合开关后，测电笔先后插入插座的左右插孔，氖管都发光
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
8．(本题2分)在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（　　）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
9．(本题2分)现在住宅户内配电系统一般都使用了空气开关、漏电保护器等设备，有一配电系统如图所示。下列对设备描述正确的是（　　）
A．电能表可以直接测量用电器的电功率
B．空气开关可以用铜丝、铁丝等导线来代替
C．三孔插座正中间的插孔与地线相连
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
10．(本题2分)小王用图所示的电路做实验，检查完电路后，接通电源，当闭合开关后，发现灯不亮，但保险丝没有熔断，用测电笔测试导线接头A、B、C、D四处，氖管都发光，测试E处氖管不亮，则故障是（ ）
A．开关B、C间开路 B．电灯C、D间开路
C．导线D、E间开路 D．进入插头的火线开路
二、填空题(共14分)
11．(本题2分)家庭电路中三孔插座的地线是为了确保家用电器的 _____安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该 _____（选填“串联”或“并联”），同时还要让控制开关接在 _____上．
12．(本题3分)在我国，家庭电路的电压是____V，零线和大地之间的电压是____V．为了安全起见，家用电器的金属外壳都必须可靠接地，如图所示，用于接地的导线应该接在插座的____孔．
13．(本题2分)小勇某次用电饭锅煮饭时出现了如图所示的触电事故，幸亏接触外壳的手及时缩回来没有造成更大的危险．据此分析，出现这次事故的原因是电饭锅_______且外壳没有连接________．
14．(本题3分)小明想在家里安装一盏照明灯，他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在_____(填“A”或“B”)处.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_____段发生____(填“断路”或“短路”)故障.

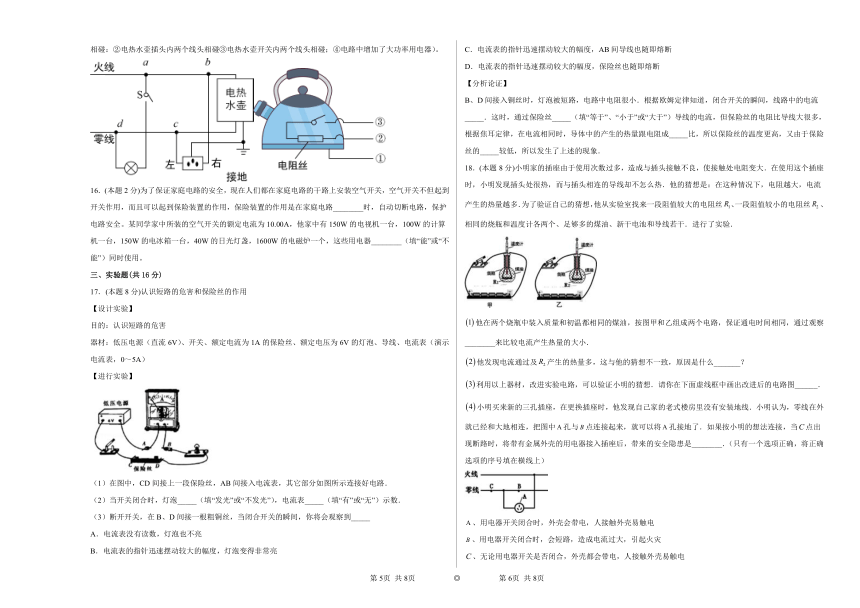

15．(本题2分)如图是小聪家的部分电路和电热水壶的内部原理图，若小聪将电热水壶的插头插入插座，然后闭合开关时，空气开关跳闸，则原因可能是 ________ （选填序号即可：①三孔插座中接火线和零线的导线相碰：②电热水壶插头内两个线头相碰③电热水壶开关内两个线头相碰；④电路中增加了大功率用电器）。
16．(本题2分)为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路________时，自动切断电路，保护电路安全。某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯盏，1600W的电磁炉一个，这些用电器________（填“能”或“不能”）同时使用。
三、实验题(共16分)
17．(本题8分)认识短路的危害和保险丝的作用
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分如图所示连接好电路．
（2）当开关闭合时，灯泡_____（填“发光”或“不发光”），电流表_____（填“有”或“无”）示数．
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到_____
A．电流表没有读数，灯泡也不亮
B．电流表的指针迅速摆动较大的幅度，灯泡变得非常亮
C．电流表的指针迅速摆动较大的幅度，AB间导线也随即熔断
D．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
【分析论证】
B、D间接入铜丝时，灯泡被短路，电路中电阻很小．根据欧姆定律知道，闭合开关的瞬间，线路中的电流_____．这时，通过保险丝_____（填“等于”、“小于”或“大于”）导线的电流，但保险丝的电阻比导线大很多，根据焦耳定律，在电流相同时，导体中的产生的热量跟电阻成_____比，所以保险丝的温度更高，又由于保险丝的_____较低，所以发生了上述的现象．
18．(本题8分)小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大．在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热．他的猜想是：在这种情况下，电阻越大，电流产生的热量越多．为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝、一段阻值较小的电阻丝、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干．进行了实验．
他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察________来比较电流产生热量的大小．
他发现电流通过及产生的热量多，这与他的猜想不一致，原因是什么_______？
利用以上器材，改进实验电路，可以验证小明的猜想．请你在下面虚线框中画出改进后的电路图______．
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在外就已经和大地相连，把图中孔与点连接起来，就可以将孔接地了．如果按小明的想法连接，当点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是________．（只有一个选项正确，将正确选项的序号填在横线上）
、用电器开关闭合时，外壳会带电，人接触外壳易触电
、用电器开关闭合时，会短路，造成电流过大，引起火灾
、无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
、用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电．
四、计算题(共20分)
19．(本题10分)如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1＝21欧，R2＝18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
20．(本题10分)电视机可以用遥控器关机而不断开电源，这种功能叫做待机功能，这一功能虽给人们带来了方便，但电视机在待机状态下仍然要消耗电能却鲜为人知．例如，小明家的一台34寸彩色电视机的待机功率大约是10W．假如他家每天平均看4h电视，看完电视后总是用遥控器关机而不断开电源，所以一天的待机时间有20h．试计算：
（1）小明家因这台电视机待机，在一年（365天）浪费的电能是多少千瓦时
（2）若每kW·h的电费为0.6元，则一年需多交多少电费？
（3）请你就电视机待机功能的正确使用方法提出建议．
第1页 共4页 ◎ 第2页 共4页
第1页 共4页 ◎ 第2页 共4页
参考答案
1．B
2．A
3．C
4．D
5．B
6．A
7．D
8．A
9．C
10．C
11． 金属外壳 串联 火线
12． 220； 0； E
13． 漏电 地线
14． B gf 断路
15．④
16． 电流过大 能
17． 发光 有 D 很大 等于 正 熔点
18．
（1）温度计的示数（或温度计示数的变化、温度计示数变化的快慢、温度计液柱的高低、煤油的温度等）
（2）没有使通过两个电阻丝的电流相等（或猜想是在电流相等的条件下，而实际是在电压相等的条件下等）
（3）
(4)A孔与B点连接起来、零线断时，若金属外壳漏电，220V的电压加在人身上，会发生触电事故，故选A.
19．
(1)由 可知，电源电压：，
通过R2的电流： ，因为并联电路干路总电流等于各支路的电流之和，
所以通过保险丝A的电流 ；
(2)根据表中数据和上述计算结果可知： ，所以保险丝A会熔断，应选择直径为1.26mm的保险丝．
答：（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝．
20．
（1）根据题意知道，小明家电视机一年的待机时间是：t=（24-4）h×365=7300h，待机功率是：P=10W，所以，一年消耗的电能是：W=Pt=0.01kW×7300h=73kW h；
（2）由题意知道，若每kW·h的电费为0.6元，则一年需多交的电费是：73kW h×0.6元=43.8元；
（3）由以上计算知道，当长时间不看电视时，应采用切断电源关机的方法，而不要采用待机的方法．
答案第1页，共2页
答案第1页，共2页
