北师大版九年级年级全一册第十一章简单电路（Word版含答案）

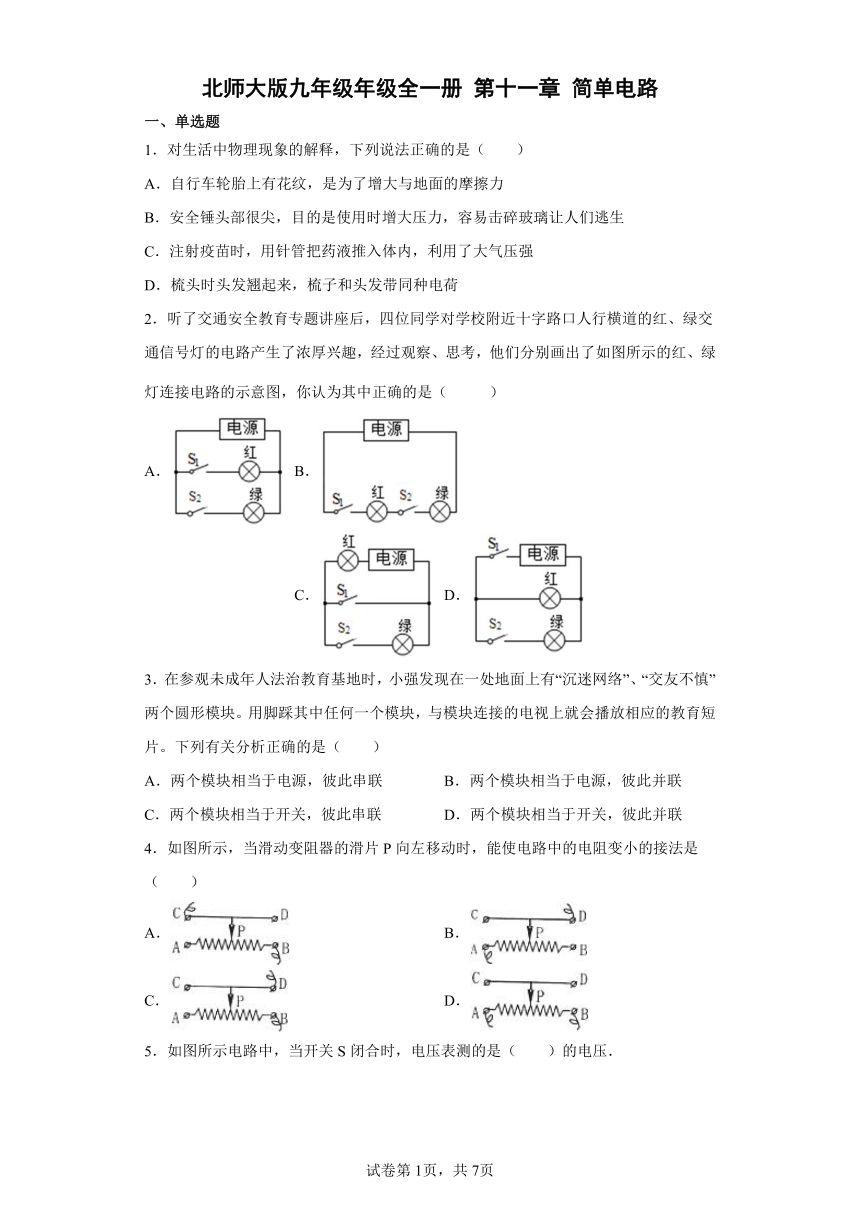

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．对生活中物理现象的解释，下列说法正确的是（　　）
A．自行车轮胎上有花纹，是为了增大与地面的摩擦力
B．安全锤头部很尖，目的是使用时增大压力，容易击碎玻璃让人们逃生
C．注射疫苗时，用针管把药液推入体内，利用了大气压强
D．梳头时头发翘起来，梳子和头发带同种电荷
2．听了交通安全教育专题讲座后，四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他们分别画出了如图所示的红、绿灯连接电路的示意图，你认为其中正确的是（ ）
A． B． C． D．
3．在参观未成年人法治教育基地时，小强发现在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于电源，彼此串联 B．两个模块相当于电源，彼此并联
C．两个模块相当于开关，彼此串联 D．两个模块相当于开关，彼此并联
4．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
A． B．
C． D．

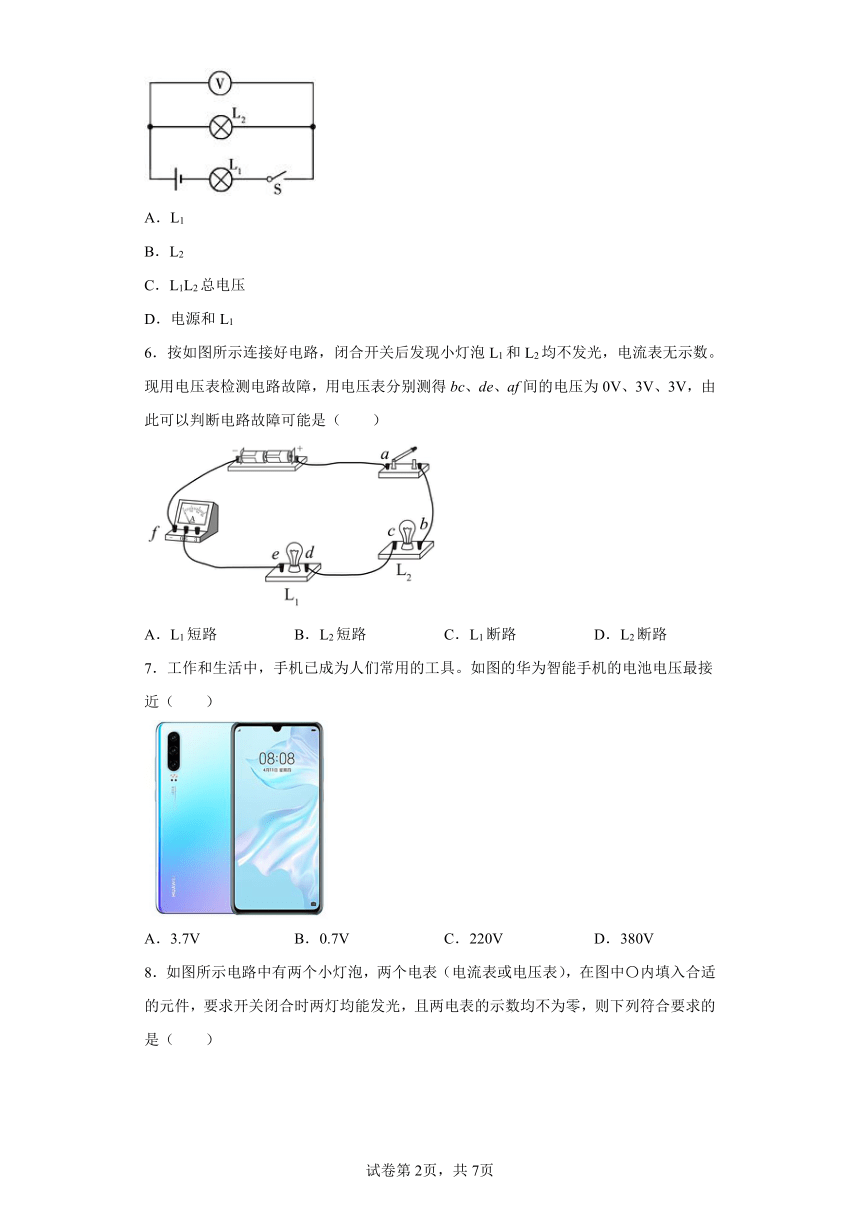

5．如图所示电路中，当开关S闭合时，电压表测的是（　　）的电压．
A．L1
B．L2
C．L1L2总电压
D．电源和L1
6．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
7．工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（　　）
A．3.7V B．0.7V C．220V D．380V

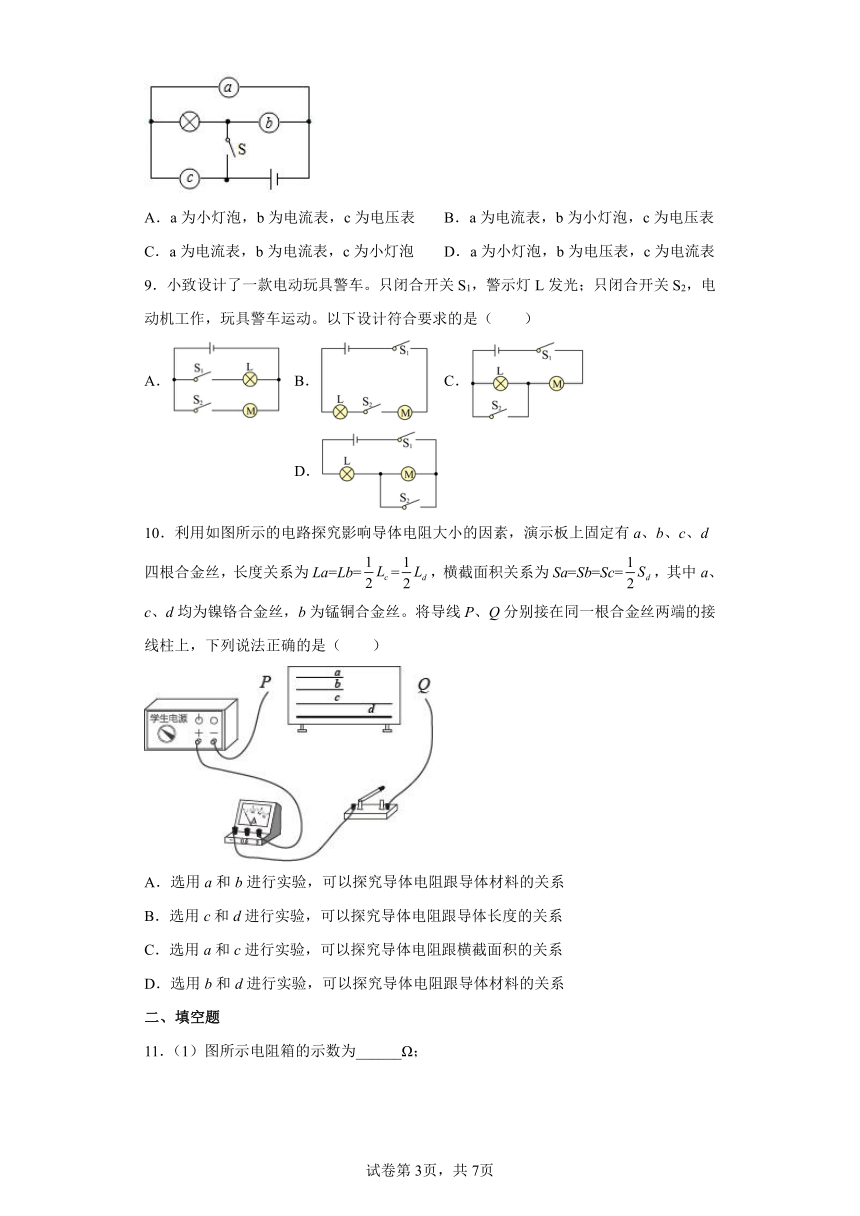

8．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）
A．a为小灯泡，b为电流表，c为电压表 B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡 D．a为小灯泡，b为电压表，c为电流表
9．小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（　　）
A． B． C． D．
10．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
二、填空题

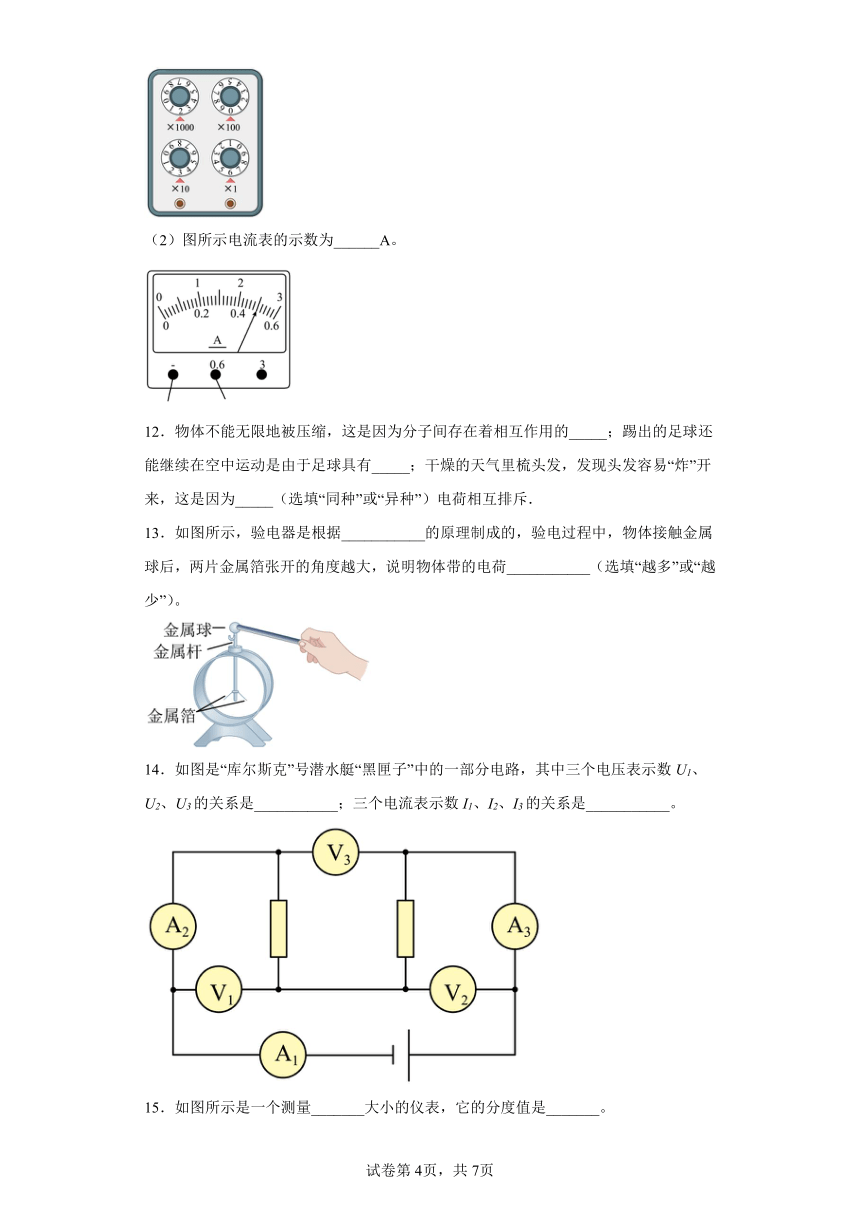

11．（1）图所示电阻箱的示数为______Ω；
（2）图所示电流表的示数为______A。
12．物体不能无限地被压缩，这是因为分子间存在着相互作用的_____；踢出的足球还能继续在空中运动是由于足球具有_____；干燥的天气里梳头发，发现头发容易“炸”开来，这是因为_____（选填“同种”或“异种”）电荷相互排斥．
13．如图所示，验电器是根据___________的原理制成的，验电过程中，物体接触金属球后，两片金属箔张开的角度越大，说明物体带的电荷___________（选填“越多”或“越少”）。
14．如图是“库尔斯克”号潜水艇“黑匣子”中的一部分电路，其中三个电压表示数U1、U2、U3的关系是___________；三个电流表示数I1、I2、I3的关系是___________。
15．如图所示是一个测量_______大小的仪表，它的分度值是_______。
三、综合题

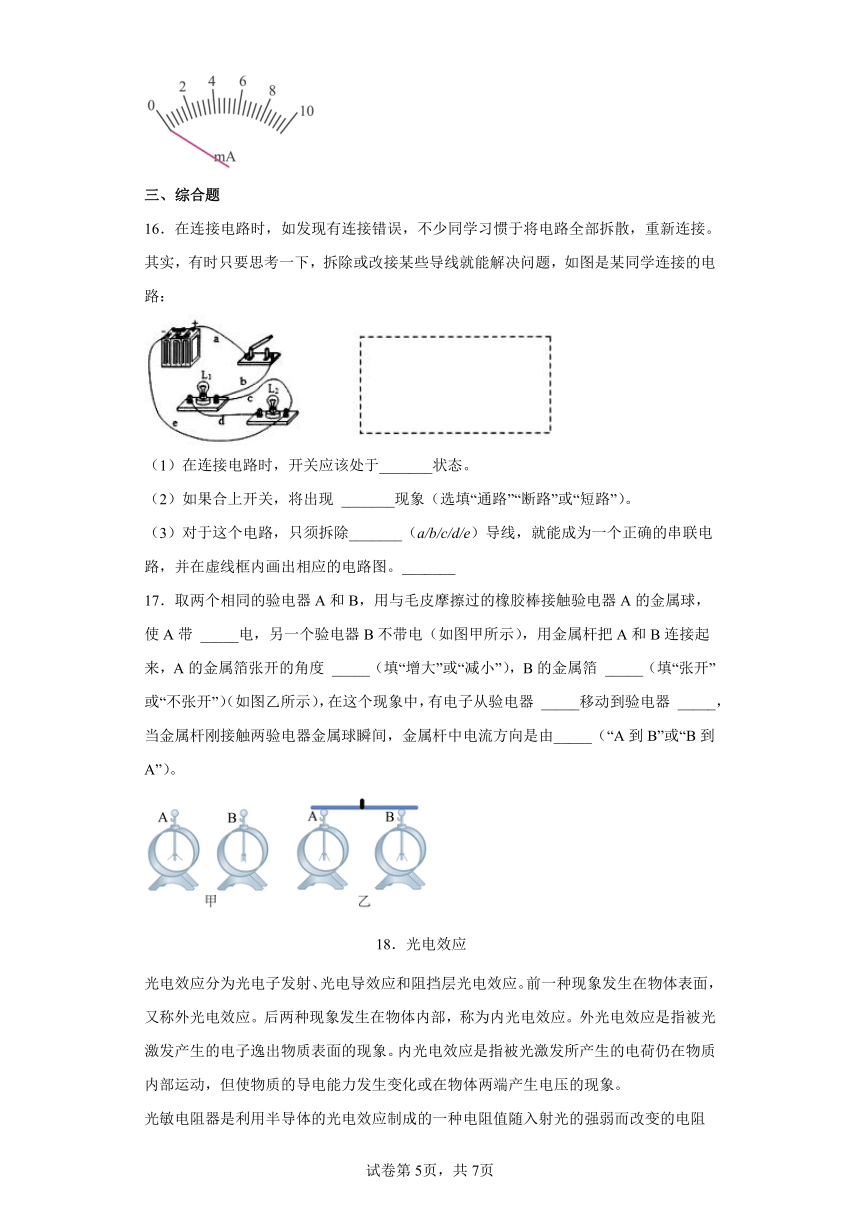

16．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是某同学连接的电路：
（1）在连接电路时，开关应该处于_______状态。
（2）如果合上开关，将出现 _______现象（选填“通路”“断路”或“短路”）。
（3）对于这个电路，只须拆除_______（a/b/c/d/e）导线，就能成为一个正确的串联电路，并在虚线框内画出相应的电路图。_______
17．取两个相同的验电器A和B，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带 _____电，另一个验电器B不带电（如图甲所示），用金属杆把A和B连接起来，A的金属箔张开的角度 _____（填“增大”或“减小”），B的金属箔 _____（填“张开”或“不张开”）（如图乙所示），在这个现象中，有电子从验电器 _____移动到验电器 _____，当金属杆刚接触两验电器金属球瞬间，金属杆中电流方向是由_____（“A到B”或“B到A”）。
18．光电效应
光电效应分为光电子发射、光电导效应和阻挡层光电效应。前一种现象发生在物体表面，又称外光电效应。后两种现象发生在物体内部，称为内光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；光敏电阻可应用在各种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置等方面。
利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到硅材料上产生电流直接发电。太阳能电池就是利用光伏效应在物体两端产生电压的。光伏产业正日益成为国际上继IT，微电子产业之后又一爆炸式发展的行业。
(1)外光电效应会从物质中激发出带________电（选填“正”或“负”）的粒子；
(2)太阳能电池是依据________（选填“内”或“外”）光电效应工作的；
(3)现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开。下列关于楼道内路灯电路设计合理的是________ （ 光控开关用光表示，红外感应开关用红表示）。
(4)小明设计了一种简易烟雾报警控制器如图C所示，电路中R0为定值电阻，R为光敏电阻，其阻值随光照的增强而减小，烟雾增大到一定程度使电压表V的指针偏转到某区域时触发报警系统。S闭合后，当有烟雾遮挡射向R的激光时，光照强度减弱，电压表V的示数将_______（选填“增大”或“减小”）；为了使控制器在烟雾较淡时就触发报警器，可以________（填“增大”或“减小”）R的阻值。
19．干电池（Drycell）是一种以糊状电解液来产生直流电的化学电池，它以碳棒为正极，以锌筒为负极，给电路供电。在外部电路中，电流方向从电池正极流向负极，然后流过电池内部，形成一个完整的循环。电流在电池内部流动时，也会受到阻碍作用，干电池内部都有电阻，这样可以等效把干电池看作一个内部没有电阻的电源和一个电阻r串联而成（如图甲所示）。新的干电池内部的电阻很小，但随着使用而变大，大到一定程度干电池就报废了，干电池的内阻可以用如图乙所示电路进行测量。
（1）电池使用时是把化学能转化为______能的装置；
（2）使用时，于电池内部的电流方向为：电池的______；
（3）在测量电路中，干电池内部电阻和滑动变阻器的连接方式是______联，电压表测______（选填“电池”或“滑动变阻器”）的电压。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．自行车轮胎上有花纹，是通过增大接触面的粗糙程度来增大与地面的摩擦力，故A正确；
B．安全锤做得很尖，通过减小受力面积可以产生较大的压强，压强大就很容易击碎玻璃让人们能安全逃生，故B错误；
C．注射疫苗时，用针管把药液推入体内，是推力将药液压入人体内，故C错误；
D．梳头时头发随塑料梳子飘起来是因为梳子和头发带上了异种电荷，故D错误。
故选A。
2．A
【详解】
A．由图知道，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A正确；
B．由图知道，两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故B错误；
C．当只闭合开关S2时，两灯泡都发光；只闭合S1时红灯亮，故C错误；
D．两开关都闭合时红绿交通信号灯同时发光，只闭合开关S2时两灯都不发光，故D错误。
故选A。
3．D
【详解】
用脚踩任何一个模块，与模块连接的屏幕就会接通电源，屏幕才会播放相应的教育短片，说明脚下的模块控制电路的通断，所以两个模块相当于电路中的开关；脚踩不同的模块，相当于闭合不同的开关，盘面显示不同的画面内容，说明两只开关都能接通电路，因此是并联的。
故选D。
4．B
【详解】
A．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故A不符合题意；
B．而当滑动变阻器的滑片P向左移动时，接入的部分AP长度变小，电阻变小，故B符合题意；
C．当滑动变阻器的滑片P向左移动时，接入电阻BP长度变大，电阻变大，故C不符合题意；
D．滑动变阻器接法是“一上一下”，才能改变电阻的大小，不能都接到滑动变阻器下端的接线柱，故D不符合题意。
故选B。
5．B
【详解】
从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．故选B.
【点睛】
电压表与被测用电器并联，根据电压表所并联的电路进行分析．
6．C
【详解】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
7．A
【详解】
智能手机的电池电压一般为3.7V，我国家庭电路的电压为220V，我国居民三相电源的电压为380V，故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】
A．a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B．a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡L1的电流，两盏灯都发光，故B正确；
C．a为电流表，b为电流表，c为小灯泡，开关闭合后，b接在了电源的两端，电源短路，故C错误；
D．a为小灯泡，b为电压表，c为电流表，开关闭合后，c表会把灯泡L1短路，只有灯泡L2发光，故D错误。
故选B。
9．A
【详解】
A．灯泡和电动机并联，只闭合开关S1，警示灯L发光，只闭合开关S2，电动机工作，故A符合题意；
B．灯泡和电动机串联，两个开关都闭合时，灯泡发光，电动机工作，故B不符合题意；
CD．只闭合开关S1，灯泡发光，电动机工作，只闭合开关S2，两个用电器都不工作，故CD不符合题意。
故选A。
10．A
【详解】
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
11． 2036 0.5
【详解】
（1）[1]由图可知，电阻箱接入电路的阻值
R=21000+0100+310+612036
（2）[2]由图可知，电流表用的是00.6A量程，分度值为0.02A，所以电流表的读数是0.5A。
12． 斥力 惯性 同种
【详解】
物体不能无限地被压缩说明分子间存在相互作用的斥力；
踢出的足球还能继续在空中运动，由于具有惯性会继续保持原来的运动状态；
在干燥的天气中梳头发，摩擦起电，因为头发带有同种电荷，同种电荷相互排斥，会发现头发容易“炸”开来．
13． 同种电荷互相排斥 越多
【详解】
[1] [2]验电器是一种简单的检验物体是否带电，并能粗略判断所带电荷量多少的仪器，验电器利用同种电荷互相排斥的原理，当用带电体接触验电器的金属球时，就有一部分电荷转移到验电器的金属箔片上，这两片金属箔由于带同种电荷互相排斥而张开；金属箔张开角度越大，说明物体带电量越多。
14． U3=U1+U2 I1=I2=I3
【详解】
[1][2]在电路中，电压表相当于断路，电流表相当于短路，则将电路简化可知，两电阻及三个电流表串联，故电流表的示数相等，即
I1=I2=I3
电压表V3测总电压，V1，V2分别测两电阻上的电压，故
U3=U1+U2
15． 电流 0.4mA
【详解】
[1]因图中表盘上有“mA”字样，表明该仪器是测量电流大小的仪表。
[2]由图中可知，2mA之间有5个小刻度，故可知每一个小刻度表示0.4mA，即分度值为0.4mA。
16． 断开 短路 c
【详解】
（1）[1]为保护电路，连接电路时开关要断开。
（2）[2]由实物图可知，闭合开关后，电流经导线a、开关、导线b、导线c、导线e回到电源的负极，导线直接连通了电源的正负级，会造成电源短路。
（3）[3]拆除导线c，两个灯泡就首尾相接连入电路，即为串联。
[4]电流从电源正极出发，经开关、灯泡L1、灯泡L2回电源负极，电路图如下：
17． 负 减小 张开 A B B到A
【详解】
[1][2][3][4][5][6]毛皮摩擦过的橡胶棒所带的电荷是负电荷；橡胶棒接触不带电的验电器时，橡胶棒上的电子转移到金属箔片上，使A带上负电；用金属杆把A和B连接起来后，A的一部分电子转移到了B上，故A的金属箔张开的角度会减小，而B因为带负电，由于同种电荷相互排斥，则B金属箔张开；电子从A到B，则电流的方向是从B到A。
18． 负 内 A 增大 减小
【详解】
(1)[1]根据材料内容：外光电效应是指被光激发产生的电子逸出物质表面的现象，电子带负电，所以激发出的粒子带负电。
(2)[2]太阳能电池利用光伏效应在物体两端产生电压的，内光电效应是指被光激发所产生的电荷仍在物质内部运动，使物质的导电能力发生变化或在物体两端产生电压的现象，所以太阳能利用内光电效应工作的。
(3)[3]白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开，声控和红外感应共同控制灯泡，所以串联在电路中，A符合题意。
(4)[4][5]当有烟雾遮挡射向R的激光时，则光照强度减弱，光敏电阻的阻值增大，而串联电路起分压作用，即串联电路中，电阻越大，分得的电压越大，因此光敏电阻两端电压会增大，即电压表示数增大；要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时使光敏电阻两端的电压增大到报警系统触发的电压，即增大光敏电阻分得的电压，根据串联电路的分压特点可知，应减小R0两端的电压，可以减小R0的阻值。
19． 电 负极流向正极 串联 滑动变阻器
【详解】
（1）[1]干电池是一种以糊状电解液来产生直流电的化学电池干电池，是把化学能转化为电能的装置。
（2）[2]电流方向是正电荷的定向移动的方向，从电源正极到负极，然后流过电池内部，形成一个完整的循环，所以电流在电源内部由负极流向正极。
（3）[3][4]从文中可以看出“干电池内部都有电阻，这样可以等效把干电池看作一个内部没有电阻的电源和一个电阻r串联而成”，所以内部电阻和滑动变阻器的连接方式是串联的，只有一条电流路径。如图乙，电压表并联在滑动变阻器两端，直接测量滑动变阻器两端电压，而电源有内阻。
答案第1页，共2页
答案第1页，共2页
